一部VIEWSONIC VA1716W-6螢幕,故障情形為白屏

型號

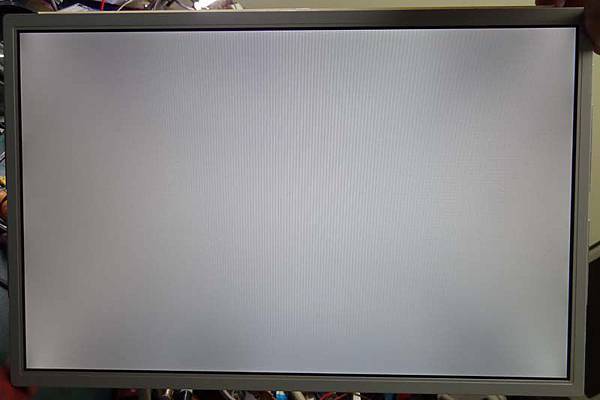

白屏,無法正常顯示

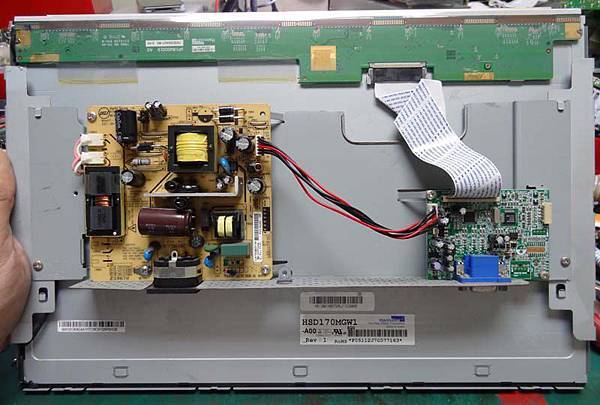

背面圖

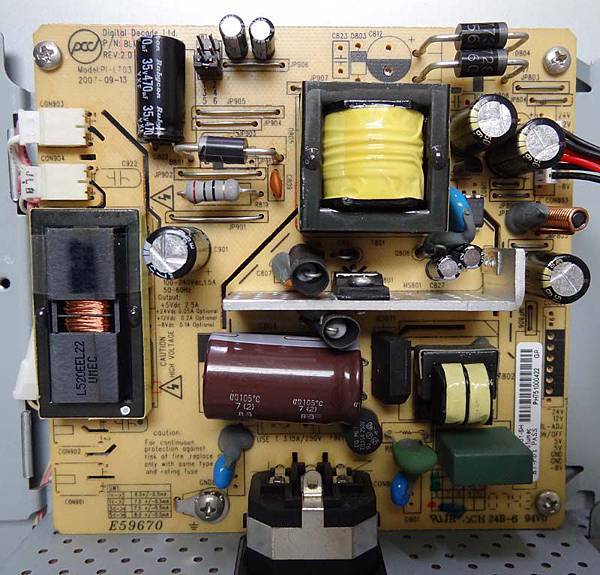

電源高壓一體板無明顯異狀

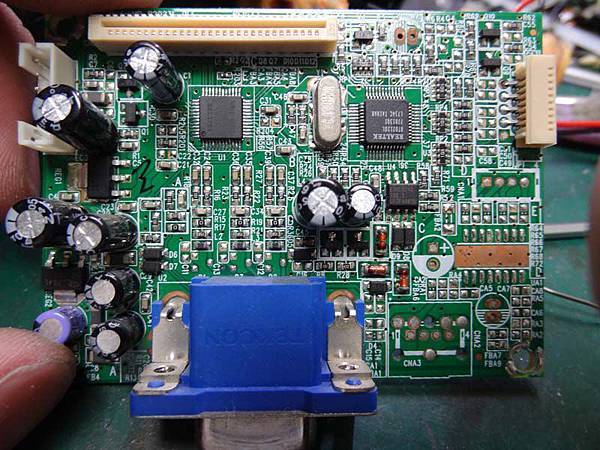

AD板亦無明顯異狀

測試電源高壓一體板的輸出、AD板各穩壓IC輸出及面板電源輸出,均在正常值,表示可能是面板出了問題

把面板TCON電路板翻開(小心不要用力過猛,以免損壞薄膜排線造成無法挽回的故障)

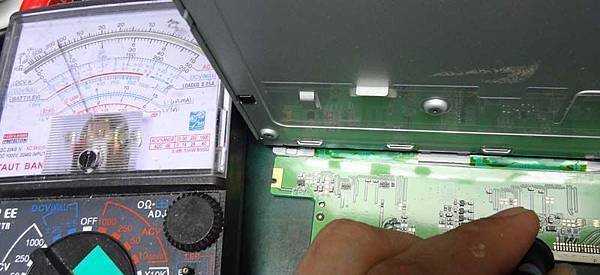

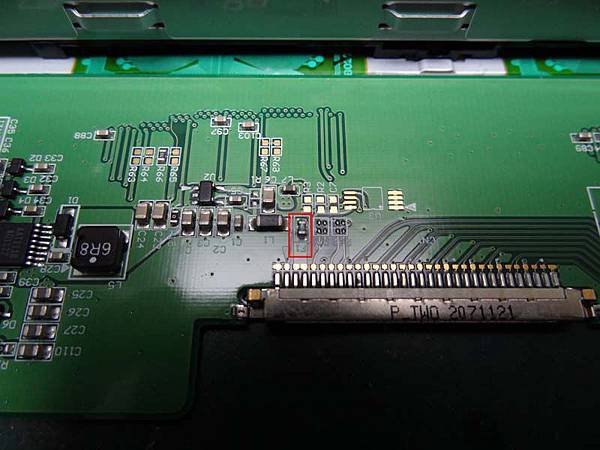

測量面板電源輸入端保險絲F1(紅框處),已經呈現斷路

保險絲燒斷,必須測試後端電路是否有低阻抗異常,否則仍會燒斷保險絲
測試時發現後端電源對地阻抗接近短路,表示有問題,此時換上保險絲仍舊會燒斷,若以細銅線連接或直接短路,將有可能會造成後端電路更嚴重損壞

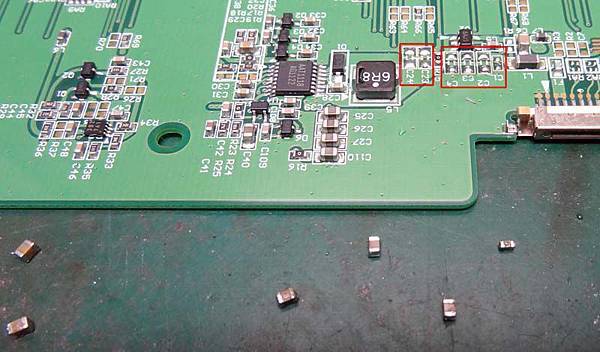

先從後端電路入口的MLCC濾波電容群(紅框處)開始檢查,可以採用一一移除的方式檢測短路是否消失

當移除到最左邊的MLCC電容,短路消失,此時對地阻抗為100歐姆左右

測量該MLCC電容,已經呈現短路,應為故障主因

巡檢其他零件是否有阻抗異常後,更換保險絲,準備上電測試

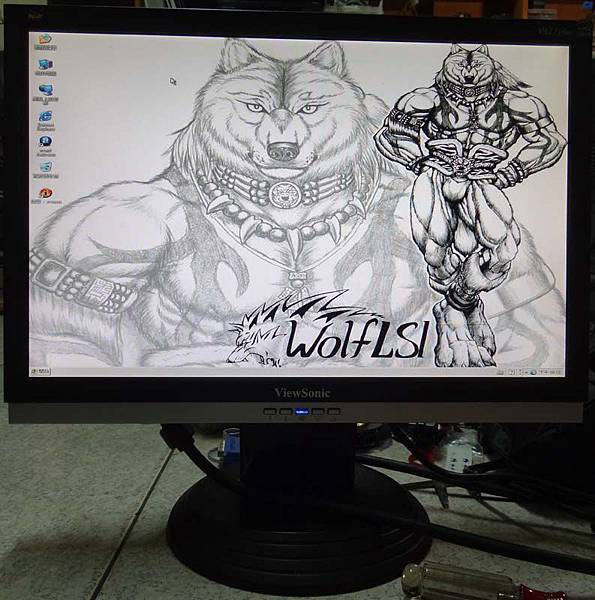

上電測試後已可正常顯像

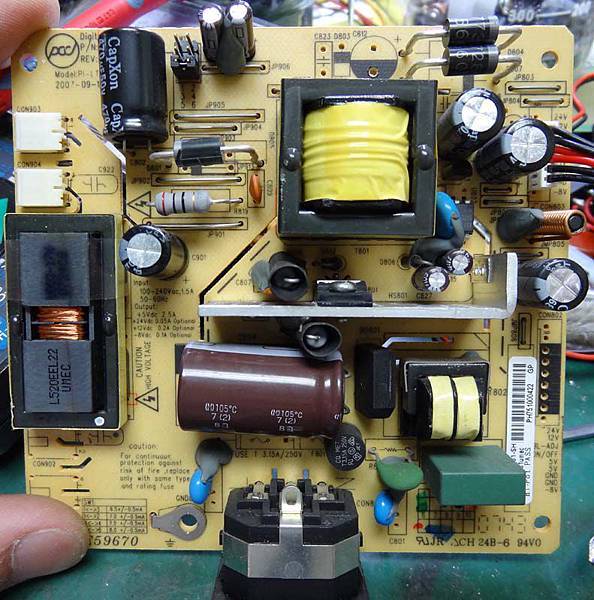

問題排除後,開始進行提升耐用度處理,將電源高壓一體板二次側輸出端電容全部更換日系品

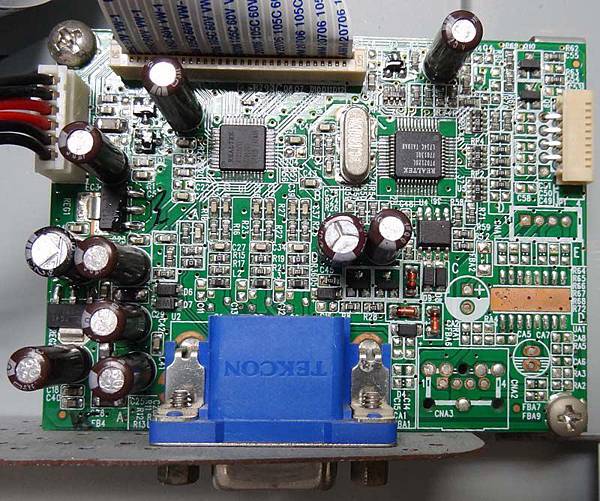

AD板上電容也全部更換成日系品

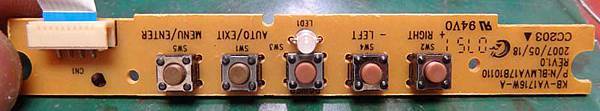

OSD按鍵因有阻抗,也全數更新

組裝回去開始燒機測試

報告完畢,謝謝收看
