外盒正面,中央印上產品實體圖,右下則是80plus金牌認證logo,左下圖示則分別表示五年保固、單路12V設計、SLI認證、日系電容及ErP Lot 6等產品特色


外盒背面,以英文及內部圖片介紹產品主要特點,並印上轉換效率圖、提供接頭種類/實體照/數量及各路輸出規格表

外盒底面與頂面僅簡單印上Thermaltake商標字樣

外盒側面,印上六種語言的產品特點說明

另一側面,印上包含中文的另外六種語言產品特點說明

包裝內容一覽,有電源本體、安規電源線、黑色固定螺絲、整線用束帶、簡易安裝說明與產品保固卡

電源本體金屬外殼採消光黑色烤漆處理,出線處內側外殼額外加開散熱通風用長條孔洞

後方散熱出風口處設有交流輸入插座及電源總開關,並加貼輸入電壓範圍指示標籤

電源外殼兩個側面都有貼上產品名稱、瓦數及80plus金牌認證logo裝飾貼紙

依照安裝位置不同,貼紙方向也跟著改變,這一側外殼還多了Thermaltake字樣金屬凸印處理

圓形風扇護網中央有Thermaltake商標裝飾圓牌

輸出規格貼紙,12V採單路設計,最大輸出為50A 600W

主要電源接頭,提供一組ATX 24P及一組12V 4+4P接頭,兩組線路長度均為54公分

顯示卡電源接頭,兩組線組提供4個PCIE 6+2P接頭,採兩接頭並聯共用一條線組,線路長度至第一個接頭為46公分,接頭與接頭間線路長度為15公分

SATA裝置電源接頭,兩組線組提供4個直角刺破型SATA接頭及2個傳統直式SATA接頭,線路長度至第一個接頭為44公分,接頭與接頭間線路長度為15公分

大小4P裝置電源接頭,一組線組提供4個省力易拔大4P與1個小4P,線路長度至第一個接頭為44公分,接頭與接頭間線路長度為15公分

所有的線路,包含接頭與接頭間的,均採隔離網包覆處理

內部結構圖,與全漢金鈦極系列是相同的,主功率級一次側採用主動鉗位順向式(Active Clamp Forward)結構,搭配二次側同步整流,輸出5V及12V,並經由一組DC-DC電路從5V轉換出3.3V,並使用FSP自行研製MIA FSP6600/6601控制器

使用貼有TT標籤,由永立代工的TT-1212(原型號MGA12012HF-A25)12V 0.45A 12公分液態軸承風扇帶動散熱氣流

交流插座輸入端及電源總開關後方焊點均包覆絕緣套管,主電路板上EMI濾波電路採兩階配置,進行雜訊的過濾及隔離

電路板上直立的輸入保險絲也同樣加上絕緣套管

橋式整流器安裝在金屬散熱片上,並用絕緣膠帶包住

APFC電路區,APFC用開關晶體使用兩顆英飛凌CoolMOS IPA60R190C6並聯

位於APFC電感與輸出電容間為緩衝用輔助電感及諧振電容,其主要工作在開關切換的瞬間,與開關管輸出電容進行諧振,將輸出電容儲存的能量轉移至輔助電感中,能為功率元件提供較溫和的切換條件,降低功率元件承受的應力,提高可靠性

APFC輸出電容採用松下HC系列420V 330uF 105度電解電容

一次側主動鉗位使用的主開關為英飛凌SPA17N80C3,副開關為FQPF3N80C

輔助電源電路用開關晶體APEC AP03N70I固定在散熱片的另一面

FSP6600提供PFC、PWM及輔助電源電路的所有控制功能,於PFC電路端具備雙迴路過電壓保護(OVP)機制及ZCS(零電流交換)控制,PWM則提供ZVS主動鉗位(Active Clamp)拓樸,提高整體電路效率

主要變壓器與輔助電源電路變壓器,兩者之間的隔離變壓器把一次側的FSP6600與二次側的FSP6601進行PWM信號同步連結,同時也提供一次側開關晶體驅動信號

主變壓器二次側有兩組輸出繞組,Y型散熱片上固定12V用同步整流MOSFET,並將S極直接焊接在接地的散熱片上,減少電流傳導路徑的損失,另外5V同步整流用兩顆以及3.3V DC-DC用兩顆,共四顆MOSFET則是設置在PCB的背面

因採順向式結構,二次側有安置一5V/12V/-12V共用環形儲能電感達成輸出調節,3.3V則另有獨立的環形儲能電感

另一顆FSP6601 IC則提供了5V/12V同步整流及3.3V DC-DC降壓電路的驅動與控制

電源管理電路安裝於獨立子板上,使用WELTREND WT7527電源管理IC,進行各路輸出電壓、電流、短路監視,並接受來自PS-ON信號控制及產生PG信號

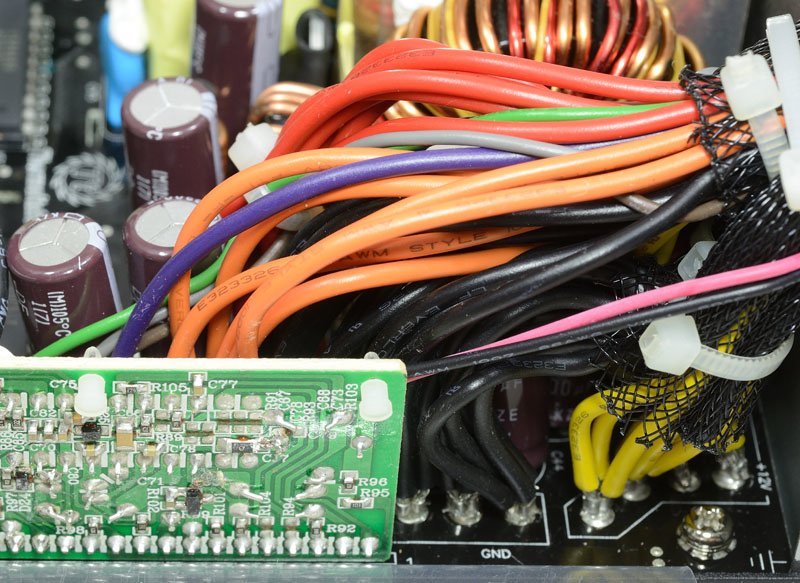

右下側輸出線組接點處並未包覆絕緣套管

整顆電源的功率級使用NCC的105度電解電容



接下來就是上機測試


測試一:
使用標準電腦配備實際上機運作,並使用SANWA PC5000數位電表透過電腦連線截取3.3V/5V/主機板12V/處理器12V電壓變化,並繪製成圖表

測試配備1:
處理器:Intel Core 2 Quad QX6700 @ 3.6GHz(400*9) 1.45V
主機板:ASUS MAXIMUS II GENE
記憶體:Transcend JM800QLU-2G * 2
顯示卡:3870X2
硬碟:WD 3600ADFD(36G 10000RPM) + WD WD2000JD(200G 7200RPM)
其他:水冷幫浦 * 1、12公分風扇 * 5、8公分風扇 * 2

3.3V電壓記錄

5V電壓記錄

主機板12V電壓記錄

處理器12V電壓記錄


測試二:
使用電子負載,測試輸出的轉換效率,電子負載機種為ZenTech 2600四機裝,每機最大負荷量為60V/60A/300W,分配為一組3.3V、一組5V及兩組12V
測試從無負載開始,各機以每5安培為一段加上去,直到電源無法承受或是達到電子負載極限(12V各25A,3.3V/5V則受限於電源本體輸出能力)
使用設備為ZenTech 2600四機電子負載(消耗電力)、HIOKI 3332 POWER HiTESTER(測試交流輸入功率)、PROVA CM-01交直流勾表(測試輸出電流)、SANWA PC5000數位電表(測試輸出電壓)

各段輸出效率表如下:


測試三:
使用電子負載進行動態負載測試,動態負載就是讓輸出電流呈固定斜率及週期進行高低變化,並使用示波器觀察電壓變動狀況,目的是考驗電源暫態響應能力
使用設備:Tektronix TDS3014B數位示波器

各路動態負載參數設定
12V與5V:最高電流20A,最低電流2A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒
3.3V:最高電流15A,最低電流2A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒
示波器中黃色波型為電流波型,藍色波型為電壓波型,垂直每格500mV,水平每格200微秒
藍色波型在黃色波型交接處擺盪幅度最小、次數越少、時間越短者,表示其輸出暫態響應越好

12V

5V

3.3V


結論:
1.因結構為5V/12V採共用變壓器、雙同步整流輸出、共用儲能電感,使5V/12V交叉調整率較差,在目前以12V用量為主的電腦配備上有5V不降反升、12V降幅較明顯的狀況
2.但也因為採用上述的結構,加上APFC電路加入諧振降低損失的作法,即使一次側功率級僅採用主動鉗位順向式,仍保有很好的轉換效率,80PLUS金牌認證為87(20%)-90(50%)-87(100%),此電源在兩成輸出的輕載範圍就已經有接近92%的效率,五成輸出時更有93%的表現,直到滿載時都仍維持在89%以上,符合金牌認證的規格
3.5V/12V動態負載輸出測試,因為共用變壓器與儲能電感,所以有相似的電壓變動波形,基於主動鉗位順向的設計,其反應速度較諧振式機種來的快速
4.3.3V輸出電壓追隨負載變動同樣在250us內就修正回來
5.風扇為常時運轉,以電源轉換效率來看可考慮在低瓦低溫下加入風扇停轉的設計,待瓦數/溫度升高後再啟動風扇


優點:
1.有不錯的轉換效率,尤其是在20%~90%輸出區間,效率都維持在九成以上
2.產品提供五年保固
3.內部用料有達一定水準


缺點:
1.結構設計導致5V/12V牽制情形嚴重,影響交叉調整率
2.以650W輸出機種來說,應可配置更多的SATA與大4P接頭數量
3.可考慮在低瓦低溫時加入風扇停轉的Hybrid控制模式


報告完畢,謝謝收看
