無論是手上有許多數位行動裝置的使用者,或是一起出遊聚會的家人或好友,每當手邊的行動裝置要充電時,就會出現一大堆的Adapter,開始大量佔據牆壁插座的位置,這種窘境想必都有遇過,如果能有個只占用一個插座,卻能同時對多部裝置同時充電的大輸出Adapter該有多好,尤其是目前大充電電流的裝置與行動電源越來越多,當然也要能夠充分支援大電流輸出,這樣才夠實用
為符合上述的期望,anidees推出一款擁有六組USB輸出,每組USB最大輸出達2.4A,總輸出電流達到10A,且只占用到一個插座位置的Adapter,而且每埠輸出均帶有SMART IC智慧偵測插入裝置類型的設計,無論是蘋果還是Android,在搭配充電電流上都可以達到其快速充電定義(AC充電模式),且因為總輸出電流大,為了裝置及用電安全,每一埠也都搭載獨立過電流(負荷)保護,避免在操作錯誤或是裝置/線路故障時產生危險。
以下是anidees六埠輸出5V 10A 50W Adapter的簡介及測試

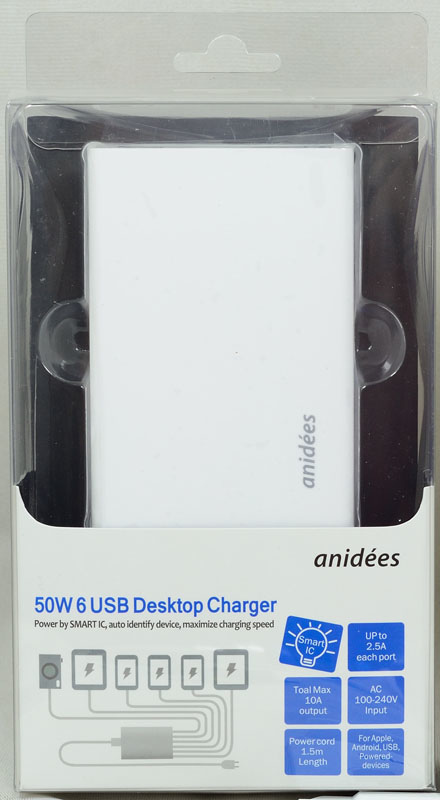

外盒正面,透明包裝直接展示出此款anidees 六輸出Adapter本體,下方紙卡部分印上SMART IC、各埠最大2.5A、總輸出電流、輸入電壓規格、電源線長度等圖樣

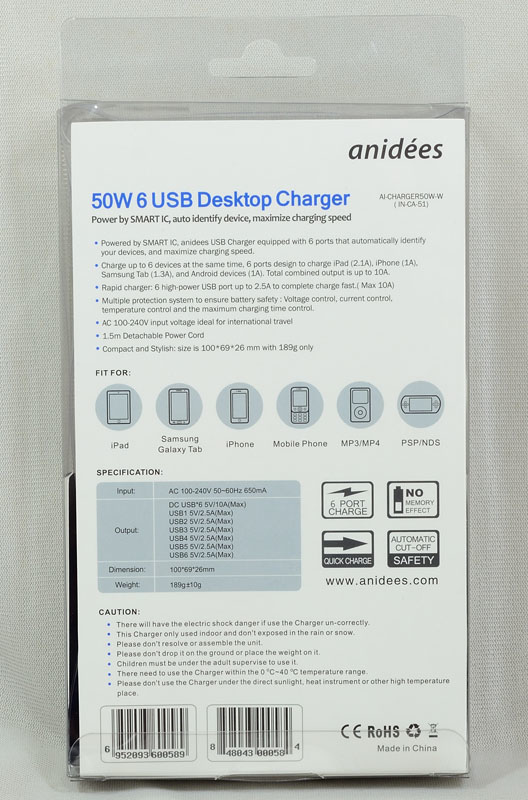

外盒背面,印上特色簡介、適用裝置、注意事項等,並有註明各埠輸出電流,雖然各埠電流最大輸出為2.5A,但規格上最大總和為10A

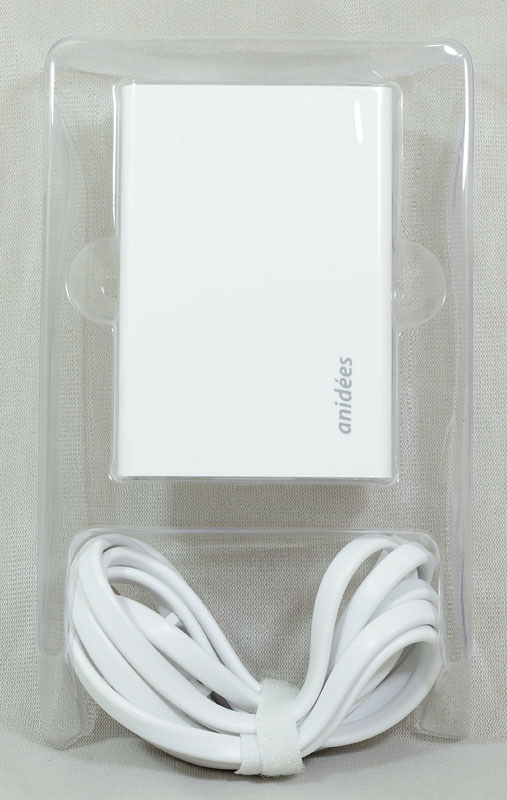

打開包裝,電源本體及電源線放置在透明塑膠殼內

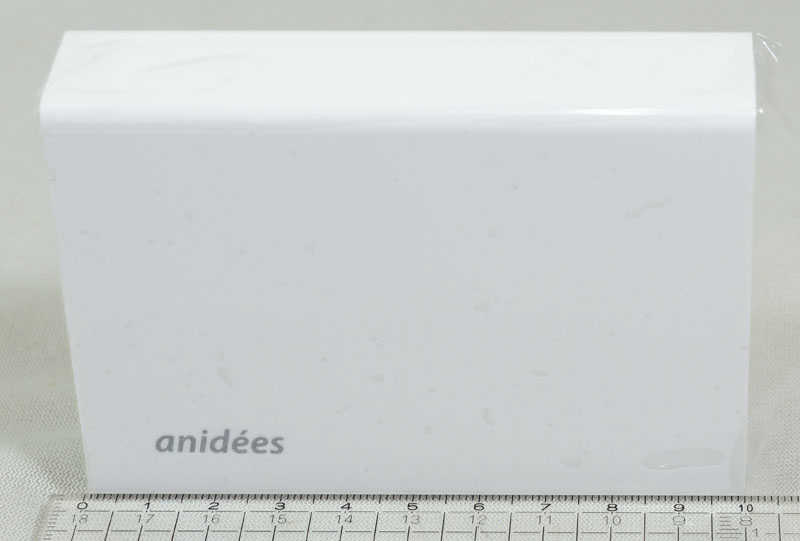

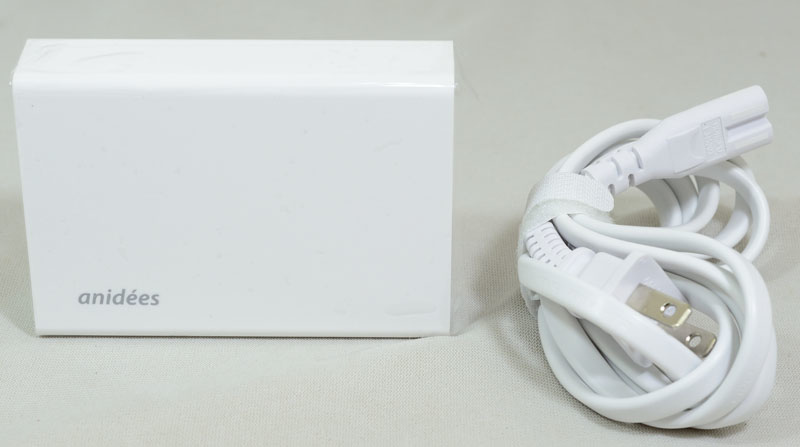

包裝內容物一覽,本體白色的亮面外觀角落印有anidees的商標,相當簡潔,出貨時使用透明塑膠膜覆蓋以保護表面,其附上的白色8字頭電源線有一條魔鬼氈束帶,可供收納整理使用

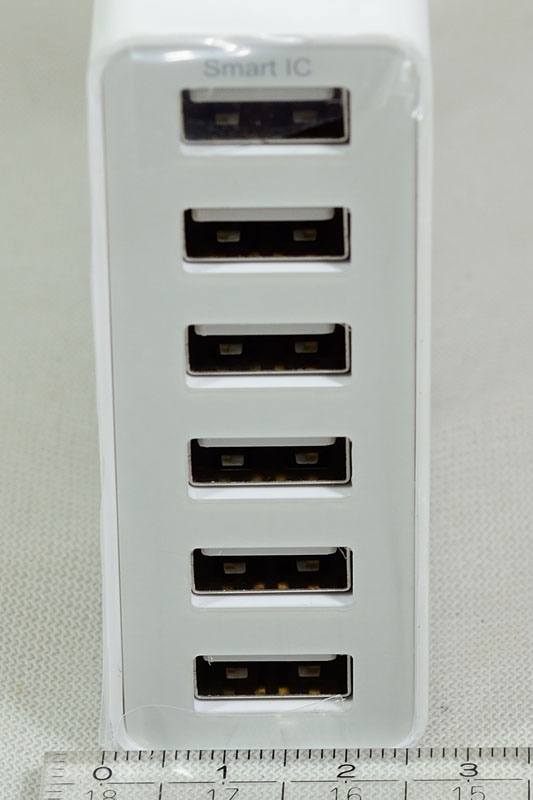

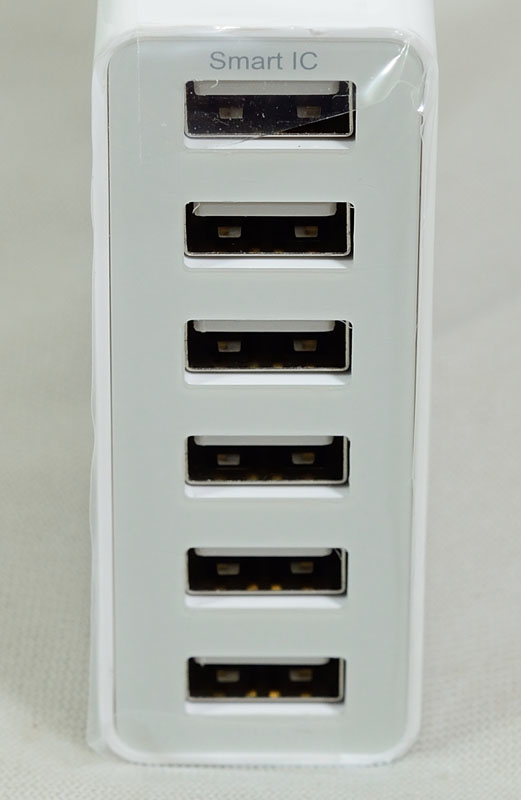

本體前方有六組USB輸出埠,最上方印有SMART IC,表示這六組埠都有辨識裝置並自動切換的功能

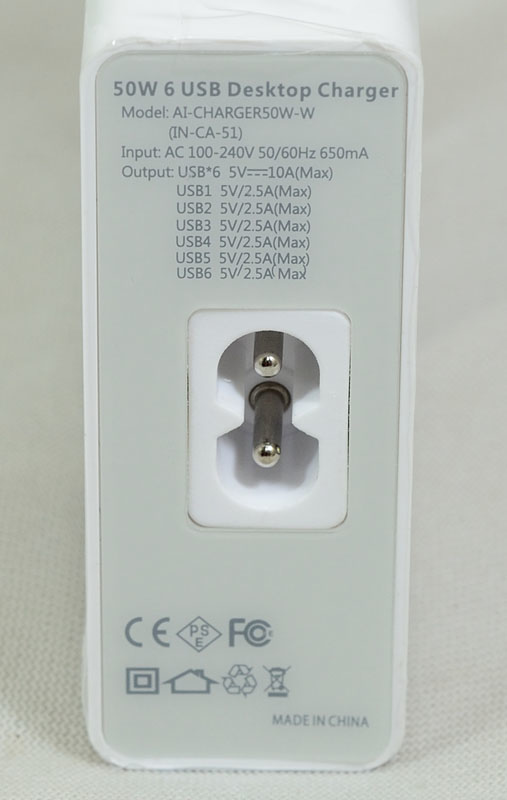

後方為8字頭電源線插座,裝飾塑膠板上印有產品名稱、型號、輸入規格、總和電流、各埠輸出最大電流及認證標章

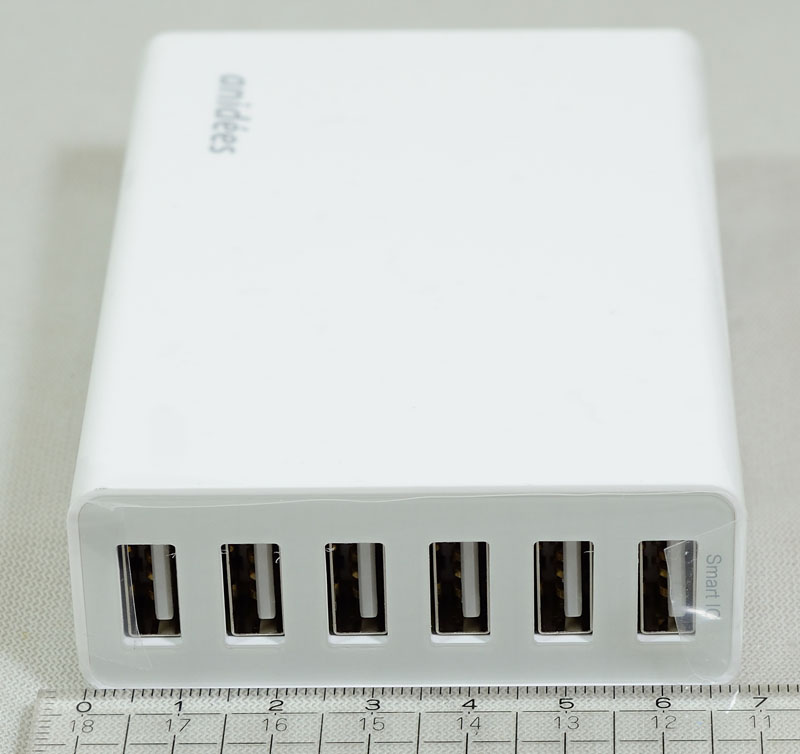

本體長度為10公分

本體寬度為2.6公分

本體高度為6.9公分

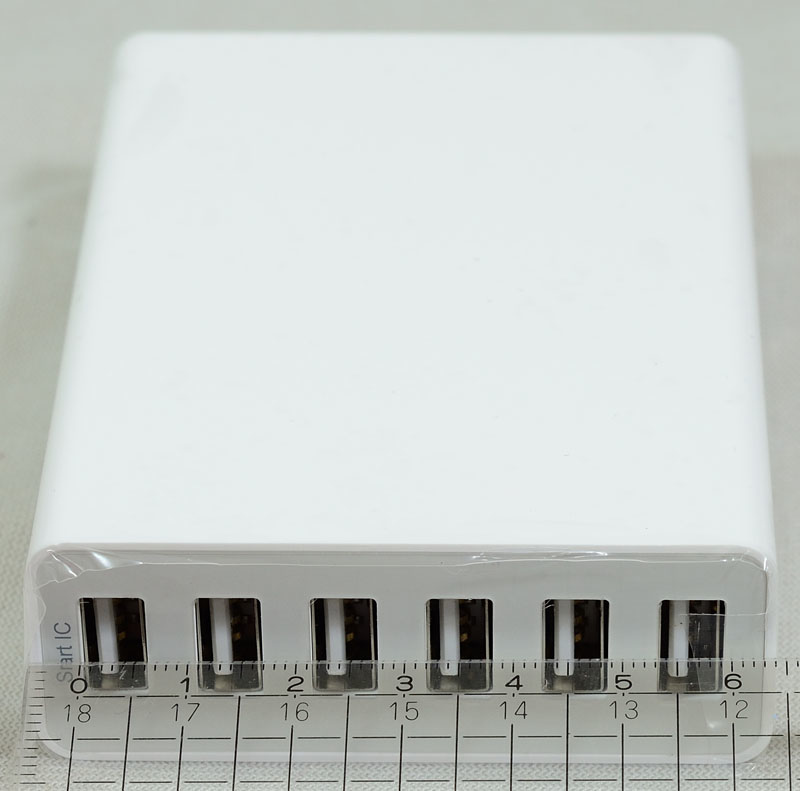

USB埠與埠間距離為1公分

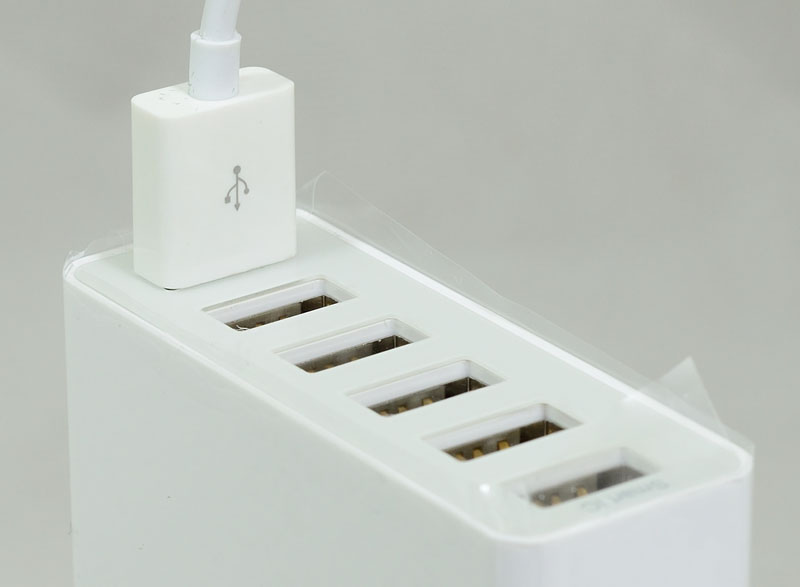

使用一標準長度USB插頭插入後的樣子,插座深度略深

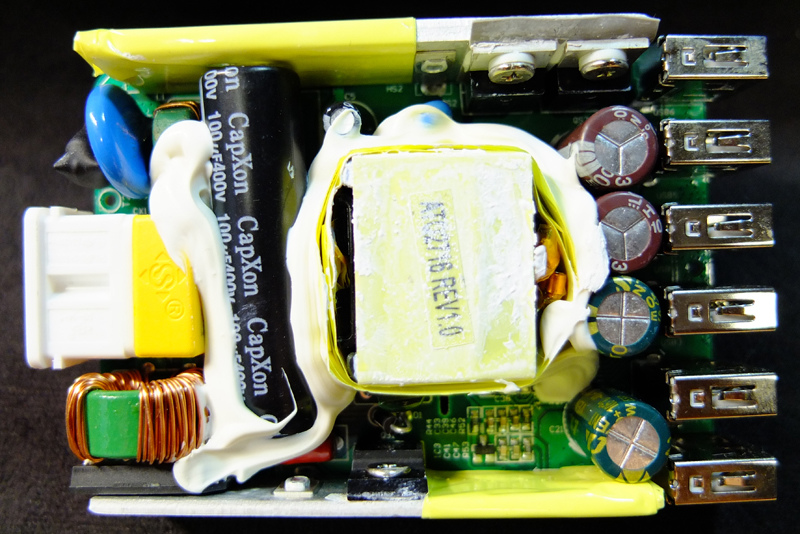

內部結構圖,兩片巨大的散熱片為一次側(下)與二次側(上)功率元件使用,一次側及二次側電容使用固定膠,避免受震鬆動,變壓器上方抹有散熱膏,與已取下的鋁製薄板充分接觸來協助散熱

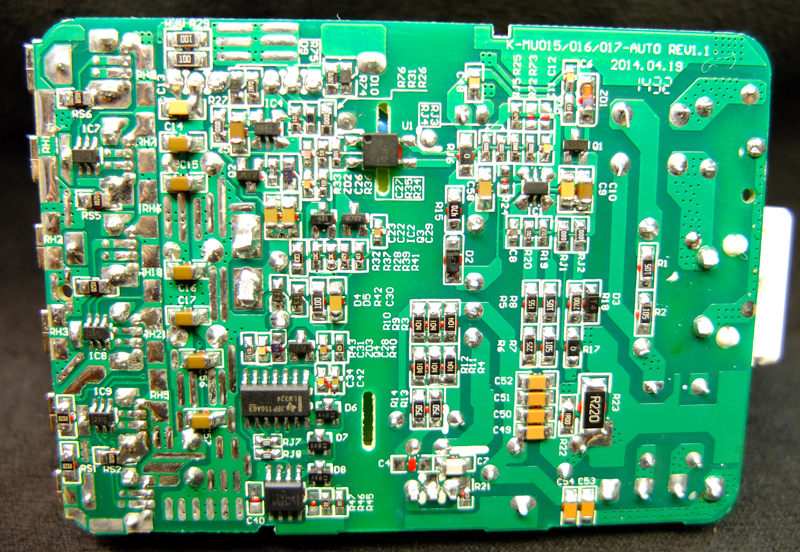

電路板背面,二次側採用兩顆MOSFET組成同步整流方案,可提高轉換效率,減少發熱量
左側六組USB輸出端,每兩個PORT之間使用一顆TI(德儀)的TPS2513 雙組USB埠自動切換IC(圖中的IC7/IC8/IC9),可以偵測插入的裝置種類,自動切換對應的D+/D-接腳分壓定義,讓裝置辨識為可用大電流模式(AC模式)充電,六組輸出埠不限使用裝置種類,插上後均可自動辨識及切換
另外各組輸出埠也有自己的電流偵測回授用電阻(圖中的RS1~RS6),搭配六組運算放大器,實現各輸出埠獨立過電流(負荷)保護機能,提高裝置及用電安全


接下來就是輸出性能測試

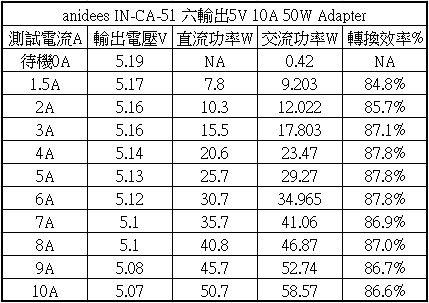

轉換效率圖,其效率在84%~88%之間,最高效率點在4A~6A區間內,不過1A以下因為交換式電源輕載特性緣故而較低(表中未列出)
未輸出下其待機功耗為0.42W

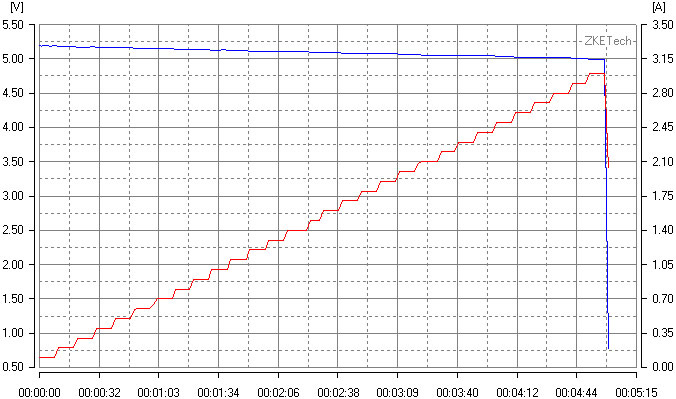

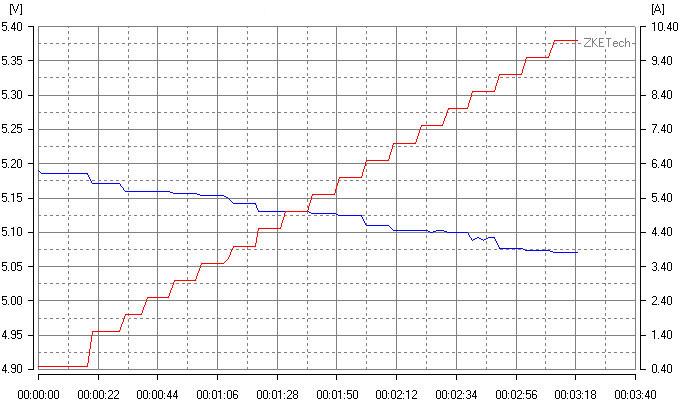

單埠輸出負載測試,可以看到電壓隨著輸出電流而下降,無線損補償機能,經測試單埠電流大約在2.8A至3A(不同埠其值會略有出入)會啟動保護切斷輸出,每組埠都有搭載獨立的過電流(負荷)保護,相當完善

整體輸出10A負載測試

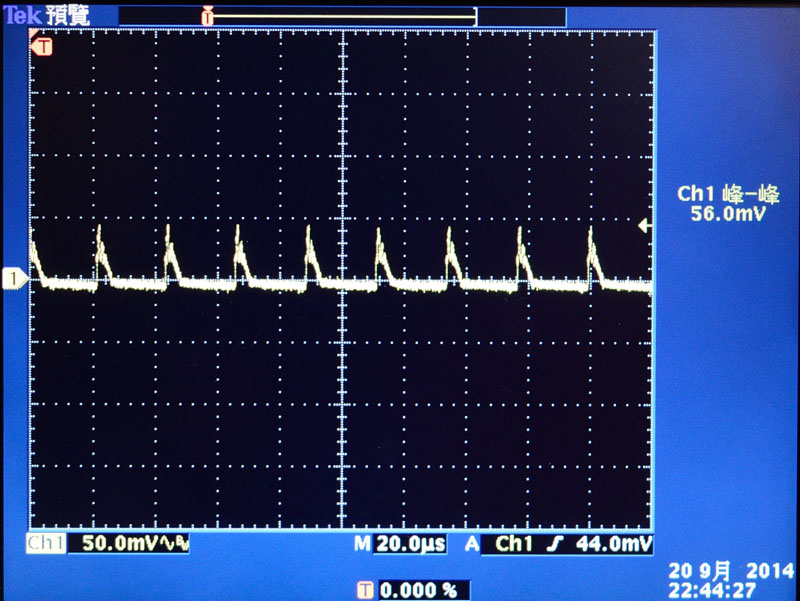

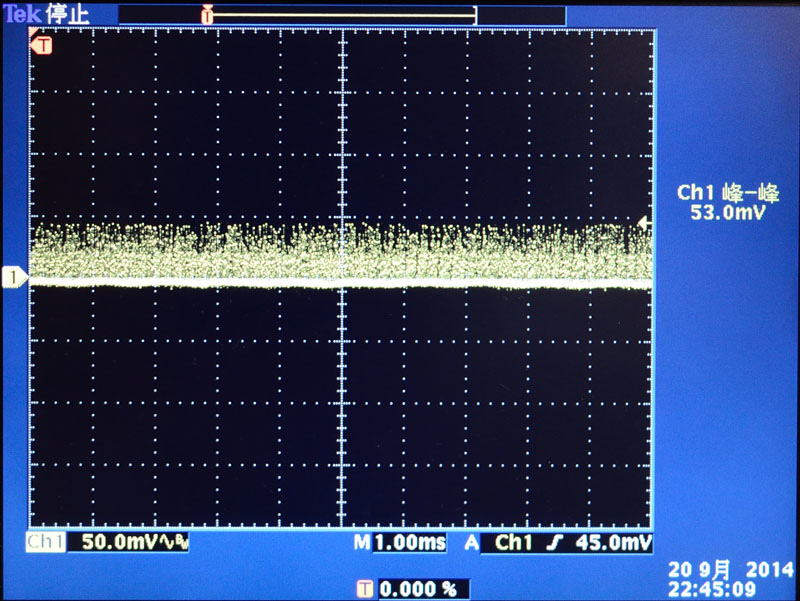

1A輸出低頻漣波

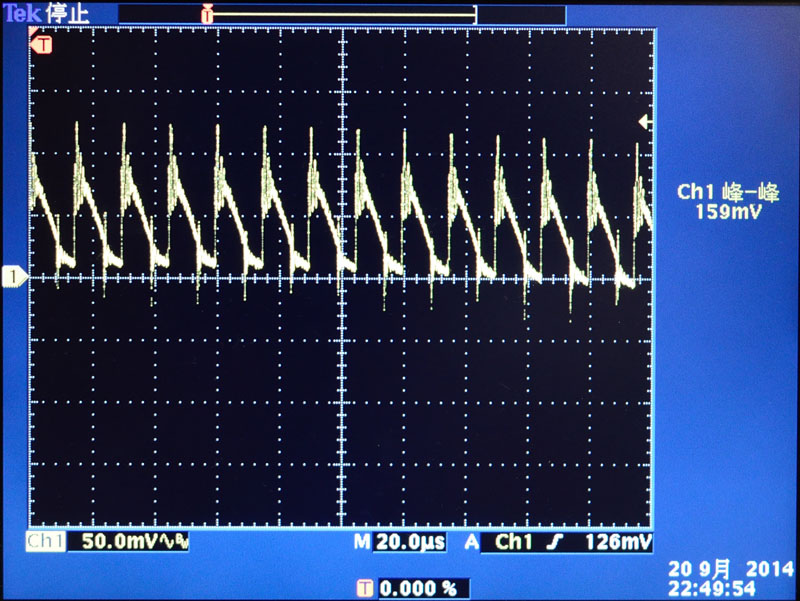

1A輸出高頻漣波

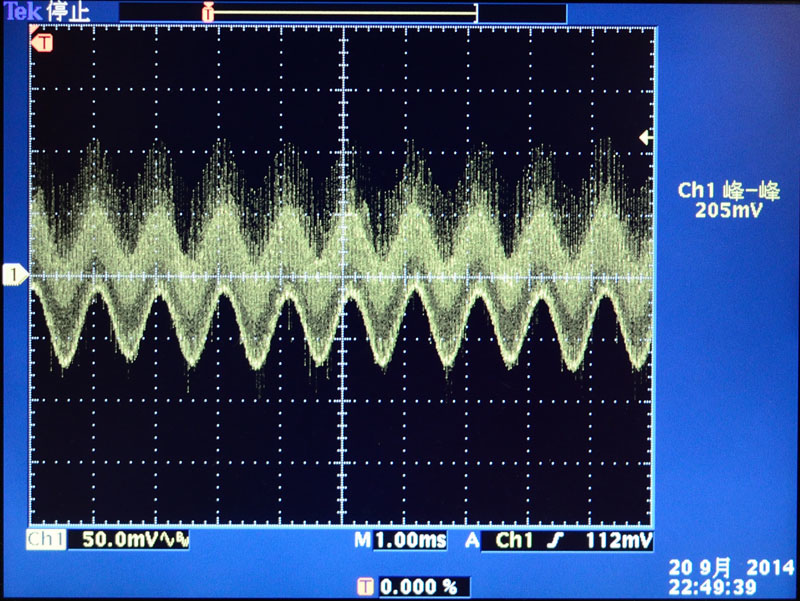

10A滿載輸出低頻漣波

10A滿載輸出高頻漣波

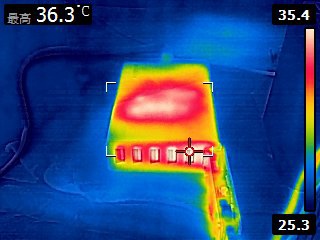

連續輸出2A下30分鐘後的紅外線熱影像圖,本體發熱集中在外殼中間及USB埠輸出處

使用iPad2及LG G2進行實際充電測試

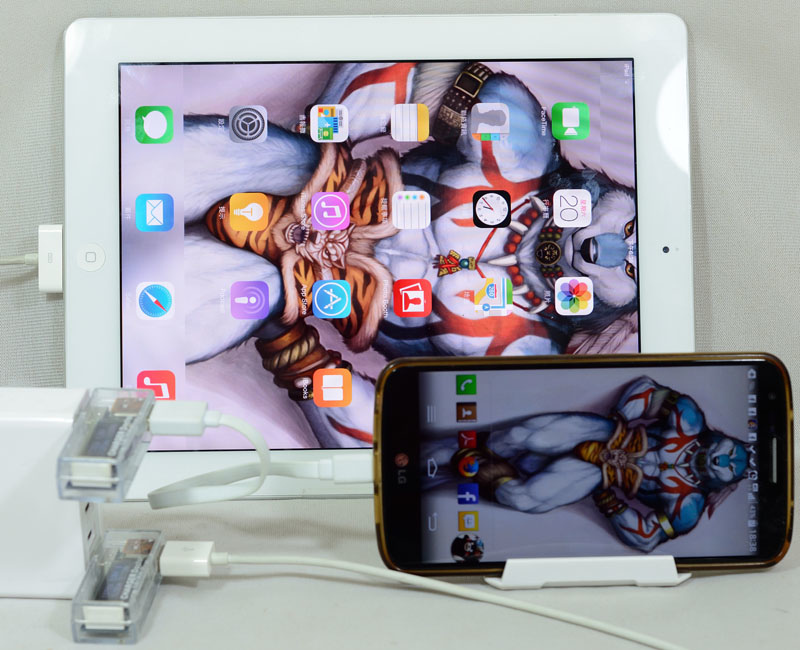

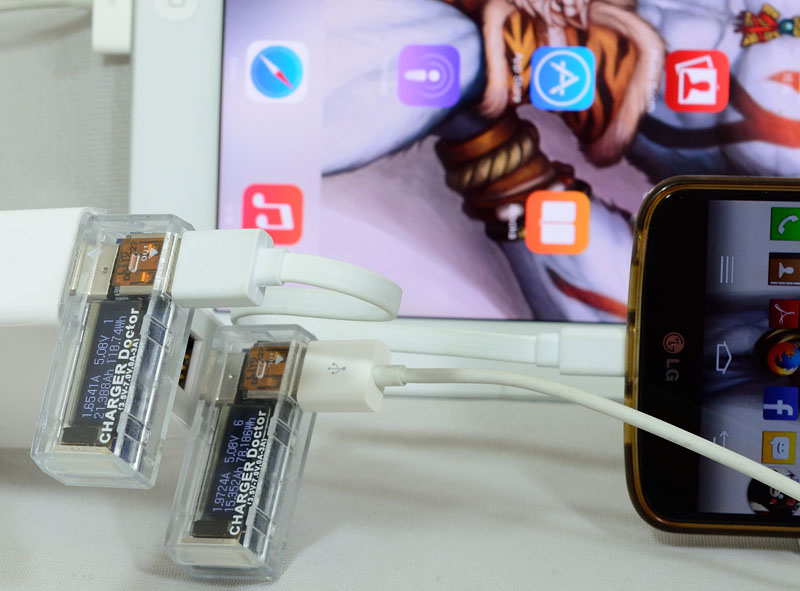

因為每組埠內建自動切換IC,無論插在哪組埠上,均可以達到使用原廠Adapter的快速充電電流標準,圖中顯示LG G2充電電流為1.65A(前方測試器),iPad2充電電流為1.97A(後方測試器)

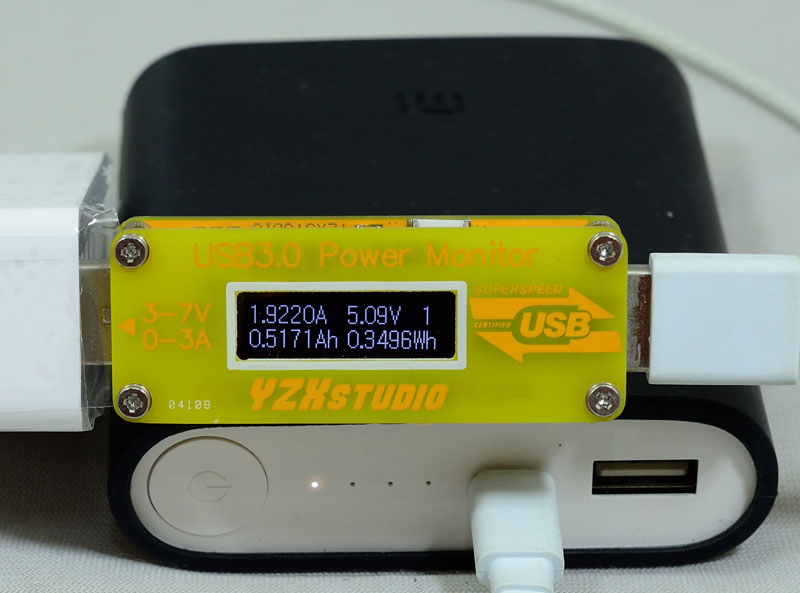

對一格電力的小米10400行動電源,搭配其所附短線最大充電電流為1.92A


總結

優點:
1.擁有六組輸出,能夠提供多組裝置同時充電,且只需要占用一個插座
2.體型不大,旅行時方便攜帶,加上全域電壓設計,不用擔心國外電壓問題
3.同步整流設計,轉換效率佳
4.各埠內建自動切換IC,無論插在哪組埠上,Apple/Android裝置充電電流均可達其原廠Adapter的水準
5.各埠均有獨立的過電流(負荷)保護,保護點在2.8A至3A間

缺點:
1.1A以下低負載效率略低(低於80%)
2.各埠雖有自動切換IC,但有時候需要重新插拔才可以正常切換,讓裝置成功辨識可用大電流充電
3.無指示燈設計,第一時間較難辨識是否有在運作

報告完畢,謝謝收看
, , , ,
