接續之前最新款小米雙輸出16000mAh行動電源開箱與拆解

因為小米16000有兩組獨立升壓電路(BQ24195及SY7065A),所以以下測試數據將分BQ24195及SY7065A來看

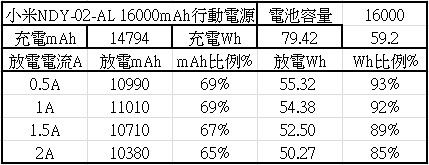

BQ24195輸出埠(靠micro USB側)恆流0.5A/1A/1.5A/2A放電mAh及Wh數據,0.5A/1A均有92%以上可用Wh,1.5A/2A則分別在89%/85%以上

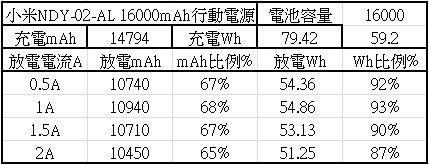

SY7065A輸出埠(靠電量指示燈側)恆流0.5A/1A/1.5A/2A放電mAh及Wh數據,0.5A/1A/1.5A均有90%以上可用Wh,2A則在87%以上

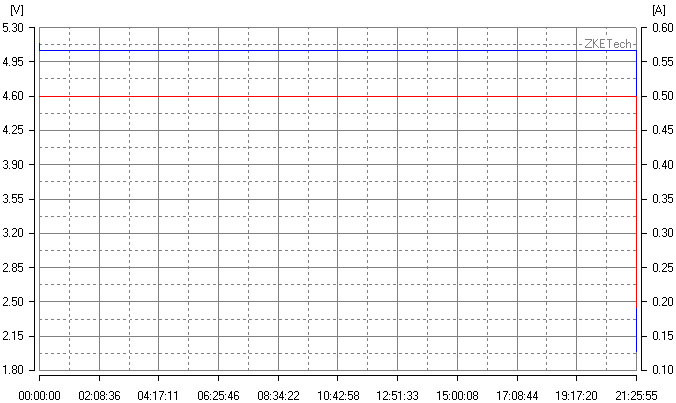

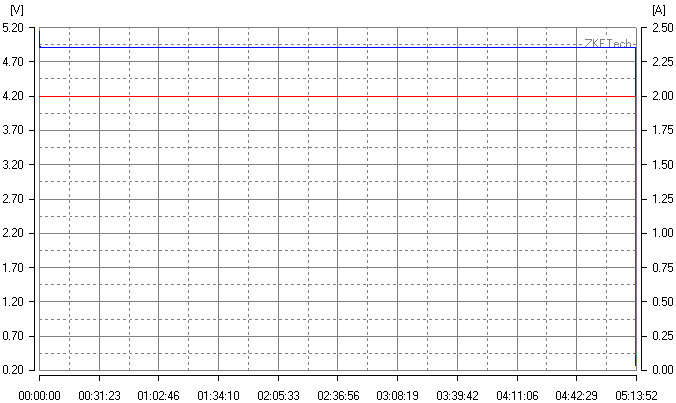

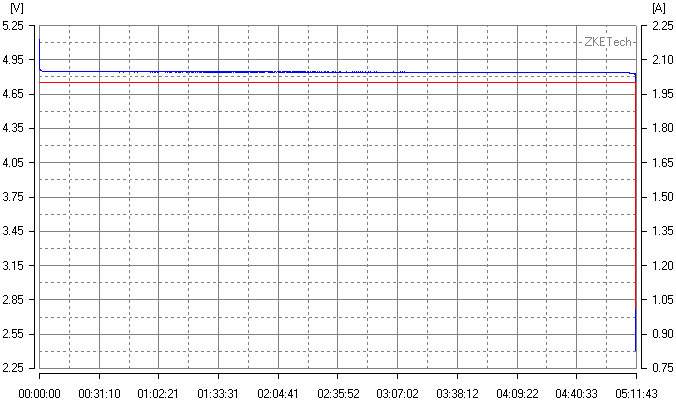

BQ24195輸出埠0.5A放電圖表

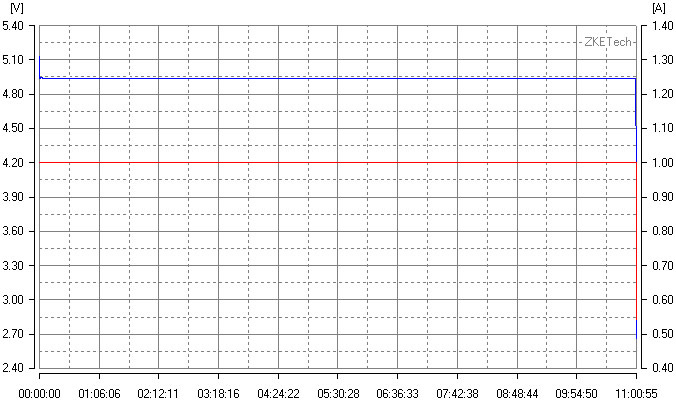

BQ24195輸出埠1A放電圖表

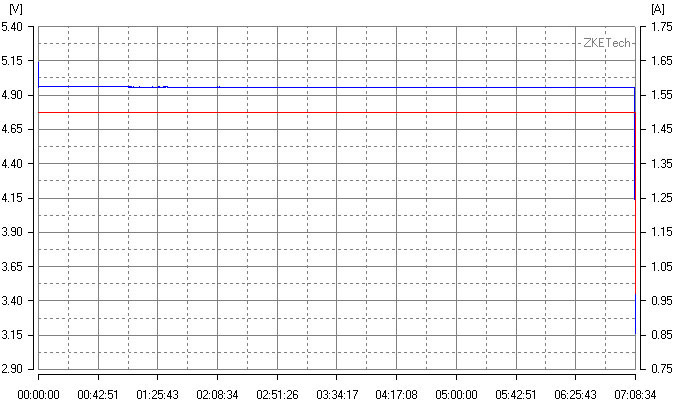

BQ24195輸出埠1.5A放電圖表

BQ24195輸出埠2A放電圖表

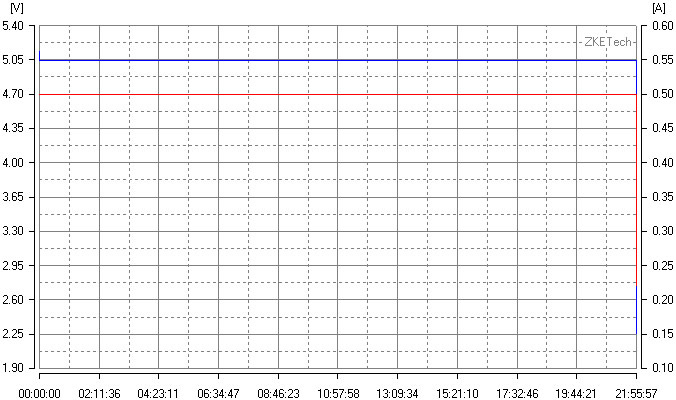

SY7065A輸出埠0.5A放電圖表

SY7065A輸出埠1A放電圖表

SY7065A輸出埠1.5A放電圖表

SY7065A輸出埠2A放電圖表

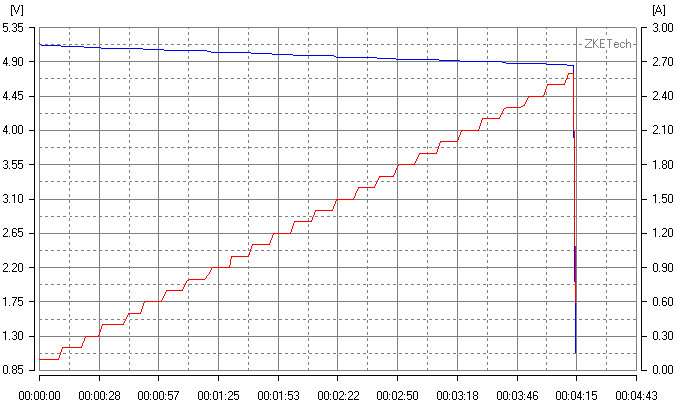

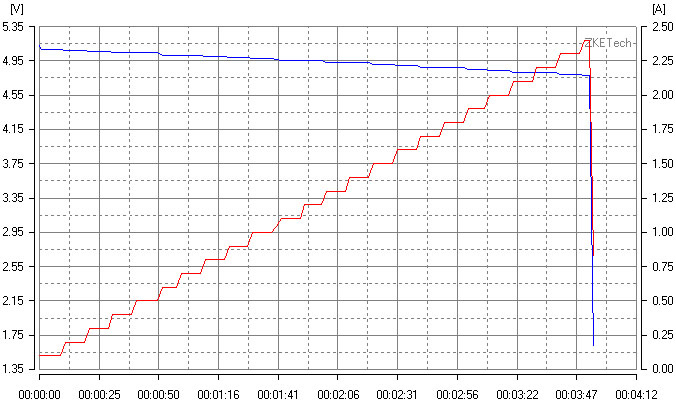

僅單一BQ24195輸出埠負載測試圖,當輸出超過2.5A後行動電源便會關閉輸出,具有輸出過負荷(過電流)保護

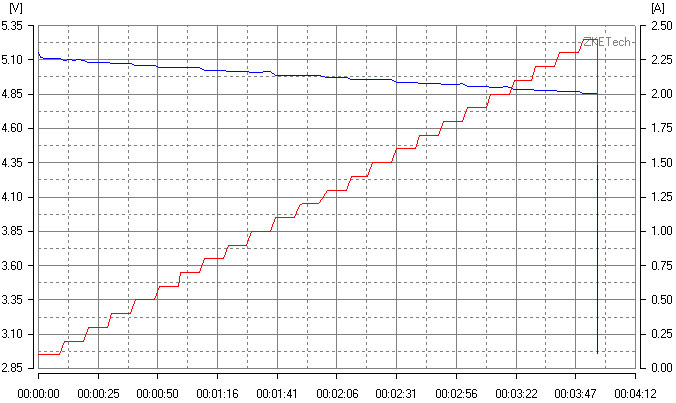

僅單一SY7065A輸出埠負載測試圖,當輸出超過2.5A後行動電源便會關閉輸出,具有輸出過負荷(過電流)保護

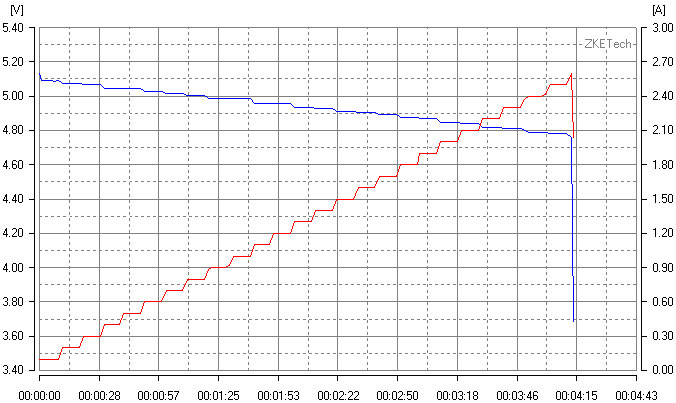

SY7065A輸出埠恆定1.8A輸出、對BQ24195輸出埠進行負載測試,當輸出超過2.3A後行動電源便會關閉輸出,具有輸出過負荷(過電流)保護

BQ24195輸出埠恆定1.8A輸出、對SY7065A輸出埠進行負載測試,當輸出超過2.3A後行動電源便會關閉輸出,具有輸出過負荷(過電流)保護

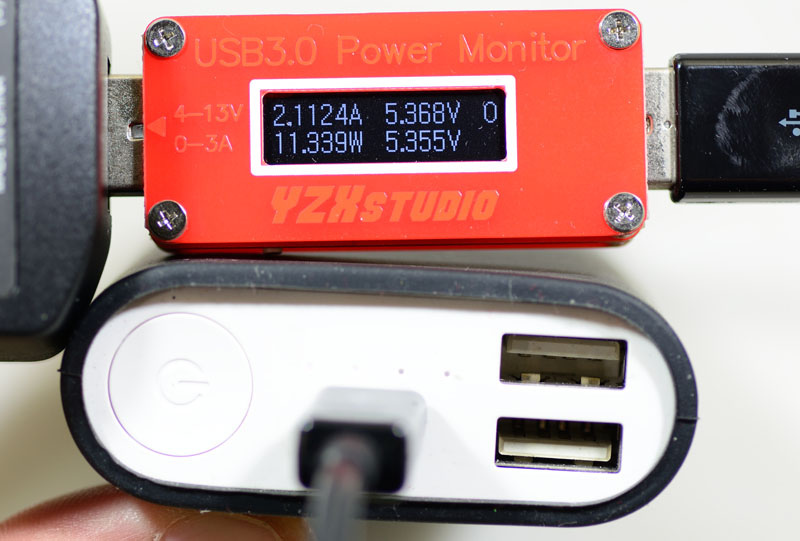

對小米16000進行充電,圖中搭配飛宏5V 2A帶線損補償Adapter、LG原廠線、YZX USB電壓電流表,可以2A以上速度充電(圖中為2.11A),不過同樣可以看到電流會突降為0再升起的狀況,與其他採用TI BQ24195的小米金屬殼家族相同

小米16000可以邊充邊放,當搭配TI BQ24195輸出埠時,輸出電壓會有明顯壓降,例如圖中輸入電壓5.37V,但輸出電壓只有4.53V,這時會影響裝置充電的電流,圖中對iPad2充電電流降到0.96A

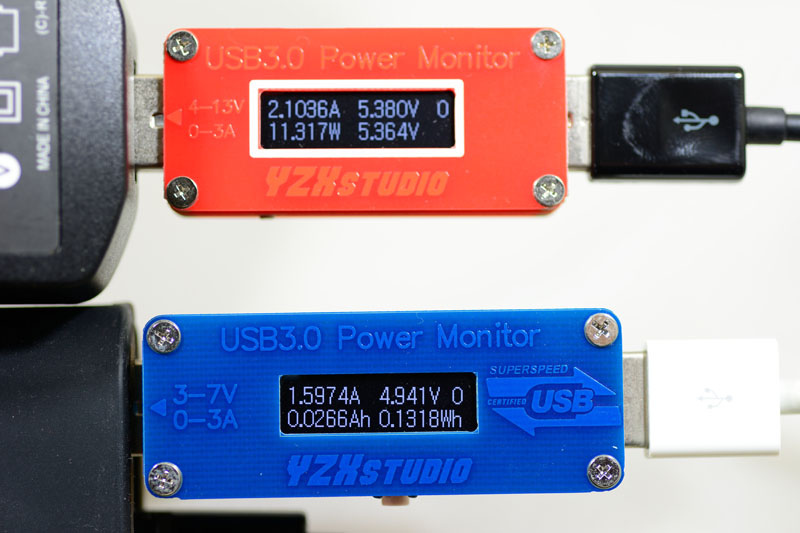

但如果邊充邊用搭配SY7065A輸出埠時,因為充電與升壓系統分開了,就不會有壓降問題,輸出電壓會維持在5V上下,這時就不會對裝置充電電流造成影響,圖中對iPad2充電電流仍可維持在接近1.6A的水準 45.jpg

優點:
1.16000mAh大電量,採用LG 3200mAh 18650電池(還有使用松下電池的版本)
2.鋁合金外殼質感佳
3.雙輸出加上雙升壓電路,大電流輸出下應用表現佳
4.5V輸出轉換效率佳,並可邊充邊用,其中SY7065A輸出埠表現最佳
5.內部做工良好

缺點:
1.外型屬於瘦高型,有一定厚度,重量也較重,須注意攜帶問題
2.BQ24195在邊充邊用時輸出電壓壓降較明顯
3.充飽後待機電流接近70mA,較為偏高
4.輸入電流可達2A以上,不過需要使用初始電壓較高或有線損補償的ADAPTER

報告完畢,謝謝收看
文章標籤
創作者介紹

港都狼窩 WolfLSI's Den

港都狼仔 發表在 痞客邦 PIXNET 留言(13) 人氣()


留言列表 (13)

發表留言
  • 悄悄話
  • yienwga
  • 好詳細的整理!
    謝謝分享:)
  • 感謝閱讀

    港都狼仔 於 2015/03/31 00:28 回覆

  • 二元
  • 狼大不好意思 請問~
    BQ24195與SY7065A

    要怎麼區別呢?

    哪個是上哪個是下呢?
  • 面向上蓋,電源開關在右手邊時,左邊上面是TI BQ24195輸出埠,左邊下面是SY7065A輸出埠

    港都狼仔 於 2015/04/29 01:03 回覆

  • Viola
  • 請問一下,缺點中的3跟4會有什麼影響嗎??謝謝!
  • 缺點3是當行動電源充飽,長時間插著沒有拔的情形下,會比一般行動電源要消耗能源
    缺點4是如果ADAPTER電壓準位不夠高,則無法發揮快速充電,充電時間會比較長,即使ADAPTER可以承受2A的輸出電流也是一樣

    港都狼仔 於 2015/06/07 23:44 回覆

  • Viola
  • 不好意思,請問所以3的意思當那情形發生時"較耗電"??謝謝!
  • 對行動電源充電,充飽後若是不將其拔除一直插著,則會比一般行動電源耗電

    港都狼仔 於 2015/06/08 18:20 回覆

  • Yen
  • 第一次看到這麼專業的行動電源分析文
    受教了!
  • 感謝回覆

    港都狼仔 於 2015/06/14 10:20 回覆

  • viola
  • 懂了,謝謝你的仔細講解!^V^
  • ^_^

    港都狼仔 於 2015/06/14 10:20 回覆

  • 訪客
  • 狼大全世界最專業的測評,只有讚可以形容!
  • 感謝回覆

    港都狼仔 於 2015/08/15 10:39 回覆

  • 蝦仔
  • 請問狼大 您會選擇市售的哪款行動電源?另外再請教您 我有買一條日本的橘色充電線 就是您在某篇文章比較後壓降最少的那條 可是發現那條不能充小米10400的那台行動電源(頂多充到第二顆燈)充手機卻很ok 是為什麼呢?謝謝
  • 理論上是可以充,在下目前這樣用很久了(anidees 6port + 小米行動電源),請問您有換過充電器測試嗎?

    港都狼仔 於 2015/11/09 20:01 回覆

  • 訪客
  • 您好!
    請問小米行動電源要去哪裡買?
    您是在哪買的?
    在小米台灣站網購就可以了嗎?
    擔心買到盜版....
    謝謝
  • 小米官網就可以買,但是沒有大陸小米種類這麼多

    港都狼仔 於 2015/12/20 23:07 回覆

  • 訪客
  • 如果接小裝置(機車行車記錄器 或單車LED燈),會被認為電流過小(充飽)而關閉輸出嗎
    這點很重要...不想買了不能用
  • 要看裝置電流,一般有0.1A以上都不會自動關閉

    港都狼仔 於 2016/01/21 23:02 回覆
