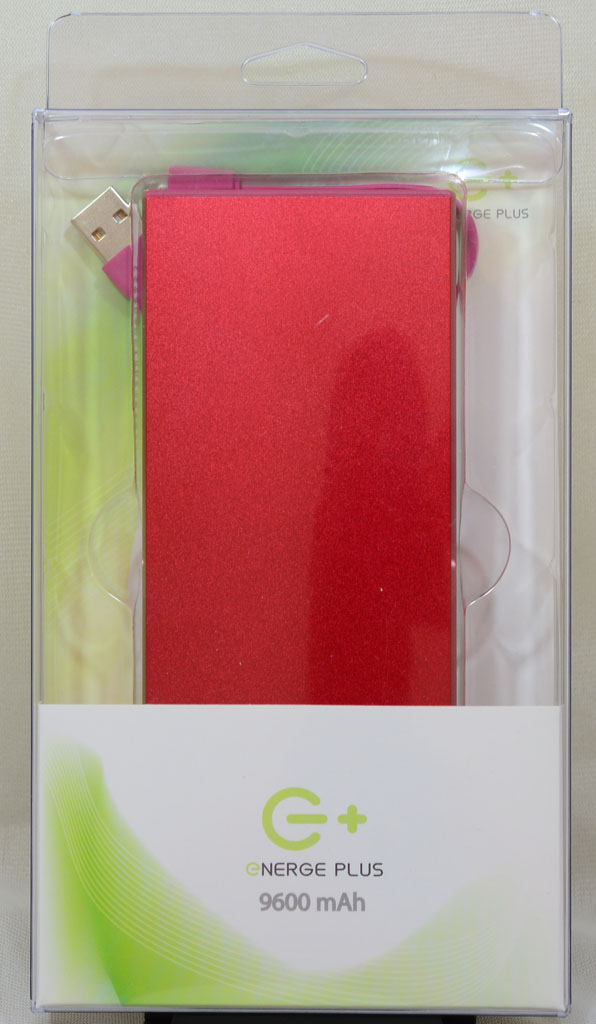

透明外盒包裝，可以直接看到內容物
背面紙卡有印上產品特色、產品規格、注意事項等資訊，最底部有製造商聯絡方式，產品為台灣製造，並通過BSMI檢驗

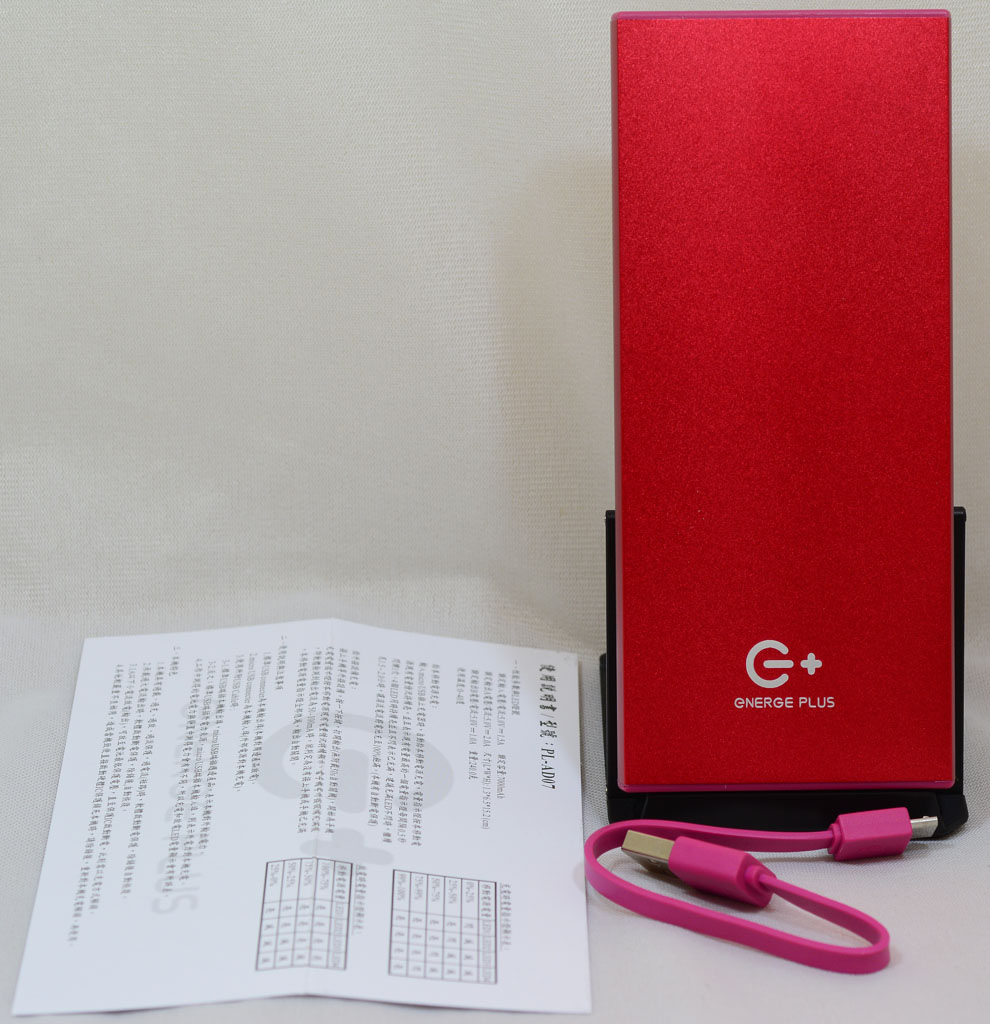

包裝內容物一覽，有行動電源本體、簡易使用說明書及一條充電傳輸短線
行動電源外殼為鋁合金搭配塑膠上下蓋，並印上產品商標

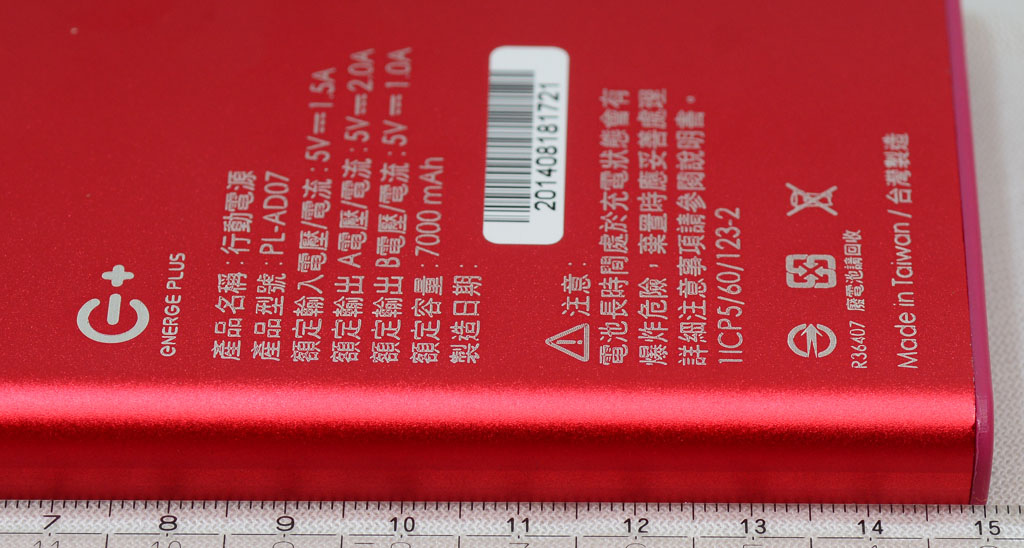

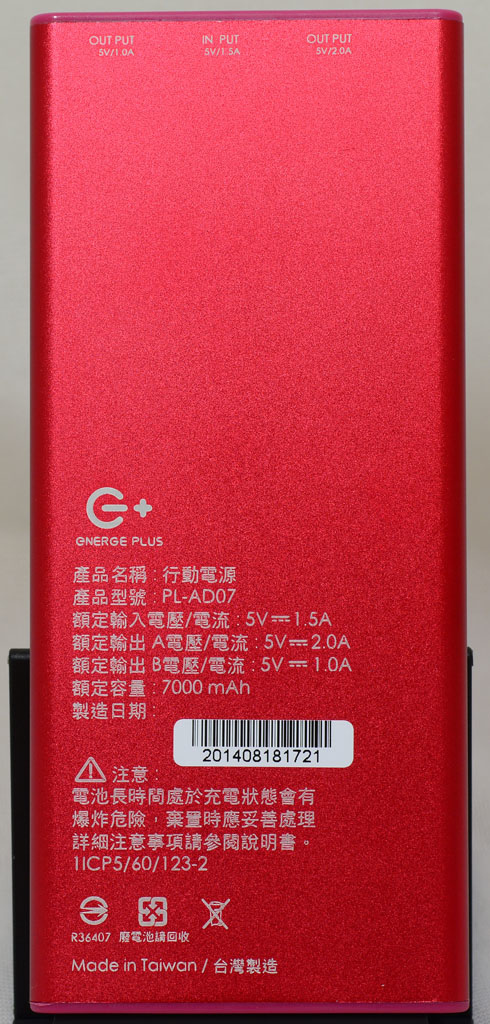

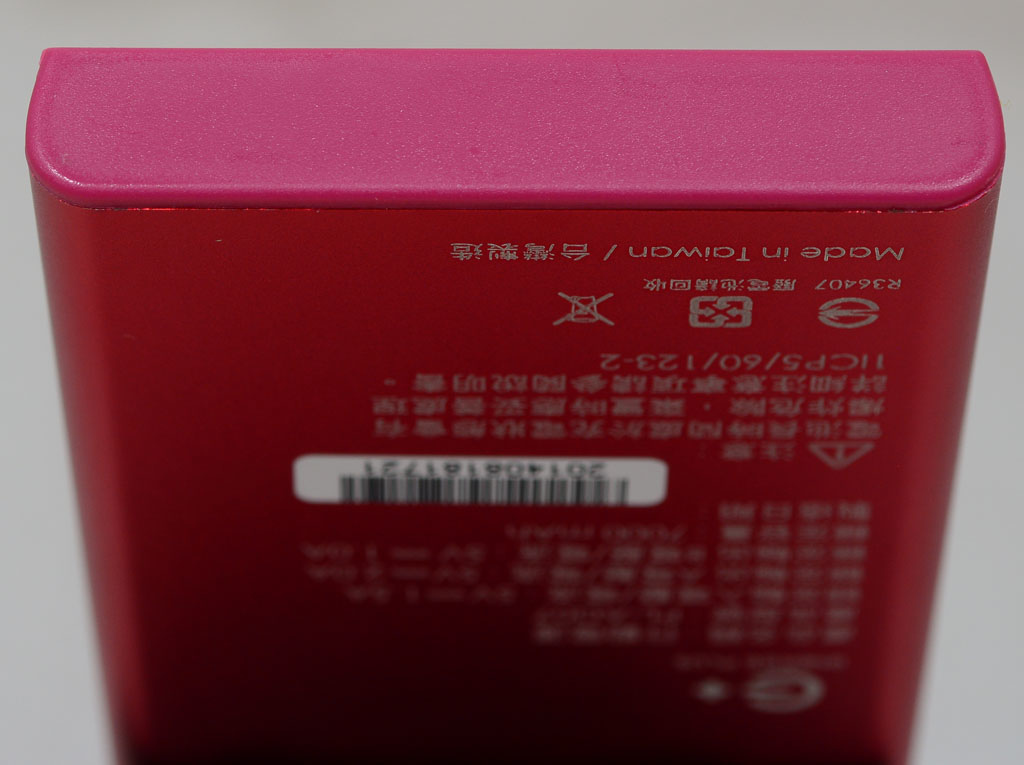

外殼背面印上型號、輸入、輸出、容量、製造日期等資訊，並標註使用注意事項，BSMI檢磁商標及製造產地印在最下方

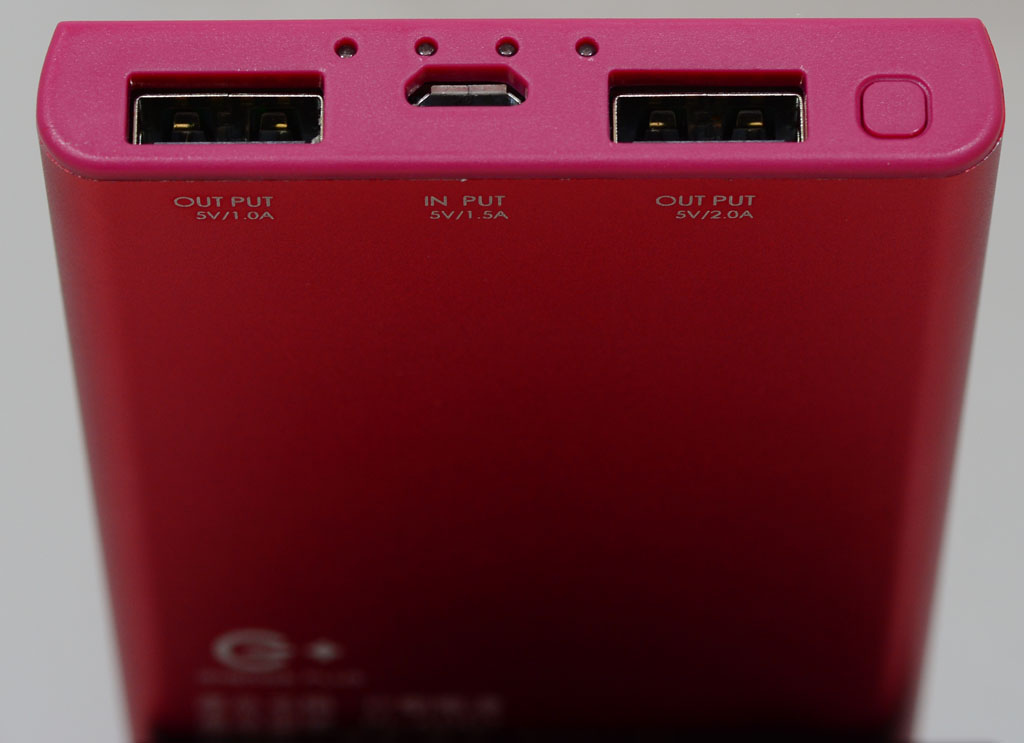

Micro USB輸入、USB A輸出、電源指示燈及電源開關設置於行動電源上蓋處，外殼上標註輸入及輸出的電壓電流規格

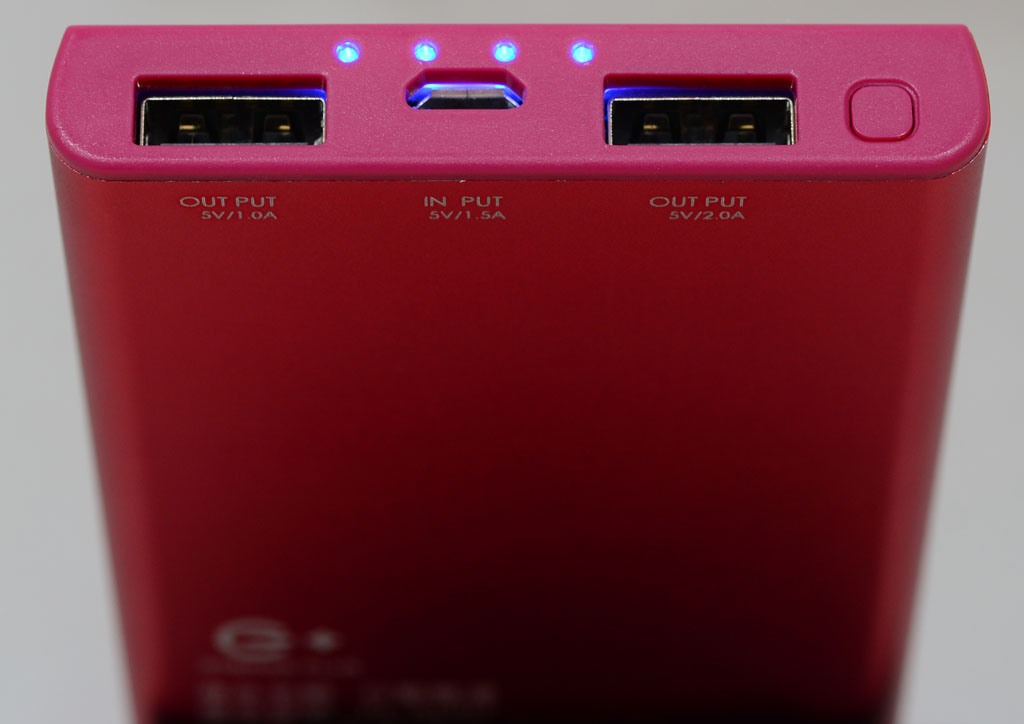

按下開關，藍色電量指示燈會點亮指示內部電池剩餘電量
行動電源下蓋，這裡可以看到行動電源兩側為圓弧造型設計
本體長度為15公分

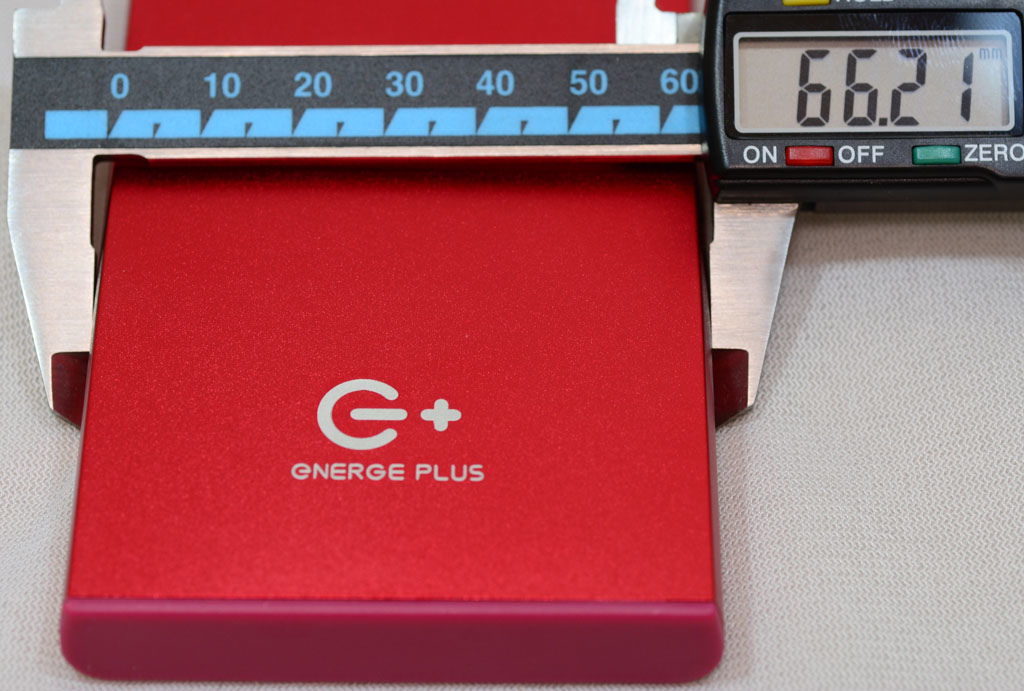

本體寬度為6.6公分

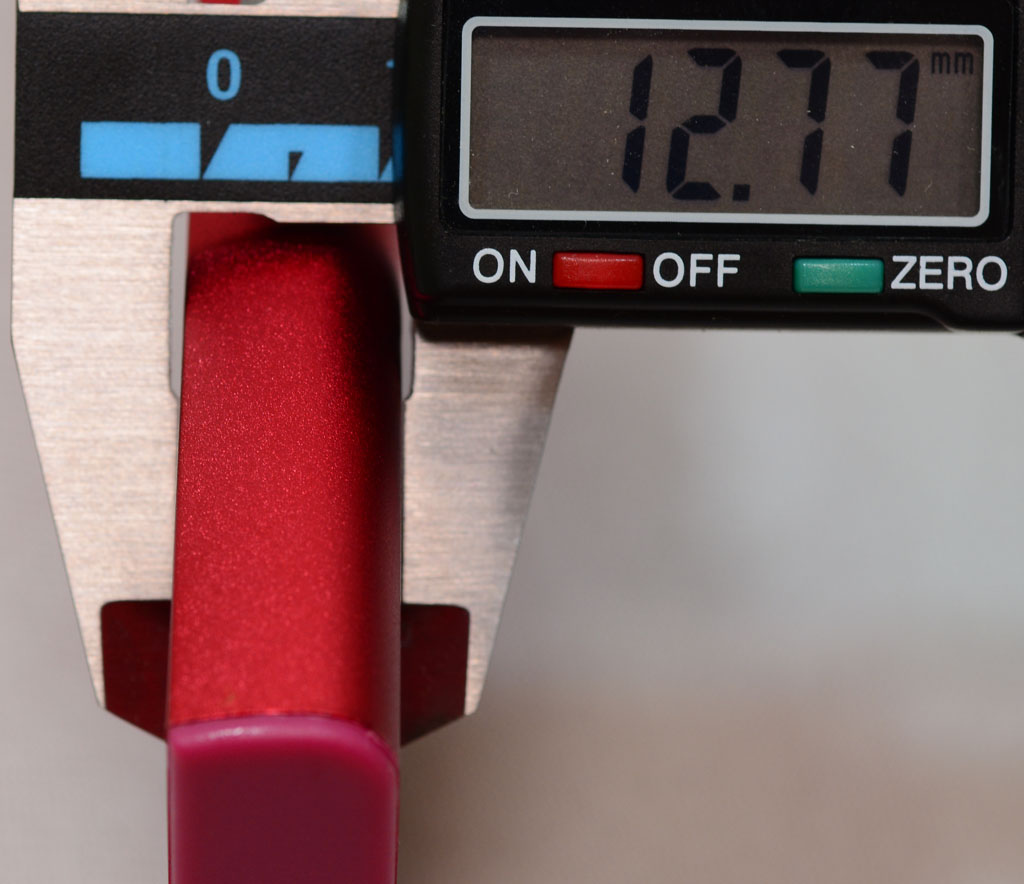

本體厚度接近1.3公分
重量為243克
行動電源內部採抽屜式框架結構，搭配下蓋固定在鋁合金筒狀外殼內，移除卡榫固定的下蓋後就可以將行動電源從筒狀外殼抽出
使用兩枚3.7V 4800mAh鋰聚合電池並聯，組成9600mAh電池容量，透過電池兩邊黏貼的雙面膠固定在框架上

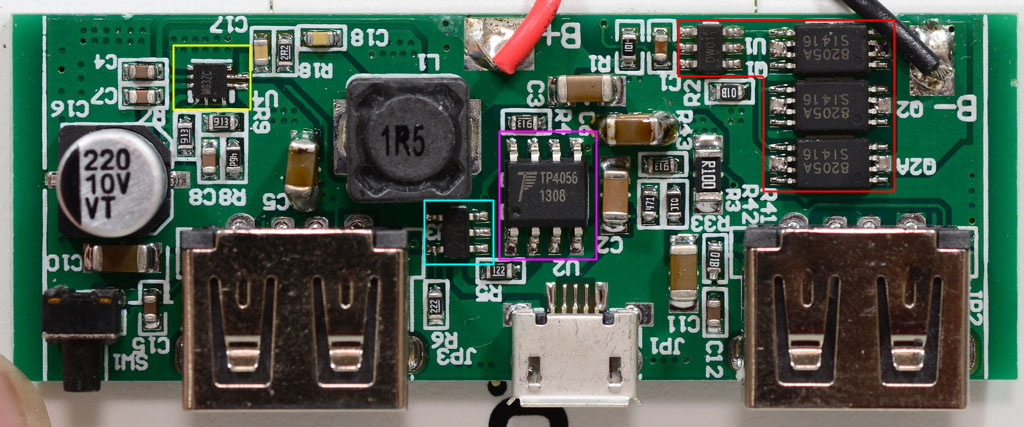

主電路板，上方紅框處為DW01搭配三顆8205A MOSFET組成鋰電池過放/過充/過電流保護電路，為電池保護的最後關卡；紫框為TP4056鋰電池充電IC，最大充電電流為1A；藍框為2YL6鋰電池充電IC，最大充電電流為500mA，兩者互相搭配可以達成理論1.5A最大充電電流；黃框處為矽力杰同步整流升壓IC，負責將電池輸出轉換成USB 5V

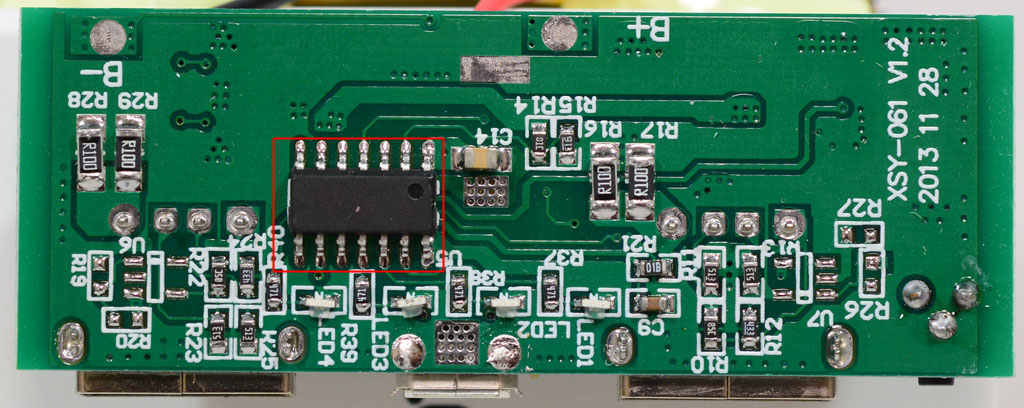

另一面主電路板上有一未印刷任何字樣的IC(紅框處)，是用來控制行動電源運作及顯示電池電量的整合控制IC，兩組輸出埠D+/D-於板上有預留USB辨識IC的位置，但仍採用電阻分壓網路進行充電定義
接下來是實際上機測試

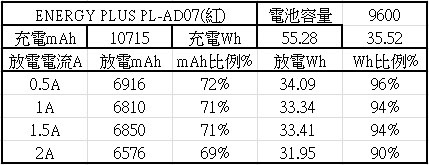

0.5A/1A/1.5A/2A放電mAh及放電Wh數據，可用Wh均在90%以上，其中以0.5A的96%為最高，不過各組放電等效mAh均未超過標示的7000mAh

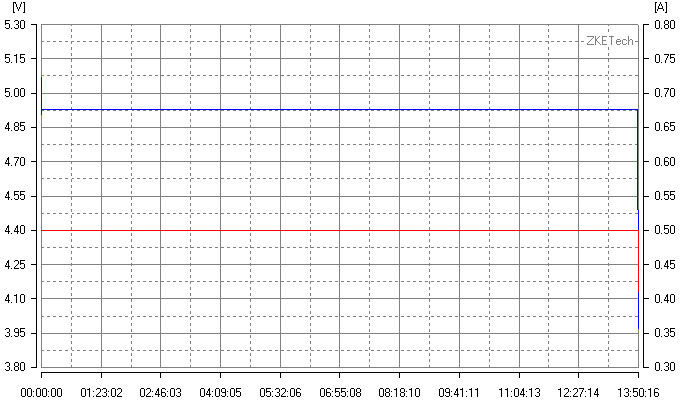

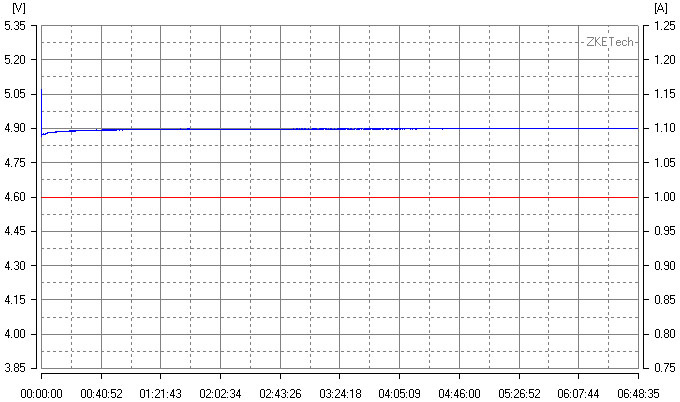

0.5A放電圖表
1A放電圖表

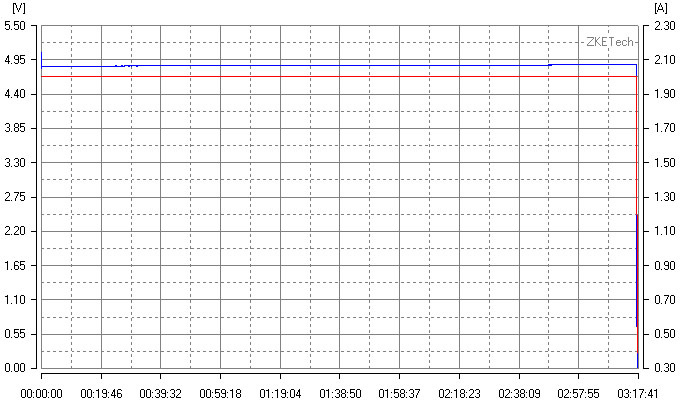

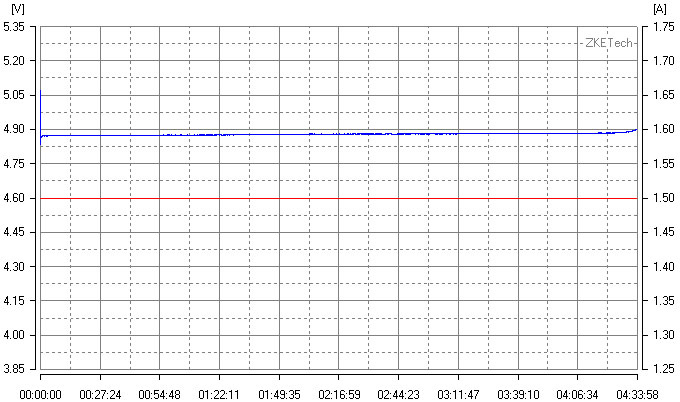

1.5A放電圖表
2A放電圖表

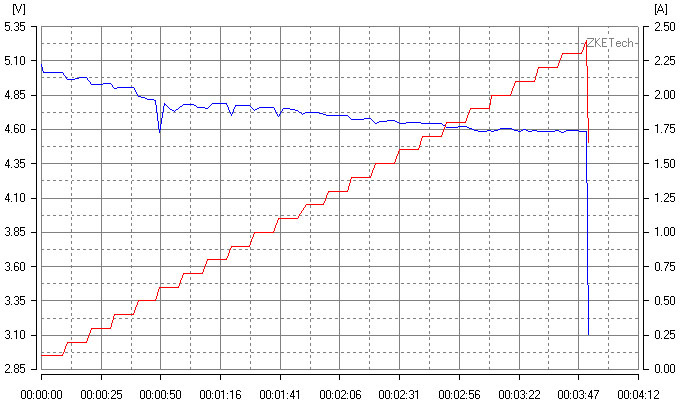

5V/2A輸出埠負載測試，當輸出電流超過2.3A後，行動電源便會關閉輸出，具有過電流(負荷)保護

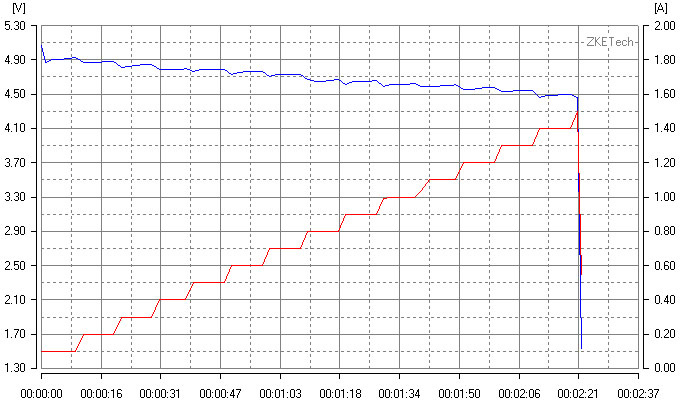

5V/1A輸出埠負載測試，當輸出電流超過1.4A後，行動電源便會關閉輸出，具有過電流(負荷)保護，且不同於5V/2A設定的臨界值

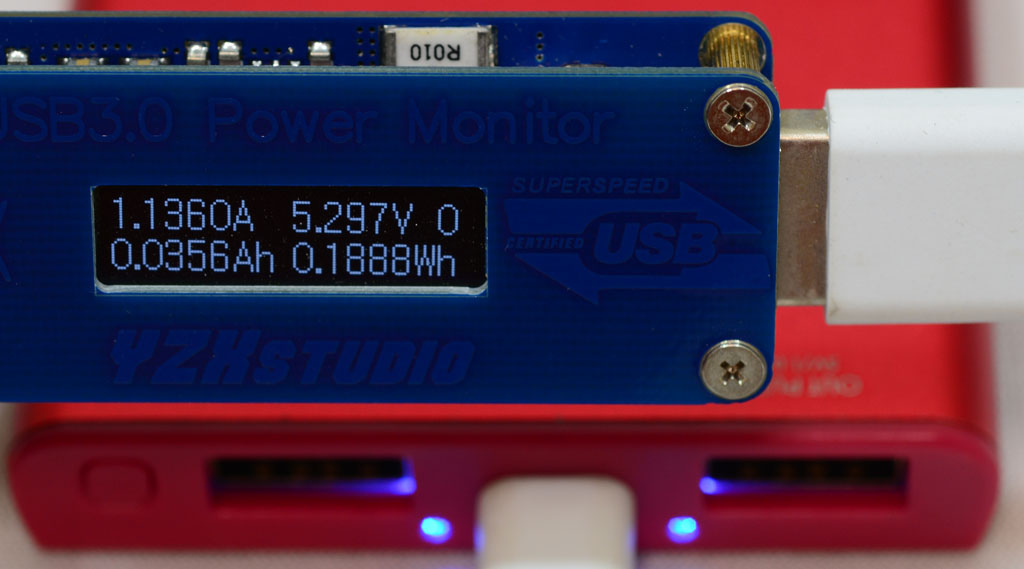

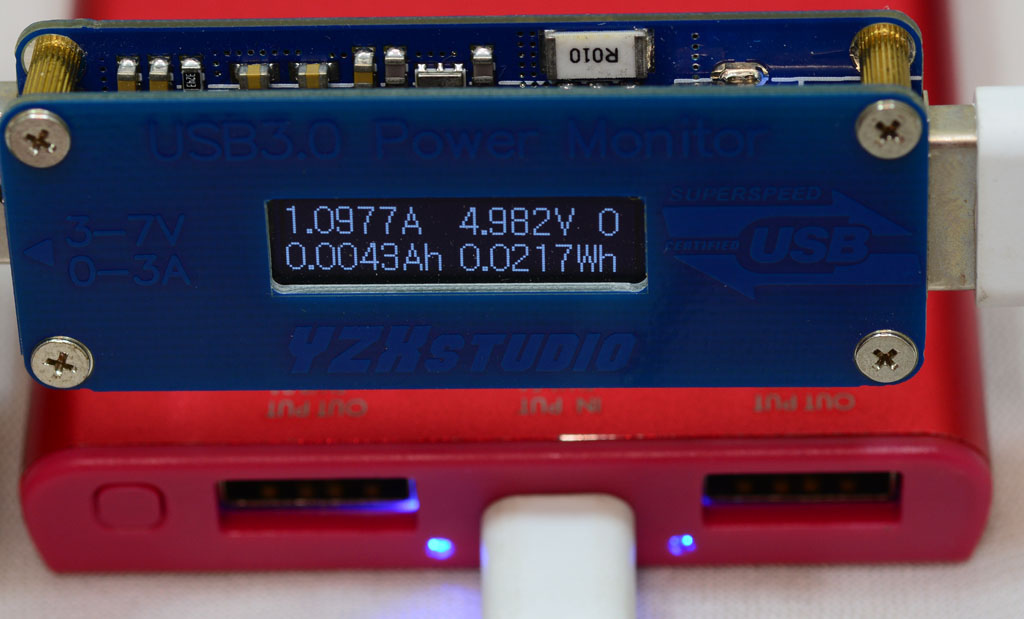

充電電流測試，使用有線損補償的ADAPTER對其充電(電量格數為三格)，其最高電流為1.13A
使用無線損補償的ADAPTER對其充電(電量格數為三格)，其最高電流為1.09A，與使用有線損補償的ADAPTER充電電流差異不大

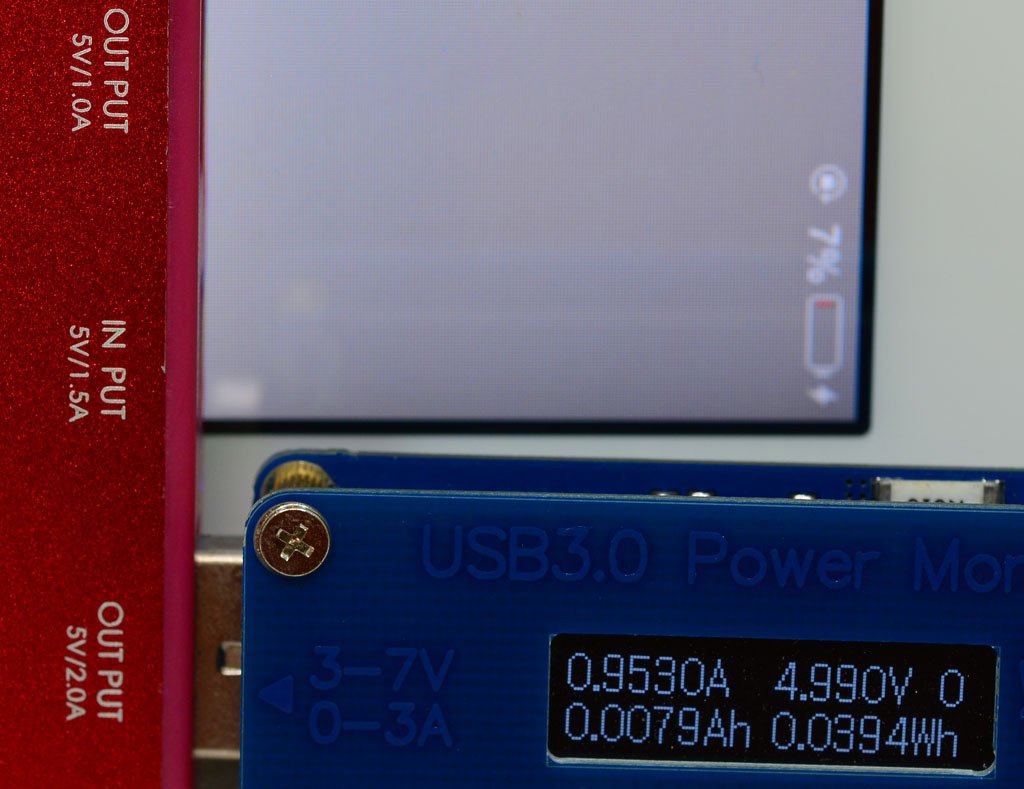

對iPad 2進行充電，插在5V/2A埠上其最高充電電流為0.95A
當插在5V/1A埠上，充電電流也是在0.95A，兩個埠均未達原廠ADAPTER充電水準

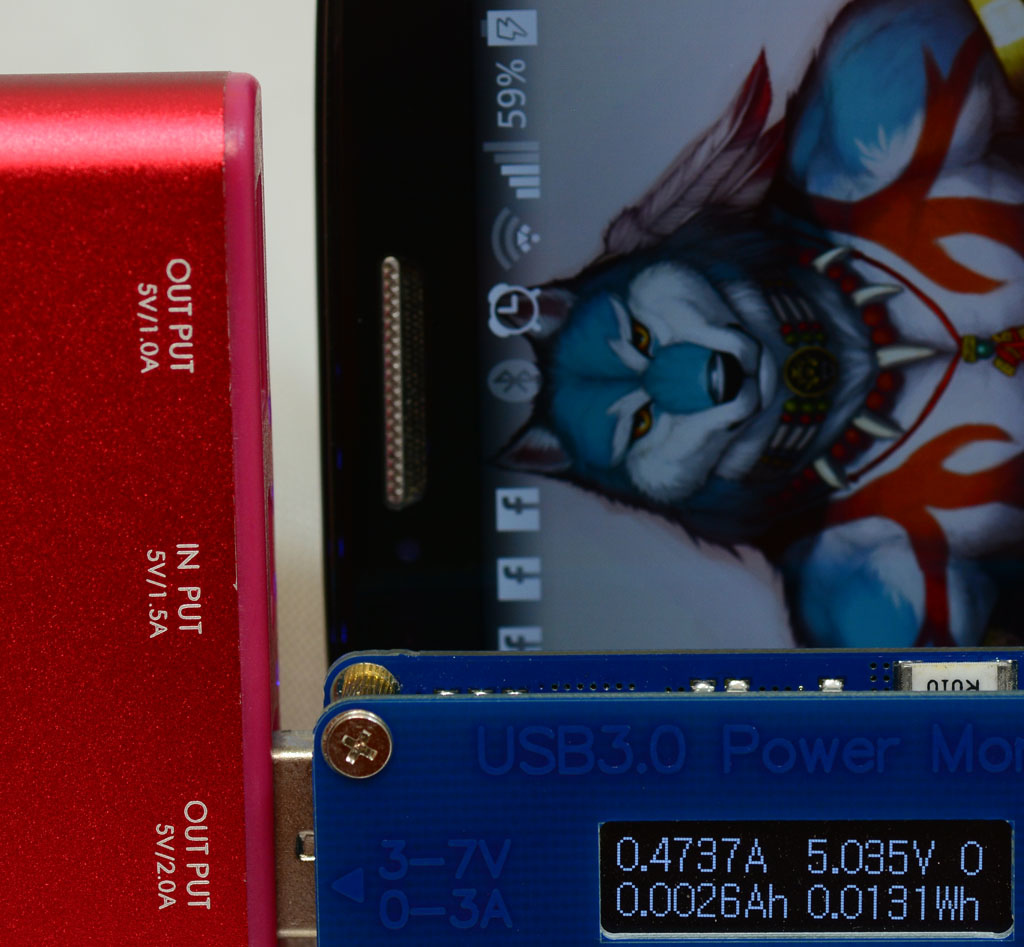

對LG G2進行充電，插在5V/1A埠上充電電流僅有0.47A

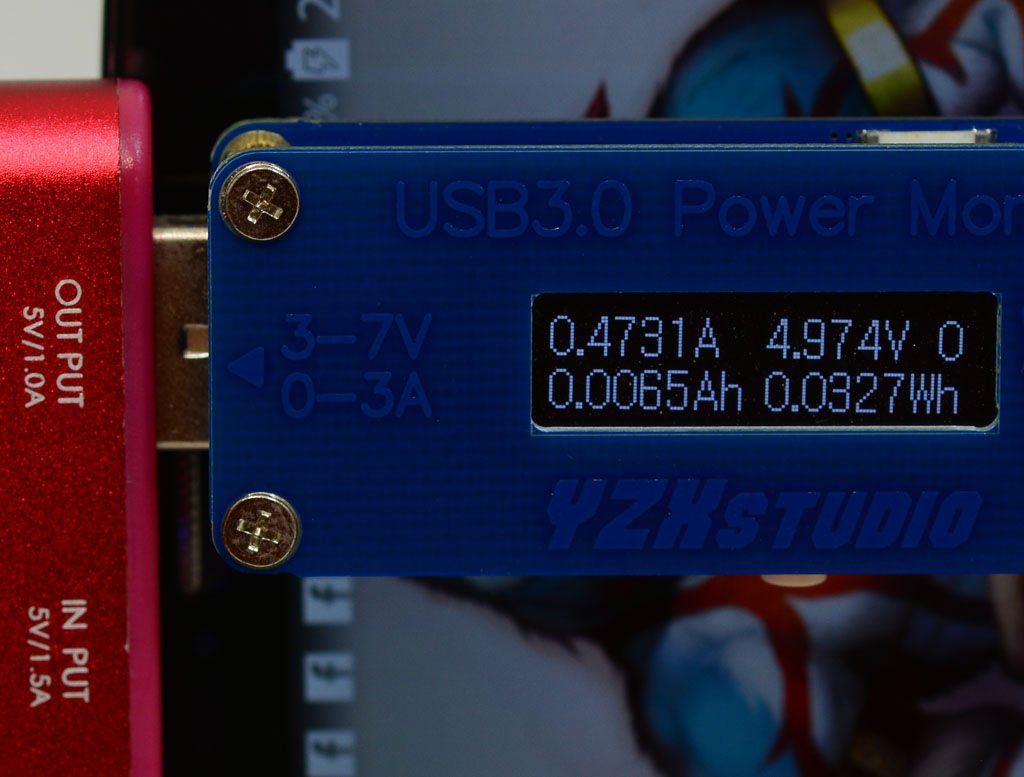

將LG G2充電線改插在5V/2A埠上也是一樣的結果，充電電流仍只有0.47A，兩個埠均未達原廠ADAPTER充電電流水準

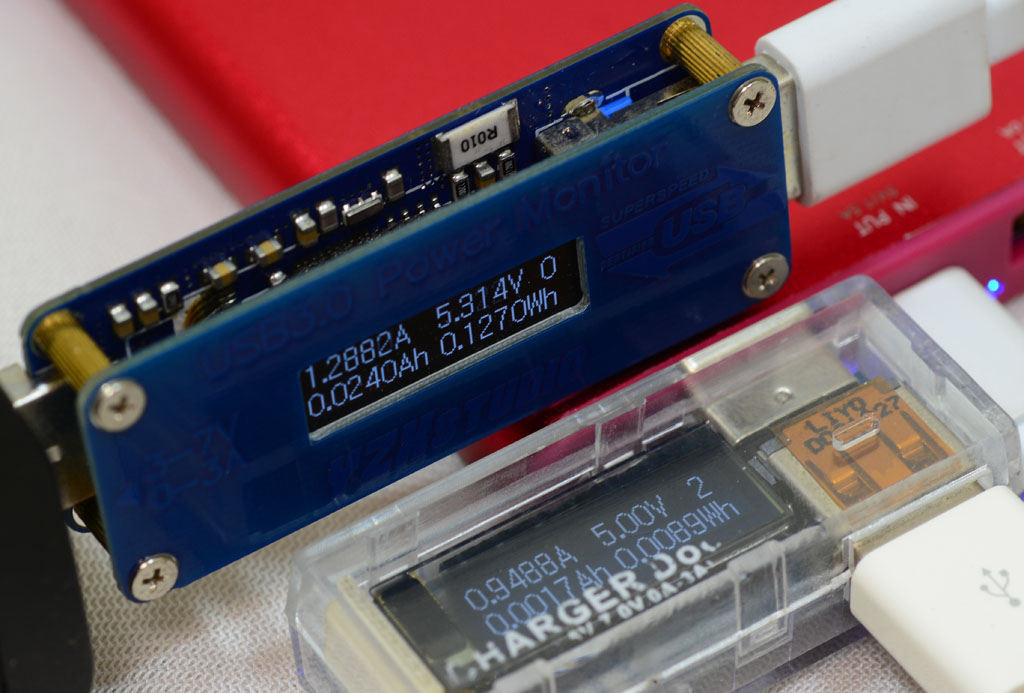

此款行動電源可以邊充邊用，此時充電電流會略微上升至1.28A(上方藍色檢測器)，不過對iPad 2充電仍僅有0.94A(下方透明殼檢測器)

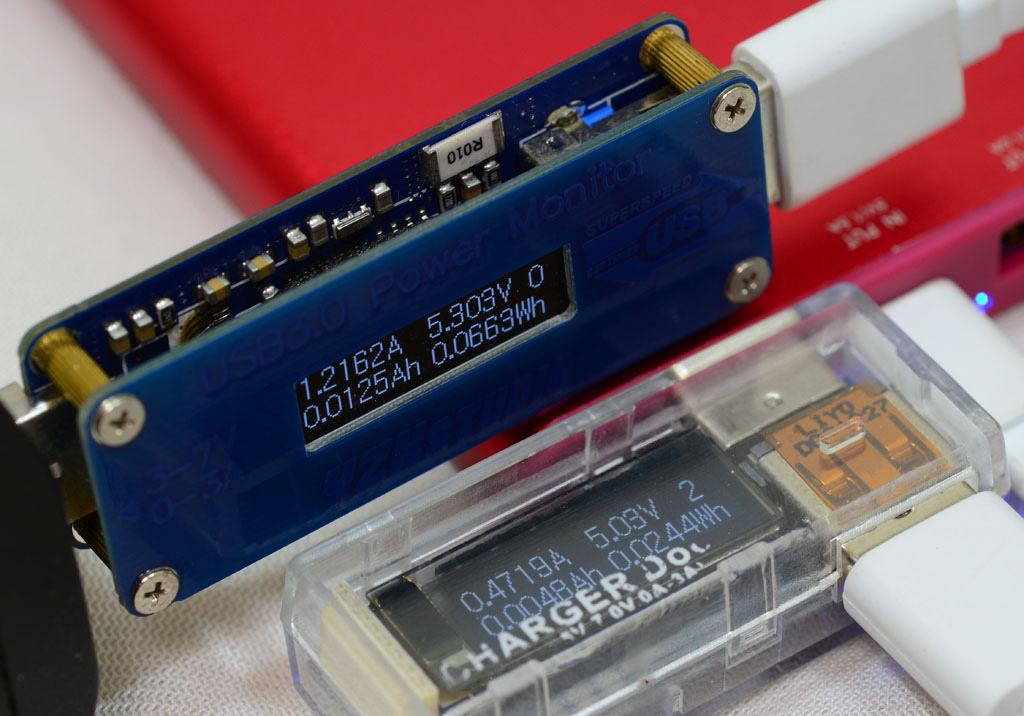

邊充邊用對LG G2充電，上方藍色檢測器指示充電電流為1.21A，下方透明殼檢測器指示充電電流仍只有0.47A
結論：
優點：
1.台灣製造，並通過BSMI檢驗
2.使用高效率升壓電路，0.5A~2A輸出下可用Wh比例均有90%以上
3.1A/2A輸出埠有個別的電流保護臨界值，電池部分也有獨立的過放/過充/過電流保護電路
缺點：
1.對iPad 2及LG G2均無法達到原廠Adapter充電電流水準，應是各埠充電定義不正確造成
2.充電電流偏低，使得充電時間較長
3.行動電源外型與S品牌非常相似
報告完畢，謝謝收看
