美鑫電子推出一款內建插頭，可以採用AC/DC雙模式充電的行動電源，型號為A6，電池容量8000mAh，為上一代插頭式行動電源A1 4000mAh的容量加大版，並通過BSMI檢驗，其主要性能參數如下：
型號：ACPB-A6-80
電池：8000mAh/29.6Wh鋰聚合電池
額定電容量：5200mAh
輸入：AC模式90-220VAC；DC模式5VDC 1A
輸出：5VDC 2.1A(MAX)
充電時間：8-10小時
外盒包裝，上方有一小提把可以拉出

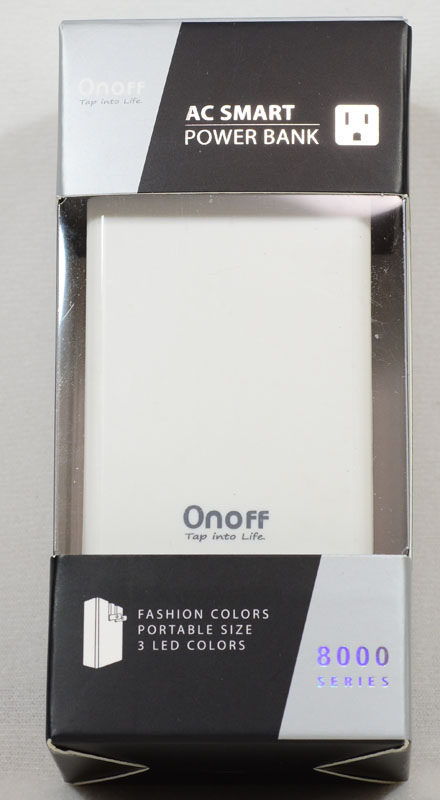

外盒正面有透明視窗，可以直接看到行動電源本體，上下以銀色字體標示AC SMART POWER BANK及8000 SERIES

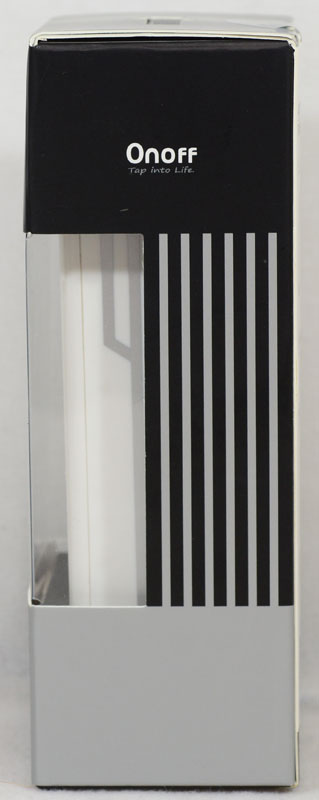

外盒側面，延伸的透明視窗可見到行動電源本體側面，外盒印刷銀黑兩色為底，搭配白色平行線條，上部印有Onoff產品商標

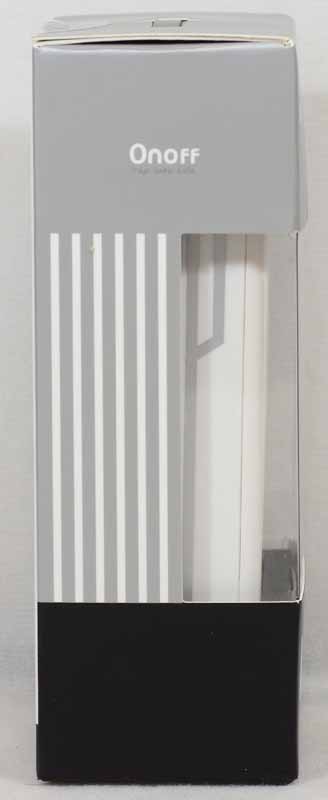

另一外盒側面，改變配色排列，同樣印有Onoff產品商標

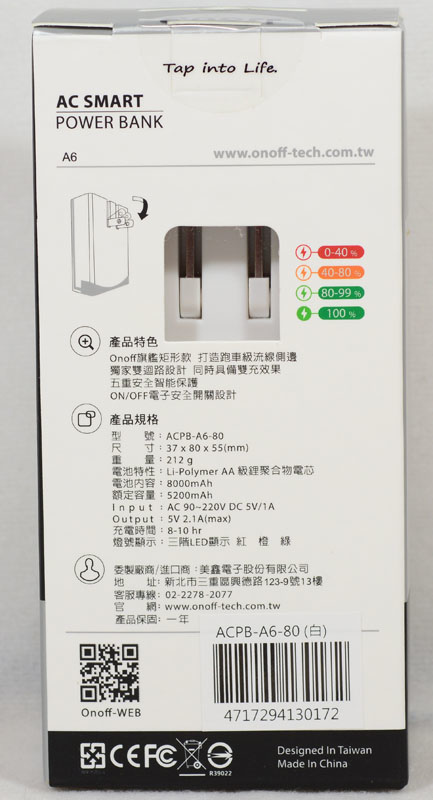

外盒背面，有一透明小窗展示本體上可以翻出的AC插頭，並印上產品特色、產品規格、製造廠商聯絡方式等文字資訊，下方有官網網址QR碼及產品條碼，產地為中國，產品提供一年保固期

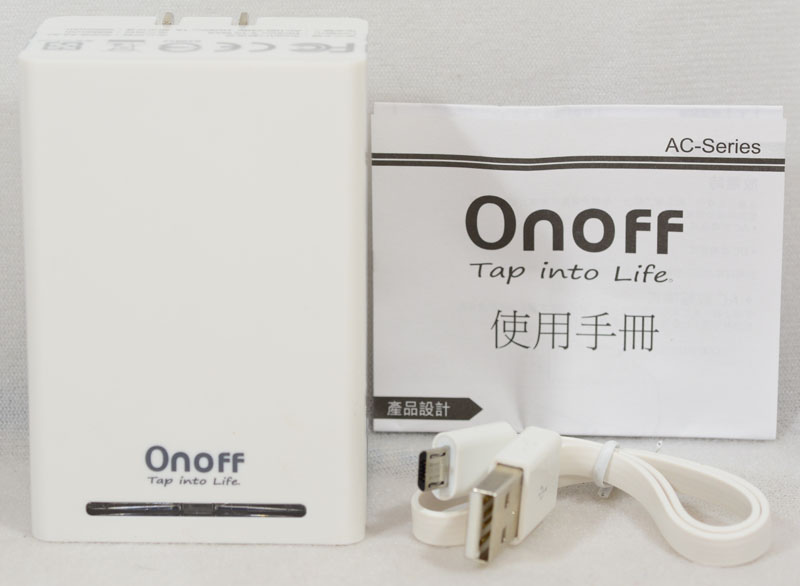

包裝內容一覽，有行動電源本體、使用手冊及白色扁式充電傳輸Micro USB短線

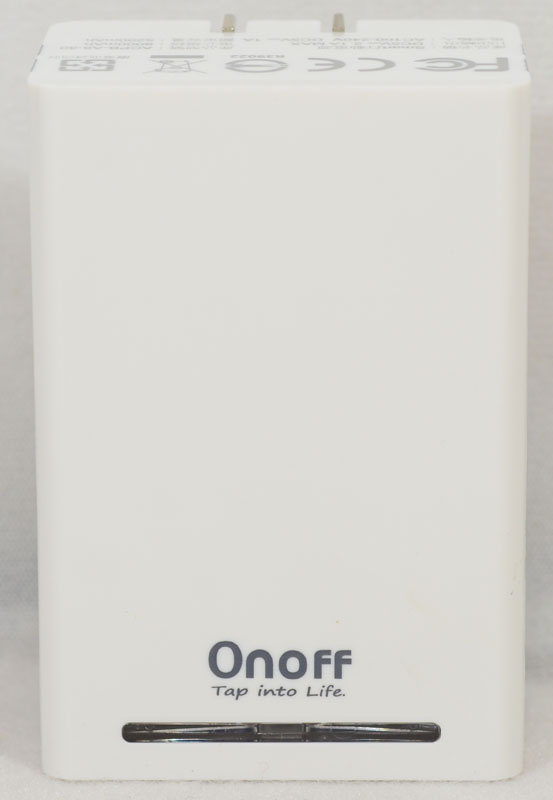

本體正面採簡約淨白風格，Onoff商標印在下方處，可經長條型透明視窗看到指示燈號

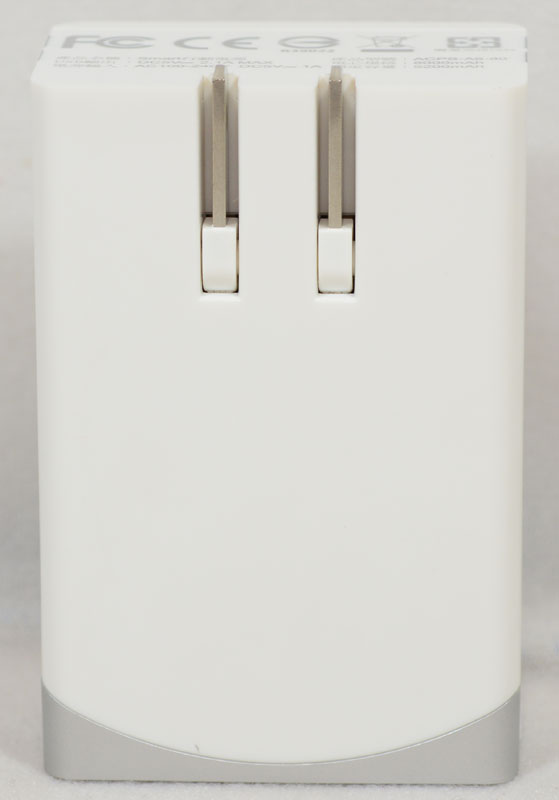

本體後方有一個折疊式AC插頭，不使用時可以收折至外殼凹槽中

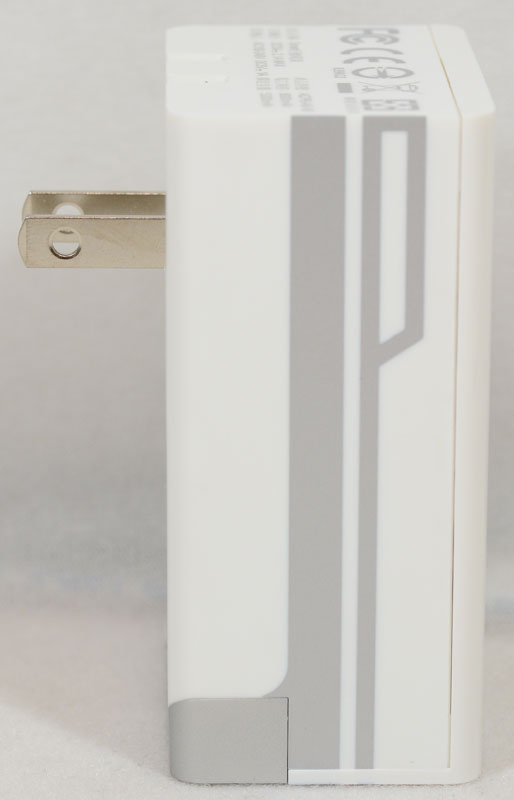

使用AC插頭時可以將其轉出，就可以插在插座上

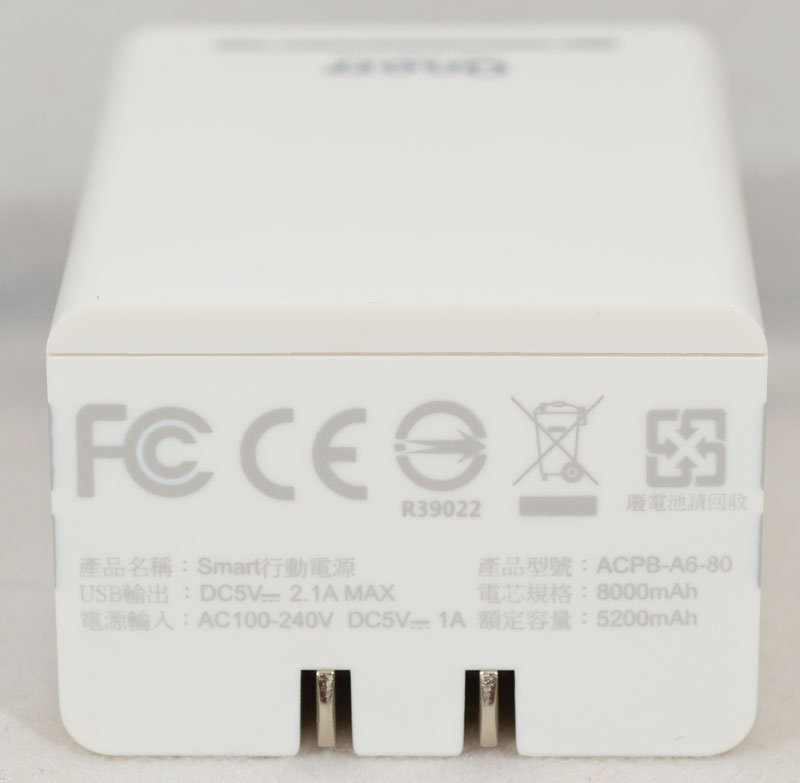

此處外殼印有FCC、CE、BSMI及回收標章，並印有產品名稱、產品型號、USB輸出、電池容量、電源輸入、額定容量等資訊
本體外殼除白色外，也搭配銀色線條及區塊來裝飾

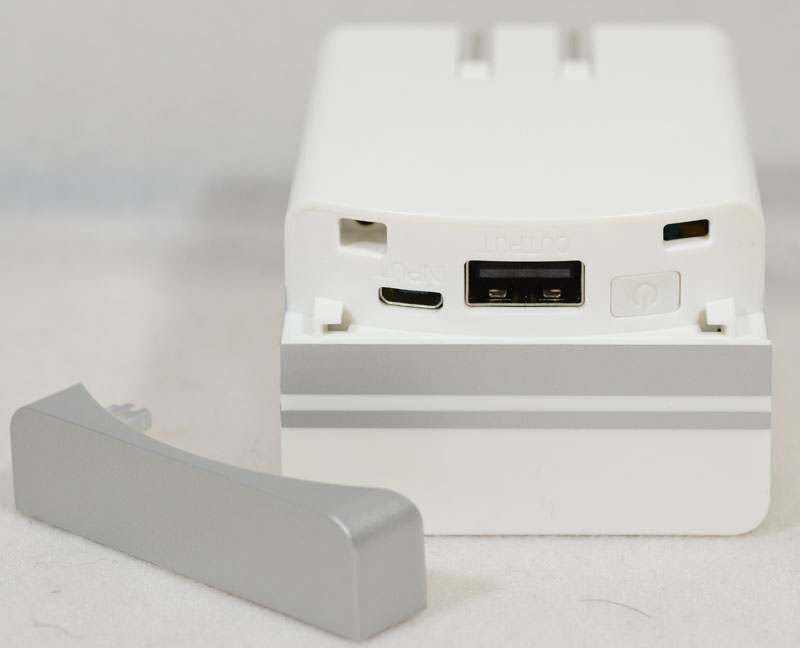

Micro USB輸入、USB A輸出、電源開關隱藏在銀色護蓋下

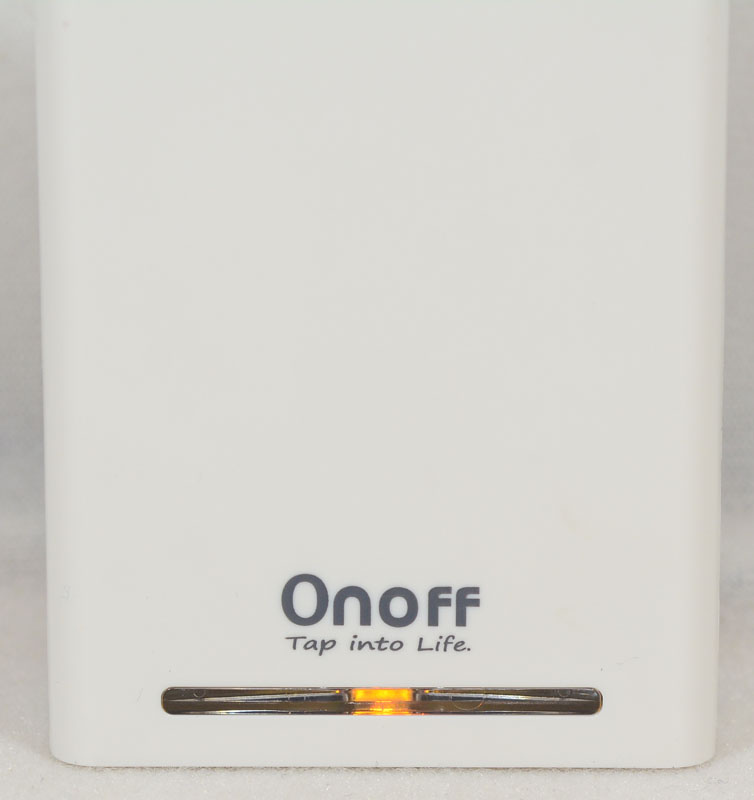

按下電源開關，透明視窗內指示燈會亮起，採用三種顏色指示內部電池容量，綠色為100%-80%、黃色為80%-40%、紅色為40%-0%，輸出時指示燈常時點亮，若沒有連接輸出，一段時間後行動電源會自動關閉，指示燈會熄滅，也可以透過長按電源開關來手動關閉輸出

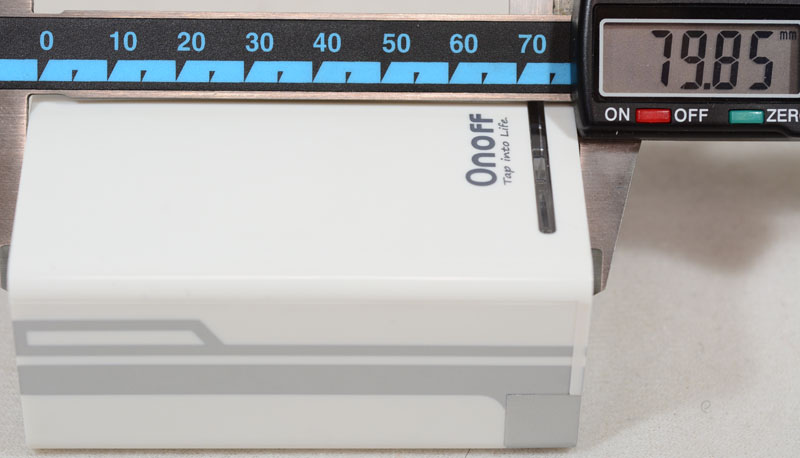

本體長度為79.9mm

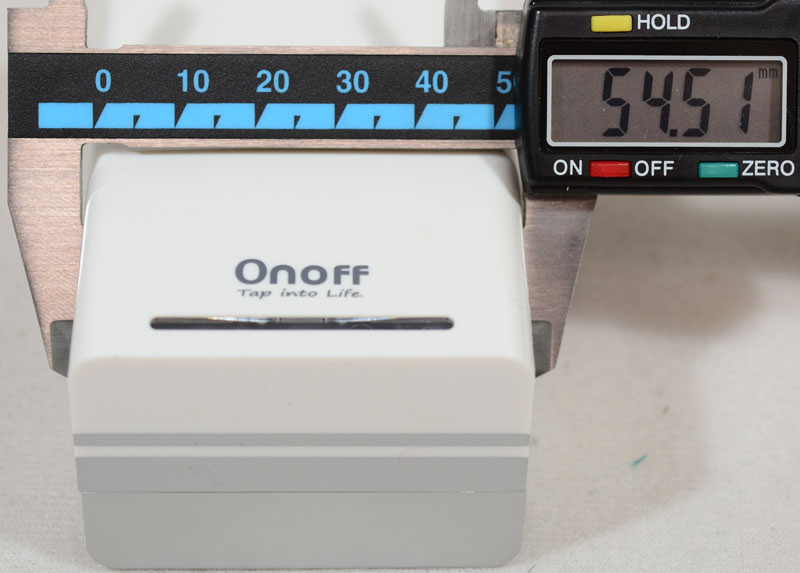

本體寬度為54.5mm

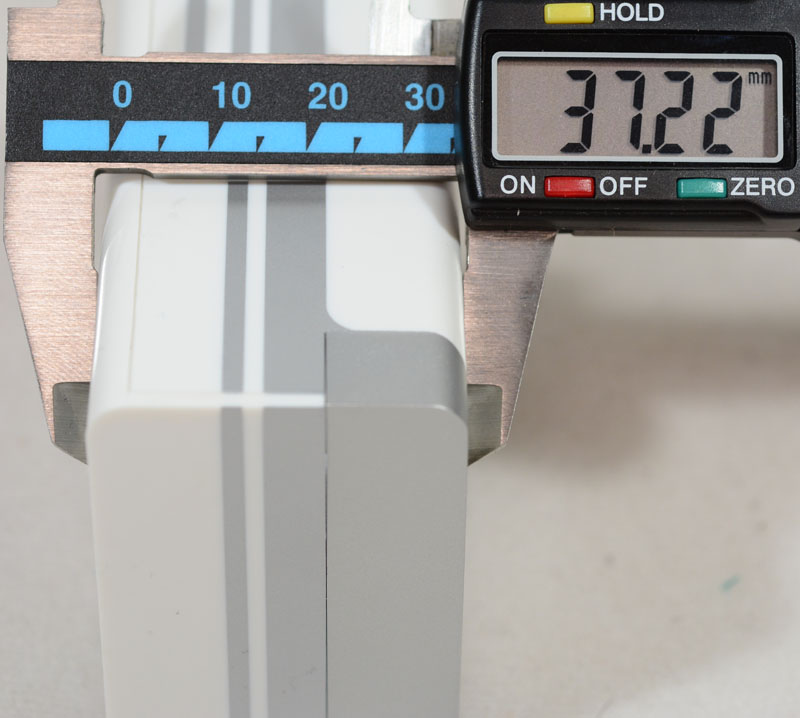

本體厚度為37.2mm

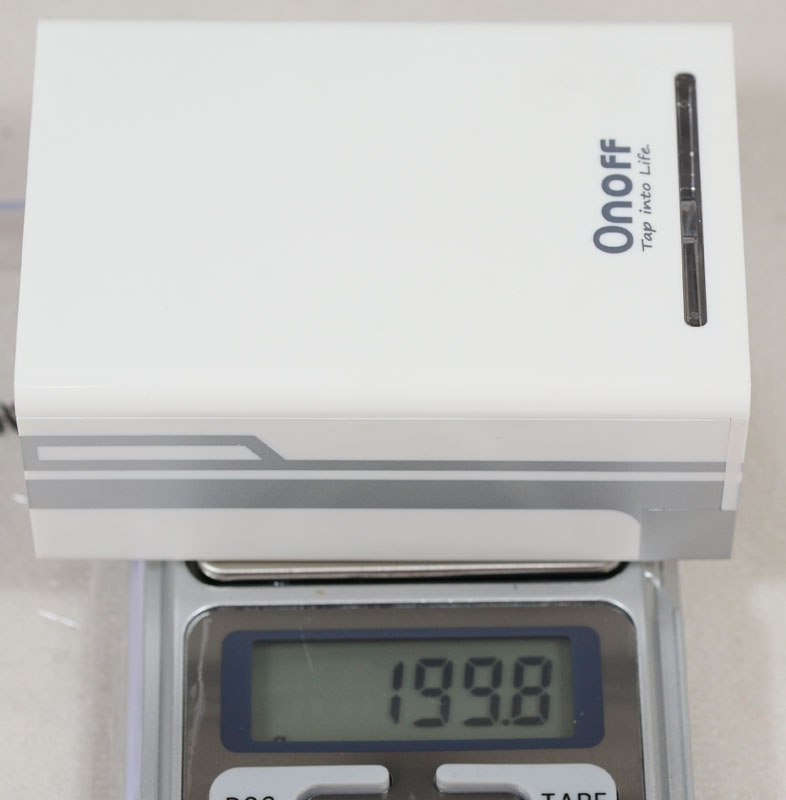

本體重量為199.8公克
內部構造圖，鋰聚合電池黏貼在黑色絕緣隔板上，電路板放置在隔板另一面

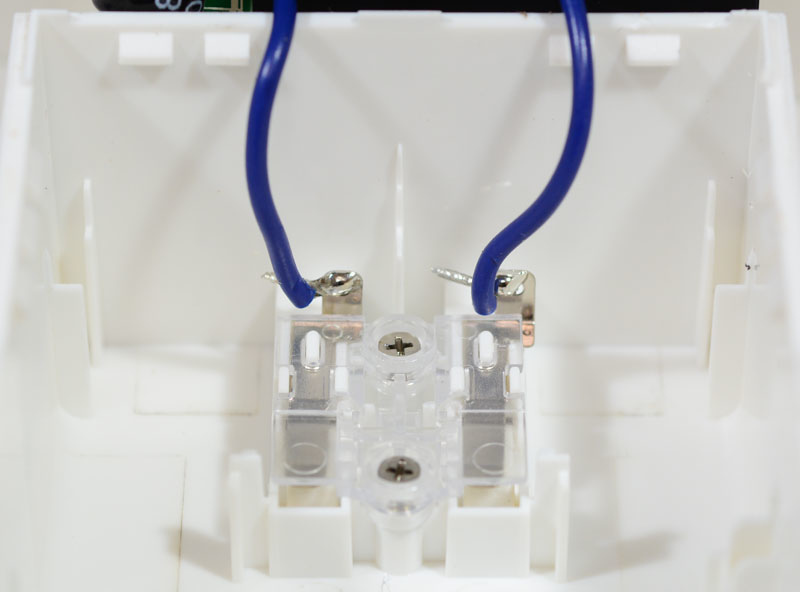

折疊式AC插頭彈簧片機構固定在外殼底部，兩個焊點裸露

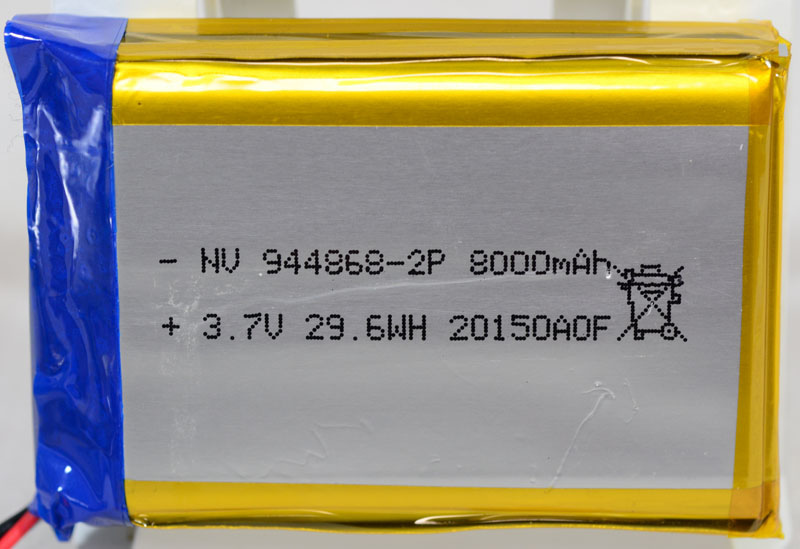

鋰聚合電池組，兩顆並聯組成3.7V 8000mAh 29.6Wh

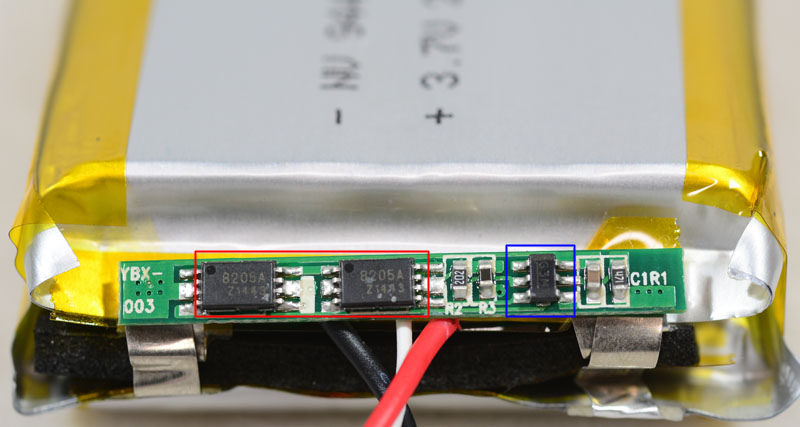

電池保護板設置在電池輸出端上，由兩顆8205A MOSFET(紅框)及鋰電池保護IC(藍框)組成，提供鋰電池端過充、過放、過電流等保護，保護板上方有一熱敏電阻(R3)，用來提供溫度保護

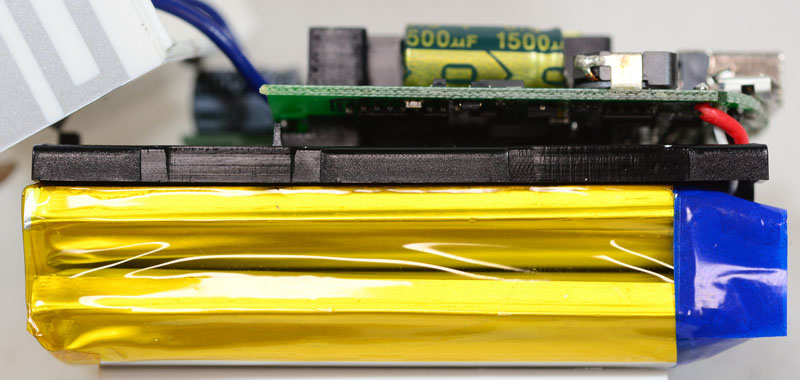

主電路板放置在黑色絕緣隔板上

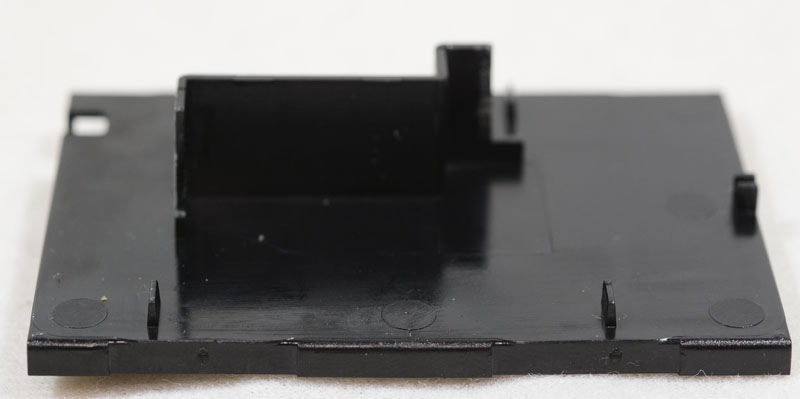

黑色絕緣隔板上直立部分用來隔絕電源轉換電路的一次側及二次側部分

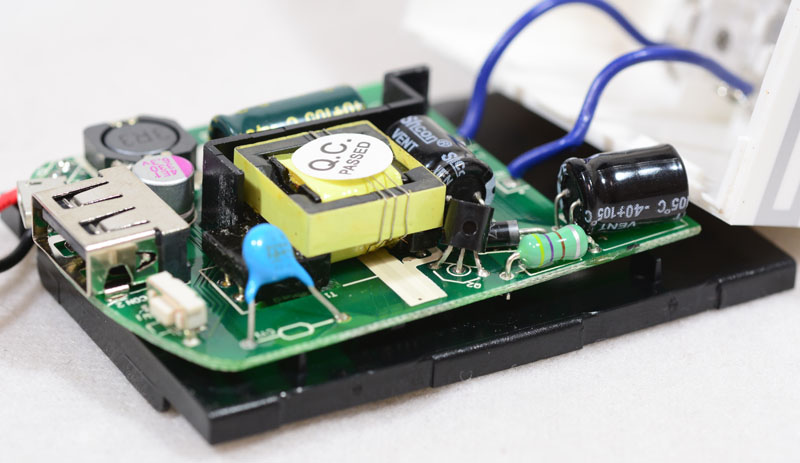

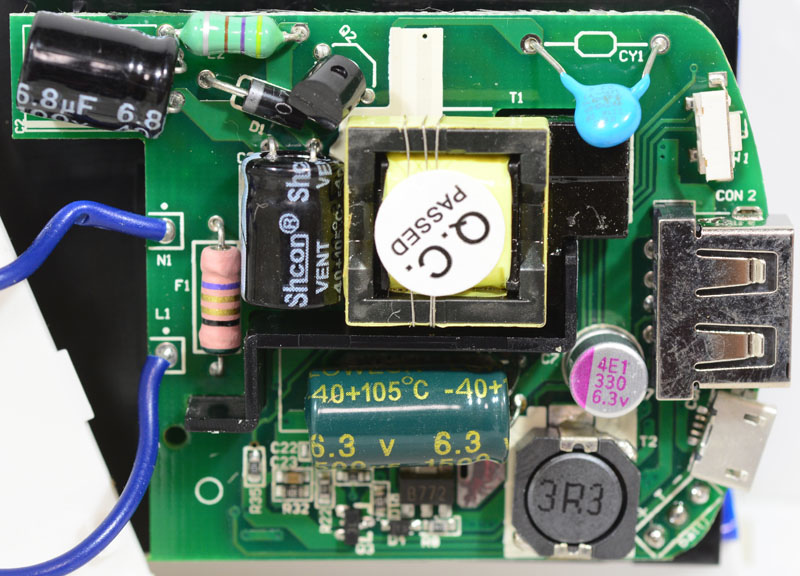

主電路板正面，大部分是AC輸入轉換DC輸出的元件，粉紅色印刷的固態電容為USB輸出端使用

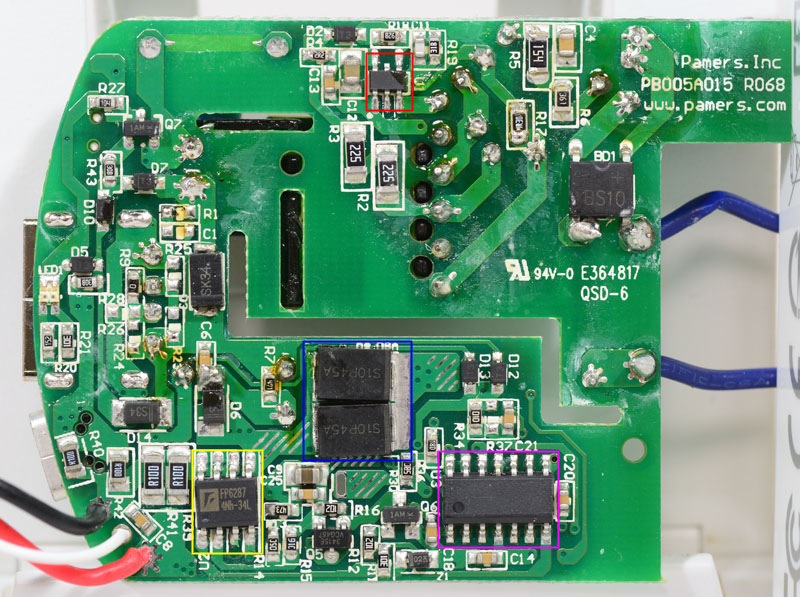

主電路板背面，紅框為AC轉DC電源電路一次側PWM IC，黃框為FP6287非同步升壓IC，將電池輸出轉換成USB輸出5V，藍框為5V升壓電路用蕭特基二極體，紫框為控制用IC，用來控制行動電源運作、電量指示燈及電池充電控制
接下來就是實際上機測試

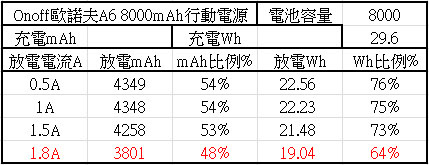

0.5A/1A/1.5A/1.8A放電mAh及Wh數據，0.5A/1A/1.5A輸出只有73%至76%可用Wh，整體轉換效率偏低，且未達到其標示額定電容量5200mAh，最高輸出1.8A下僅有64%可用Wh

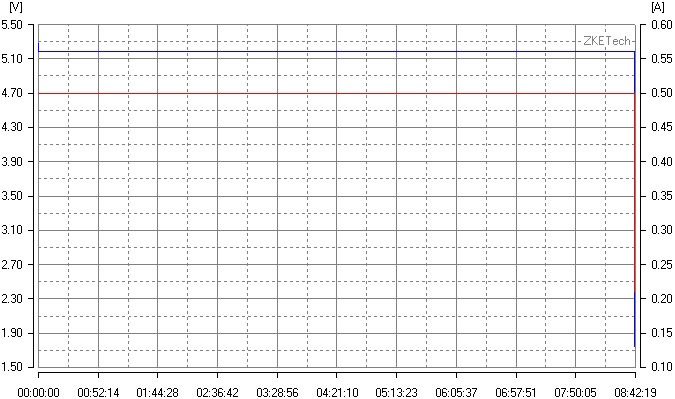

0.5A放電圖表

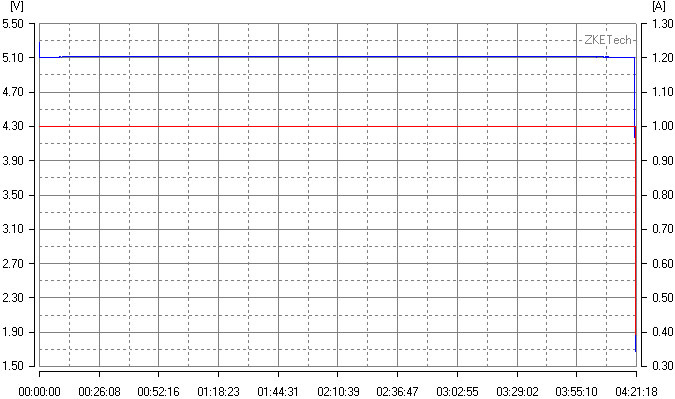

1A放電圖表

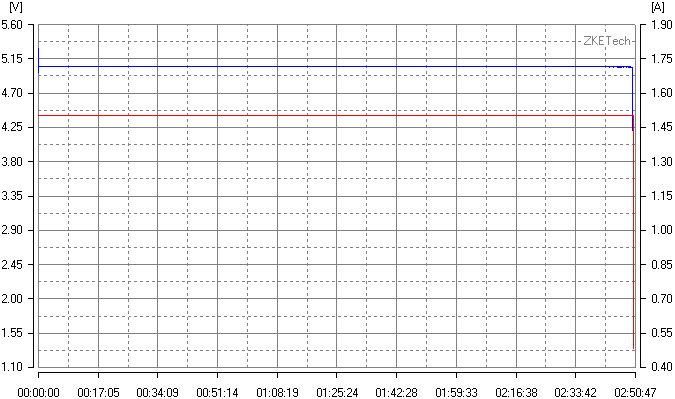

1.5A放電圖表
1.8A放電圖表，使用1.9A放電時無法長時間輸出，最後將輸出電流降至1.8A方能長時間放電，不過放電中途仍自行關閉一次

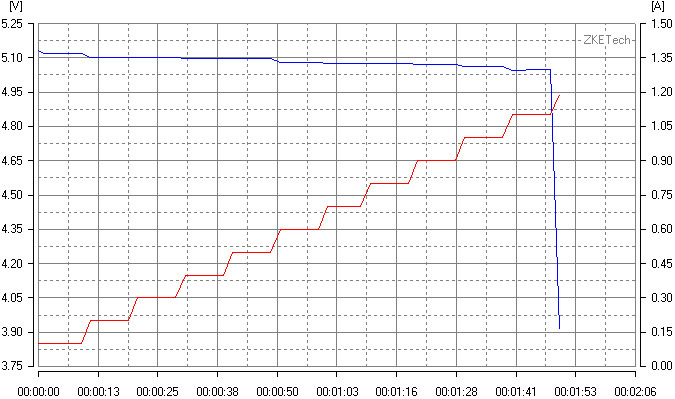

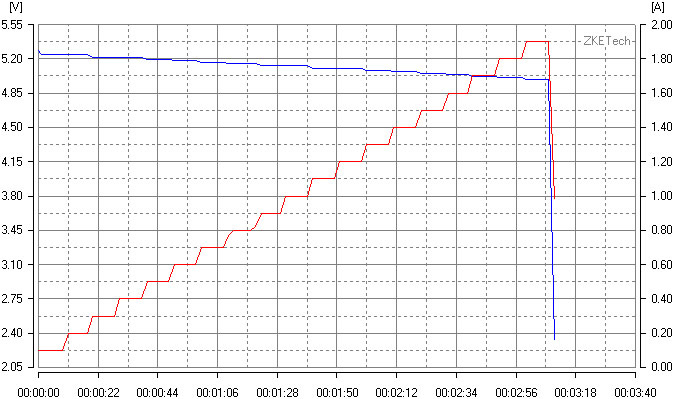

5V升壓電路輸出負載測試，當輸出電流達到1.9A時行動電源便會關閉輸出，無法達到其標示的2.1A輸出，此時行動電源指示燈會快速閃爍提醒使用者
當行動電源連接交流電時，會轉換由AC轉DC電路供電並對行動電源充電，輸出負載測試下當輸出電流超過1.1A後便會自動關閉輸出

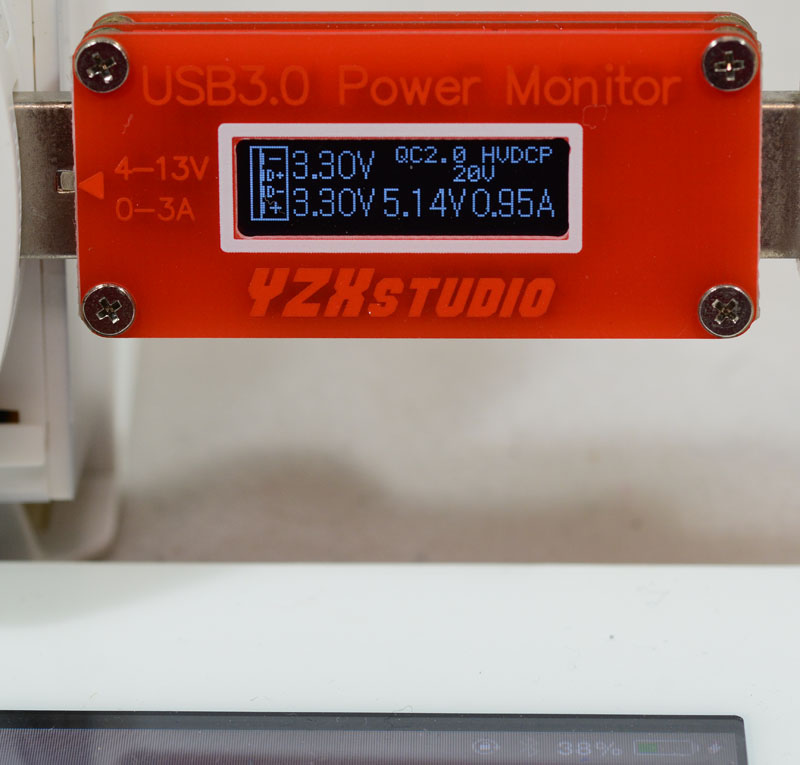

對Apple Ipad2進行充電，因為未支援Apple充電定義，所以只有0.95A的充電電流

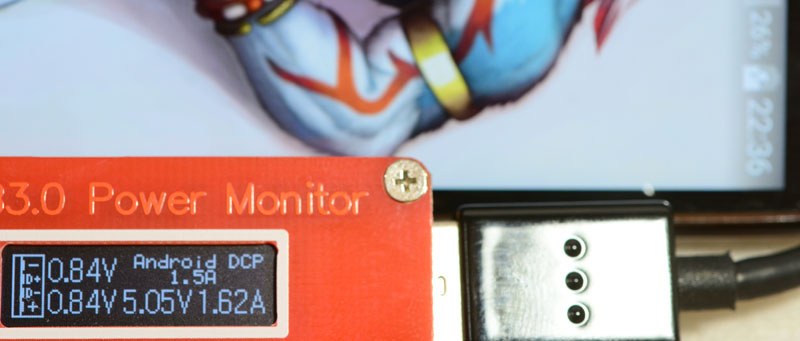

對LG G2進行充電，D+/D-短路的Android DCP充電定義，使其充電電流可達1.62A

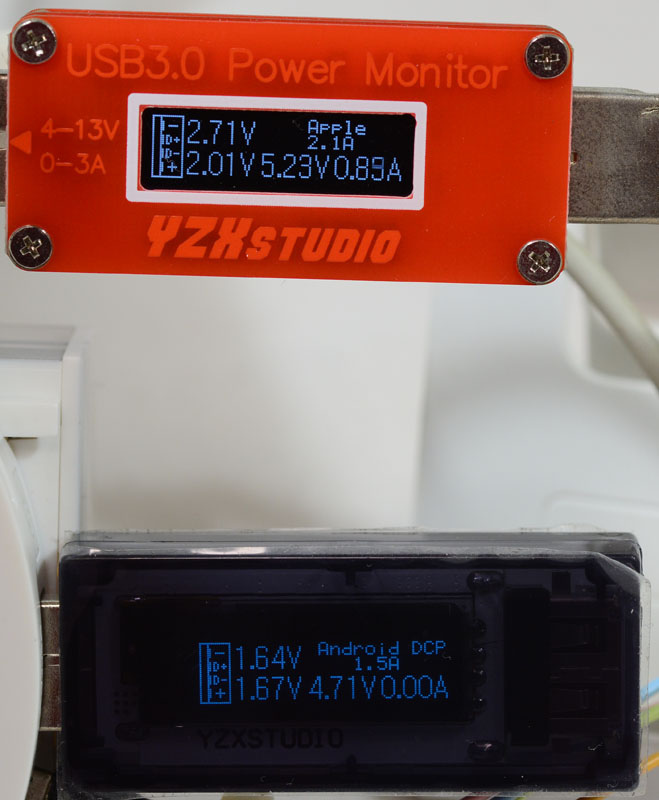

除AC充電可邊充邊用外，由Micro USB輸入的DC充電也可以邊充邊用，上方紅色儀表顯示輸入為5.23V 0.89A，下方黑色儀表顯示輸出電壓為4.71V，表示輸出端有壓降情形

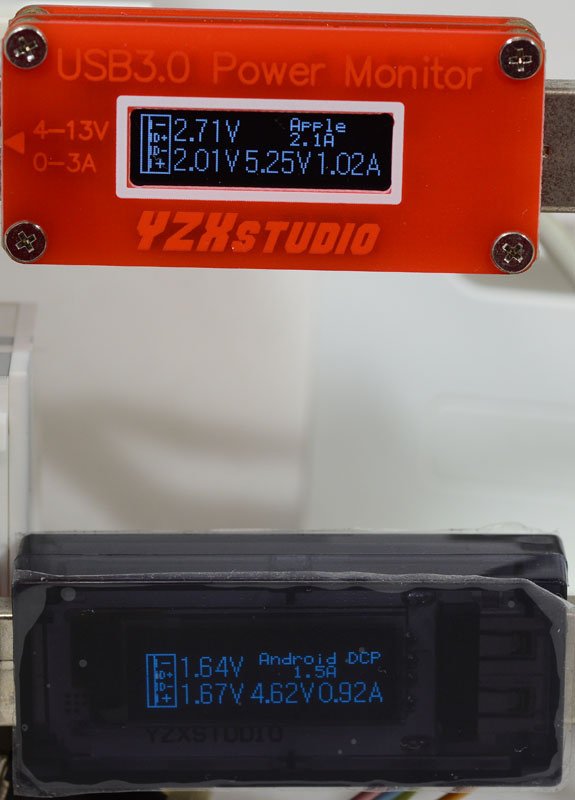

這時若接上待充電裝置，則輸出電壓會再下降一點，且輸入電流會增加，圖中輸入為5.25V 1.02A，輸出為4.62V 0.92A

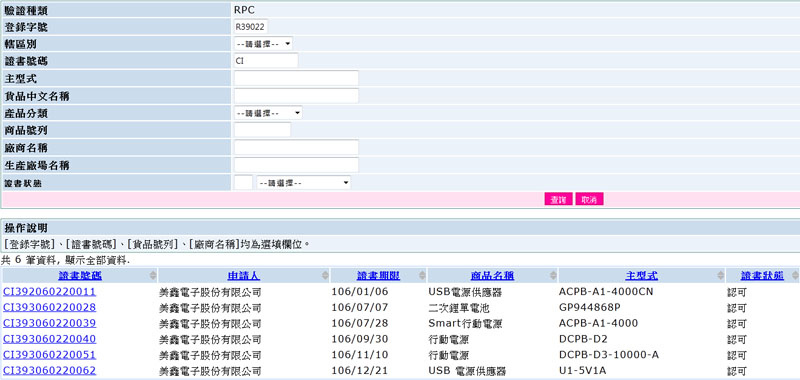

不過使用其BSMI號碼R39022至查詢網頁搜尋，發現到任證明單中SMART行動電源僅有上一代的A1 4000mAh機種(ACPB-A1-4000)，尚未見到此次測試的A6 8000mAh款式(ACPB-A6-80)，廠商認證最好要加快腳步
優點：
1.結合AC轉DC電源電路，達成AC/DC雙模式充電，在外只要有AC插座就可以充電
2.AC/DC充電時也可同時對USB裝置供電
缺點：
1.轉換效率偏低，未能達成其額定電容量輸出標示
2.USB輸出最高為1.9A(穩定輸出1.8A)，未能達到其標示2.1A最大電流
3.連接AC下USB輸出僅能達到1.1A最大輸出
4.充電速度較慢，無論使用AC或DC充電，其充電速度差異不大
報告完畢，謝謝收看
