(左起分別為三星EP-TA20CBC、三星EP-TA20JWEZMI HA511ASUS AD2022320SONY UCH10)


以往為了增加手機充電速度,均採用固定5V輸入、提高電流的方式(例如OPPOVOOC閃充,將充電電流提高到2A以上),不過提高電流後線路與接頭損失會加大,為了能夠更快的增加充電效率,各廠開始推出了高於5V電壓輸入的快充定義,其中又以Qualcomm Quick Charge 2.0(簡稱QC 2.0)為主要、其他快充的定義還有三星Adaptive Fast ChargingASUS BoostMaster(相容於QC 2.0)MTK(聯發科) Pump Express PlusTI MaxCharge等,未來USB 3.1以及Apple也會有自己的快充定義,目前也已經推出QC 3.0快充定義了

快充可以透過原有的Micro USB數據充電線,搭配具備快充的充電器,在支援快充的手機上可以節省最大75%的充電時間,對於電池容量越來越大的裝置,可有效減少充電等待的時間



以下是手上幾款支援QC 2.0的充電器簡介及測試



1.ASUS AD2022320柏怡版快速充電器

ASUS這款支援BoostMaster快充技術(相容於QC 2.0),具備一個USB A座輸出


輸出規格,為5V 2A或是9V 2A,代工商為柏怡電子


使用QC 2.0測試器對其送QC 2.0 HVDCP 9V的定義,可以正常輸出9V


使用QC 2.0測試器對其送QC 2.0 HVDCP 12V的定義,因為未支援,仍只輸出9V


不過當其搭配特定的USB測試儀表時,會發生移除QC 2.0測試器後(USB儀表未移除)仍舊會停留在9V輸出的狀況


轉換效率列表,9V輸出效率較佳,待機功耗為41mW(0.041W)


5V輸出下負載測試,當電流超過2.1A後便截止輸出,隨電流增大5V輸出電壓下降,無線損補償


9V輸出下負載測試,當電流超過2.3A後便截止輸出,隨電流增大9V輸出電壓緩慢上升,有線損補償

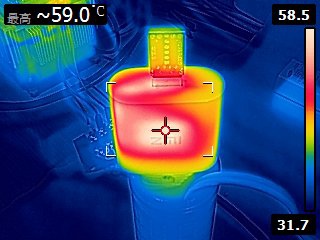

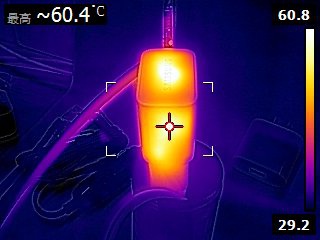

9V 2A輸出30分鐘後溫度最高點




2.三星EP-TA20CBC盈聚版快速充電器

三星EP-TA20CBCGALAXY S6隨附的快速充電器,頂部印有三星商標


側面印上Adaptive Fast Charging字樣及閃電logo,表示支援快充


輸出規格為5V 2A9V 1.67A,代工廠商為盈聚電子


使用QC 2.0測試器對其送QC 2.0 HVDCP 9V的定義,可以正常輸出9V


使用QC 2.0測試器對其送QC 2.0 HVDCP 12V的定義,因為未支援,仍只輸出9V


轉換效率列表,9V輸出效率較佳,待機功耗為15mW(0.015W)


5V輸出下負載測試,當電流超過2.3A後便截止輸出,隨電流增大5V輸出電壓上升,有線損補償


9V輸出下負載測試,當電流超過1.8A後便截止輸出,隨電流增大9V輸出電壓上升,有線損補償

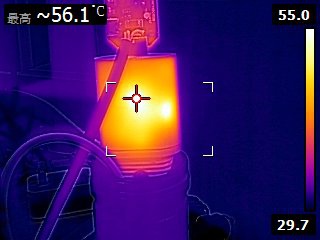

9V 1.67A輸出30分鐘後溫度最高點




3. 三星EP-TA20JWE快速充電器

三星EP-TA20JWENOTE 4隨附的快速充電器,頂部印有三星商標


側面印上Adaptive Fast Charging字樣及閃電logo,表示支援快充


輸出規格為5V 2A9V 1.67A


使用QC 2.0測試器對其送QC 2.0 HVDCP 9V的定義,可以正常輸出9V


使用QC 2.0測試器對其送QC 2.0 HVDCP 12V的定義,因為未支援,仍只輸出9V


轉換效率列表,5V/9V輸出效率相近,但5V低負載下效率較佳,待機功耗為65mW(0.065W)


5V輸出下負載測試,當電流超過2.1A後便截止輸出,隨電流增大5V輸出電壓維持不變,無線損補償


9V輸出下負載測試,接近最高截止電流前產生明顯壓降,當電流超過2.1A後便截止輸出,隨電流增大9V輸出電壓維持不變,無線損補償


9V 1.67A輸出30分鐘後溫度最高點




3.SONY UCH10快速充電器

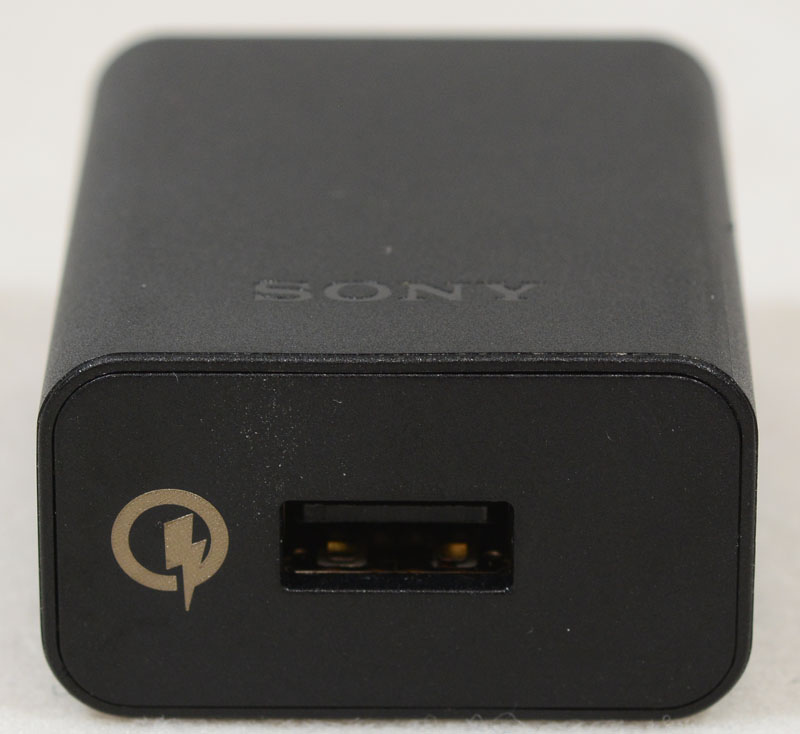

SONY UCH10USB A座輸出旁有印上Qualcomm QC2.0快充商標

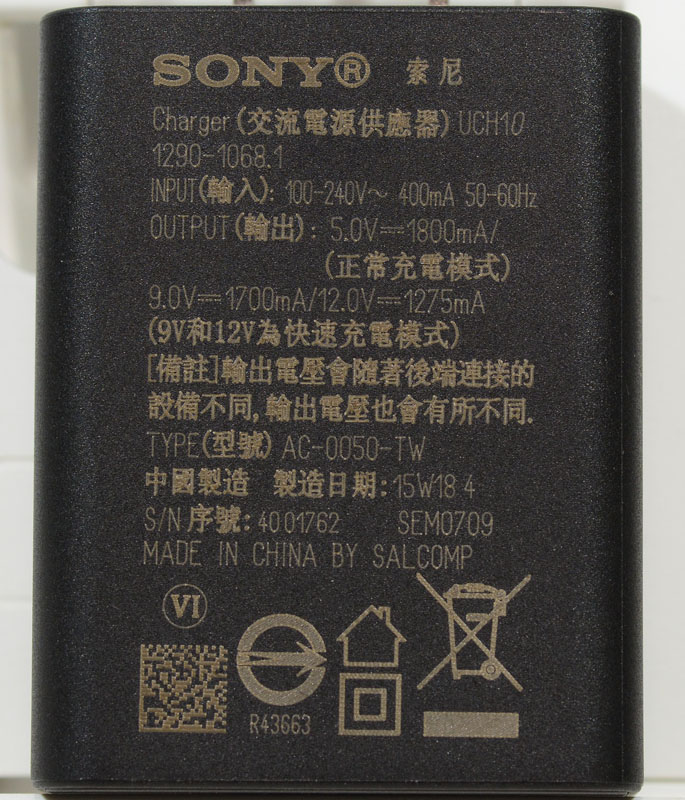

輸出規格為5V 1.8A9V 1.7A12V 1.275A三種,由SALCOMP(璽合康)代工製作

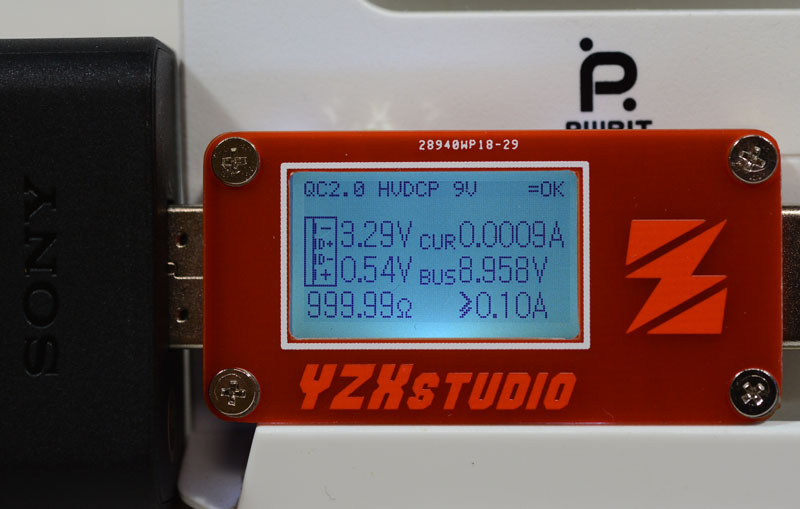

使用QC 2.0測試器對其送QC 2.0 HVDCP 9V的定義,可以正常輸出9V

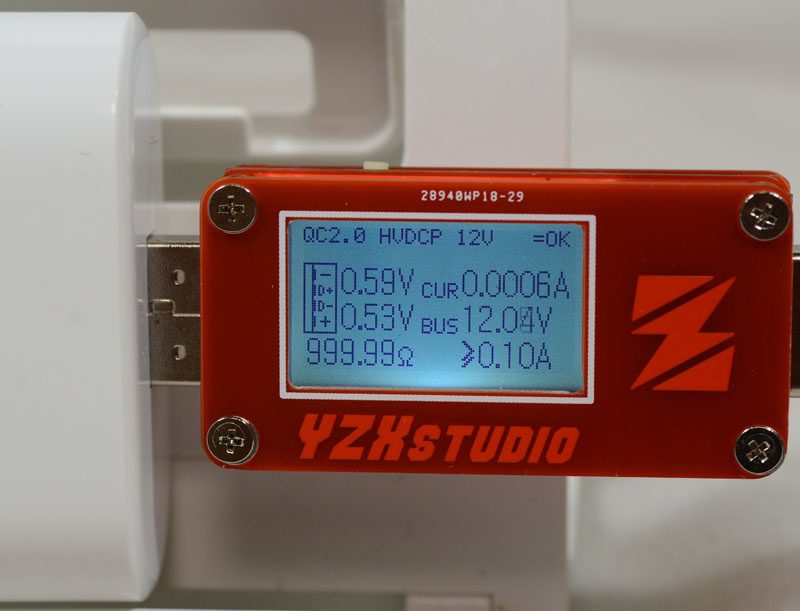

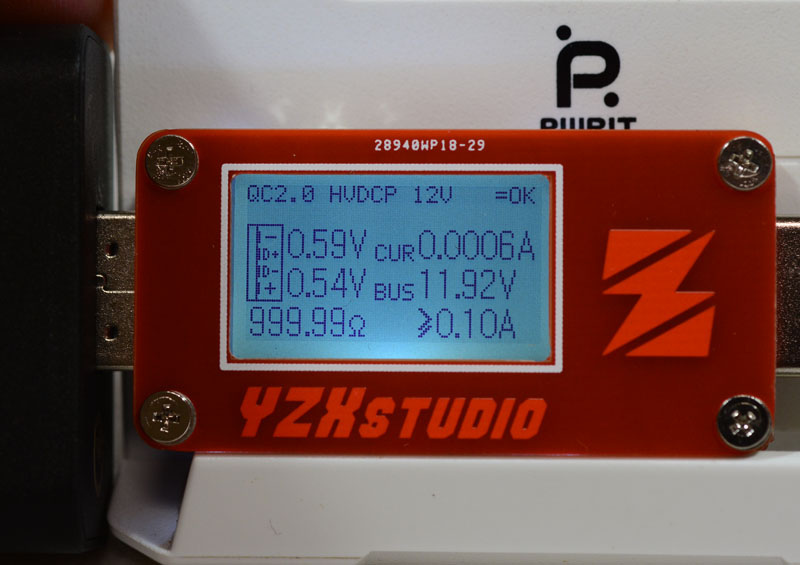

使用QC 2.0測試器對其送QC 2.0 HVDCP 12V的定義,可以正常輸出12V

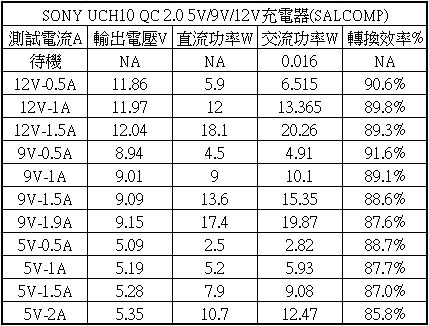

轉換效率列表,12V輸出效率較佳,最高可達90.6%,待機功耗為16mW(0.016W)

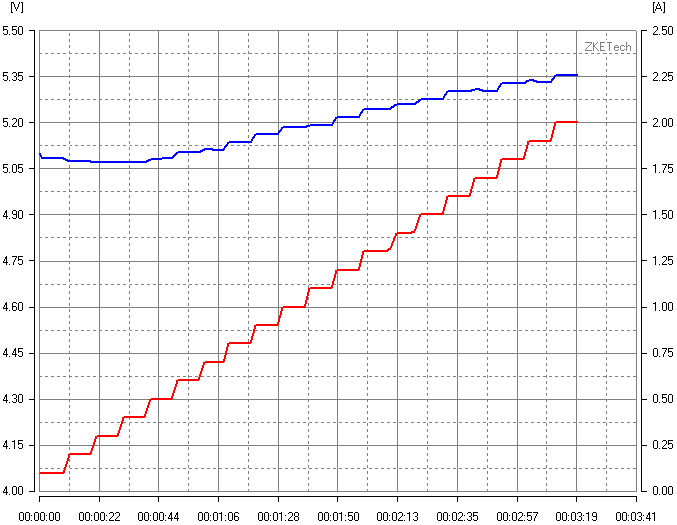

5V輸出下負載測試,當電流超過2A後便截止輸出,隨電流增大5V輸出電壓上升,有線損補償

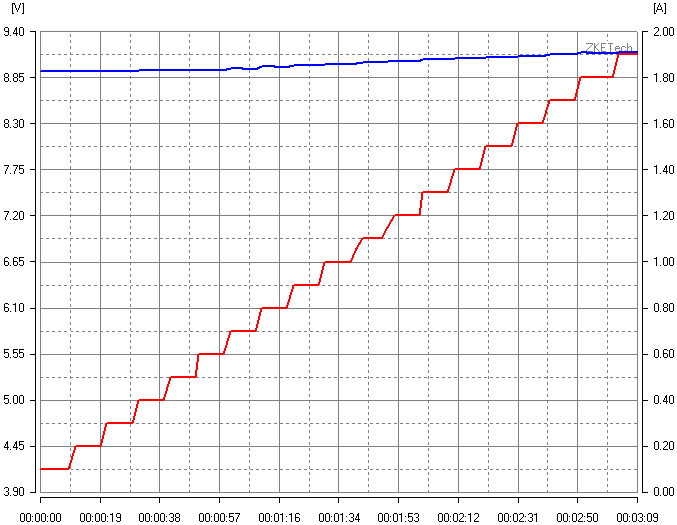

9V輸出下負載測試,當電流超過1.9A後便截止輸出,隨電流增大9V輸出電壓上升,有線損補償

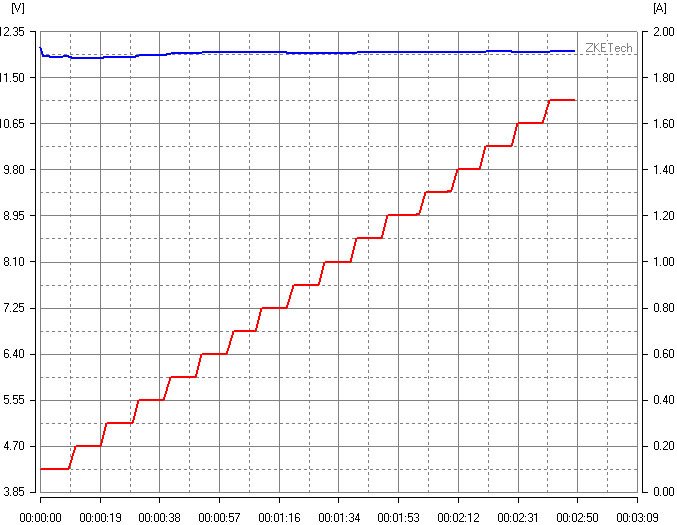

12V輸出下負載測試,當電流超過1.5A後便截止輸出,隨電流增大12V輸出電壓上升,有線損補償

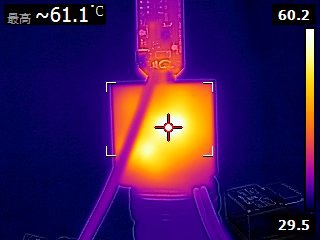

9V 1.7A輸出30分鐘後溫度最高點




5.ZMI HA511快速充電器

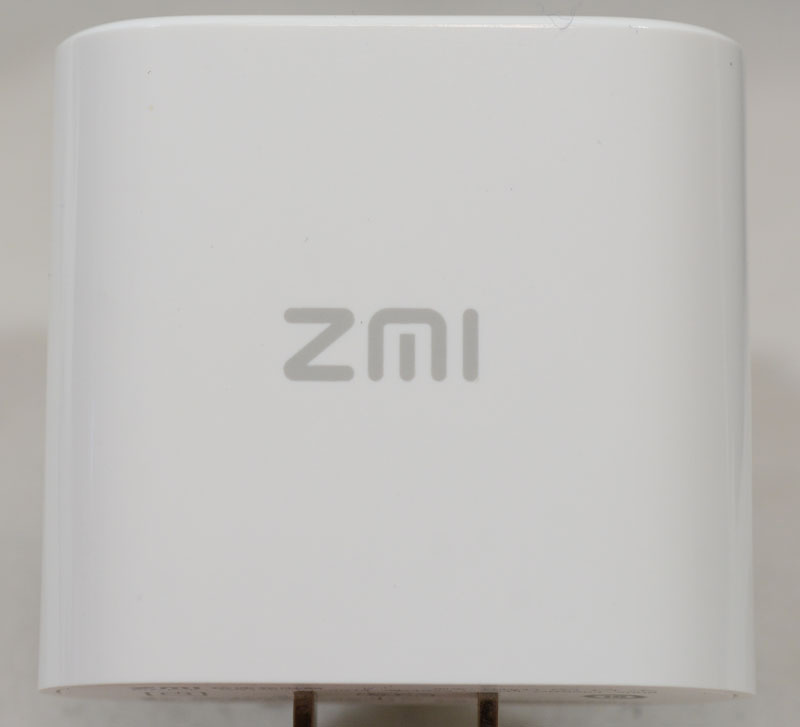

ZMI HA511為小米供應鏈中紫米電子製作的5V/9V/12V快速充電器,白色亮面外殼上印有ZMI商標

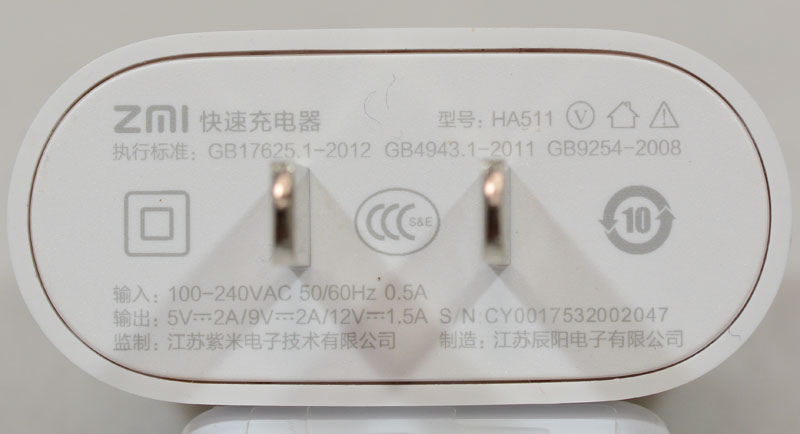

印在插頭部的輸出規格,提供5V 2A9V 2A12V 1.5A三種輸出

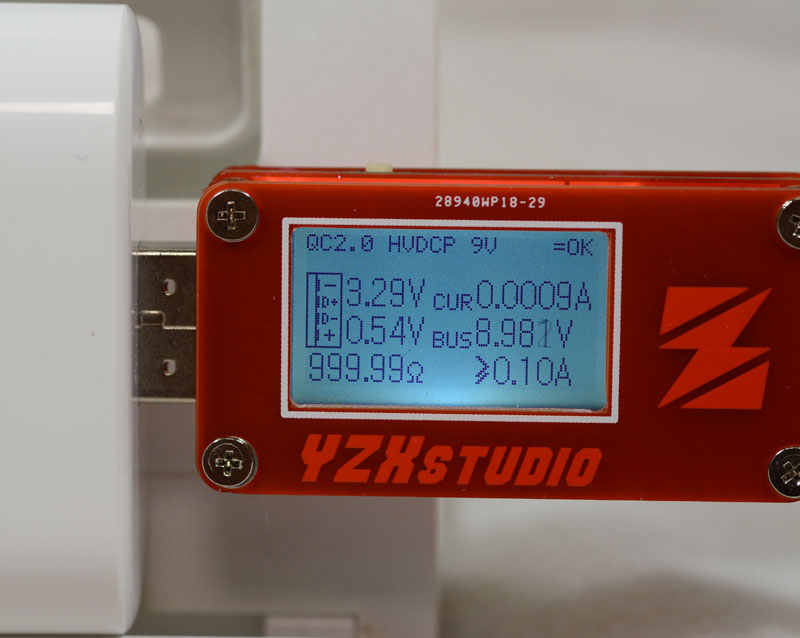

使用QC 2.0測試器對其送QC 2.0 HVDCP 9V的定義,可以正常輸出9V


使用QC 2.0測試器對其送QC 2.0 HVDCP 12V的定義,可以正常輸出12V

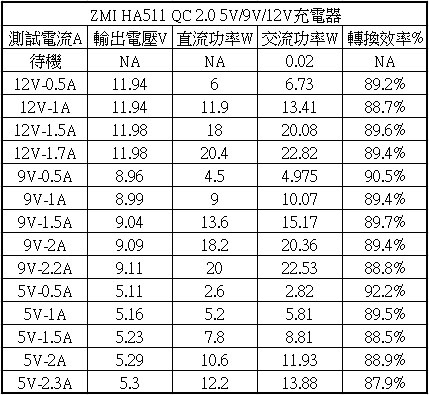

轉換效率列表,三者輸出效率差異不大,但平均都有92.2%~87.9%的水準

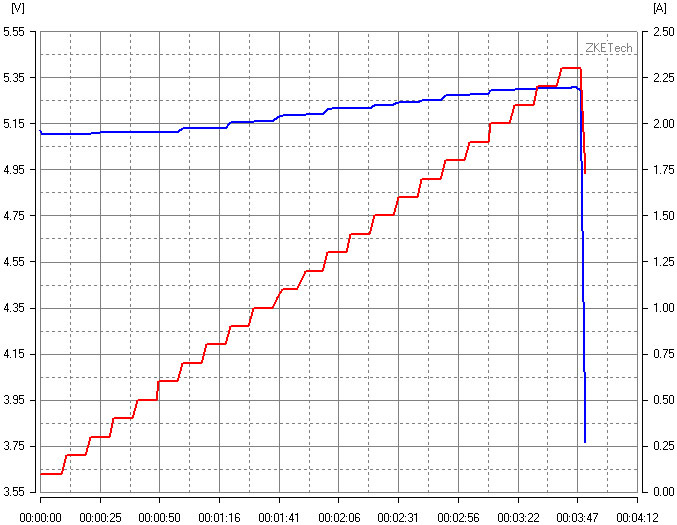

5V輸出下負載測試,當電流超過2.3A後便截止輸出,隨電流增大5V輸出電壓上升,有線損補償

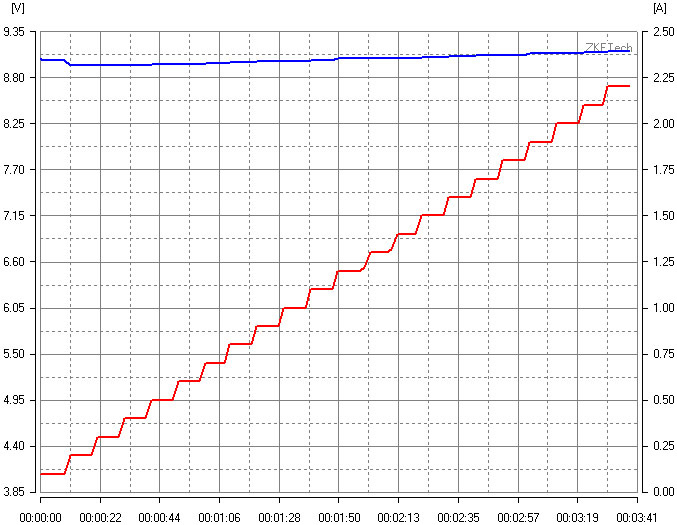

9V輸出下負載測試,當電流超過2.2A後便截止輸出,隨電流增大9V輸出電壓上升,有線損補償

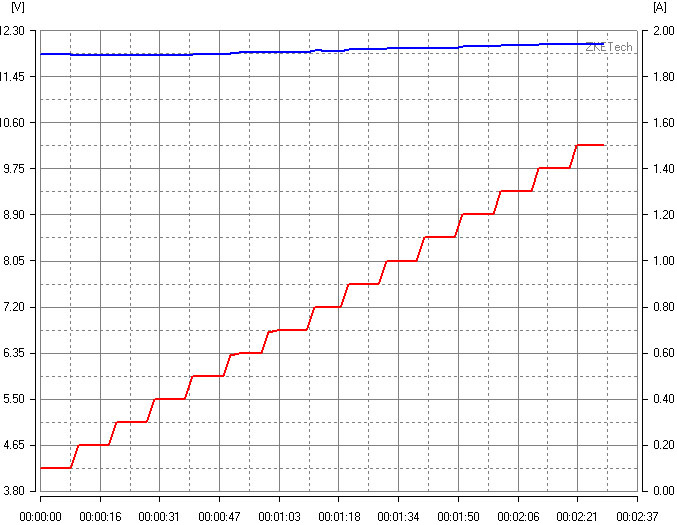

12V輸出下負載測試,當電流超過1.7A後便截止輸出,隨電流增大12V輸出電壓上升,有線損補償

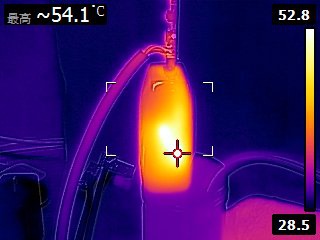

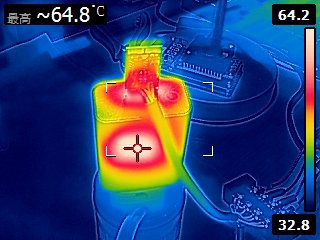

9V 2A輸出30分鐘後溫度最高點


 ----------------------------------------------------------------------------------------

10/18新增四款QC 2.0快充充電器


左起依序為HTC TC P1000-US、三星EP-TA20JWS、樂視A78-120100、AUKEY PA-U28


6.AUKEY PA-U28快速充電器

外盒包裝


配件一覽,除充電器本身外還送一條傳輸充電線

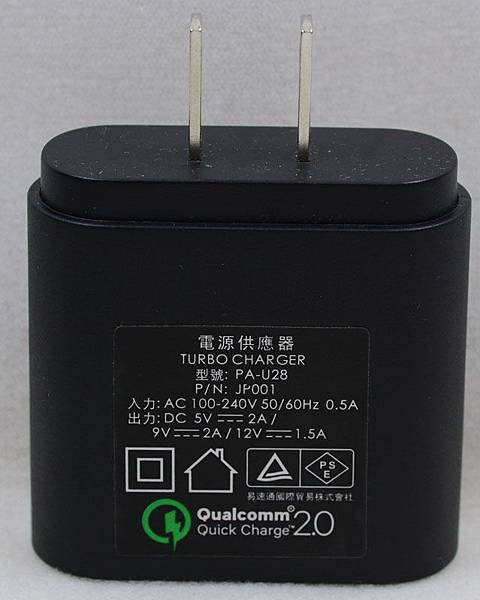

中文規格貼紙貼在側面,提供5V/2A、9V/2A、12V/1.5A三種輸出


英文型號規格則是印在橘色USB A插座兩旁


使用QC 2.0測試器對其送QC 2.0 HVDCP 5V的定義,可以正常輸出5V


使用QC 2.0測試器對其送QC 2.0 HVDCP 9V的定義,可以正常輸出9V


使用QC 2.0測試器對其送QC 2.0 HVDCP 12V的定義,可以正常輸出12V

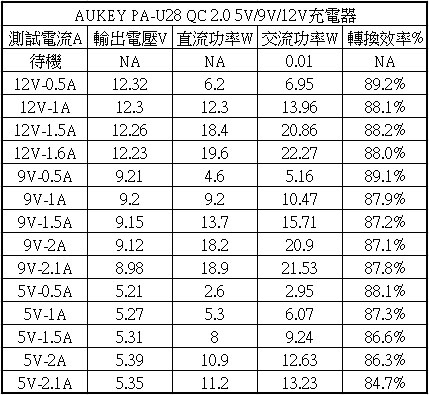

轉換效率列表,三電壓輸出效率落在89.2%~84.7%的水準,各電壓低電流輸出表現較佳


5V輸出下負載測試,當電流超過2.1A後便截止輸出,隨電流增大5V輸出電壓上升,有線損補償


9V輸出下負載測試,當電流超過2A後輸出電壓發生微幅下降,超過2.1A後便完全截止輸出,隨電流增大9V輸出電壓下降,無線損補償


12V輸出下負載測試,當電流超過1.6A後輸出電壓發生大幅下降,超過2A後再度發生壓降,超過2.1A後便完全截止輸出,隨電流增大12V輸出電壓下降,無線損補償


9V 2A輸出30分鐘後溫度最高點



7.HTC TC P1000-US快速充電器

亮面外殼有印上HTC商標,表面較易看出使用的刮傷



頂部USB A插座旁有一個Qualcomm Quick Charge 2.0的logo


規格印在另一面外殼上,提供5V/1.67A、9V/1.67A、12V/1.25A三種輸出


使用QC 2.0測試器對其送QC 2.0 HVDCP 5V的定義,可以正常輸出5V


使用QC 2.0測試器對其送QC 2.0 HVDCP 9V的定義,可以正常輸出9V


使用QC 2.0測試器對其送QC 2.0 HVDCP 12V的定義,可以正常輸出12V

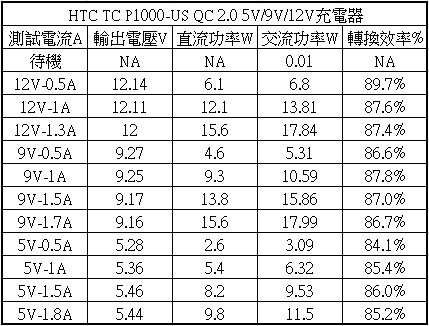

轉換效率列表,三電壓輸出效率差異不大,平均有89.7%~84.1%的水準,12V低電流輸出下有最高效率


5V輸出下負載測試,當電流超過1.8A後便截止輸出,隨電流增大5V輸出電壓上升,有線損補償


9V輸出下負載測試,當電流超過1.7A後輸出電壓發生下降,超過1.8A後便截止輸出,隨電流增大9V輸出電壓下降,無線損補償


12V輸出下負載測試,當電流超過1.3A後輸出電壓發生明顯下降,超過1.7A後輸出電壓再度下降,超過1.8A便完全截止輸出,隨電流增大12V輸出電壓下降,無線損補償


9V 1.67A輸出30分鐘後溫度最高點



8.三星EP-TA20JWS快速充電器

外觀與其他三星快充充電器相同,規格方面同樣提供5V/2A及9V/1.67A


使用QC 2.0測試器對其送QC 2.0 HVDCP 5V的定義,可以正常輸出5V


使用QC 2.0測試器對其送QC 2.0 HVDCP 9V的定義,可以正常輸出9V

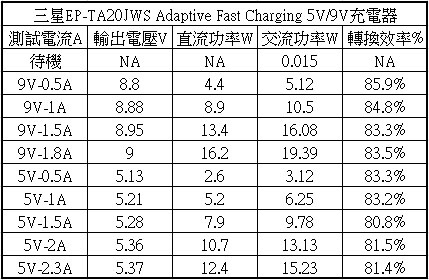

轉換效率列表,兩者輸出效率差異不大,介在85.9%~80.8%之間


5V輸出下負載測試,當電流超過2.3A後便截止輸出,隨電流增大5V輸出電壓上升,有線損補償


9V輸出下負載測試,當電流超過1.9A後便截止輸出,隨電流增大9V輸出電壓微幅上升,有線損補償


9V 1.67A輸出30分鐘後溫度最高點



9.Letv樂視A78-120100快速充電器

此款為Letv樂視X800隨附的快速充電器

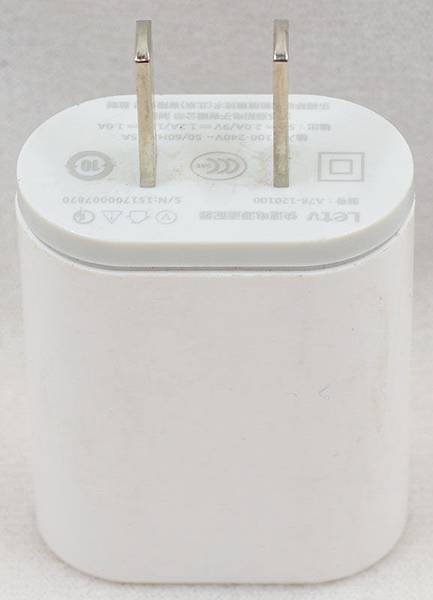

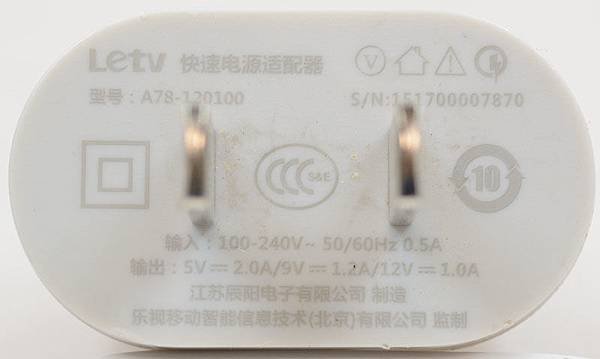

規格數據印在插頭側外殼,提供5V/2A、9V/1.2A、12V/1A三種輸出


使用QC 2.0測試器對其送QC 2.0 HVDCP 5V的定義,可以正常輸出5V


使用QC 2.0測試器對其送QC 2.0 HVDCP 9V的定義,可以正常輸出9V


使用QC 2.0測試器對其送QC 2.0 HVDCP 12V的定義,可以正常輸出12V

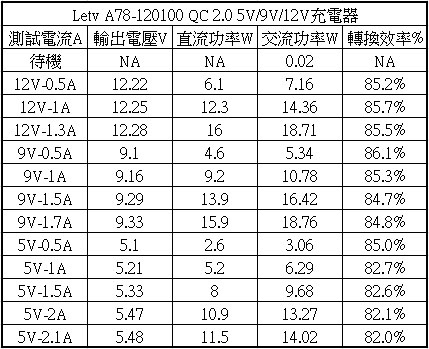

轉換效率列表,三者輸出效率差異不大,平均在86.1%~82%範圍中


5V輸出下負載測試,當電流超過2.1A後便截止輸出,隨電流增大5V輸出電壓上升,有線損補償


9V輸出下負載測試,當電流超過1.8A後便截止輸出,隨電流增大9V輸出電壓上升,有線損補償


12V輸出下負載測試,當電流超過1.3A後便截止輸出,隨電流增大12V輸出電壓上升,有線損補償


12V 1A輸出30分鐘後溫度最高點



後續若有收到其他快充充電器後會繼續更新

(待續)
