產品規格:

型號:C2PTE

輸入規格:DC12-24V4.2A

輸出規格:VoltiQ輸出埠5V/3AQC 3.0 Type-C輸出埠3.6-6.5V/3A6.5V-9V/2A9-12V/1.5A



包裝外盒採白色底搭配黑白圖形及字體印刷,十分簡單,後方代理商額外貼上中文說明貼紙,並有QR碼可連結說明網頁

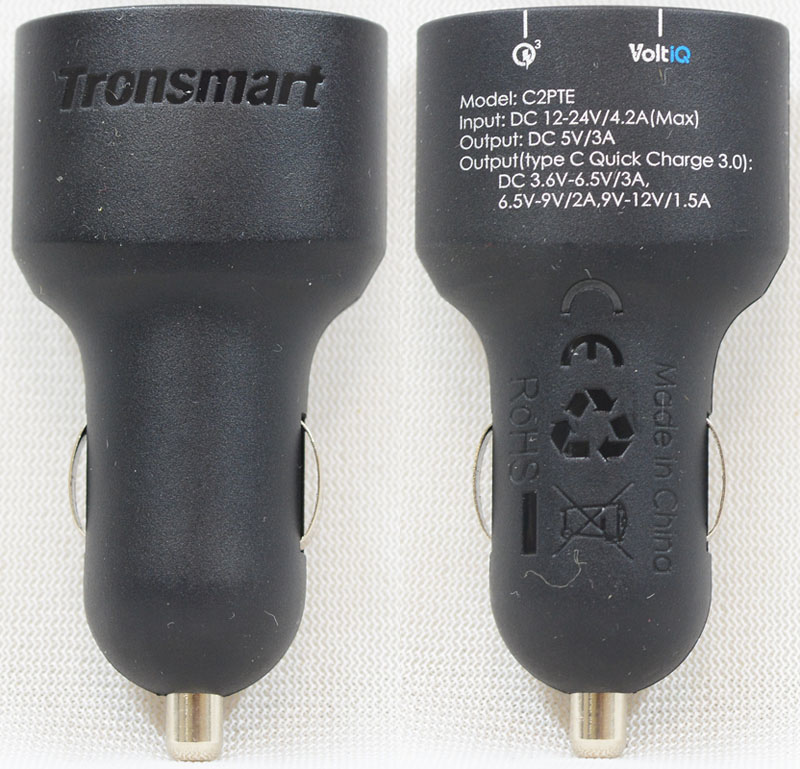

充電器本體採消光黑塑膠,正面有Tronsmart字樣凹印,背面印上型號、輸入及輸出規格,靠近頂部輸出埠位置有輸出埠種類指示印記

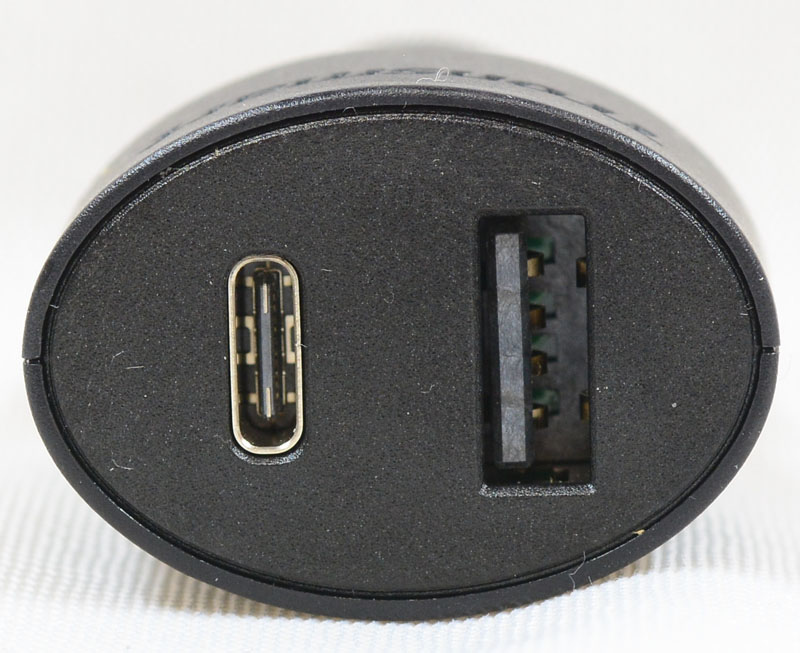

頂部兩組輸出埠,Type-C插座提供高通QC 3.0快充輸出,黑色USB A插座提供VoltiQ智慧辨識5V輸出

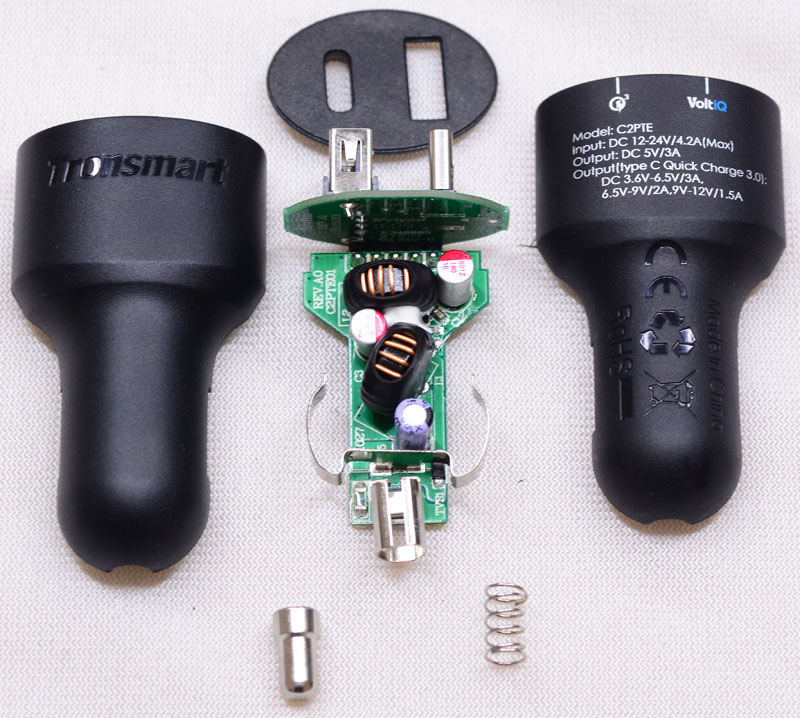

充電器結構圖,於印字面背蓋內側有貼上導熱貼片

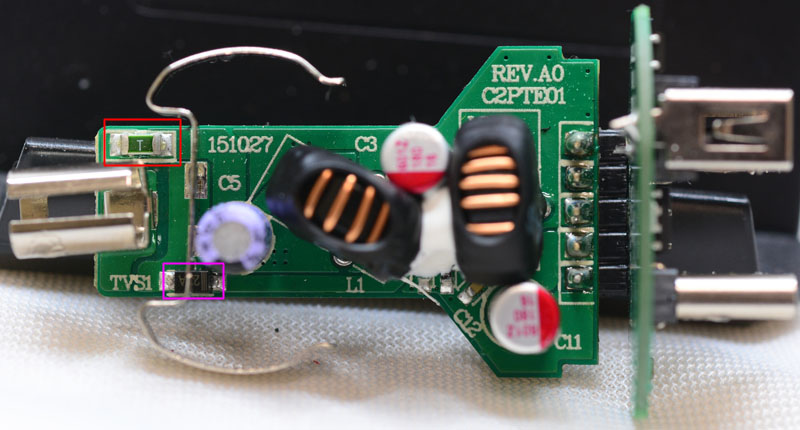

電路板正面,紅色框保險絲及紫色框突波吸收二極體提供電源輸入端保護

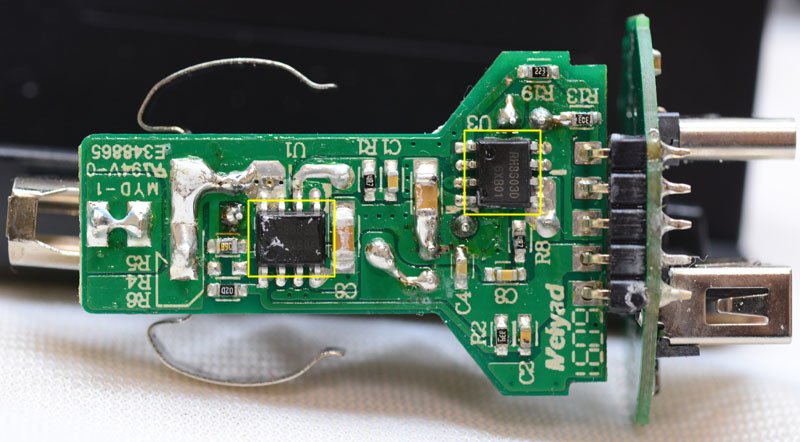

電路板背面,黃色框為RH8603D同步降壓穩壓IC,整合了MOSFET,可提供連續3A負載電流,兩顆穩壓IC分別負責5VQC 3.0輸出電源轉換使用

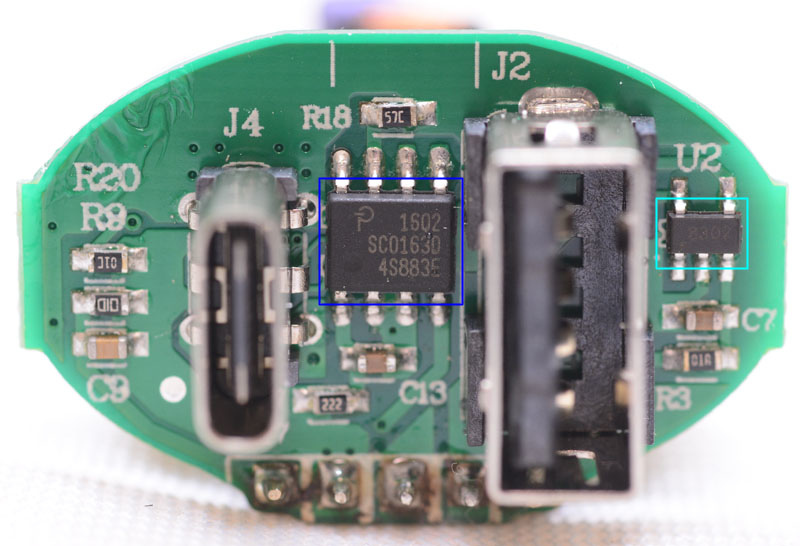

輸出插座電路板,正面藍色框為Type-C輸出埠所用的PI SC0163D ChiPhy高通QC3.0辨識IC,支援QC 2.0/3.0快充的裝置可申請所需的輸出電壓;水藍色框為單埠USB自動辨識IC,提供VoltiQ輸出埠的Apple/Android充電定義自動辨識,使其可達到原廠充電器充電水準

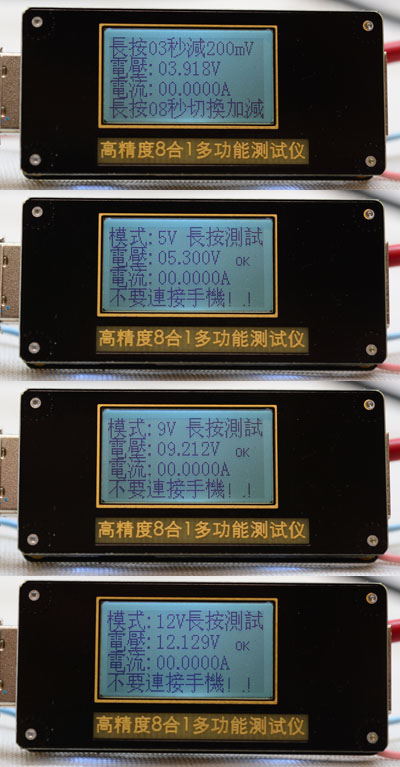

Type-C輸出埠快充電壓申請測試,QC 3.0可從最低3.9V至最高12.1V,間隔為0.2V(200mV)QC 2.0的標準9V/12V也可以正常輸出

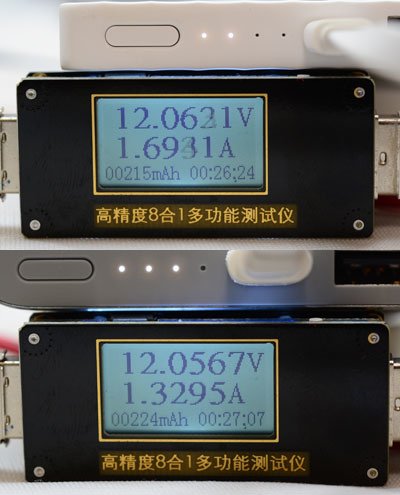

Type-C輸出埠對一些支援快充(QC 2.0)輸入的行動電源進行充電測試,可以正常相容並以行動電源最高輸入功率進行快速充電(上:紫米HB810;下:小10000mAh高配版)

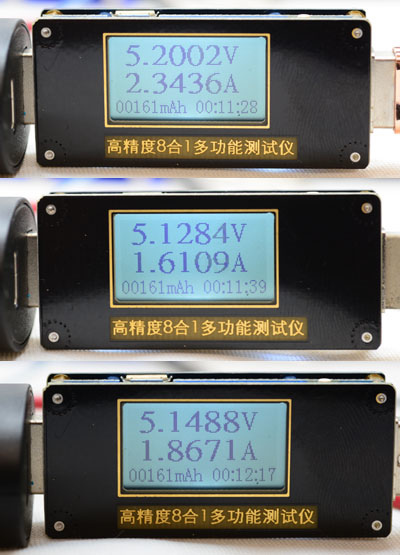

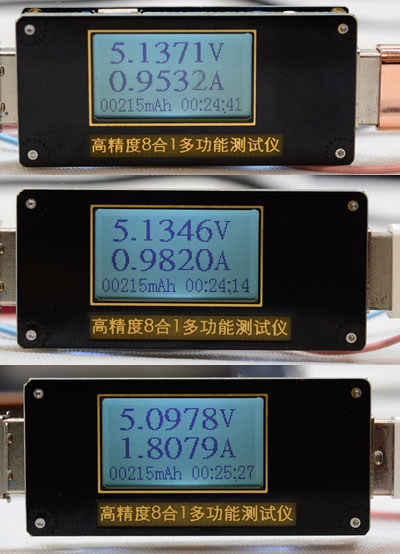

VoltiQ輸出埠對Apple iPad Air()Apple iPad 2()Android裝置()充電電流比較,因為有自動辨識充電定義,均可達到原廠充電器全速充電水準


Type-C輸出埠對Apple iPad Air()Apple iPad 2()Android裝置()充電電流比較,因為SC0163D不支援Apple裝置充電定義,所以iPad AiriPad 2都只能以1A電流充電,Android裝置則可達到原廠充電器全速充電水準

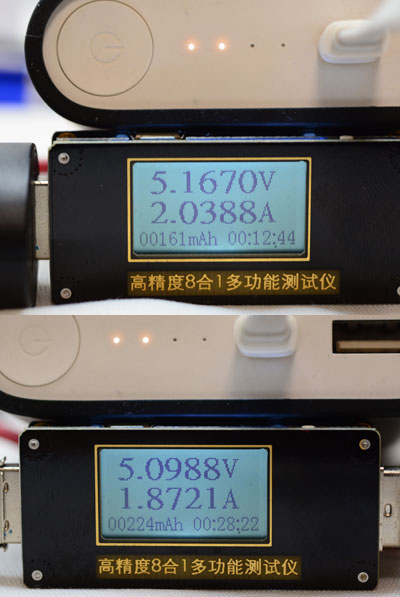

VoltiQ輸出埠()Type-C輸出埠()對小米10400行動電源充電電流比較,因為小米充電時,電壓要達到一定程度,充電電流才會提高,VoltiQ輸出埠的5V電壓比較高,充小米時可以獲得比Type-C輸出埠要高一些的充電電流

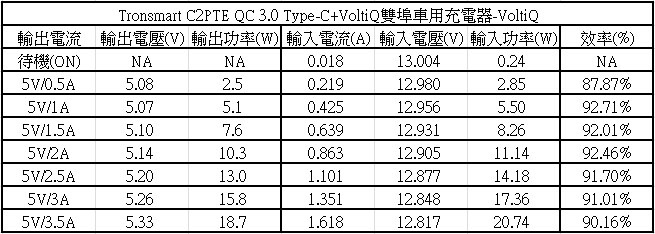

VoltiQ輸出埠各電流轉換效率表,最高效率點出現在2A區間,效率達92.46%

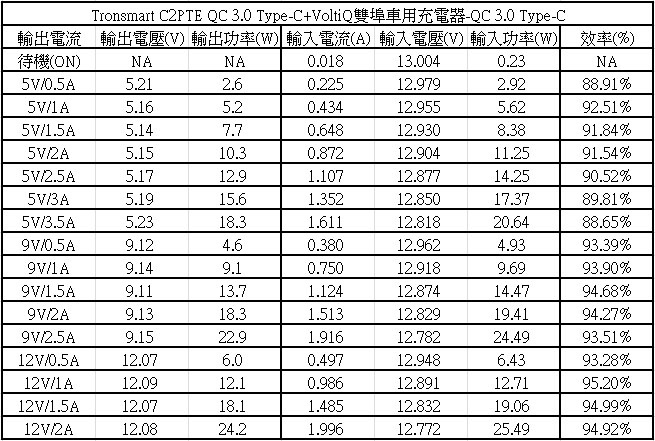

Type-C輸出埠各電壓及電流轉換效率表,因為使用Type-C轉接USB A,造成傳輸損失影響效率,輸出電壓越高效率越好,而各電壓最好的效率出現在輸出1A1.5A區間下

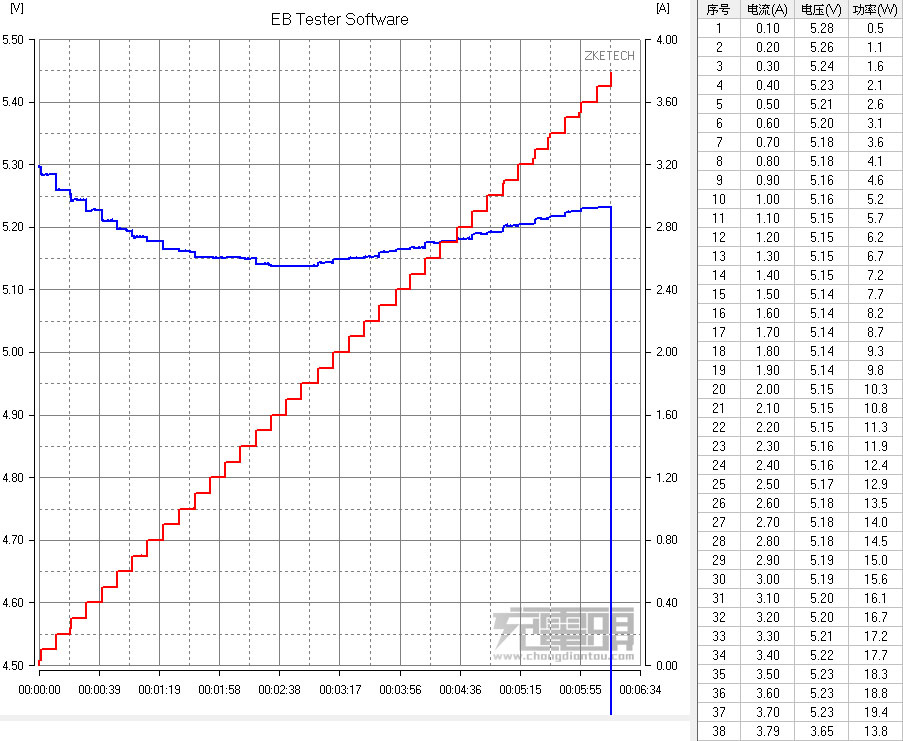

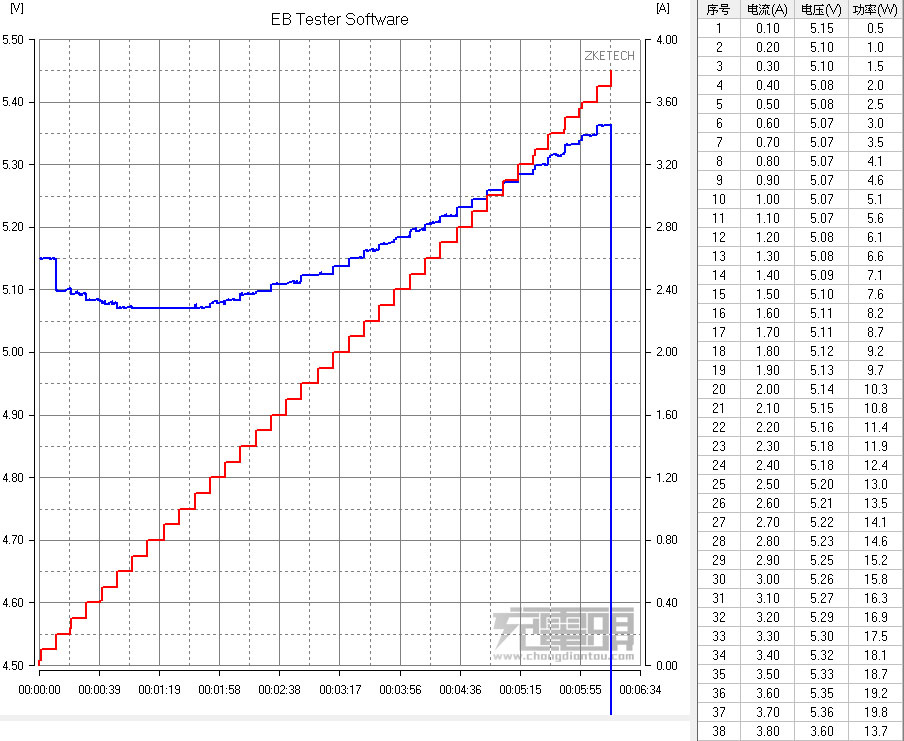

VoltiQ輸出埠5V輸出負載測試,規格上5V可達3A輸出,測試負載輸出電流可超過3A,從1.1A輸出開始,輸出電壓會隨輸出電流增加而提高,具有補償能力


Type-C輸出埠5V輸出負載測試,其規格上於5V可達3A輸出,測試負載輸出電流可超過3A,最初輸出電壓會隨輸出電流增加而降低,到2A才開始慢慢增加輸出電壓

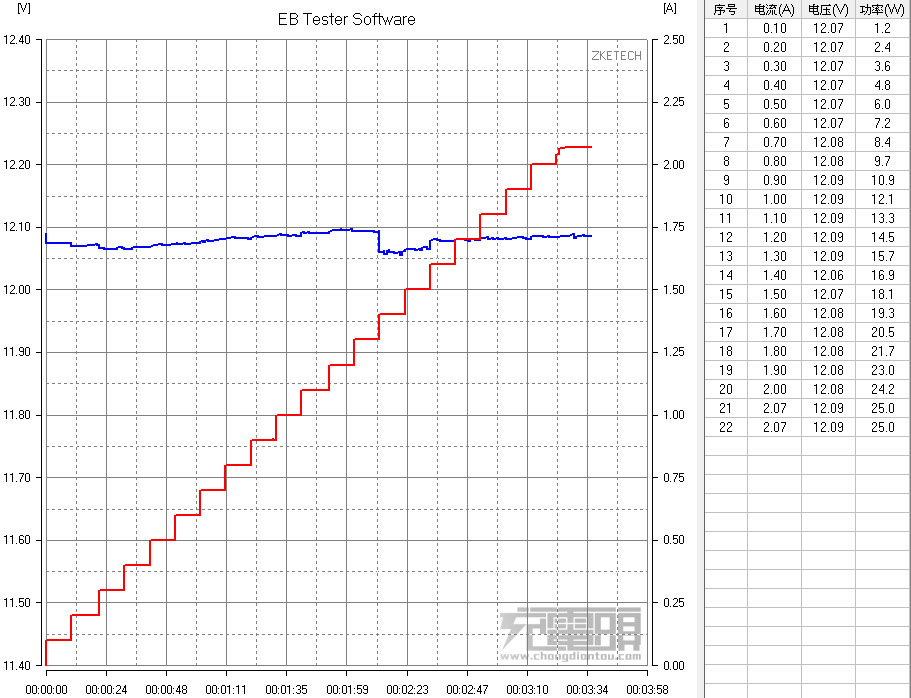

Type-C輸出埠9V輸出負載測試,其規格上於9V可達2A輸出,測試負載輸出電流可超過2A


Type-C輸出埠12V輸出負載測試,其規格上於12V可達1.5A輸出,測試負載輸出電流可超過1.5A

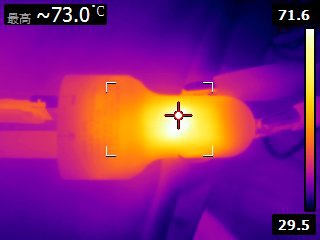

兩埠滿載輸出下,總輸出功率為33.99W,這時轉換效率為93.53%(輸入功率為36.34W),全負載輸出30分鐘後,外殼正面的紅外線熱影像

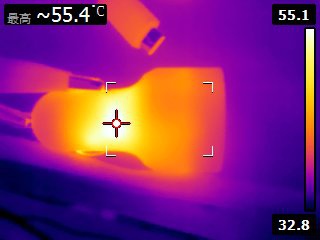

外殼背面的紅外線熱影像,導熱貼片將熱量傳導到外殼,所以背面溫度會比正面要高


優點:

1.兩組輸出埠均可達到其標示最高輸出,轉換效率均有一定水準,且還有餘裕空間

2.VoltiQ支援Apple/Android裝置充電定義且會自動辨識

缺點:

1.未使用Type-C連接器的快充裝置,需額外準備轉接線(例如Type-CMicro USB)才能使用快充埠

2.Type-C因為充電定義不支援的關係,對Apple裝置僅能以1A電流進行充電

報告完畢,謝謝收看
