產品規格及特點:

1.AC100-240V國際電壓輸入,搭配可更換式電源線

2.五組USB輸出,其中一組支援高通QC 3.0協定,最大輸出3.6V-6.5V/3A6.5V-9V/2A9V-12V/1.5A

3.另外四組支援VoltiQ智慧自動辨識,最大輸出5V/2.4A,四組總輸出最大5V/7.2A



外盒包裝,為Tronsmart常用的白色紙盒,以單純黑白兩色印上文字與圖片


外盒背面有廠商聯絡資訊、產地、型號等字樣,右下方有中文資訊貼紙及通過檢驗的BSMI標章

需要更詳細資訊可以讀取二維條碼,便可連結至原廠說明網頁


包裝內容,有充電器本體、8字頭AC電源線、兩份產品說明及保固紙卡


產品本體外觀以霧黑為主,邊緣處採亮面的設計


其中一較大側面處有Tronsmart字樣


另一面印上型號規格訊息,並以標誌指示USB輸出埠類型


五組USB輸出埠,藍色為QC 3.0輸出埠,黑色為VoltiQ智慧辨識5V輸出埠

電源線為可拆除式,可依照需求更改8字頭電源線長度及插頭種類,適合旅行使用,不過並沒有電源總開關的設計


本體尺寸為95.2mm X 61.5mm X 26.7mm


本體重量不含電源線為158


QC 3.0輸出埠5V/9V/12V空載電壓

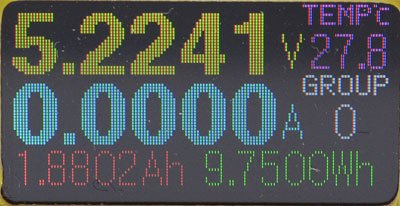

VoltiQ智慧辨識輸出埠5V空載電壓


VoltiQ()QC 3.0()輸出埠對Android手機充電電流,可達原廠充電器水準


VoltiQ()QC 3.0()輸出埠對Apple平板充電電流,VoltiQ埠可達原廠充電器水準,但QC 3.0埠因無法支援Apple充電定義,只能以接近1A的電流充電


QC 3.0輸出埠對支援快充的行動電源(上圖小米高配版,下圖樂視行動電源),可以正常申請高於5V的電壓進行充電,最大電流也允許小幅超額輸出


VoltiQ輸出埠對小米行動電源也可以最大2A電流進行充電


VoltiQ 5V輸出埠各電流轉換效率表,除0.5A輸出外轉換效率均維持在82%以上,輸出電流越高效率越好


VoltiQ輸出埠5V負載測試,輸出電壓隨電流提高而減少,當單埠電流超過2.8A後,充電器便會關閉該埠輸出(其他埠則不受影響),直到過電流狀況解除後便會自動恢復


QC3.0輸出埠各電流轉換效率表,5V輸出效率在72%~78%9V輸出效率在78%~82%12V輸出效率在82%~84%,當輸出電壓越高時,其轉換效率越高


QC 3.0輸出埠各階段電壓申請測試,最低電壓為3.77V,最高電壓為11.96V,可以每段0.2V方式步進來增減輸出電壓


QC 3.0輸出埠5V負載測試,輸出電壓隨電流提高而減少,當單埠電流超過3.5A後,輸出電壓會發生壓降幅度增大的狀況


QC 3.0輸出埠9V負載測試,輸出電壓隨電流提高而減少,當單埠電流超過3.6A後,輸出電壓會發生壓降幅度增大的狀況


QC 3.0輸出埠12V負載測試,輸出電壓隨電流提高而減少,當單埠電流超過2.9A後,輸出仍未發生截止情形


滿載輸出30分鐘後,從熱影像看到最高溫處是攝氏57.5


優點:

1.VoltiQ 5V輸出埠具備智慧辨識,並有各埠獨立過電流截流保護

2.輕巧體型,可拆式電源線,適合旅行攜帶使用

缺點:

1.未有電源總開關及電源指示燈的設計

2.QC 3.0輸出埠未有過電流截流設計

報告完畢,謝謝收看
