比起上一代Kotomi電壓電流表，第二代Kotomi+電壓電流表主要改進及變動如下：
1.螢幕由單色OLED改為彩色TFT LCD
2.內建測線埠由Micro USB改成Type-C
3.電流取樣從原本負極取樣改為正極取樣，可以避免測試設備之間的共地造成電流讀數異常
4.整體內阻改善，原來是38 mΩ，現在是32 mΩ
5.溫度傳感器獨立設置，溫度精度更高

功能簡介：
1.USB電流電壓表，電流電壓均使用TI INA226內部的16位ADC取樣，提供0.1mA及0.1mV解析度
2.帶有一個內阻測試用Type-C埠
3.具備QC2.0/QC3.0/Apple 2.4A觸發及自動測試支援定義功能
4.輸入直流電壓4.2V-22V均可工作
5.帶時鐘功能，即使斷電也可繼續計時，閒置時可以作為電子鐘使用
6.動態電壓電流及D+/D-曲線繪圖
7.韌體升級無須任何下載器，按下特定按鍵並接上USB，出現內建卸除式磁碟後把韌體檔案拖入即可完成更新
8.充電定義檢測，最多同時可檢測到4種定義

產品規格：
1.輸入電壓範圍：直流4.5-22V，解析度0.1mV
2.輸入電流範圍：直流0-4A，解析度0.1mA
3.線路內阻32mΩ(USB連接器接觸內阻+內部線路+取樣電阻總和)
4.使用32位ARM Cortex-M3處理器。
5.容量累計解析度0.1mAh，電量累計解析度0.1mWh。
6.容量範圍：0-9999999mAh(9999Ah)
7.電量範圍：0-9999999mWh(9999Wh)
8.時間範圍：0-99天23時59分59秒
9.支持QC2.0 5V/9V/12V/20V觸發，QC3.0全電壓觸發
10.時鐘精度：一天誤差1秒內
11.5組容量/電量/時間數據記憶，無限次寫入壽命
12.線阻測試分辨率：1mΩ

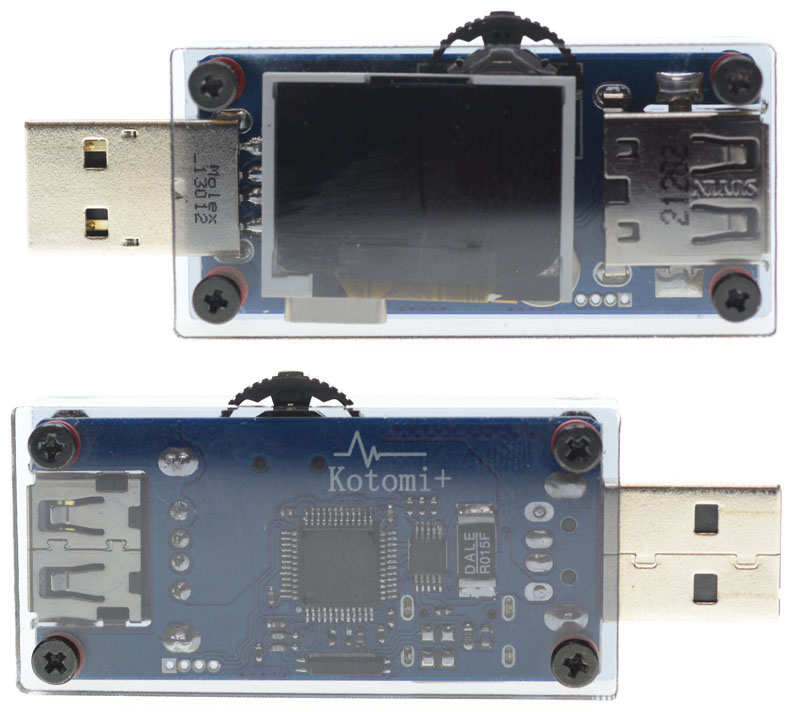

正面及背面圖，正反兩面使用深色壓克力搭配銅柱裝飾，並對中央主電路板及螢幕達到保護效果

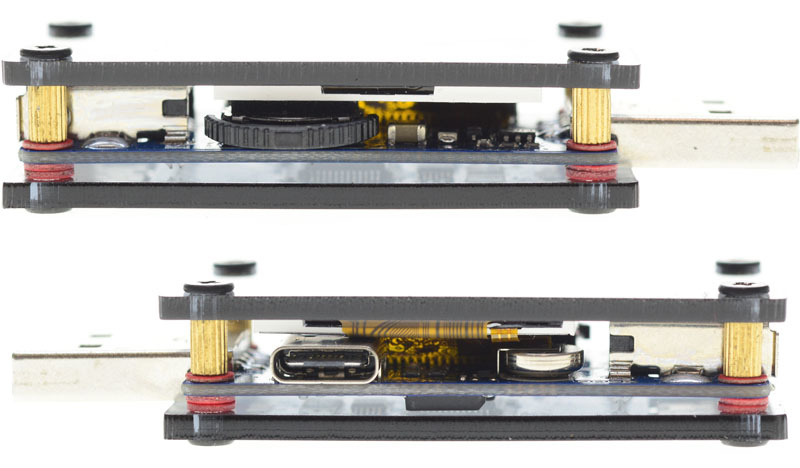

頂部側面有一個三段式指撥滾輪，用作功能切換及設定
底部側面有一組用作線組測試的Type-C插座，靠近USB A插座旁有可充電記憶用電池，用來維持時鐘運作及資料記憶使用

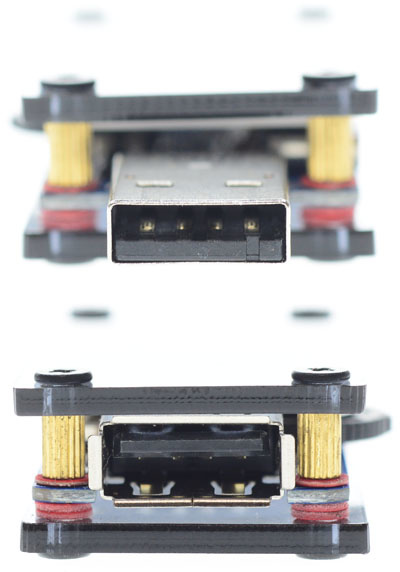

USB A插頭與插座包覆在兩片壓克力裝飾板之間，為USB 2.0規格

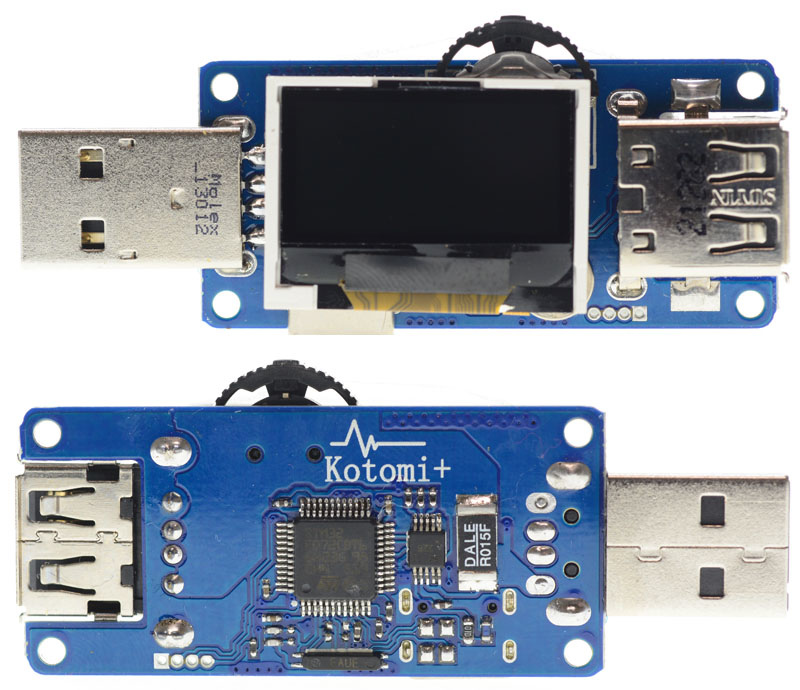

拆下壓克力裝飾板，就可見到主電路板結構，主電路板上印有Kotomi+字樣，與上一代最大不同之處，是電壓電流改由TI INA226同時取樣，經內部16位元ADC轉換成數位資料，由I2C送至STM32微控制器(MCU)，取樣電阻為DALE 15mΩ，由電源正極線路取樣電流

通電後，儀表螢幕將顯示主畫面，主畫面共有5種，單按中鍵可在5種主畫面內循環切換，下次通電會保持在上一次斷電時的主畫面

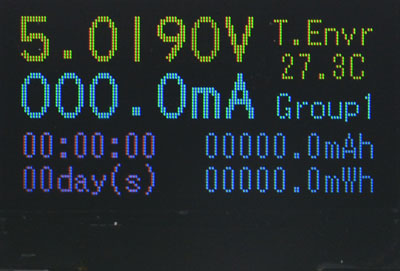

第一種：顯示當前電壓、電流、記錄時間、記錄組、容量、電量、溫度

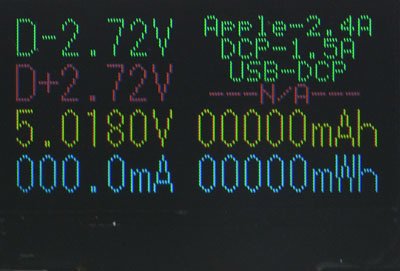

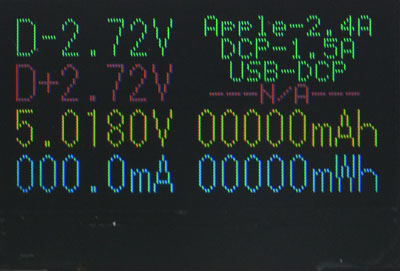

第二種：左上角顯示D+ /D-電壓，右上角顯示可能的充電定義列表(最多四種)，左下角顯示電壓及電流，右下角顯示容量及電量

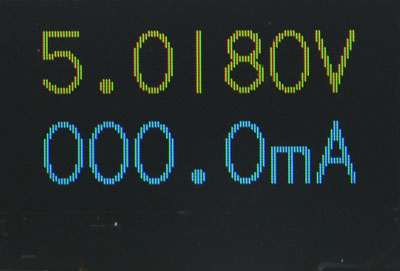

第三種：用大字體顯示電壓及電流

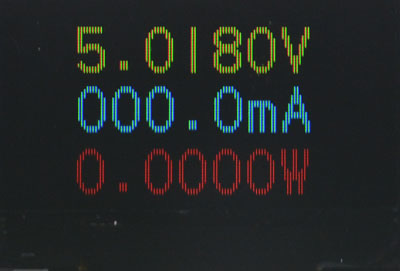

第四種：用大字體顯示電壓、電流、功率

第五種：關閉螢幕顯示，但數據統計照常進行，此種狀態最為省電

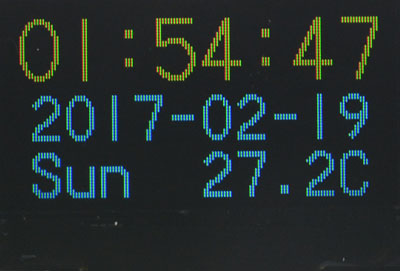

當使用者無操作，且電流值小於記錄門限時，系統將進入待機時鐘模式，也可以長按三向滾輪右鍵直接進入待機時鐘

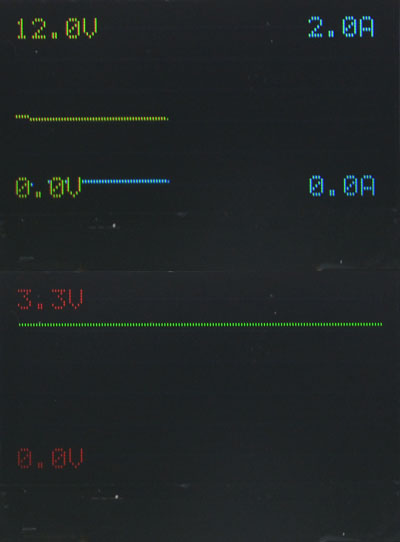

在主畫面雙按三向滾輪中鍵，可以進入電壓電流繪制模式
進入後單按中鍵可在電壓電流繪制模式和D+ D-繪制模式間切換，雙按中鍵則回到主畫面

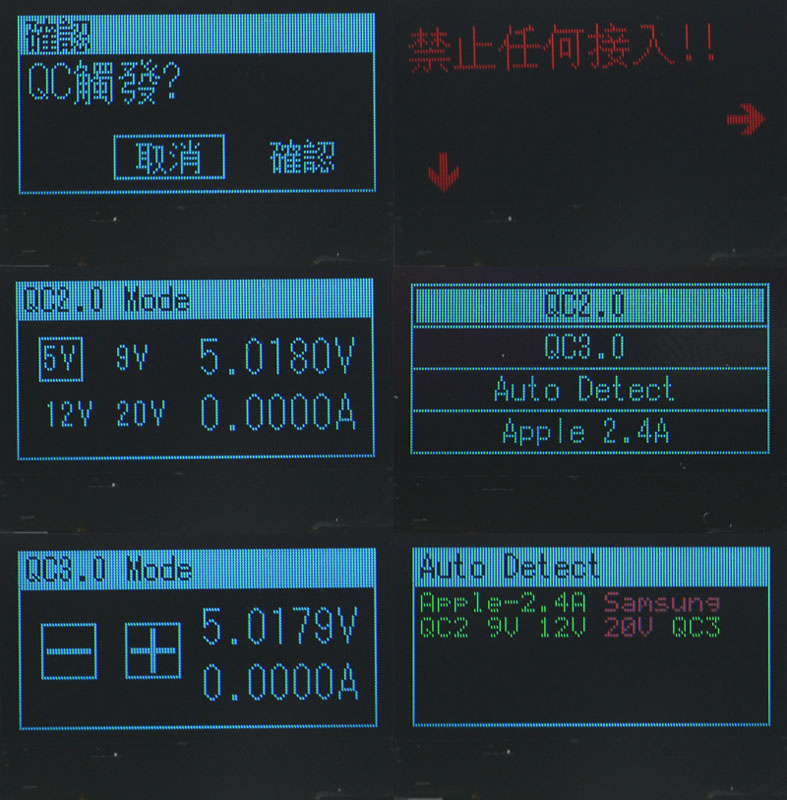

在主畫面短按左鍵可以進入QC觸發模式，確認後會出現警告訊息，提醒使用者不要在Type-C及USB A插座接上任何裝置，避免燒毀損壞
觸發提供QC2.0/QC3.0/Auto Detect/Apple 2.4A四種模式。在QC2.0模式下，三向滾輪左右撥可以選擇目標電壓，按中鍵確認。在QC3.0模式下，三向滾輪左右撥可以直接每段200mV加減電壓。在Auto Detect模式下，儀表會檢測充電器/行動電源可以支援的充電定義，支援的以綠色顯示，不支援的則以紅字顯示。Apple 2.4A模式會模擬成Apple 2.4A充電定義，讓原本不支援Apple定義的行動電源/充電器可以Apple原廠充電器水準進行充電
在四種模式下，雙按中鍵可以退出觸發模式，退出後，所觸發的電壓仍會保持，若要釋放所觸發的電壓，可以在主畫面短按左鍵並確認即可

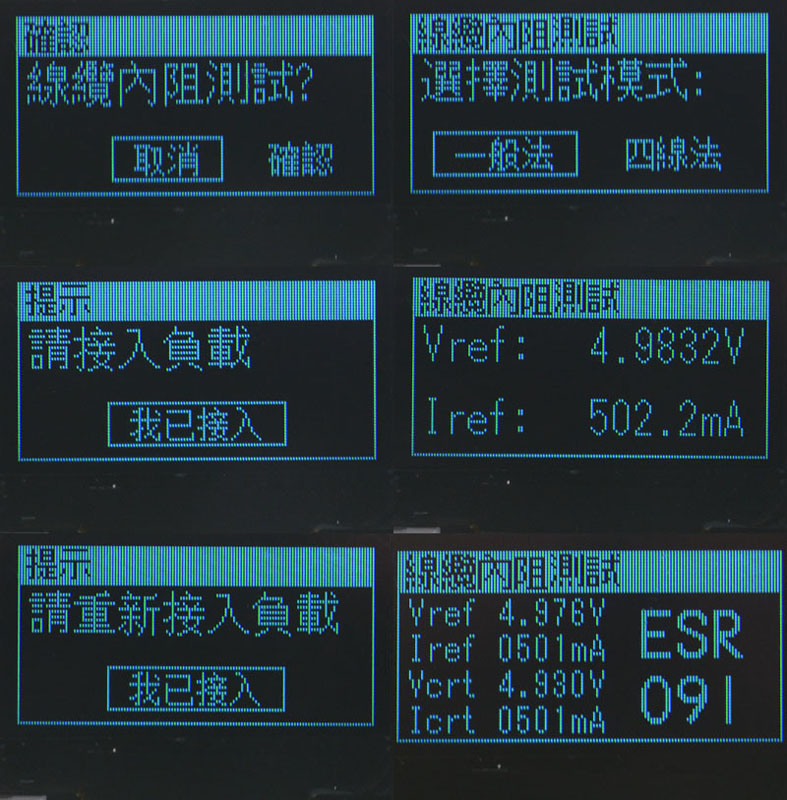

在主畫面長按三向滾輪左鍵，可以進入線材內阻測試功能
首先選擇測試方法(一般法)，測試時在USB A插座接入0.5A以上的恆流負載並單按”我已接入”，此時表會顯示並自動記憶Vref跟Iref參考數據，然後拔掉儀表USB A插頭，改以Type-C連接待測線路至電源，啟動後螢幕會出現”請重新接入負載”，單按”我已接入”，螢幕左邊將顯示參考電壓電流及目前電壓電流，右邊用大字顯示等效內阻(單位mΩ)

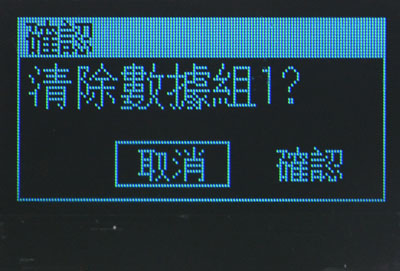

在主畫面短按三向滾輪右鍵並確認，可以清除當前編號數據組

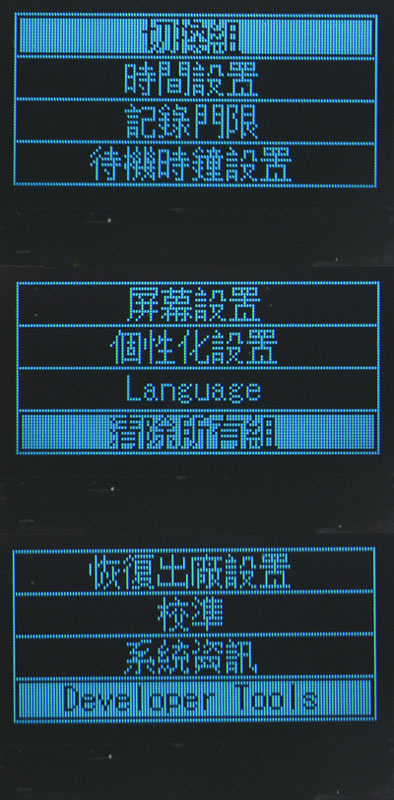

在主畫面長按三向滾輪中鍵，可以進入設定選單

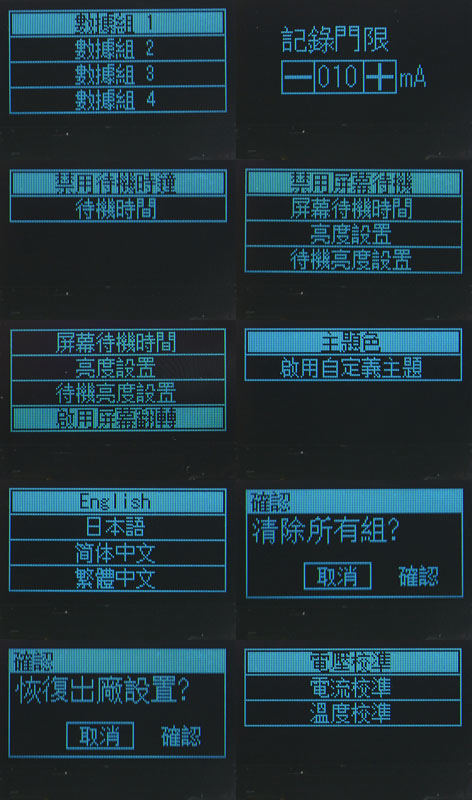

設定項目如下
1.切換組：可以在5組數據組之間切換
2.時間設置：可以設置待機時鐘時間
3.記錄門限：可以設置觸發統計的最低電流門檻值，低於此電流門檻的數據將不會記錄，若設置為0mA，則數據持續記錄
4.待機時鐘設置：可設置於15秒-300秒後待機時鐘啟動，也可關閉此功能
5.屏幕設置--禁用/啟用屏幕待機：無操作達設定的時間後，螢幕背光亮度將降低，該功能也可關閉
6.屏幕設置--屏幕待機時間：可設置背光亮度降低的待機時間
7.屏幕設置--亮度設置：可設置背光在正常狀態下的亮度
8.屏幕設置--待機亮度設置：可設置待機時背光亮度
9.屏幕設置--啟用屏幕翻轉：可設置螢幕顯示方向
10.語言：可設置英文/日文/繁體中文/簡體中文四種顯示語言
11.清除所有組：可一次清除5組數據
12.恢復出廠設置：將所有設定恢復預設值
13.校準：可進行電壓/電流/溫度的數據校準

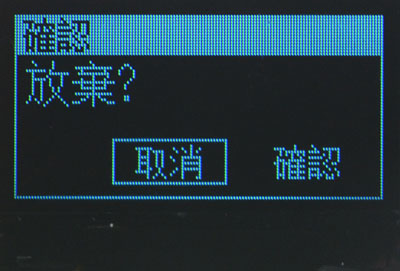

在任何設定頁面雙按中鍵，會詢問是否要放棄設定

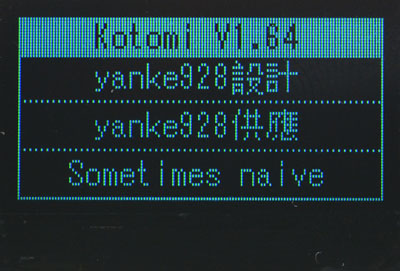

系統資訊會顯示韌體版本及製作者資訊

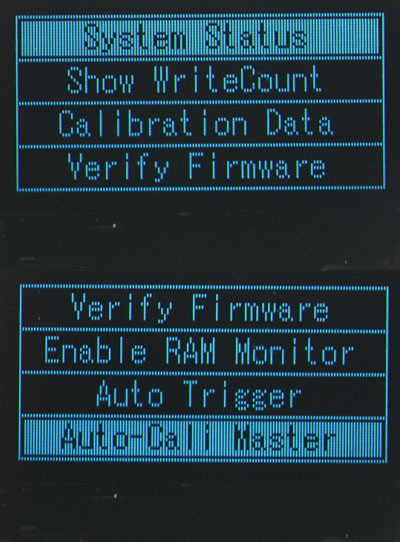

Developer Tools提供進階使用者參閱更詳細的內部參數，若未充分了解，建議不要進行設定或操作

韌體升級，直接使用USB A插頭連接電腦並透過內建卸除式磁碟將韌體檔案放入後自動更新，比上一代更方便
按住三向滾輪左鍵同時插上電腦USB埠後，顯示”Bootloader(Kotomi+)”表示已進入韌體升級模式，在韌體升級模式下，會顯示目前硬體及韌體版本，之後電腦上將出現一個卸除式磁碟，並出現”USB Connected”及”ready to upgrade”，將韌體檔案拖入卸除式磁碟，等待幾秒鐘裝置將自動重置，顯示"升級成功"及軟體版本，表示成功完成升級

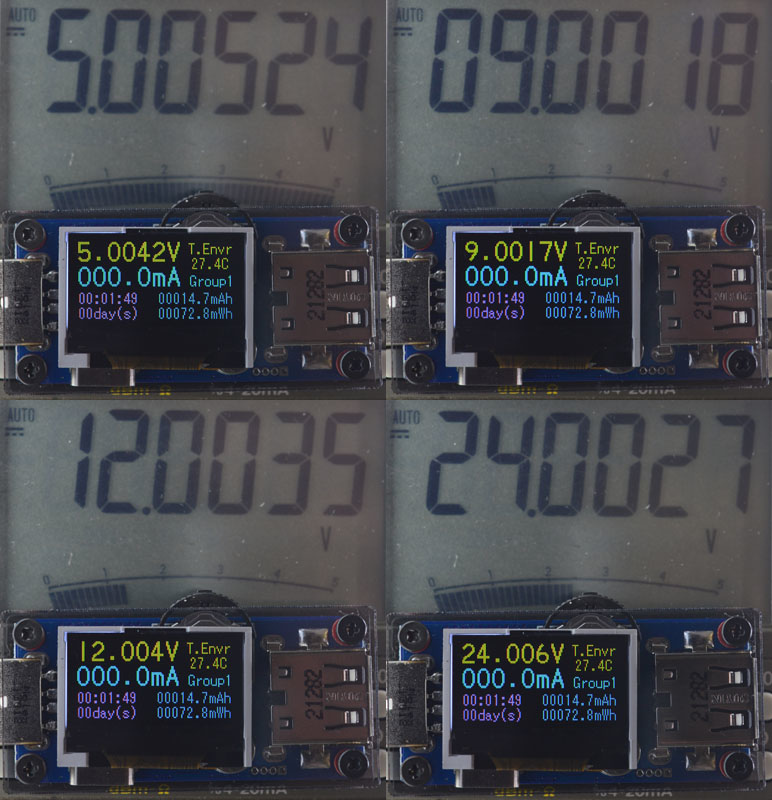

輸入5V/9V/12V/24V下顯示電壓與參考用的電錶誤差在0.1mV至3.3mV之間

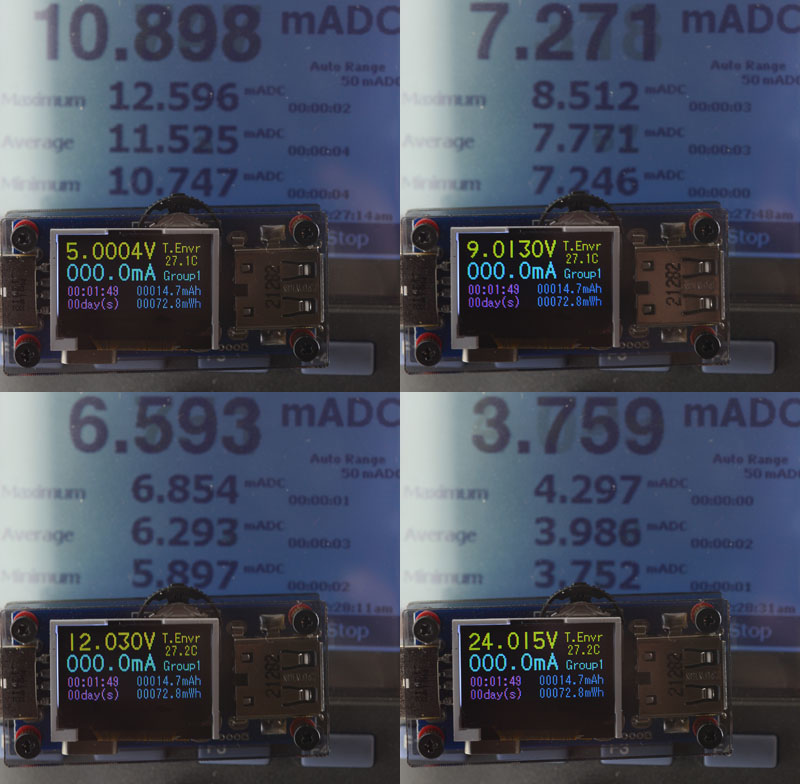

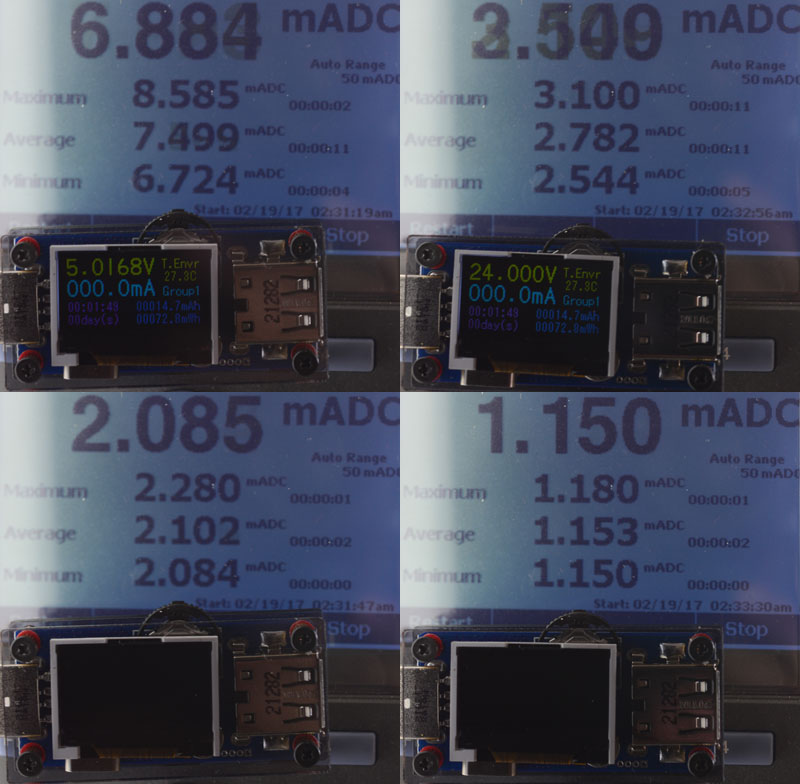

因為採用DC-DC供電電路，所以不同輸入電壓，儀表的耗用電流也不同，於預設亮度，5V輸入下消耗電流11.5mA，9V輸入下消耗電流7.7mA，12V輸入下消耗電流6.2mA，24V輸入下消耗電流3.9mA

進入待機模式螢幕背光變暗時，5V與24V輸入下電流分別是7.4mA與2.7mA，主畫面切換至螢幕關閉時，5V與24V輸入下電流分別是2.1mA與1.1mA

結論：
Kotomi+彩色TFT USB電壓電流表，維持上一代Kotomi OLED USB電壓電流表的特性優點，採用TI INA226整合電壓電流取樣，電流量測由原本的負極取樣改成正極取樣，避免測試裝置共地的困擾；新增Type-C線阻測試及充電定義測試功能，韌體升級改由更為方便的USB A直插

報告完畢，謝謝收看
