此款淘寶鋒範三色款日行燈的正面及背面圖

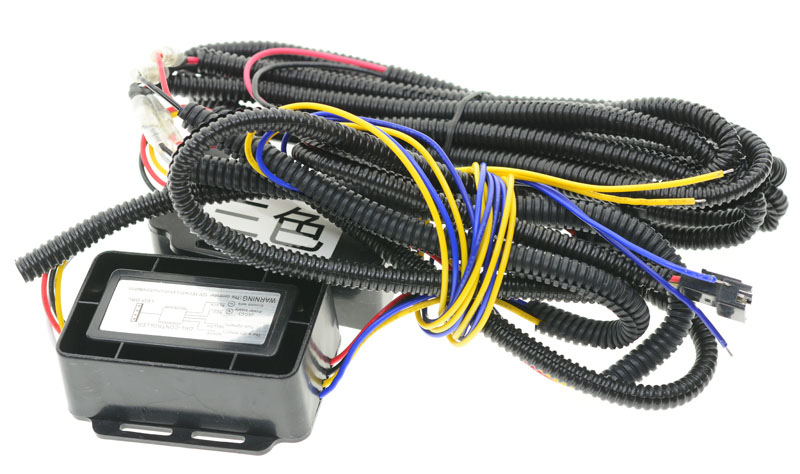

隨附的三色LED控制盒及線組,採用拾取ACC(鎖頭正電)、小/大燈信號、方向燈信號,並輸出給對應顏色的LED燈組

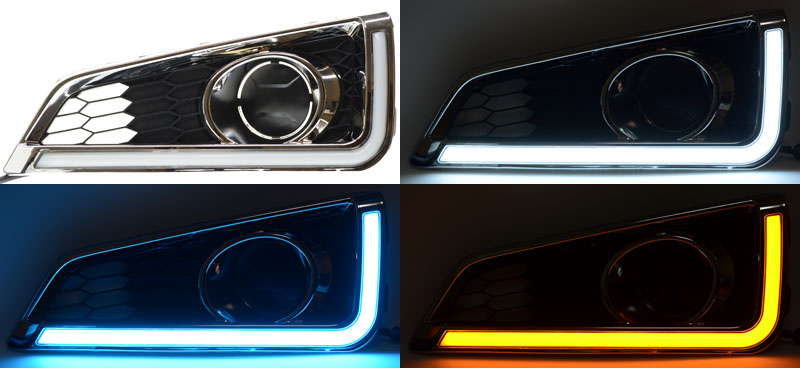

白色/藍色/橘色三種燈色實際點亮圖

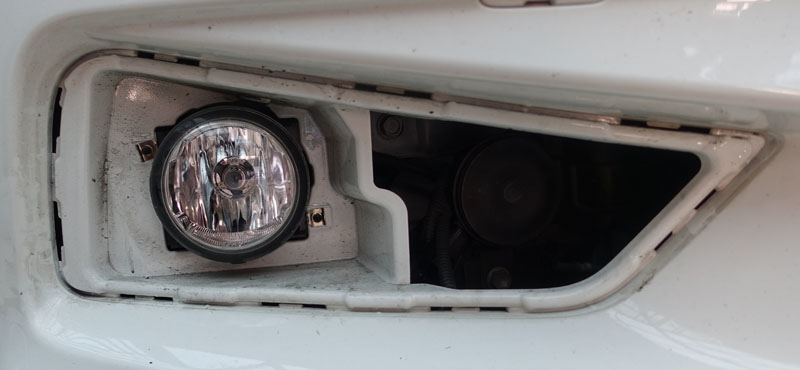

將原車上前保險桿霧燈裝飾蓋拆除

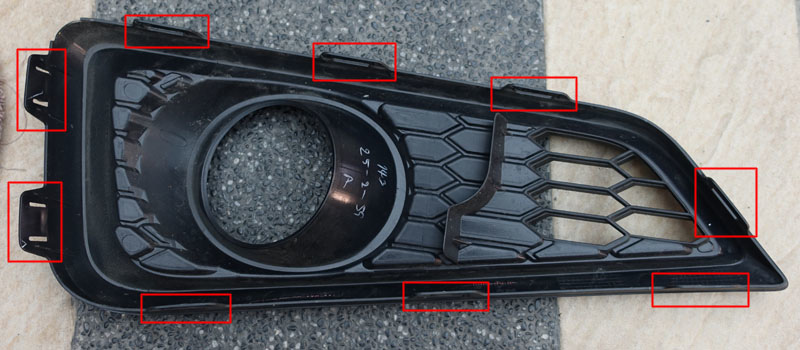

紅框處為裝飾蓋卡榫位置

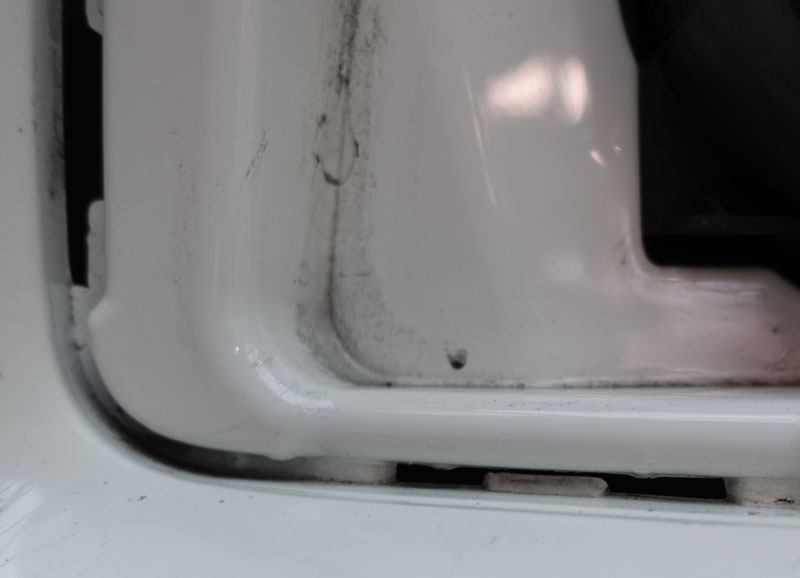

注意拆卸裝飾蓋時不要把保險桿上的固定卡榫弄壞


將三色日行燈的裝飾護蓋裝回保險桿上

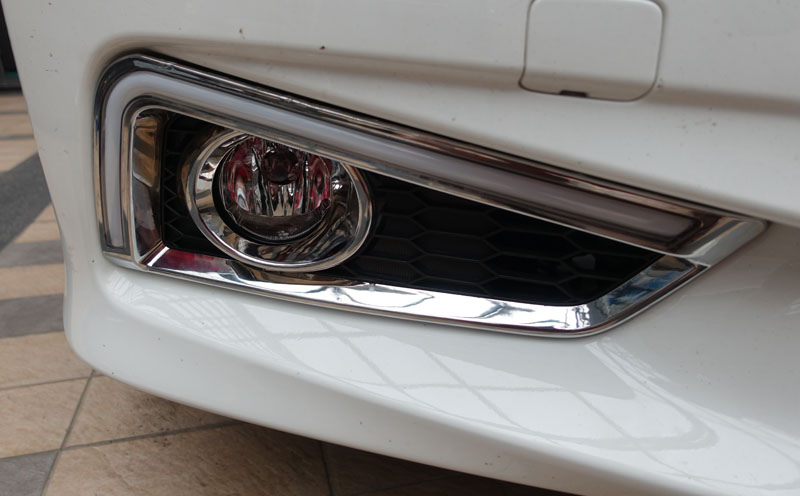

安裝完成後的樣子

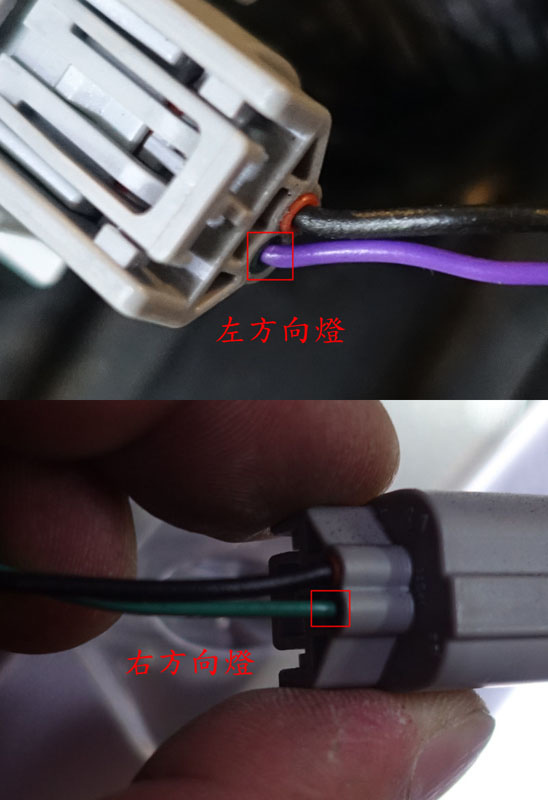

依照說明書,將左/右方向燈的快速接頭拔起來,紅框標記處為左/右燈正電線路,要接至LED控制盒的左/右方向燈信號輸入端


接下來就是引出鎖頭(ACC)正電,一般是建議拉到駕駛座下方保險絲盒,但要穿過防火牆,施工難度較高,所以這裡採用從引擎室引出ACC電源的方式

打開引擎電腦後方的引擎室保險絲盒盒蓋,因為此處的保險絲都不是過鎖頭正電,所以只能從繼電器處引電

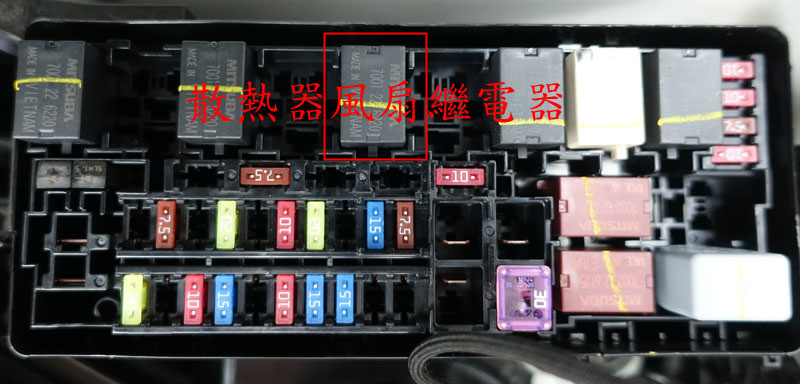

上排左邊算來第五格(第三顆)繼電器為散熱器風扇繼電器

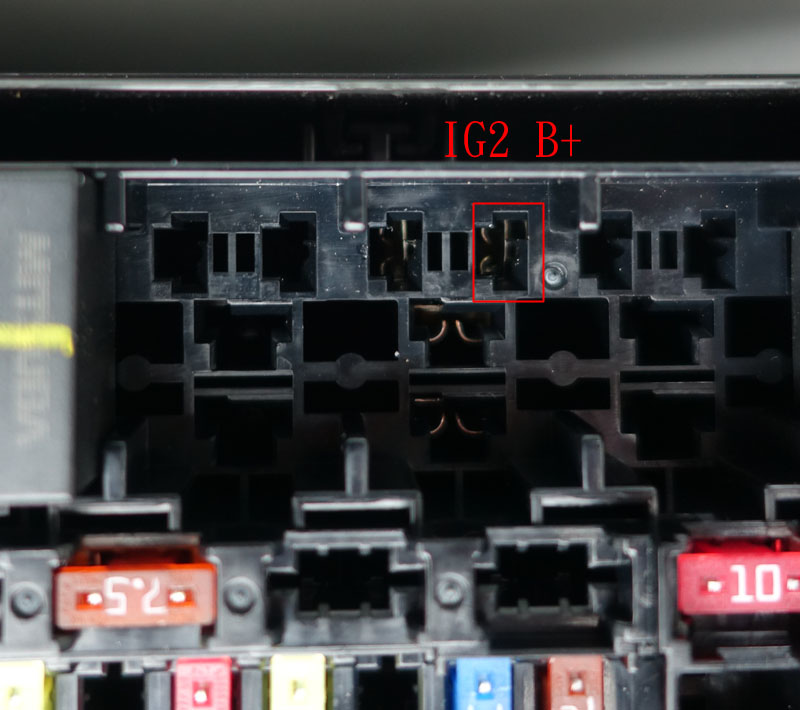

此繼電器的激磁線圈正極為鎖頭正電,當鎖頭轉到第二段時,正電會先經過駕駛座下方保險絲盒C307.5A保險絲,再通至紅框處所標示(IG2 B+)位置,因為日行燈耗電量小(小於1A),所以將日行燈線路連接至此是沒有問題的

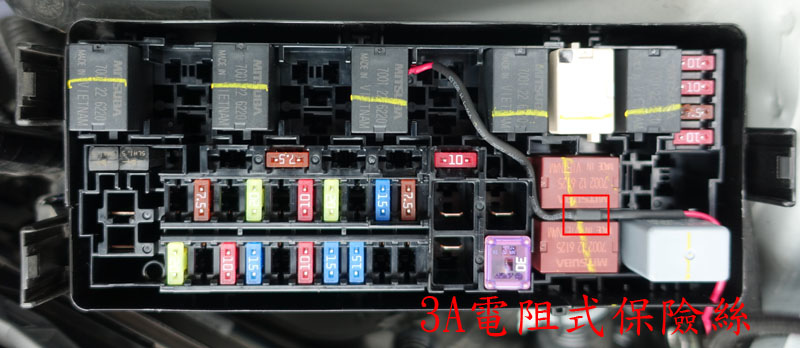

將日行燈控制盒ACC正電線剝皮後的導體上錫後,插在上圖紅框處,再將繼電器壓回去,輕拉線路確認有無確實固定,然後在該段線路上串聯一個保險絲作為保護之用,因為保險絲盒空間有限,所以採用小型電阻式保險絲,並套上熱縮套管作為絕緣,然後將線從保險絲盒邊緣空隙穿出,讓盒蓋可以順利蓋上

日行燈控制盒負電就直接鎖在電池負極樁頭上,至此就完成線路的連接


以下是動作示範

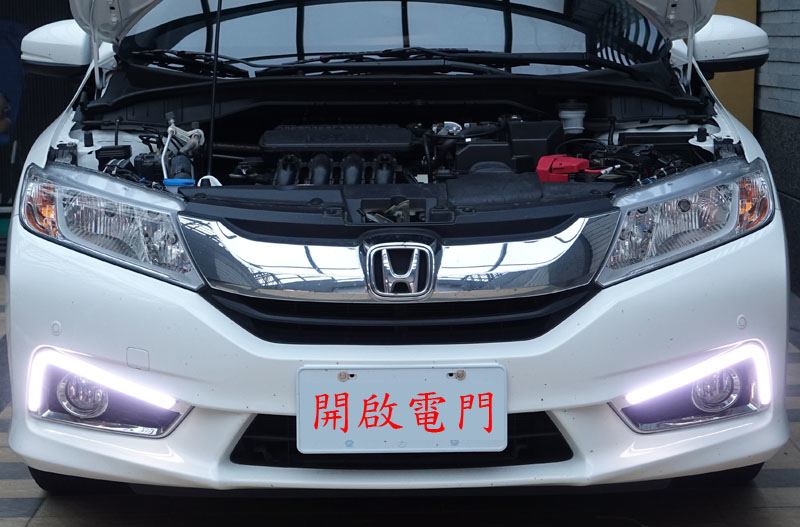

用鑰匙開啟電門,轉至第二段後,日行燈就會點亮白色LED

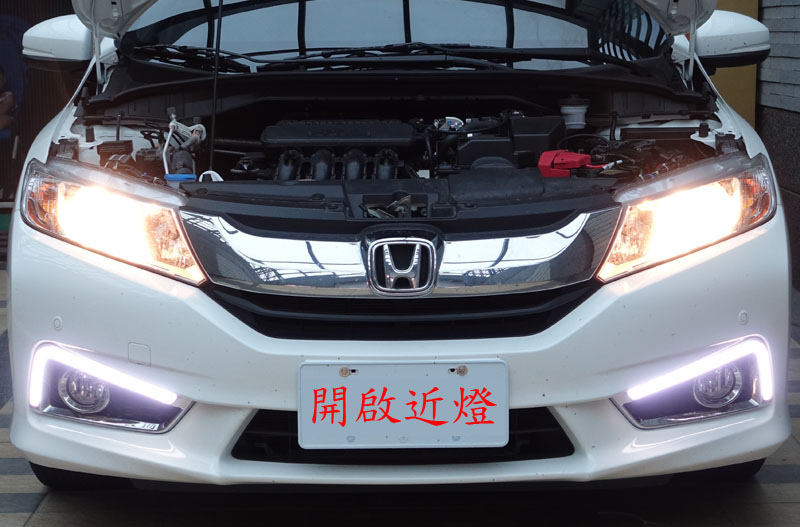

開啟近燈,此日行燈並無點亮大燈後變暗的功能

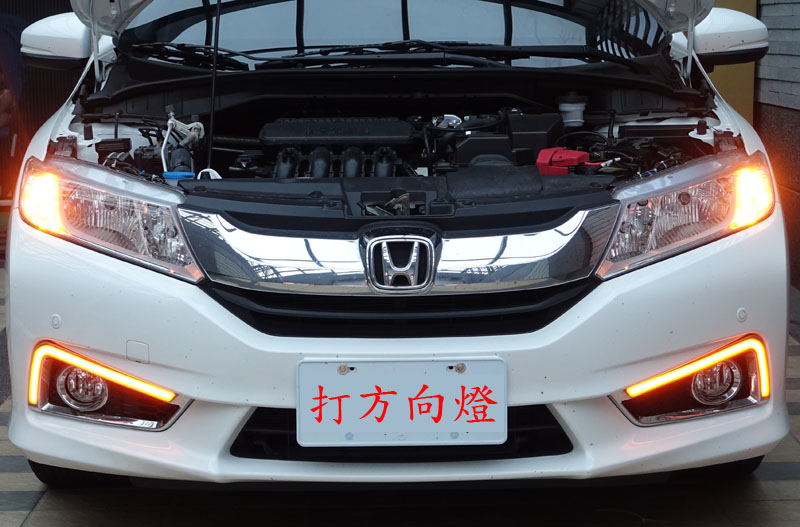

點亮模式下,只要打方向燈,就會變成點亮橘色LED


DIY注意事項:

1.所有連接正電包含引出信號,都要經過保險絲,以保護車上電系

2.如果狀況允許,最好是備好專用轉換分接頭,這樣可以完全不用動到車上原本線路

3.如果要動到線路,除了連接要確實外,也要做好絕緣

4.線路可以沿著原車線組走,使用束帶確實固定,不要讓線走過金屬銳角處或是引擎高溫零件處

5.繼電器連接部分並非最佳方案,市面上也沒有合適分接座,但如果沒有把握把線穿過防火牆,最好是請專業施工人員來進行



報告完畢,謝謝收看

, , , , ,
