(更新硬體及韌體)YZXSTUDIO ZY1276 USB PD測試電壓電流表簡介及測試 @ 港都狼窩 WolfLSI's Den

更新：YZXSTUDIO ZY1276硬體及韌體改版內容

ZY1276PLUS版硬體，比起上一代ZY1276主要修改電路板顏色、增加了防電源反接的二極體、PD部分線路的更動

新版V3.35C韌體新增/修正/強化功能：

1.增加線材E-Marker訊息讀取功能

2.增加AFC-12V觸發/辨識/自動偵測

3.增加華為SCP觸發/辨識/自動偵測

4.增加Apple 2.4A充電定義模擬

5.增加Apple MFi檢測(僅供參考)

6.增加自動辨識PD充電定義顯示最大功率

7.修正PD3.0-PPS相容性

8.強化PD封包擷取及PD觸發穩定性

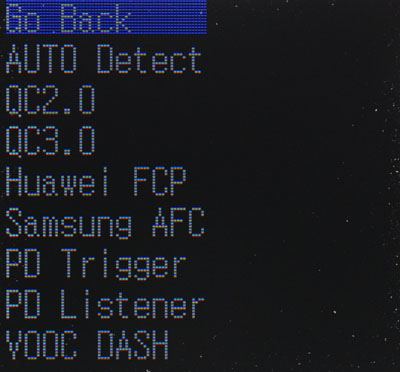

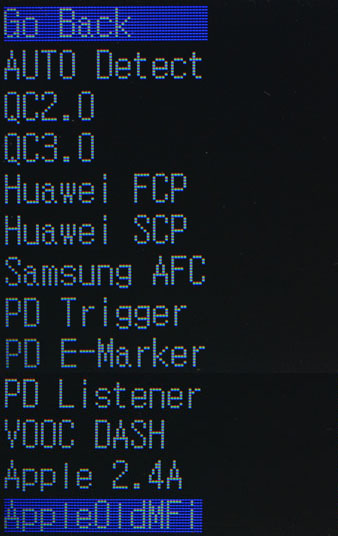

快充觸發選單結構，多了一些新功能，PD E-Marker讀取、華為SCP觸發、Apple 2.4A模擬、Apple MFi檢測

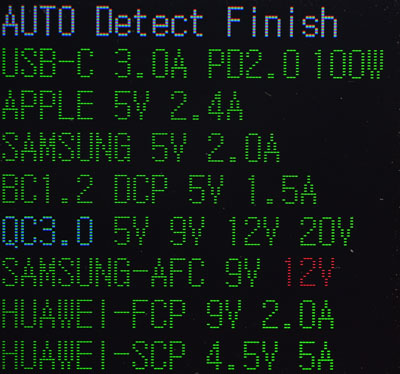

充電定義自動辨識畫面，增加了USB-C PD輸出功率顯示、華為SCP及三星AFC-12V辨識

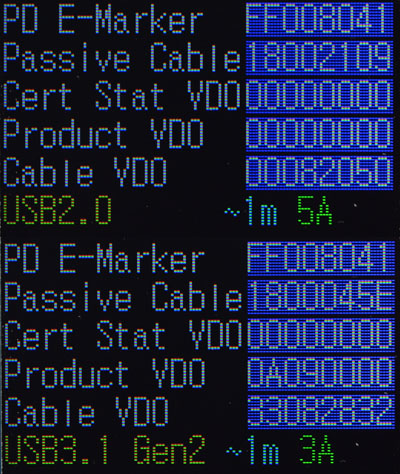

線材E-Marker訊息讀取功能，表透過USB-A或Micro-USB進行供電並開啟功能後，插上具有E-Marker的USB-C線，藍色框框顯示E-Marker晶片原始數據，下方黃色字體顯示線材種類，水藍色字體顯示可能長度，綠色字體顯示線材支援的最大電流，在此畫面下可直接插拔線材進行訊息連續讀取

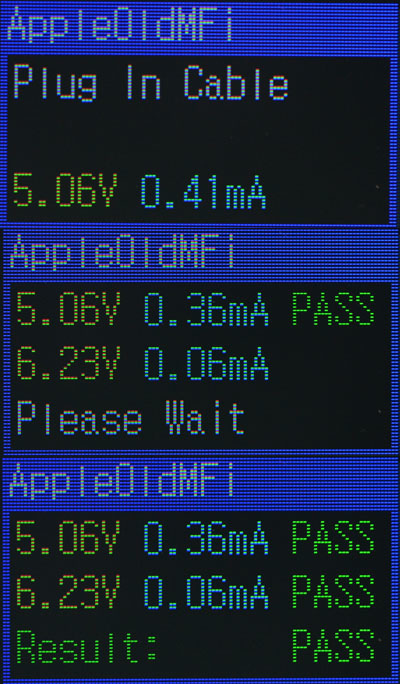

MFi真偽簡易檢測，表透過USB-A/Micro-USB由支援QC3.0的充電器/行動電源進行供電，開啟功能後，首先提示先插入線材，插入後開始測試線材待機電流，之後測試線材在輸入電壓提高到一定程度後待機電流是否會下降，若兩個測試皆通過，就可初步認定此MFi線材合格

如果已經購置舊款ZY1276，且對焊接技巧有把握的，可以透過修改內部零件來支援PD E-Marker訊息讀取

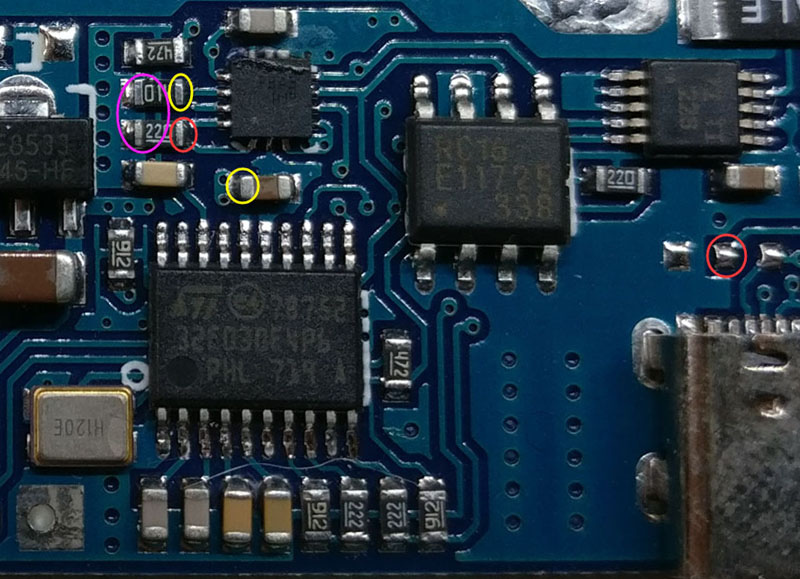

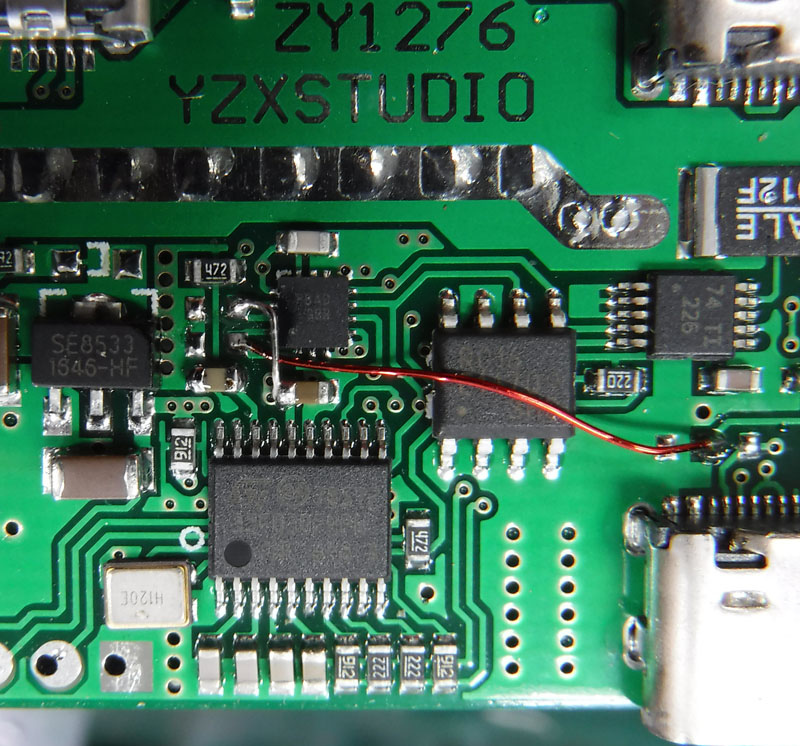

修改方法：將紫色圈內兩個電阻取下，把兩個黃色圈標記焊點跟兩個紅色圈標記焊點分別用細電線連接起來，線路長度盡量縮短

修改完成後的樣子

這樣舊版的ZY1276更新韌體後同樣可以讀取線材E-Marker訊息了

報告完畢，謝謝收看

----------分隔線----------

相較於上一代ZY1271，新款藍色ZY1276新增了USB Type-C Power Delivery(PD)觸發檢測及通信監聽，具備充電定義自動檢測，QC2.0/QC3.0/FCP/AFC/VOOC DASH快充定義觸發檢測，採用德儀INA226取樣IC，透過內置16bit ADC同時取樣電壓及電流，0.01mV/0.01mA電壓電流分辨率，也改由正電端進行電流取樣，避免負端取樣下裝置共地時造成的干擾量測問題

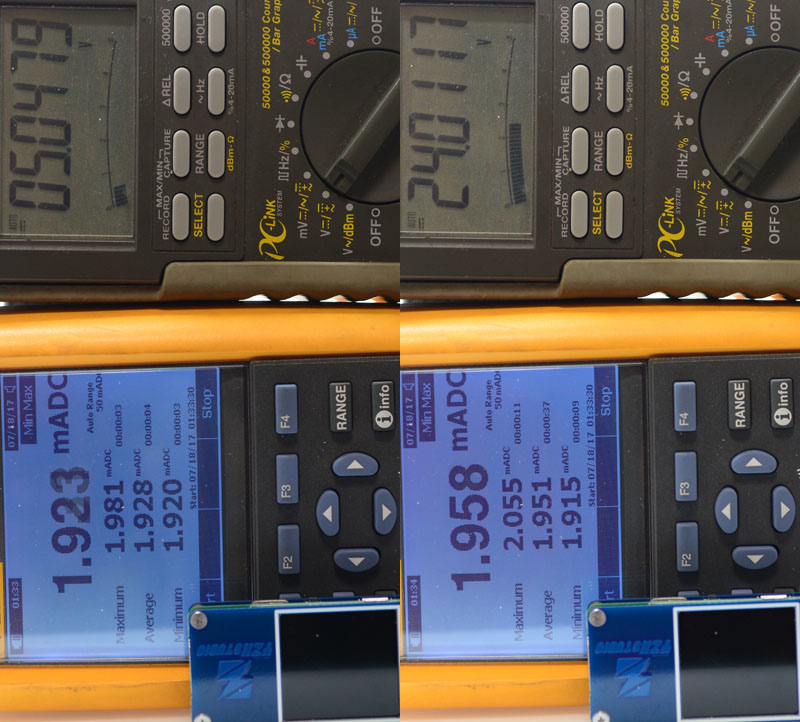

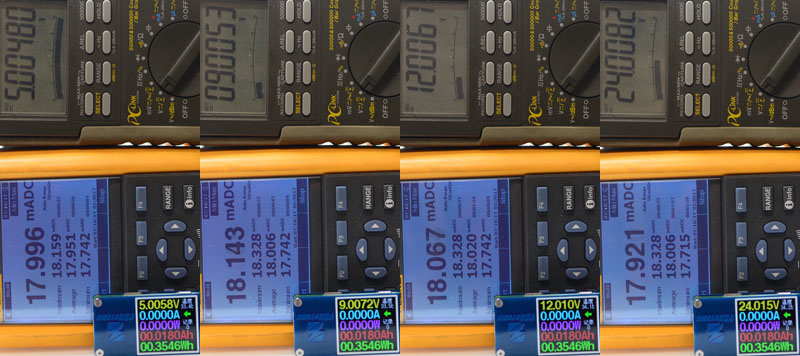

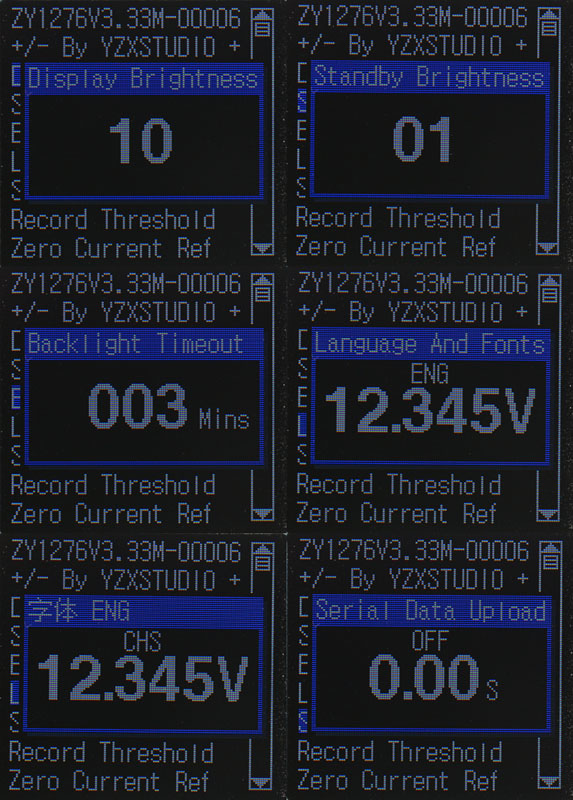

ZY1276也採用新版V3.33韌體，英文/中文(簡體)可切換界面，螢幕顯示範圍增大，字體加大同時也可顯示更多項數據，可顯示電流方向，即時自動量程曲線繪製有多段速度可調，最快可達每秒100次採樣(0.1秒/格)，螢幕關閉下整體耗電小於2.5mA，同時新版V3.33韌體也可以對應之前同樣採用大尺吋彩色螢幕的ZY1270/ZY1271 USB電壓電流表(部分功能會受到限制)

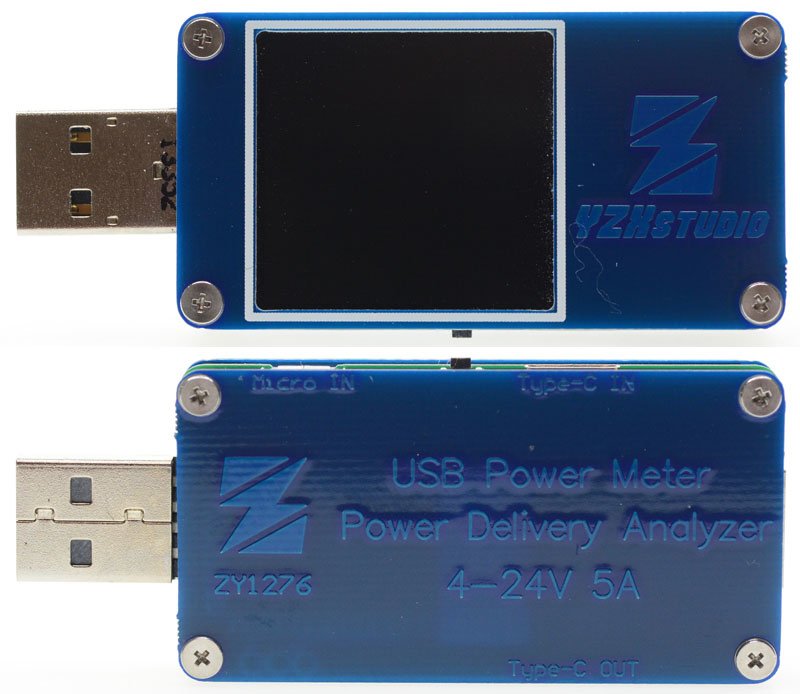

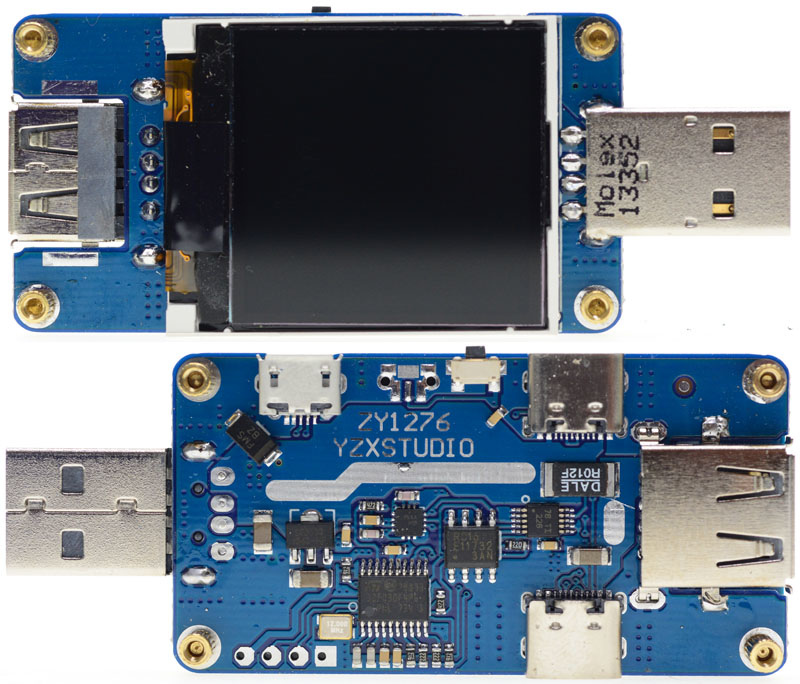

ZY1276本體正面與背面，正面的螢幕開口加大，使其可以充分利用大尺吋彩色螢幕的顯示區域

背面則是標註型號、名稱、電壓電流範圍、Micro USB/Type-C輸出入埠位置

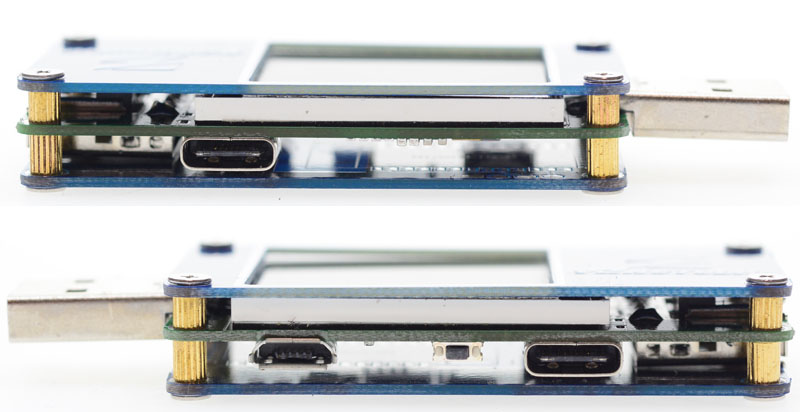

ZY1276本體上側面與下側面，一如以往使用三明治結構，上下兩片裝飾板夾住中央的主電路板，加上四個角落銅柱支撐，達到保護效果

上側面有Type-C OUT輸出插座，下側面有Micro USB輸入插座(左)、操作按鈕(中)、Type-C IN輸入插座(右)

ZY1276本體左側面與右側面，分別是USB-A輸入插頭及輸出插座，插頭及插座硬體並未支援USB 3.0傳輸

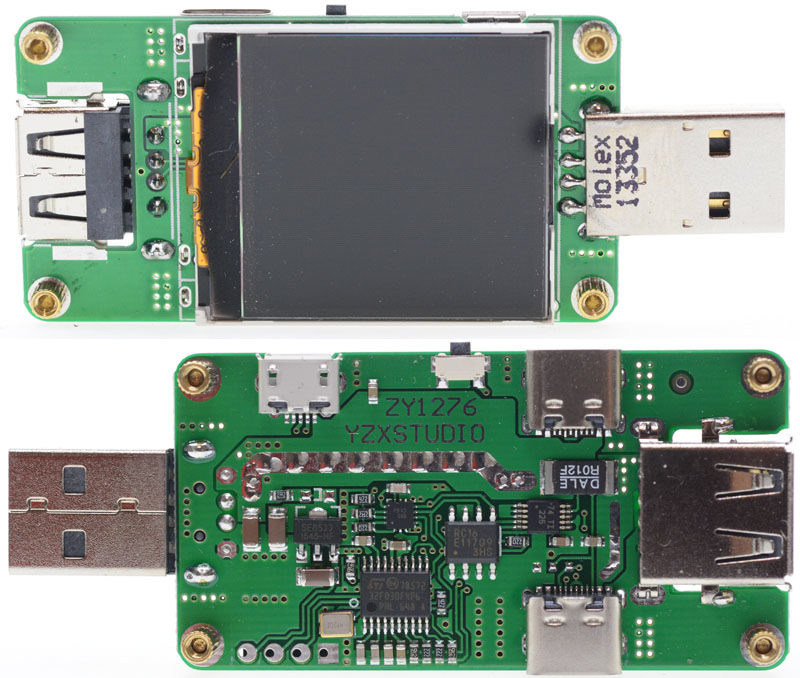

ZY1276移除上下裝飾板，就可看到主電路板，與之前款式最大不同之處，電壓電流取樣採用TI INA226內建16bit ADC數位輸出的取樣IC，同時DALE 12mΩ取樣電阻改在正電線路上取樣電流，可以降低測試裝置共地時造成的量測干擾，另外還多了USB PD通信晶片，使ZY1276實現USB PD的觸發及通信擷取的功能

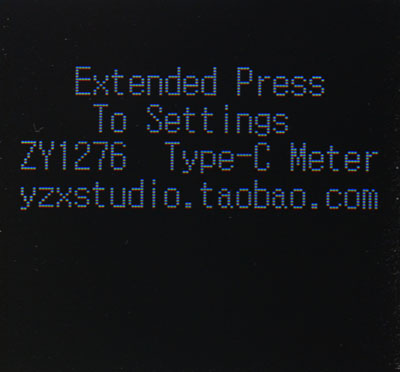

通電後，就會顯示測試畫面

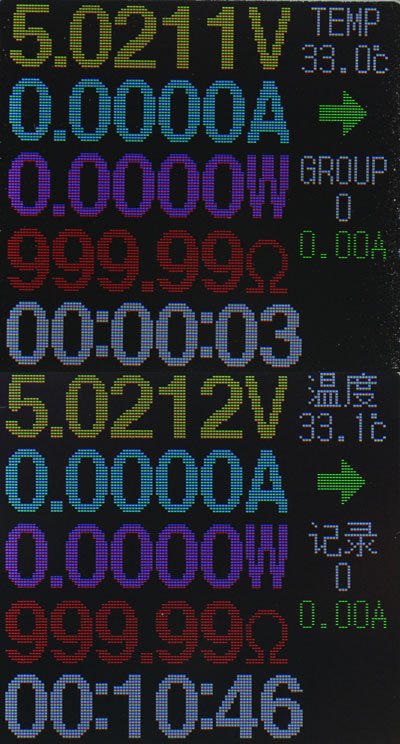

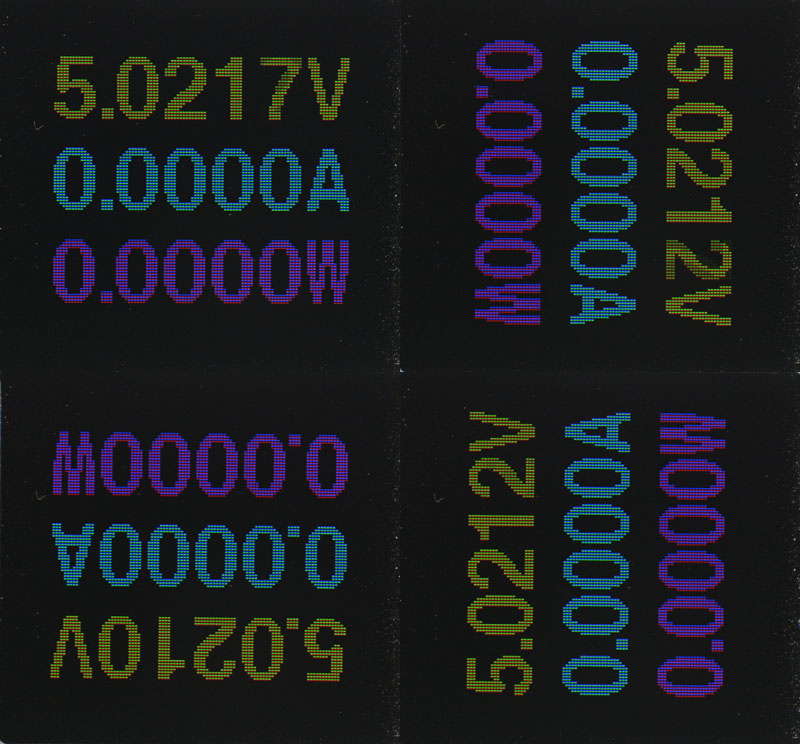

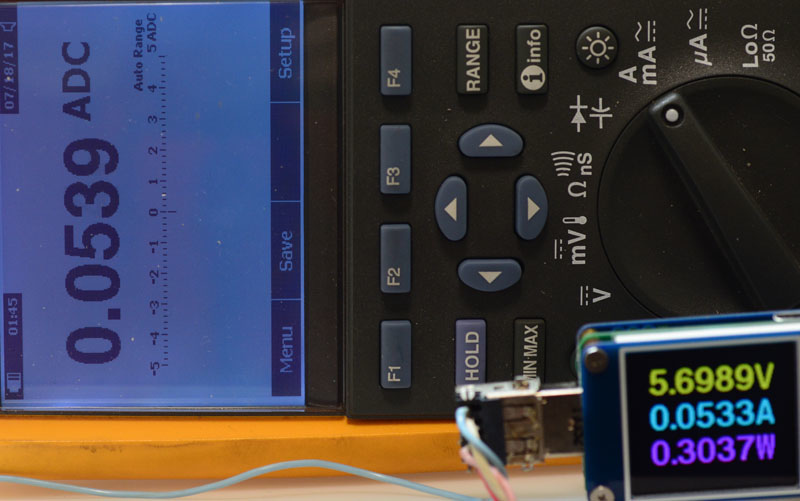

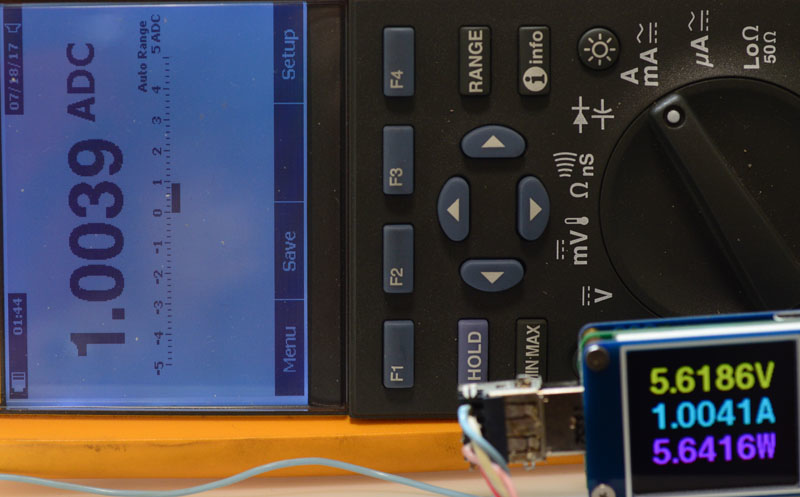

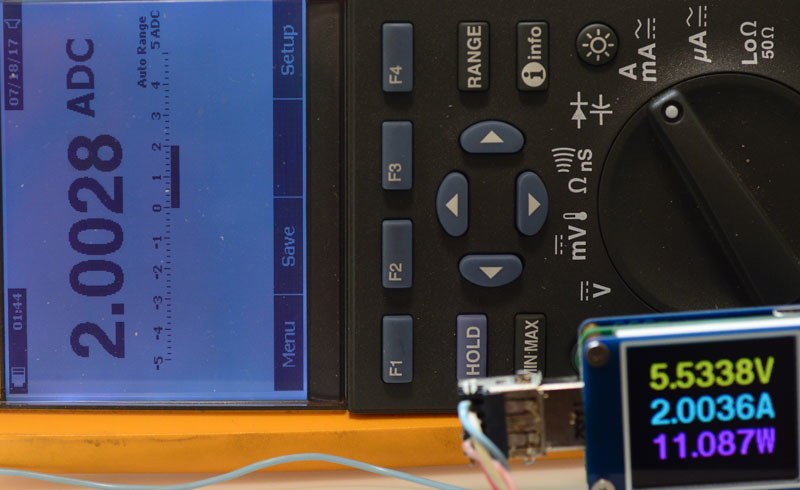

ZY1276測試主畫面共有七種，第一種顯示電壓/電流/容量/電量/溫度/電流方向/數據組編號，第二種顯示電壓/電流/功率/等效阻抗/通電時間/溫度/電流方向/數據組編號/門檻電流，第三種顯示高解析度平均值電壓/電流/功率/D+D-電壓/檢測到的充電定義(顯示三種)及PD/快充測試模式，第四種為線阻測試功能(可切換壓降法/四線開爾文法)，第五種為即時/離線曲線繪圖，第六種以大字顯示電壓/電流/功率，第七種為螢幕關閉模式，透過短按功能按鈕切換這七種主畫面顯示，下次通電會停留在上一次斷電前的主畫面

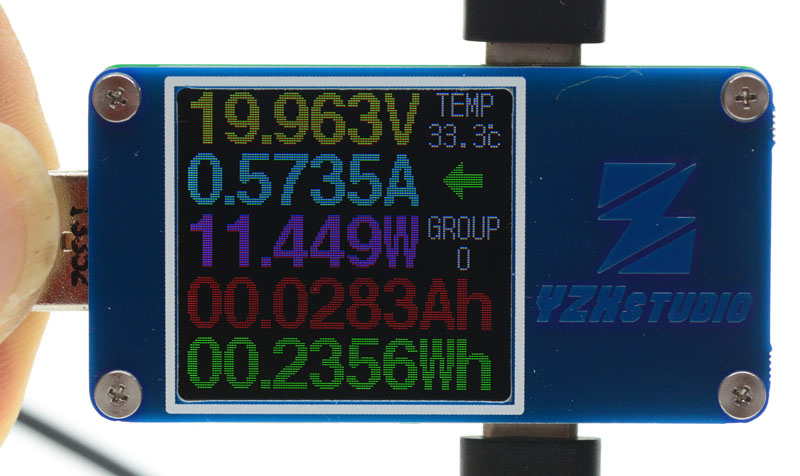

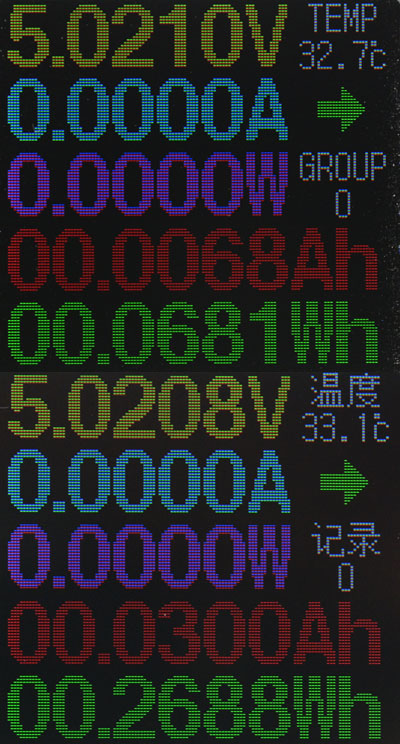

測試主畫面一，顯示電壓/電流/容量/電量/主電路板溫度/電流方向/數據組編號，長按按鈕可切換至下一數據組，繼續按住會回到上一組數據組並清除該組資料

綠色箭號方向往右表示電流流向為正向(輸入→輸出，USB-A插頭/Micro USB插座/Type-C IN插座 → USB-A插座/Type-C OUT插座)

測試主畫面二，顯示電壓/電流/功率/等效阻抗/通電時間/溫度/電流方向/數據組編號/門檻電流，長按按鈕可切換至下一數據組，繼續按住會回到上一組數據組並清除該組資料

右下綠色小字顯示門檻電流，設為零則通電後就開始記錄時間/容量/電量，設定其他數值時，量測電流值要高於設定數值才會記錄時間/容量/電量

當電流方向相反時(輸出→輸入)，則綠色箭號方向會變成往左

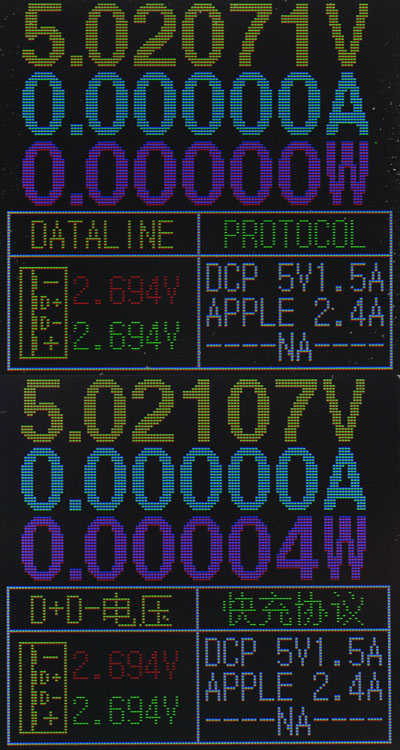

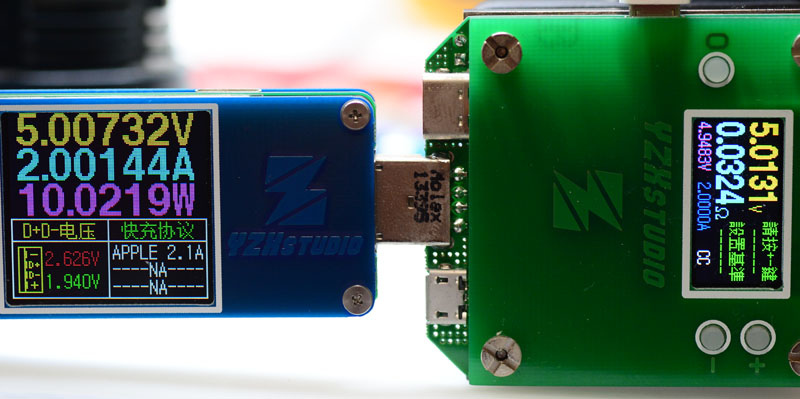

測試主畫面三，顯示高解析度平均值電壓/電流/功率/D+D-電壓/檢測到的充電定義(顯示三種)

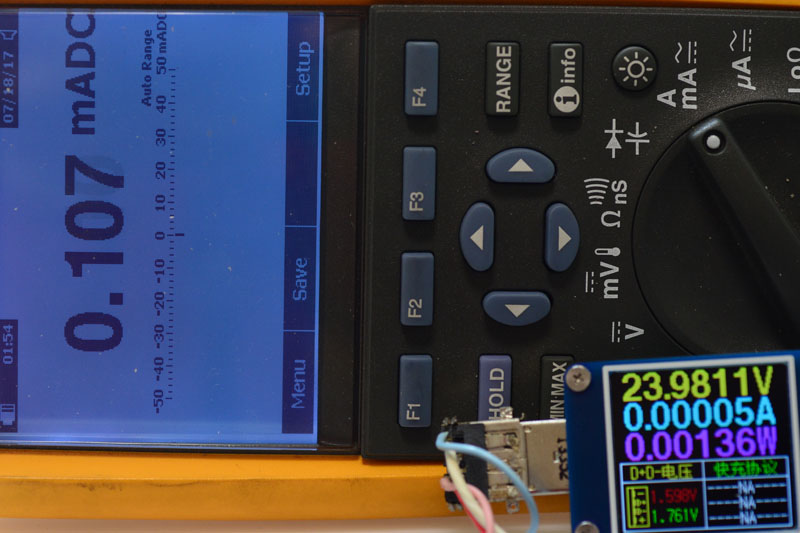

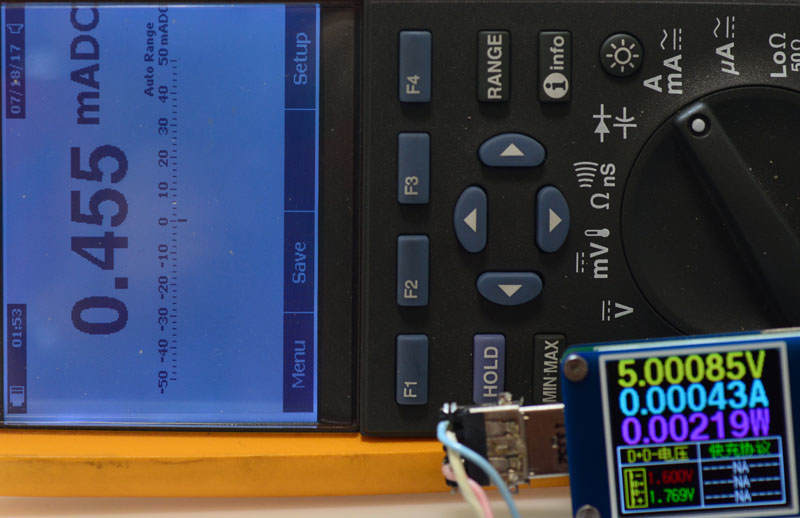

高解析度平均值顯示電壓/電流/功率，最小單位為0.01mV/0.01mA/0.01mW

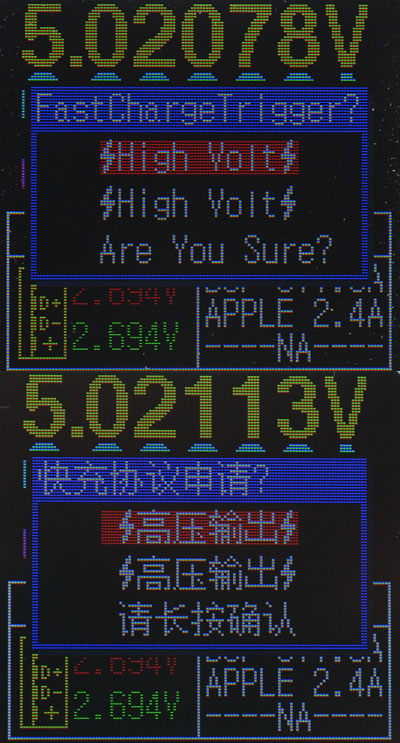

ZY1276專屬的PD/快充測試模式，在測試主畫面三下長按功能按鈕，會出現確認對話框，只有當ZY1276輸出為空載時，才能短按功能按鈕將紅色區塊切換至第三項，當紅色區塊在第三項時，長按功能按鈕便可進入PD/快充測試模式

快充測試模式提供主流快充定義自動檢測(AUTO Detect)及QC2.0/QC3.0/華為FCP/三星AFC/USB PD觸發/USB PD監聽/VOOC DASH閃充的觸發測試功能

功能按鈕短按切換藍色區塊位置，長按進入藍色區塊項目功能

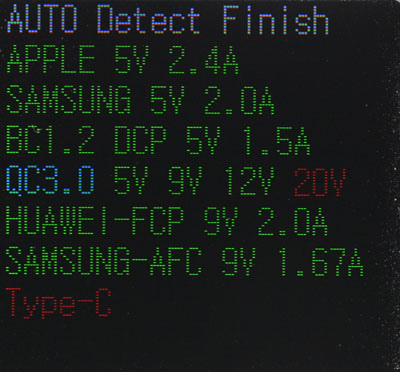

AUTO Detect自動偵測功能，會檢測ZY1276連接的充電器/行動電源所支援的快充定義，綠色項目表示支援該定義或輸出電壓，紅色項目表示不支援該定義或輸出電壓，淺藍色則表示往上相容該定義的前一版本(例如QC2.0/3.0)，檢測完成右上角顯示”Finish”，按下功能按鈕就可退出至測試主畫面

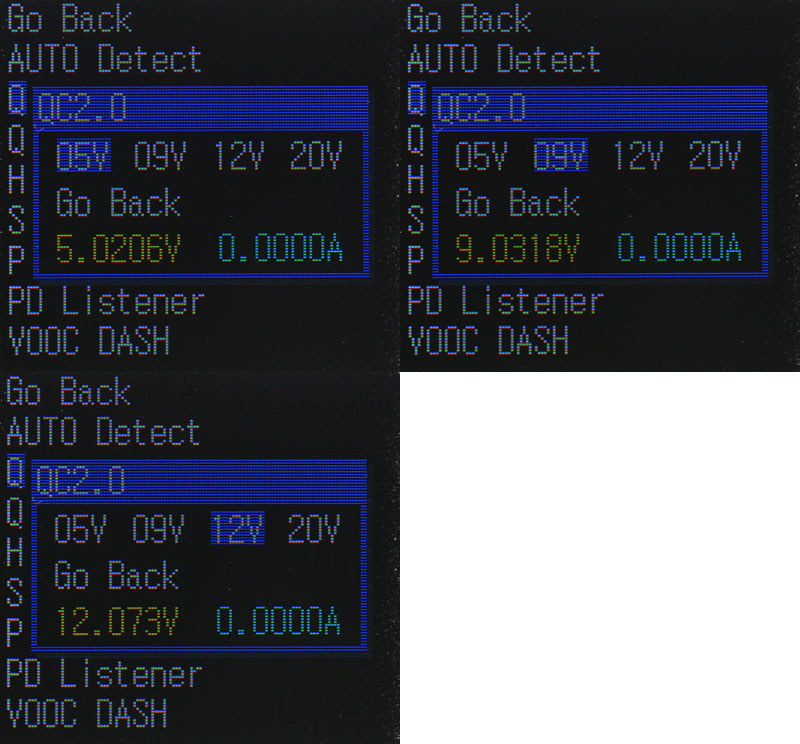

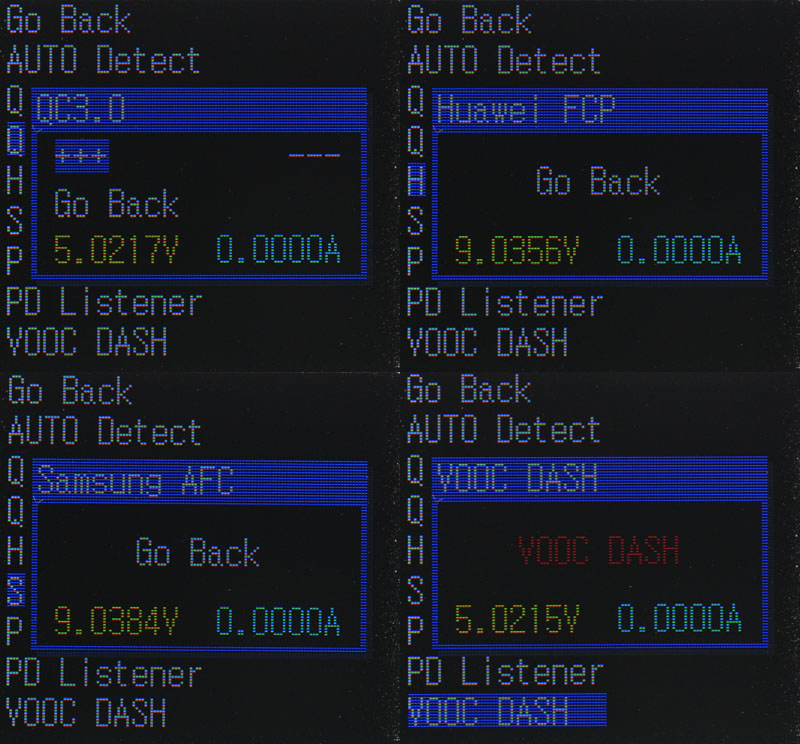

QC2.0充電定義觸發，短按功能按鈕切換需要觸發的電壓，長按確認觸發，下方黃色及淺藍色字體顯示當下電壓及電流

QC3.0充電定義觸發，短按功能按鈕切換升高(+++)或降低(---)，長按功能按鈕確認觸發，若一直按住功能按鈕則連續觸發(以每格200mV為單位升/降直到可支援的最大/最小值)，下方黃色及淺藍色字體顯示當下電壓及電流

華為FCP觸發，可測試是否支援華為9V/2A快充輸出，若電壓能達到9V表示支援，長按功能按鈕退出
三星AFC觸發，可測試是否支援三星9V/1.67A快充輸出，若電壓能達到9V表示支援，長按功能按鈕退出

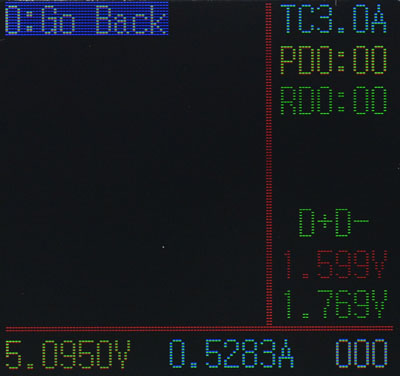

VOOC DASH觸發，可測試是否支援VOOC/DASH閃充輸出，因為VOOC/DASH充電器需要檢測原裝線，所以只能透過原裝線連接充電器與ZY1276，連接好後進入此功能，接上2A負載，此時VOOC DASH字樣從紅色轉成綠色，表示觸發成功，若觸發後能一直帶負載到4A-5A而不進入保護，表示為正廠VOOC/DASH充電器

PD Trigger為USB PD觸發功能，進入此功能後若不能顯示電壓電流組訊息，則拔掉ZY1276再插上

Type-C插頭雖然無方向性，但ZY1276的Type-C IN觸發線路僅支援單一方向插入，若插上USB PD供電裝置而ZY1276沒有啟動，則將Type-C插頭轉另一方向再插入Type-C IN測試

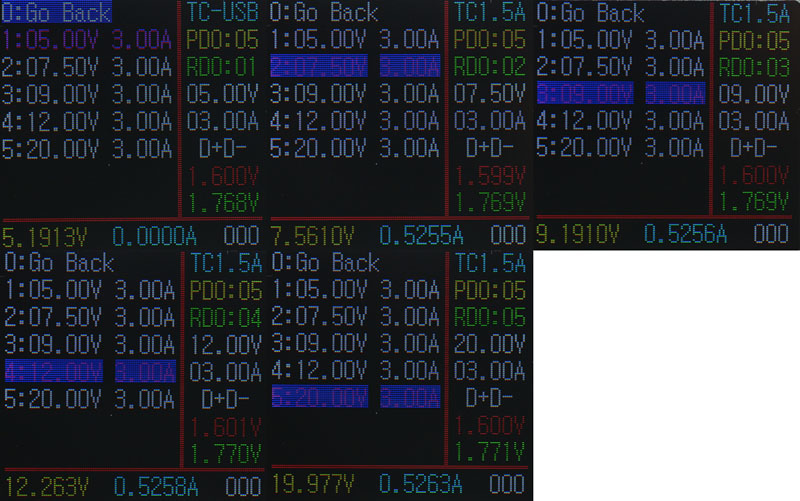

PD通信成功後，左邊紅色框會顯示該USB PD供電裝置可支援的PD電壓及電流組合(PDO)，紫色字體表示目前輸出的電壓及電流組別，右邊紅色框顯示Type-C埠識別電流、PDO總組數、目前申請的RDO編號、目前RDO電壓及電流組合、目前D+D-電壓，下方紅框顯示目前實際電壓及電流，右下角白字顯示PD通信次數

短按功能按鈕切換藍色區塊至想要觸發輸出的組別，長按功能按鈕觸發藍色區塊的電壓及電流組別，要退出則將藍色區塊移動到”0:Go Back”並長按功能按鈕，就可退出PD觸發功能

PD Listener為USB PD通信監聽功能，可用來監聽USB PD供電/受電裝置之間的通信過程，因為同樣有Type-C插頭插入方向的限制，所以最好先用PD觸發功能來確定目前的插頭方向是可以運作的

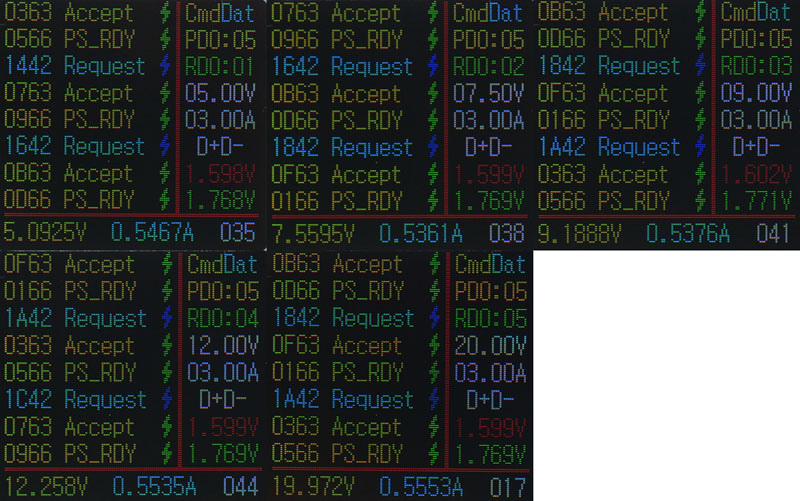

連接USB PD供電裝置至ZY1276 Type-C IN，啟動此功能後ZY1276會先關閉，直到USB PD受電裝置接上ZY1276 Type-C OUT才會重新啟動(若無法正常啟動則將受電裝置端的Type-C插頭轉方向測試)，左側紅框顯示監聽到的通信封包，前端四個數字顯示封包代碼，英文顯示封包名稱，黃色字體為控制封包，淺藍色字體為資料封包，後端閃電圖示表示封包正常傳輸，紅色叉叉表示封包傳輸異常，綠色閃電表示封包由供電端傳送至受電端(下行)，藍色閃電表示封包由受電端傳送至供電端(上行)

在監聽模式下短按功能按鈕可切換到電壓電流組顯示，可以顯示目前實際申請的組別，長按功能按鈕則退出PD監聽功能

特別注意之處是PD觸發與PD監聽都是通電後就會開始運作的功能，若需要退出到測試主畫面，則要長按功能按鈕退出後再拔除ZY1276

測試主畫面四，為線阻測試功能

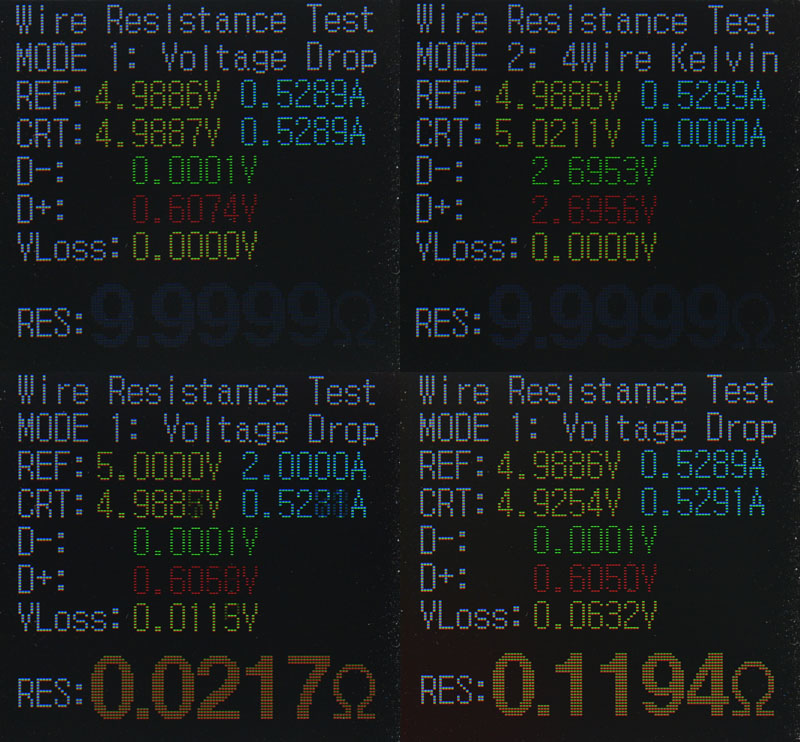

在線阻測試功能下，當沒有接上負載時，長按功能按鈕可在模式1(壓降法)及模式2(四線開爾文法)兩種測試方式間切換，因為模式2(四線開爾文法)需要搭配專用測試裝置，所以這裡僅示範模式1(壓降法)測線阻

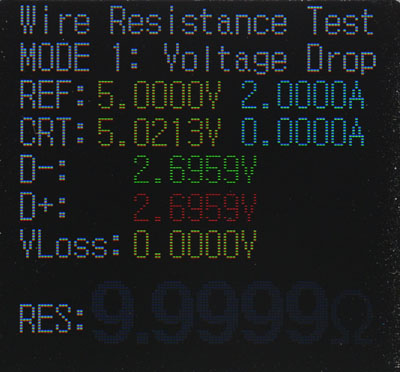

首先將ZY1276直接插於充電器/行動電源上，於USB-A接上0.5A以上的負載後，長按功能按鈕會自動進入模式1(壓降法)並記錄REF電壓電流數值(CRT表示目前電壓電流數值)，此時將ZY1276拔除，透過被測線連接充電器/行動電源，此時下方RES數值會自動顯示被測線等效線阻

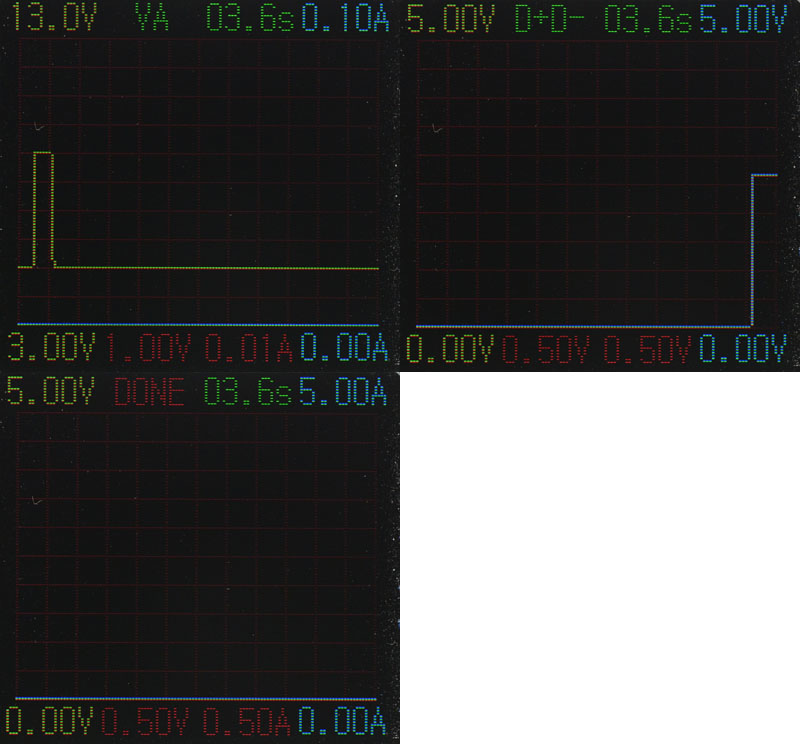

測試主畫面五，電壓電流D+D-即時及離線曲線繪製，長按功能按鈕可在VA(電壓電流)、D+D-、離線數據等三個模式下切換，上面中間偏右綠色字體顯示目前橫座標每格時間，最快為0.1s，每秒100次採樣，最慢為20s，可在系統設定選單中設定，左邊縱座標為黃色曲線，右邊縱坐標為淺藍色曲線，當兩曲線重疊會以白色顯示

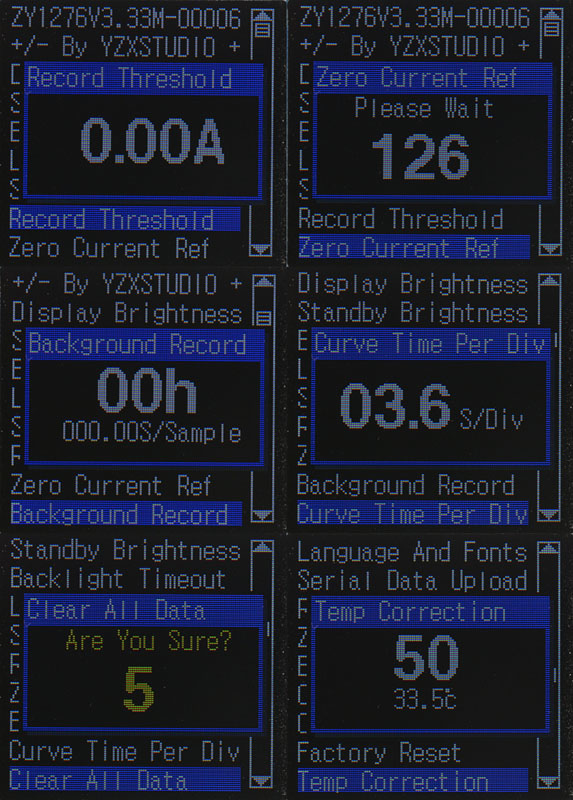

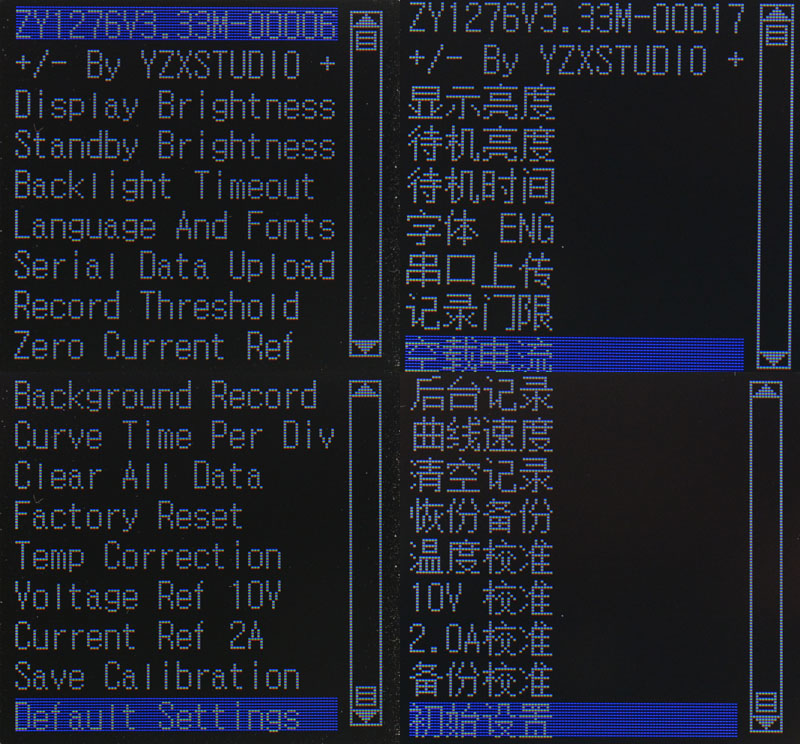

離線數據可在系統設定選單中選擇記錄週期，數據滿後會覆蓋最舊的數據，循環記錄
