產品規格;
1.電源輸入:直流10-32V,外5.5mm內2.5mm插孔
2.USB-C PD100W輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/5A
3.USB-C PD27W輸出:5V/2.4A、9V/3A、12V/2.25A、PPS3-12V/2.25A(若PD27W與USB-A一起用僅能輸出5V)
4.USB-A輸出:5V/3A、9V/3A、12V/2A(若PD27W與USB-A一起用僅能輸出5V)
5.外型尺寸:15.3x52.9x67.8mm
6.重量:75公克
7.輸入電壓低於8.2V便停止輸出,並進入微功耗待機模式(待機功耗:0.029W)
8.靜態耗電:0.15W@8.3V、0.27W@30V

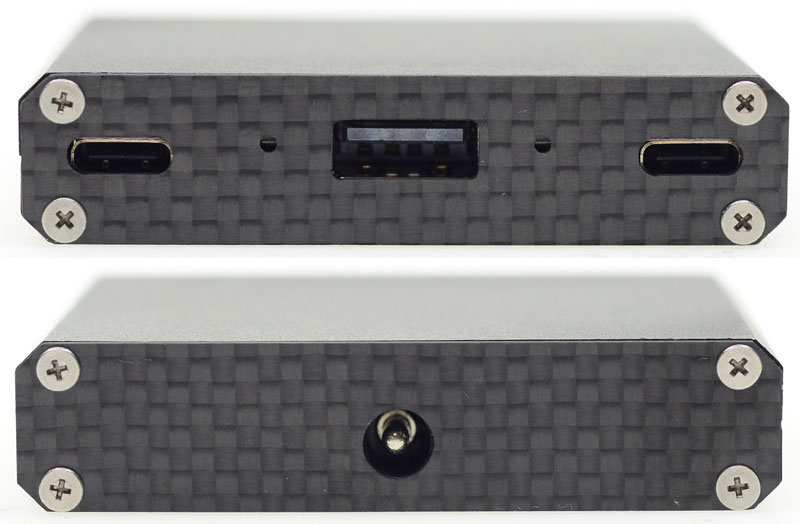

前後碳纖維裝飾面板使用螺絲固定,前方有兩個USB-C及一個USB-A輸出埠,後方有輸入DC插座

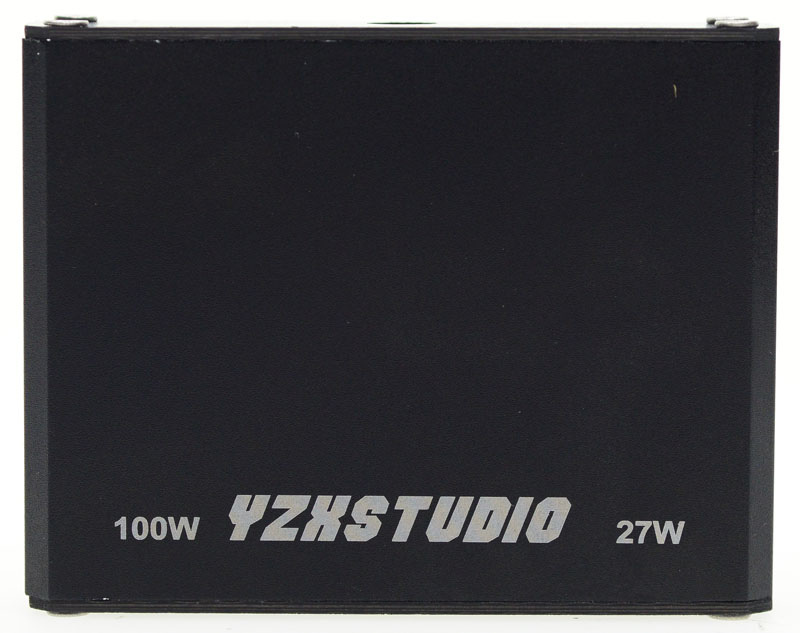

透過前後面板及螺絲固定的組合式鋁合金上下蓋,上蓋有YZXSTUDIO及100W/27W字樣

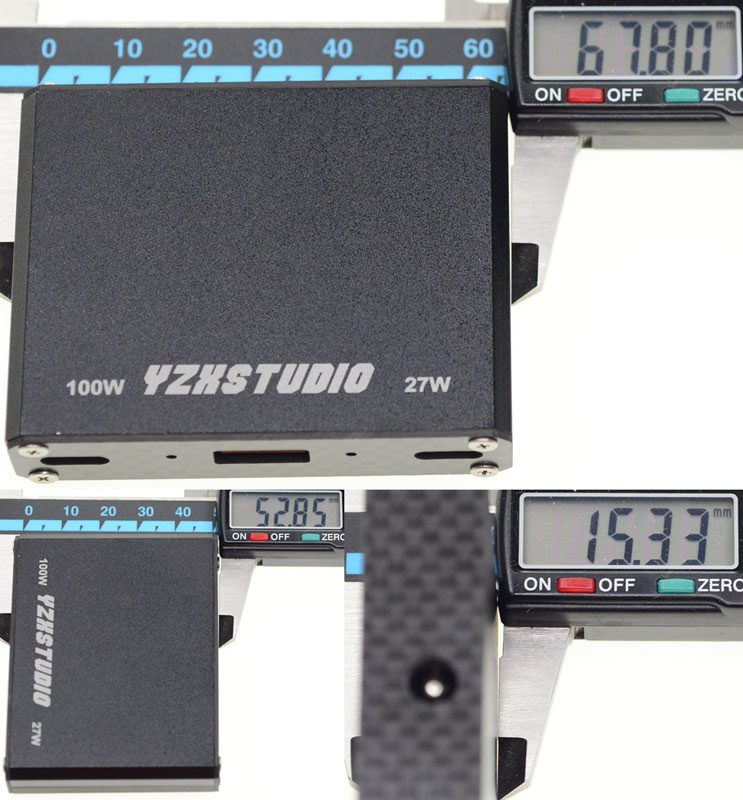

外型尺寸為15.3x52.9x67.8mm

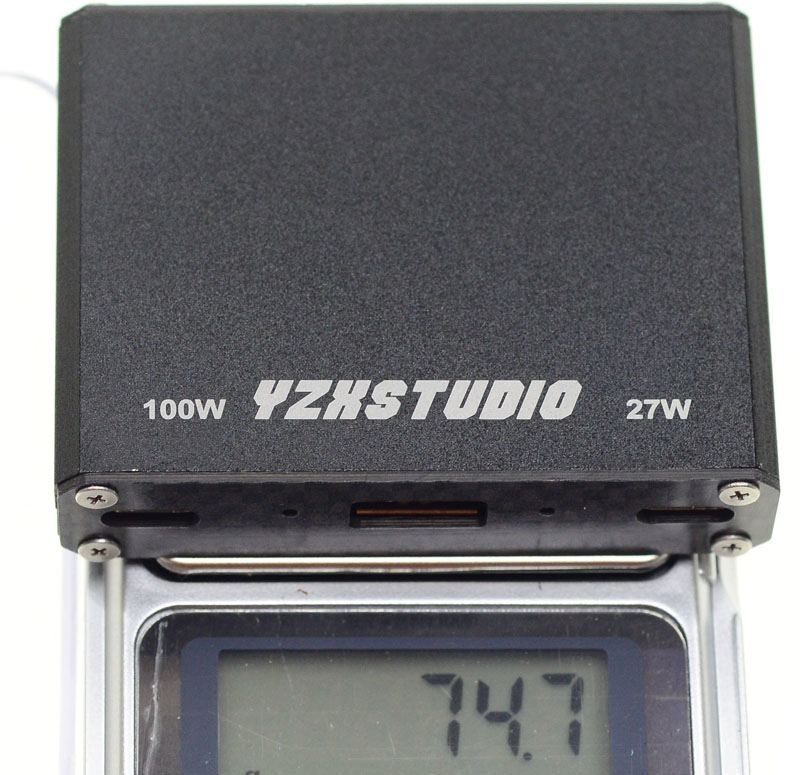

重量為74.7公克

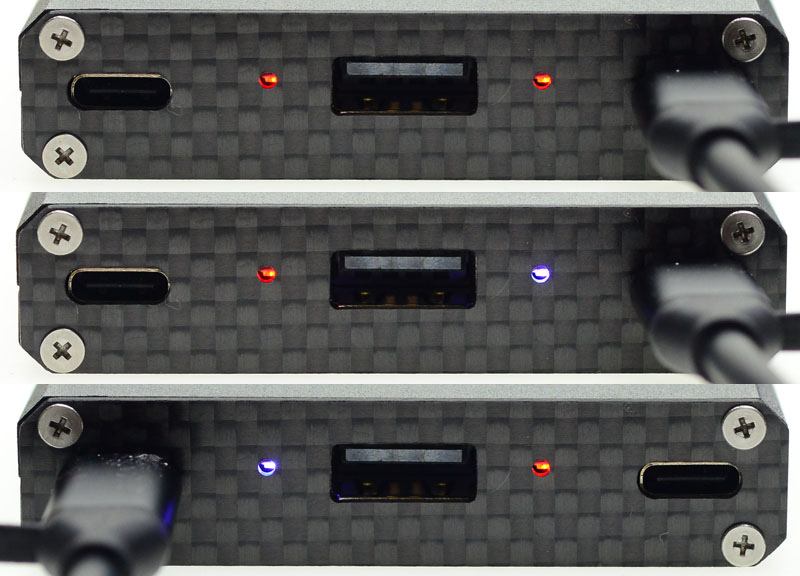

接上電源後,三個輸出埠之間的兩個指示燈開孔就會發出紅光,當PD100W輸出埠(左)連接裝置或是PD27W(右)/USB-A(中)輸出5V以外的電壓,就會變成紫色光

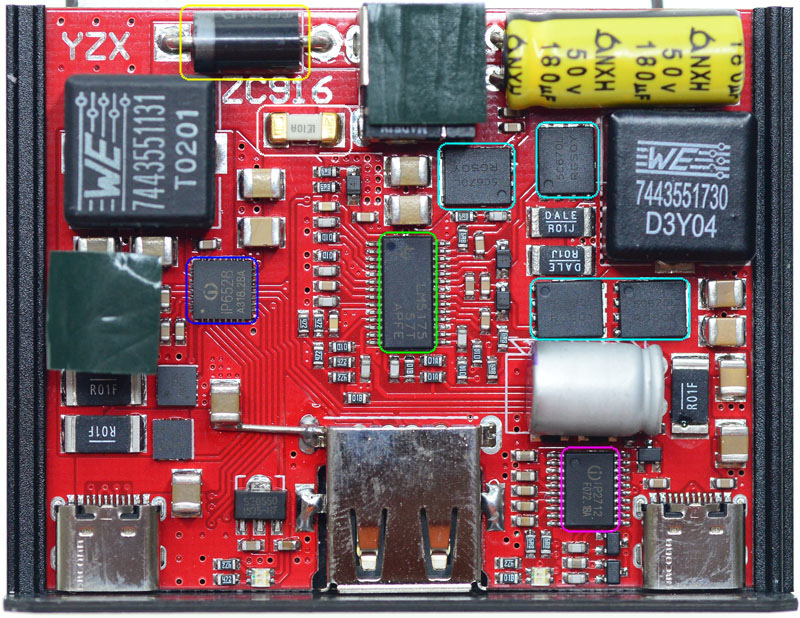

內部結構圖,ZC916採用紅色電路板
綠色框為TI LM5175同步升降壓控制器,輸出電壓可調整成高於或低於輸入電壓
水藍色框為四顆ON SEMI NTMFS5C670NL 60V 71A 6.1mΩ MOSFET,與LM5175搭配組成升降壓電源電路
紫色框為英集芯IP2712充電定義識別IC,集合Type-C PD2.0/3.0、Apple 2.4A、三星5V/2A、BC1.2、DCP 5V/1.5A、高通QC2.0/3.0、MTK PE+1.1、華為FCP/SCP、三星AFC,搭配LM5175升降壓電源電路進行所需輸出電壓轉換,主要作為PD100W輸出埠使用
藍色框為英集芯IP6528雙輸出電源整合SoC,集合Type-C PD2.0/3.0(PPS)、Apple 5V/2.4A、BC1.2、DCP 5V/1.5A、三星5V/2A、高通QC2.0/3.0、MTK PE+1.1/2.0、華為FCP/SCP、三星AFC、展訊SFCP等14種快充協議,內含同步降壓轉換器,主要作為PD27W及USB-A輸出埠使用
白色框為輸入端10A保險絲
黃色框為輸入端保護用33V TVS

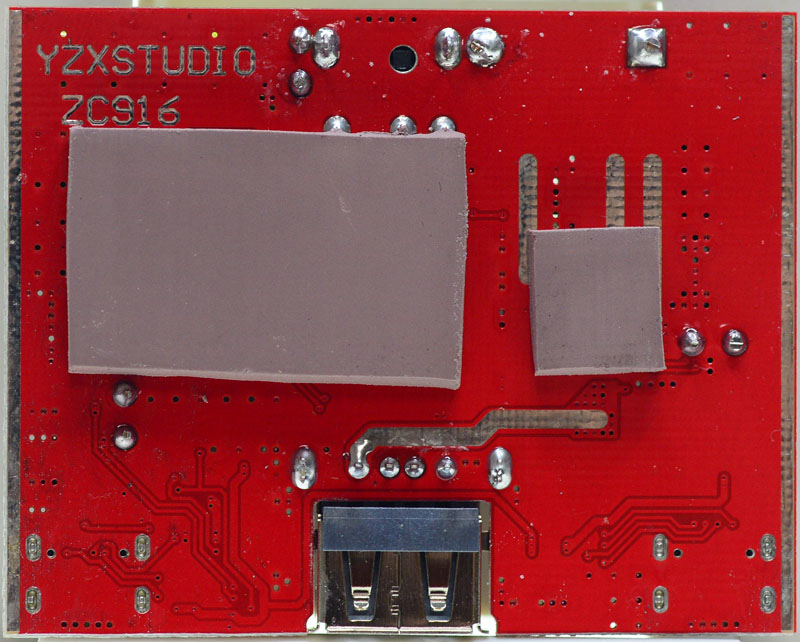

背後有兩塊導熱膠墊,將電路板及元件的熱量傳導至鋁合金外殼上

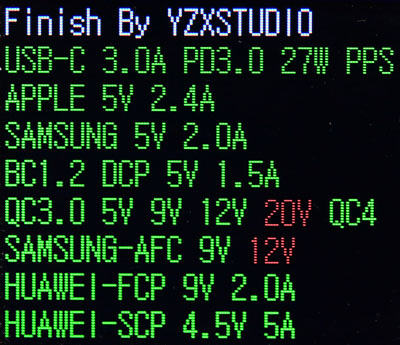

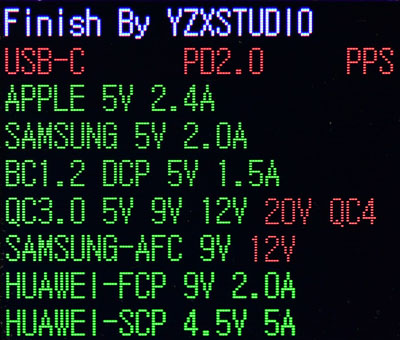

USB-C PD27W輸出埠支援充電定義有PD3.0+PPS 27W、Apple 5V/2.4A、三星5V/2A、BC 1.2、DCP 5V/1.5A、QC2.0/3.0的5V/9V/12V、QC4.0、三星AFC-9V、華為FCP、華為SCP
USB-C PD27W輸出埠支援5V/9V/12V三組固定輸出電壓及一組PPS 3-12V可程式輸出電壓,最高輸出電流分別為5V/2.4A、9V/3A、12V/2.25A、3-12V/2.25A

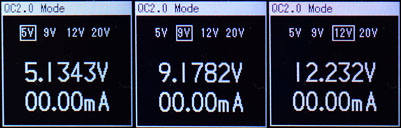

5V/9V/12V三組固定輸出下的空載電壓如每格綠色數字所示

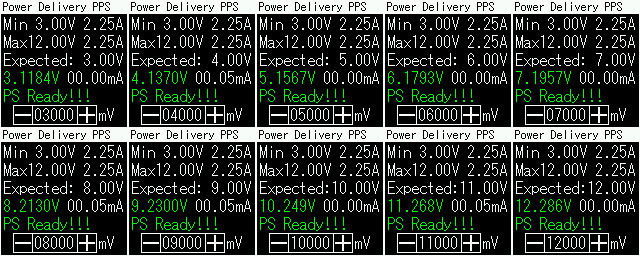

PPS 3-12V可變輸出電壓於整數電壓的設定值(第三行Expected:後白色數字)與實際值(第四行綠色數字)比較
USB-C PD27W輸出埠各組輸出下轉換效率表,22V輸入下轉換效率最高95.09%,最低87.24%
未輸出的待機功耗為0.11W

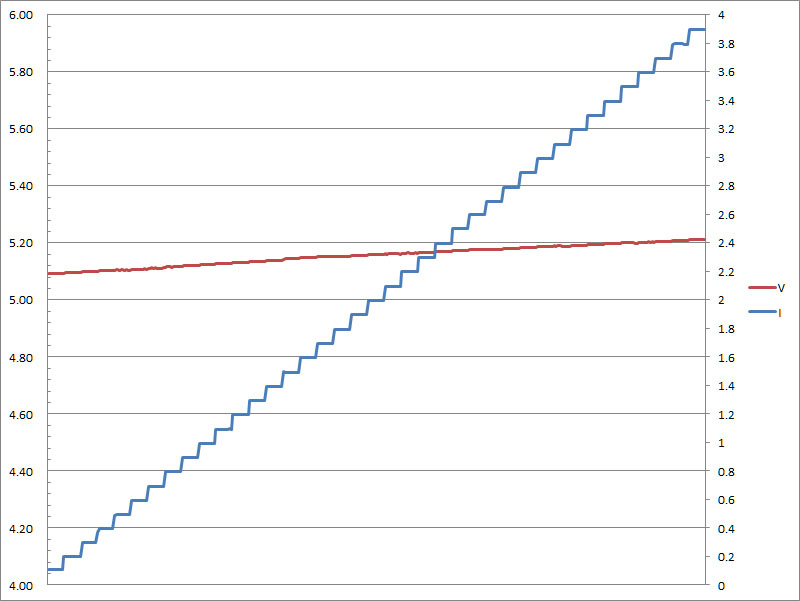

USB-C PD27W輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而微幅下降,當輸出電流超過3.6A便會截止輸出

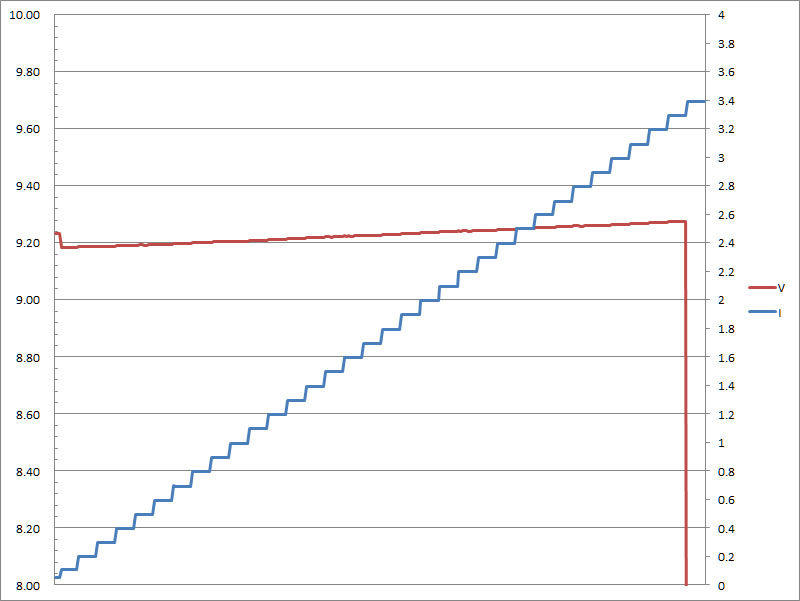

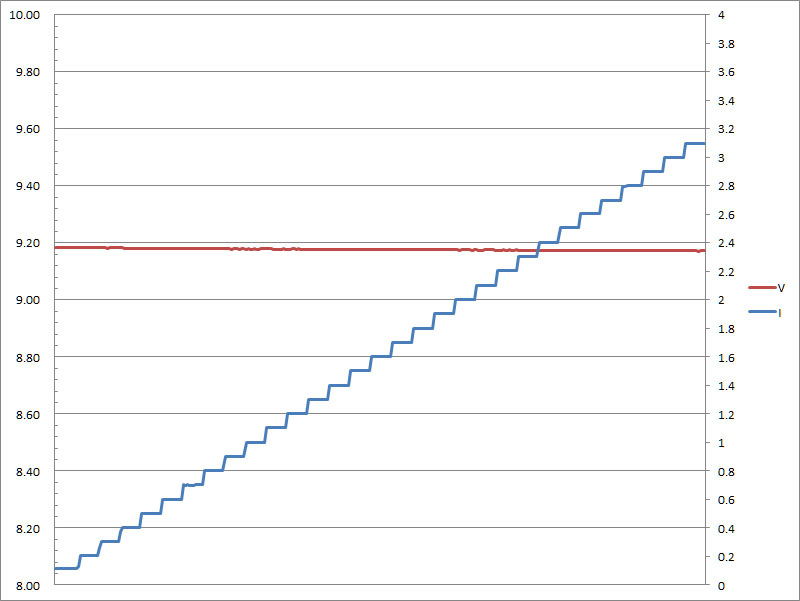

USB-C PD27W輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而微幅下降,當輸出電流超過3.1A便會截止輸出

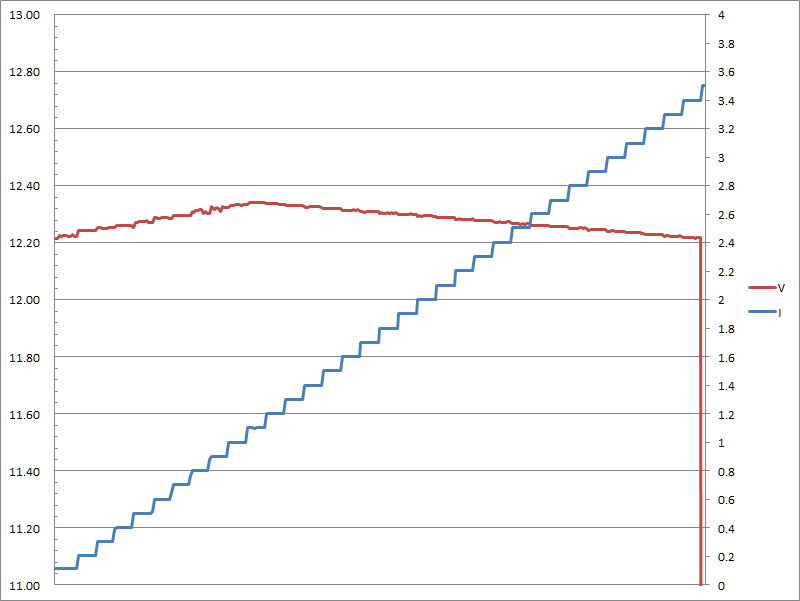

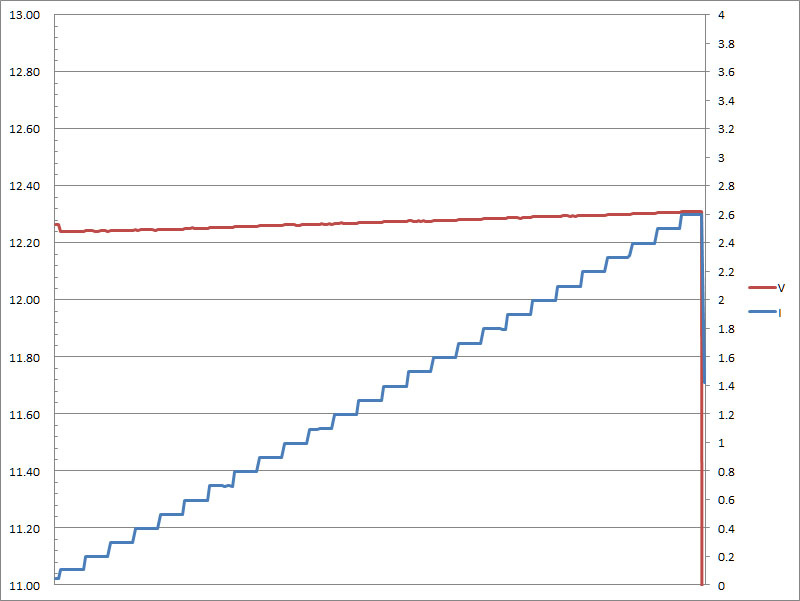

USB-C PD27W輸出埠12V輸出負載測試圖,輸出電壓不隨電流增加而改變,當輸出電流超過2.4A便會截止輸出

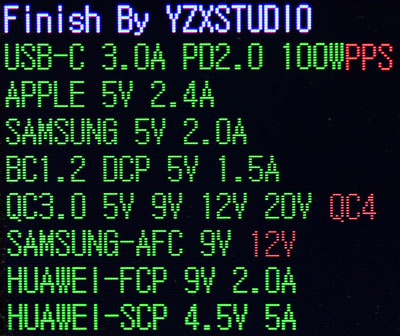

USB-C PD100W輸出埠支援充電定義有PD2.0 100W(使用5A線材)/60W(使用3A線材)、Apple 5V/2.4A、三星5V/2A、BC 1.2、DCP 5V/1.5A、QC2.0/3.0的5V/9V/12V/20V、三星AFC-9V、華為FCP、華為SCP
USB-C PD100W輸出埠支援5V/9V/12V/15V/20V五種輸出電壓,5V/9V/12V/15V最高電流均為3A,若使用帶有E-Mark的5A線材則20V輸出最高可達5A/100W,若使用3A線材則20V輸出最高為3A/60W

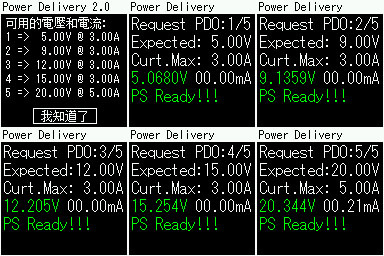

5V/9V/12V/15V/20V五種輸出下的空載電壓如每格綠色數字所示

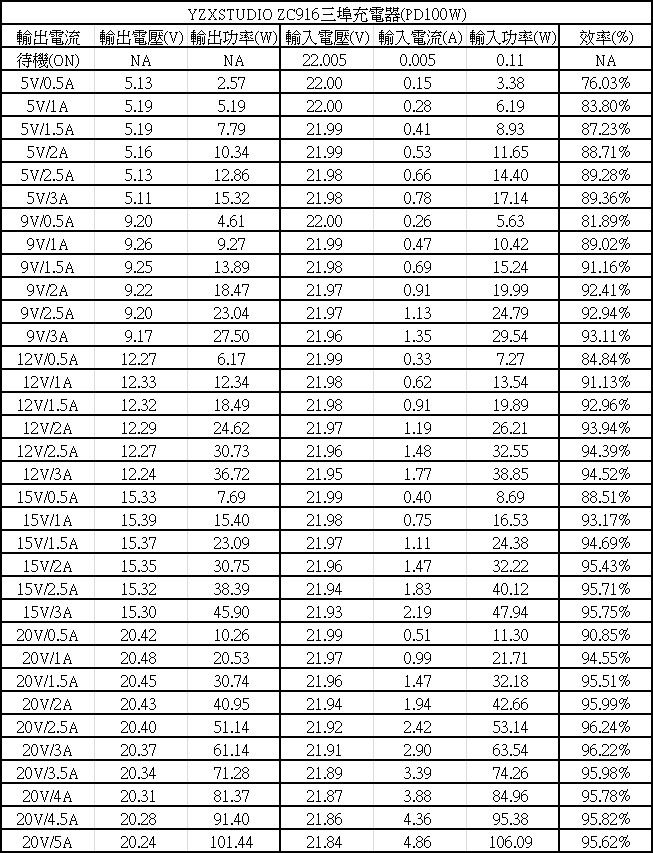

USB-C PD100W輸出埠各組輸出下轉換效率表,22V輸入下轉換效率最高96.24%,最低76.03%
未輸出的待機功耗為0.11W

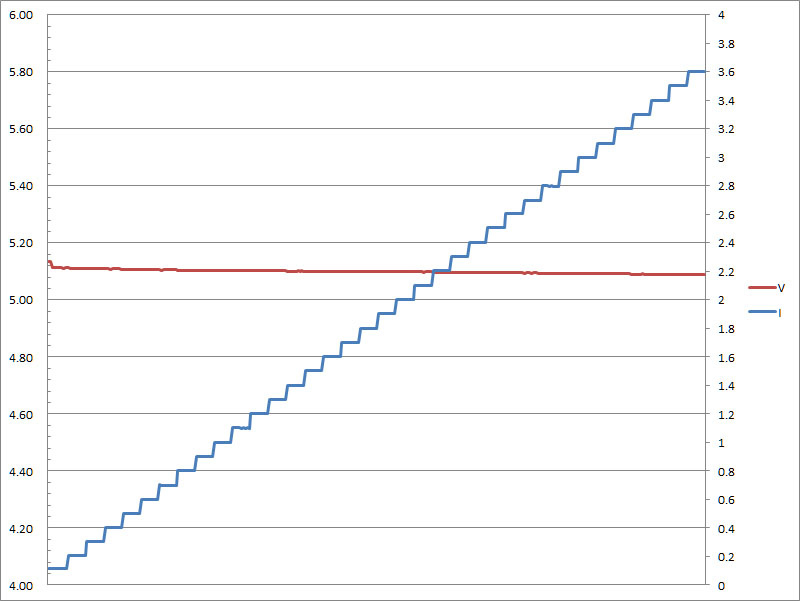

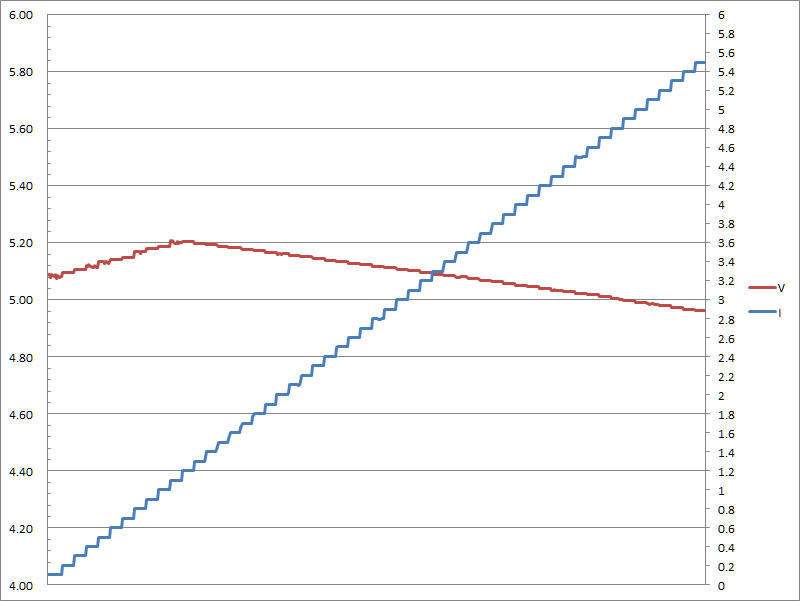

USB-C PD100W輸出埠5V輸出負載測試圖,隨電流增加,輸出電壓先提高後下降

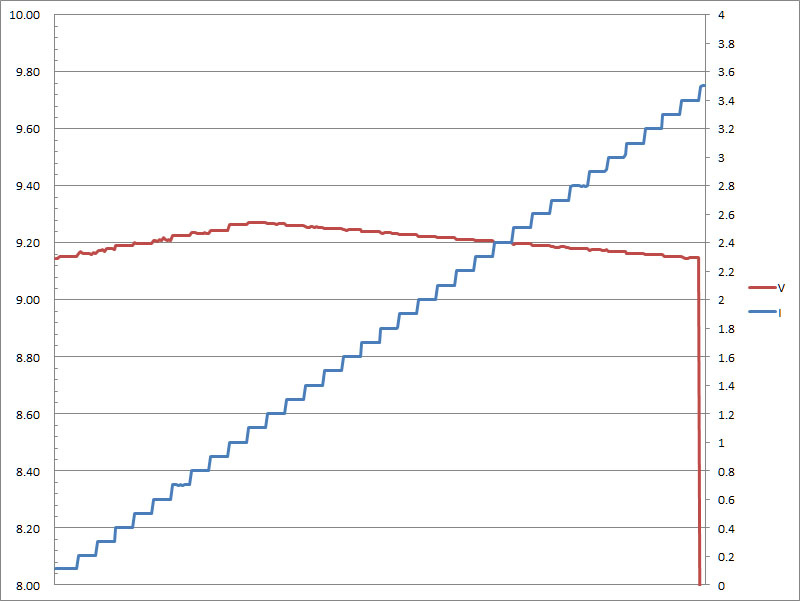

USB-C PD100W輸出埠9V輸出負載測試圖,隨電流增加,輸出電壓先提高後下降,當輸出電流超過3.4A便會下降至5V

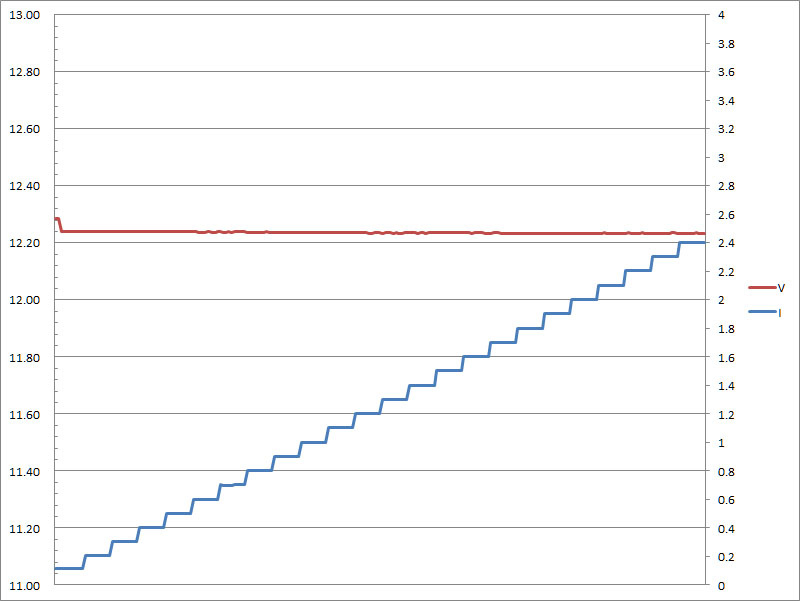

USB-C PD100W輸出埠12V輸出負載測試圖,隨電流增加,輸出電壓先提高後下降,當輸出電流超過3.4A便會下降至5V

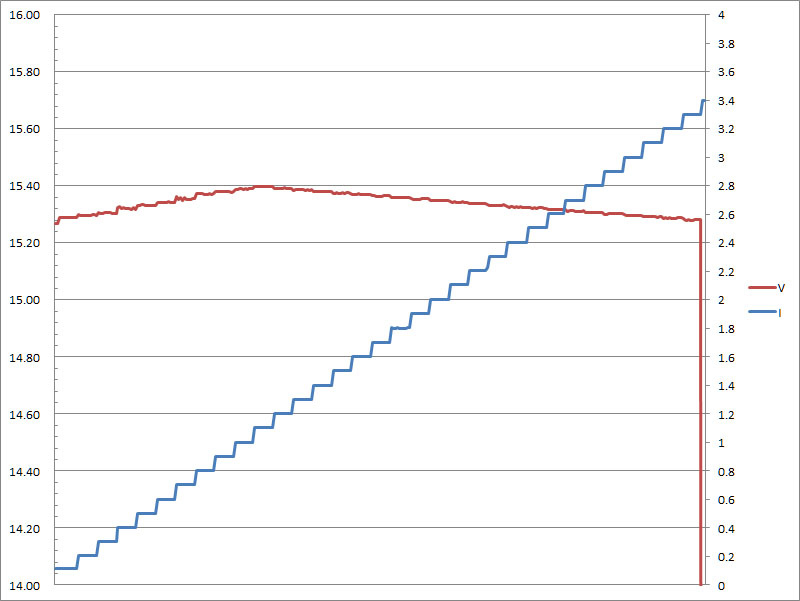

USB-C PD100W輸出埠15V輸出負載測試圖,隨電流增加,輸出電壓先提高後下降,當輸出電流超過3.3A便會下降至5V

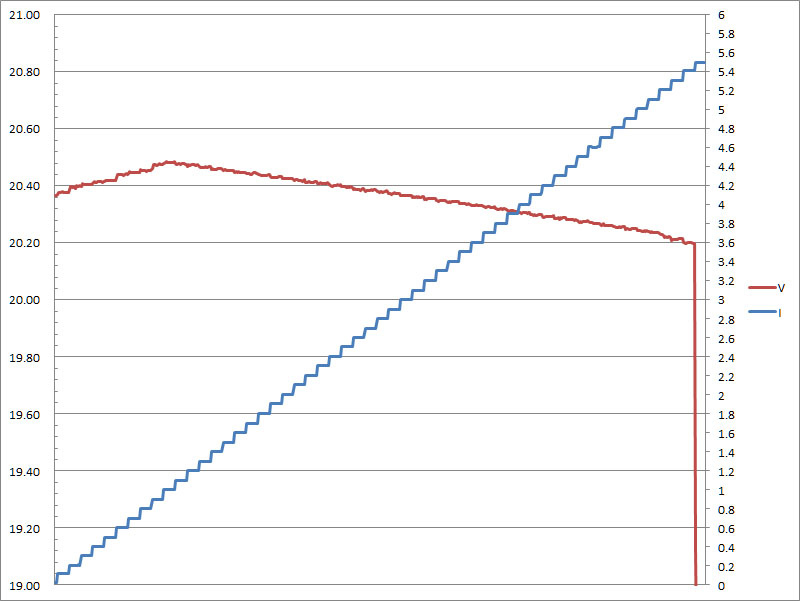

USB-C PD100W輸出埠20V輸出負載測試圖,隨電流增加,輸出電壓先提高後下降,當輸出電流超過5.4A便會產生大幅壓降
USB-A輸出埠支援充電定義有Apple 5V/2.4A、三星5V/2A、BC 1.2、DCP 5V/1.5A、QC2.0/3.0的5V/9V/12V、三星AFC-9V、華為FCP、華為SCP
USB-A輸出埠的5V/9V/12V空載電壓

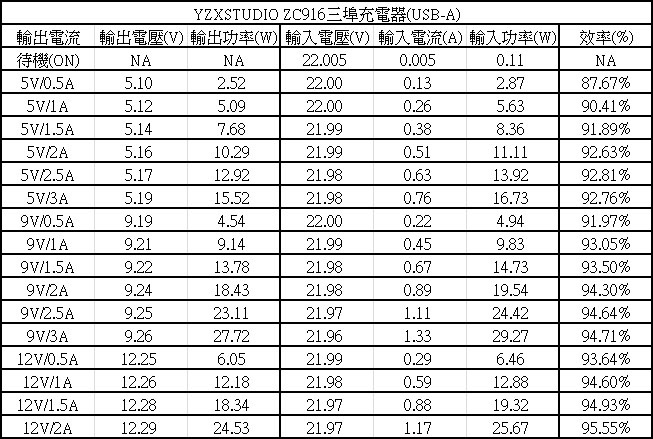

USB-A輸出埠各組輸出下轉換效率表,22V輸入下轉換效率最高95.55%,最低87.67%
未輸出的待機功耗為0.11W
USB-A輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而略微提高,當輸出電流超過3.9A便會截止輸出
USB-A輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而略微提高,當輸出電流超過3.3A便會產生大幅壓降
USB-A輸出埠12V輸出負載測試圖,輸出電壓隨電流增加而略微提高,當輸出電流超過2.6A便會截止輸出

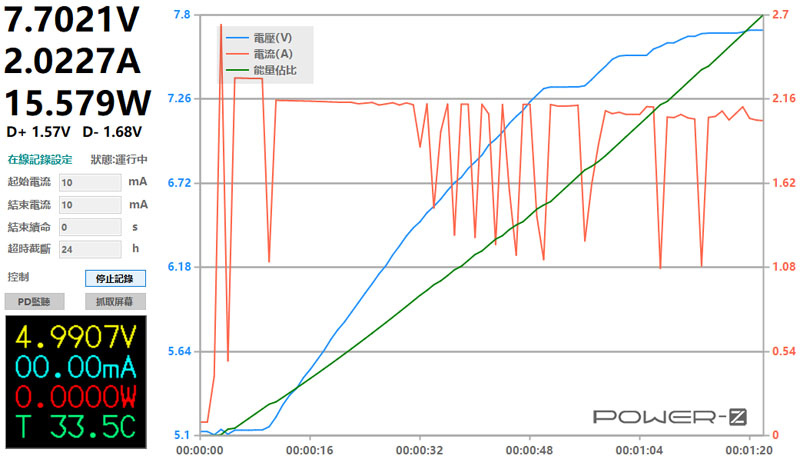

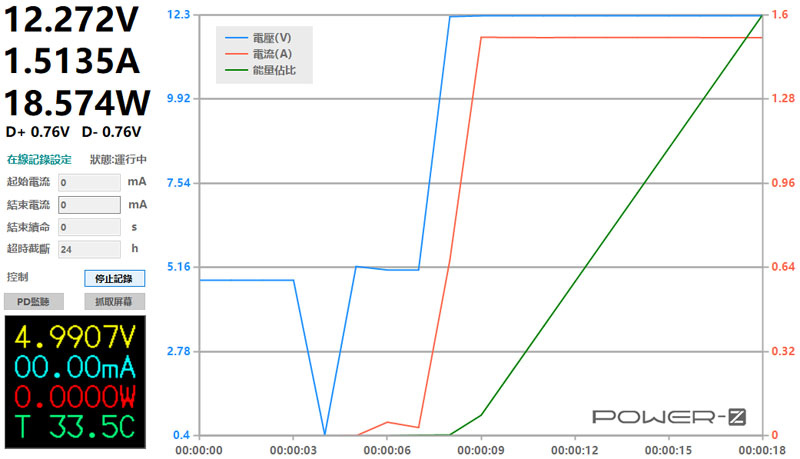

PD27W輸出埠對小米8進行充電,可正常啟動QC4.0充電,充電功率15.6W

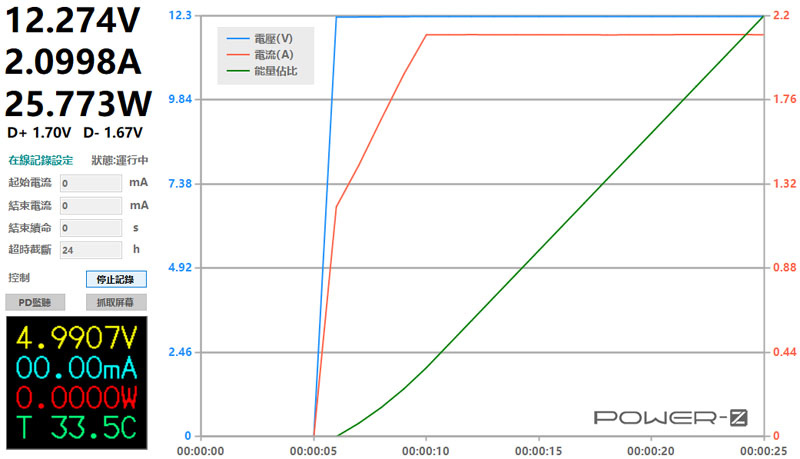

PD27W輸出埠對全漢創意PD20000行動電源進行充電,充電功率25.8W

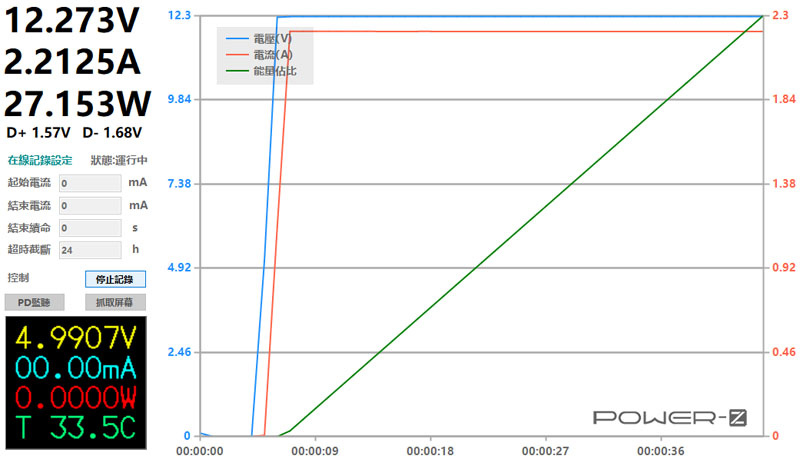

PD27W輸出埠對紫米10號行動電源進行充電,充電功率27.2W

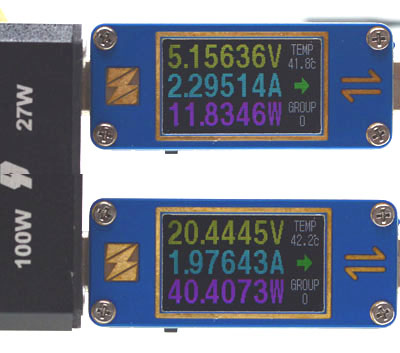

PD100W輸出埠對小米8進行充電,可正常啟動PD充電,充電功率16.7W

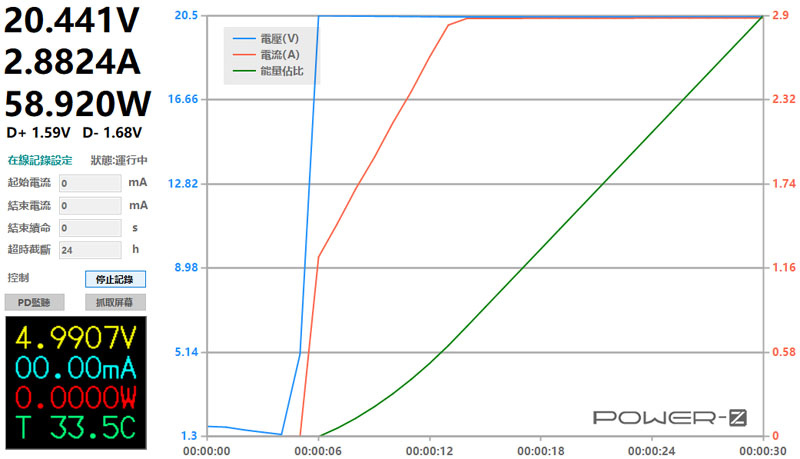

PD100W輸出埠對全漢創意PD20000行動電源進行充電,充電功率58.9W
PD100W輸出埠對紫米10號行動電源進行充電,充電功率40.9W

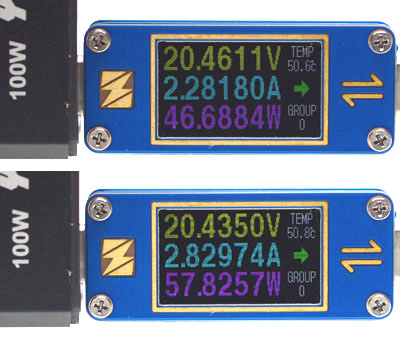

PD27W(上)與PD100W(下)輸出埠對關機下的HP ProBook 430 G5充電功率如下圖所示
PD100W輸出埠對開機下的HP ProBook 430 G5充電功率如下圖所示

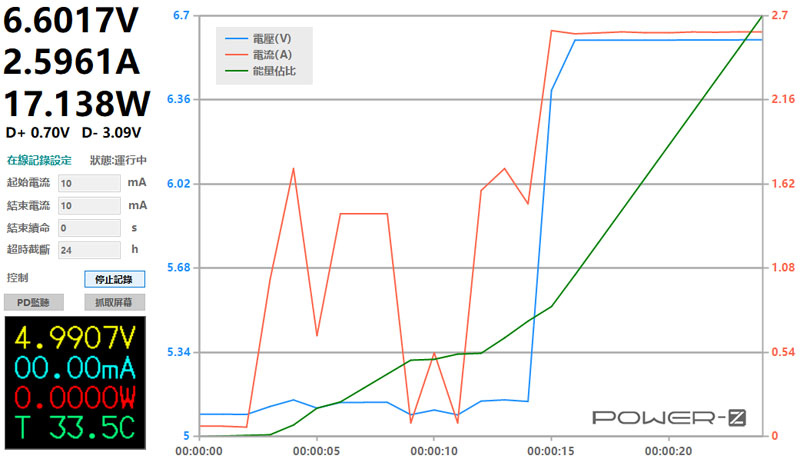

USB-A輸出埠對小米8進行充電,可正常啟動QC3.0充電,充電功率17.1W

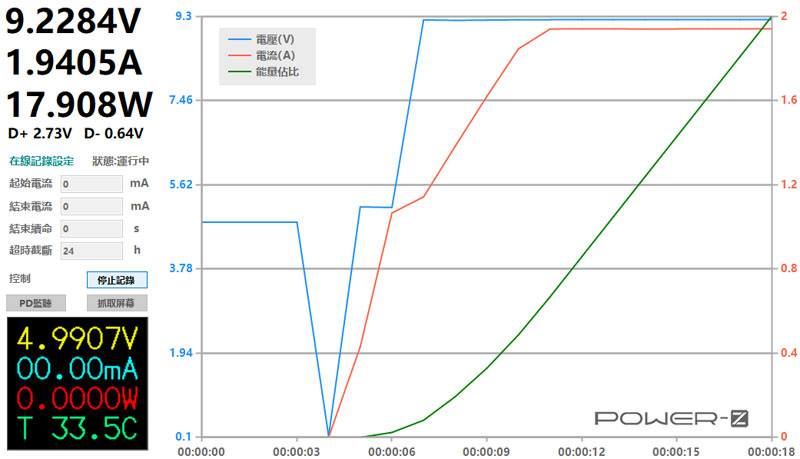

USB-A輸出埠對全漢創意PD20000行動電源進行充電,充電功率17.9W
USB-A輸出埠對紫米10號行動電源進行充電,充電功率18.6W

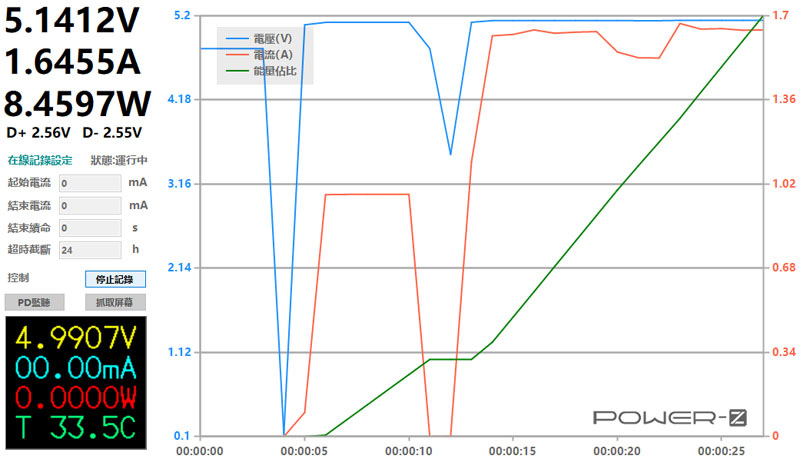

USB-A輸出埠對Apple iPad2進行充電,充電功率8.5W


結論:
YZXSTUDIO ZC916全協議2C1A三輸出充電器可支援最新的QC4.0 27W及其他絕大部分的快充協議,100W輸出埠最大可輸出20V/5A,本身轉換效率表現良好,偵測到低電壓會自動進入低功耗待機模式,須特別注意如果100W輸出埠要使用超過60W的負載,則輸入電壓最好大於20V以確保最佳輸出電壓、功率及轉換效率,若PD27W或USB-A需要輸出12V,則輸入電壓需大於14V,以確保最佳輸出電壓,當PD27W與USB-A同時連接裝置時,會自動鎖定成5V輸出
