MB-IX10產品規格:
1.電池種類及容量:聚合物鋰離子電池,3.8V/10000mAh,38Wh
2.輸入規格:Apple Lightning 5V/2A,USB-C 5-12V,最大輸入14W
3.輸出規格:USB-C 5V/3A、USB-A(QC3.0) 5V/3A、9V/1.8A、12V/1.3A
4.尺寸:110x74.1x14.7mm
5.重量:221克

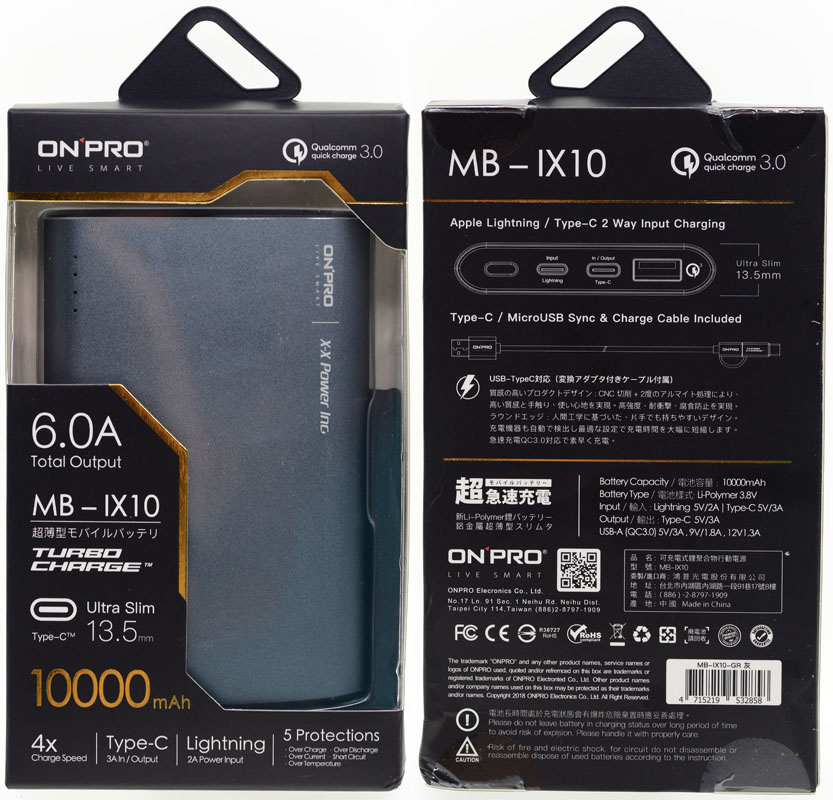

吊卡式彩盒包裝正面有透明視窗,可直接看到行動電源本體,包裝正面及背面說明文字採用中文/英文/日文三種語言標示

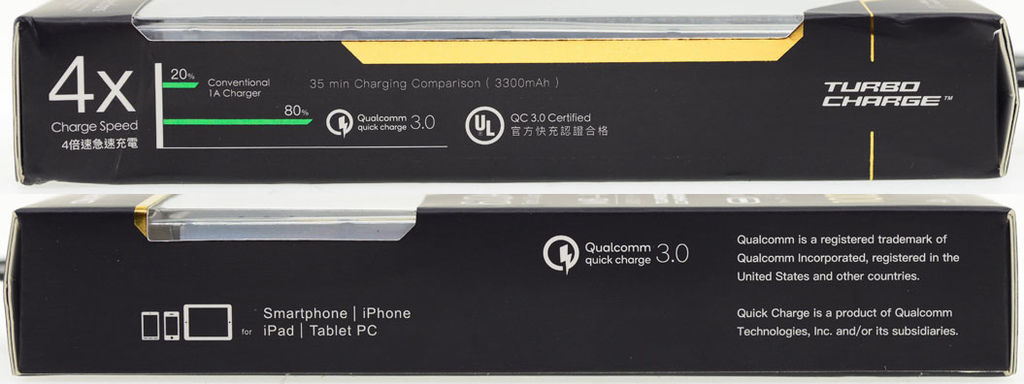

外盒左右側面,標示QC3.0快速充電說明及適用裝置

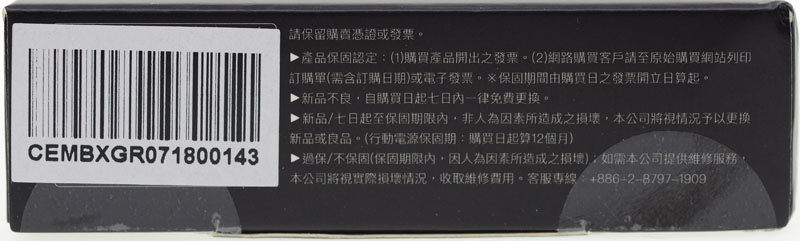

外盒底面印有產品條碼及保固條款說明

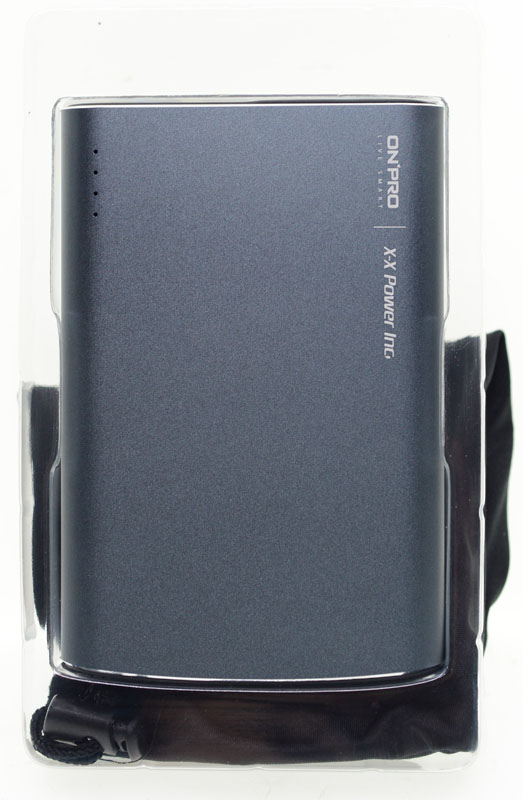

本體及配件裝在透明塑膠泡殼中

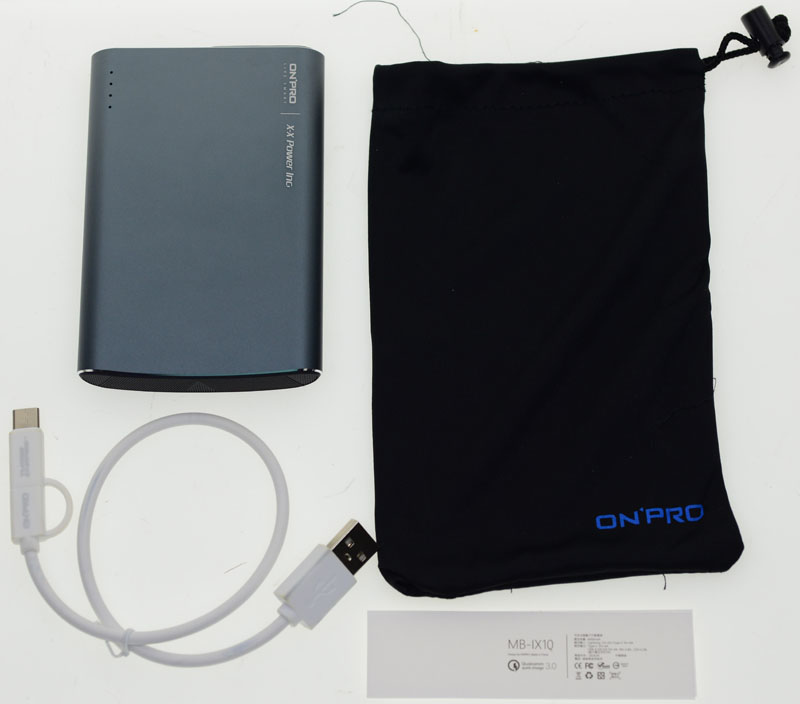

包裝內容物一覽,有行動電源本體、攜帶用束口袋、說明書、USB-A to Micro USB/USB-C兩用短線

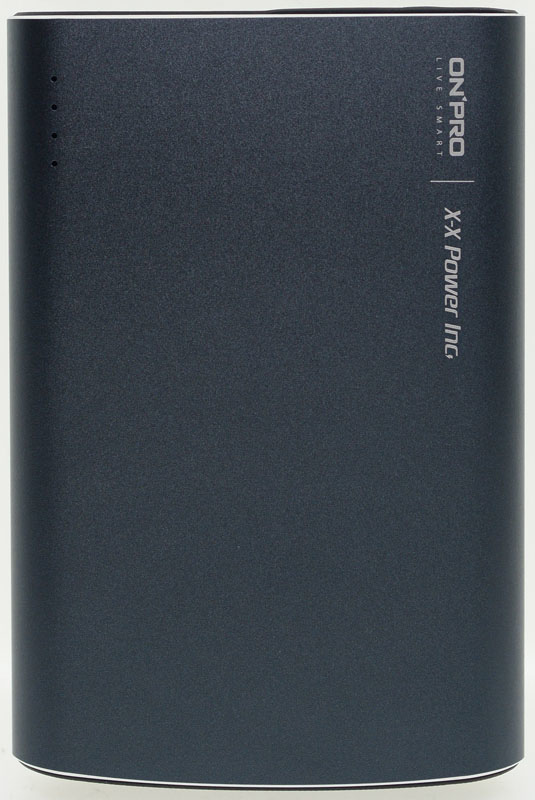

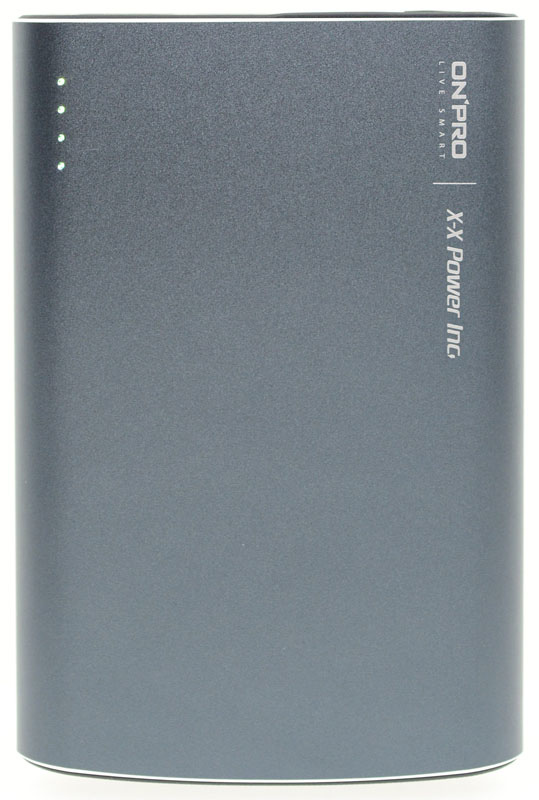

行動電源本體採金屬筒狀外殼,商標印在右上方處,底部為圓弧設計

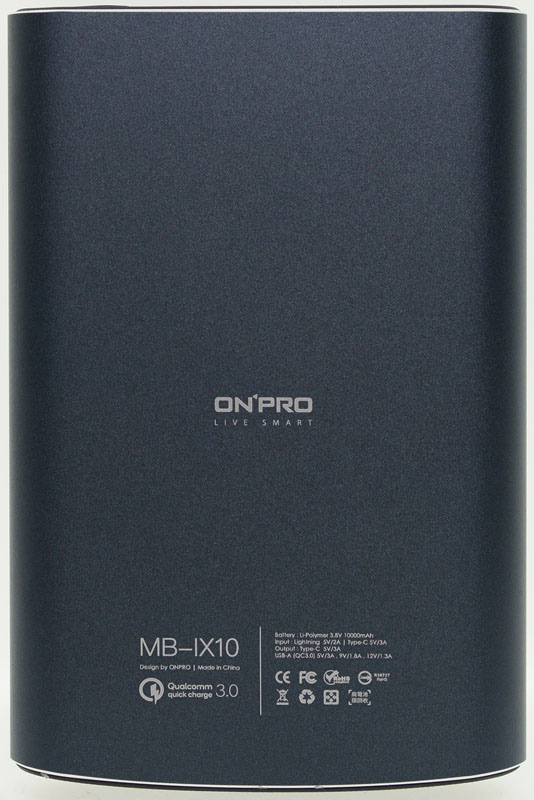

本體背面中央有商標

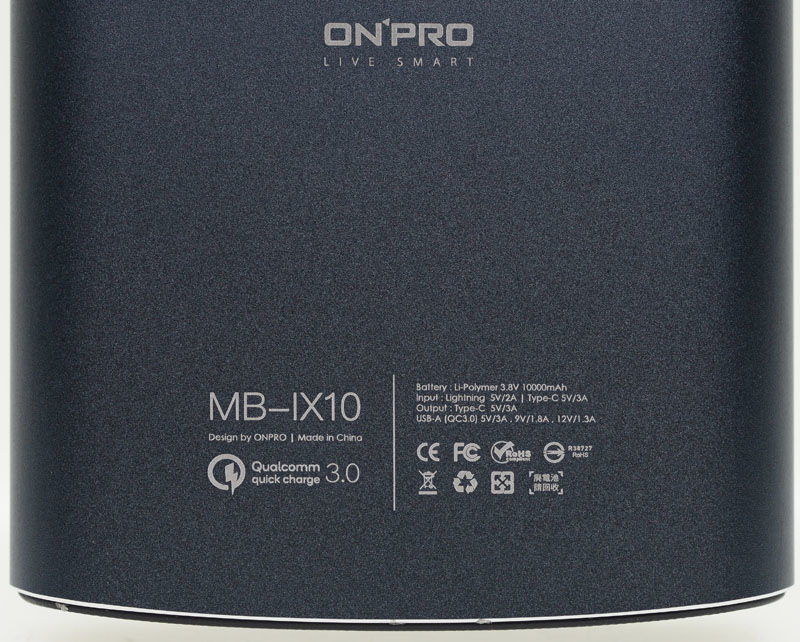

背面底部印上產品型號、產地、QC3.0認證標誌、電池容量、輸入/輸出規格、安規認證標誌

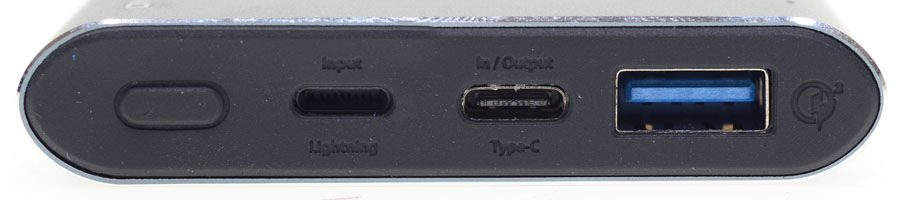

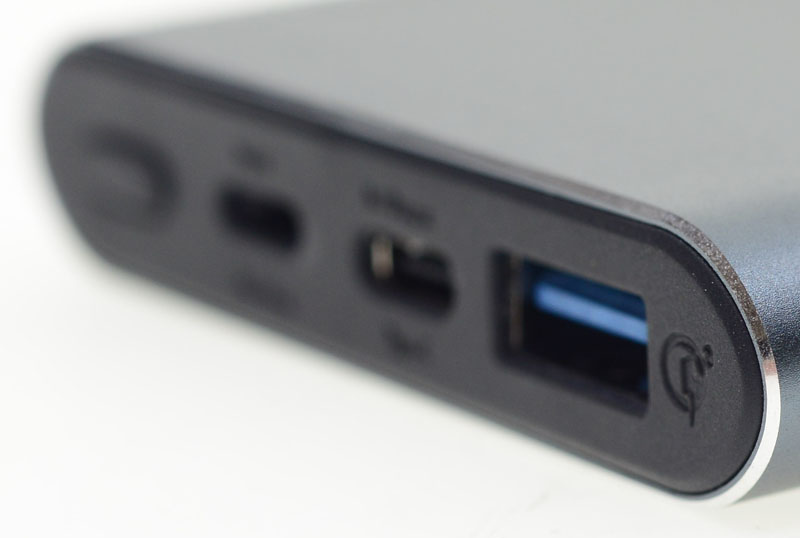

軟式膠條頂部面板,由左至右分別為電源開關、Apple Lightning充電輸入埠、USB-C輸入/輸出兩用埠、USB-A輸出埠,USB-A埠旁也印上QC3.0認證標誌
金屬筒狀外殼上下邊緣處有倒角處理,露出銀色金屬原色

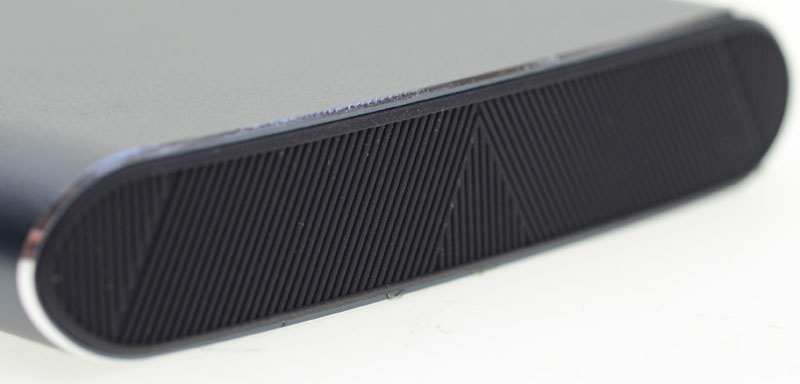

底部膠條有直線與斜線組合成的裝飾

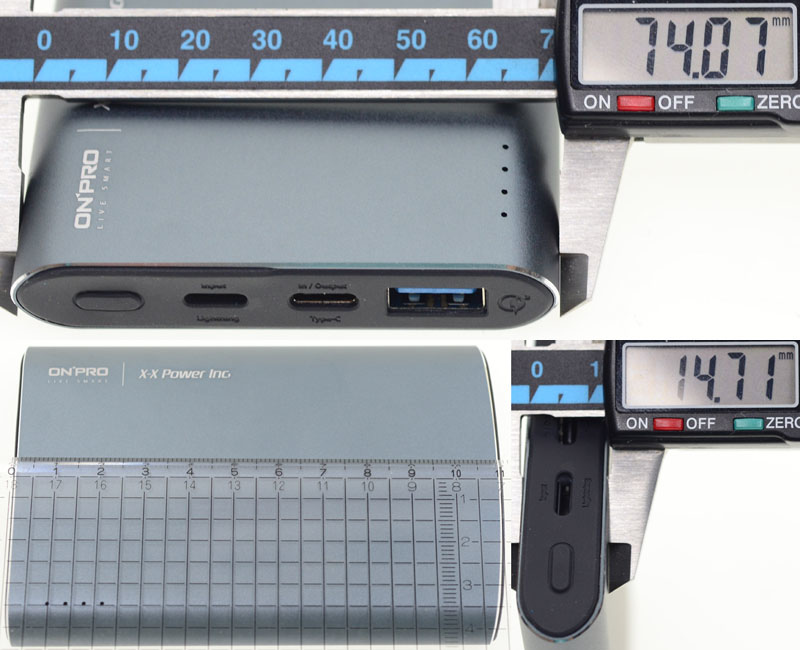

本體尺寸為110x74.1x14.7mm

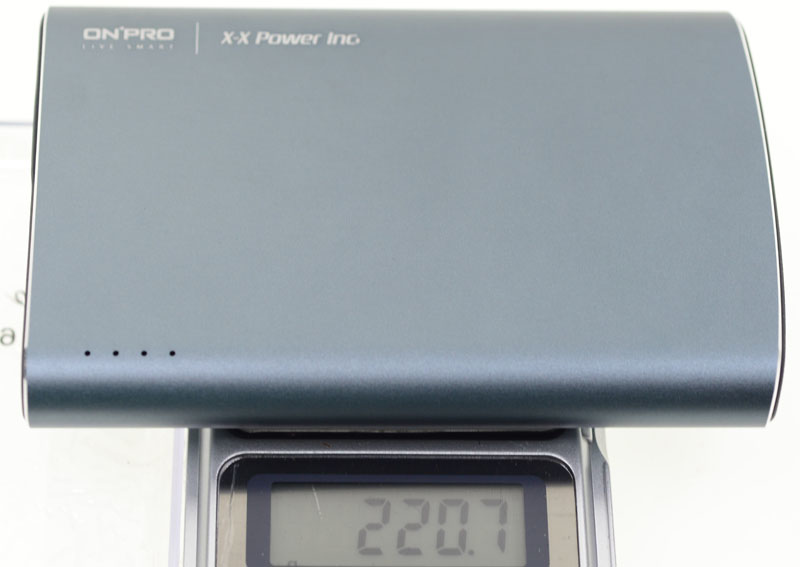

本體重量為220.7克

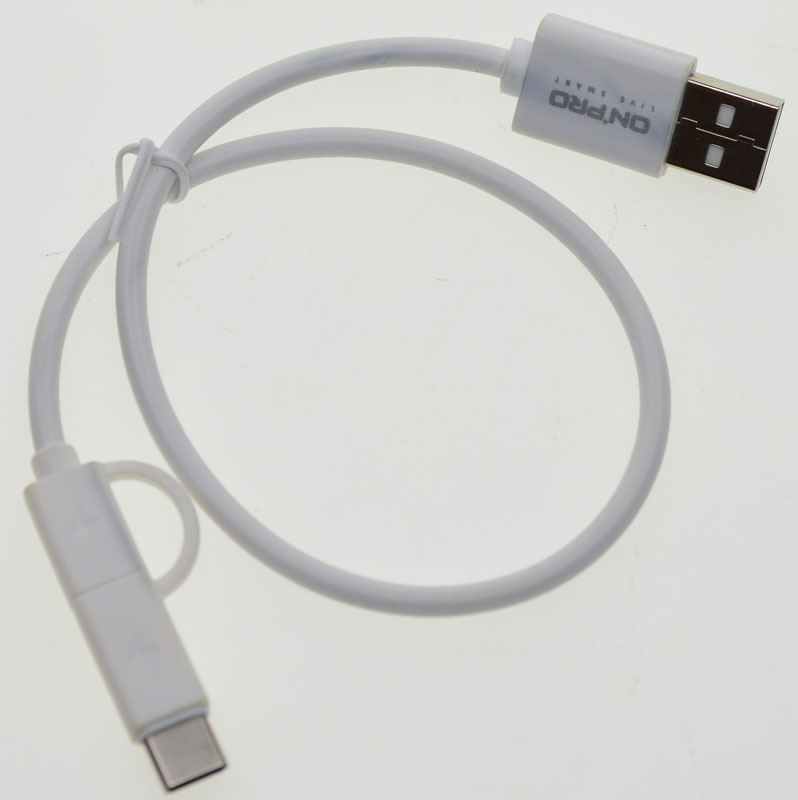

隨附一條USB-A to Micro USB/USB-C兩用充電/傳輸短線

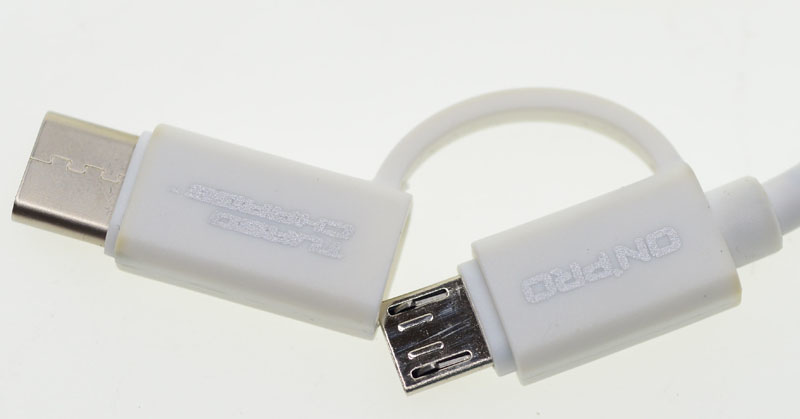

Micro USB轉USB-C插頭與Micro USB插頭相連在一起,避免脫落遺失
四顆電量指示燈為白色
USB-A插上裝置會自動啟動輸出,若裝置拔除或輸出電流過低,就會自動關閉輸出,USB-C輸出沒有低電流自動關閉輸出的功能

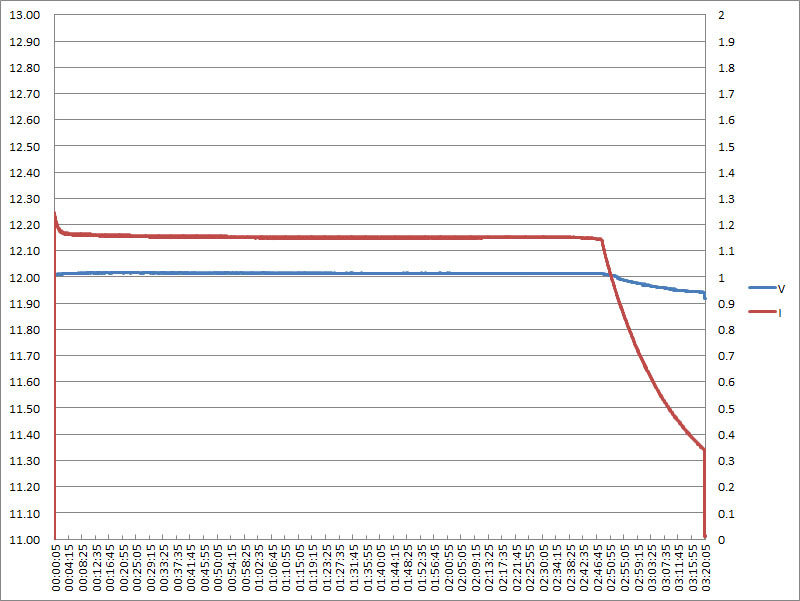

使用QC2/QC3充電器時,會採12V輸入充電,平均輸入電流1.15A,約3小時20分可完全充飽

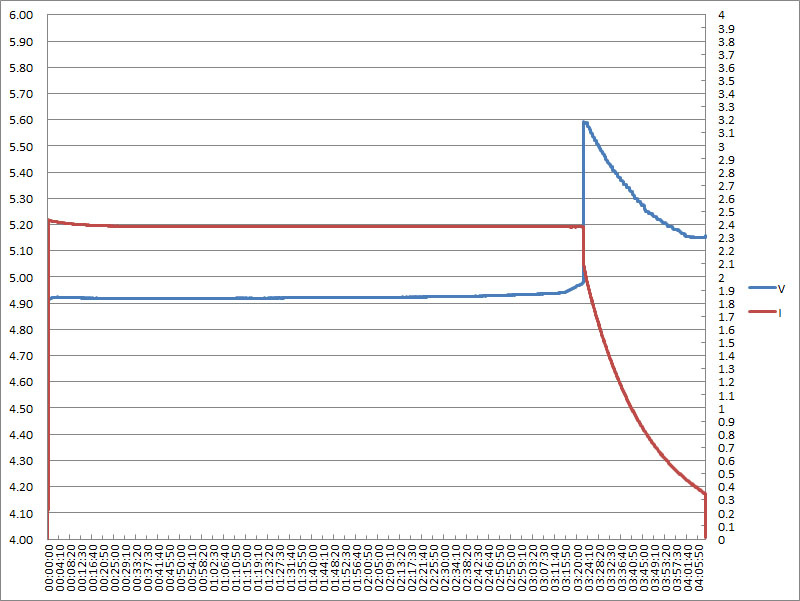

使用5V充電器時,平均輸入電流2.4A,約4小時8分可完全充滿

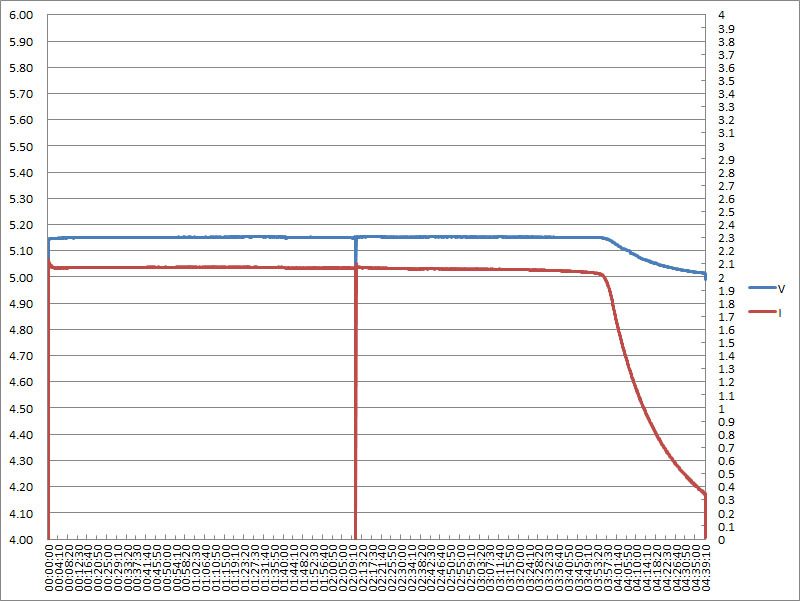

使用Lightning輸入埠充電時,平均輸入電流2.1A,約4小時39分可完全充滿

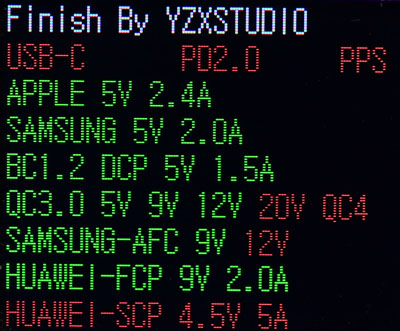

USB-A埠充電定義支援Apple 2.4A、三星5V/2A、BC 1.2、DCP 1.5A、QC2.0/3.0、三星AFC、華為FCP

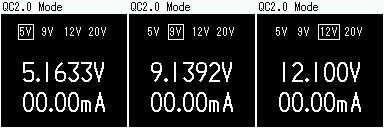

USB-A埠5V/9V/12V空載輸出電壓

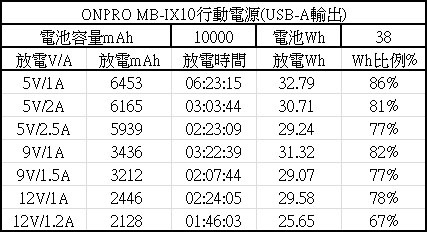

USB-A輸出埠5V/9V/12V各段電流放電mAh、放電時間、放電Wh、Wh百分比數據表,最好的5V/1A,有86%可用Wh,其他輸出可用Wh介於82%至67%之間
因為無法穩定維持在5V/3A輸出,所以改以5V/2.5A進行測試

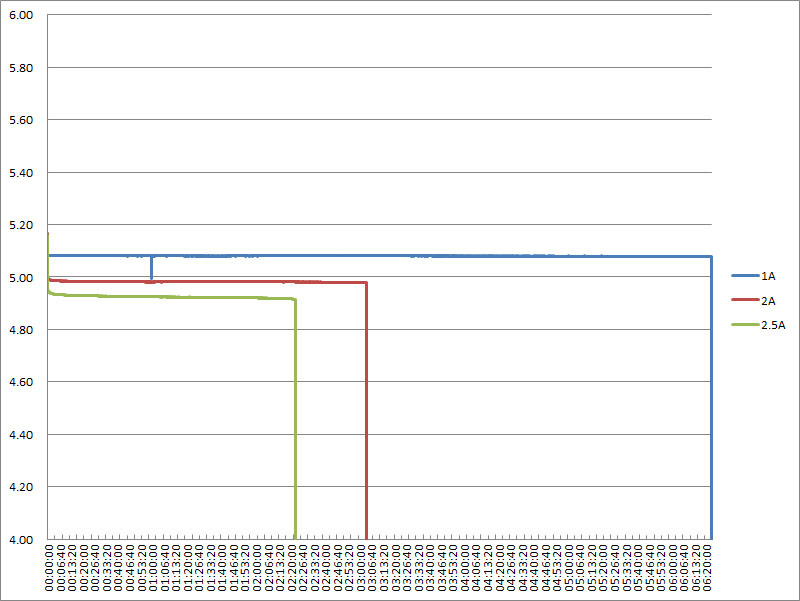

USB-A輸出埠5V輸出下1A/2A/2.5A的放電電壓與放電時間圖表

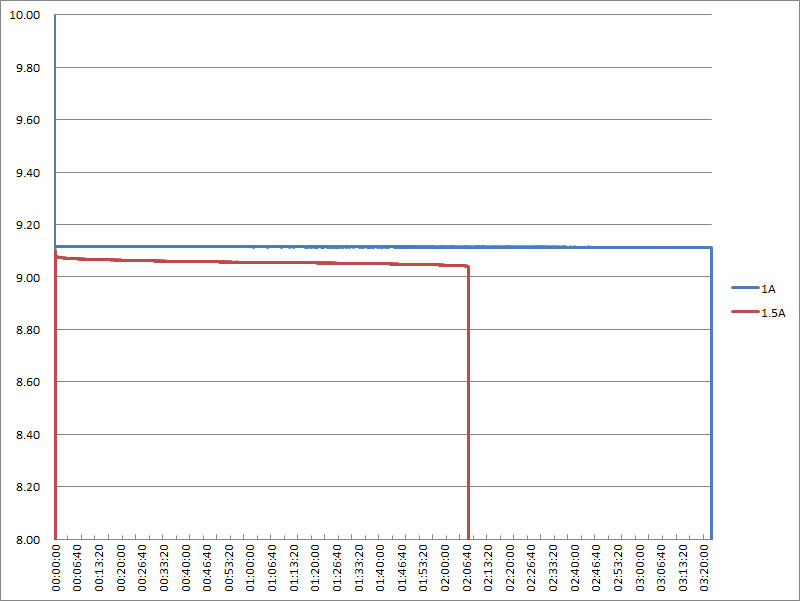

USB-A輸出埠9V輸出下1A/1.5A的放電電壓與放電時間圖表

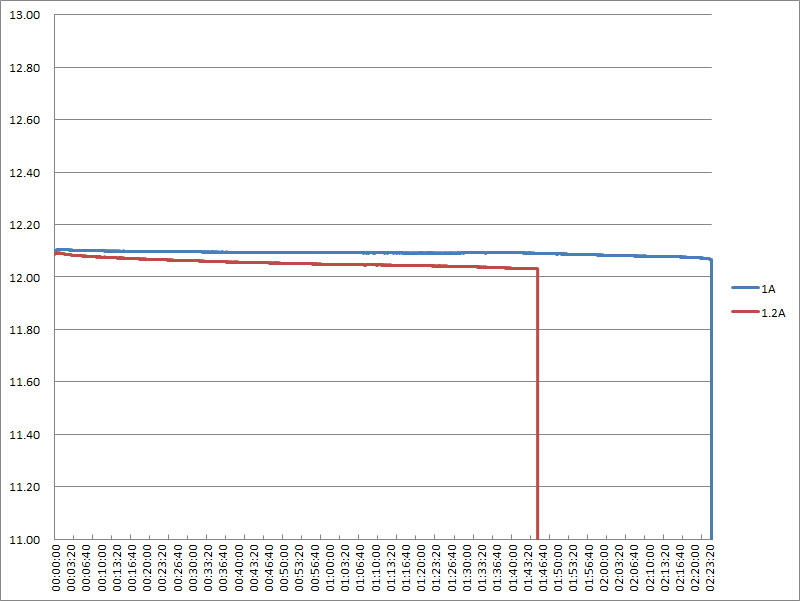

USB-A輸出埠12V輸出下1A/1.2A的放電電壓與放電時間圖表

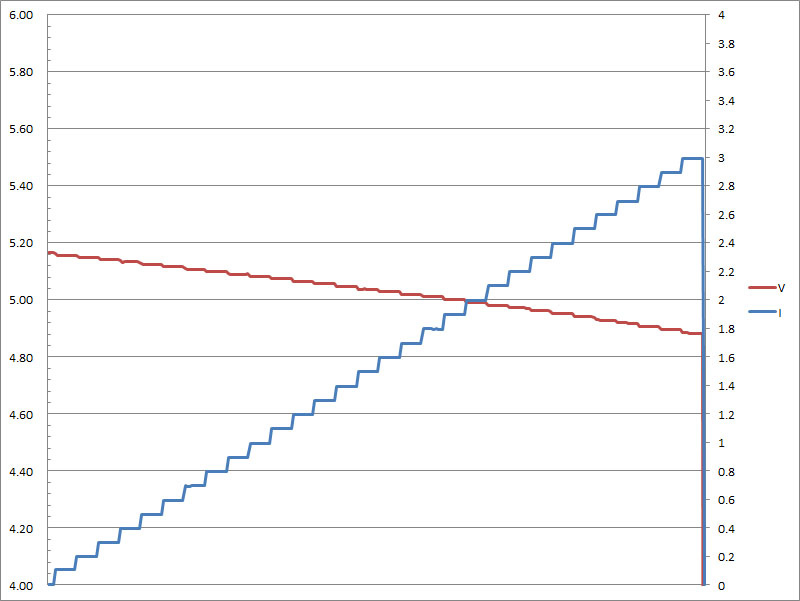

USB-A輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流達到3A,行動電源便會截止輸出

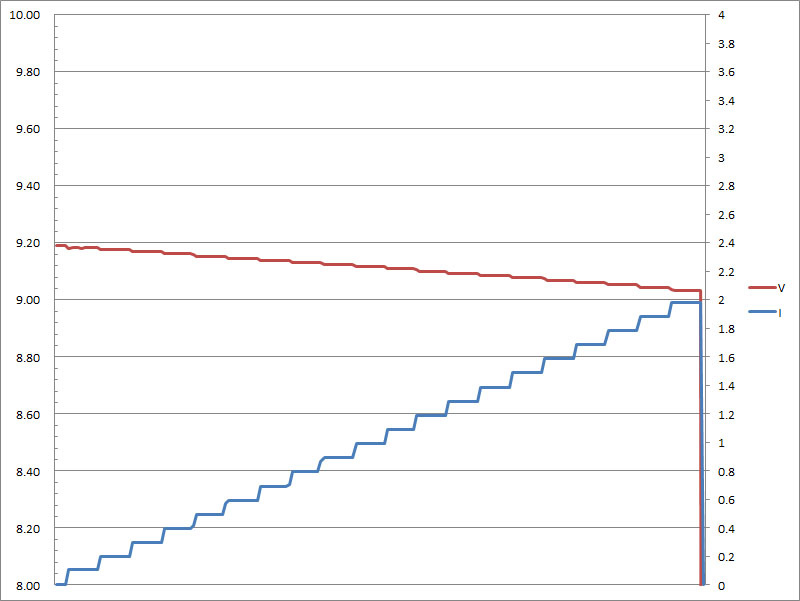

USB-A輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流達到2A,行動電源便會截止輸出

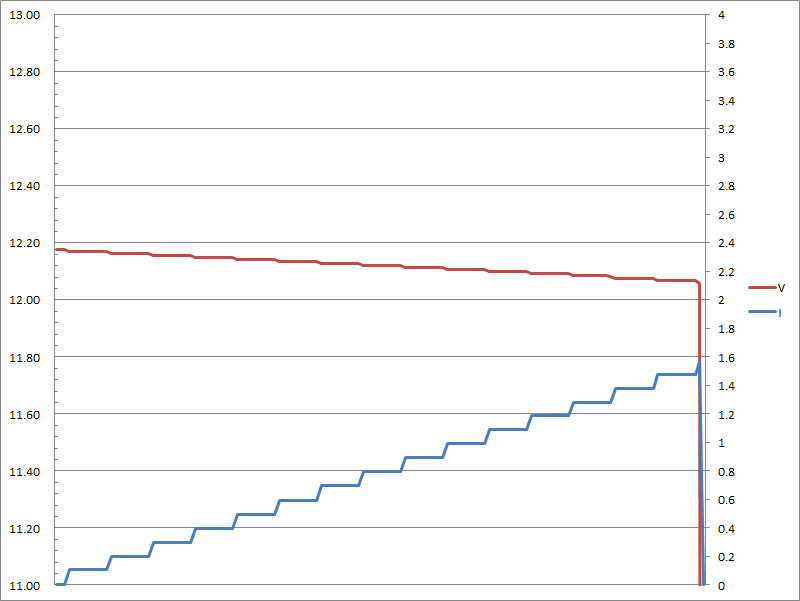

USB-A輸出埠12V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流達到1.5A,行動電源便會截止輸出
USB-C埠充電定義支援BC 1.2、DCP 1.5A
USB-C埠空載輸出電壓

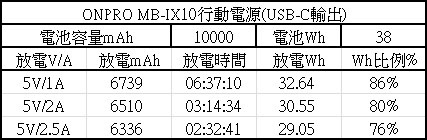

USB-C輸出埠5V各段電流放電mAh、放電時間、放電Wh、Wh百分比數據表,最好的是5V/1A,有86%可用Wh,其他輸出可用Wh介於80%至76%之間
因為無法穩定維持在5V/3A輸出,所以改以5V/2.5A進行測試

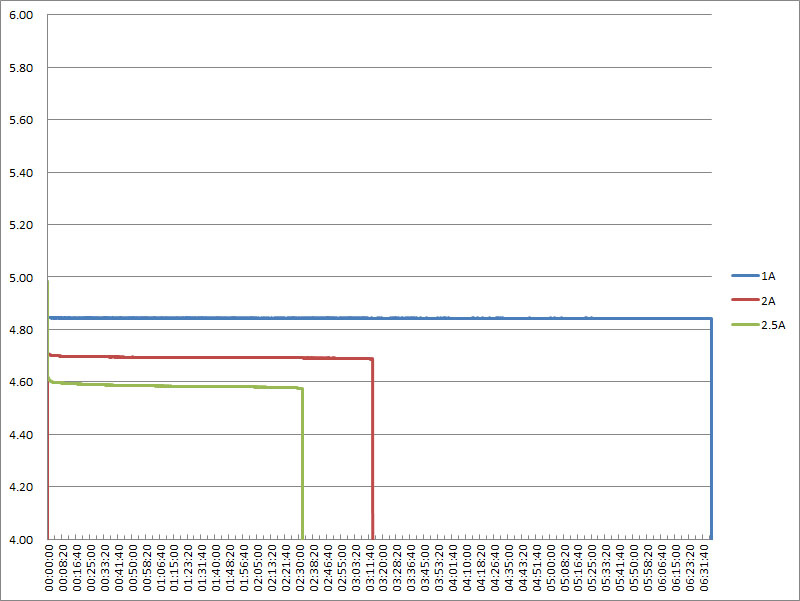

USB-C輸出埠5V輸出下1A/2A/2.5A的放電電壓與放電時間圖表

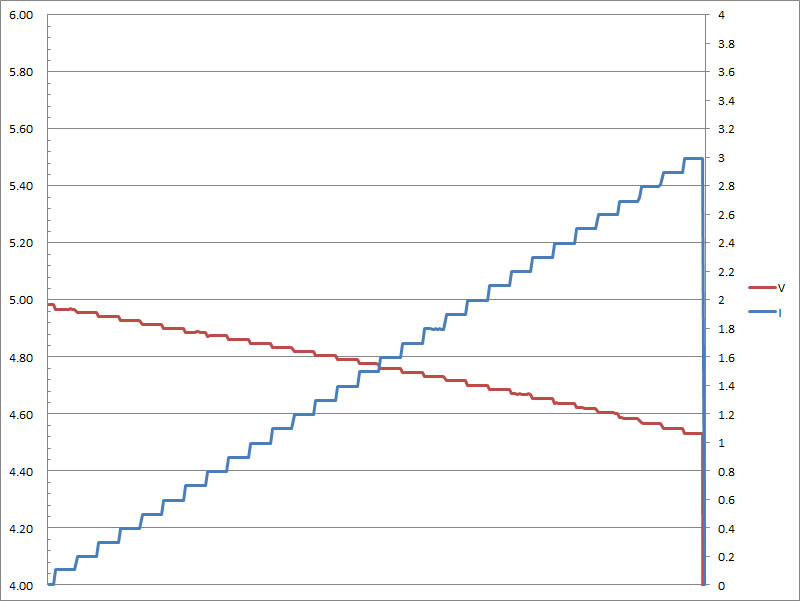

USB-C輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流達到3A,行動電源便會截止輸出

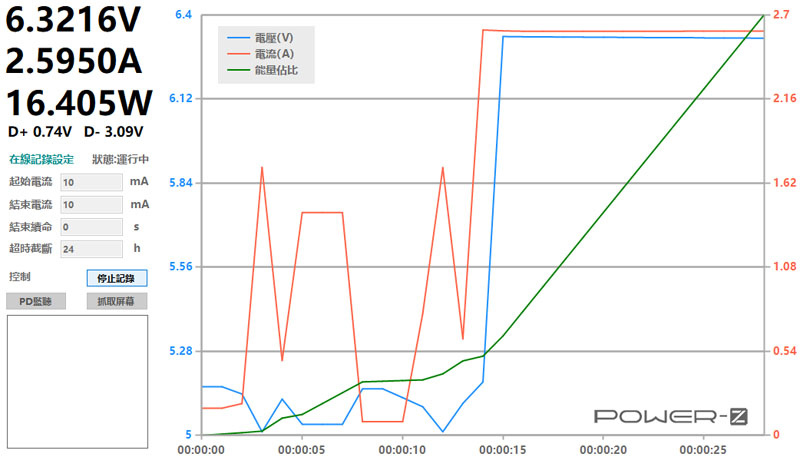

USB-A對小米8進行充電,可正常啟動QC3.0充電,充電功率16.4W

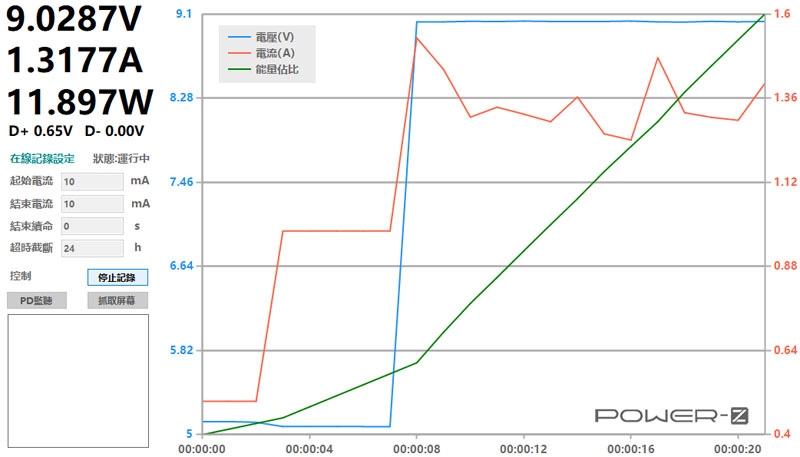

USB-A對三星S8進行充電,可正常啟動AFC充電,充電功率11.9W

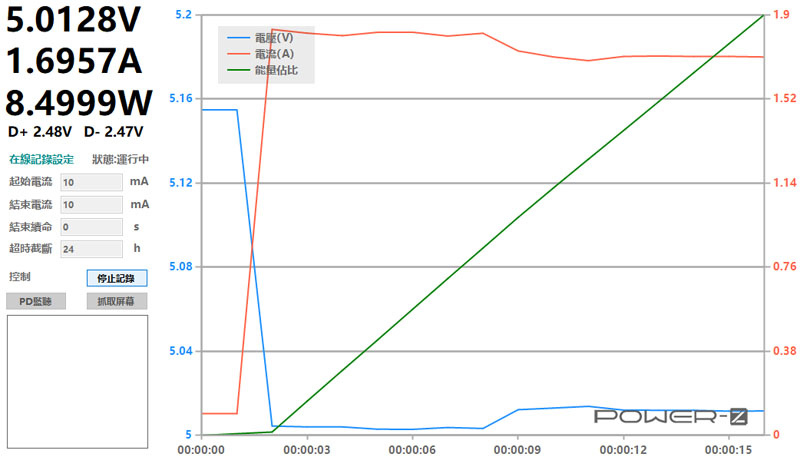

USB-A對Apple iPad2進行充電,充電功率8.5W

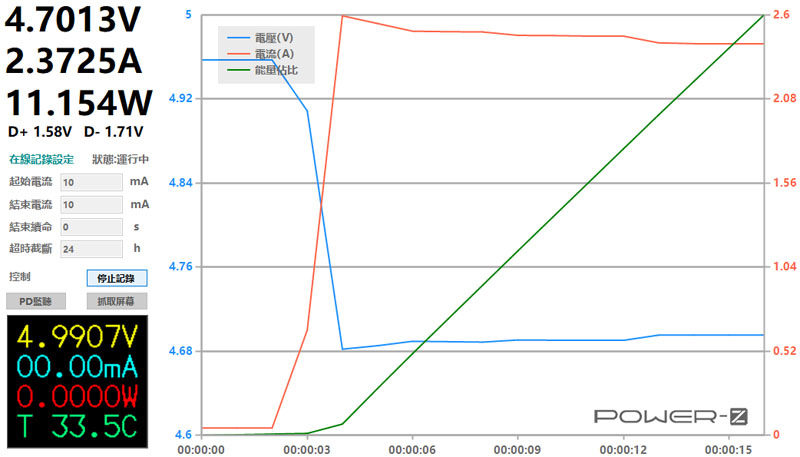

USB-C對小米8進行充電,充電功率11.2W


結論:
ONPRO MB-IX10支援Apple Lightning及USB-C兩種充電輸入界面,Apple使用者可以少帶一條行動電源充電用線材,本體支援QC2.0/3.0輸入及輸出能力,USB-C除充電輸入外也具備輸出能力,整體可用Wh在86%至67%區間。不過外盒標示其厚度為13.5mm,但實際測量值為14.7mm,另外雖然規格表標示輸出能力可達到5V/3A,但是5V輸出過電流保護點也設定在3A,導致無法穩定維持5V/3A輸出,USB-C輸出在電流提高後壓降程度增大,須注意加上線路的壓降後,是否會影響裝置充電

報告完畢,謝謝收看
