NZXT HUE 2 RGB燈光組(AC-HUEP2-M1)產品特色:
1.搭配NZXT CAM軟體,百萬種配色,無限創造力
2.可在各配件間同步燈光效果
3.可切換預設/智慧/音訊/遊戲/自訂模式
4.四個獨立通道,各通道最多可支援40顆RGB LED或6個配件
5.可依照使用者需求在各通道間自由搭配組裝配件,也可相容上一代HUE+系列配件
6.安裝簡易,控制盒可使用磁吸/螺絲安裝,燈條也有磁吸及雙面膠兩種固定方式

NZXT HUE 2 RGB燈光組(AC-HUEP2-M1)產品規格:
1.控制盒尺寸:76x100x15mm(2.5吋硬碟大小)
2.控制盒重量:107克
3.控制盒固定方式:磁吸/螺絲兩用
4.控制軟體:NZXT CAM
5.可控制通道數:4
6.電源輸入:12V
7.RGB LED電源輸出:5V
8.每組通道最大LED控制數量:40顆(串接4組,每組10顆)
9.保固:2年

NZXT HUE 2 RGB燈光組(AC-HUEP2-M1)產品內容:
1.NZXT HUE 2控制盒*1
2.60公分Micro USB連接線*1
3.30公分大4P轉DC插頭電源線*1
4.50公分燈條連接線*4
5.50公分燈條延長線*1
6.30公分燈條延長線*1
7.10公分燈條延長線*2
8.固定螺絲*4
9.說明書*1
10.雙面膠

NZXT HUE 2 RGB燈光組產品需求:
1.主機板具備內部USB 2.0針狀連接器
2.Windows 10作業系統,並從網路下載及安裝NZXT CAM軟體
3.一組額外的大4P電源接頭

外盒正面,上方有HUE 2 LIGHTING KIT及ADVANCED PC LIGHTING SYSTEM字樣,下方印上控制盒及燈條實體照片


外盒背面印上英文產品特色說明/圖片、系統需求、規格
外盒左右側面為多國語言特色說明
外盒上下側面有NZXT商標及條碼貼紙黏貼區
打開外盒,首先看到說明書,包著透明膠膜的HUE 2控制盒嵌在裝燈條紙盒的中央開孔中

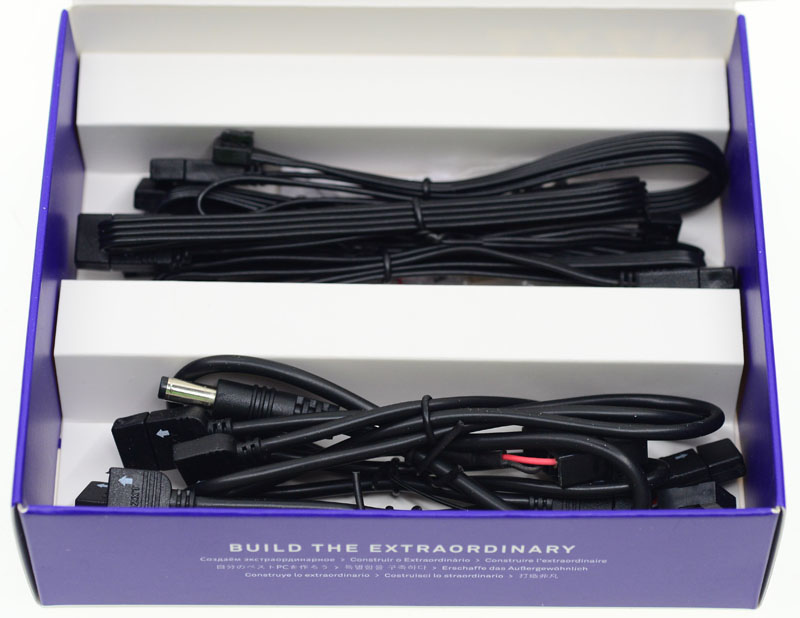

取出裝控制盒/燈條的上層紙盒,下方是線組及配件

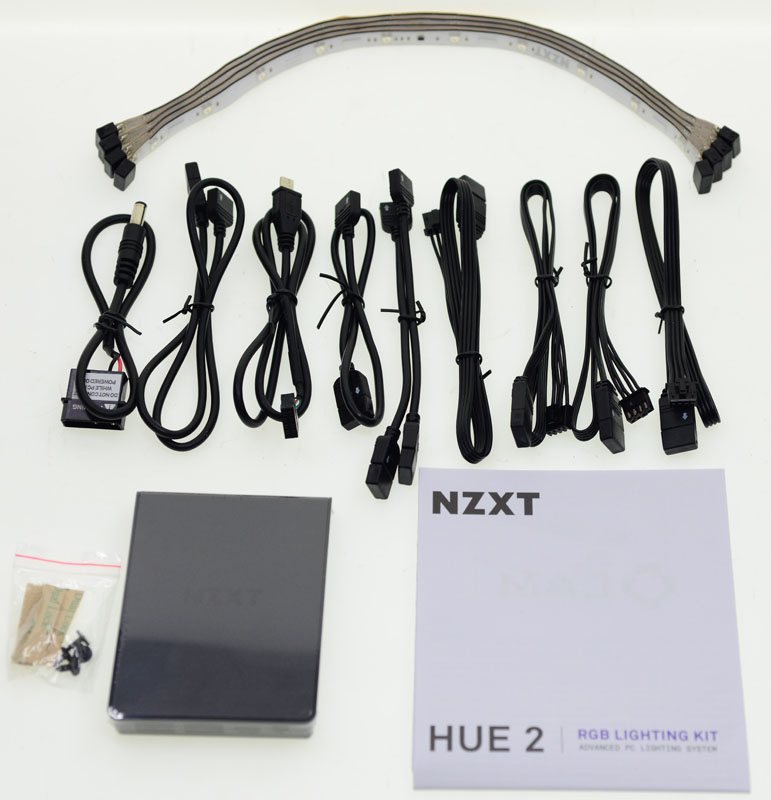

包裝內容物一覽,有四組燈條、Micro USB連接線、大4P轉DC插頭電源線、燈條連接線、燈條延長線、固定螺絲、雙面膠、NZXT HUE 2控制盒、說明書

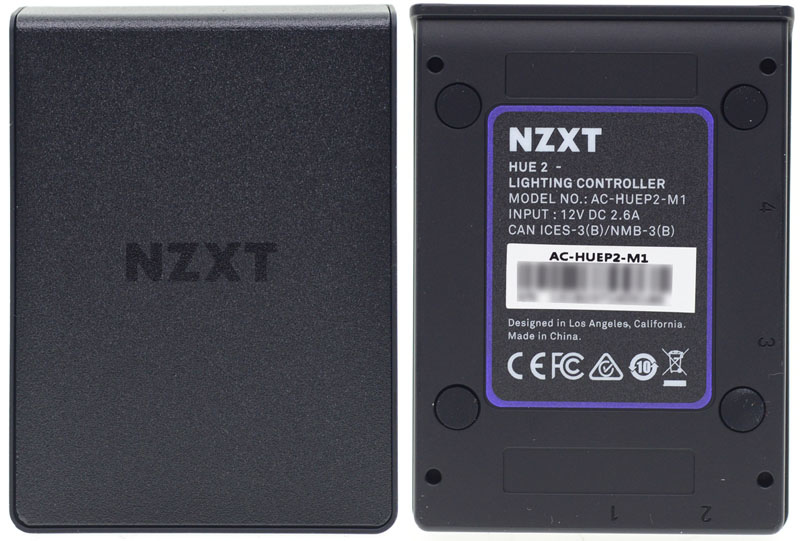

控制盒正面中央有NZXT商標,背面有型號/規格/條碼/產地/安規貼紙,角落有螺絲孔,右側/下方邊緣處有標示輸出通道1到4編號,背面內側有裝磁鐵

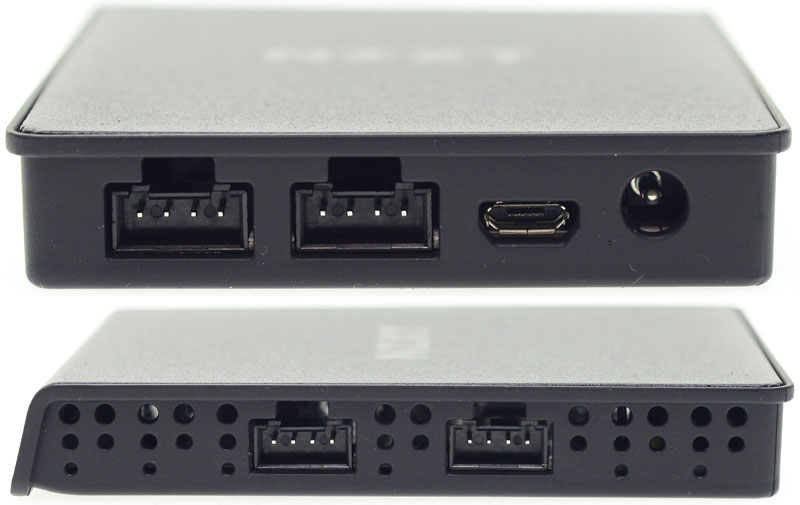

控制盒側面有DC輸入插座、Micro USB插座、四組RGB控制插座

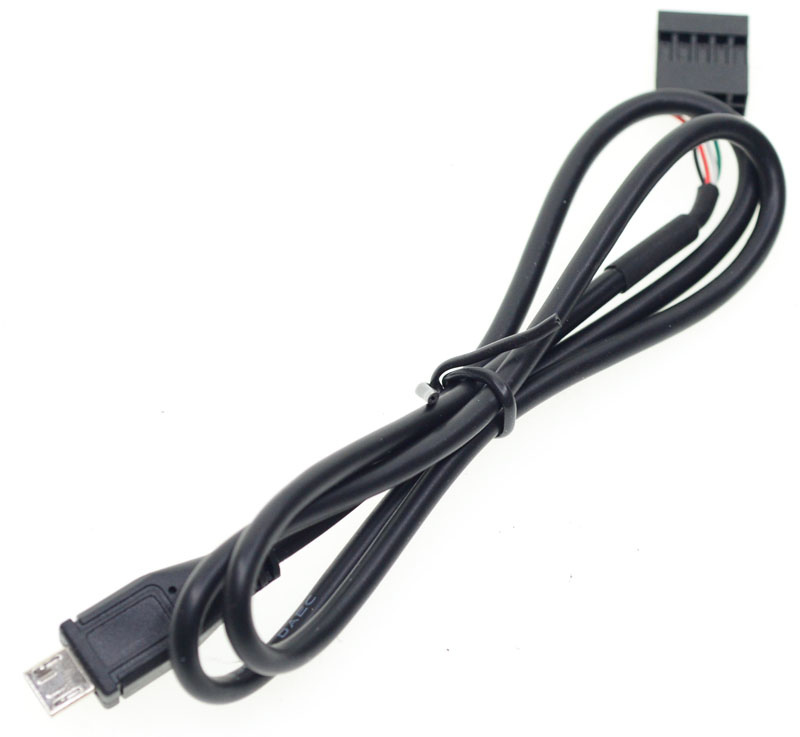

主機板USB 2.0針狀連接器轉Micro USB公頭連接線,用來連接主機板及控制盒

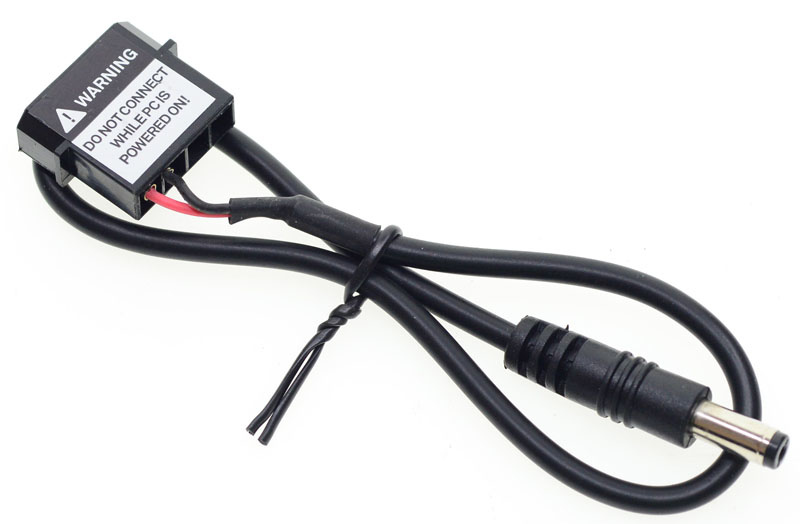

大4P轉DC插頭連接線,用來對控制盒供電,上方有禁止電腦通電下連接的警告貼紙

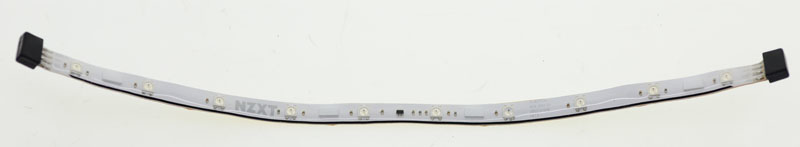

RGB LED燈條,共有四組,表面用透明膠包覆,除了背面有預先貼上3M雙面膠外,燈條內部也嵌入磁鐵
燈條兩端有公母排針狀連接器,上方標註HUE2
燈條其中一邊有滾黑線,上面印有NZXT字樣
燈條連接線,將控制盒輸出插座轉換成燈條連接針狀連接器

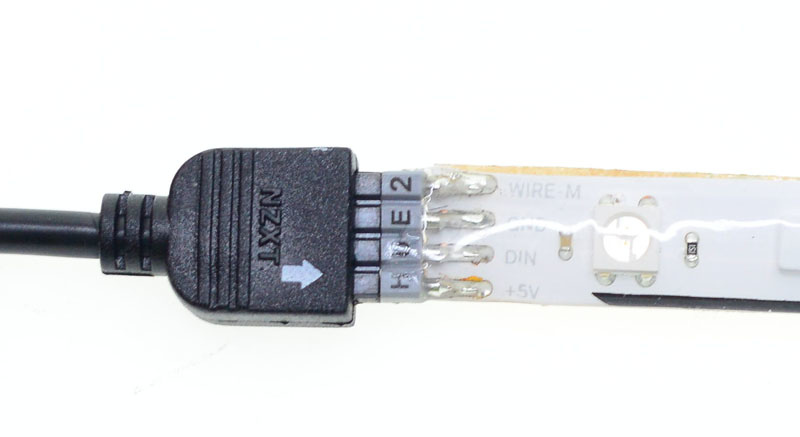

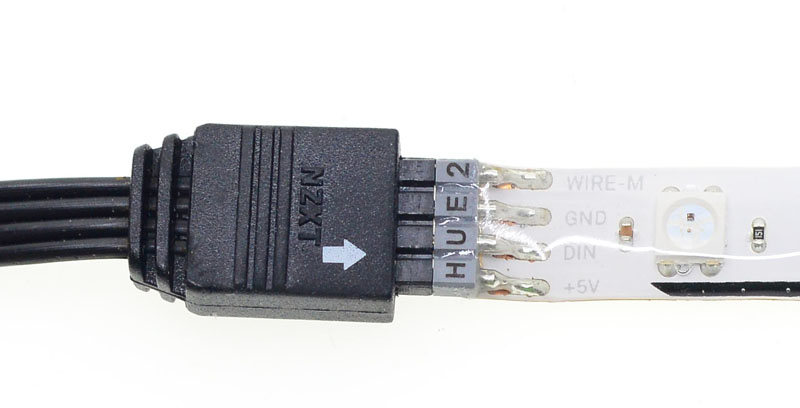

連接燈條示意圖,連接器上印有NZXT商標與白色箭頭,白色箭頭要對準燈條上印有黑線的邊緣

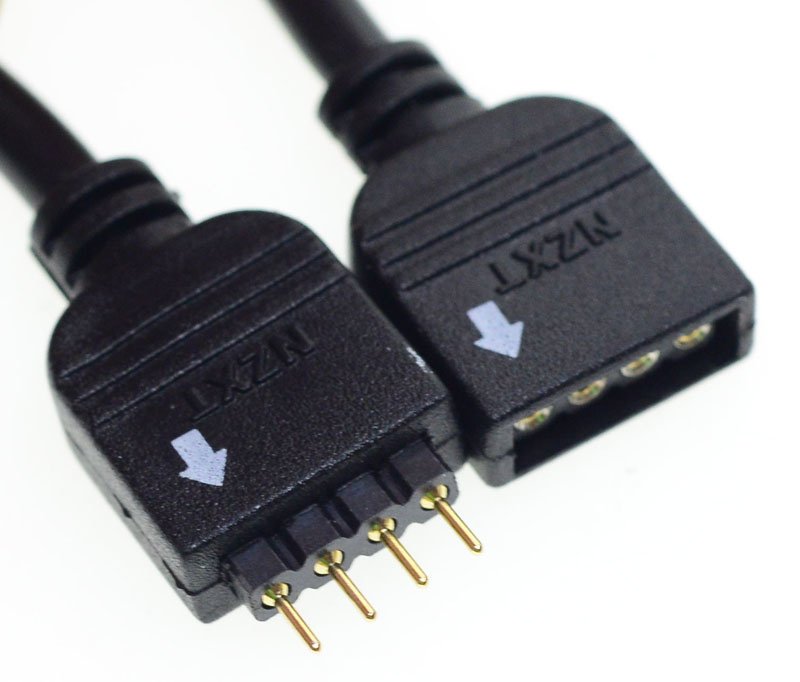

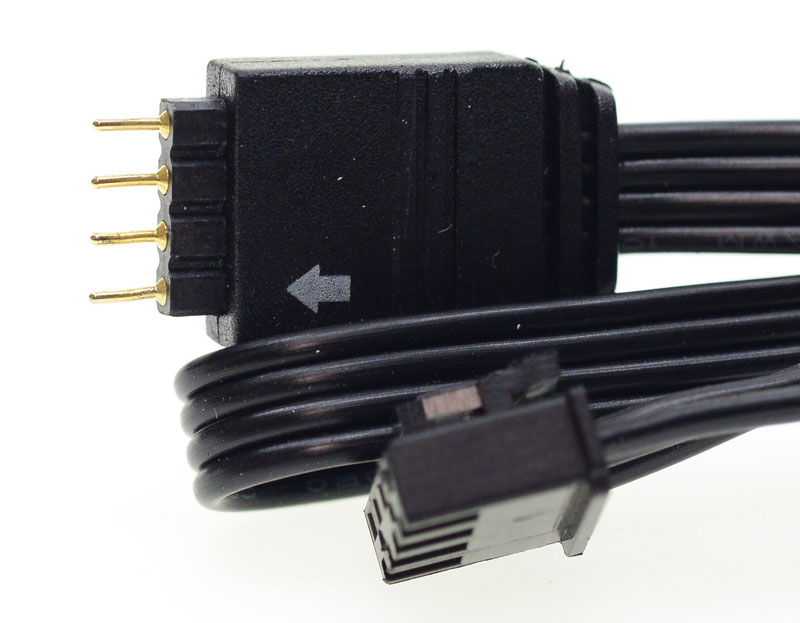

燈條延長線,用來延長控制盒與燈條間以及燈條與燈條間的長度,兩邊燈條公/母針狀連接器上也有印NZXT
使用時連接器上的白色箭頭同樣要對準燈條上印有黑線的邊緣,連接器之間相接時白色箭頭也要互相對上
排針連接器連接及拔除時要特別注意,不可彎折到針腳,以免斷裂

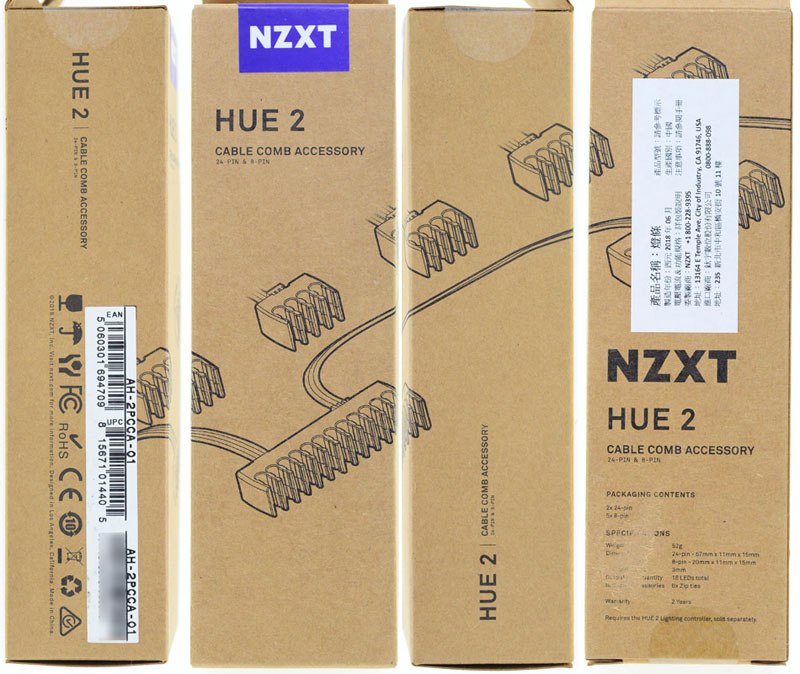

選購配件之一,NZXT HUE 2 CABLE COMP發光整線夾RGB配件AH-2PCCA-01

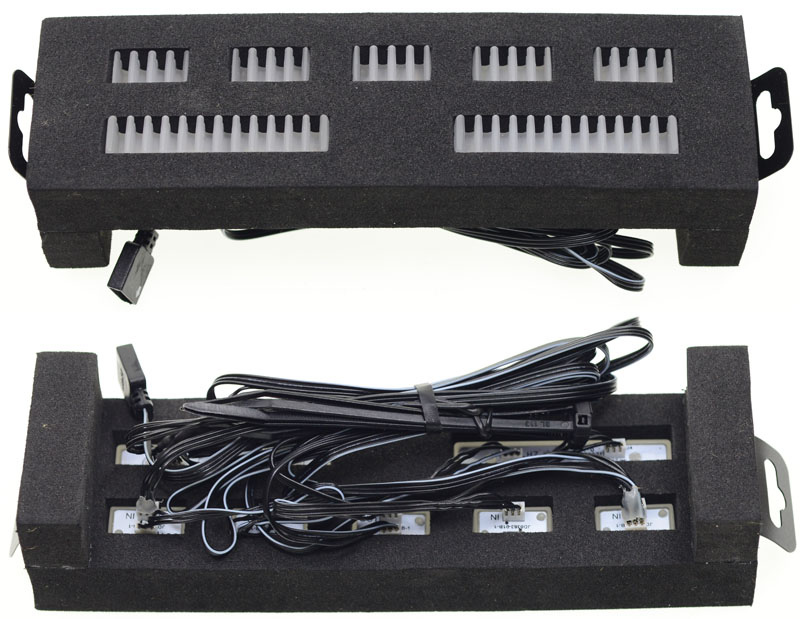

提供兩個ATX 24P及五個CPU/PCIE使用的編織線發光整線夾

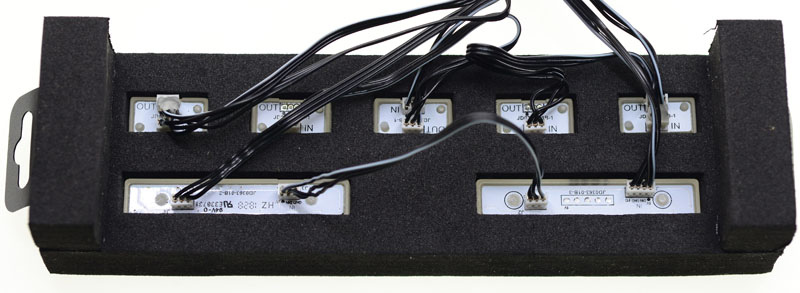

發光整線夾背後有信號線彼此連接
選購配件之二,NZXT UNDERGLOW機殼底部照明配件AH-2UGKK-A1

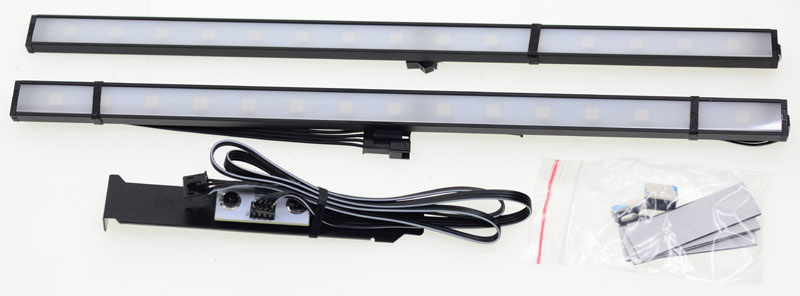

配件有兩個燈條、內接轉外接用擴充檔板連接線、固定用雙面膠/線夾
燈條為鋁製外殼加上乳白色塑膠蓋,兩組燈條之間有活動接頭串接

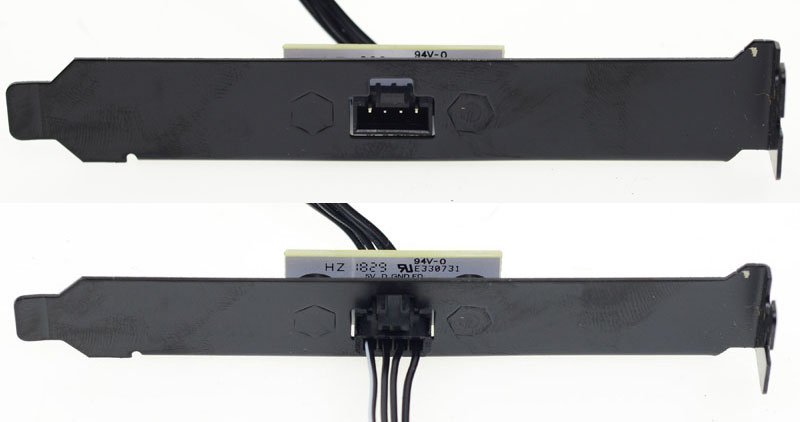

內接轉外接擴充檔板連接線,將控制盒連接線經過檔板外接至機殼底部燈條

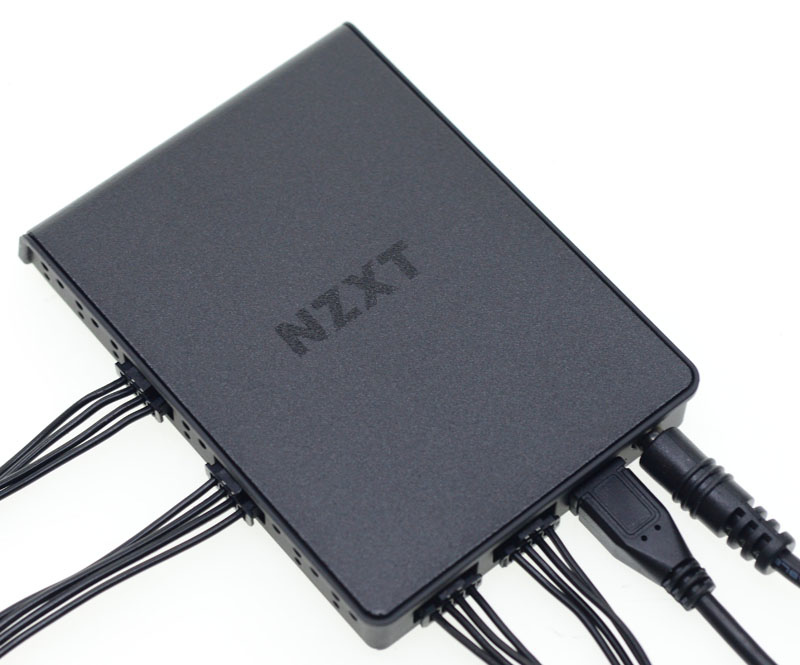

所有的線插上控制盒的樣子

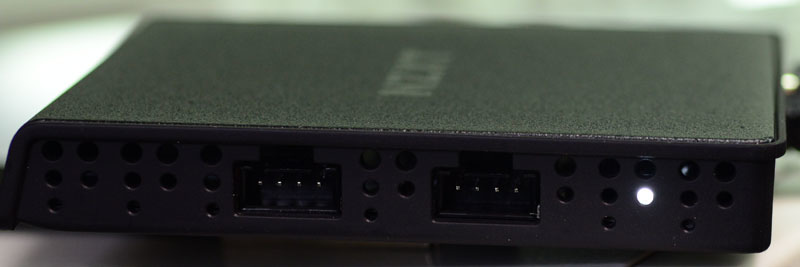

控制盒接上電源與USB,並與CAM軟體連接後,控制盒側邊的白色LED燈會點亮,表示已經連線成功

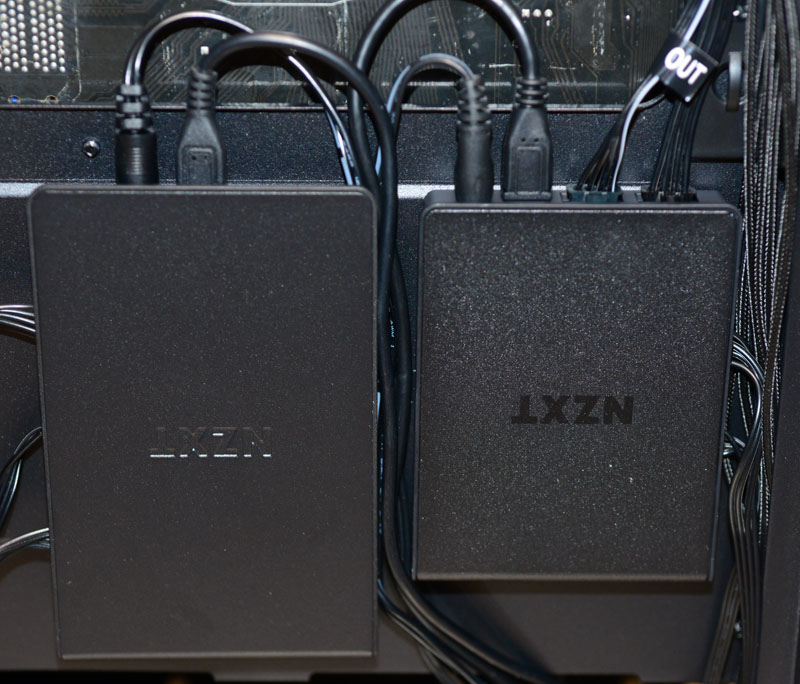

NZXT HUE 2控制盒(右)本身有磁鐵,可直接吸附在底板背面,不用螺絲及固定架

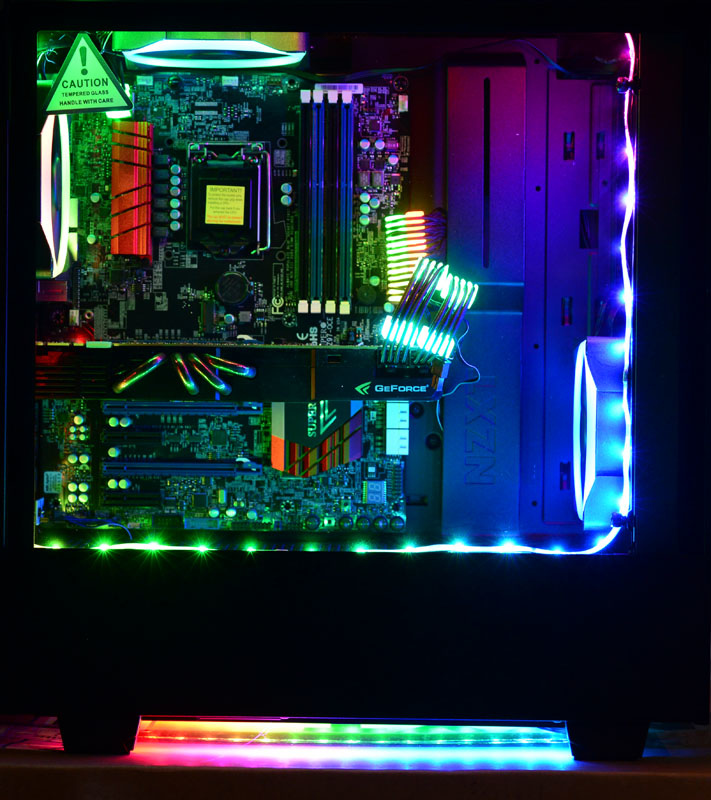

NZXT H500裝上RGB燈光組配件的點亮圖,包含HUE 2四通道燈光控制盒、GRID+V3風扇控制盒、HUE 2燈條、AER RGB 120發光風扇、HUE 2 CABLE COMB發光整線夾、HUE 2 UNDERGLOW底部照明
燈條因為未使用雙面膠,只使用內建磁鐵吸附在機殼上,所以看起來會比較不服貼
AER RGB 120/CABLE COMB/UNDERGLOW配件展示影片:

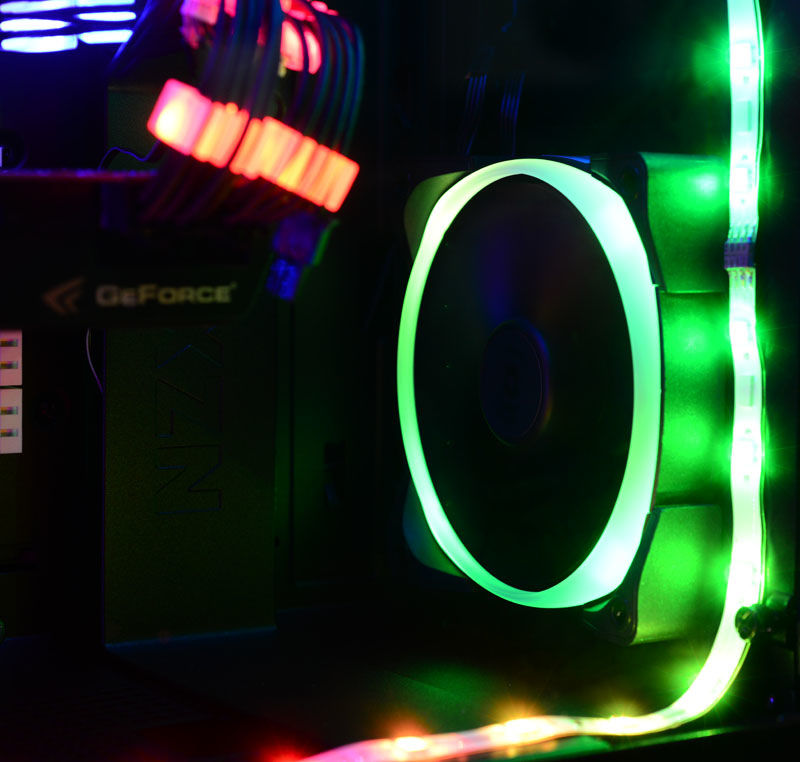

H500前方風扇/散熱排兩用安裝架的AER RGB 120發光風扇與HUE 2燈條點亮圖

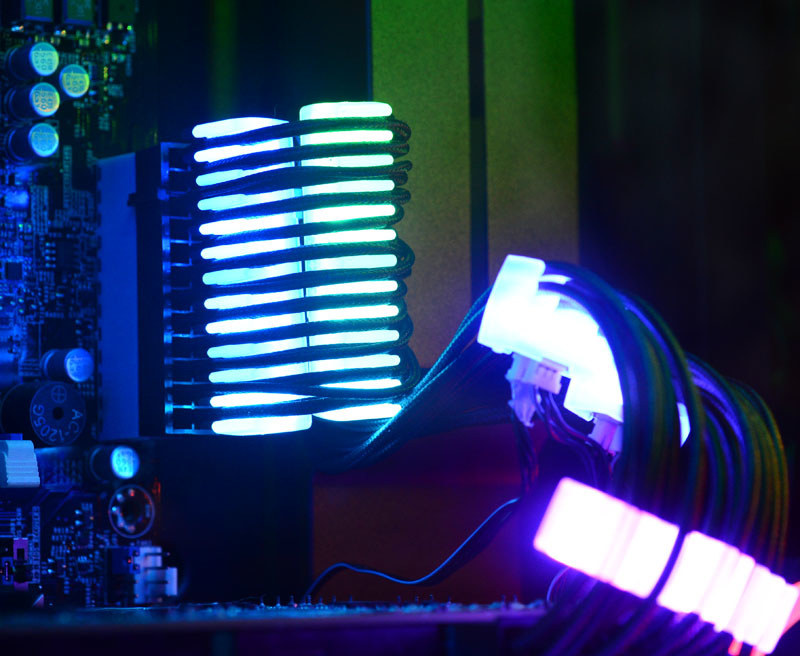

ATX 20+4P及PCIE 6+2P上的HUE 2 CABLE COMB發光整線夾點亮圖

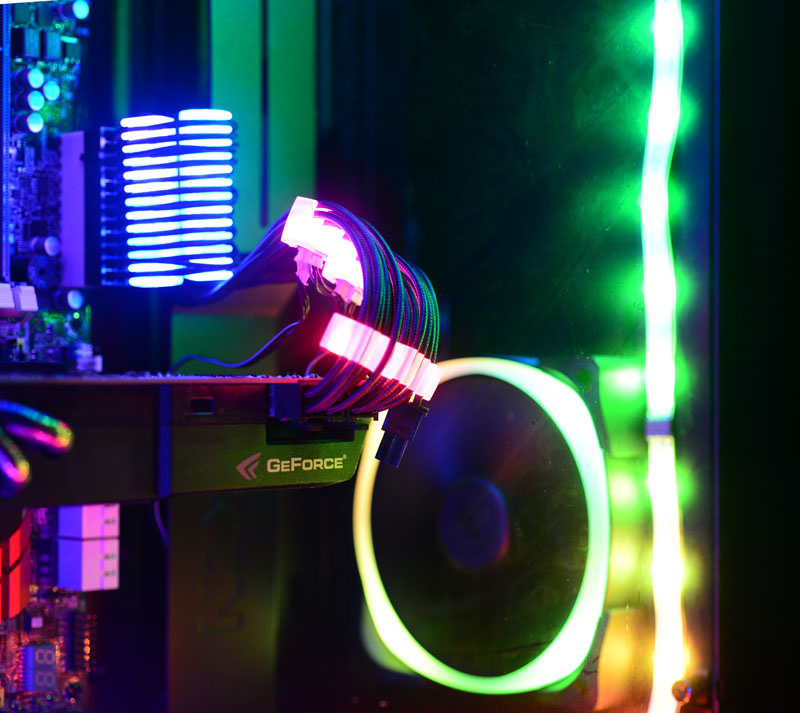

HUE 2燈條、AER RGB 120發光風扇、HUE 2 CABLE COMB發光整線夾點亮圖

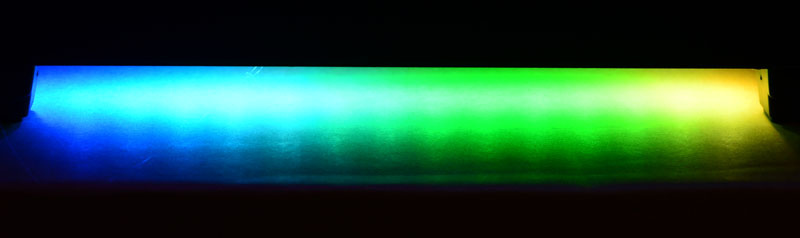

HUE 2 UNDERGLOW底部照明將RGB燈光投射在機殼下方,由地面反射出色彩

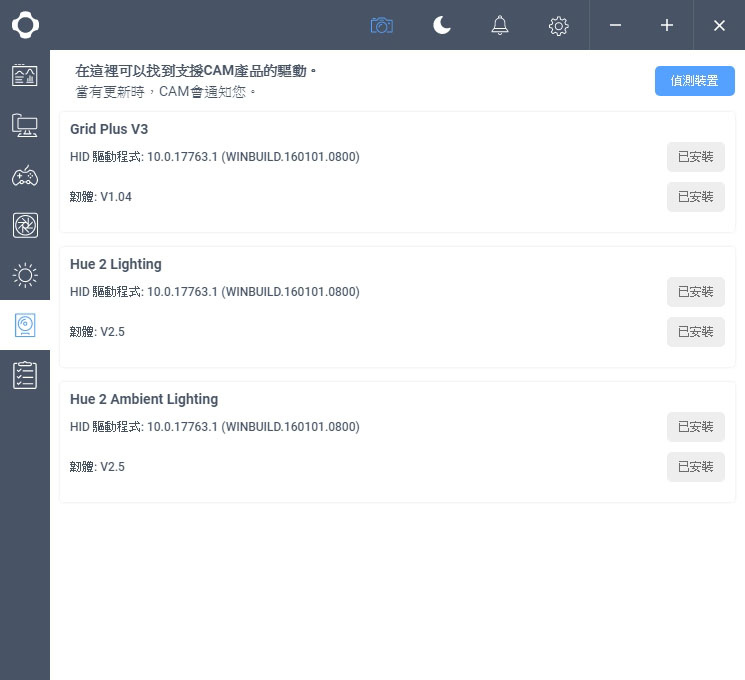

硬體部分連結完成後,打開電腦,執行CAM軟體,軟體執行後點選主畫面左邊功能列下方倒數第二個圖示,就可顯示目前已安裝的CAM硬體列表,目前顯示此電腦已經連線GRID+V3風扇控制盒、HUE 2燈光控制盒、HUE 2環境光控制盒三項硬體

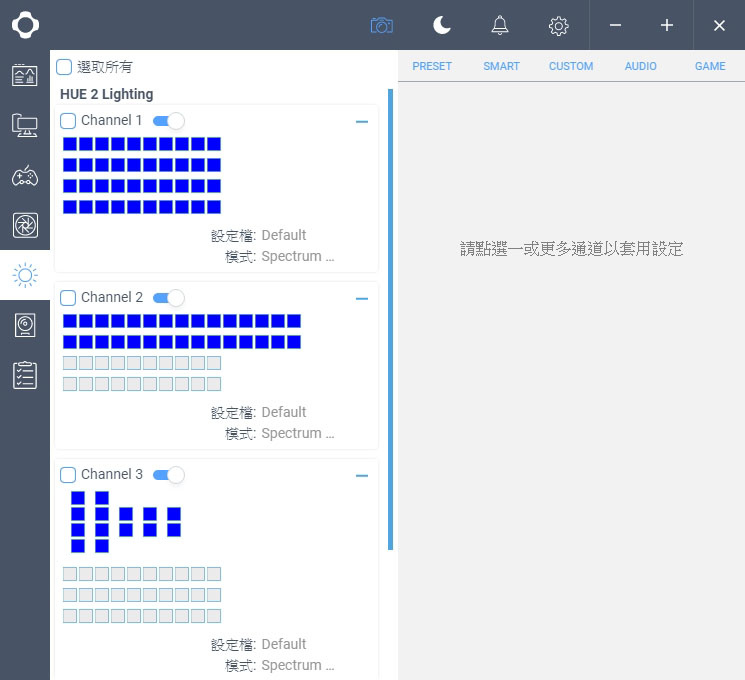

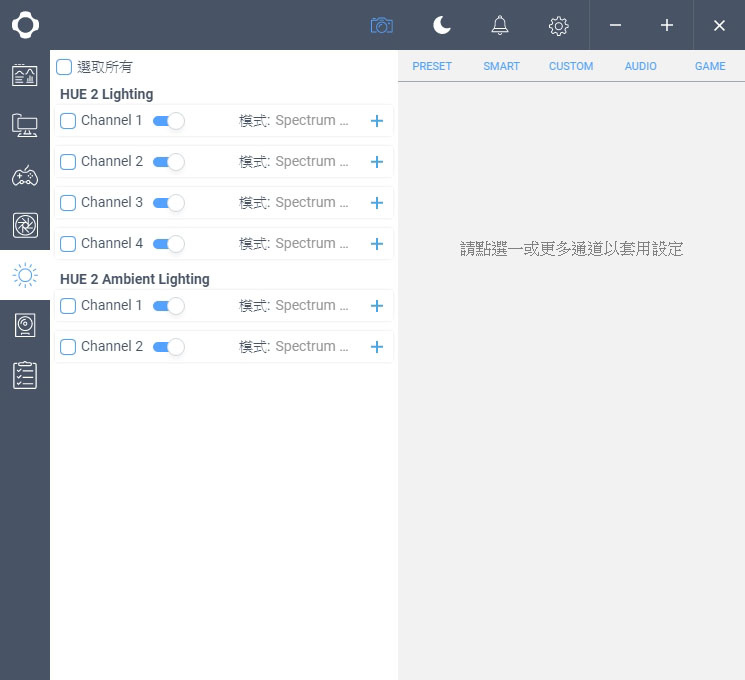

點選主畫面左邊功能列下方倒數第三個”燈光”圖示,就可以顯示目前已連接的RGB LED通道,HUE 2燈光控制盒有四組通道,HUE 2環境光控制盒有兩組通道,通道後方的滑桿可以控制燈光的啟動/關閉
按下每個通道最右邊的”+”號,可以顯示目前該通道的RGB LED數量及RGB裝置配置情形
通道一的一排10顆是HUE 2的隨附燈條,共有四條串接起來
通道二的一排15顆是HUE 2 UNDERGLOW底部照明,共有兩條串接起來
通道三的直列4顆是HUE2 CABLE COMB ATX發光整線夾,直列2顆是CPU/PCIE發光整線夾,因為其中四個CPU/PCIE發光整線夾是兩個並聯成一組,所以只會顯示三組CPU/PCIE發光線夾

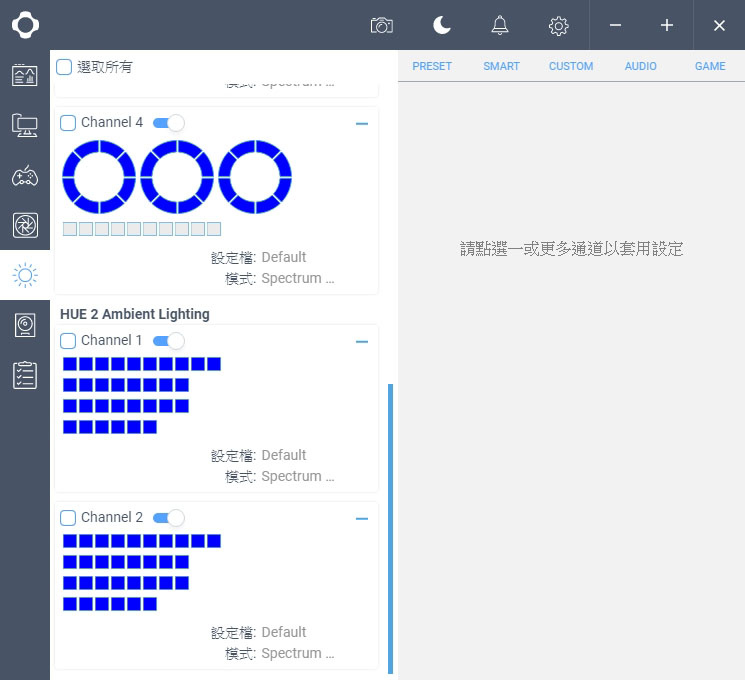

通道四的環狀8顆是AER RGB 120風扇的光圈,三個圈表示已串接三個風扇
HUE 2環境光控制盒的通道一/二分別接了一條10顆、兩條8顆、一條6顆的串接組合
將通道編號前方的方框勾選起來,就可以設定該通道的運作模式,可選多個通道,會同步更改

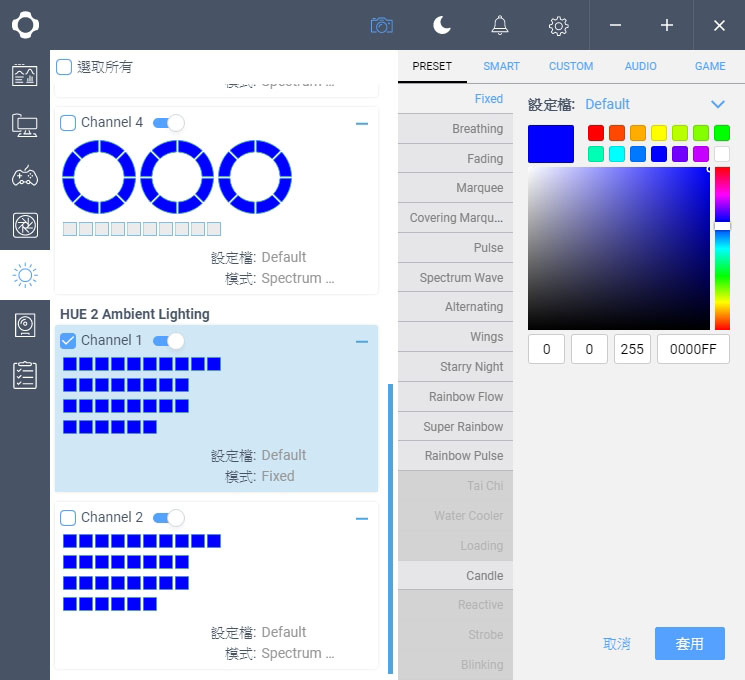

預設模式一:固定(Fixed),RGB LED會全部顯示固定顏色,色盤可在右方快速點選、色盤上點選、輸入R/G/B的0至255亮度比例或16進位六碼(如0000FF)

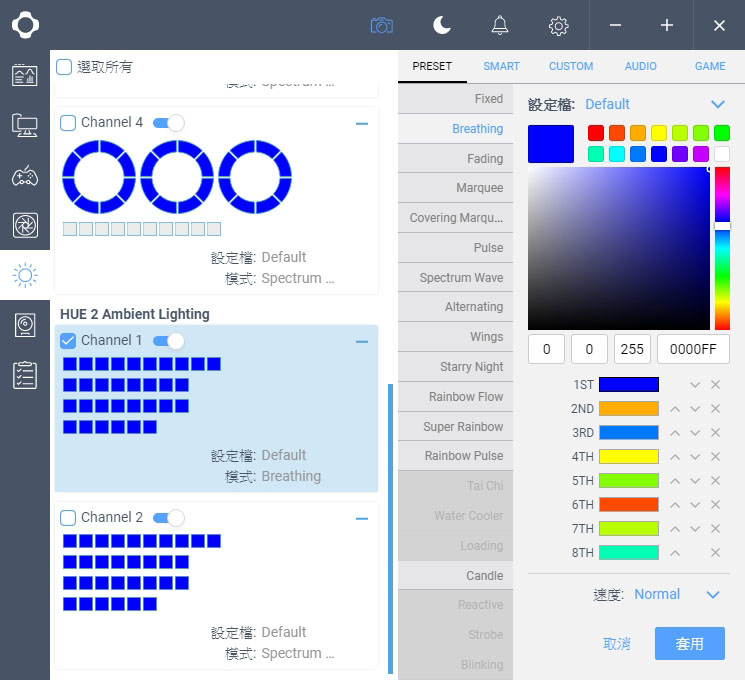

預設模式二:呼吸(Breathing),RGB LED會以呼吸狀閃動,可決定循環顯示的顏色數量1至8種,也可以自訂各組顏色及顯示順序,顯示速度亦可切換(五種速度)

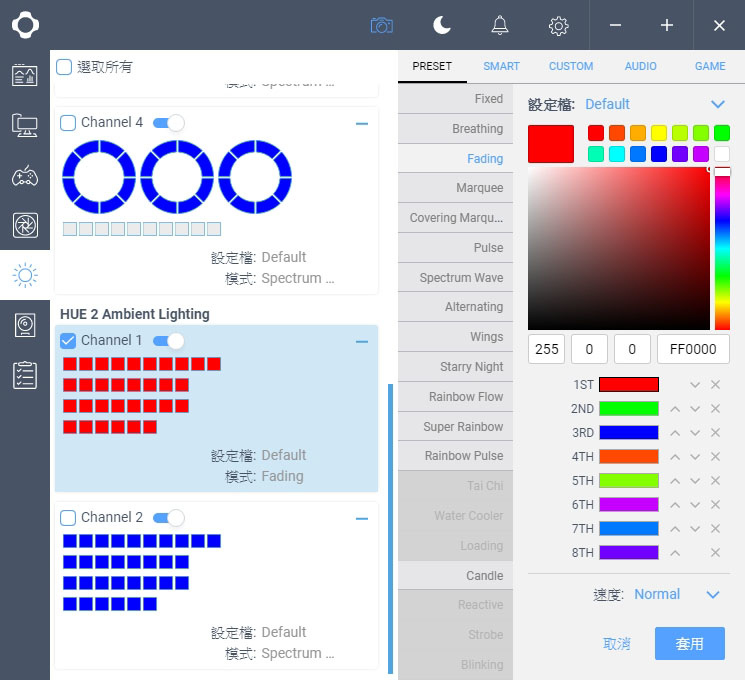

預設模式三:淡入淡出(Fading),RGB LED會從第一個顏色逐漸點亮,然後逐漸變暗切換至下一個顏色,可決定循環顯示的顏色數量1至8種,也可以自訂各組顏色及顯示順序,顯示速度亦可切換(五種速度)
預設模式四:跑馬燈(Marquees),RGB LED會點亮固定顆數(可切換3至6顆)以固定方向(可切換前進/後退)跑動,可自訂顏色,顯示速度亦可切換(五種速度)
預設模式五:覆蓋式跑馬燈(Covering Marquees),RGB LED會從第一個顏色以固定方向(可切換前進/後退)逐顆點亮,當整個通道的LED燈被點亮後就接續下一個顏色循環,可決定循環顯示的顏色數量1至8種,也可以自訂各組顏色及顯示順序,顯示速度亦可切換(五種速度)

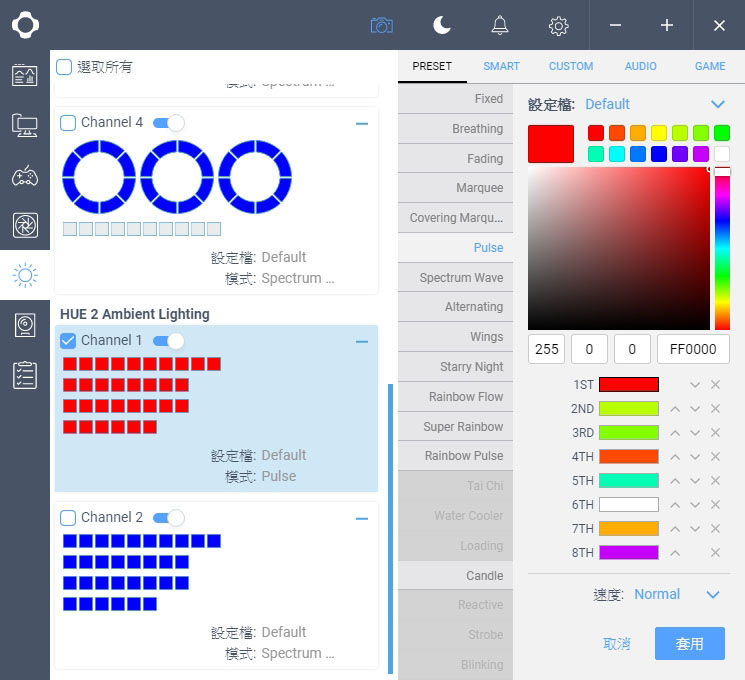

預設模式六:脈動(Pulse),RGB LED會以快亮慢滅方式顯示,可決定循環顯示的顏色數量1至8種,也可以自訂各組顏色及顯示順序,顯示速度亦可切換(五種速度)

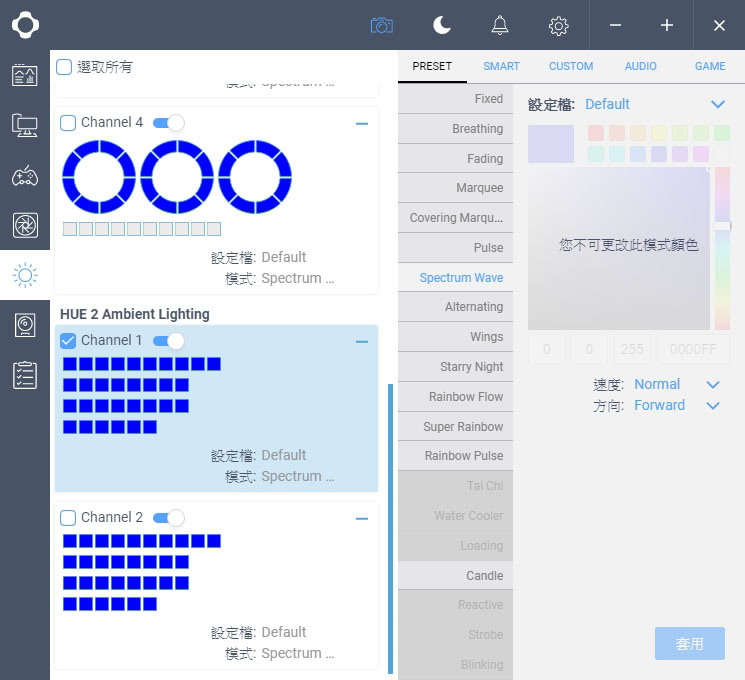

預設模式七:光譜波動(Spectrum Wave),RGB LED會循環方式顯示所有的色彩,此模式下無法更改顏色,只能控制顯示速度(五種速度)與方向(可切換前進/後退)
預設模式八:交替換色(Alternating),RGB LED會用兩種顏色以每三顆為單位方式跳動切換,可自訂各組顏色及顯示順序,亦可切換速度(五種速度)與方向(可切換前進/後退),如果勾選”移動”則顯示時會以滾動方式取代跳動

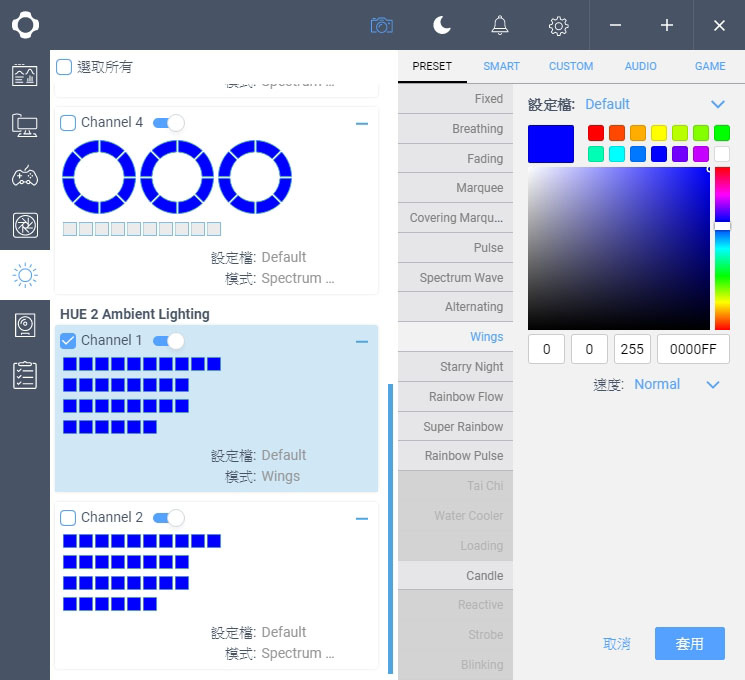

預設模式九:揮翼(Wings),RGB LED會以一種顏色,在固定區間之間來回跑動,可自訂顏色及速度(五種速度)
預設模式十:星夜(Starry Night),所有RGB LED會以低亮度藍色點亮作為背景,然後隨機選擇LED及顏色,緩慢點亮/熄滅,營造出類似星夜效果
預設模式十一:彩虹流(Rainbow Flow),RGB LED會以流動方式顯示彩虹色彩,此模式下無法更改顏色,只能控制顯示速度(五種速度)與方向(可切換前進/後退)
預設模式十二:超級彩虹(Super Rainbow),RGB LED會以漸層取代方式顯示彩虹色彩,此模式下無法更改顏色,只能控制顯示速度(五種速度)與方向(前進/後退)
預設模式十三:彩虹脈波(Rainbow Pulse),RGB LED會以脈波方式顯示彩虹七種色彩,此模式下無法更改顏色,只能控制顯示速度(五種速度)與方向(可切換前進/後退)

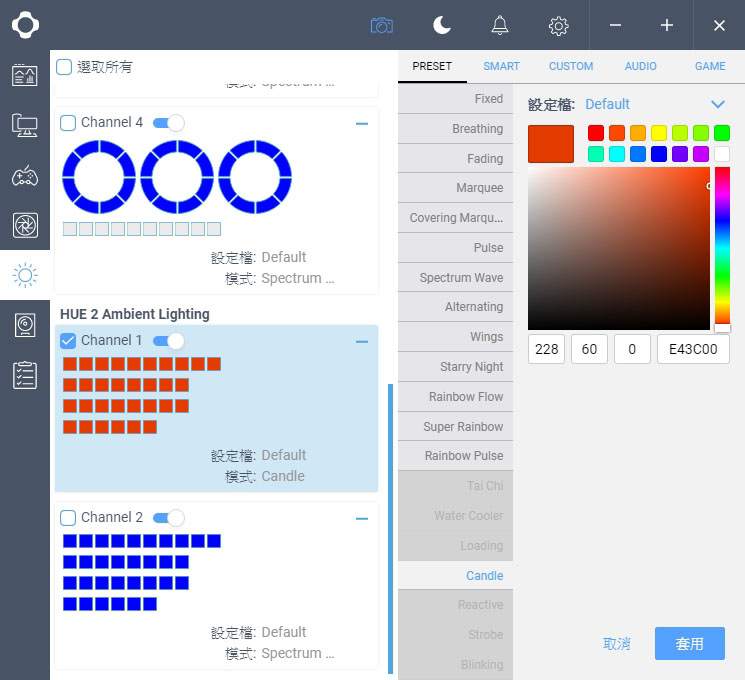

預設模式十四:燭光(Candle),RGB LED會以固定顏色模擬燭光閃動,可自訂顯示顏色
CAM軟體不同預設模式展示影片:


HUE 2四組通道不同預設模式混和搭配展示影片:

智慧(SMART)模式可以讓RGB LED依照系統條件來改變顏色

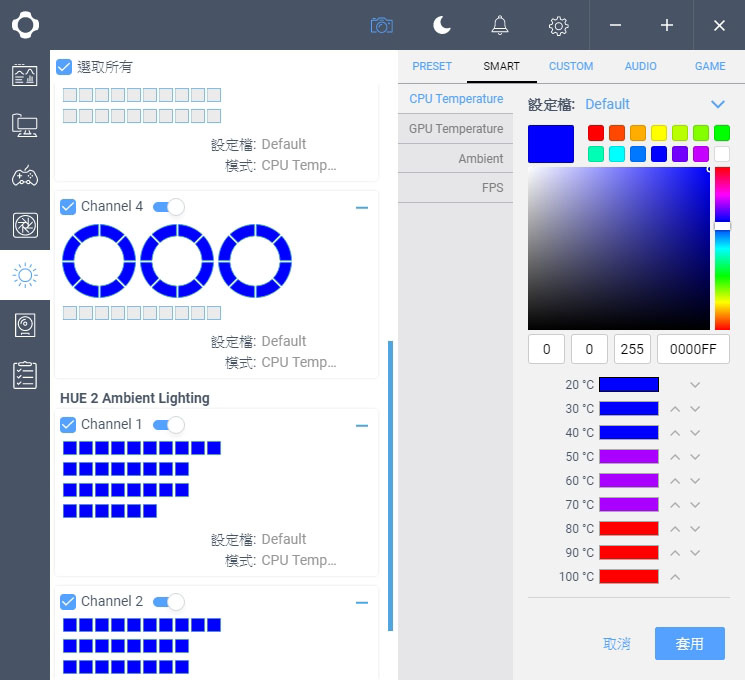

系統條件一:CPU溫度,可依照CPU溫度範圍顯示設定的色彩
系統條件二:GPU溫度,可依照GPU溫度範圍顯示設定的色彩

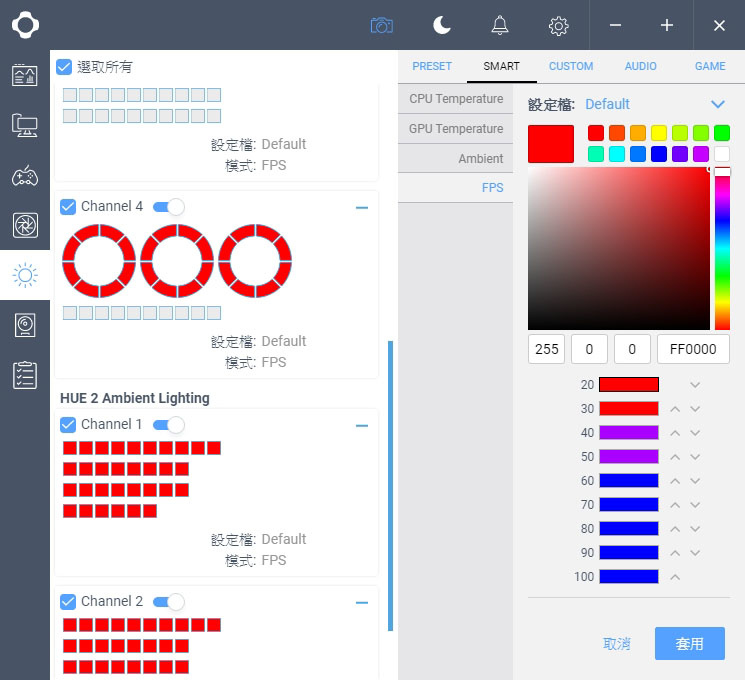

系統條件三:FPS每秒張數,可依照FPS每秒張數範圍顯示設定的色彩

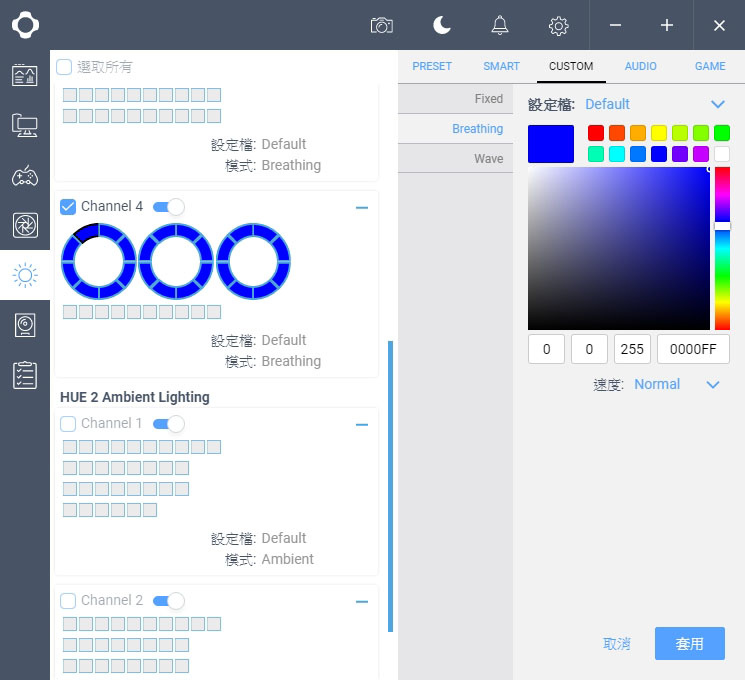

自訂(CUSTOM)模式可以讓使用者自訂顯示模式
自訂模式一:固定
自訂模式二:呼吸
自訂模式三:波動

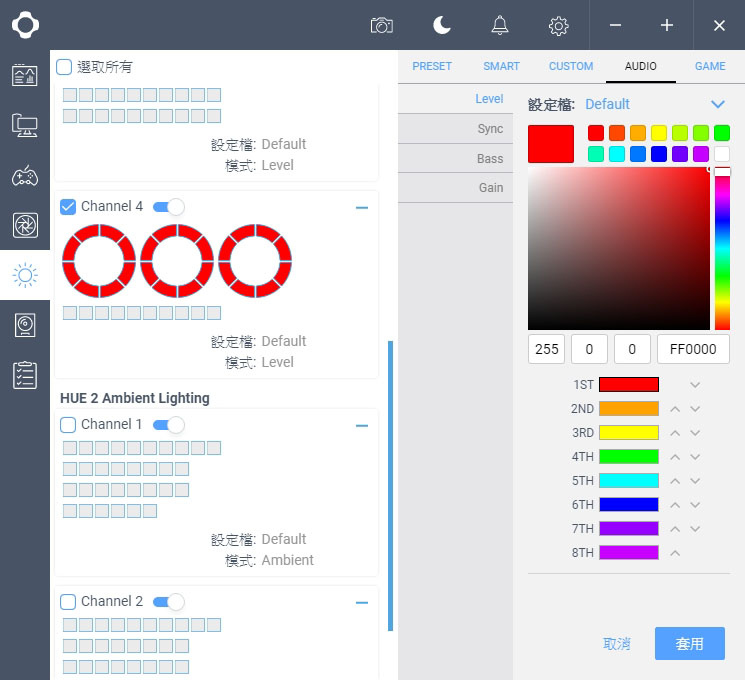

音效(AUDIO)模式可讓燈光隨著電腦音效而亮滅
音效模式一:Level(電平),RGB LED會以該通道所有LED作為一個電平指示器,可自訂8種色彩及顯示順序
音效模式二:Sync(同步),RGB LED會以單一燈條/裝置為單位作為一個電平指示器,可自訂8種色彩及顯示順序

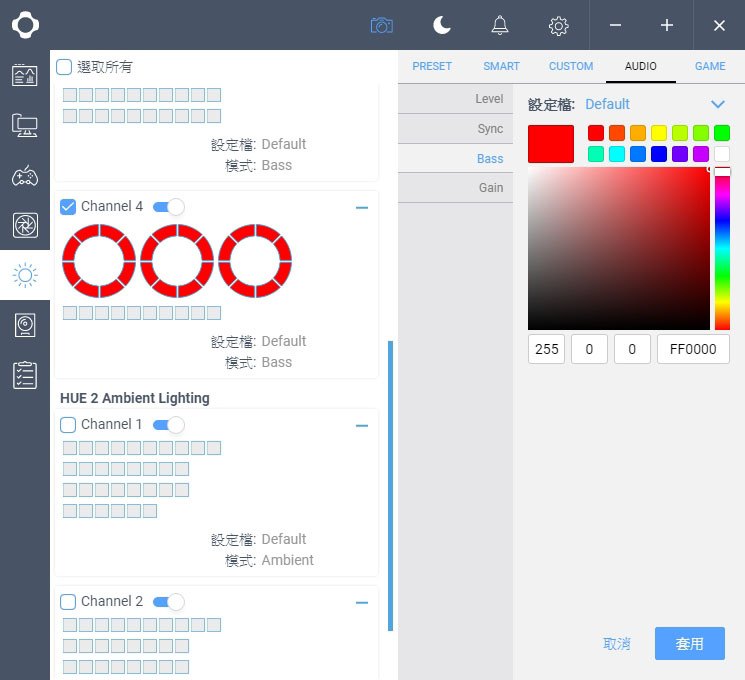

音效模式三:Bass(低音),RGB LED會以該通道所有LED隨著低音強度來改變亮度閃動,可自訂顯示顏色
音效模式四:Gain(增益),RGB LED會以該通道所有LED作為一個增益指示器,可自訂8種色彩及顯示順序
CAM軟體不同音效模式展示影片:


HUE 2四組通道不同音效模式混和搭配展示影片:

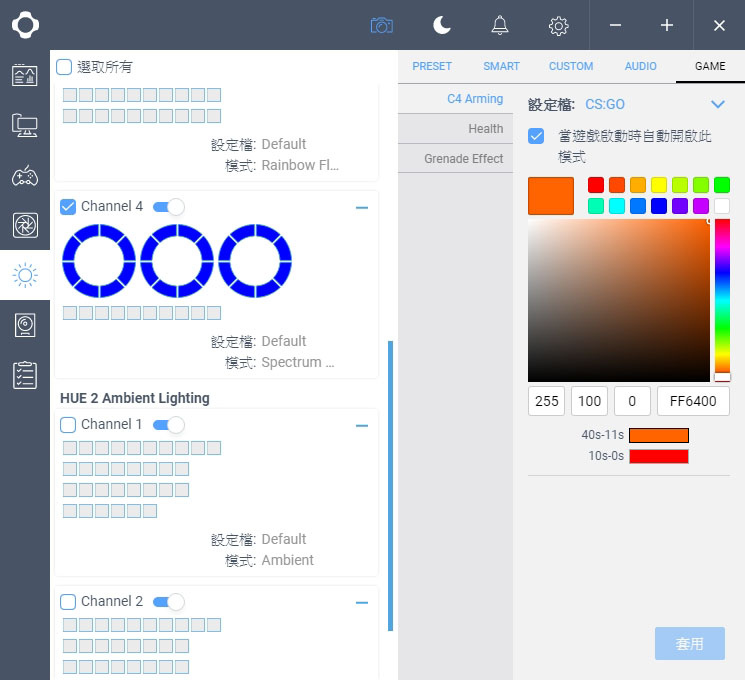

遊戲(GAME)模式可讓RGB燈光隨著遊戲的動作條件而改變,可以針對遊戲去調整設定檔,並可設定成遊戲啟動就自動開啟
遊戲一:C4 Arming(C4炸藥啟動),可依照秒數顯示對應的顏色

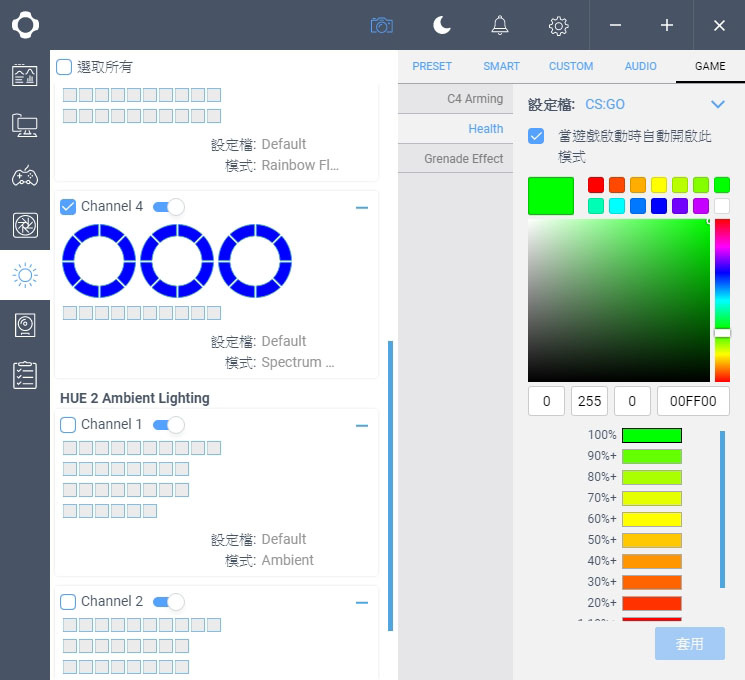

遊戲二:Health(血量),可依照遊戲角色血量顯示對應的顏色

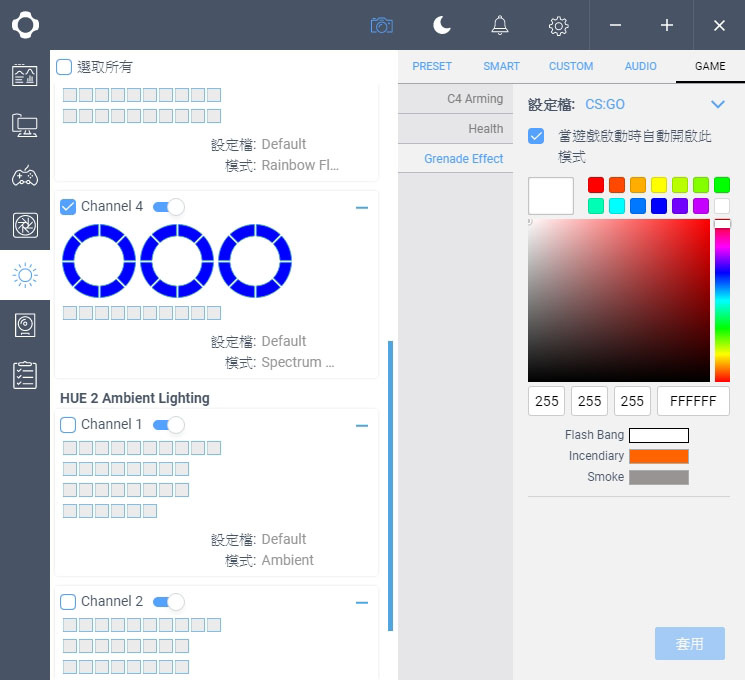

遊戲三:Grenade Effect(手榴彈特效),依照閃光彈/燃燒彈/煙霧彈顯示對應的顏色

結論:
1.NZXT HUE 2燈光控制組本身支援四通道RGB燈光控制,每組通道支援最多40顆RGB LED或6個配件,可在各通道間自由搭配組件,各配間也能同步燈光效果。除了HUE 2裝置外,也可相容早期HUE+裝置(不可同通道混搭),CAM軟體也提供豐富的預設/智慧/音訊/遊戲/自訂模式及百萬種顏色控制能力,充分發揮使用者的創造力,控制盒本身可選擇雙面膠固定、磁吸固定或是透過上方2.5吋螺絲孔固定
2.NZXT HUE 2 CABLE COMB發光整線夾可以用來整理及裝飾主機板、處理器及顯示卡電源接頭的編織線,同時提供RGB燈光效果,不過只適用於採用編織線的改裝線組,一般常見的隔離網包覆及帶狀線組無法使用,因為每個整線夾均帶有RGB發光用信號線,所以在整線上也要費更多心思
3.NZXT HUE 2 UNDERGLOW底部照明可以從機殼底部照射,並從地板反射出RGB燈光效果,能夠和內部RGB組件互相輝映,但機殼底部需要空間來安裝燈條,也要有一定的離地高度,才能讓照明/反射效果最佳化

報告完畢,謝謝收看
