昱為DESKPDCHARGER四孔桌面電源供應器(DAT-TQC629P)特色:
1.具備兩組USB-C及兩組USB-A輸出埠,最大總功率可達62W
2.27W USB-C埠及18W USB-C埠均支援QC/PD快充協議,並包含最新的PPS/QC4/QC4+快充協議
3.兩組USB-A埠均支援智慧辨識,不限裝置均可全速充電
4.可折疊式插頭,容易攜帶
5.內建電源指示燈方便了解工作狀態

昱為DESKPDCHARGER四孔桌面電源供應器(DAT-TQC629P)規格:
1.輸入:100-240VAC/1.5A,50/60Hz
2.PD/QC27W輸出:5V/2.4A、9V/3A、12V/2.25A、15V/1.8A、20V/1.35A
3.PD/QC18W輸出:5V/2.4A、9V/2A、12V/1.5A、15V/1.2A
4.Smart 2.4A輸出:5V/3.4A(最大總和)
5.總輸出功率:62W(最大)
6.本體尺寸:77.9x76.1x29.8mm
7.本體重量:186克

包裝內含說明書、昱為DESKPDCHARGER四孔桌面電源供應器本體、保證卡


本體塑膠外殼採黑色消光黑配色,側面有昱為YW商標


黑色陽極處理鋁合金的輸出埠面板,由上而下分別為電源指示燈、27W USB-C埠、兩組Smart 2.4A USB-A埠、18W USB-C埠,面板及插座開口的邊緣處有斜角加工,露出鋁金屬原色
通電後指示燈會發出藍色燈光


底部平行插頭採可收折設計


插頭下方印上品名、型號、輸入/輸出規格、製造商、認證標誌、產地


本體尺寸為77.9x76.1x29.8mm


本體重量為186克


PD/QC27W埠充電定義支援PD2.0/3.0、PPS、BC1.2、DCP 1.5A、QC2.0/3.0 5V/9V/12V、QC4/QC4+


PD/QC27W埠PDO(電壓電流組)輸出支援五組固定及一組PPS,固定組分別是5V/2.4A、9V/3A、12V/2.25A、15V/1.8A、20V/1.35A,空載輸出電壓如綠色數字所示


PD/QC27W埠PPS可變組輸出範圍是3.3V至11V,最大電流均為3A


PD/QC27W埠輸出轉換效率表,整體轉換效率在71.8至85.6%之間,空載輸入交流功率為0.31W


PD/QC27W埠5V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過3.6A便會截止輸出


PD/QC27W埠9V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過3.6A便會截止輸出


PD/QC27W埠12V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過2.7A便會截止輸出


PD/QC27W埠15V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過2.3A便會截止輸出


PD/QC27W埠20V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過1.6A便會截止輸出


PD/QC18W埠充電定義支援PD2.0/3.0、PPS、BC1.2、DCP 1.5A、QC2.0/3.0 5V/9V/12V、QC4/QC4+


PD/QC18W埠PDO(電壓電流組)輸出支援四組固定及兩組PPS,固定組分別是5V/2.4A、9V/2A、12V/1.5A、15V/1.2A,空載輸出電壓如綠色數字所示


PD/QC18W埠第一個PPS可變組輸出範圍是3.3V至5.9V,最大電流均為3A


PD/QC18W埠第二個PPS可變組輸出範圍是3.3V至11V,最大電流均為2A


PD/QC18W埠輸出轉換效率表,整體轉換效率在71.8至84.8%之間,空載輸入交流功率為0.31W


PD/QC18W埠5V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過3.7A便會截止輸出


PD/QC18W埠9V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過3.7A便會截止輸出


PD/QC18W埠12V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過1.9A便會截止輸出


PD/QC18W埠15V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過1.5A便會截止輸出

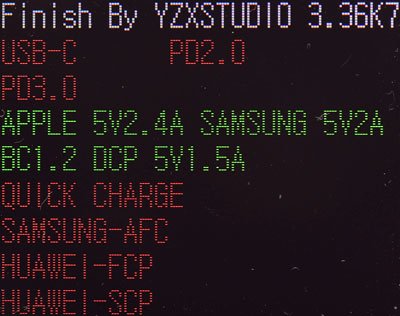

兩組USB-A 5V埠充電定義均支援APPLE 5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A


兩組USB-A 5V埠輸出轉換效率表,整體轉換效率在72%至74.9%之間,空載輸入交流功率為0.31W


USB-A 5V埠輸出負載測試,隨著電流增加,輸出電壓略為下降,當輸出電流超過2.8A便會截止輸出



PD/QC27W埠及PD/QC18W埠均無法對關機或開機狀態下的HP PROBOOK 430 G5進行充電

PD/QC27W埠對支援QC4/QC4+的小米8進行充電,充電器通電後第一次接上手機時,僅會以PD 9V進行充電,最大功率18.7W(上圖),拔掉並再度接上充電器,第二次就會正常使用QC4/QC4+進行充電,最大功率16.1W(下圖),之後只要充電器輸入不斷電,每次接上裝置均可正常申請PPS/QC4/QC4+協議


PD/QC27W埠對HTC U11+進行充電,會觸發9V進行充電,最大功率可達18.2W


PD/QC18W埠對支援QC4/QC4+的小米8進行充電,充電器通電後第一次接上手機時,僅會以PD 9V進行充電,最大功率17W(上圖),拔掉並再度接上充電器,第二次就會正常使用QC4/QC4+進行充電,最大功率16.3W(下圖),之後只要充電器輸入不斷電,每次接上裝置均可正常申請PPS/QC4/QC4+協議


PD/QC18W埠對HTC U11+進行充電,會觸發9V進行充電,最大功率可達16.7W


USB-A 5V埠對Apple iPad2進行充電,最大功率可達9W


USB-A 5V埠對小米8進行充電,最大功率可達8.7W


USB-A 5V埠對HTC U11+進行充電,最大功率可達7.2W


連續輸出57.3W(9V/3A+9V/2A+5V/2.4A)一個小時後的本體紅外線熱影像圖,此時轉換效率為83.65%



結論:
昱為DESKPDCHARGER四孔桌面電源供應器(DAT-TQC629P)提供兩組USB-C及兩組USB-A輸出,27W/18W輸出USB-C埠均支援PD/QC快充協議,並包含最新的PPS、QC4/QC4+快充協議,兩組USB-A埠均支援智慧辨識,不限裝置均可全速充電,本體具備可折疊式插頭及電源指示燈,不過充電器每次重新通電後,兩組USB-C埠要重新插拔一次才會正常觸發PPS/QC4/QC4+協議,需要針對PD協議部分再改進

報告完畢,謝謝收看
