Antec P101 SILENT特色:
1.無縫融合時尚簡約風格及應用功能性,精心設計外觀及實用內部配置的中直立型外殼
2.獨特的黑白配色風格,滿足追求效能及兼顧靜音的使用者,提供良好的組裝體驗,同時價格合理
3.前方帶鉸鍊的門蓋及兩側的側板內面均貼上吸音泡棉,可吸收及降低運作噪音
4.前方及下方具備活動式大面積過濾網,可阻絕大量灰塵進入機殼,同時方便清潔
5.所有的磁碟機安裝架均可移除,使內部可用空間最大化,增加擴充彈性

Antec P101 SILENT規格:
1.類型:中直立型(Mid-Tower)
2.尺寸:232mm(W)x506mm(H)x527mm(D)
3.材質:塑膠、0.8mm SPCC(冷軋鋼板)
4.重量:11.82kg
5.支援主機板:Mini-ITX、Micro-ATX、ATX、E-ATX
6.前置I/O埠:兩個USB3.1 Gen1 Type-A、兩個USB2.0 Type-A、一個耳機、一個麥克風
7.前置風扇控制開關:三檔控制(高速-12V/低速-5V/關閉-OFF)
8.前方風扇可安裝數量:3個120mm或2個140mm,並隨附三個120mm風扇
9.後方風扇可安裝數量:1個120mm/140mm,並隨附一個140mm風扇
10.預留空間:CPU散熱器高度180mm,顯示卡長度450mm,電源供應器長度290mm,背板走線25mm,水冷散熱排尺寸360mm(前)/140mm(後)
11.可擴充裝置數量:2.5吋磁碟槽2個,3.5吋磁碟槽8個,5.25吋磁碟槽1個,介面卡擴充槽8個
12.保固:2年

▼此外箱側面有Antec商標、P101 SILENT型號、THE SILENT GUARDIAN字樣、機殼單線圖


▼此外箱側面有Antec商標、P101 SILENT型號、THE SILENT GUARDIAN字樣、英文特色說明、機殼各部分解圖


▼此外箱側面有Antec商標、提把開口、多國語言規格說明、保固及產品支援聯絡資訊


▼此外箱側面有Antec商標、提把開口、多國語言規格說明(續)、產品條碼


▼中文規格近照


▼外箱頂部有Antec商標、P101 SILENT型號、THE SILENT GUARDIAN字樣


▼打開紙箱,可看到開啟左右側板為掀開而非滑動的圖片說明


▼霧面黑色前方面板,左下有Antec商標


▼前方面板有一帶鉸鍊的門蓋,向右開啟就可看到5.25吋磁碟槽蓋板及前方風扇進氣口,門蓋邊緣有三個白色塗裝的進氣柵欄,門蓋關閉時由內建的磁鐵吸附固定


▼前方風扇進氣口的過濾網用卡榫固定,壓下卡榫就可取下濾網,卡榫處有Antec商標


▼門蓋內面有貼上吸音泡棉,白色塗裝的進氣柵欄用螺絲固定


▼霧面黑色烤漆機殼頂部面板,前端有按鍵/指示燈/風扇開關/IO埠


▼按鍵/指示燈/風扇開關/IO埠近照,由左至右分別是電源開關、重置開關、硬碟指示燈、風扇控制開關、麥克風插孔、耳機插孔、兩個USB2.0 Type-A、兩個USB3.1 Gen1 Type-A。風扇切換滑動式開關具備三段可調,分別為高速(往左)、關閉(置中)、低速(往右)


▼機殼後方,有排風風扇、主機板IO擋板安裝孔、介面卡擴充槽、電源供應器安裝孔


▼後方風扇位置可安裝1個120mm/140mm風扇或單風扇水冷散熱排,長條型螺絲開孔方便調整風扇及水冷排安裝位置


▼具備八個介面卡擴充槽,蜂巢網狀護蓋配色為四黑四白,下方為電源供應器安裝孔


▼鬆開手轉螺絲,電源供應器安裝擋板就可取下,從這裡把電源供應器裝入機殼,並依照電源外殼螺絲孔位決定擋板正裝或反裝(安裝時風扇應朝下)


▼外殼底部,四個角落處有帶防滑膠墊的腳座,並有大面積進氣過濾網


▼下方的進氣過濾網可以從後方抽出來清潔


▼霧面黑色烤漆機殼右側板,使用手轉螺絲固定


▼霧面黑色烤漆機殼左側板,使用手轉螺絲固定


▼左右兩側的其中一個腳座上有Antec商標


▼機殼左側板及右側板內面同樣有貼上吸音泡棉


▼機殼左側面結構,主機板/介面卡/磁碟安裝區與電源安裝區隔離開來,主機板安裝底板為霧面白色烤漆,上方鏤空方便拆裝CPU散熱器背板,8個3.5吋磁碟採側抽式設計。抽取框及電源安裝區隔板右上角有Antec字樣


▼機殼右側面結構,主要藏線空間在此


▼下方電源安裝區為一個箱型區域,讓電源供應器有獨立對流空間


▼底板上穿線開口處採折邊處理,避免割傷手或線路,並預先穿好三個印有Antec的魔鬼氈整線帶


▼2.5吋磁碟安裝金屬架固定在底板背面防震墊圈上,上方有安裝方向標示


▼3.5吋磁碟架電源及資料埠連接開口邊緣有折角


▼從機殼右側底板上鬆開5.25吋及3.5吋磁碟安裝架的固定用手轉螺絲,就可將磁碟安裝架取下


▼3.5吋磁碟安裝架用來安裝硬碟的抽取框,採免工具無螺絲設計,兩旁各貼上兩個圓形橡膠墊


▼把5.25吋及3.5吋磁碟安裝架全部拆除的樣子,可將內部空間最大化,以利安裝自組水冷的大型散熱排及水箱


▼前方面板可以整個取下,方便拆裝風扇/水冷散熱排

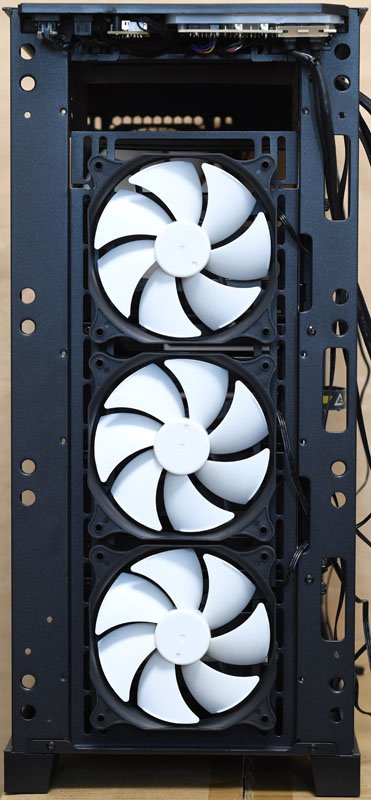

▼前方可以安裝3個120mm或2個140mm風扇,長條形螺絲孔位可增加安裝的彈性,除調整風扇位置外,也可以用來安裝雙風扇/三風扇水冷散熱排。拆裝風扇/水冷散熱排時,需將3.5吋磁碟安裝架移除以方便施工


▼前方預先安裝的120mm風扇,為白色扇葉


▼風扇背面,中央貼紙僅有Antec商標,無其他標示


▼機殼頂部內側也有貼上吸音泡棉


▼後方共有八個擴充介面卡槽,四黑四白蜂巢網狀護蓋,底板各支撐柱螺絲孔旁印有對應Mini-ITX/Micro ATX/ATX/E-ATX的字碼,供使用者安裝時參考


▼後方預先安裝的140mm風扇,為白色扇葉


▼風扇背面,中央貼紙僅有Antec商標,無其他標示


▼主機板安裝底板最下方及電源安裝區上方隔板有長條狀走線用開孔


▼配件紙盒內有組裝用螺絲、塑膠束帶、四個抽取框備用圓形橡膠墊、四個USB防塵膠蓋。所有組裝螺絲都裝在同一包內,並無獨立分類


▼USB防塵蓋使用示意圖


▼往上滑動2.5吋磁碟安裝金屬架,就可自防震墊上移除


▼將3.5吋硬碟裝上抽取框,插入3.5吋安裝架內


▼把抽取框插到底後,硬碟的電源及資料連接埠剛好會對正底板開口


▼直式SATA電源與資料接頭可以正常插上


▼直角刺破型SATA電源接頭也可以插上,線路會些微接觸到開口外框部分


▼但如果是直角SATA資料接頭,就會卡到開口外框而無法插上硬碟


▼組裝完成示意圖(左側)


▼組裝完成示意圖(右側)


▼開啟電源時,四個USB埠的外框會亮起白色燈光,硬碟指示燈也是白色燈光



優點:
1.前方帶鉸鍊門蓋/頂部/左側/右側共四片吸音泡棉,加強隔音效果
2.3.5吋空間多達8個,擴充性佳。1個5.25吋空間適合有用到5.25裝置的使用者。所有磁碟架均可拆除
3.前方及下方過濾網從外部可拆卸,方便清潔
4.電源安裝空間採隔離設計
5.前置USB具備兩個USB3.1 Gen1及兩個USB 2.0
6.具備簡易風扇控速開關(12V/5V/OFF)

缺點:
1.隨附的風扇僅有商標,未有清楚規格(型號/電壓/電流/軸承類型等)標示
2.3.5吋硬碟連接時,要注意電源及資料接頭是否會卡到開口外框
3.要拆裝前方風扇/水冷排,要先拆除所有的3.5吋硬碟架
4.安裝螺絲與支撐柱都放在同一包內未分類

報告完畢,謝謝收看
