BITFENIX火鳥科技SABER亞瑟之劍產品特色:
1.側面採用強化玻璃側板,充分展現內部零組件及燈光效果
2.內建RGB控制板可連接三組RGB裝置,並可透過頂部按鈕改變8種單色模式、4種變色模式及關閉燈光
3.隨附1個120mm靜態RGB風扇
4.頂部I/O埠具備兩個USB3.1 Gen1 Type-A插座
5.前方面板導光條內藏ARGB LED,並採用接觸式接點連接,拆除面板時不用擔心拉扯到線路
6.前方面板兩側有可拆卸式進氣過濾網,底部電源進氣口有後抽式過濾網
7.頂部風扇出風口可選擇使用磁吸式過濾網、磁吸式防塵蓋或都不裝,磁吸式設計方便拆裝及清潔
8.整合顯卡垂直安裝槽,搭配PCI-E延長線,可將顯卡垂直安裝,將顯卡的正面特色凸顯出來,垂直安裝處下方預留鎖點,可搭配銅柱加強固定性

BITFENIX火鳥科技SABER亞瑟之劍產品規格:
1.尺寸:220mm(W)x465mm(H)x454mm(D)
2.材質:鋁、鋼、塑膠、強化玻璃
3.重量:7.28kg
4.支援主機板:Mini-ITX、Micro-ATX、ATX、E-ATX(最大272mm)
5.前置I/O埠:兩個USB3.1 Gen1 Type-A、耳機、麥克風
6.內建RGB LED控制板可連接數量:1個靜態RGB及2個ARGB
7.前方風扇可安裝數量:3個120mm或2個140mm,隨附1個120mm風扇
8.頂部風扇可安裝數量:2個120mm
9.後方風扇可安裝數量:1個120mm,隨附1個120mm靜態RGB風扇
10.預留空間:電源供應器長度180mm(建議值,實際可用長度會因電源出線方式而影響),CPU散熱器高度160mm,顯示卡長度400mm,背板走線空間23mm,前方水冷散熱排尺寸360x141x35mm,頂部水冷散熱排尺寸240mm(記憶體高度不能超過40mm),後方水冷散熱排尺寸120mm
11.可擴充裝置數量:2.5吋磁碟槽4+2個,3.5吋磁碟槽2個,介面卡擴充槽7個
12.保固:1年

▼此外箱側面有BITFENIX商標、SABER名稱、外殼正面單線圖、官方網址

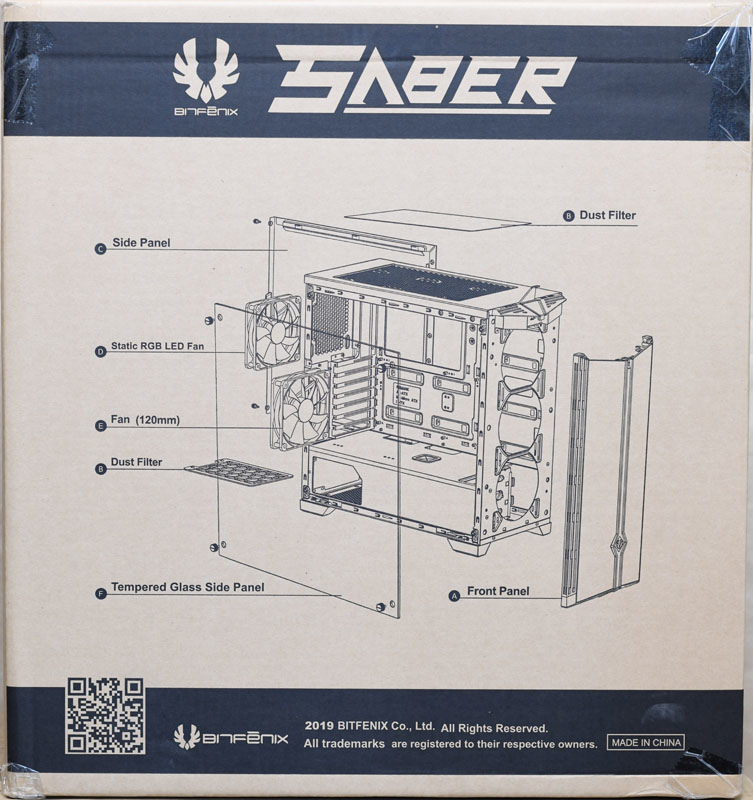

▼此外箱側面有BITFENIX商標、SABER名稱、QR碼、產地,中央有分解圖及各部件英文名稱


▼此外箱側面有BITFENIX商標、提把開口、產品尺寸及規格表


▼此外箱側面有BITFENIX商標、提把開口、SABER名稱、產品條碼、保固條款說明、製造商/代理商資訊


▼外箱頂部有BITFENIX商標、SABER名稱、”亞瑟之劍”中文名稱、產品條碼、保固條款說明

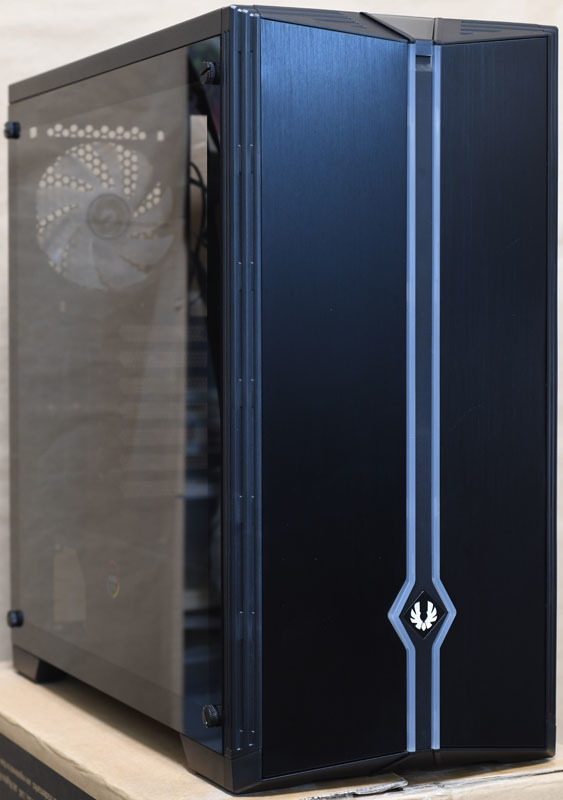

▼亞瑟之劍SABER本體,採用強化玻璃側版,搭配黑色髮絲紋鋁合金面板及霧面黑色烤漆本體

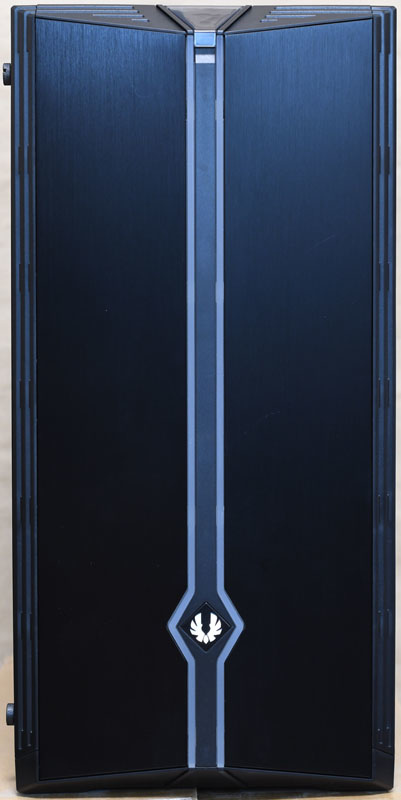

▼機殼正面面板中央有兩個乳白色導光條,與下方商標形成有如劍的對稱造型,左右各有一片黑色髮絲紋鋁合金面板


▼機殼頂部前端按鍵/指示燈/IO埠近照,由左至右分別是硬碟燈、電源燈、麥克風孔、耳機孔、LED模式切換鍵、電源/重置開關護蓋、兩個USB3.1 Gen1 Type-A

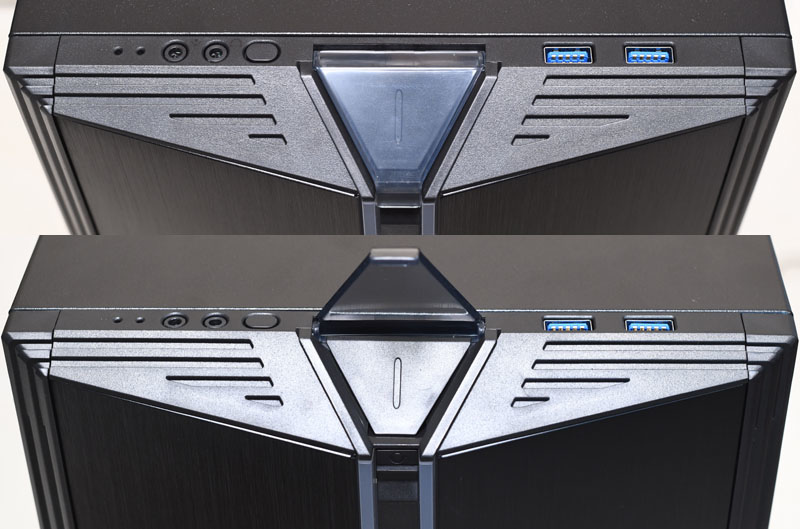

掀開電源/重置開關的半透明梯形護蓋,就可按壓上方較大的梯形電源開關及下方較小的長方形重置開關


▼乳白色導光條略為突出正面面板


▼正面面板的左右兩邊具備可拆卸式進氣濾網,不用拆卸面板就可拆裝,方便清潔


▼機殼頂部具備大面積通風口,可以安裝2個120mm風扇,長條形螺絲孔位可增加安裝的彈性,除調整風扇位置外,也可以用來安裝雙風扇水冷散熱排

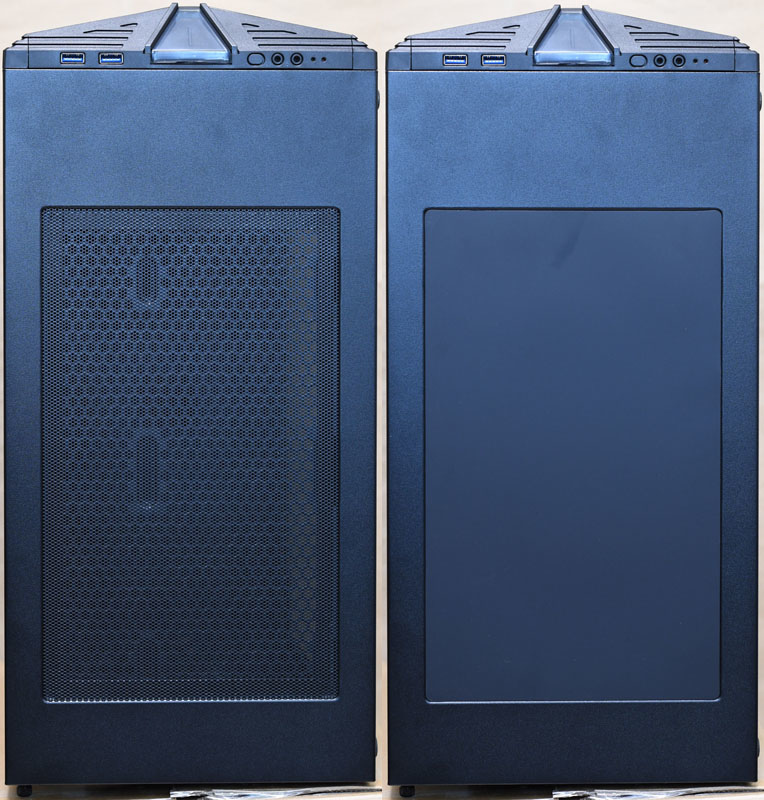

▼配件內隨附磁吸式過濾網(左)及磁吸式防塵蓋(右)各一片,磁吸式設計可快速拆裝,方便清理及防塵

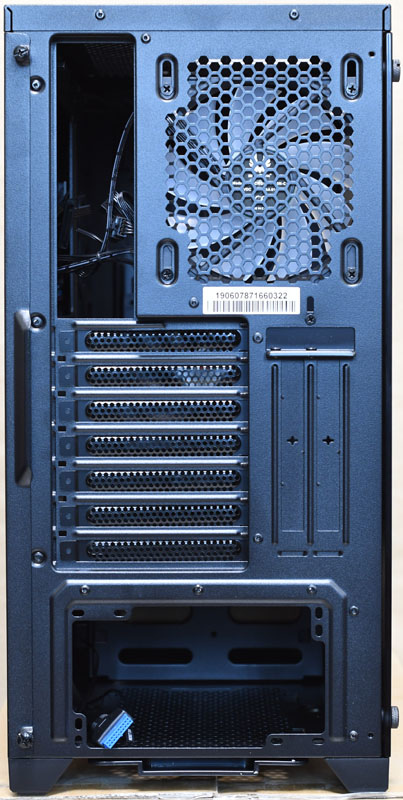

▼機殼後方有排風風扇、主機板IO擋板安裝孔、介面卡擴充槽、電源供應器安裝孔。風扇位置可安裝1個120mm風扇或單風扇水冷散熱排,長條形螺絲孔位可增加安裝的彈性,方便調整風扇/水冷散熱排安裝位置。下方電源安裝位置螺絲孔配置採用正反皆可安裝的設計(安裝時風扇應朝下)

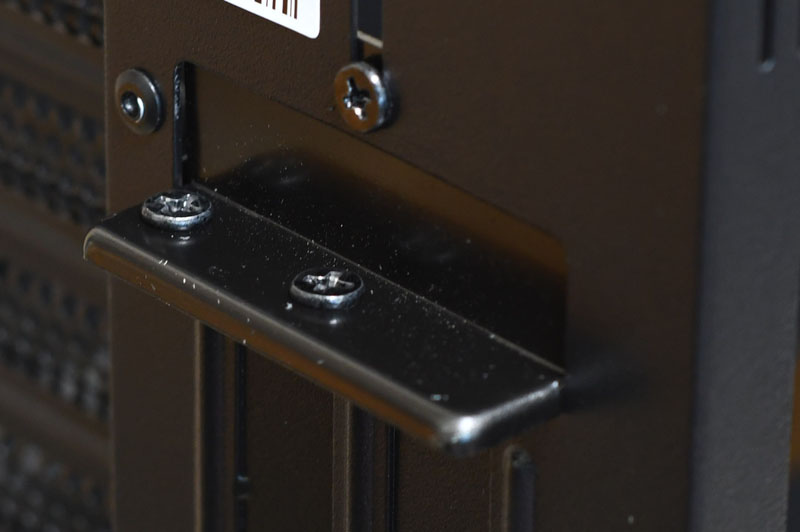

▼顯示卡垂直安裝擴充槽頂端擋板,當需要垂直安裝顯卡時要先將其拆起,裝上顯卡後將頂端擋板下壓固定並鎖上螺絲

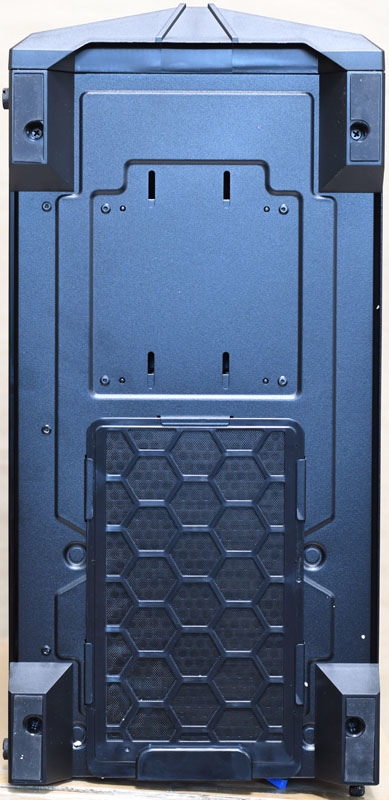

▼外殼底部,四個角落處有帶防滑膠墊的腳座,電源供應器下方的進氣過濾網可以從後方抽出來清潔

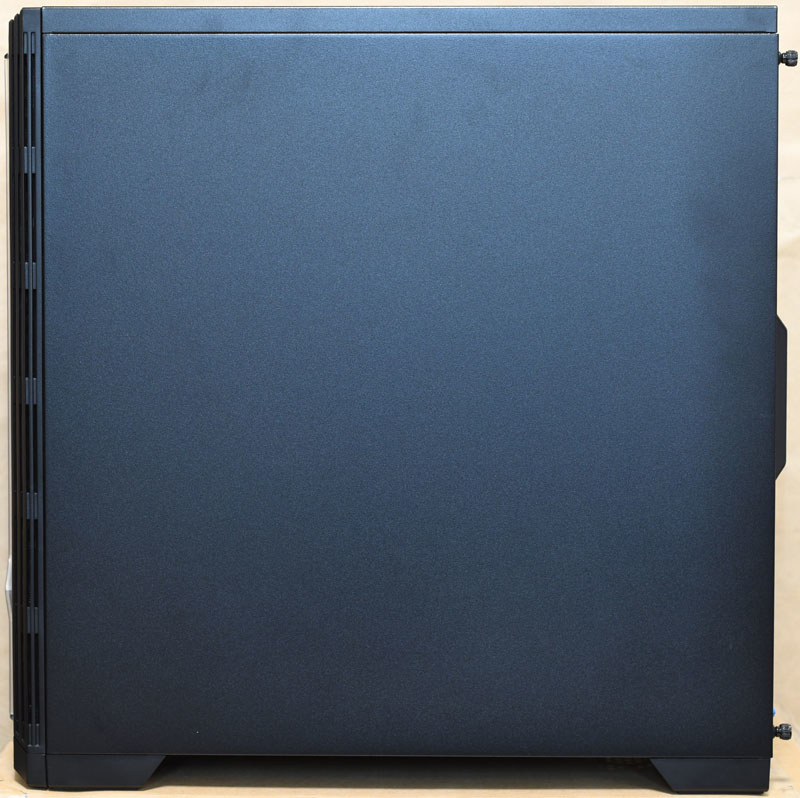

▼黑色霧面烤漆機殼右側板,採用兩顆手轉螺絲固定,螺絲鬆開後往後滑即可開啟

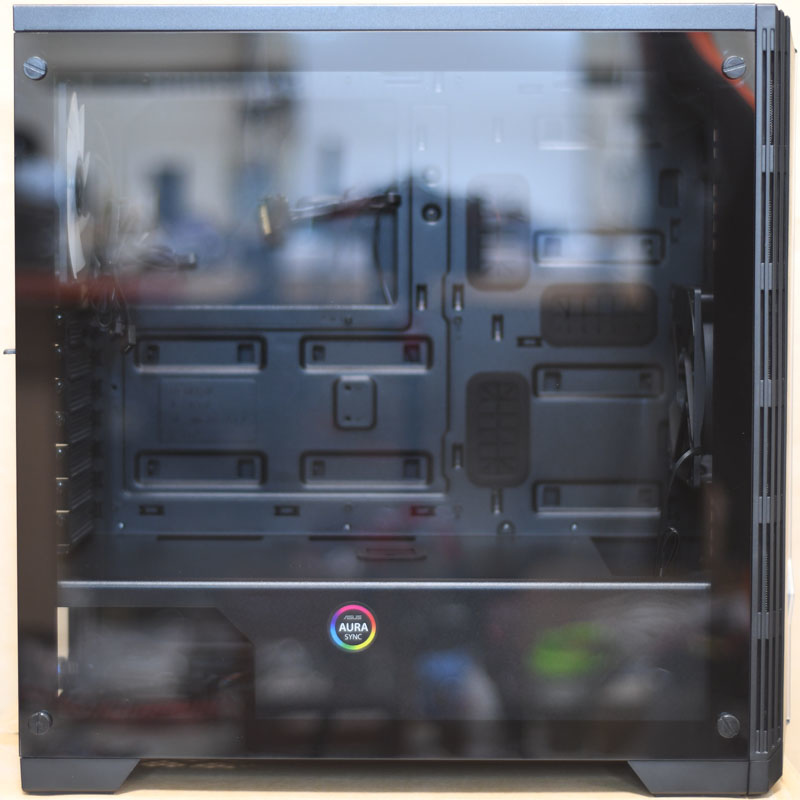

▼機殼左側採用強化玻璃側板,下方隔板中央有ASUS AURA SYNC貼紙

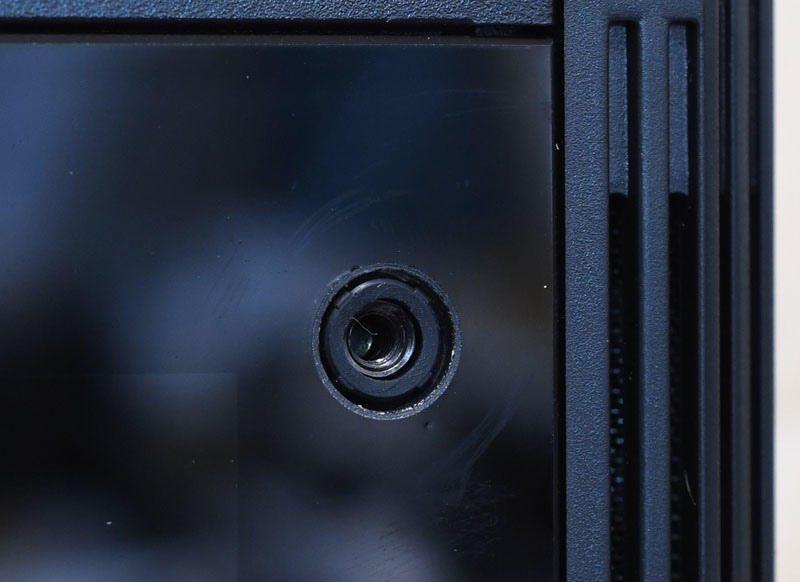

▼鬆開固定用手轉螺絲,強化玻璃側板的四個圓孔套在機殼固定柱上,固定柱包裹橡皮以減輕圓孔處的受力

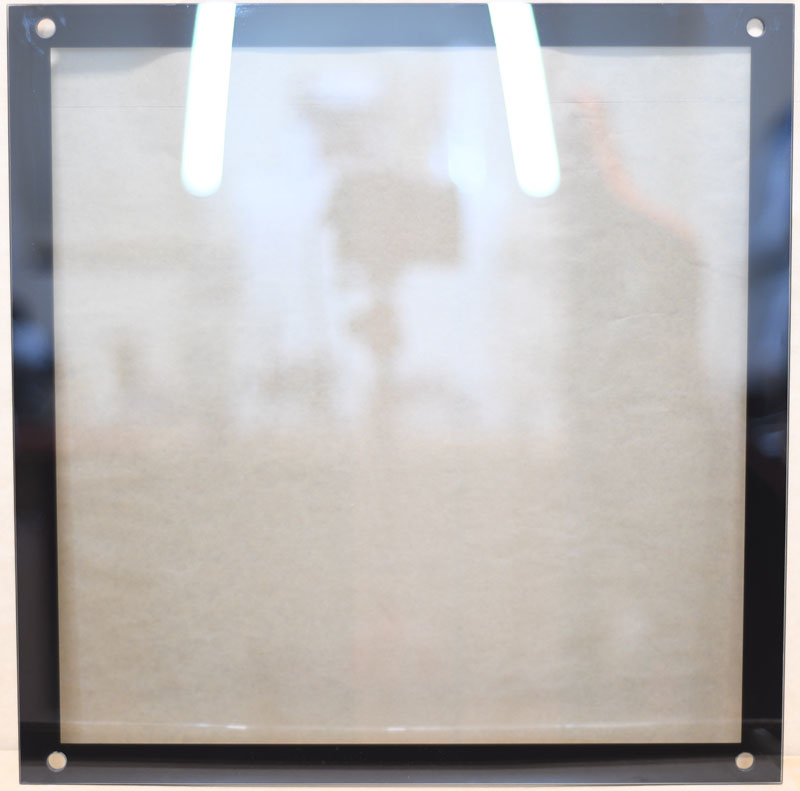

▼強化玻璃四周邊緣區域以黑色覆蓋

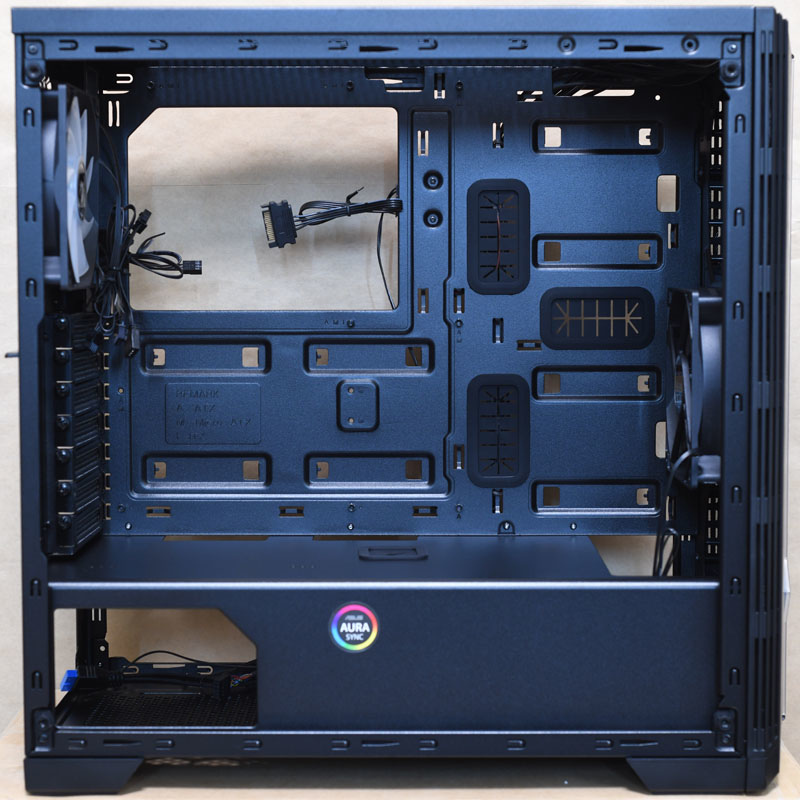

▼機殼左側面結構,主機板/介面卡安裝區與下方電源/3.5吋磁碟安裝區隔離開來,但是前方的空間互通。主機板安裝底板上方鏤空方便拆裝CPU散熱器背板,底板的各支撐柱螺絲孔旁印有對應Mini-ITX/Micro ATX/ATX的字碼,供使用者安裝時參考。下方隔板於電源位置處開孔,可直接看到電源供應器的側面


▼正面面板以卡榫固定在機殼上,從下方拉即可取下

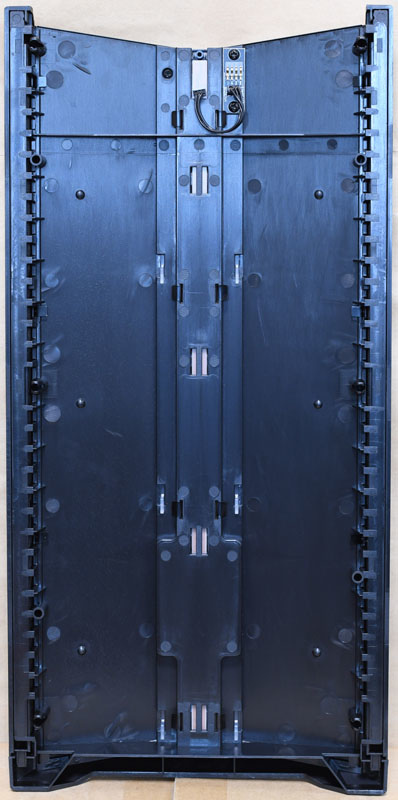

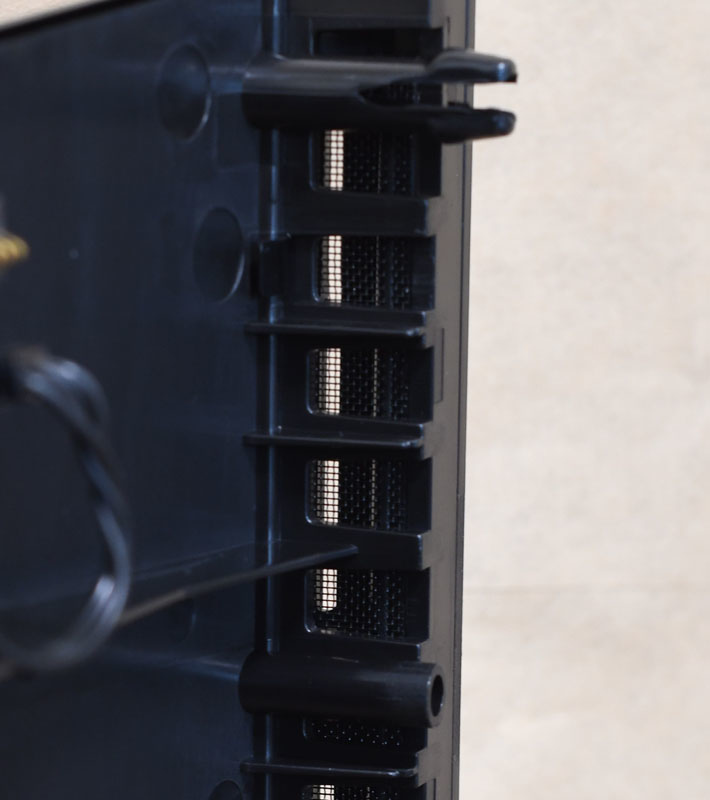

▼正面面板的左右兩側都有進氣口,氣流經過外部的可拆式過濾網後,由此進入前方風扇區域

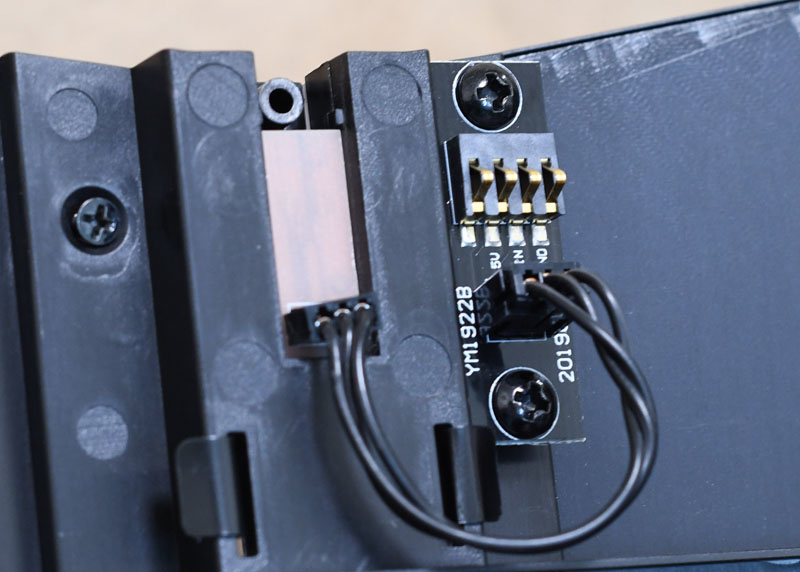

▼面板中央的ARGB燈條透過這四個金屬接點進行接觸,接通電路以傳遞電源及控制信號

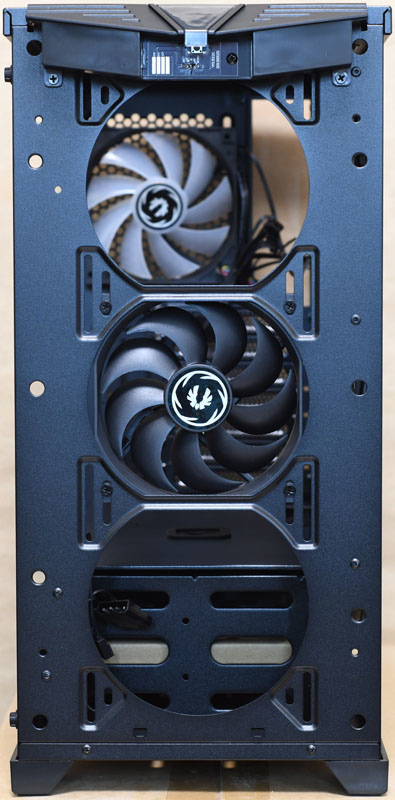

▼機殼前方可以安裝3個120mm或2個140mm風扇,長條形螺絲孔位可增加安裝的彈性,除調整風扇位置外,也可以用來安裝雙風扇/三風扇水冷散熱排

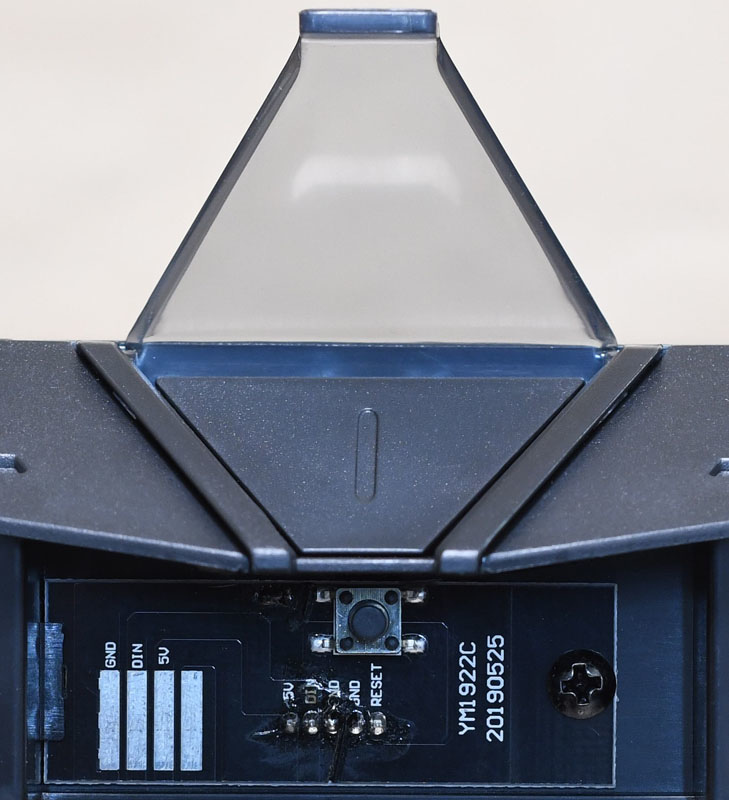

▼電源開關下方電路板有重置用輕觸開關及面板燈條的接觸點

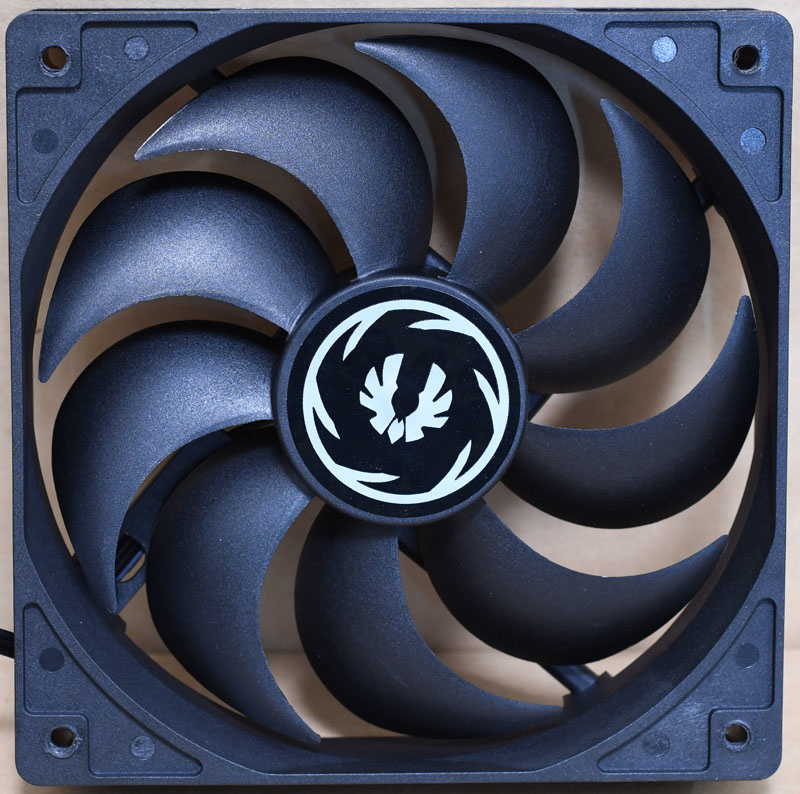

▼前方預先安裝1顆120mm標準風扇,軸心處有BITFENIX商標貼紙

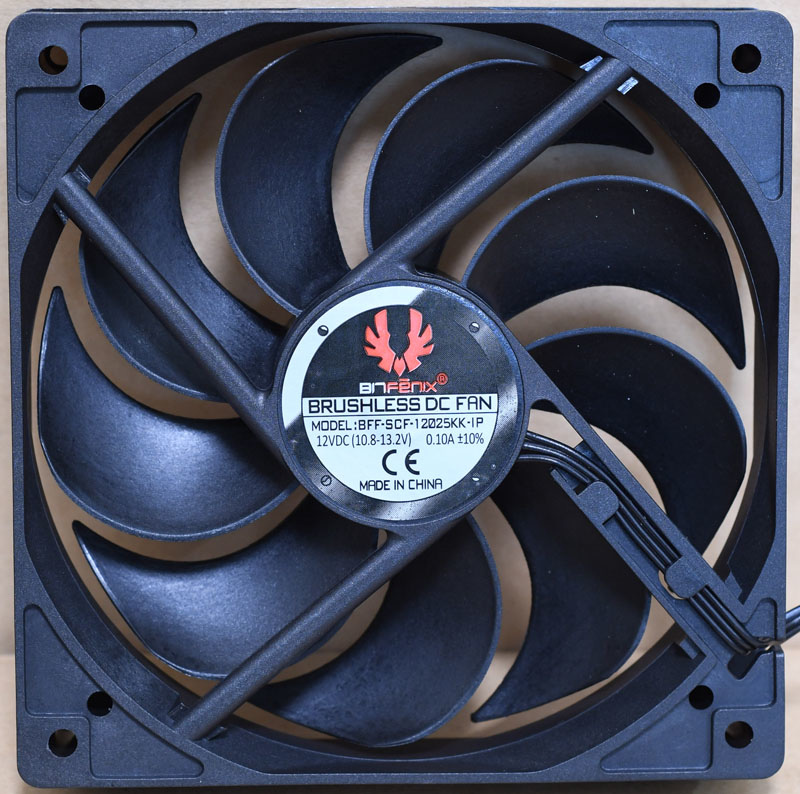

▼中央有標籤貼紙,型號為BFF-SCF-12025KK-IP,為12V/0.1A的風扇

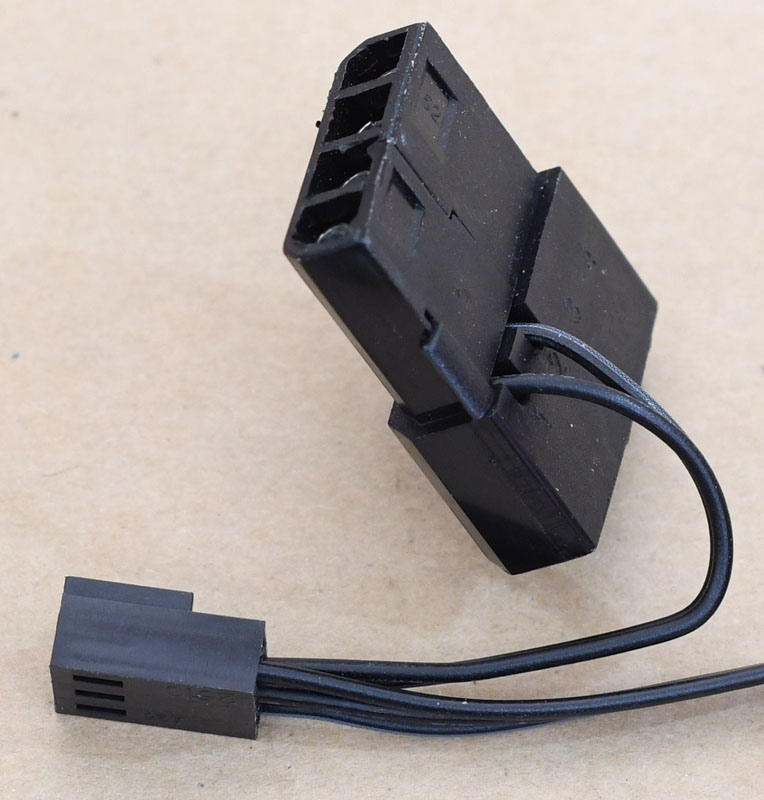

▼風扇電源線路長度40公分,尾端除3pin接頭外,還有一個可用大4P供電的分接頭


▼後方標準擴充介面卡槽共有七個,均使用網狀護蓋及手轉螺絲固定。額外設置兩個槽位給顯示卡垂直安裝使用,使用一次性擋板(拆除後無法復原,要換裝可重複利用的擋板),顯卡垂直安裝後,與側板之間仍保留一定間隙,讓顯卡可正常吸入空氣散熱(散熱器太大及太厚的顯卡仍須注意進氣空間是否充足)


▼主機板安裝底板的中央支撐柱為定位用,可協助定位主機板螺絲孔

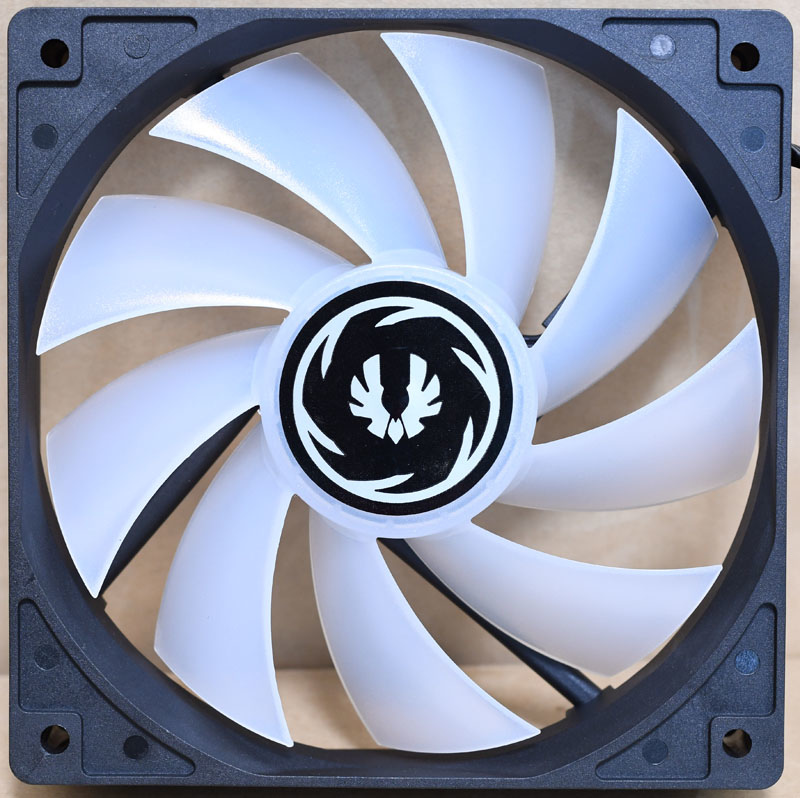

▼後方預先安裝一顆120mm靜態RGB風扇,乳白色葉片軸心處有BITFENIX商標貼紙

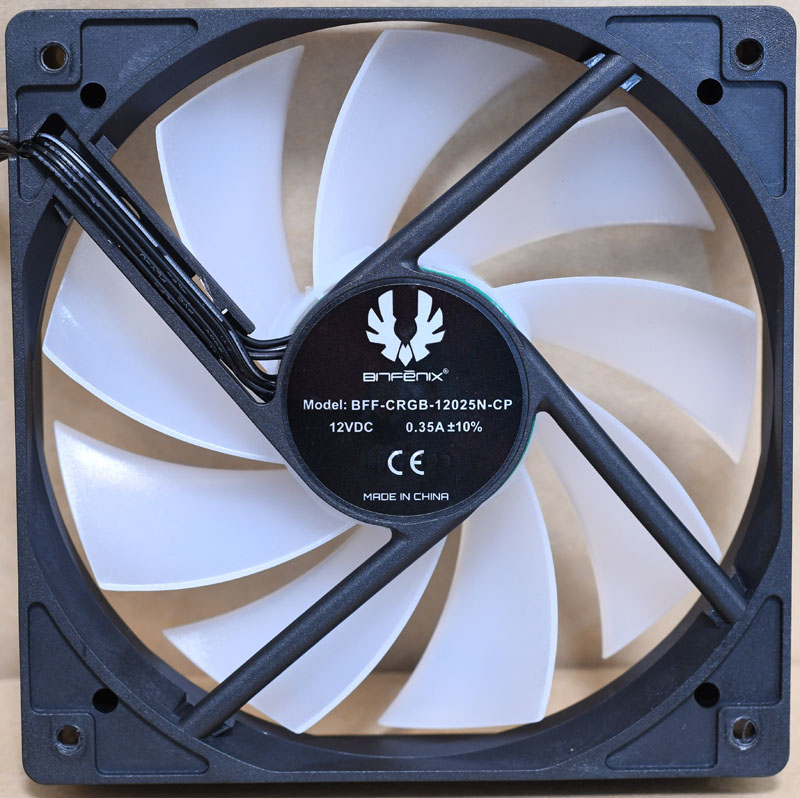

▼中央有標籤貼紙,型號為BFF-CRGB-12025N-CP,為12V/0.35A的風扇


▼風扇電源線路長度54公分,尾端除3pin連接器外,還多一個3pin分接頭,可用來接其他風扇

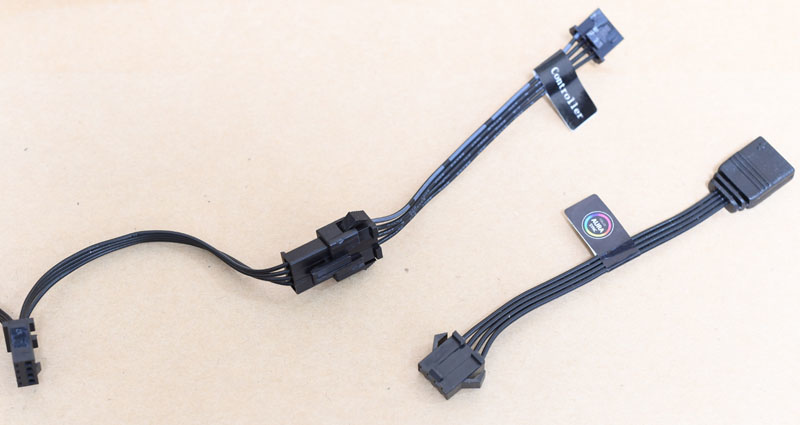

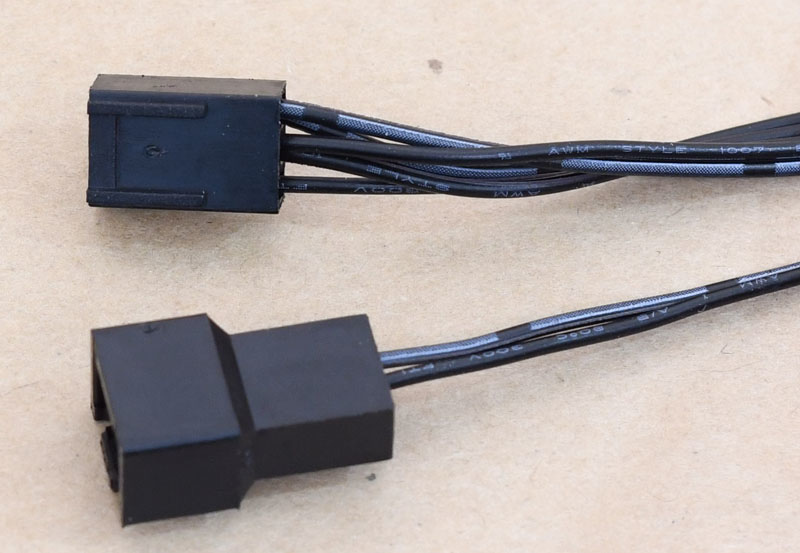

▼RGB燈光控制線路長度54公分,尾端也有分接頭用來接其他RGB風扇或裝置,並附上搭配內建控制板及搭配ASUS AURA SYNC的轉接線各一

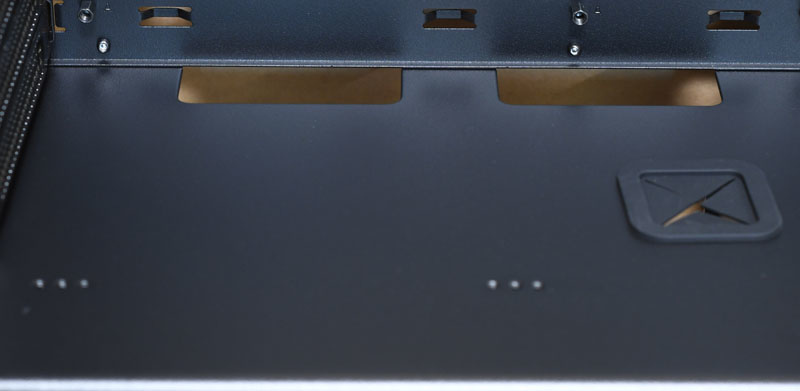

▼主機板/介面卡安裝區下方隔板在靠近主機板安裝底板及前緣處均有走線用開孔,前緣處的開孔有橡膠護套
底板上面有多打六個螺絲孔,搭配銅柱後可用來固定PCI-E延長線的電路板(因延長線固定孔位未標準化,所以底板的螺絲孔不一定可以正確對到固定孔位)

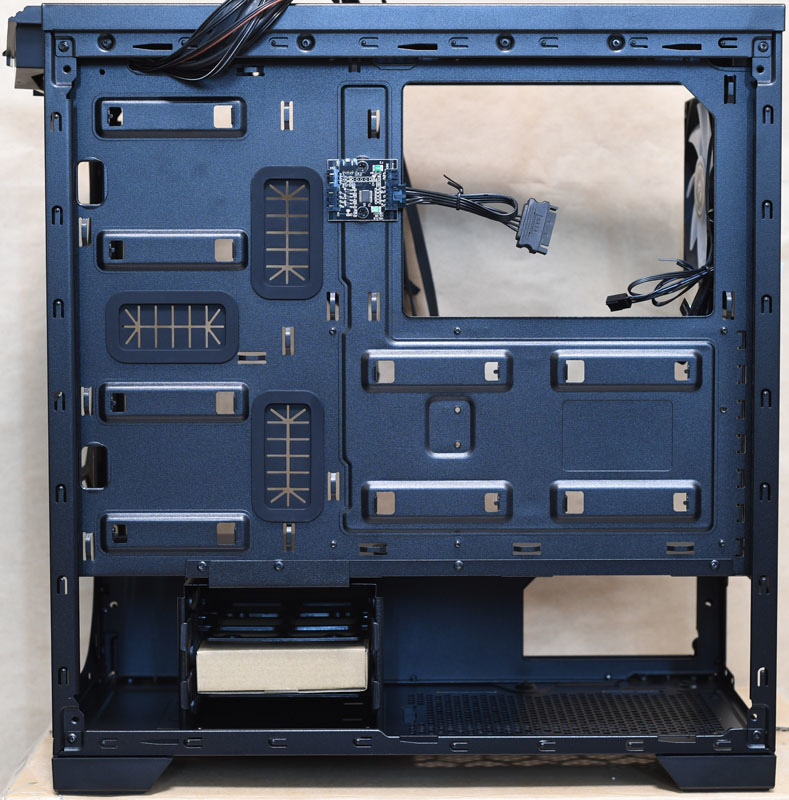

▼機殼右側面結構,主要藏線空間在此,最大的三個穿線孔有橡膠護套

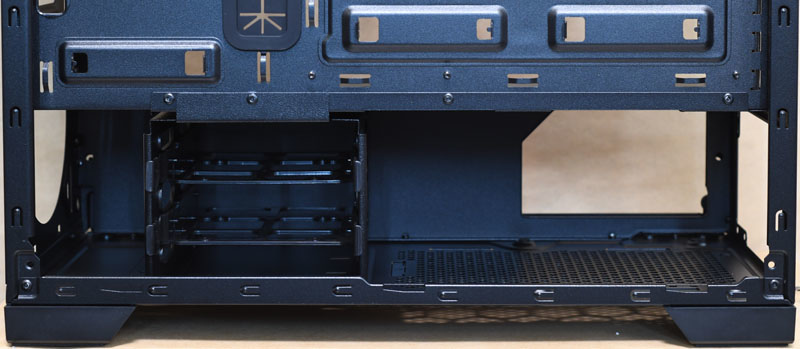

▼下方電源/3.5吋硬碟安裝區,左側固定架上可以裝兩顆硬碟,前方風扇氣流可吹到硬碟協助散熱,固定架為鉚釘固定不可拆卸,從架子最右端量到機殼後方電源固定螺絲孔處,有22公分的空間,電源供應器長度建議值為180mm,但實際可安裝長度會受到電源出線設計及預留線路數量的影響

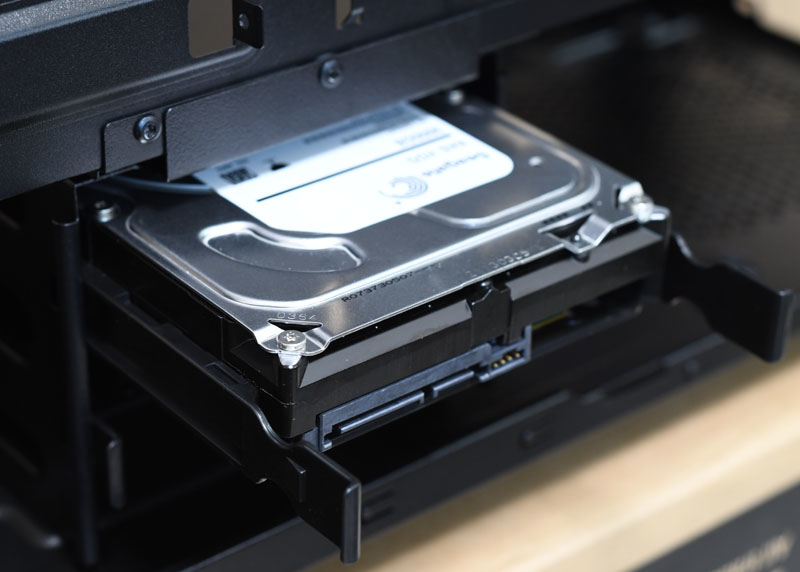

▼隨附兩個抽取式硬碟塑膠框, 3.5吋硬碟可免螺絲及工具安裝

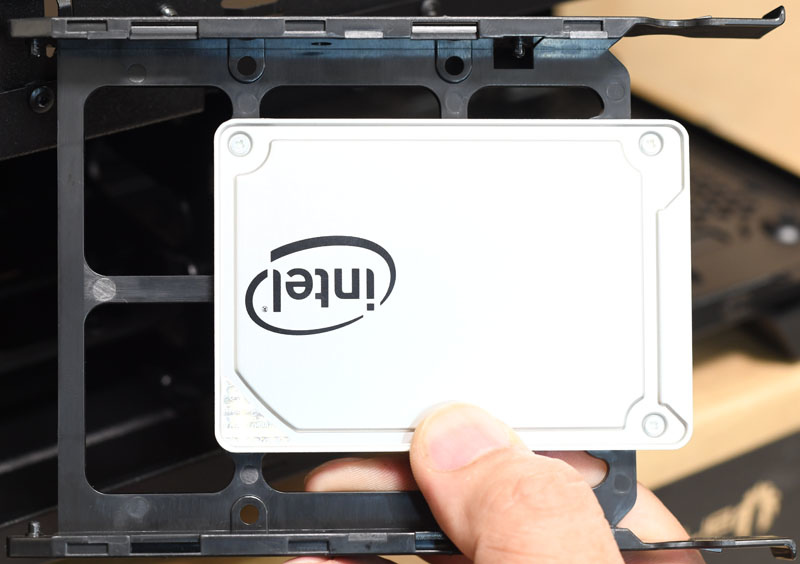

▼如果要固定2.5吋硬碟/SSD,則要使用螺絲鎖在抽取式硬碟框上

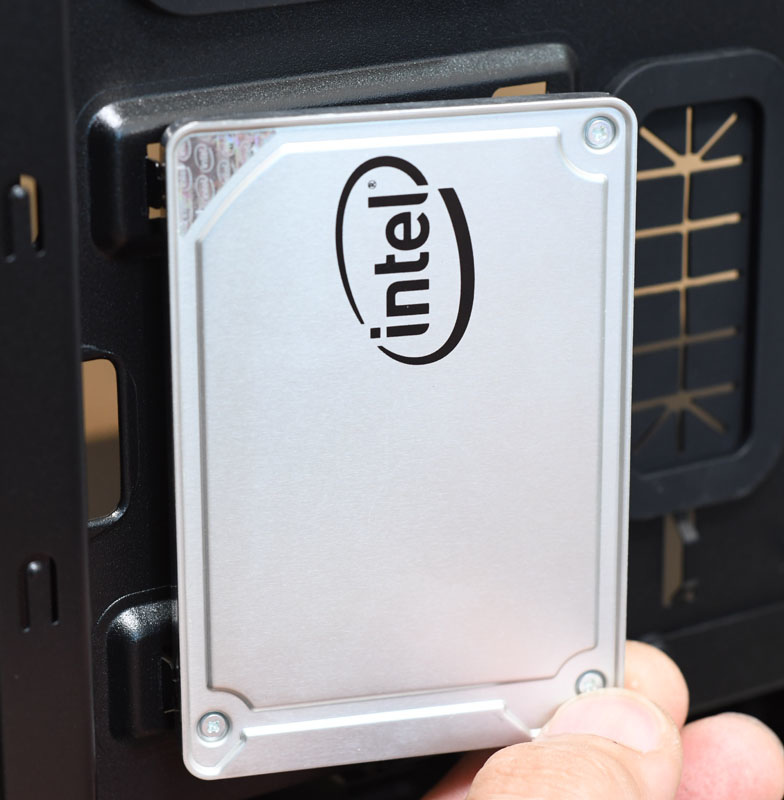

▼主機板安裝底板背面的2.5吋安裝位置,一邊是螺絲孔,一邊是凸點,安裝時要先把其中一側螺絲孔對準凸點斜插進入,然後鎖上另一側的螺絲

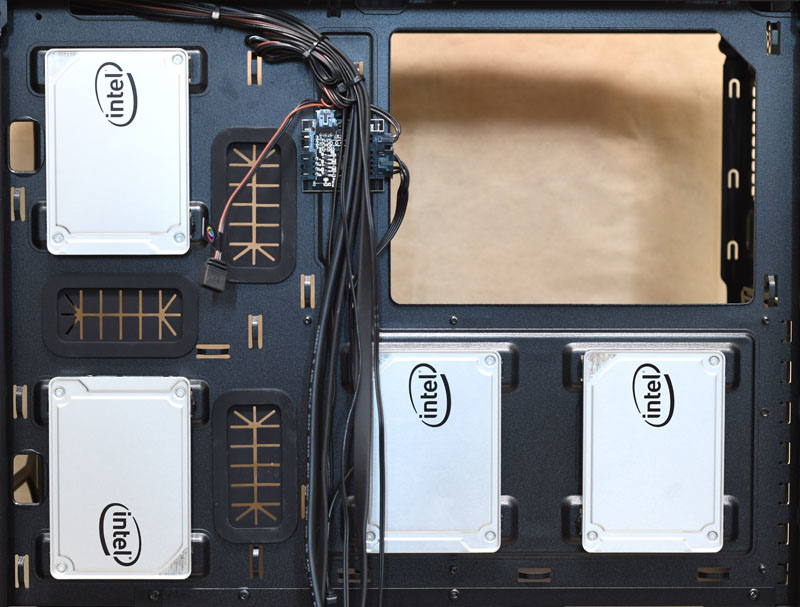

▼底板背面總共有四個2.5吋安裝位置

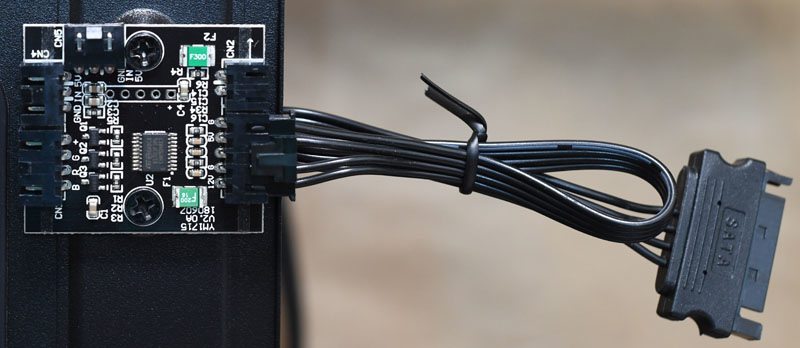

▼固定在底板背面的RGB控制板,由一個SATA電源接頭進行供電,可連接一組靜態RGB(4pin)及兩組ARGB(3pin)裝置,並可透過正面面板頂部按鈕改變8種單色模式、4種變色模式及關閉燈光

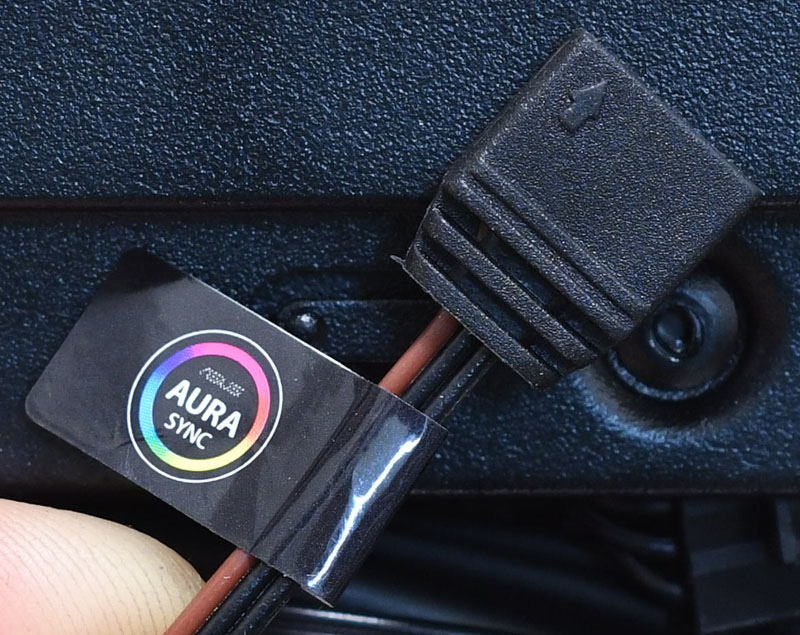

▼面板燈條的信號線除了接原本RGB控制板外,也可以接到具備ARGB控制能力的主機板或控制盒上

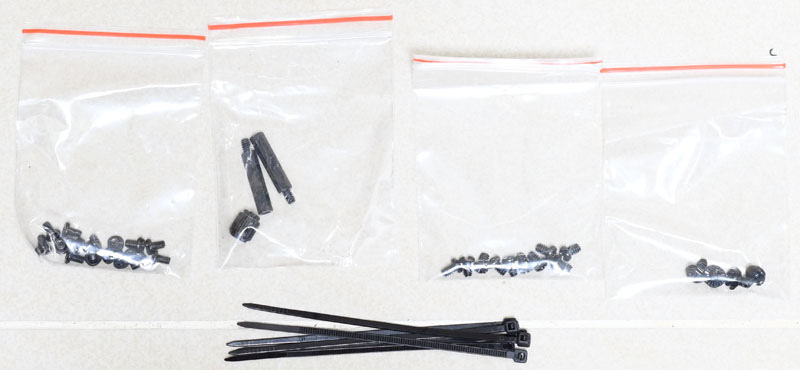

▼配件紙盒內有組裝用螺絲、塑膠束帶,配件內還有一個支撐柱套筒,可以用十字起子來拆裝支撐柱,相當方便

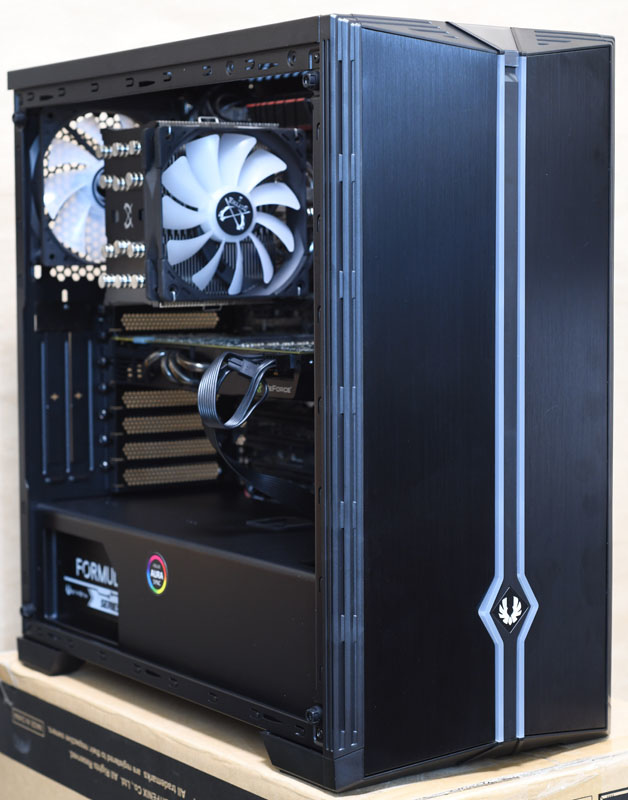

▼組裝完成示意圖(左側)

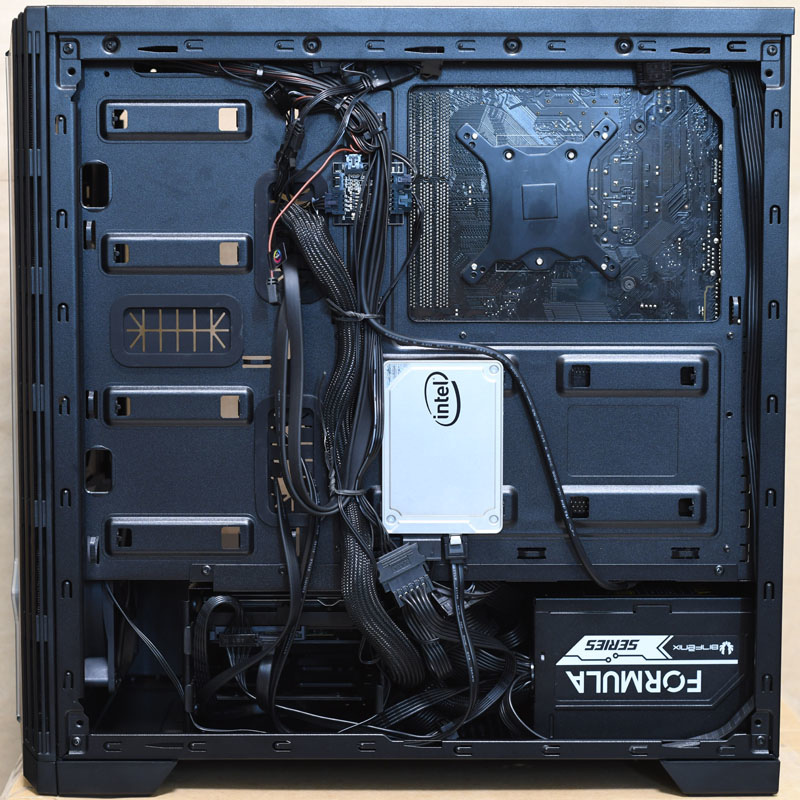

▼組裝完成示意圖(右側)

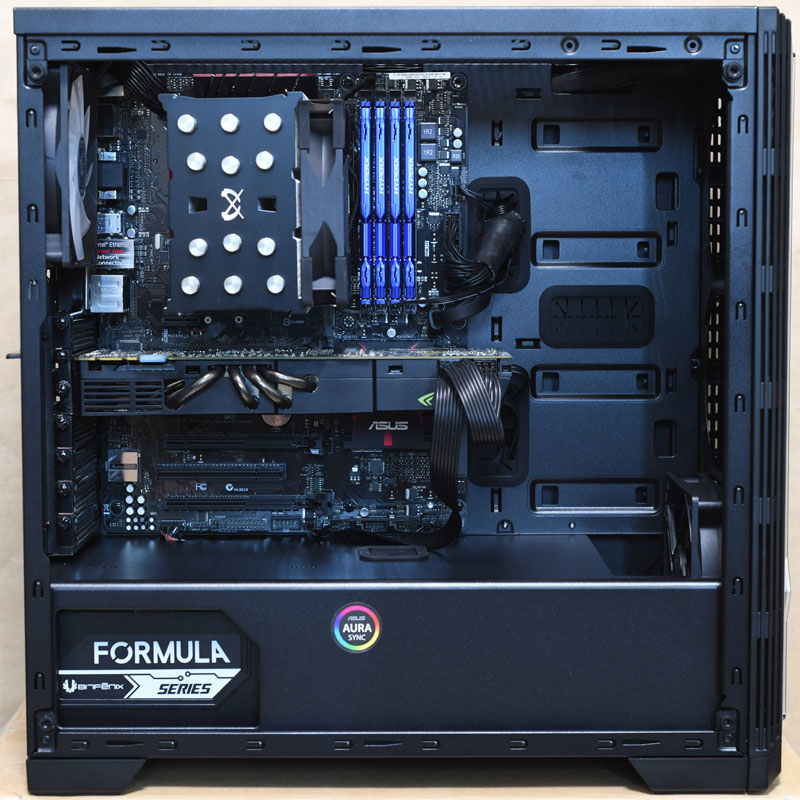

▼顯卡採水平安裝示意圖

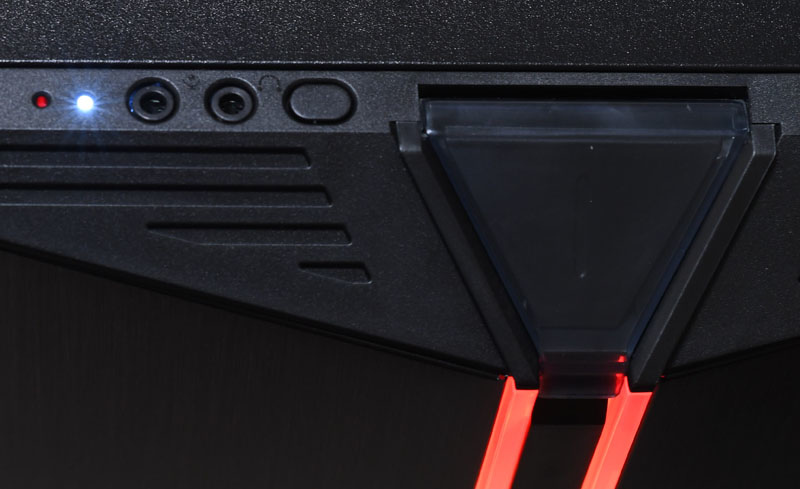

▼開啟電源時,電源指示燈會亮起白色燈光,硬碟指示燈則是紅色燈光

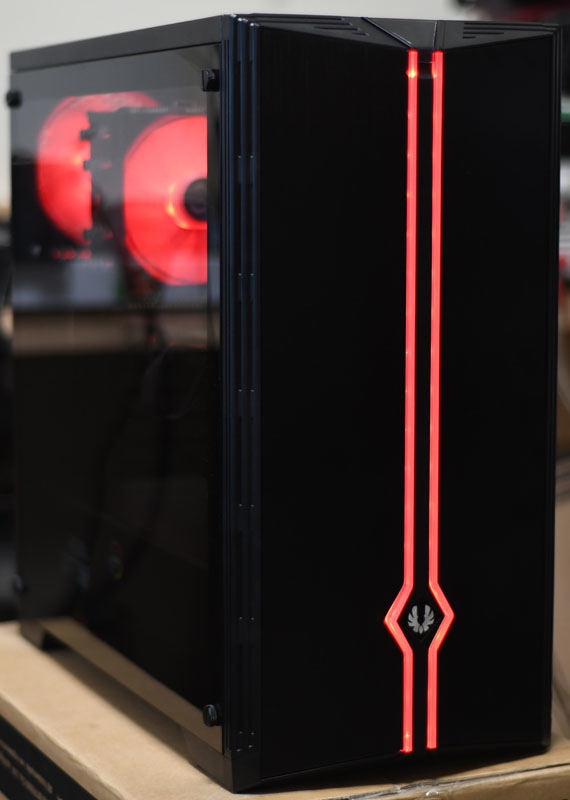

▼開燈環境下啟動照明示意圖

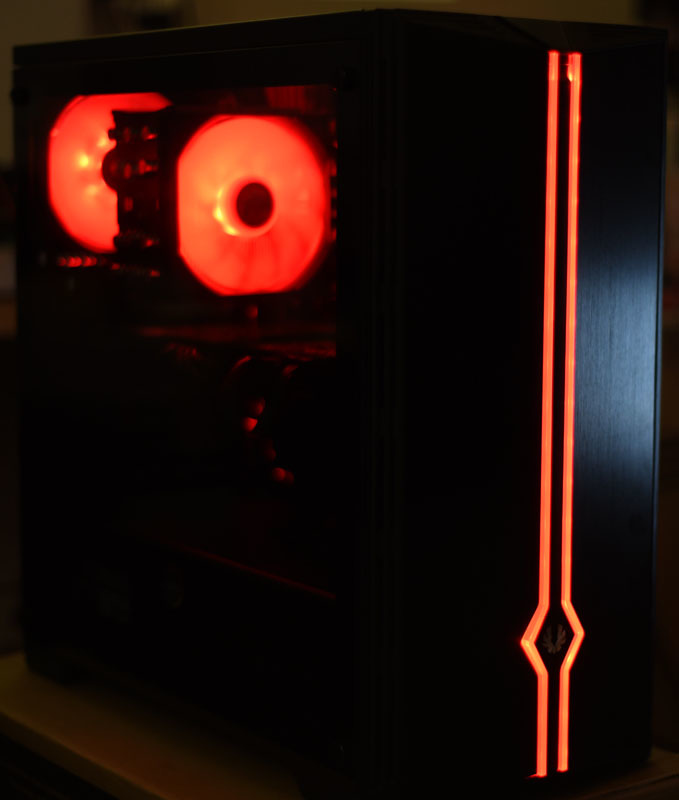

▼關燈環境下啟動照明示意圖

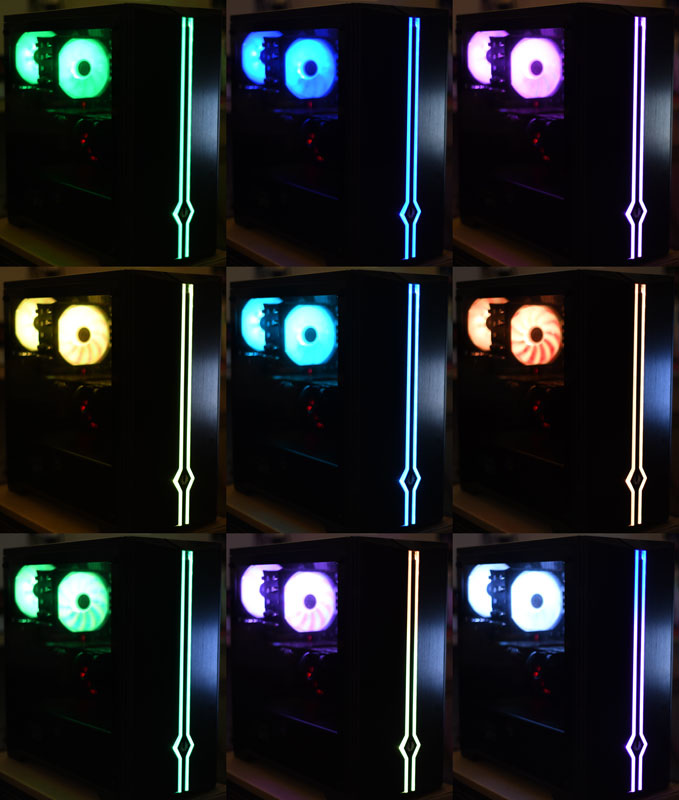

▼其他單色模式及變色模式的關燈環境下照明示意圖


▼8種單色模式、4種變色模式及關閉燈光切換影片

SABER亞瑟之劍優點:
1.機殼左側採用透明強化玻璃側板,可充分展示零組件及燈光效果
2.正面面板ARGB LED使用金屬接觸點連接,可避免拆裝面板時拉扯線路
3.電源/硬碟、主機板/介面卡分離式安裝空間,底板開孔設計方便藏線,使內部簡潔美觀
4.具備最多六個大尺寸風扇安裝空間以強化機殼對流,正面面板兩側、電源進氣口有可拆式濾網,可過濾較大灰塵及異物,頂部通風口可快速更換磁吸式濾網或磁吸式防塵蓋板
5.機殼前方預先安裝1個120mm風扇,後方預先安裝一個120mm靜態RGB風扇
6.顯卡垂直安裝擴充槽,可將顯卡垂直安裝,將顯卡的正面特色凸顯出來
7.內建RGB控制板,透過頂部按鈕可控制8種單色模式、4種變色模式及關閉燈光

SABER亞瑟之劍缺點:
1.玻璃側板使用四個圓孔套在機殼螺絲柱上,螺絲柱雖套有橡膠套,但拆裝時仍需注意避免碰撞及施力不均勻
2.3.5吋硬碟架只能裝兩個硬碟,且位置不能調整或拆除,對長型電源供應器的可用及整線空間產生限制
3.垂直安裝擴充槽使用一次性擋板,拆卸後無法復原,要另找可重複利用擋板來安裝
4.電源/重置開關的按壓手感略為生硬

報告完畢,謝謝收看
