產品特色:
1.首款採用新型半導體材料GaN氮化鎵的65W多協議快速充電器
2.體積小,2USB-C+1USB-A輸出埠,支援QC4+、PD3.0、PPS、QC3.0、QC2.0、SCP、FCP、AFC、PE+等快充協議
3.USB-C1單埠最大輸出功率可達65W(20V/3.25A),可支援大多數筆記型電腦以PD進行快充
4.支援華為22.5W超級快充(SCP)
5.內含過電流、過電壓、過熱等多重安全防護設計
6.可折疊式插頭設計,方便攜帶

產品規格:
1.輸入:100-240VAC,50/60Hz,1.5A
2.USB-C1輸出:3.3-21V/3A、5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A,最大65W
3.USB-C2輸出:3.3-11V/3A、3.3-16V/2A、5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A,最大30W
4.USB-A輸出:4.5V/5A、5V/4.5A、9V/3A、12V/2.5A、20V/1.5A,最大30W
5.USB-C1+USB-C2輸出:最大63W(45W+18W)
6.USB-C1+USB-A輸出:最大63W(45W+18W)
7.USB-C2+USB-A輸出:最大15W(5V/3A)
8.USB-C1+USB-C2+USB-A輸出:最大60W(45W+15W)
9.尺寸:75x36x32mm
10.重量:120克

銀灰色外盒正面左上角有愛否開物(AKAVO)及倍思(Baseus)聯名商標,中央則是氮化鎵英文GaN的亮銀色大字


銀灰色外盒背面,右下角有產品資訊貼紙


抽出內盒,上方蓋上一個印有”這是未來”、”全球首款2C1A氮化鎵多協議快速充電器”的中英文字樣


整張紙卡正面,除了正中央外,上下兩邊也有印上標語及愛否開物CEO致先行者的說明

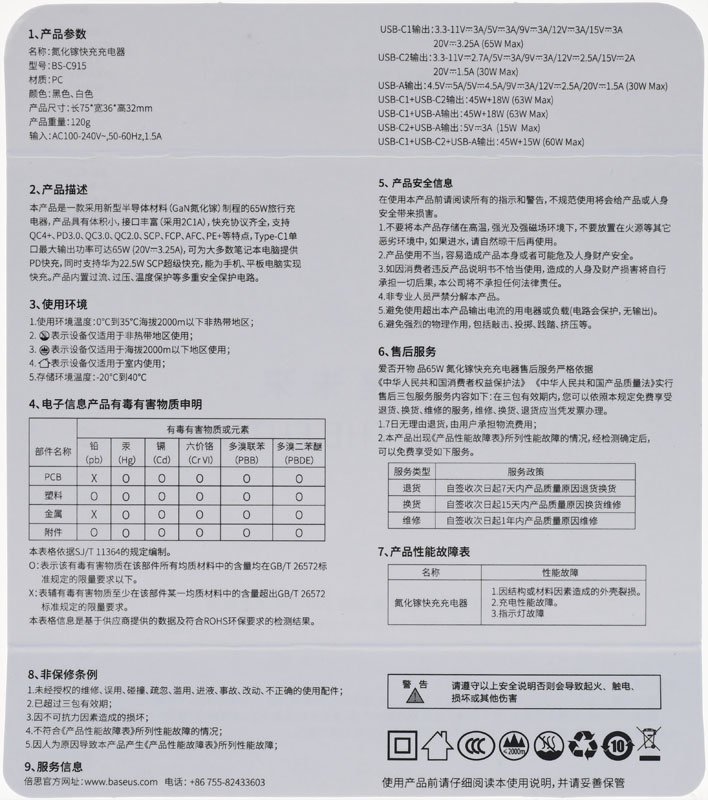

紙卡背面則印上產品規格、產品描述、使用環境、有毒/有害物質申明、安全訊息、保固條款、售後服務、聯絡方式、認證標誌


充電器本體採純白色外殼製作,其中一個角落設有指示燈

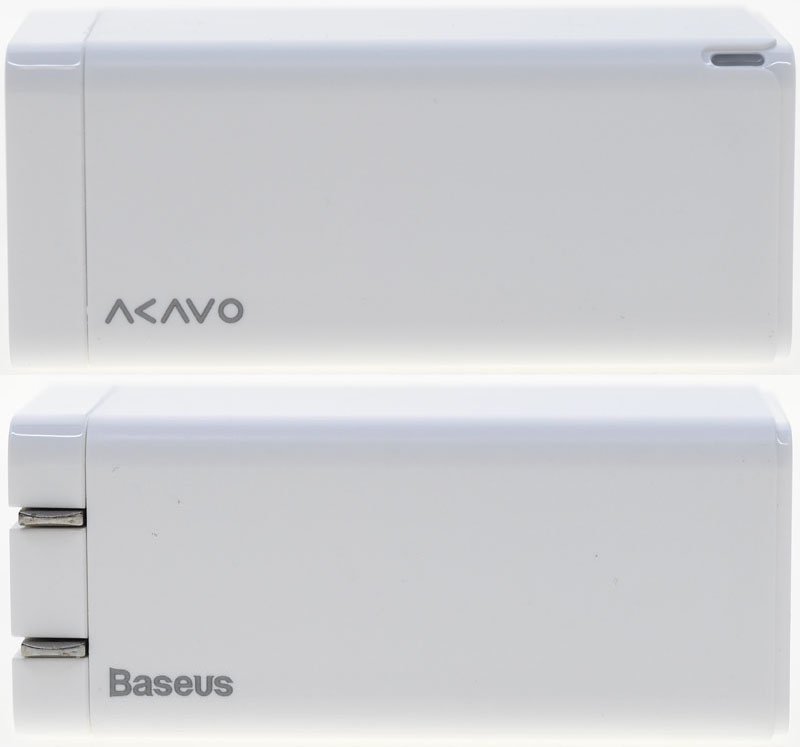

本體其中兩個側面分別印上愛否開物及倍思的商標

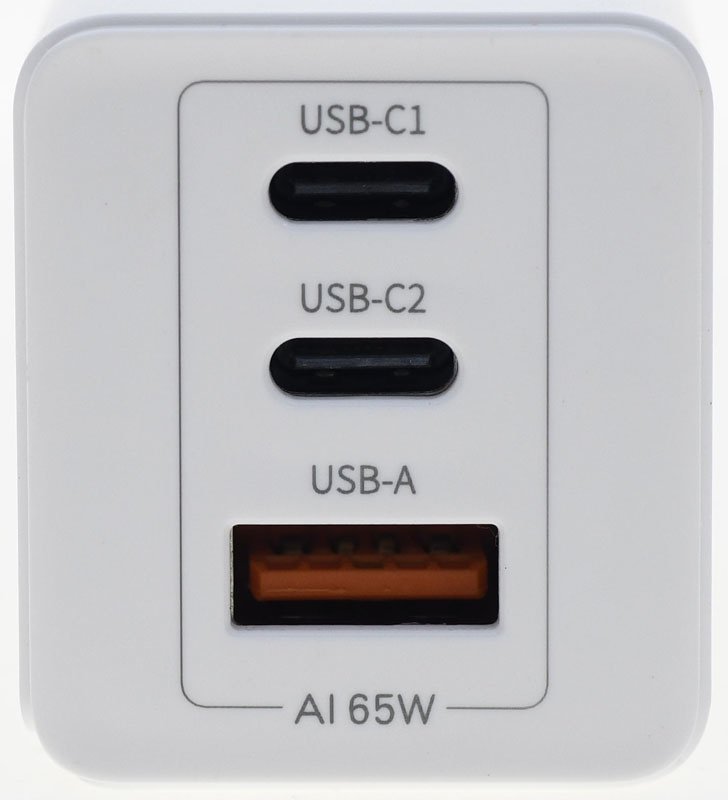

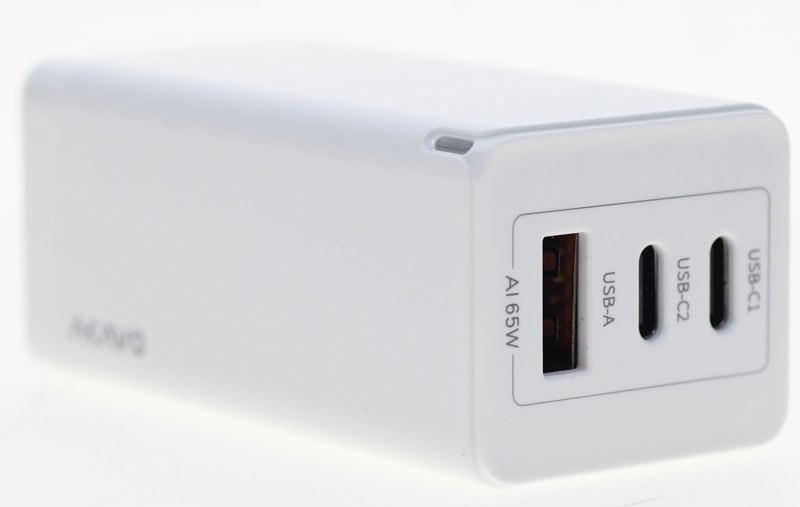

兩個USB-C及一個USB-A位於本體頂部的位置,並用黑色字體標註輸出埠編號

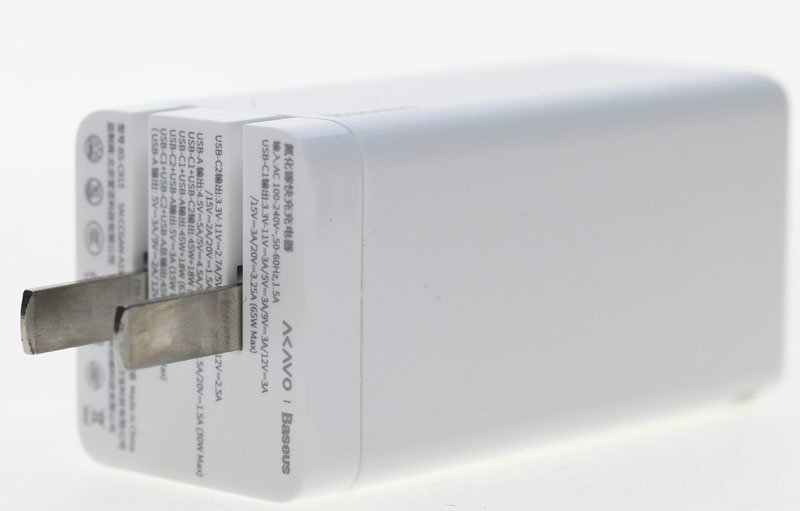

本體底部插頭採折疊式設計

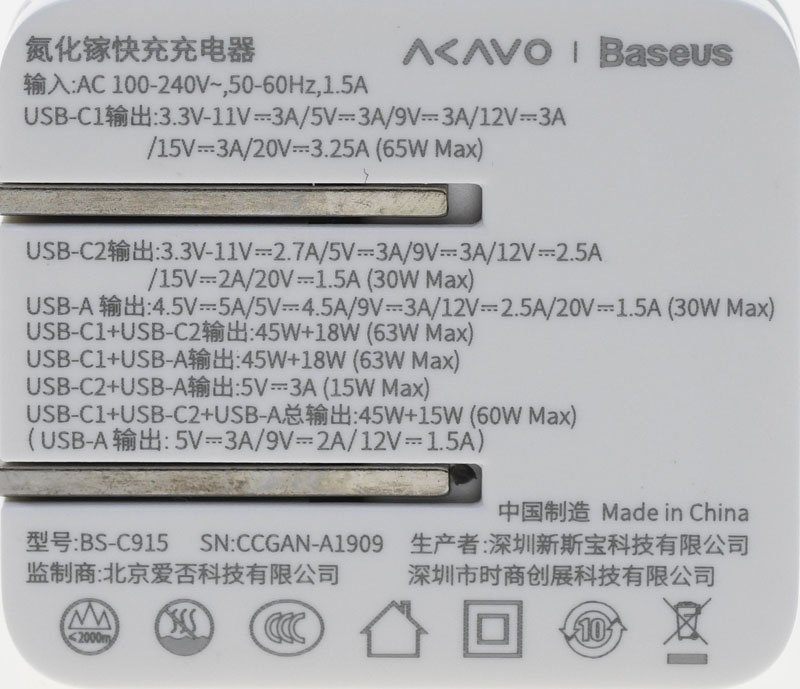

底部也有印上產品名稱、產品規格、製造商資訊、產地、認證標誌

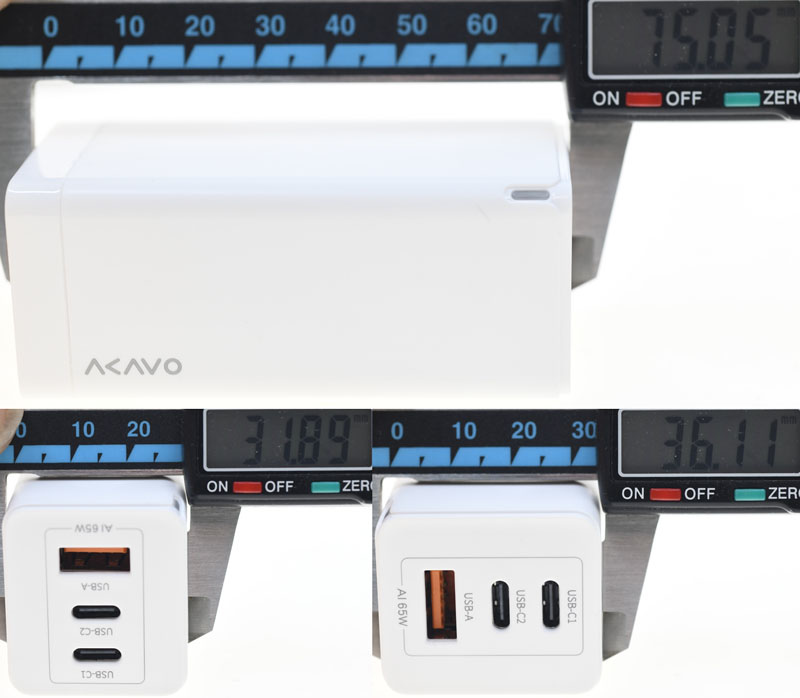

本體外觀尺寸為75.1x31.9x36.1mm

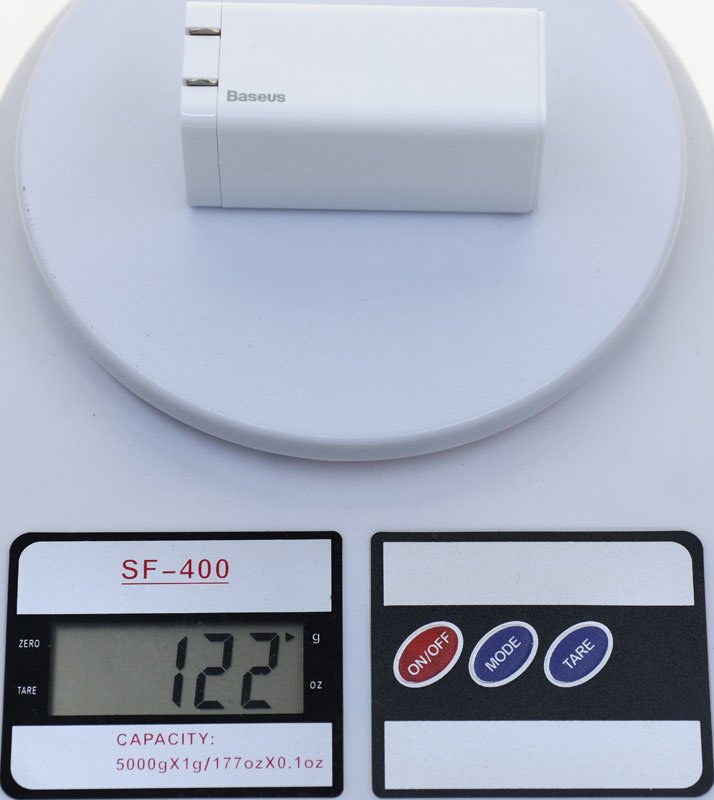

本體重量為122克

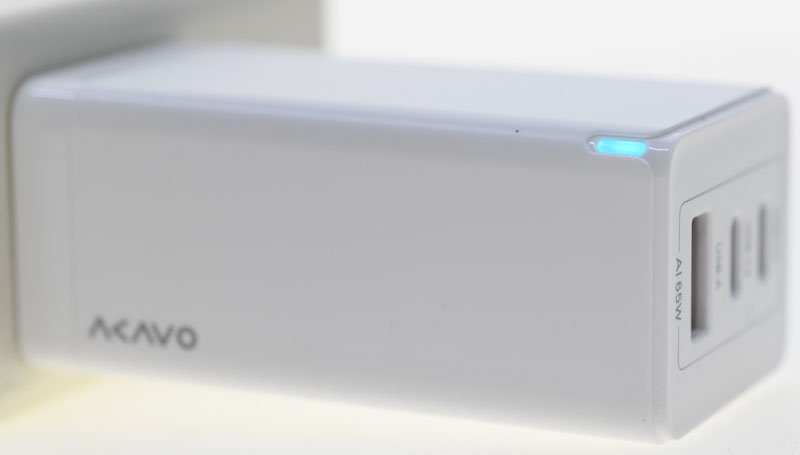

連接交流電源後,指示燈會發出淺藍色燈光

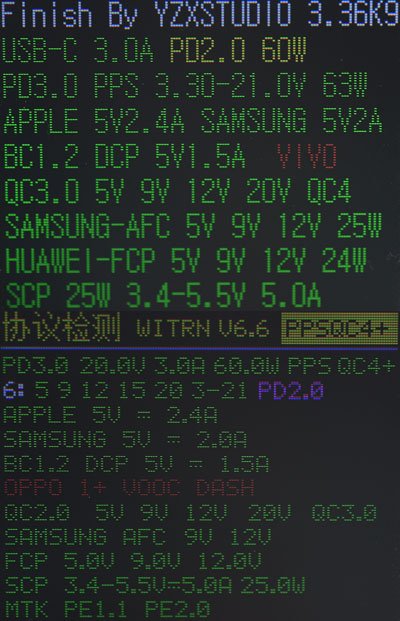

USB-C1埠充電定義支援PD3.0輸出60W、PPS輸出63W、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A、QC2.0/3.0輸出5V/9V/12V/20V、QC4/QC4+、三星AFC 5V/9V/12V 25W、華為FCP 5V/9V/12V 24W、華為SCP 3.4-5.5V 5A 25W、MTK PE1.1/PE2.0

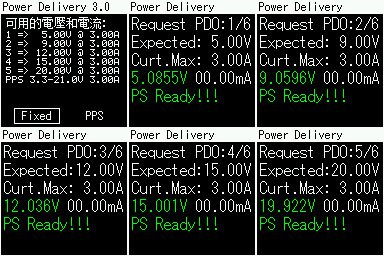

USB-C1埠PD模式支援五個固定電壓電流組及一個可程式化(PPS)電壓電流組,五個固定組分別是5V/3A、9V/3A、12V/3A、15V/3A、20V/3A,空載輸出電壓如綠色數字所示


可程式化(PPS)電壓電流組支援3.3V-21V輸出,最大輸出電流均為3A

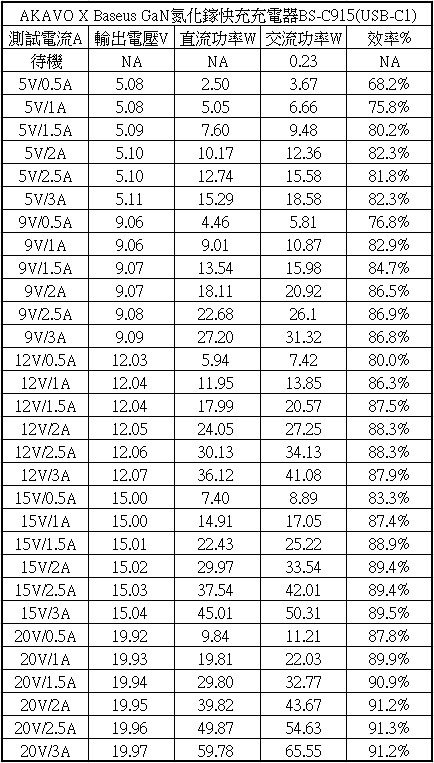

USB-C1埠各組輸出轉換效率表,整體轉換效率在68.2%至91.3%之間,空載下交流輸入功率為0.23W

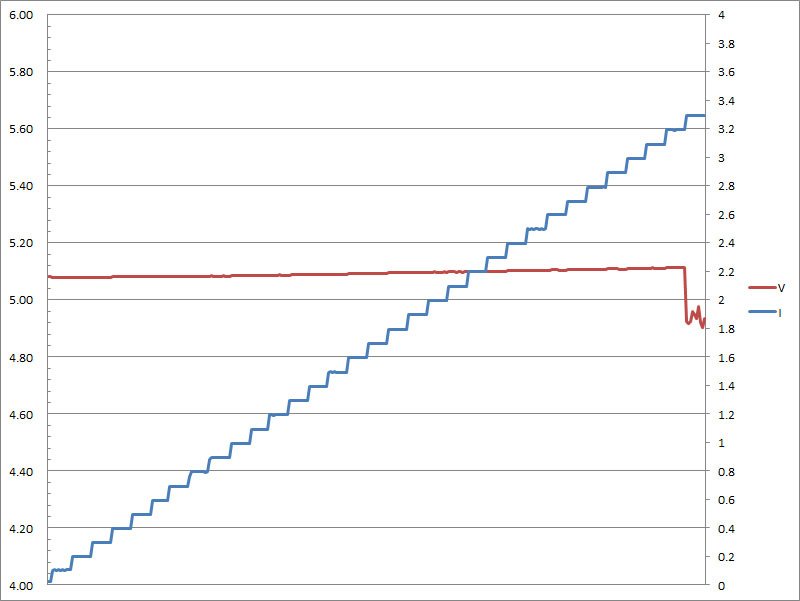

USB-C1埠5V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過3.2A開始壓降,超過3.3A便會截止輸出

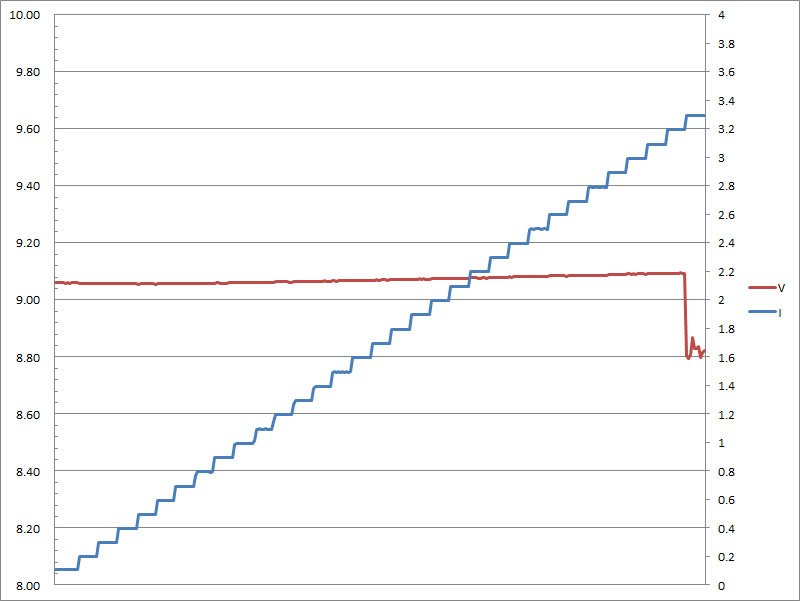

USB-C1埠9V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過3.2A開始壓降,超過3.3A便會截止輸出

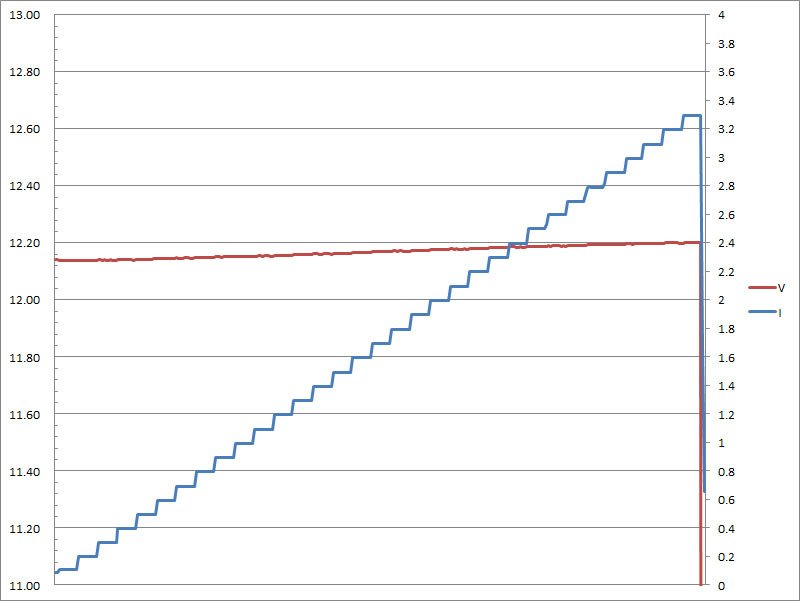

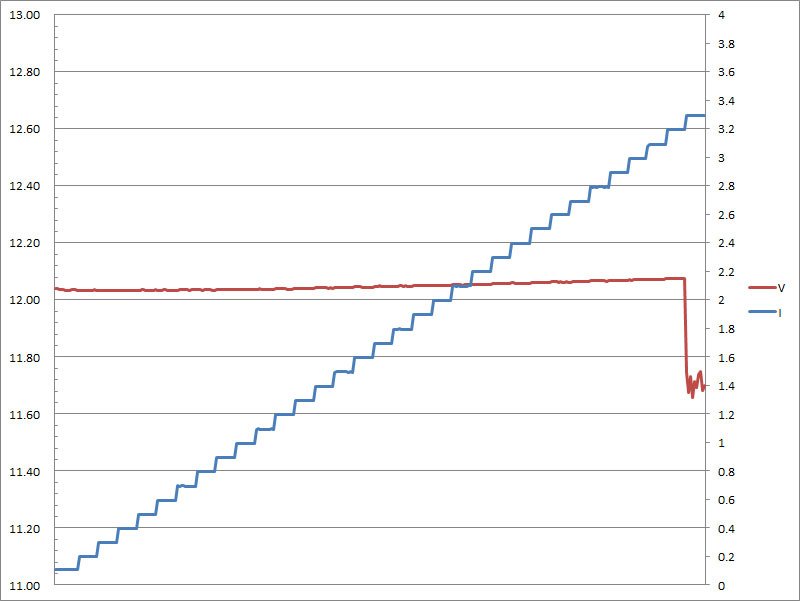

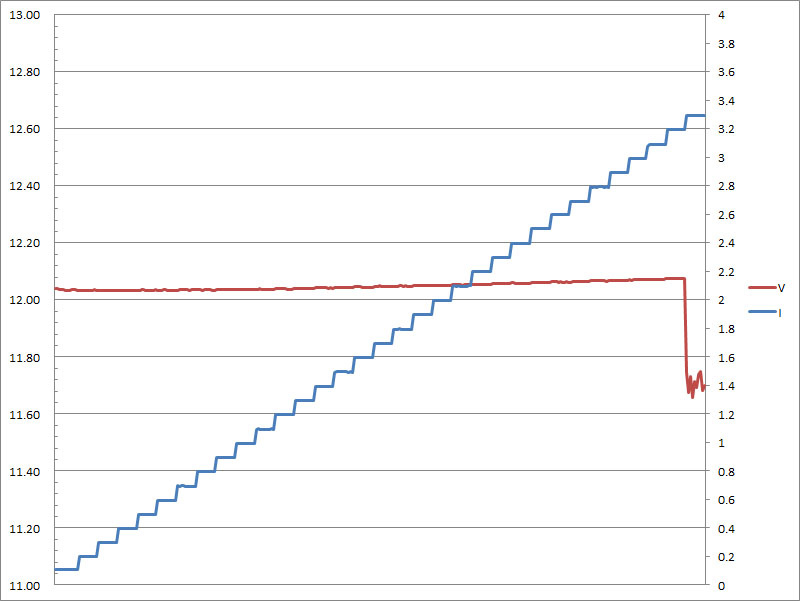

USB-C1埠12V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過3.2A開始壓降,超過3.3A便會截止輸出

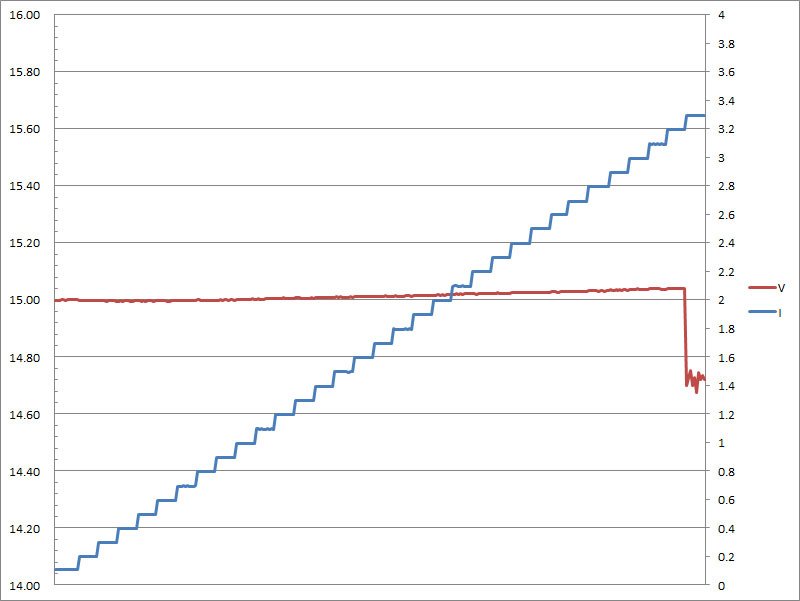

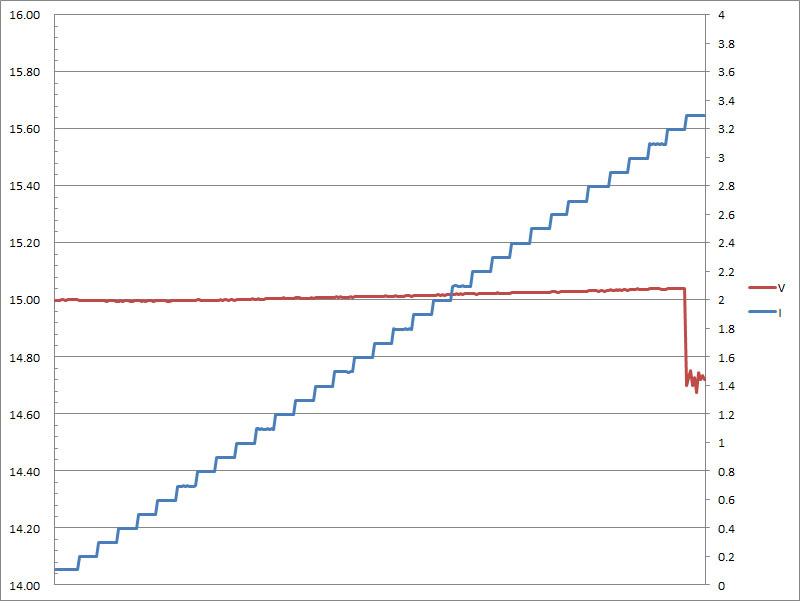

USB-C1埠15V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過3.2A開始壓降,超過3.3A便會截止輸出

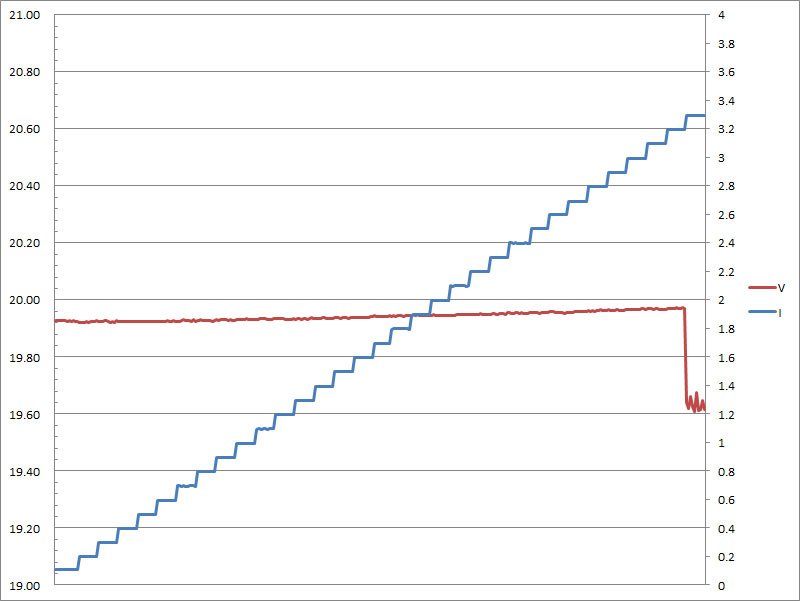

USB-C1埠20V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過3.2A開始壓降,超過3.3A便會截止輸出

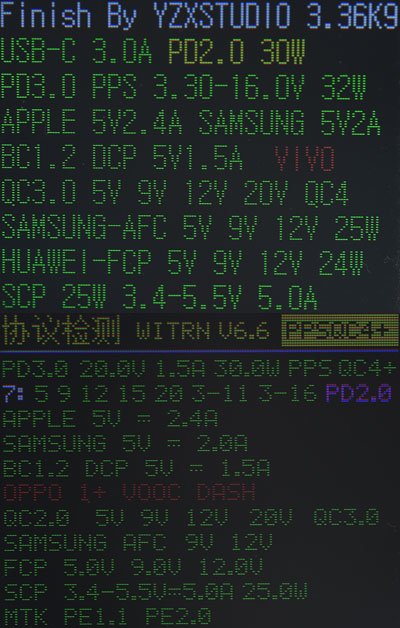

USB-C2埠充電定義支援PD3.0輸出30W、PPS輸出32W、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A、QC2.0/3.0輸出5V/9V/12V/20V、QC4/QC4+、三星AFC 5V/9V/12V 25W、華為FCP 5V/9V/12V 24W、華為SCP 3.4-5.5V 5A 25W、MTK PE1.1/PE2.0

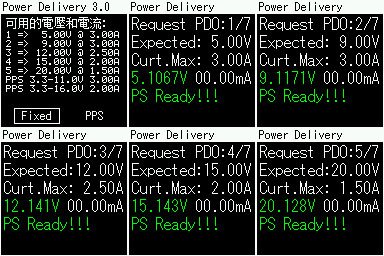

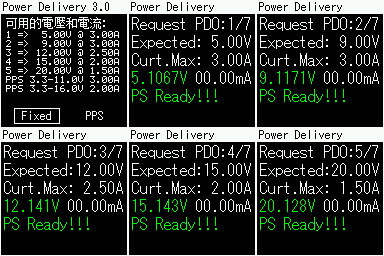

USB-C2埠PD模式支援五個固定電壓電流組及兩個可程式化(PPS)電壓電流組,五個固定組分別是5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A,空載輸出電壓如綠色數字所示

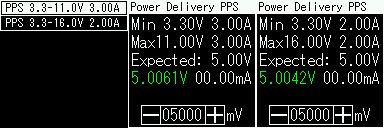

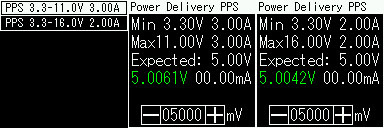

兩個可程式化(PPS)電壓電流組,一個支援3.3V-11V輸出,最大電流3A;一個支援3.3-16V輸出,最大電流2A

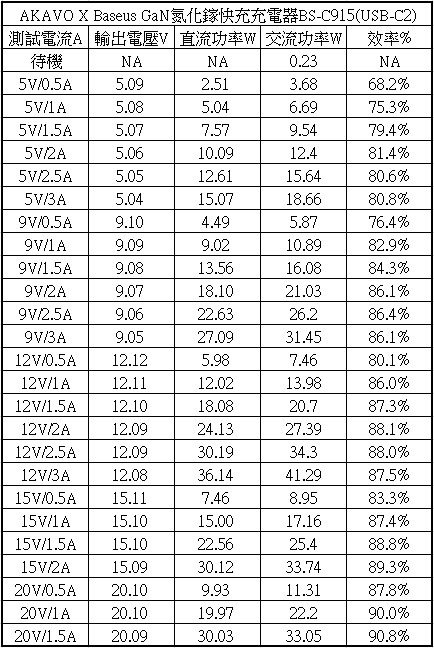

USB-C2埠各組輸出轉換效率表,整體轉換效率在68.2%至90.8%之間,空載下交流輸入功率為0.23W


USB-C2埠5V輸出負載測試,隨著電流增加,輸出電壓略為下降,當輸出電流超過3.2A開始壓降,超過3.3A便會截止輸出

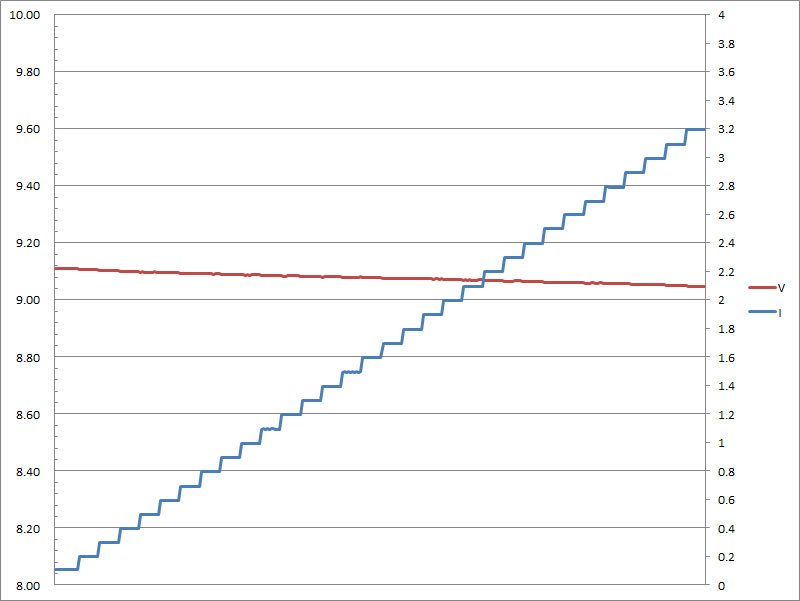

USB-C2埠9V輸出負載測試,隨著電流增加,輸出電壓略為下降,當輸出電流超過3.2A便會截止輸出


USB-C2埠12V輸出負載測試,隨著電流增加,輸出電壓略為下降,當輸出電流超過3.2A便會截止輸出

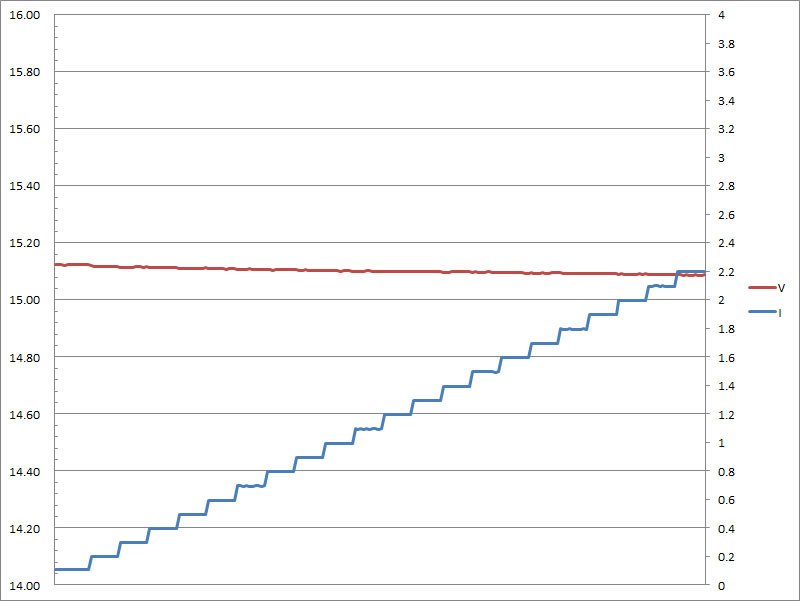

USB-C2埠15V輸出負載測試,隨著電流增加,輸出電壓略為下降,當輸出電流超過2.2A便會截止輸出

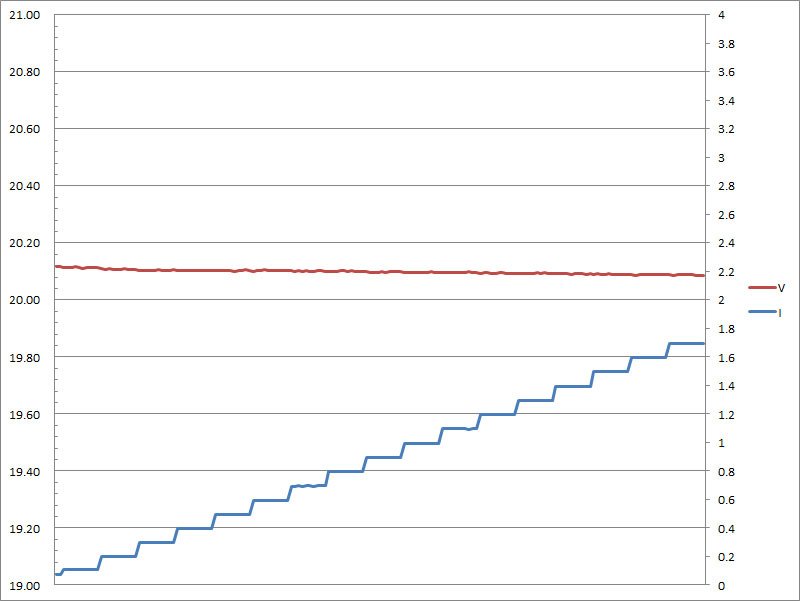

USB-C2埠20V輸出負載測試,隨著電流增加,輸出電壓略為下降,當輸出電流超過1.7A便會截止輸出

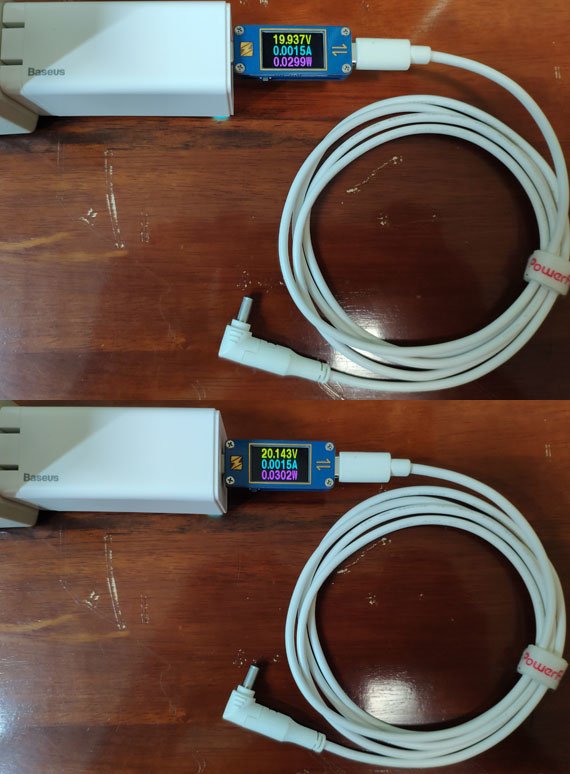

在USB-C1與USB-C2埠使用PowerFalcon USB-C轉DC萬用插頭線,都可以正常觸發輸出20V

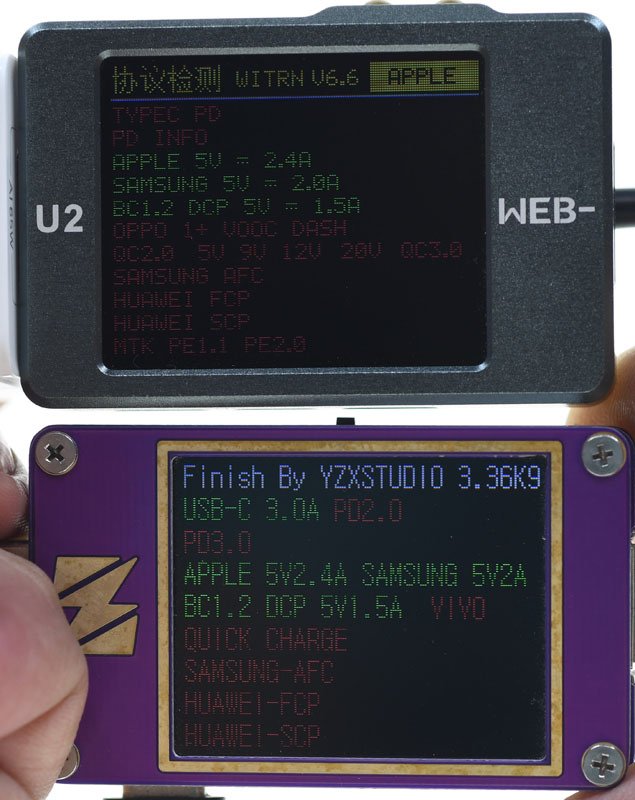

USB-A埠充電定義支援Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A、QC2.0/3.0輸出5V/9V/12V/20V、三星AFC 5V/9V/12V 25W、華為FCP 5V/9V/12V 24W、華為SCP 3.4-5.5V 5A 25W、MTK PE1.1/PE2.0

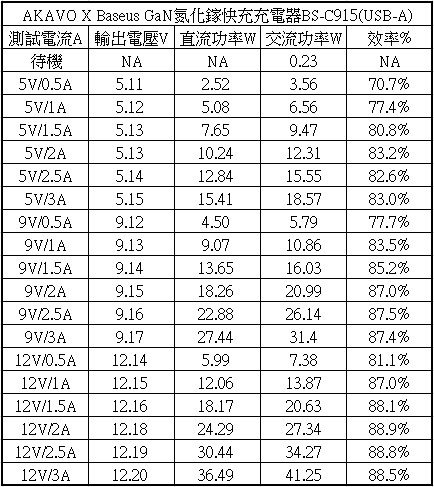

USB-A埠各組輸出轉換效率表,整體轉換效率在70.7%至88.9%之間,空載下交流輸入功率為0.23W

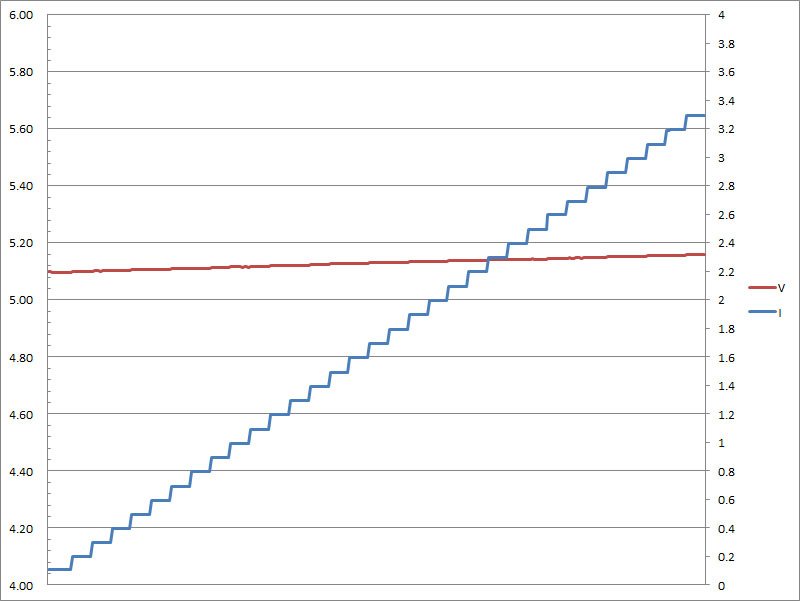

USB-A埠5V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過3.3A便會截止輸出


USB-A埠9V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過3.3A便會截止輸出


USB-A埠12V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過3.3A便會截止輸出

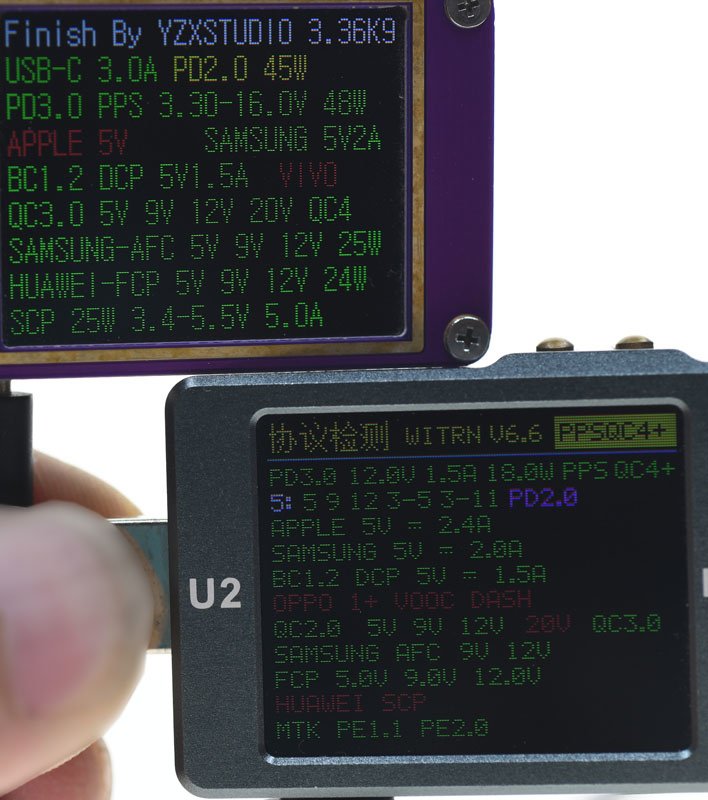

當USB-C1與USB-C2一起使用時,兩者均可快充輸出,不過PD報文中USB-C1最大輸出功率會下修至45W/48W,USB-C2則會下修至18W,USB-C2同時關閉高於12V的輸出及華為SCP快充協議


當USB-C2與USB-A一起使用時,兩者僅限5V輸出,高於5V的快充輸出均會被關閉

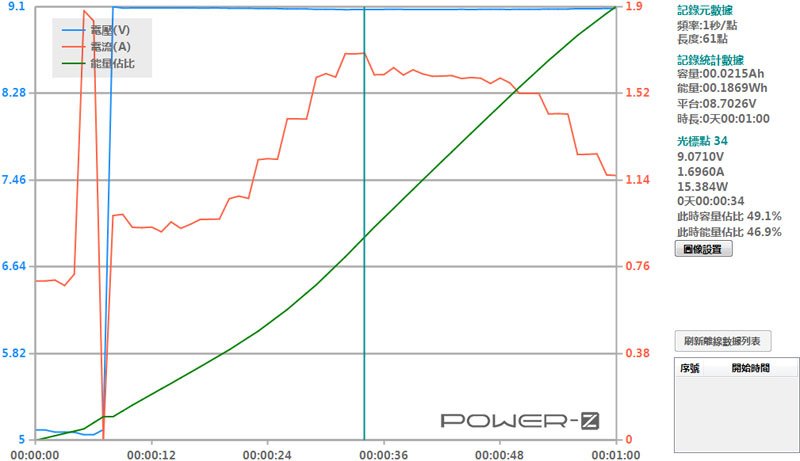

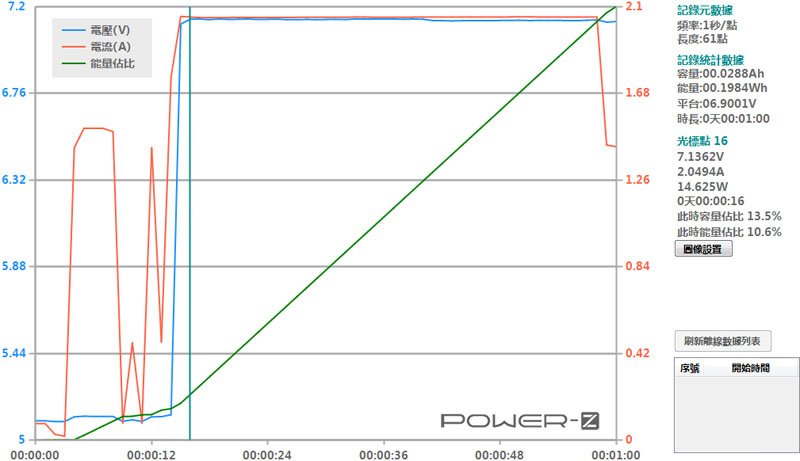

進行實際裝置充電測試

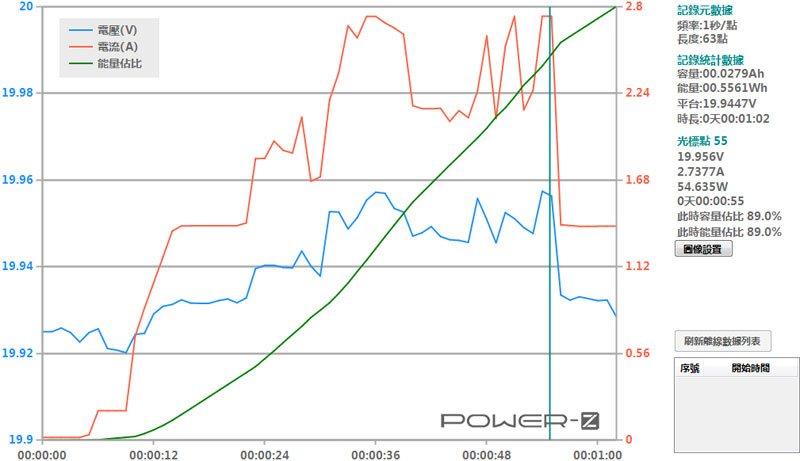

USB-C1埠對關機/開機下的HP PROBOOK 430 G5均可正常充電,最大功率可達54.6W

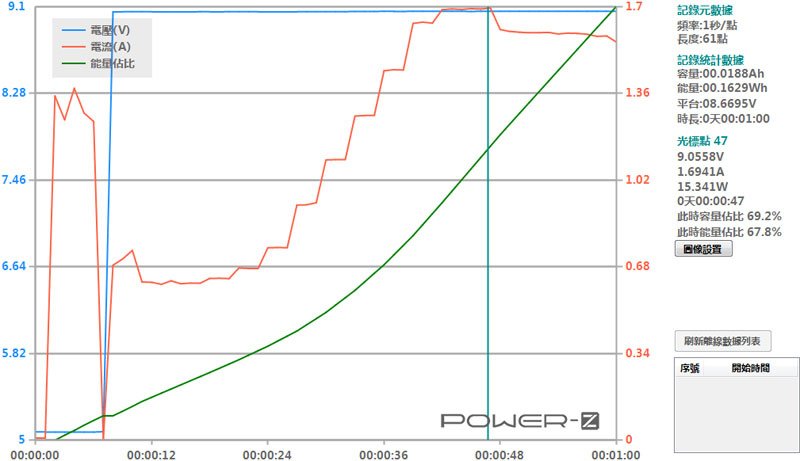

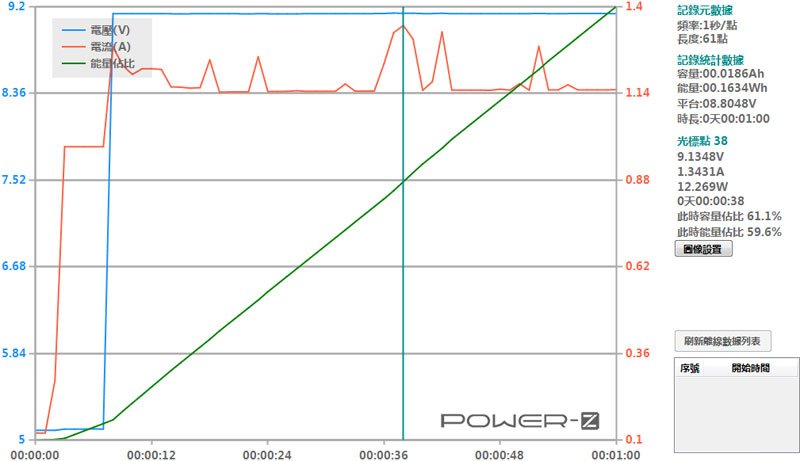

USB-C1埠搭配USB-C to Lightning對iPhone Xs Max進行充電,最大功率可達15.3W

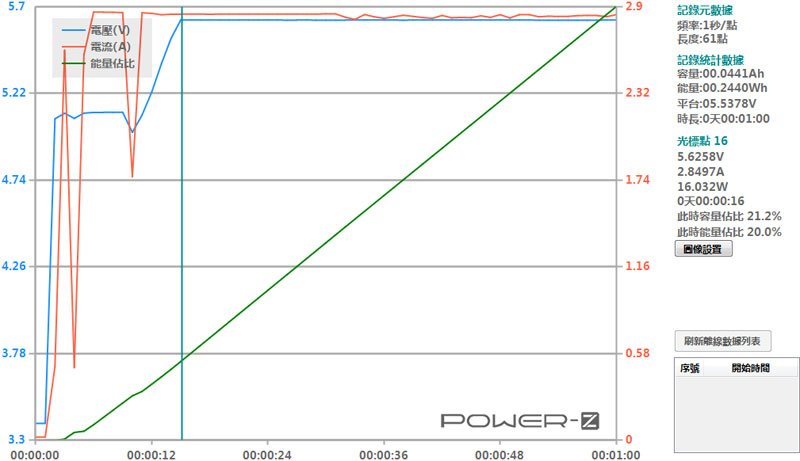

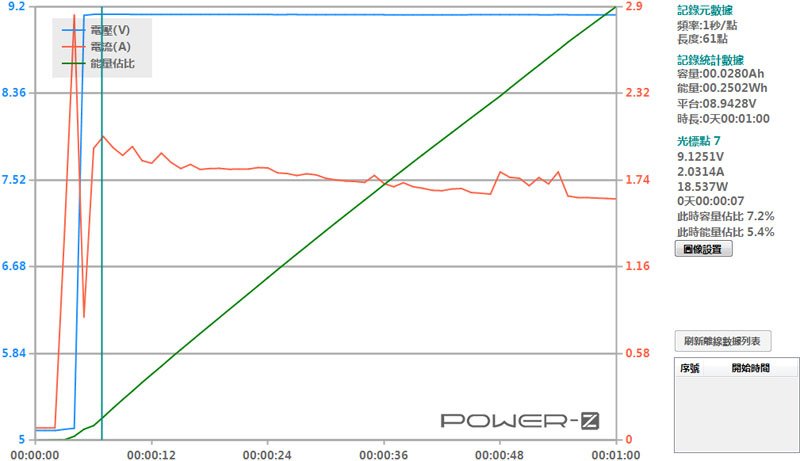

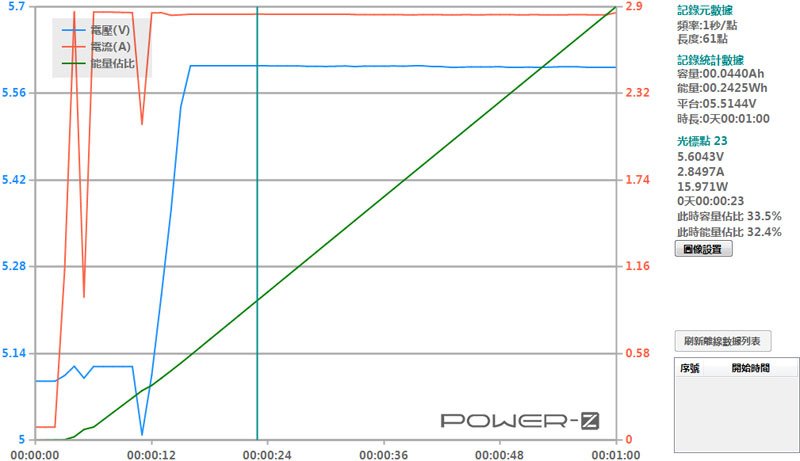

USB-C1埠對小米8進行充電,最大功率可達16W

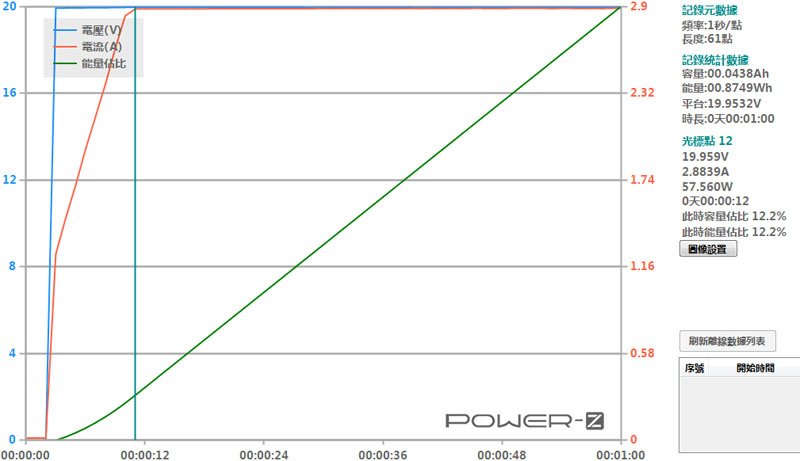

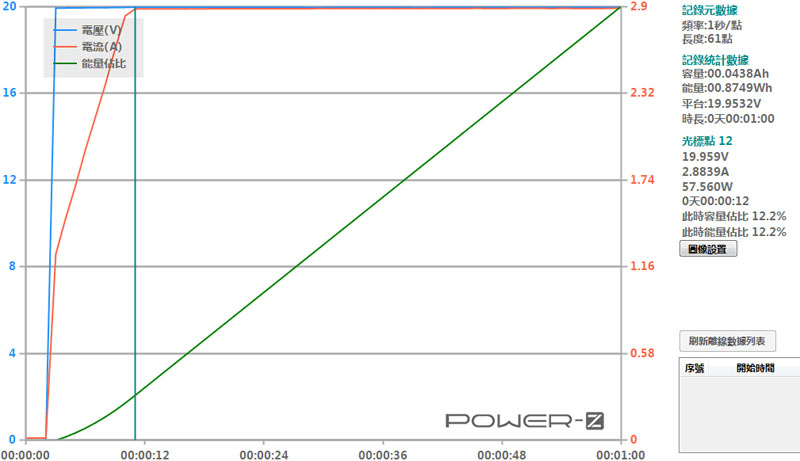

USB-C1埠對全漢PD20000行動電源進行充電,最大功率可達57.6W

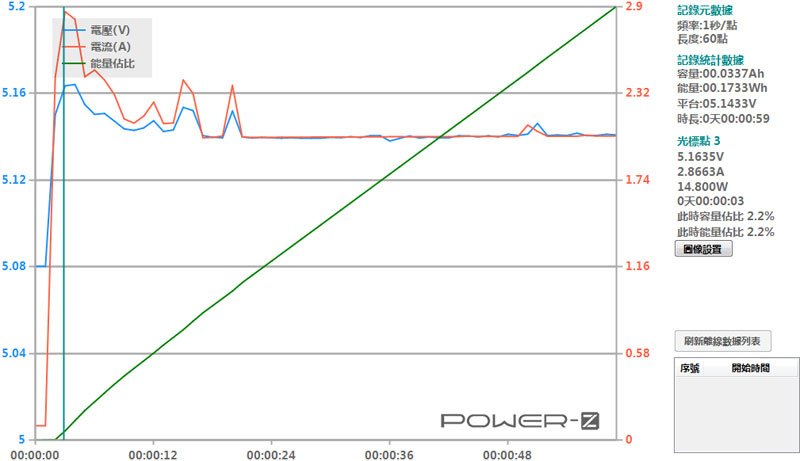

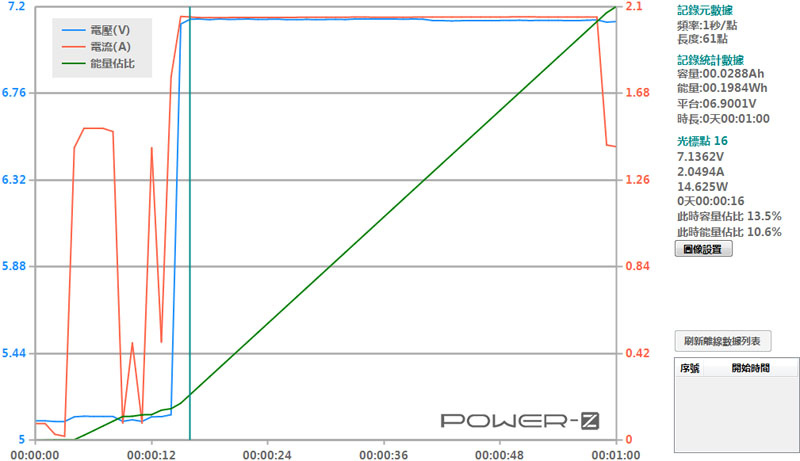

USB-C1埠對三星S8進行充電,最大功率可達14.8W

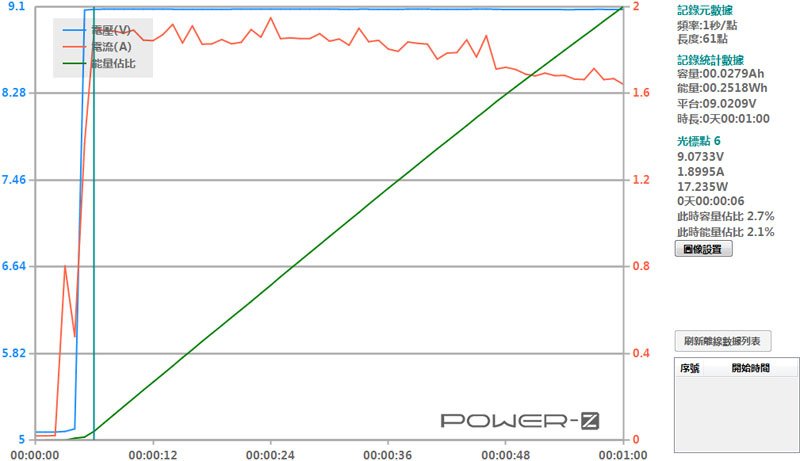

USB-C1埠對HTC U11+進行充電,最大功率可達17.2W

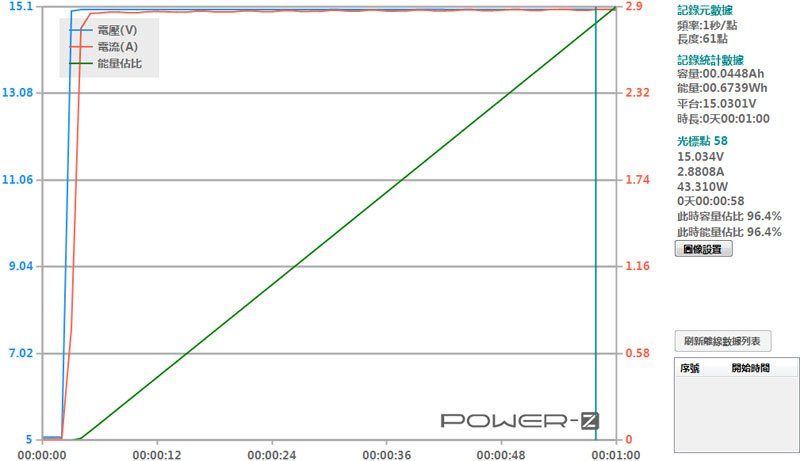

USB-C1埠對紫米10號行動電源進行充電,最大功率可達43.3W



USB-C2埠無法對關機/開機下的HP PROBOOK 430 G5正常充電

USB-C2埠搭配USB-C to Lightning對iPhone Xs Max進行充電,最大功率可達15.4W


USB-C2埠對小米8進行充電,最大功率可達16W

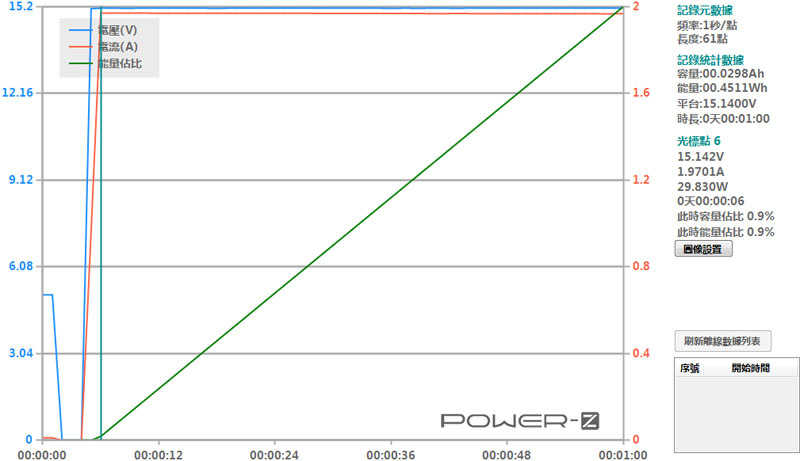

USB-C2埠對全漢PD20000行動電源進行充電,最大功率可達29.5W


USB-C2埠對三星S8進行充電,最大功率可達13.7W


USB-C2埠對HTC U11+進行充電,最大功率可達18.5W


USB-C2埠對紫米10號行動電源進行充電,最大功率可達29.8W

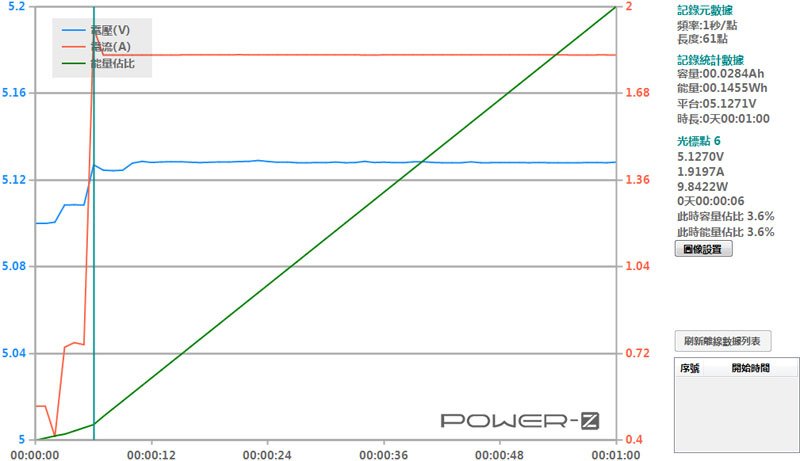

USB-A埠對iPhone Xs Max進行充電,最大功率可達9.8W

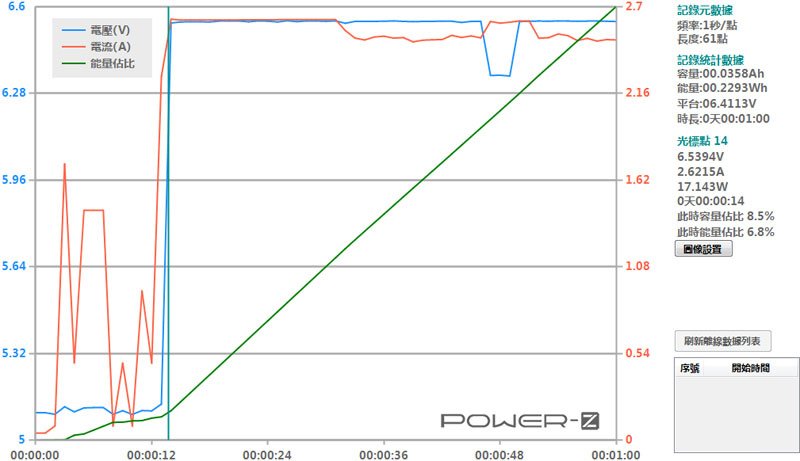

USB-A埠對小米8進行充電,最大功率可達17.1W


USB-A埠對三星S8進行充電,最大功率可達12.3W


USB-A埠對HTC U11+進行充電,最大功率可達14.6W

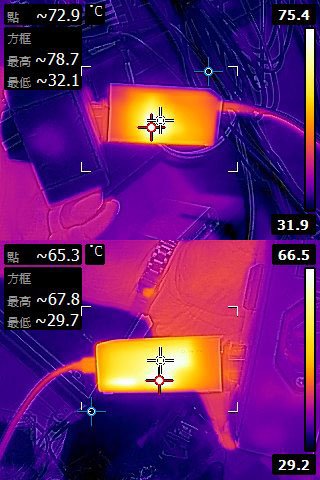

連續輸出60W(20V/3A)一個小時後的紅外線熱影像圖



結論:
愛否開物X倍思GaN氮化鎵65W快充充電器,小體積內具備二個USB-C及一個USB-A輸出埠,支援QC4+、PD3.0、PPS、QC3.0、QC2.0、SCP、FCP、AFC、PE+等多種快充協議,搭配可折疊式插頭,方便攜帶。在部分輸出PD報文資訊與外盒標示不符,採用具備5A E-Mark的線材時,20V最高輸出電流仍為3A而非3.25A,空載待機功耗為0.23W,最高轉換效率可達91.3%,在低電壓低電流輸出下效率較差

報告完畢,謝謝收看
