收到來自網友的故障OMNI20行動電源,敘述該行動電源充電符號閃爍,無法正常充電

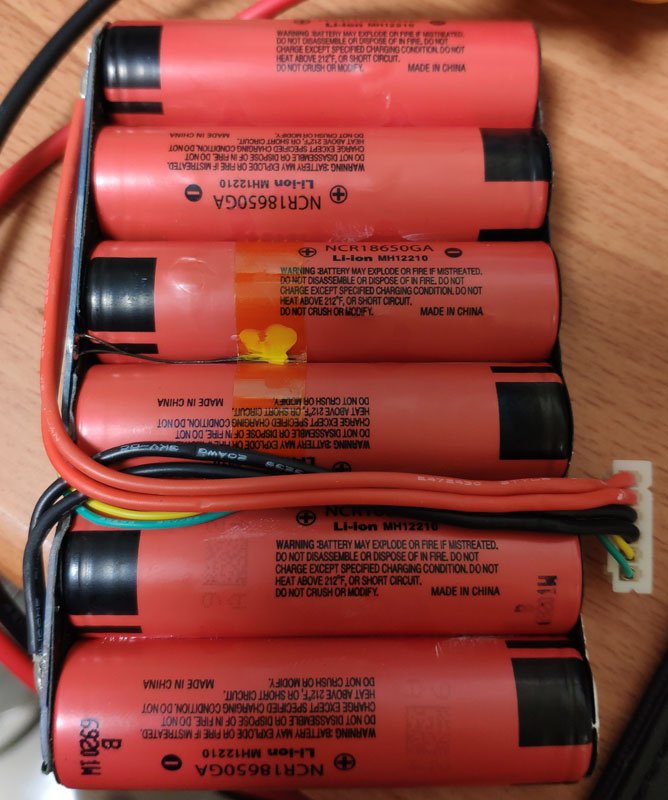

拆卸外殼,先取出內部電池組確認狀況,電池組使用六顆PANASONIC NCR18650GA 3400mAh 18650電池串聯組合,組成21.6V/3400mAh/73Wh(等效於3.6V/20400mAh),其電池產地為中國,各電池外觀無明顯異常

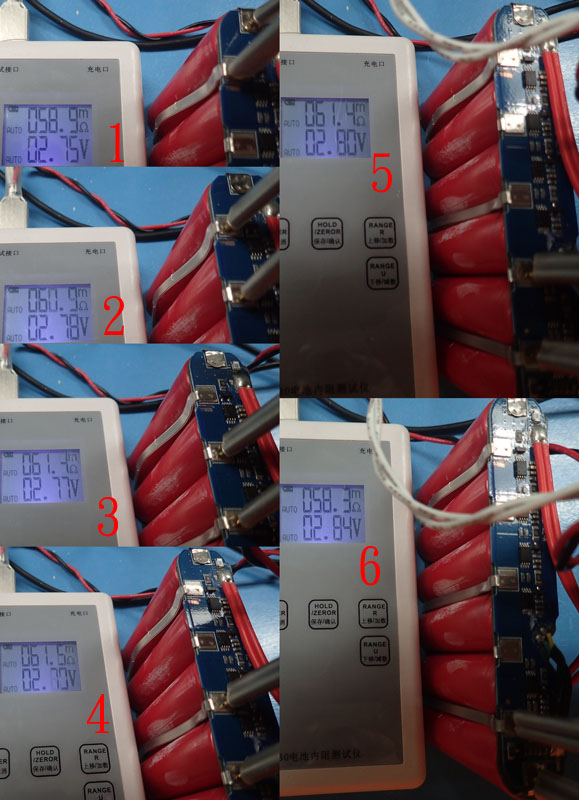

因為無法正常充電,六顆電池都已放到放電截止電壓

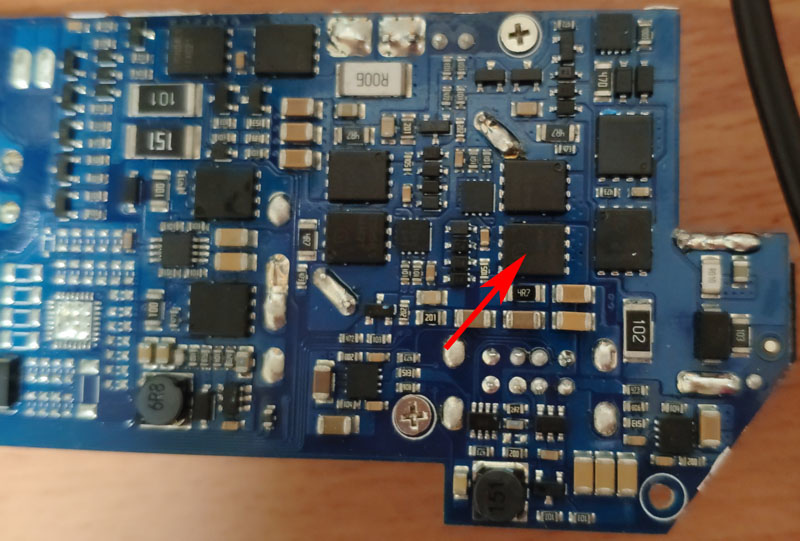

取出主電路板,進行元件測量時發現背面其中一個MOSFET有出現D/S極短路的狀況

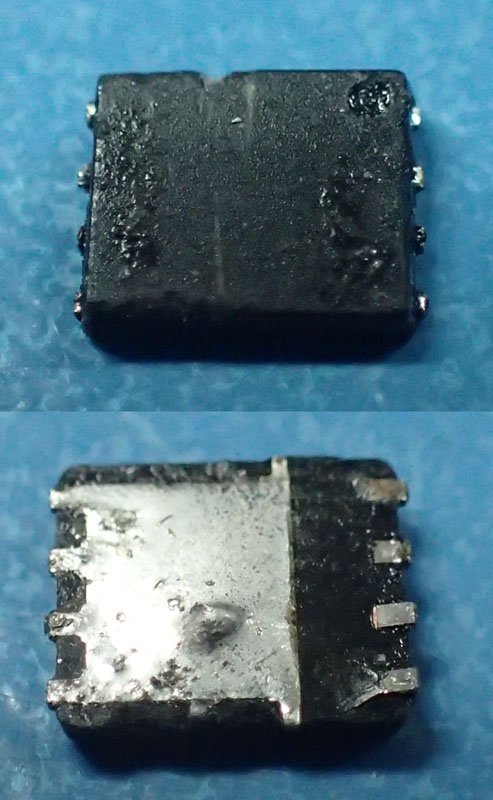

取下該MOSFET,並更換新品

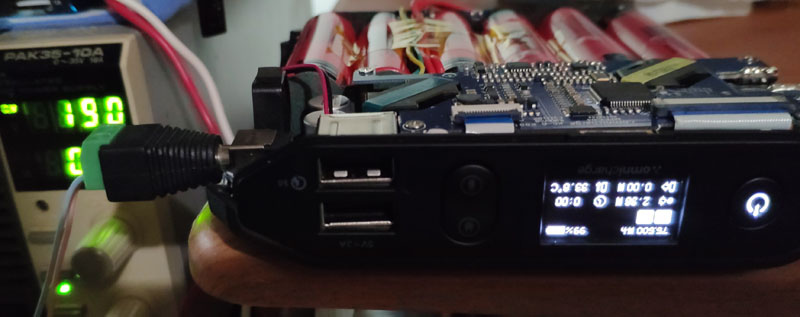

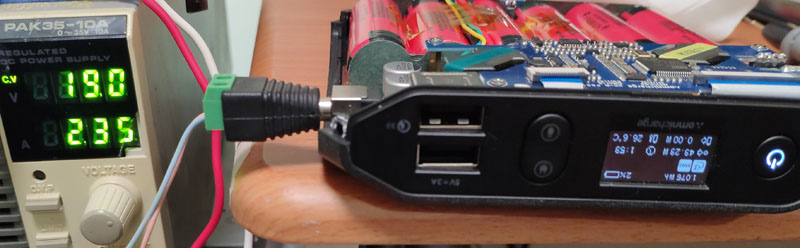

主電路板組裝回去後,測試通電輸入,已可正常進行充電,行動電源螢幕顯示目前充電功率為43W


兩個小時後,共充入75.5Wh的電能

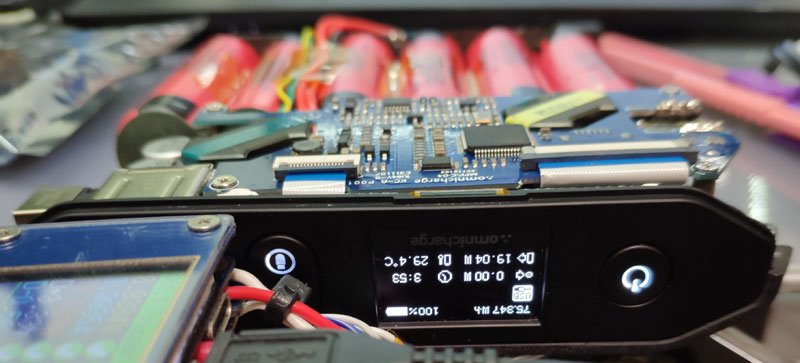

待電池電量顯示100%後,進行放電測試

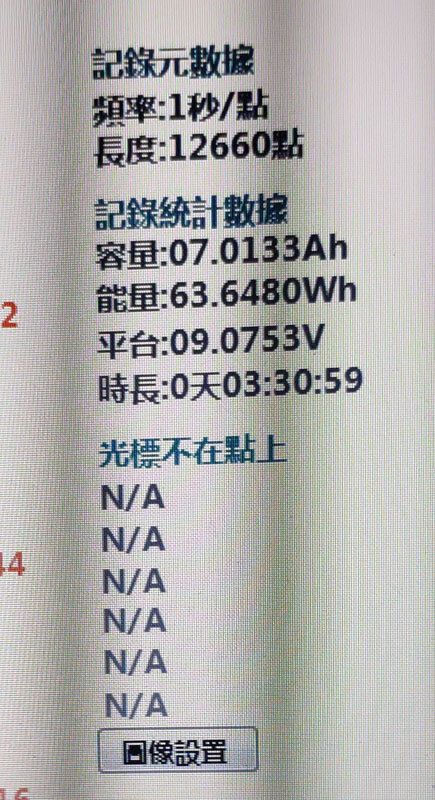

從USB-A埠輸出18W(9V/2A),總放電時間三個半小時,放出63.6Wh的電能,可用Wh比例為87.1%

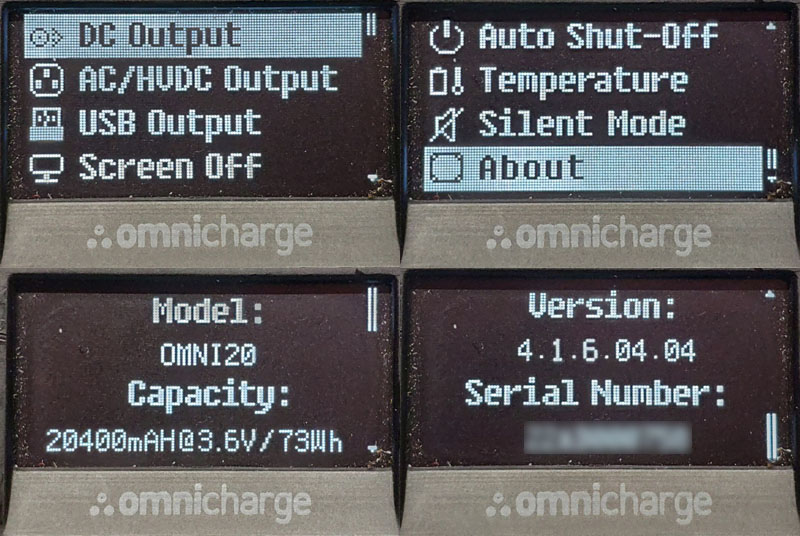

行動電源設定選單及資訊

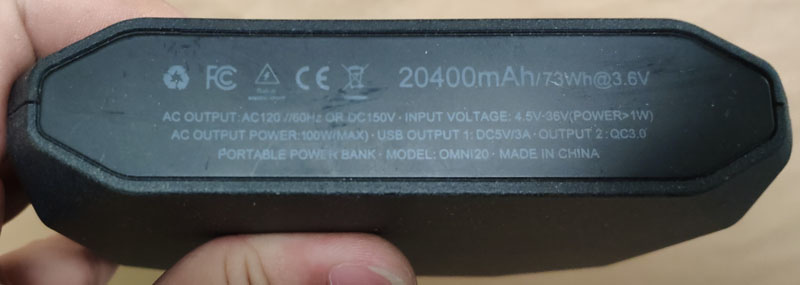

結論:OMNICHARGE OMNI20具備4.5V-36V寬電源輸入範圍,表示其充電電路較為複雜,只要有元件發生故障,就會導致無法正常充電

報告完畢,謝謝收看
