產品特色:
●採用GaN氮化鎵功率元件,提高轉換效率,搭配高效散熱設計外殼,降低整體發熱
●三個輸出埠,兩個USB-C加一個USB-A,支援PD/PPS/QC/AFC/FCP/SCP主流快充協議,自動偵測,最大輸出65W
●體積小巧,可收折式插頭設計,方便攜帶

產品規格:
型號:ZD3P65PD
輸入:AC100-240V,1.5A,50/60HZ
USB-C1/C2輸出(使用5A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A,最大65W
USB-C1/C2輸出(使用3A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3A,最大60W
USB-A輸出:4.5V/5A、5V/4.5A、9V/3A、12V/2.5A、20V/1.5A,最大30W
USB-C1+USB-C2輸出:45W(C1)+18W(C2),最大63W
USB-C1+USB-A輸出:45W(C1)+18W(A),最大63W
USB-C2+USB-A輸出:5V/3A,最大15W
USB-C1+USB-C2+USB-A輸出:45W(C1)+15W(C2+A),最大60W

▼外盒包裝正面有商標、”Powered by GaN氮化鎵技術”圖示、產品名稱、輸出功率、特色圖示


▼外盒包裝背面有產品名稱、輸入/輸出規格、廠商資訊、安規認證標章、條碼、防偽貼紙

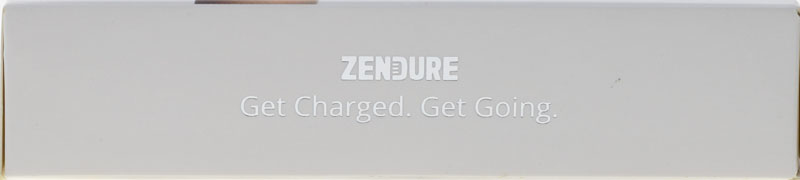

▼外盒包裝左/右側面有商標及”Get Charged. Get Going.”標語

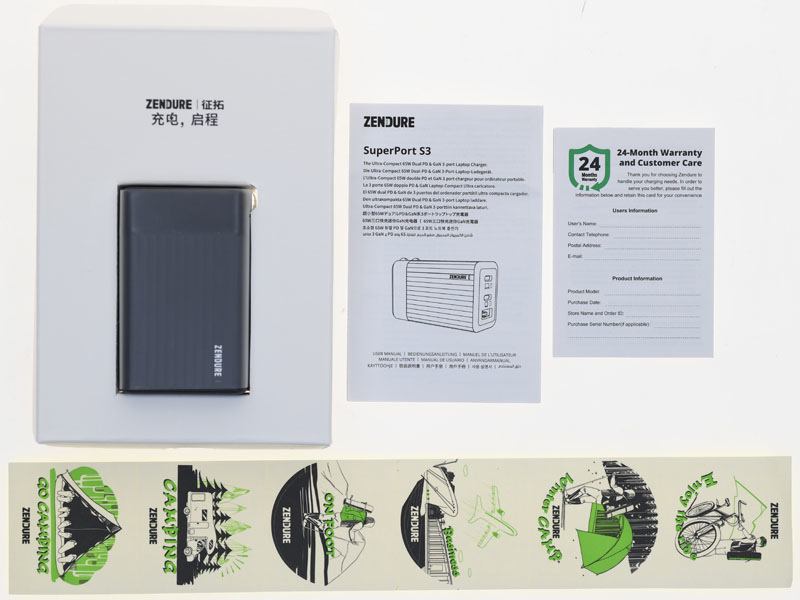

▼隨附說明書、兩年保固卡、貼紙,充電器本體放置的紙盒上也有ZENDURE征拓商標及”充電,啟程”標語

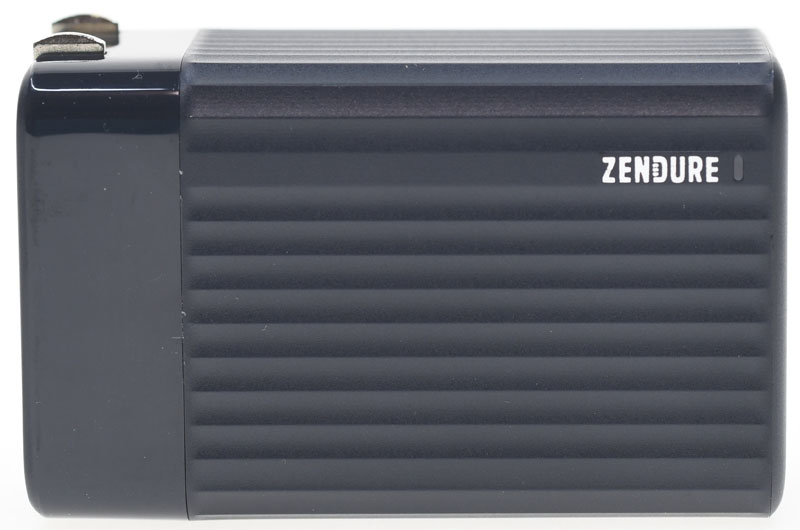

▼本體外殼上有平行橫向凹凸紋路造型,其中一面右上角有商標

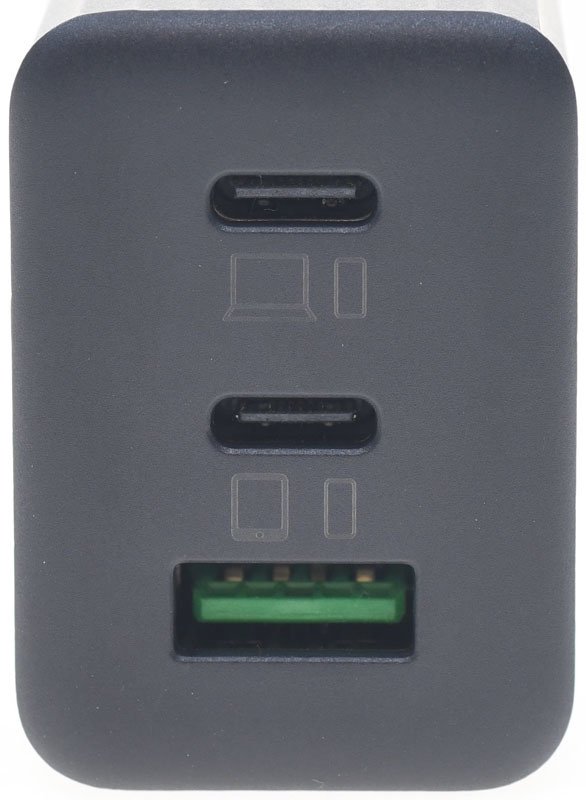

▼位於頂部的輸出埠,有兩個USB-C(USB-C1、USB-C2)及一個USB-A

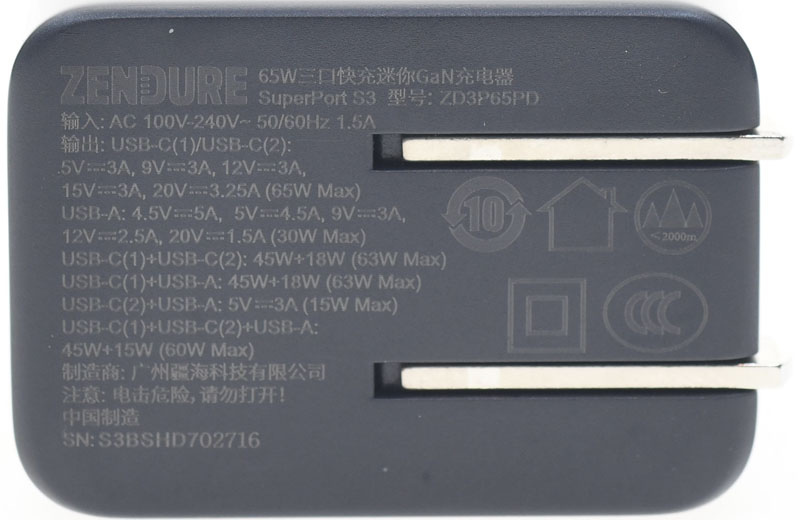

▼底部印有商標、產品名稱、型號、輸入/輸出規格、製造商資訊、產地、標章

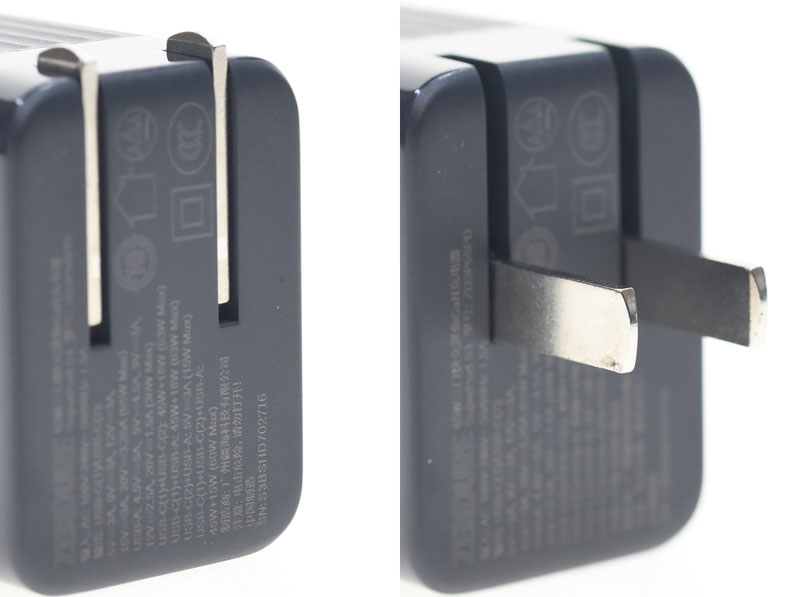

▼交流插頭可收折,方便收納


▼插頭收折後本體尺寸為66.6x41.6x29.2mm

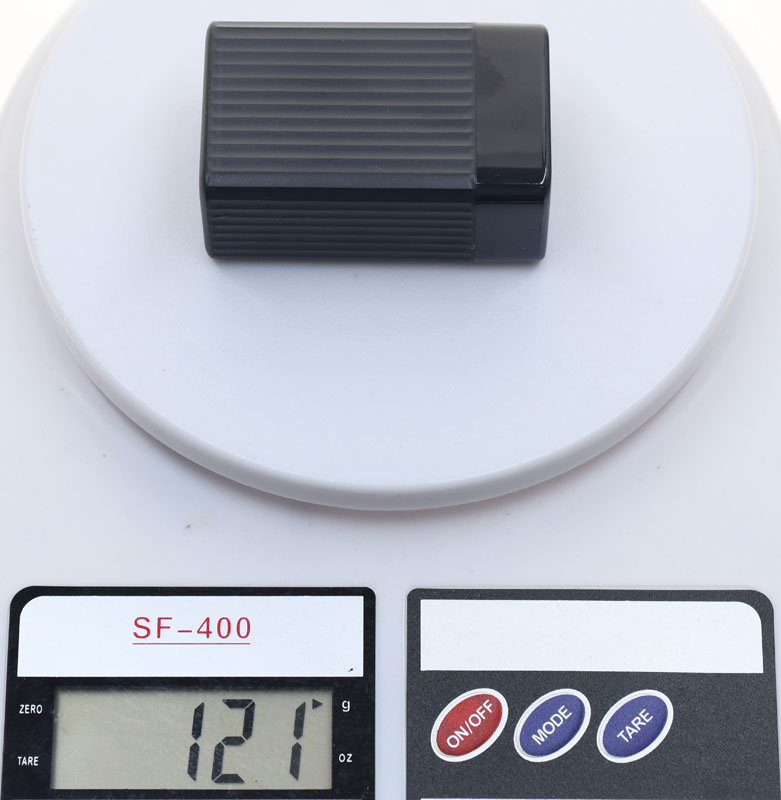

▼本體重量為121克

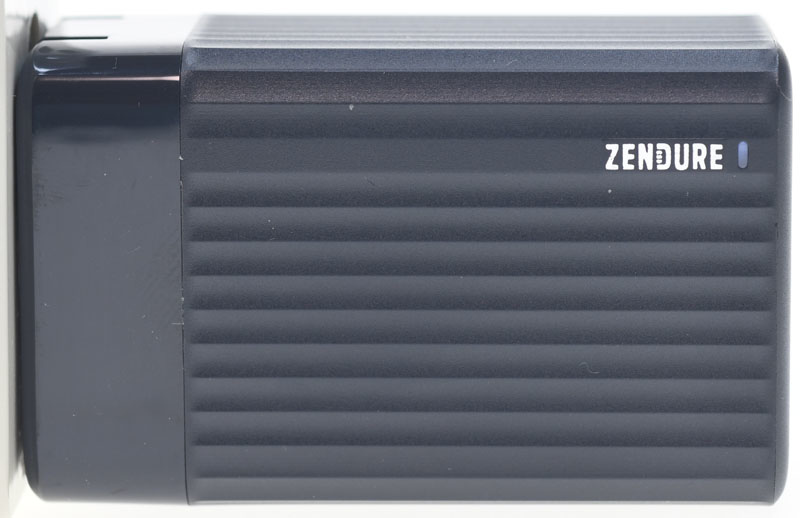

▼通電後商標右側指示燈會發出白光

ZENDURE SuperPort S3氮化鎵GaN三埠65W快速充電器支援以下輸出組合模式:
USB-C1/USB-C2單輸出:使用5A線材最大65W;使用3A線材最大60W
USB-A單輸出:最大30W
USB-C1+USB-C2:45W(C1)+18W(C2),最大63W
USB-C1+USB-A:45W(C1)+18W(A),最大63W
USB-C2+USB-A:5V/3A,最大15W
USB-C1+USB-C2+USB-A:45W(C1)+15W(C2+A),最大60W
為了辨識及修改輸出電壓/電流組,插上/拔下裝置時,充電器會先斷電再通電

▼USB-C1(左)/C2(右)埠單獨使用並搭配5A線材時,充電定義支援PD2.0/3.0/PPS、高通QC2.0/3.0/QC4+、三星AFC、華為FCP、華為SCP、蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A,最大功率65W

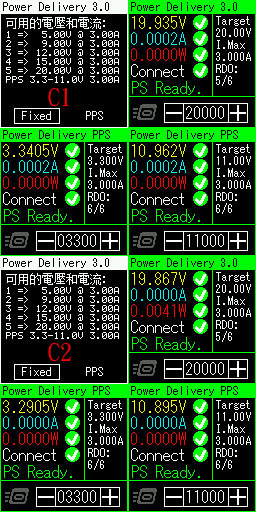

▼USB-C1(上)/C2(下)埠單獨使用並搭配5A線材時PDO資訊內容,一組PPS為3.3-11V,最大電流5A

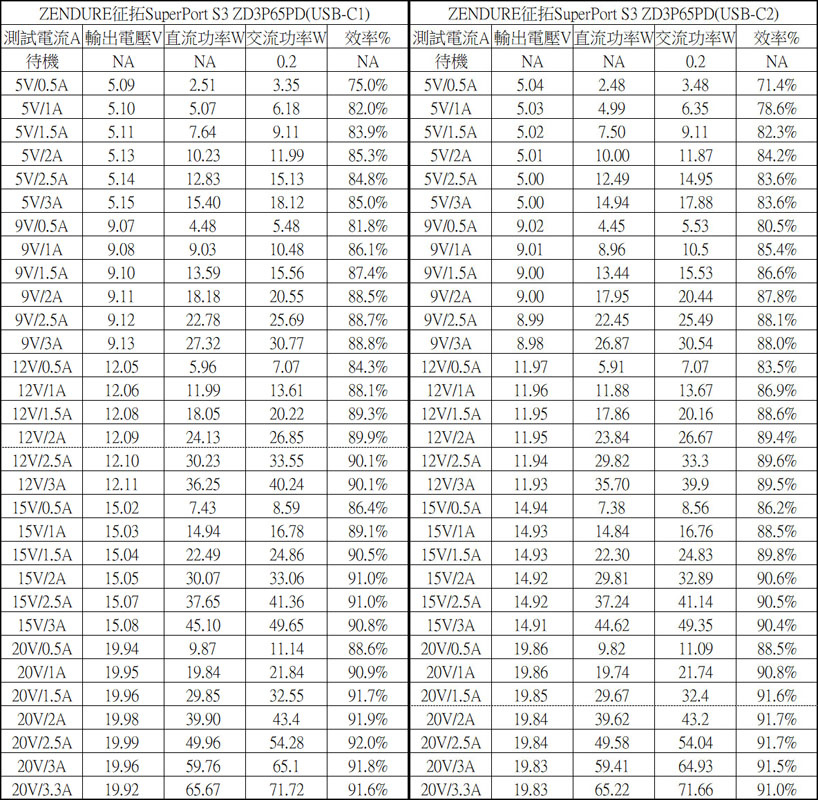

▼USB-C1(左)/C2(右)埠各組輸出轉換效率表,整體轉換效率在71.4%至92%之間,空載下交流輸入功率為0.2W

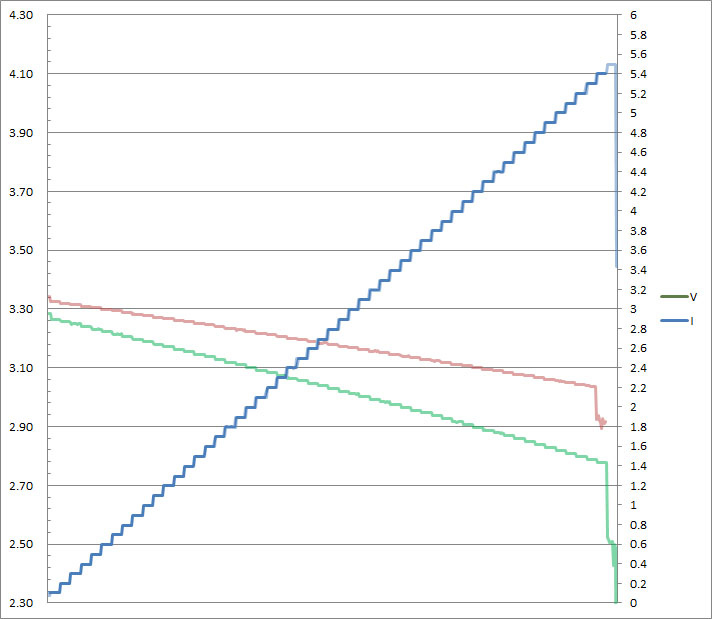

▼USB-C1(紅)/C2(綠)埠PPS檔3.3V輸出負載測試,隨著電流增加,C1/C2輸出電壓下降,當輸出電流超過5.3A(C1)、5.4A(C2)便會截止輸出

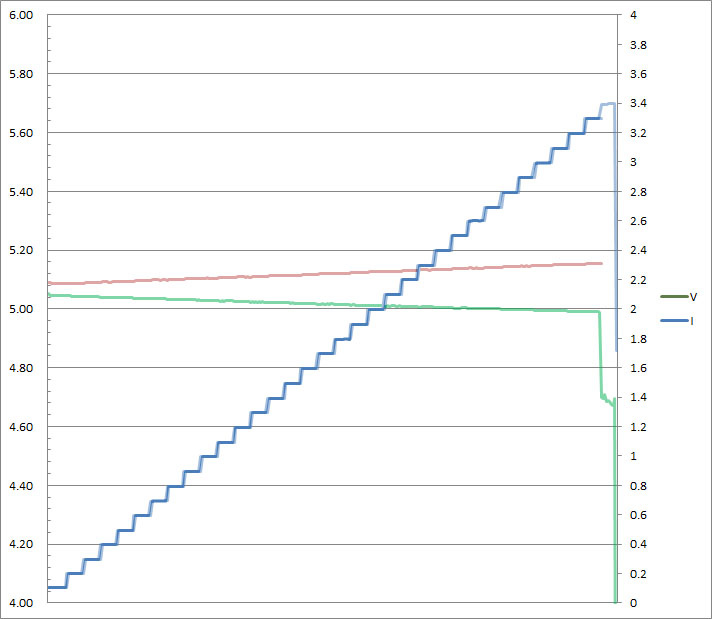

▼USB-C1(紅)/C2(綠)埠固定檔5V輸出負載測試,隨著電流增加,C1輸出電壓上升,C2輸出電壓下降,當輸出電流超過3.3A(C1)、3.4A(C2)便會截止

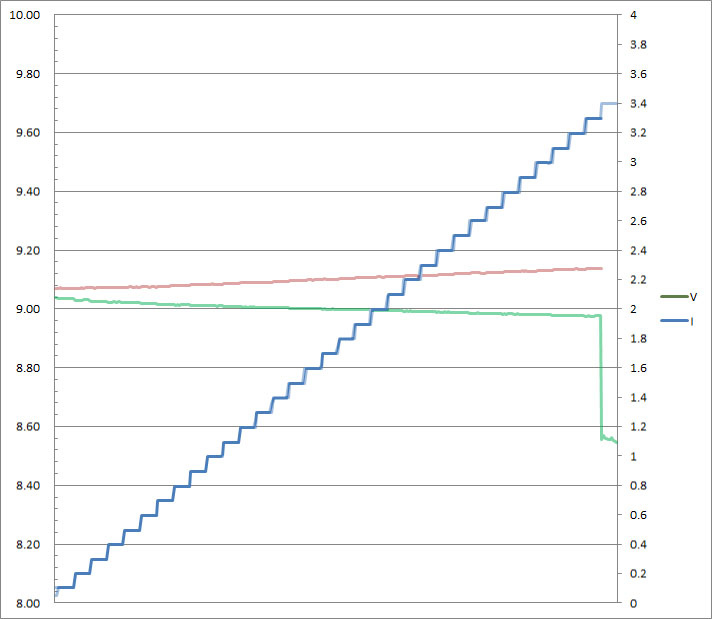

▼USB-C1(紅)/C2(綠)埠固定檔9V輸出負載測試,隨著電流增加,C1輸出電壓上升,C2輸出電壓下降,當輸出電流超過3.3A(C1)、3.4A(C2)便會截止


▼USB-C1(紅)/C2(綠)埠PPS檔11V輸出負載測試,隨著電流增加,C1/C2輸出電壓下降,當輸出電流超過5.4A便會截止輸出

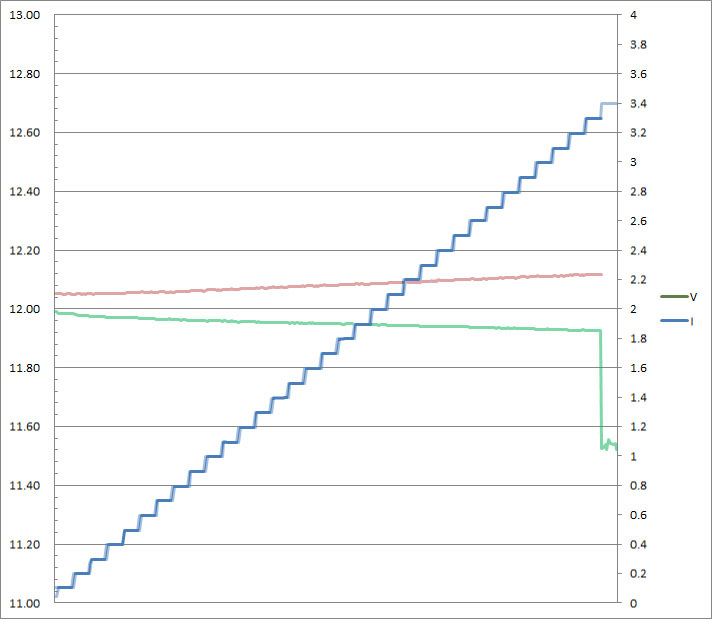

▼USB-C1(紅)/C2(綠)埠固定檔12V輸出負載測試,隨著電流增加,C1輸出電壓上升,C2輸出電壓下降,當輸出電流超過3.3A(C1)、3.4A(C2)便會截止

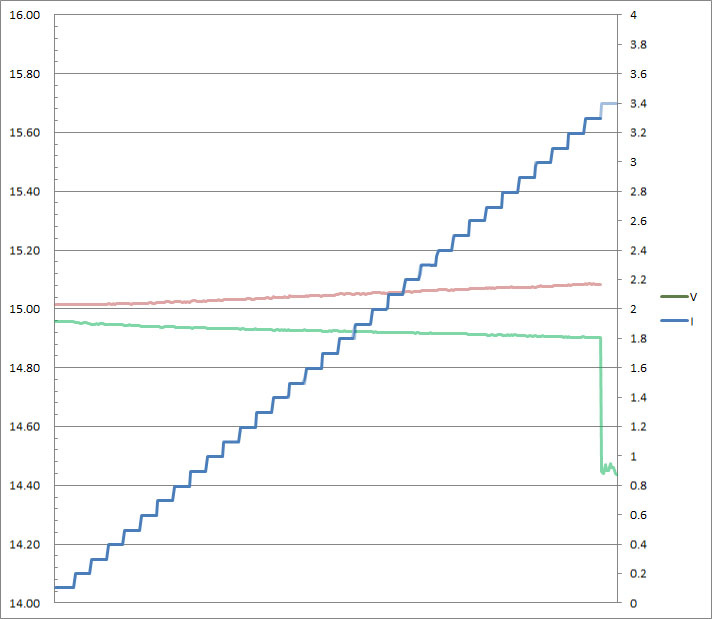

▼USB-C1(紅)/C2(綠)埠固定檔15V輸出負載測試,隨著電流增加,C1輸出電壓上升,C2輸出電壓下降,當輸出電流超過3.3A(C1)、3.4A(C2)便會截止

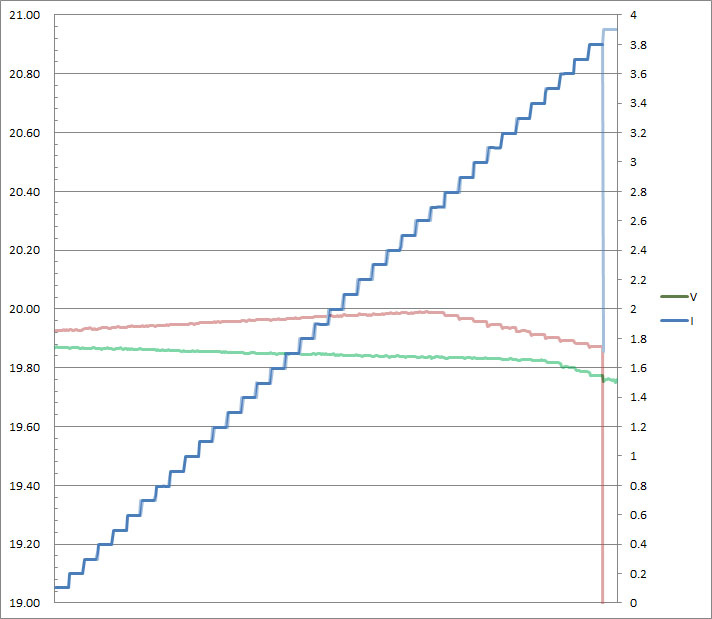

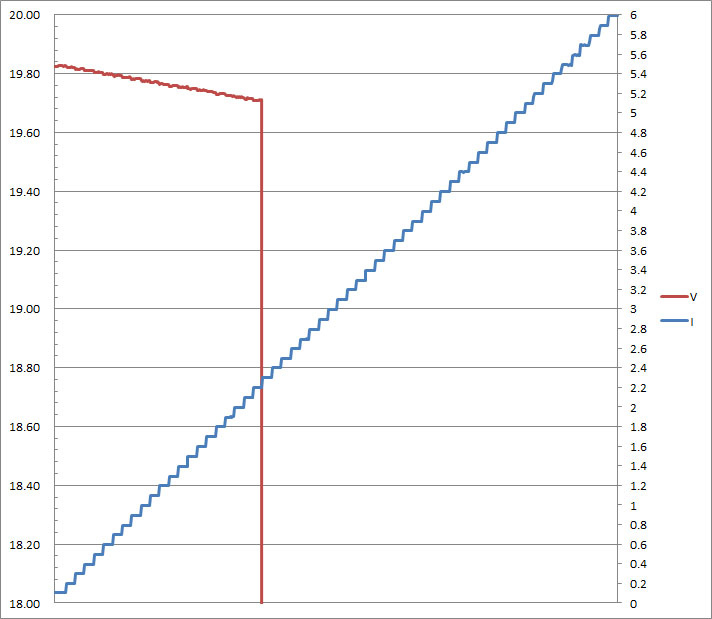

▼USB-C1(紅)/C2(綠)埠固定檔20V輸出負載測試,隨著電流增加,C1輸出電壓一開始上升,超過2.7A開始下降;C2輸出電壓下降,當輸出電流超過3.8A(C1)、3.9A(C2)便會截止


▼若是使用3A線材,USB-C1(上)/C2(下)埠會更改PDO資訊內容,固定檔20V及PPS檔最大電流均下修至3A,最大功率60W


▼使用3A線材,USB-C1(紅)/C2(綠)埠PPS檔3.3V輸出負載測試,隨著電流增加,C1/C2輸出電壓下降,當輸出電流超過3.3A(C1)、3.4A(C2)便會截止輸出

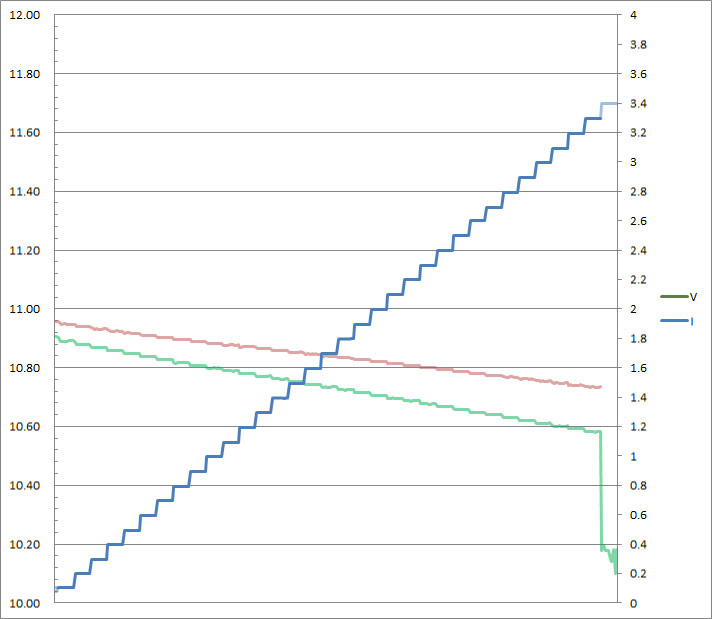

▼使用3A線材,USB-C1(紅)/C2(綠)埠PPS檔11V輸出負載測試,隨著電流增加,C1/C2輸出電壓下降,當輸出電流超過3.3A(C1)、3.4A(C2)便會截止輸出

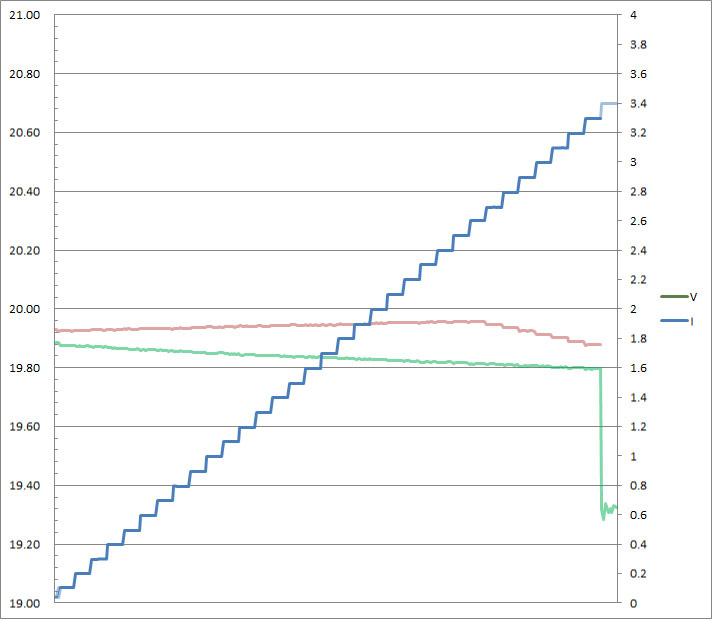

▼使用3A線材,USB-C1(紅)/C2(綠)埠固定檔20V輸出負載測試,隨著電流增加,C1輸出電壓一開始上升,超過2.6A開始下降;C2輸出電壓下降,當輸出電流超過3.3A(C1)、3.4A(C2)便會截止


▼當USB-C1與USB-C2/USB-A雙埠同時使用時,USB-C1最大輸出功率會下修至45W

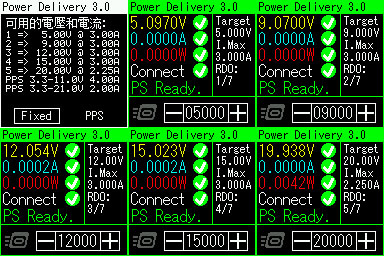

▼USB-C1埠下修至45W後,會更改PDO資訊內容,固定檔20V最大電流下修至2.25A

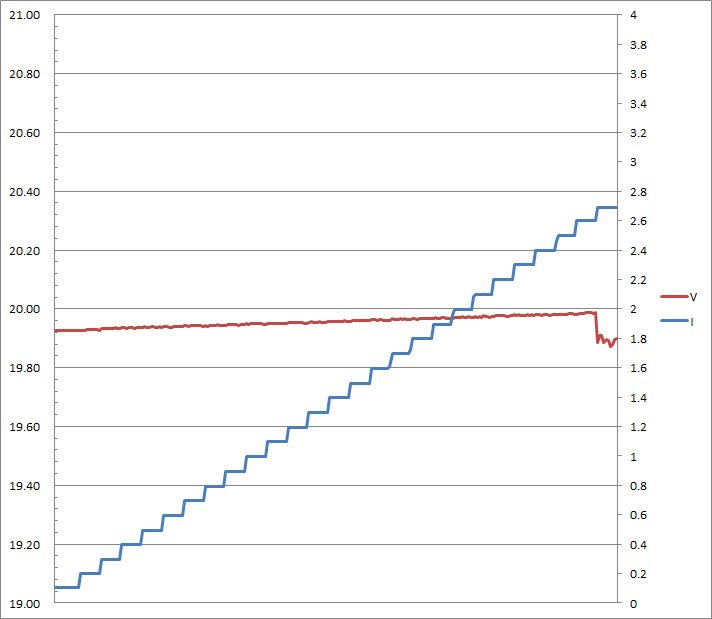

▼下修至45W的USB-C1埠固定檔20V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過2.6A產生壓降,超過2.7A便會截止

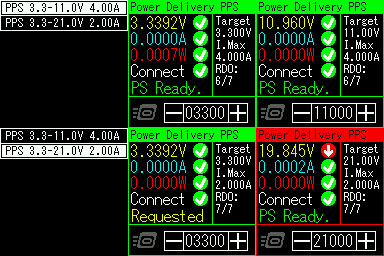

▼使用5A線材時,第一組PPS檔3.3V-11V最大電流下修至4A,並增加第二組PPS檔3.3-21V,最大電流2A,雖然第二組PPS可設定電壓最高21V,但實際輸出電壓只有19.85V

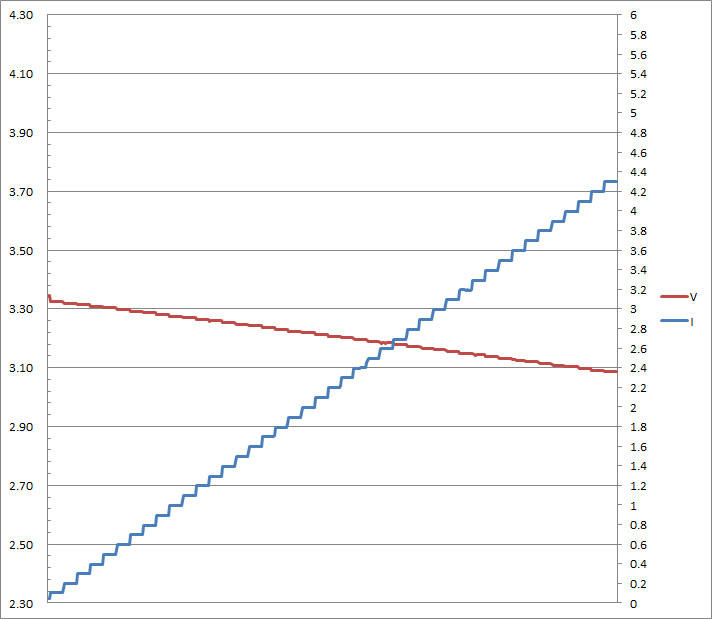

▼下修至45W的USB-C1埠,使用5A線材時第一組PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過4.3A便會截止


▼下修至45W的USB-C1埠,使用5A線材時第一組PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過4.3A便會截止

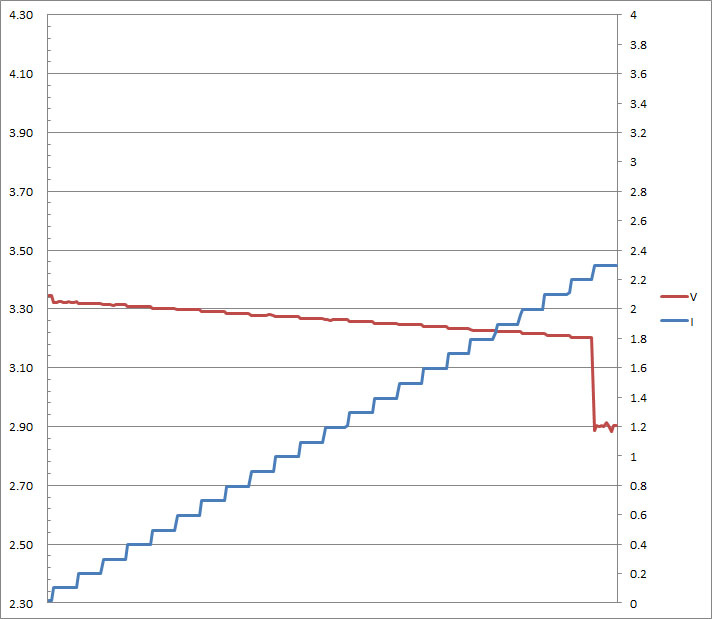

▼下修至45W的USB-C1埠第二組PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.2A產生壓降,超過2.3A便會截止


▼下修至45W的USB-C1埠第二組PPS檔21V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.2A會壓降到只剩1至2伏特,但直到6A都沒有截止輸出


▼若是使用3A線材時,固定檔及第二組PPS的最大電流均維持不變,第一組PPS檔最大電流下修至3A

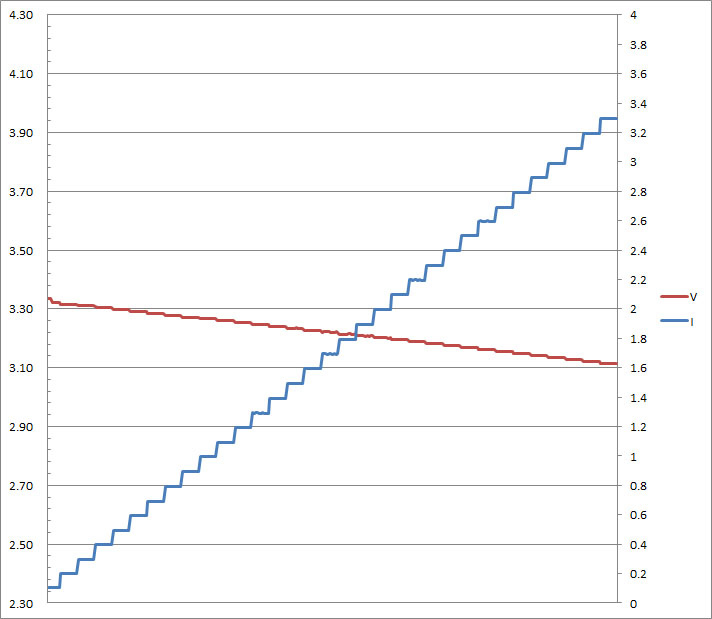

▼下修至45W的USB-C1埠,使用3A線材時第一組PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止

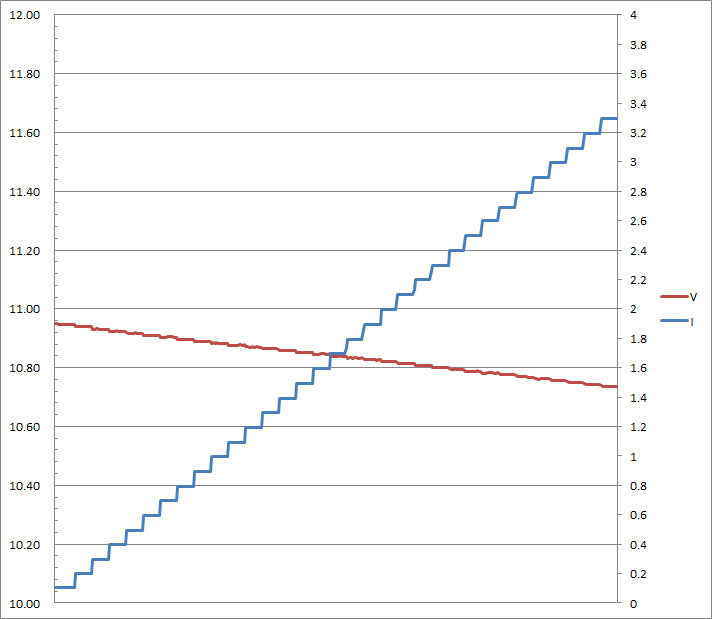

▼下修至45W的USB-C1埠,使用3A線材時第一組PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止

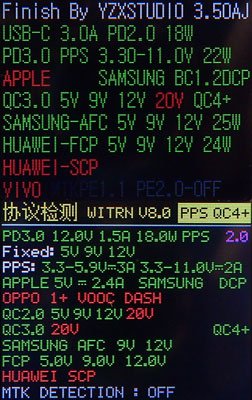

▼當USB-C2與USB-C1雙埠同時使用時,USB-C2最大輸出功率會下修至18W,並取消QC的20V及華為SCP協議


▼USB-C2埠下修至18W後,會更改PDO資訊內容,9V最大電流下修至2A,12V最大電流下修至1.5A,並取消15V及20V輸出

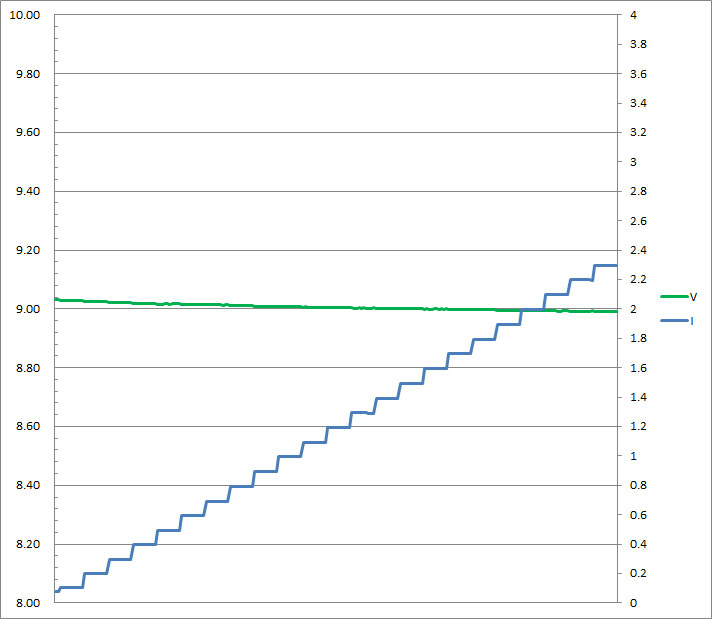

▼下修至18W的USB-C2埠固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.3A便會截止

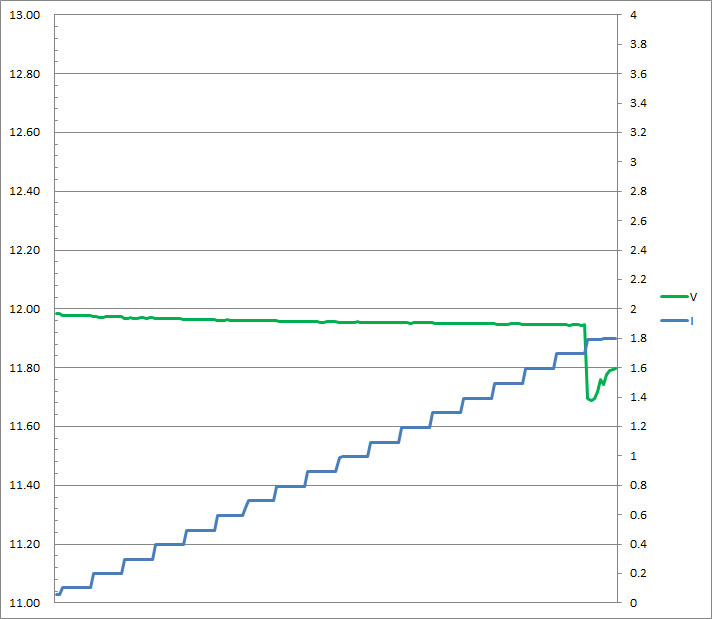

▼下修至18W的USB-C2埠固定檔12V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過1.7A產生壓降,超過1.8A便會截止

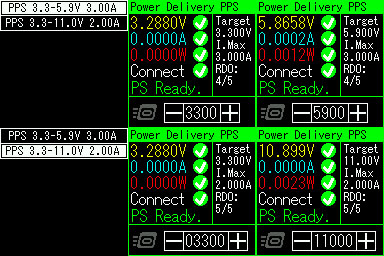

▼USB-C2埠下修至18W後,第一組PPS檔3.3V-5.9V最大電流3A,第二組PPS檔3.3-11V最大電流2A

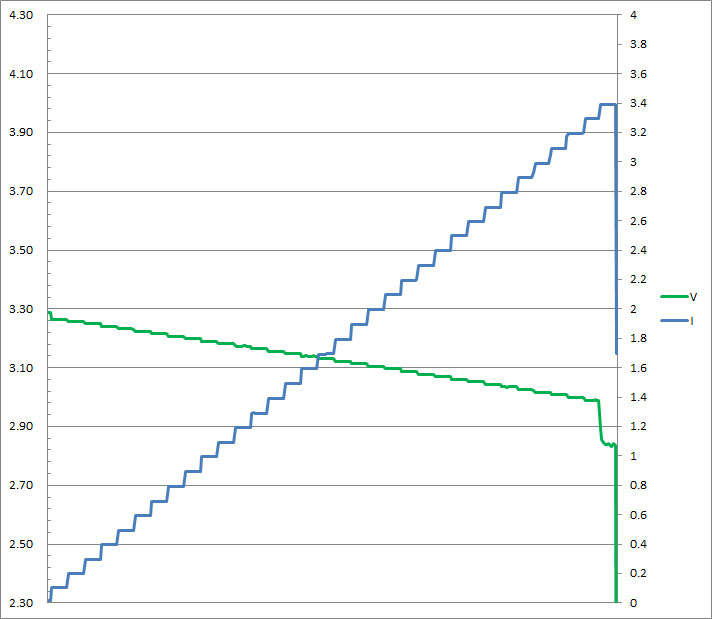

▼下修至18W的USB-C2埠第一組PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A產生壓降,超過3.4A便會截止


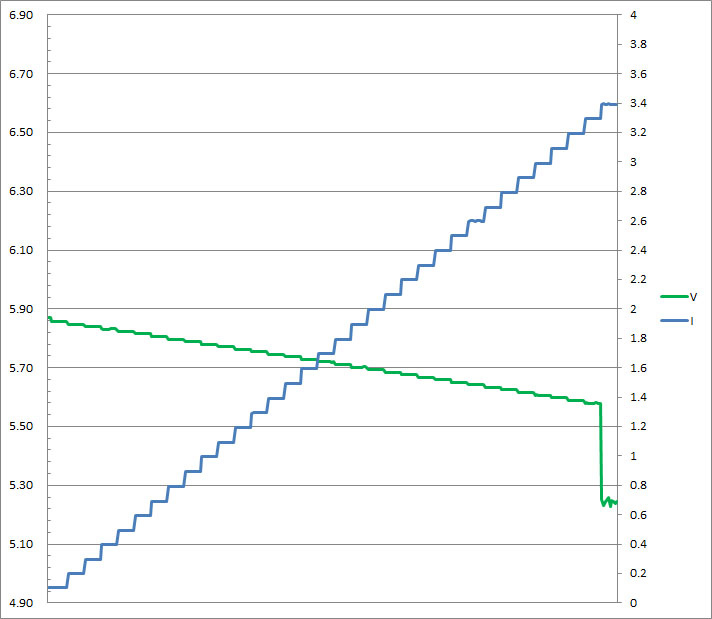

▼下修至18W的USB-C2埠第一組PPS檔5.9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A產生壓降,超過3.4A便會截止

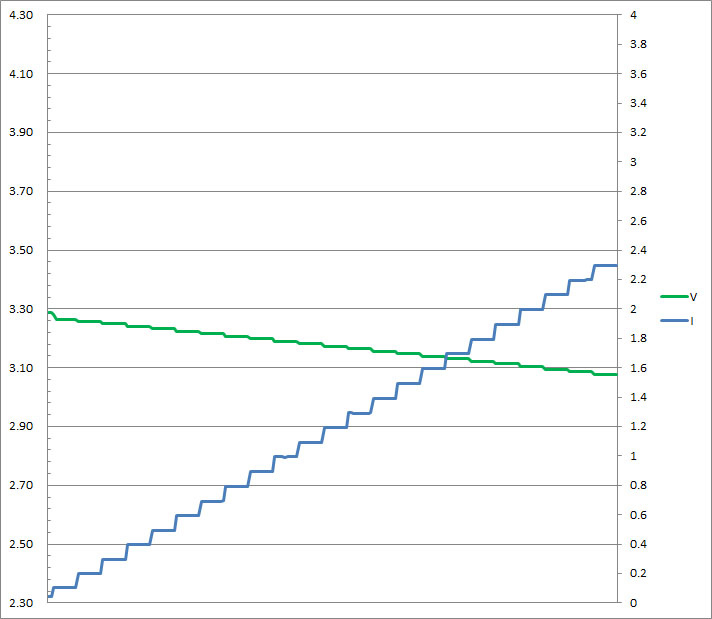

▼下修至18W的USB-C2埠第二組PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.3A便會截止

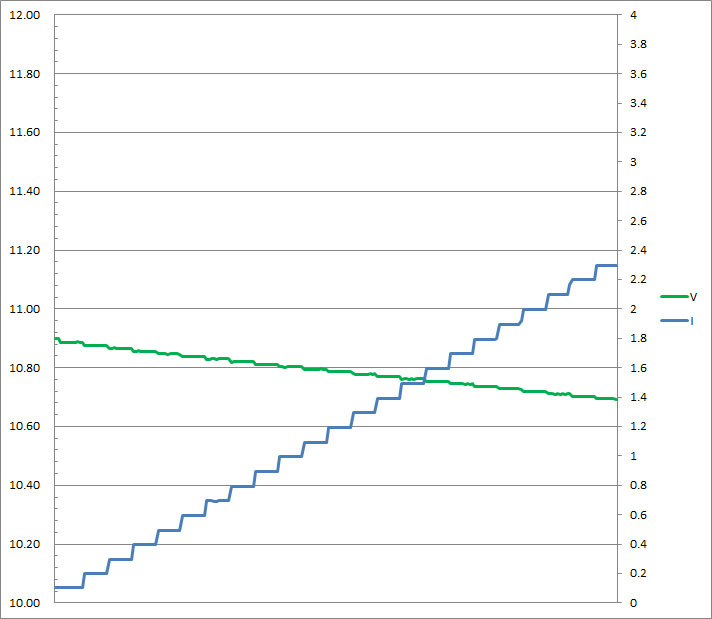

▼下修至18W的USB-C2埠第二組PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.3A便會截止

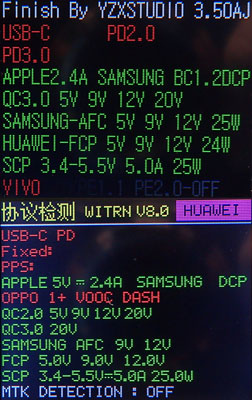

▼USB-A埠單獨使用或與USB-C1共同使用時,充電定義支援高通QC3.0/2.0、三星AFC、華為FCP、華為SCP、蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A

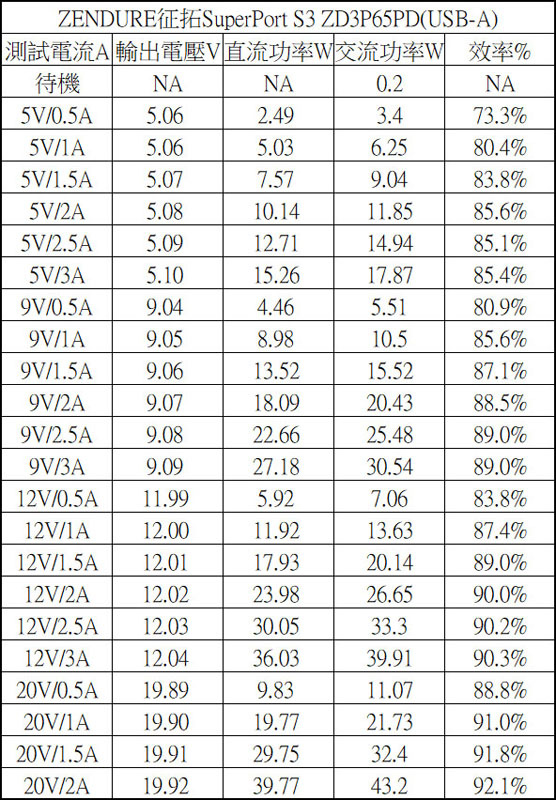

▼USB-A埠各組輸出轉換效率表,整體轉換效率在73.3%至92.1%之間,空載下交流輸入功率為0.2W


▼USB-A埠5V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3.5A便會截止


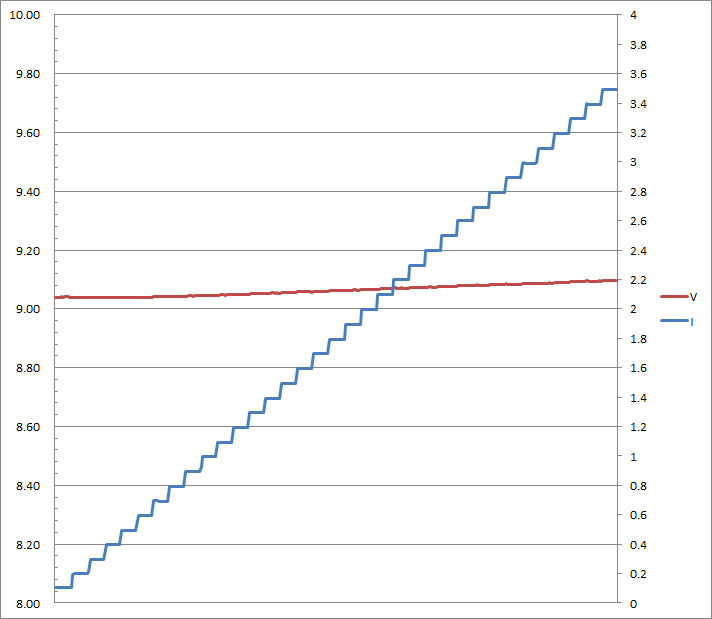

▼USB-A埠9V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3.5A便會截止

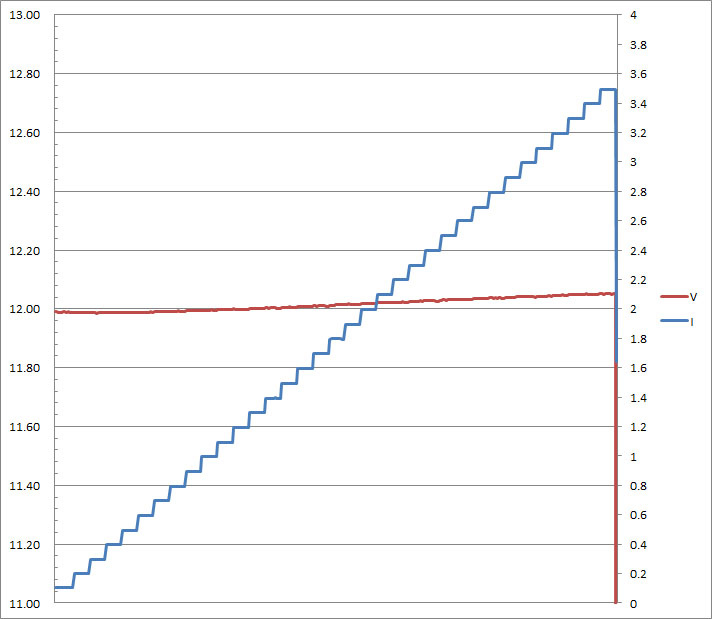

▼USB-A埠12V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3.5A便會截止

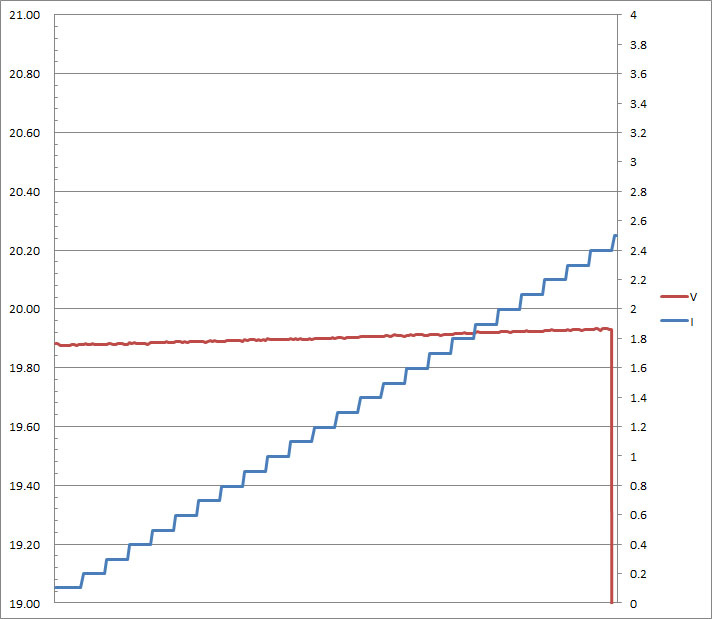

▼USB-A埠20V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過2.4A便會截止

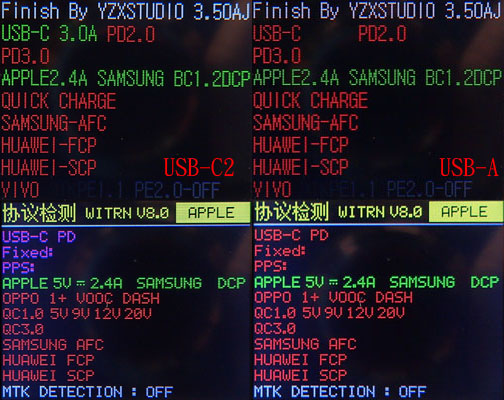

▼若USB-A與USB-C2埠共同使用,兩個埠僅限5V輸出,充電定義(左邊USB-C2,右邊USB-A)均只支援蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A

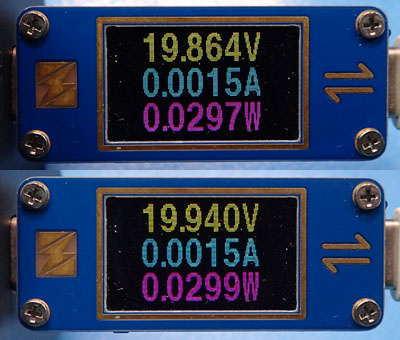

▼單獨接上PowerFalcon USB-C轉DC萬用插頭線,C1(下)與C2(上)埠均可觸發20V輸出

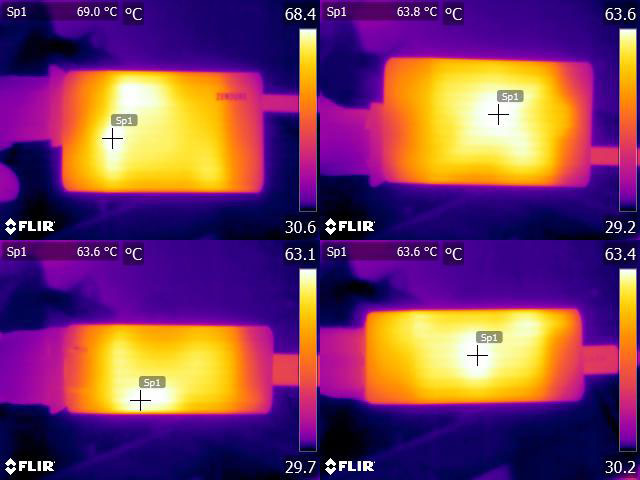

▼USB-C1連續輸出65W一小時後本體的紅外線熱影像圖


優點:
1.使用GaN氮化鎵功率元件,體積小卻有65W大功率輸出,可折式插頭方便收納
2.二個USB-C加一個USB-A,三輸出埠使用彈性高,並隨輸出埠連接狀況修改輸出電壓組別及限流門檻
3.支援PD2.0/PD3.0/PPS、高通QC4+/QC3.0/QC2.0、三星AFC、華為FCP/SCP等多種快充協議
4.USB-A部分輸出帶電壓補償
缺點:
1.空載功耗0.2W略高
2.最高效率雖可達91.6%,但低電壓/電流輸出下效率最低只有71.4%
3.USB-C1與USB-C2共同使用時,USB-C1增加的第二組PPS檔21V檔位輸出電壓值與限流保護動作異常

報告完畢,謝謝收看
