最近不少主機板都開始內建Wi-Fi功能,尤其又以支援802.11AX,Wi-Fi 6的Intel AX200無線網卡為熱門選項,只要主機板具備M.2 NGFF E-Key的擴充槽,就可以順利安裝

挑選時需要特別注意,AX200為標準PCIe(無線網路)+USB(藍芽)介面,通用絕大部分AMD/Intel晶片組主機板,如果是AX201,則是專屬的CNVio2介面,必須要搭配Intel十代晶片組與處理器才能使用。如果透過PCIe轉接卡安裝AX200,則需要挑選具備USB2.0信號的轉接卡,並從主機板上連接一組內置USB2.0埠給轉接卡,才能使用AX200的藍芽功能

還有就是Intel AX200/AX201目前只支援Windows 10 64bit、Linux、Chrome OS等3種作業系統,所以若電腦還在使用其他作業系統(例如Win7/8)或是32位元版系統的,就無法使用

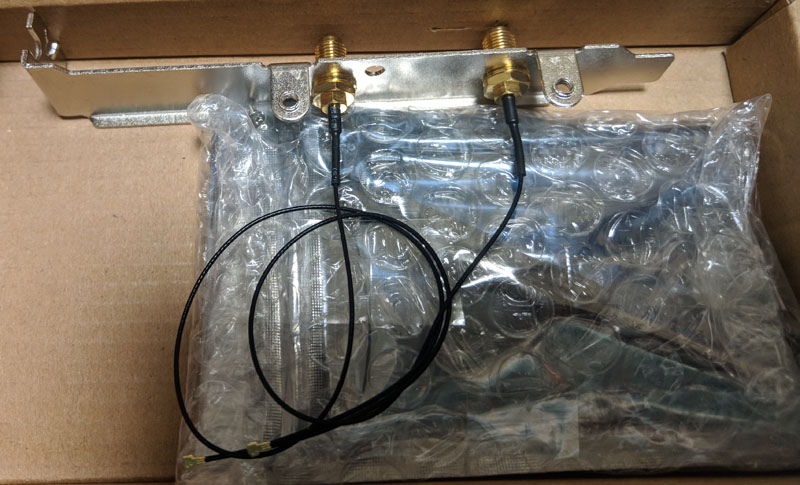

▼從網路上買的INTEL AX200NGW網卡與固定在介面卡檔板的兩個I-PEX MHF 4轉SMA外螺內針轉接線

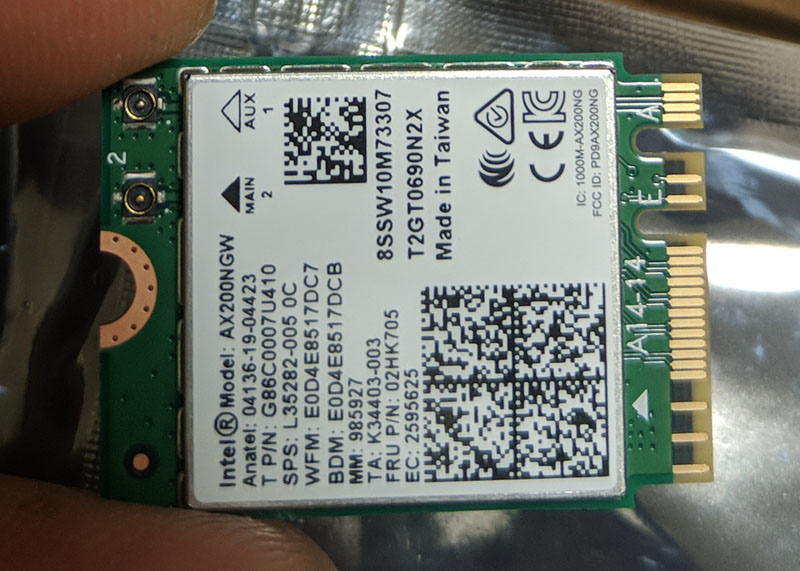

▼Intel AX200NGW網卡本體,無線網路協議為WiFi 6,802.11a/b/g/n/ac/ax,支援MU-MIMO(多用戶多輸入多輸出)/OFDMA(正交頻分多址)/1024-QAM(1024正交振幅調制模式)傳輸模式,雙頻段2.4Ghz(40MHz)/5Ghz(160Mhz),2T2R,最大傳輸速度可達574Mbps(2.4GHz)/2402Mbps(5GHz),並內建藍芽5.1,網卡本身介面尺寸為M.2 NGFF E-Key 2230,卡上有兩個I-PEX MHF 4天線接頭

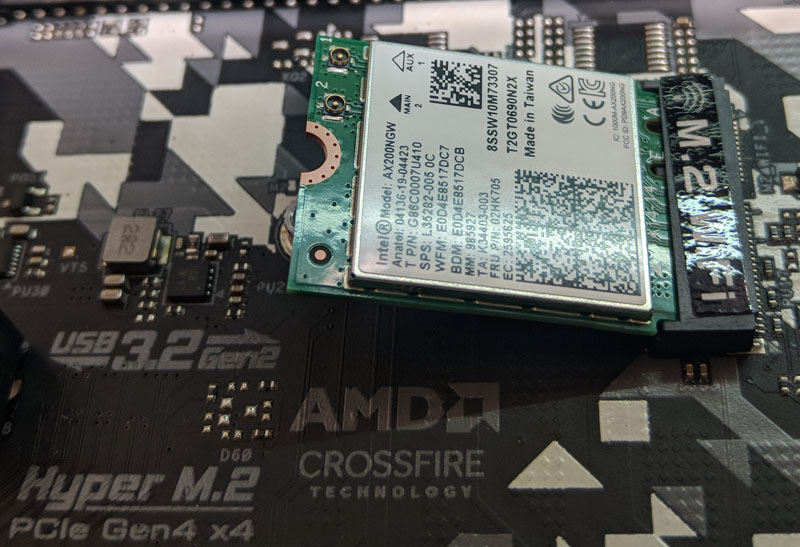

▼將AX200NGW插入ASRock B550 Steel Legend上面有貼”M.2 WiFi”貼紙的M.2 NGFF E-Key插槽

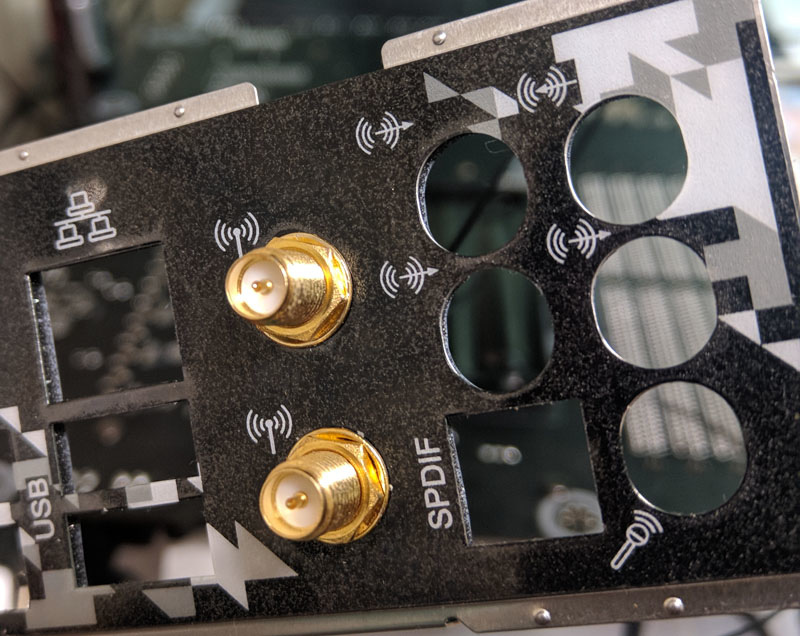

▼將兩個I-PEX MHF 4轉SMA外螺內針轉接線鎖上ASRock B550 Steel Legend後方I/O檔板預留的SMA安裝孔

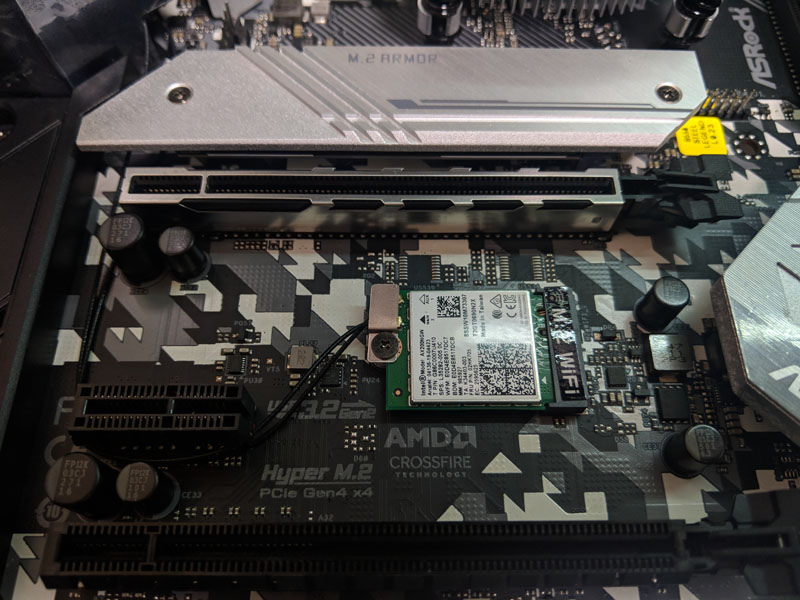

▼將兩個I-PEX MHF 4接頭裝上AX200NGW,線路整理好避免影響鄰近PCIe插槽,並鎖上防脫落蓋板及螺絲

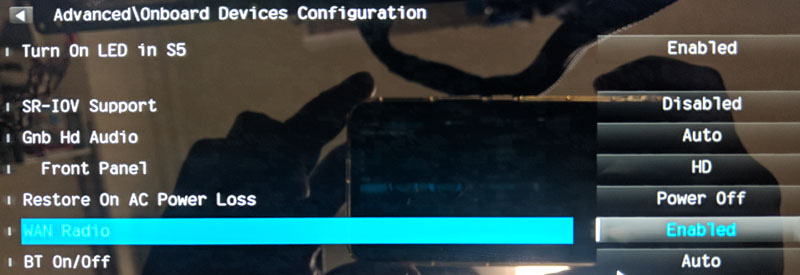

▼安裝好之後開機,進入主機板UEFI設定畫面,可以在Advanced\Onboard Devices Configuration內看到多出了WAN Radio與BT On/Off選項

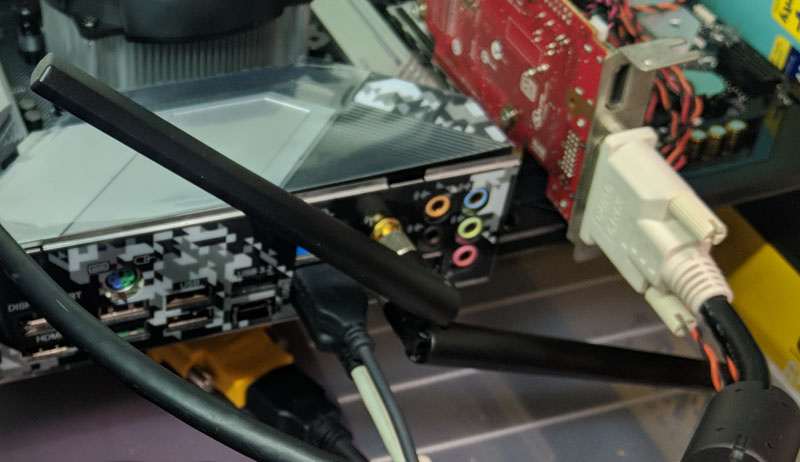

▼因為沒有外接天線,所以只能先裝上之前雙頻路由器多出來的天線,要注意避免讓兩個天線挨在一起

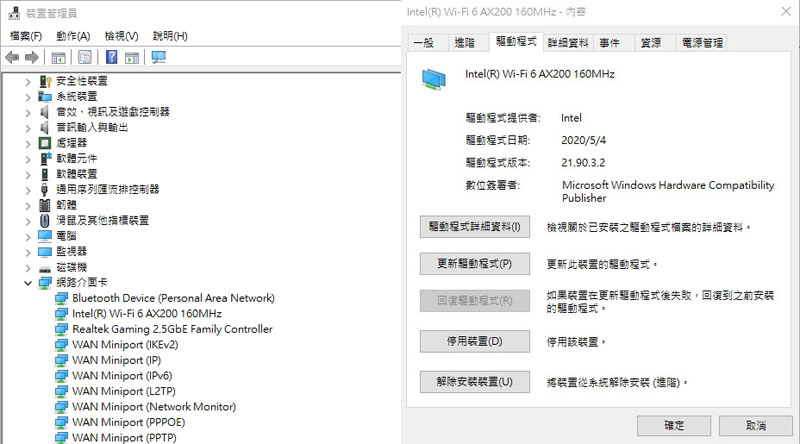

▼目前AX200NGW只支援Windows 10 64位元作業系統,進入作業系統後,這時電腦因為有連接有線網路,Windows Update會自動下載更新,稍後就會在裝置管理員內的網路介面卡出現AX200及藍芽裝置


報告完畢,謝謝收看
