產品特色:
●採用GaN氮化鎵科技,縮小充電器的體積與重量,並提高轉換效率及降低整體發熱
●支援PD3.0快充協議,最大輸出功率90W,可充MacBook Pro或是其他相似的筆記型電腦
●雙USB-C輸出iSmart智慧分配,同時使用下依負載狀況會自動分配60W+30W、45W+45W、30W+30W三種組合
●純黑外觀極簡設計,體積小巧,插頭可收折式設計,便於攜帶

產品規格:
型號:RP-PC128
尺寸:65x65x33mm
輸入:AC100-240V,2A,50/60HZ
單埠輸出(使用5A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/4.5A,最大90W
單埠輸出(使用3A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3A,最大60W
雙埠輸出60W模式輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/3A
雙埠輸出45W模式輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A
雙埠輸出30W模式輸出:5V/3A、9V/3A、12V/2.5A、15V/2A
最大總輸出功率:90W

▼吊卡式外盒正面左上為商標、產品名稱及功率,右上為2011年美國創立字樣、美國充電類商品強勢熱銷品牌/德國紅點設計大獎/日本亞馬遜銷售獎/國家級BSMI檢驗合格等說明貼紙,中央為產品外觀圖,下方為特色圖示

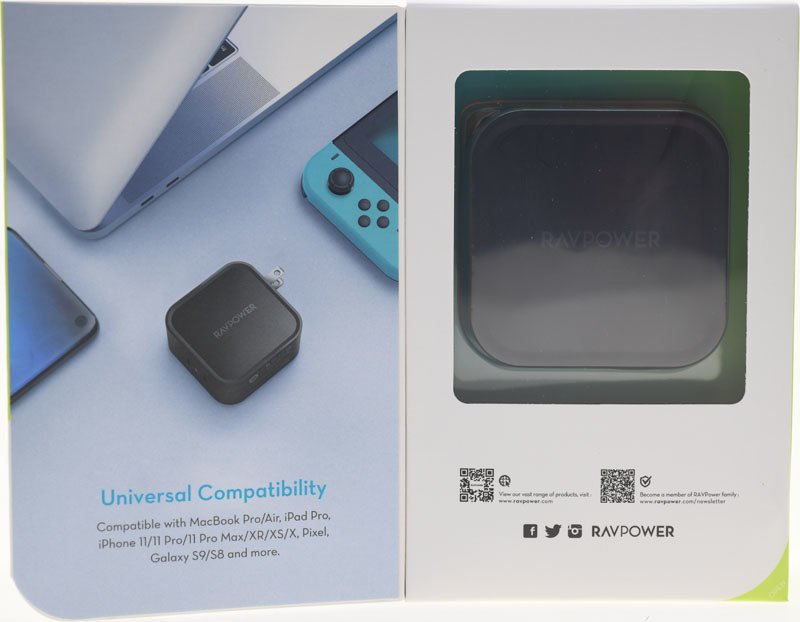

▼外盒正面有活頁,掀開後左邊可看到搭配裝置示意圖,右邊透明視窗可直接看到充電器本體,視窗下方有官方網址/新聞群組連結QR碼、社群媒體名稱


▼外盒背面有雙輸出使用情境圖、iSmart智慧輸出電壓/電流/功率分配及過溫/過充/短路保護保護說明、規格表、內容物清單、中文產品規格/代理商/製造商資訊/BSMI標章貼紙、條碼


▼外盒兩側印上商標、產品名稱、官方網址


▼外盒底部印上產品名稱多國語言


▼包裝內容有RAVPower PD Pioneer充電器本體、150cm充電線及說明書


▼RAVPower PD Pioneer採純黑外觀極簡設計,外殼兩片較大面積處中央凸起處有RAVPOWER商標


▼本體有兩個USB-C輸出埠,最上方的指示燈通電後會點亮藍色燈光(右圖)

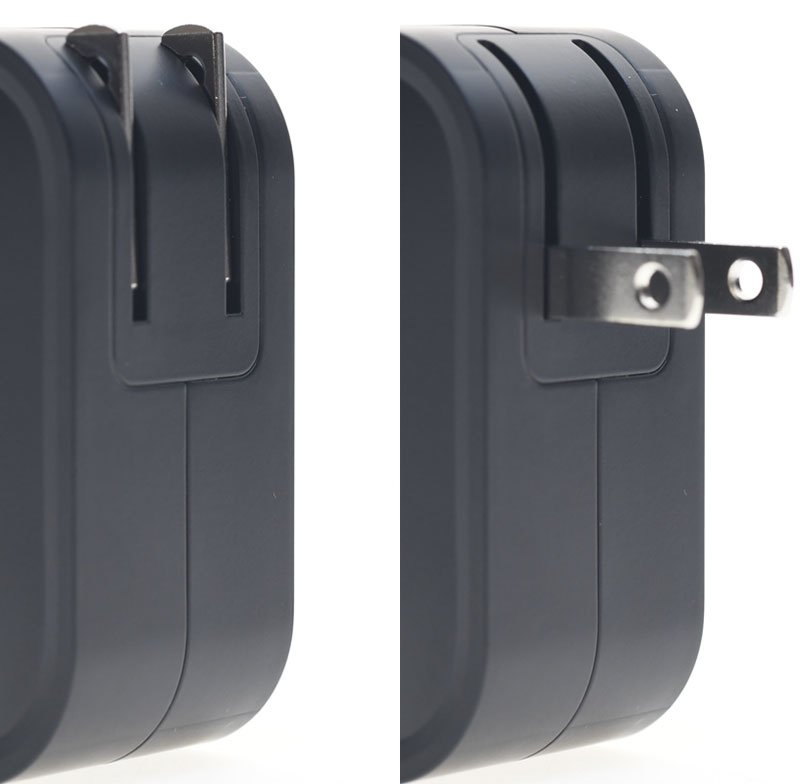

▼交流插頭可收折,方便收納


▼本體側面的中文規格資訊及BSMI認證是用貼紙貼上去,代理商應是拿日版來台進行BSMI檢驗及銷售


▼插頭收折後本體尺寸為65.3x65.1x32.6mm


▼本體重量為194克


▼隨附一條150公分USB-C to USB-C充電線,實測長度為156公分,並附上一條魔鬼氈整線帶


▼兩端USB-C接頭兩面都有R字樣商標


▼E-Marker晶片資訊,支援20V/5A,100W電力傳輸


▼兩端接頭與正負線路的等效內阻為0.112Ω


RAVPower PD Pioneer 90W氮化鎵GaN雙埠充電器的功率分配邏輯如下:
任一埠單獨使用時,搭配5A線材為90W模式(3A線材為60W模式);當插上兩個裝置時,最初兩個埠都會提供60W模式協議,10秒內只要其中一個裝置申請15V及以上輸出,則該埠會維持60W模式,另一埠會自動降成30W模式;如果10秒內兩埠同時申請15V以上輸出,則兩埠都會變成45W模式;如果10秒內兩埠都沒申請超過15V輸出,則兩埠都會降成30W模式

▼USB-C1/C2埠單獨使用並搭配5A線材,充電定義支援PD2.0/3.0、BC1.2、DCP 1.5A,最大功率90W


▼USB-C1/C2埠單獨使用並搭配5A線材,5V/9V/12V/15V最大電流3A,20V最大電流4.5A

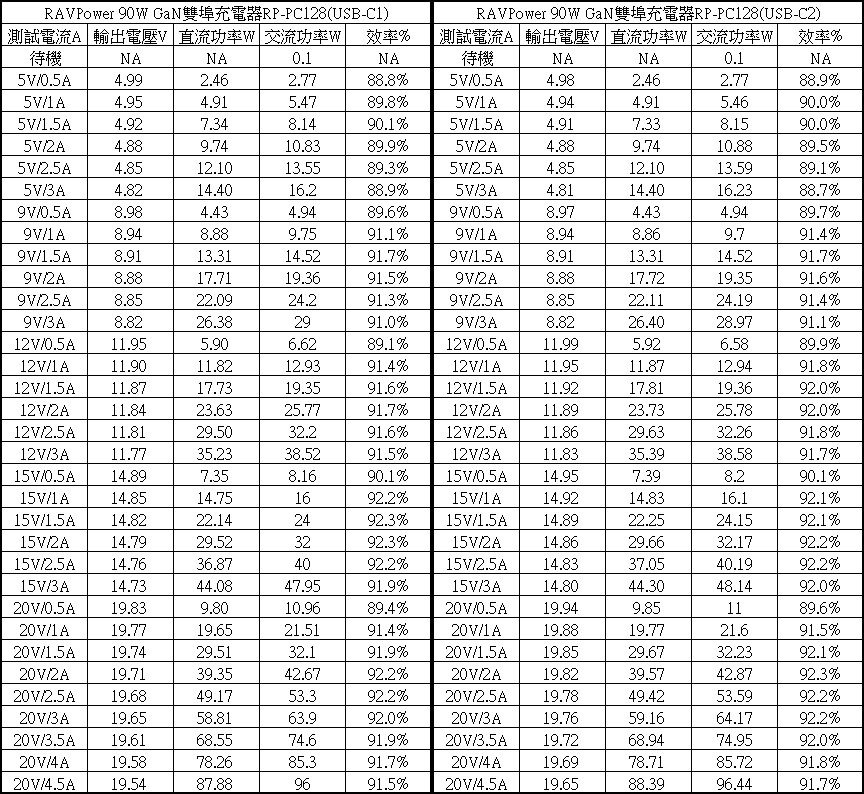

▼USB-C1(左)/C2(右)埠各組輸出轉換效率表,空載下交流輸入功率為0.1W,整體轉換效率在88.7%至92.3%之間


▼USB-C1(紅)/C2(綠)埠搭配5A線材的5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A便會截止


▼USB-C1(紅)/C2(綠)埠搭配5A線材的9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A便會截止


▼USB-C1(紅)/C2(綠)埠搭配5A線材的12V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A便會截止


▼USB-C1(紅)/C2(綠)埠搭配5A線材的15V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A便會截止


▼USB-C1(紅)/C2(綠)埠搭配5A線材的20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過5.1A壓降幅度增大,超過5.4A便會截止


▼USB-C1/C2埠單獨使用並搭配3A線材,或是雙埠輸出的60W模式,5V/9V/12V/15V/20V最大電流3A


▼USB-C1(紅)/C2(綠)埠60W模式的20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止


▼雙埠輸出的45W模式,5V/9V/12V/15V最大電流3A,20V最大電流2.25A


▼USB-C1(紅)/C2(綠)埠45W模式的20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.5A便會截止


▼雙埠輸出的30W模式,5V/9V最大電流3A,12V最大電流2.5A,15V最大電流2A,20V輸出取消


▼USB-C1(紅)/C2(綠)埠30W模式的12V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.8A便會截止


▼USB-C1(紅)/C2(綠)埠30W模式的15V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.2A便會截止


▼USB-C1連續輸出90W一小時後本體的紅外線熱影像圖


優點:
1.採用GaN氮化鎵功率元件,提高轉換效率
2.依照負載電壓申請狀況,雙USB-C輸出自動切換60W+30W、45W+45W、30W+30W三種分配模式,並隨最大電流修改限流門檻
3.待機功耗僅0.1W,最高效率可達92.3%,最低效率88.7%
缺點:
1.只支援PD2.0/3.0快充協議,較適用於支援PD快充協議的裝置

報告完畢,謝謝收看
