Cooler Master V650 GOLD V2白色版特色:
●轉換效率獲得80PLUS金牌認證,效率高達90%,節省電能消耗,降低廢熱產生
●全模組化設計,安裝便捷,整線輕鬆,與白色外殼相同的白色帶狀模組化線路,讓配色風格一致化
●處理器12V供電提供一組8P接頭及一組4+4P接頭,符合Intel ATX V2.52規範,支援Intel/AMD最新處理器/主機板平台
●PCIE模組化線路採用16AWG線材,可降低線路傳輸損失及發熱,提高電力傳輸效率
●半橋LLC諧振轉換,搭配12V同步整流及3.3V/5V/-12V DC-DC轉換設計,使12V可用功率最大化,並改善各輸出電壓交叉調整率
●採用13.5公分FDB液態軸承風扇,搭配可切換的半無風扇模式,關閉時風扇常時運轉並依電源溫度及負載調整轉速,開啟時電源低於40%負載下風扇會自動停轉,兼顧靜音及高效散熱
●全日系電容,加強可靠度及耐用度,保證足瓦連續輸出能力,並提供十年產品保固

Cooler Master V650 GOLD V2白色版輸出接頭數量:
ATX24P:1個
EPS 4+4P:1個
EPS 8P:1個
PCIE 6+2P:4個
SATA:8個
大4P:4個

▼外盒正面左上有商標,左下有系列名稱,右上有外觀圖,右下有特色圖示及80PLUS金牌認證標章


▼外盒背面左上有商標及系列名稱,左側有特色說明,中間有模組化線材長度及接頭配置圖、外觀尺寸圖,右側有功率VS風扇轉速圖表、轉換效率圖表


▼外盒上側面有商標及系列名稱,下側面有”想知道更多關於我們的訊息,請瀏覽我們的官方網站”的多國語言、廠商聯絡方式、認證標章、QR碼、條碼


▼外盒左側面有商標、系列名稱、產品外觀圖、80PLUS金牌認證標章、詳細規格表


▼外盒右側面有商標、系列名稱、多國語言產品特色說明

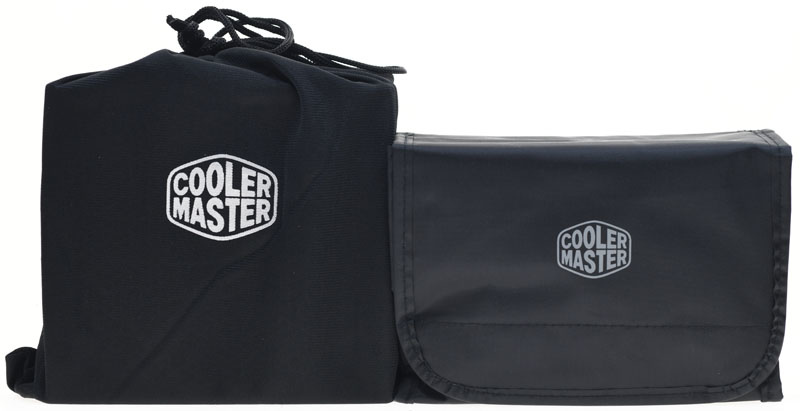

▼包裝內容,電源本體裝在印有商標的黑色束口袋,模組化線材/交流電源線/配件裝在印有商標的方形黑色尼龍袋

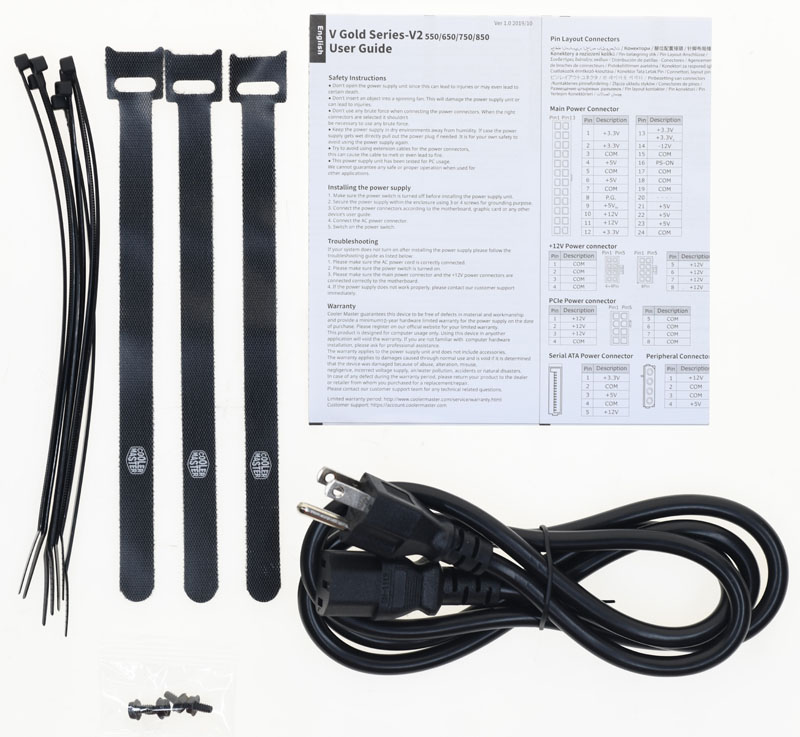

▼隨附配件,有塑膠束線帶、魔鬼氈整線帶、固定螺絲、說明文件、16AWG(3x1.25mm²)交流電源線


▼本體外殼採純白色烤漆處理,尺寸為166.5(含開關按鈕凸起)x150x86mm

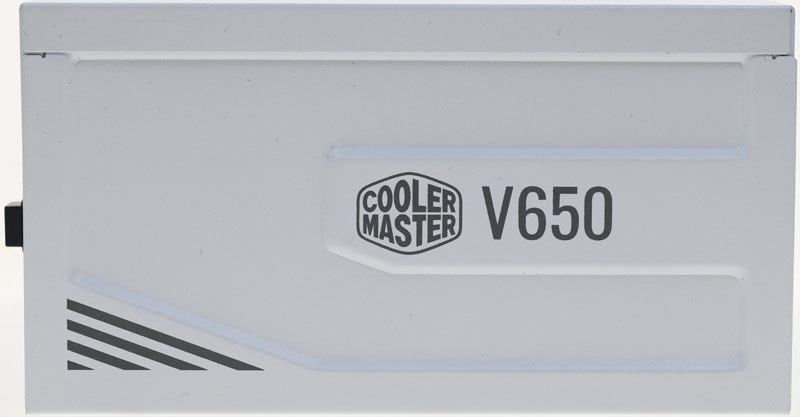

▼本體其中一個側面有CM商標及V650產品名稱,並搭配內凹加工處理及風格化斜線印刷

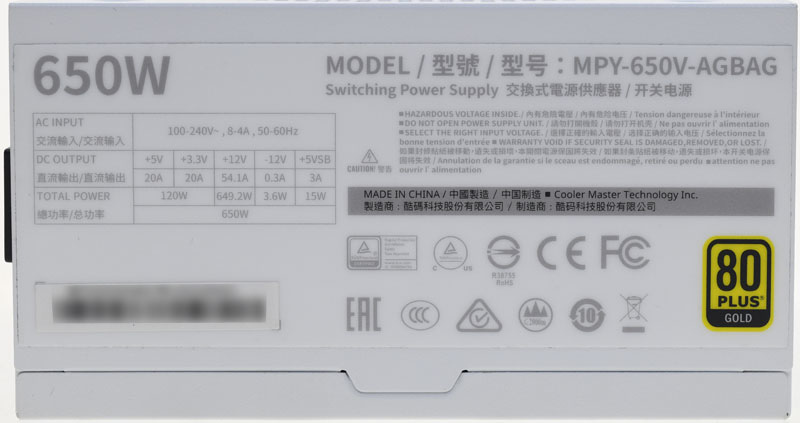

▼本體另一個側面貼上規格標籤,標籤印上輸出功率、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、警告訊息、產地、製造商、條碼、認證標章、80PLUS金牌認證標章

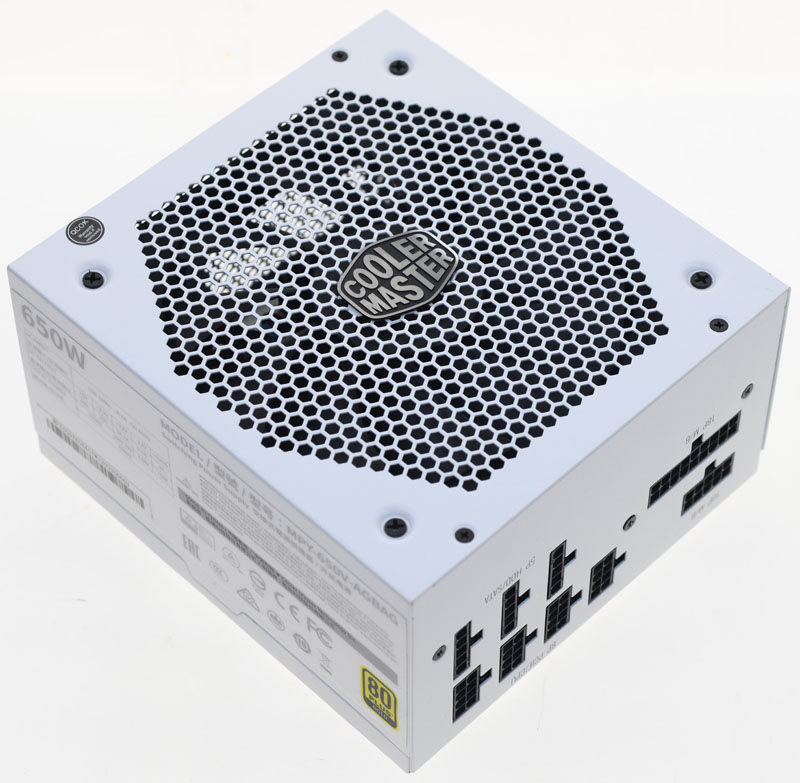

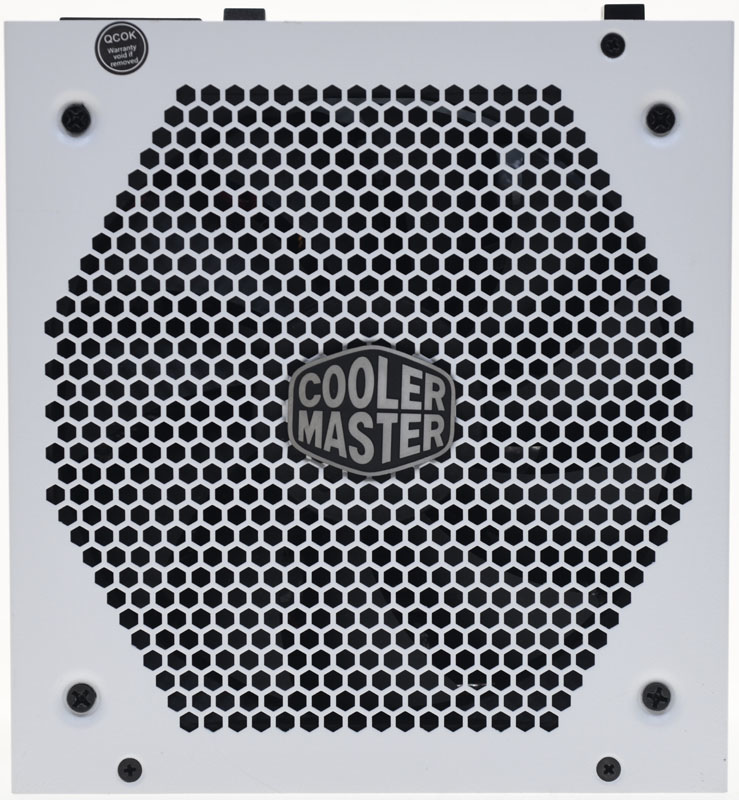

▼直接在外殼上沖壓出六角蜂巢網狀風扇進氣口,中央有商標裝飾銘牌

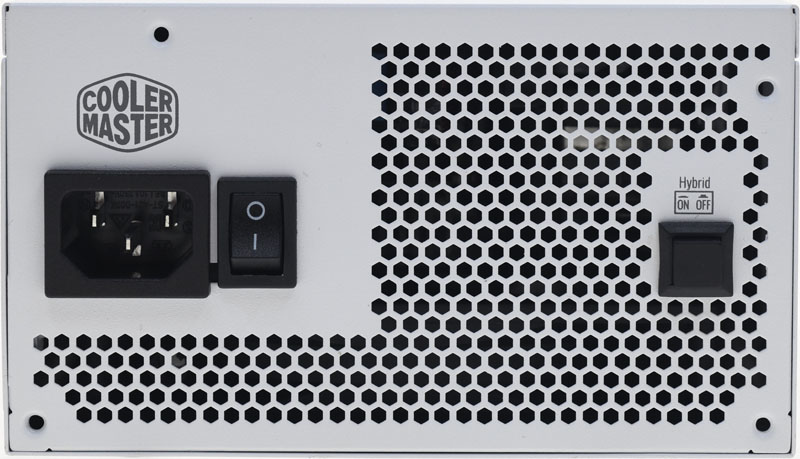

▼六角蜂巢網狀散熱出風口處有交流輸入插座、電源總開關及半無風扇模式切換開關,插座上方外殼印上商標

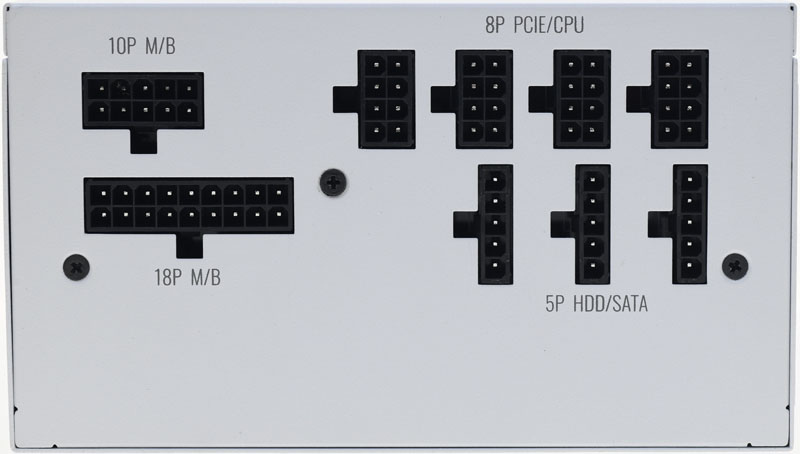

▼模組化輸出插座,旁邊有文字標示,M/B使用10P+18P插座,PCIE/CPU使用8P插座,HDD/SATA使用5P插座

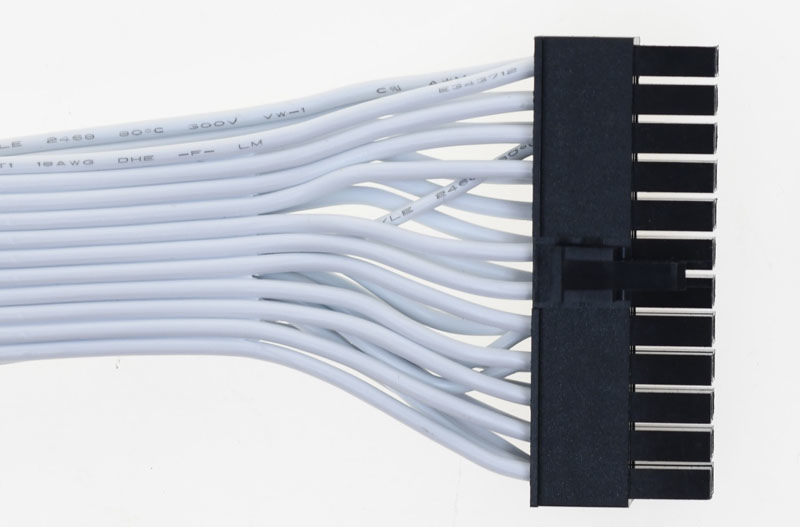

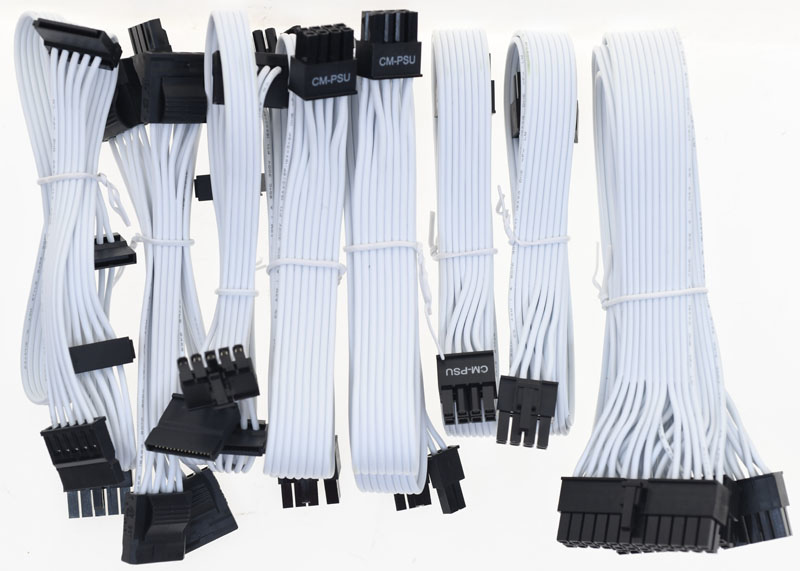

▼搭配全白外殼的白色帶狀線材,使配色一致化


▼一組長度65公分18AWG+22AWG白色帶狀模組化線路,提供1個ATX24P接頭


▼兩組長度65公分18AWG白色帶狀模組化線路,一組提供1個EPS 4+4P接頭,另一組提供1個EPS 8P接頭


▼兩組顯示卡電源白色帶狀模組化線路,每組提供2個PCIE 6+2P接頭,至第一個接頭16AWGx6F+18AWGx2F線路長度為55公分,接頭間18AWG線路長度為12公分


▼兩組SATA接頭白色帶狀模組化線路,每組提供3個直角及1個直式SATA接頭,至第一個接頭18AWG線路長度為50公分,接頭間18AWG線路長度為11.5公分

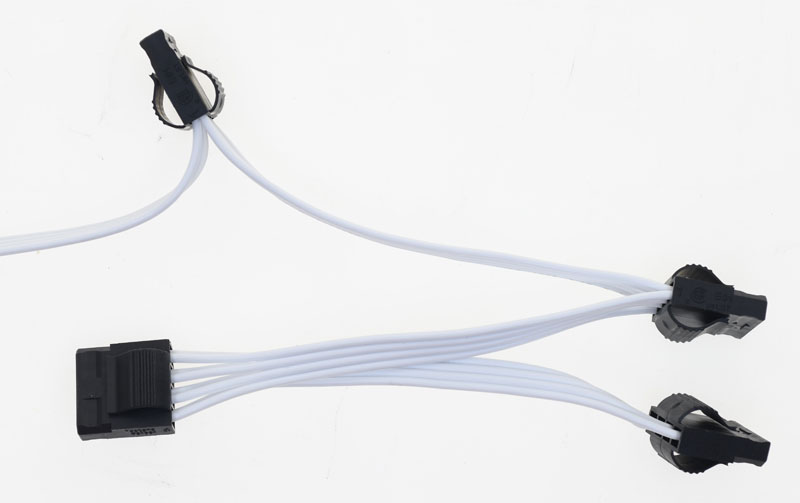

▼一組大4P接頭白色帶狀模組化線路,提供4個省力易拔大4P接頭,至第一個接頭18AWG線路長度為50公分,接頭間18AWG線路長度為11.5公分。此電源未提供小4P接頭或轉接線

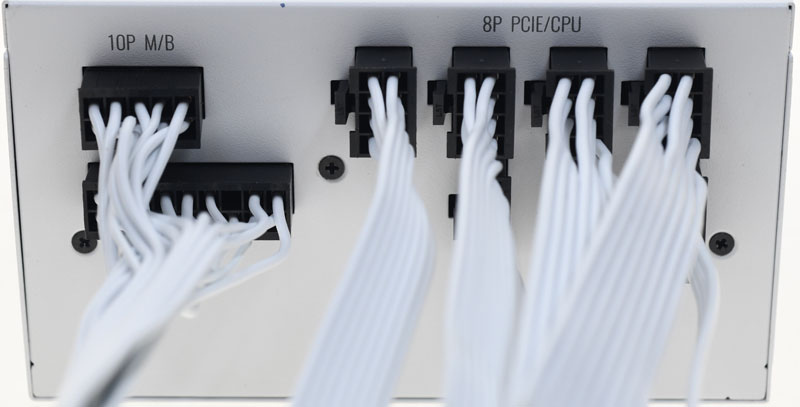

▼將所有模組化線路插上的樣子

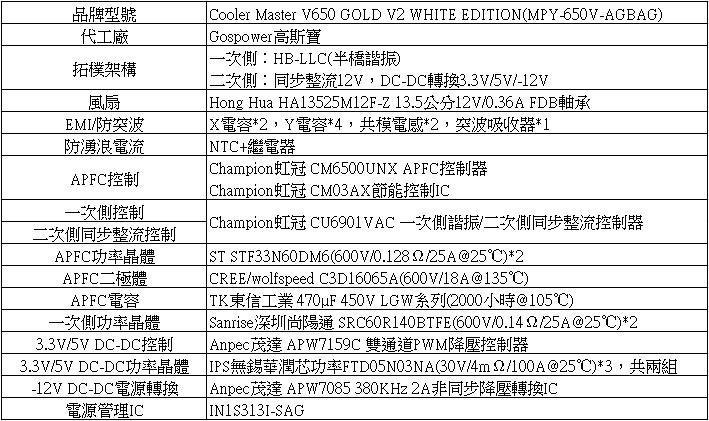

▼內部結構及使用元件說明簡表

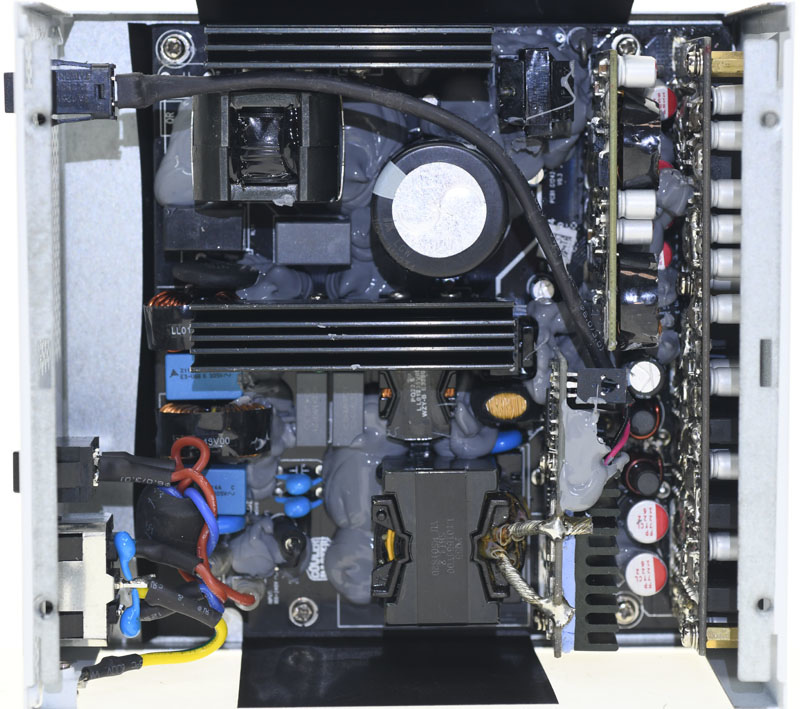

▼內部結構圖,採用半橋LLC諧振及二次側12V同步整流,經DC-DC轉換3.3V/5V/-12V。有別於初期V系列GOLD代工廠為Chicony Power群光電能,這次V系列GOLD V2代工廠換成與之前MWE Bronze V2(型號MPE開頭)相同的Gospower高斯寶。電路板正面可以看到使用非常多的固定膠,尤其是一次側的區域,幾乎被灰色的固定膠覆蓋

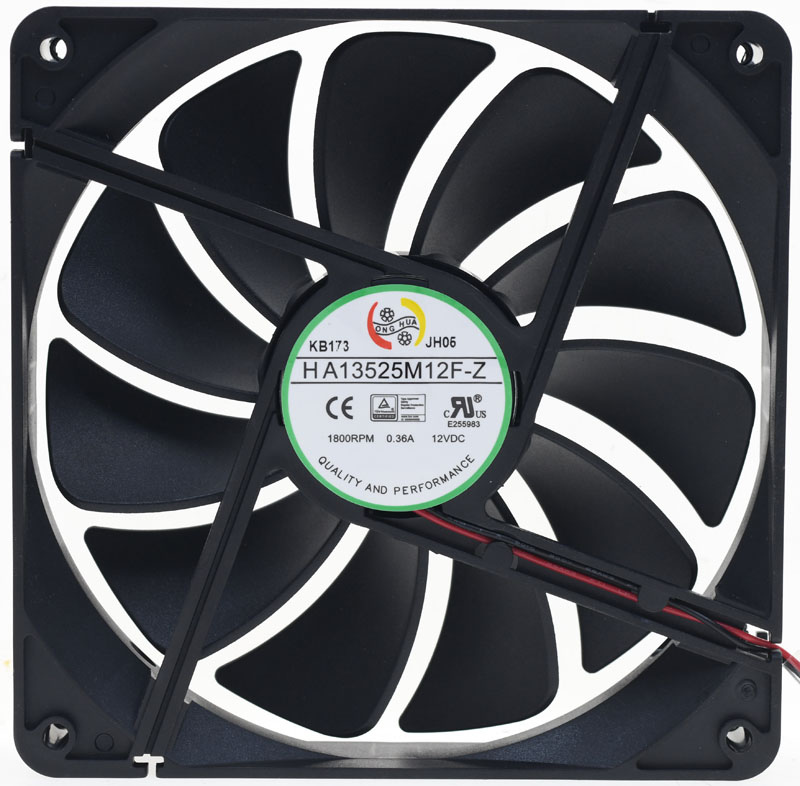

▼風扇為Hong Hua HA13525M12F-Z 13.5公分12V/0.36A FDB軸承兩線式風扇,未設置氣流導風片

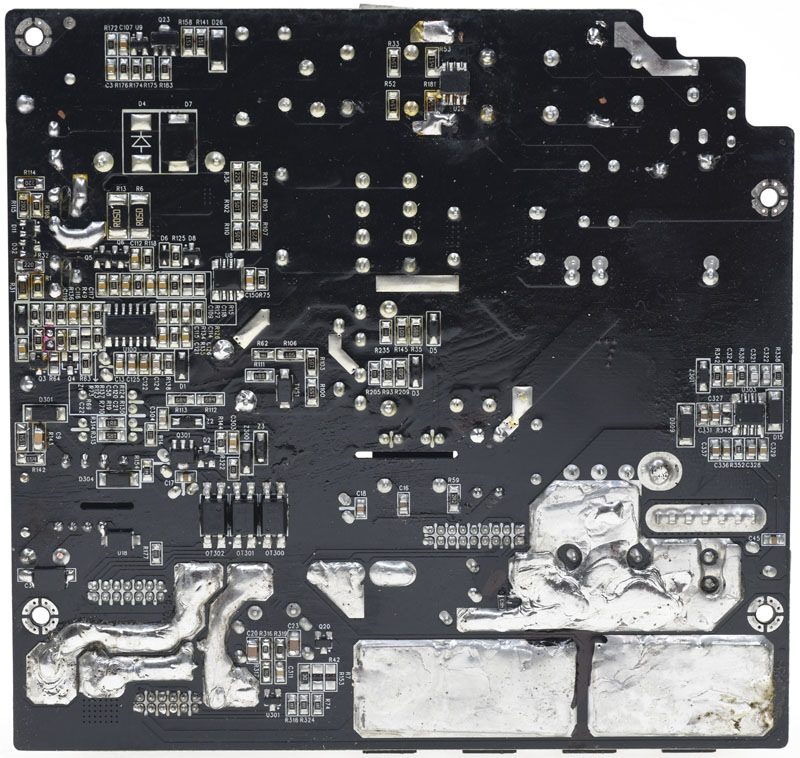

▼電路板背面於右下模組化插座板連接處增加大片金屬板,部分線路與焊點手工補錫量有點過多,看起來很大一團


▼交流輸入插座外面有金屬殼,後方焊點處加上兩個Y電容,交流L線串聯總開關,交流L/N線路使用插片式連接器與主電路板連接,所有焊點及磁芯均包覆套管

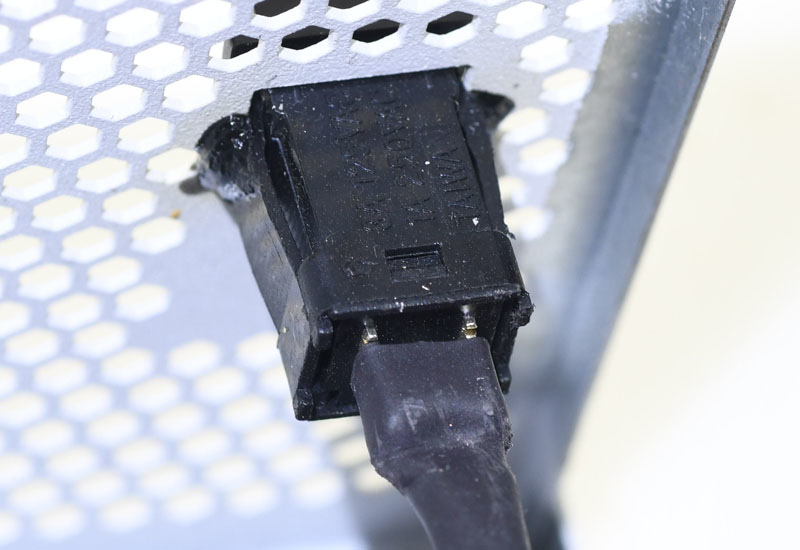

▼風扇運作模式切換開關後方焊點及線路也有包覆套管


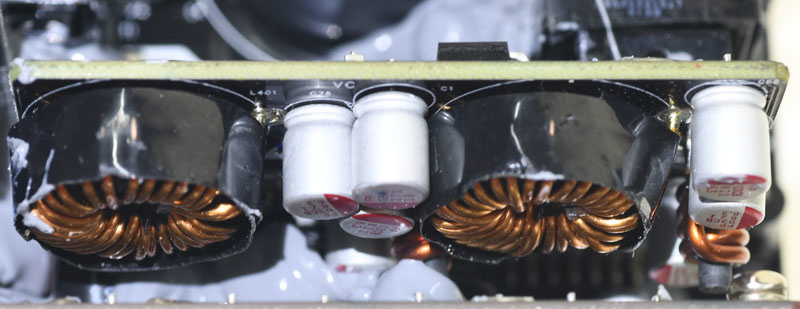

▼電路板交流輸入端直立安裝的保險絲有包覆套管,突波吸收器未包覆套管,EMI濾波電路有兩個共模電感及兩個X電容,共模電感外包覆黑色聚酯薄膜膠帶


▼EMI濾波電路區背面有X電容放電IC及其隨附電阻

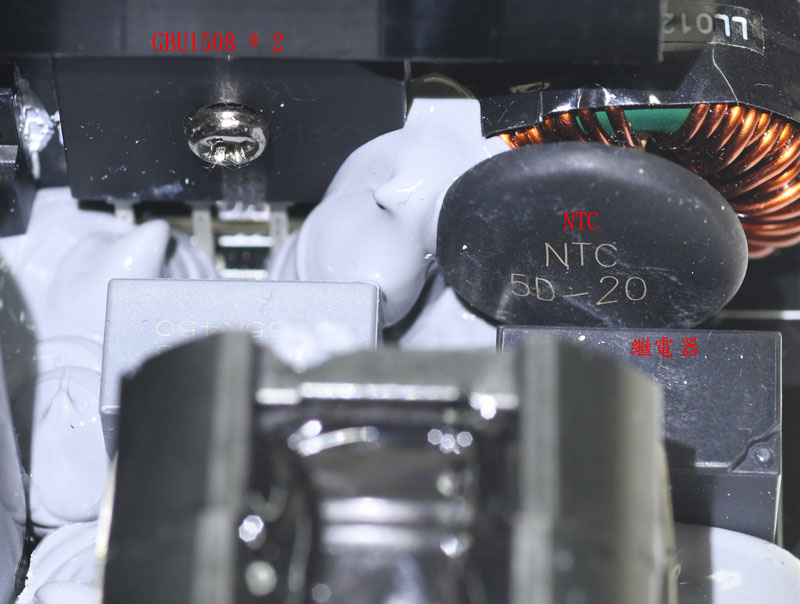

▼兩顆GBU1508橋式整流器以並聯方式組合,分別安裝在一次側功率元件散熱片的兩面,旁邊的NTC熱敏電阻用來抑制輸入湧浪電流,電源啟動後會使用繼電器將其短路,去除NTC所造成的功耗損失

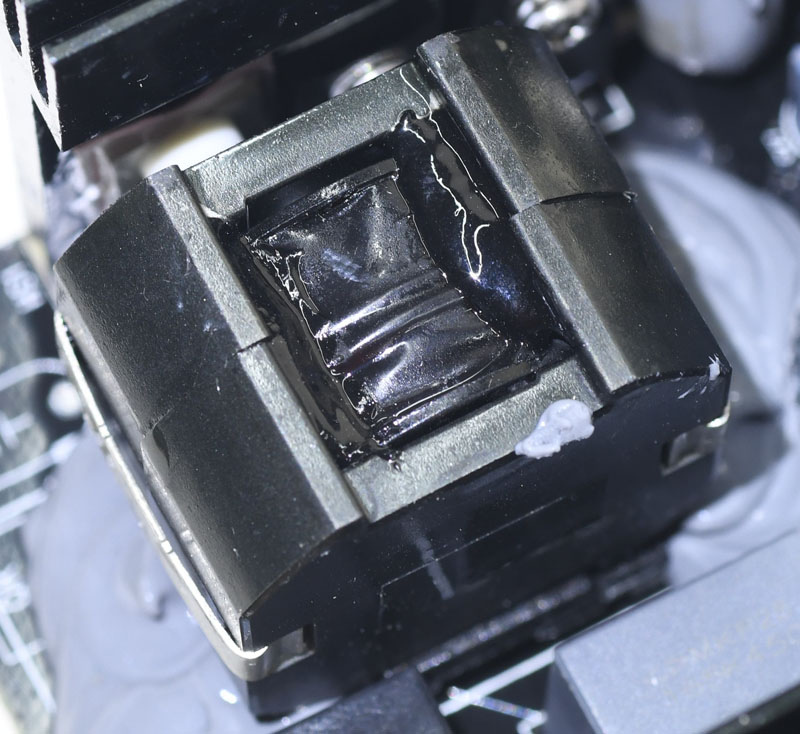

▼APFC電感採用封閉磁芯結構


▼APFC功率元件使用兩顆ST STF33N60DM6全絕緣封裝Power MOSFET及一顆CREE/wolfspeed C3D16065A二極體

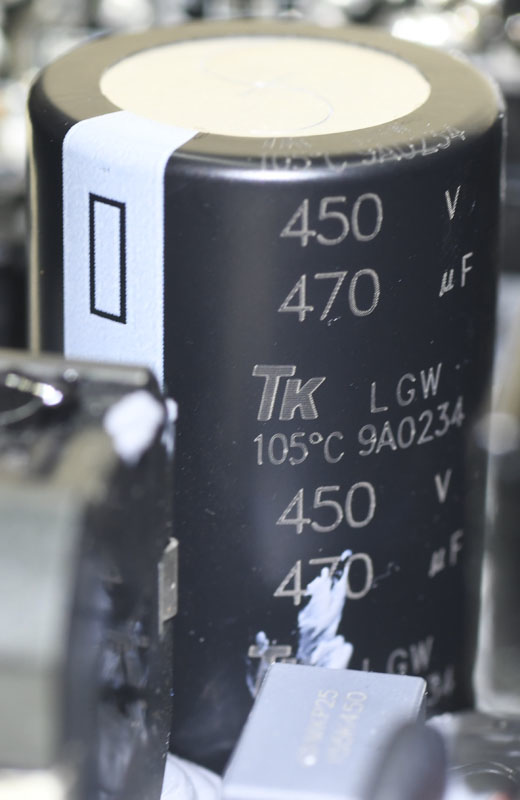

▼APFC電容採用TK東信工業LGW系列470µF 450V 105℃電解電容

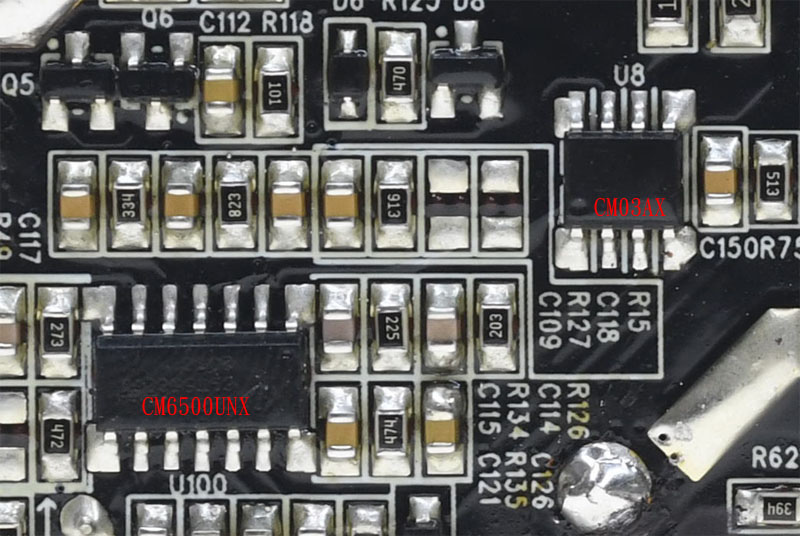

▼位於電路板背面的Champion虹冠CM6500UNX APFC控制器及CM03AX節能控制IC


▼輔助電源電路變壓器的底部與旁邊的一次側輔助電源電路IC完全被固定膠覆蓋住


▼半橋LLC諧振轉換器一次側功率元件採用兩顆Sanrise深圳尚陽通SRC60R140BTFE全絕緣封裝Power MOSFET

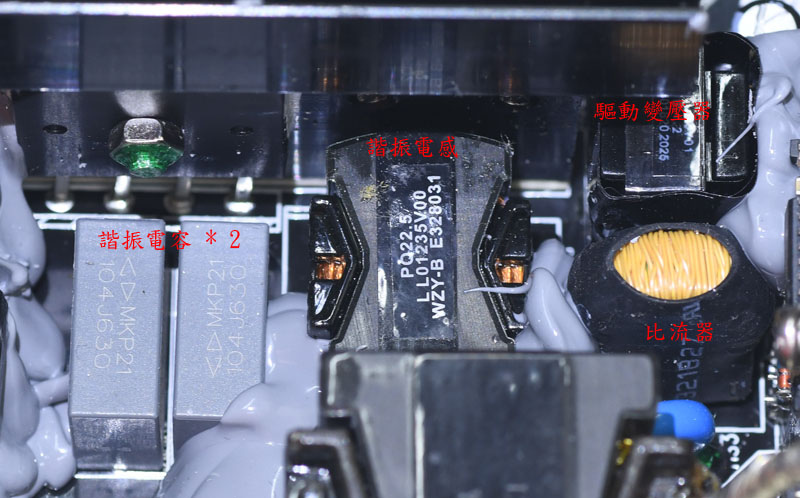

▼兩個諧振電容與一個諧振電感組成一次側LLC諧振槽,諧振電感右側為一次側電流偵測用比流器,比流器上方為一次側MOSFET隔離驅動變壓器,驅動變壓器外包覆黑色聚酯薄膜膠帶,比流器外包覆套管。諧振電容上方可以看到裝在一次側功率元件散熱片上的另一顆GBU1508橋式整流器

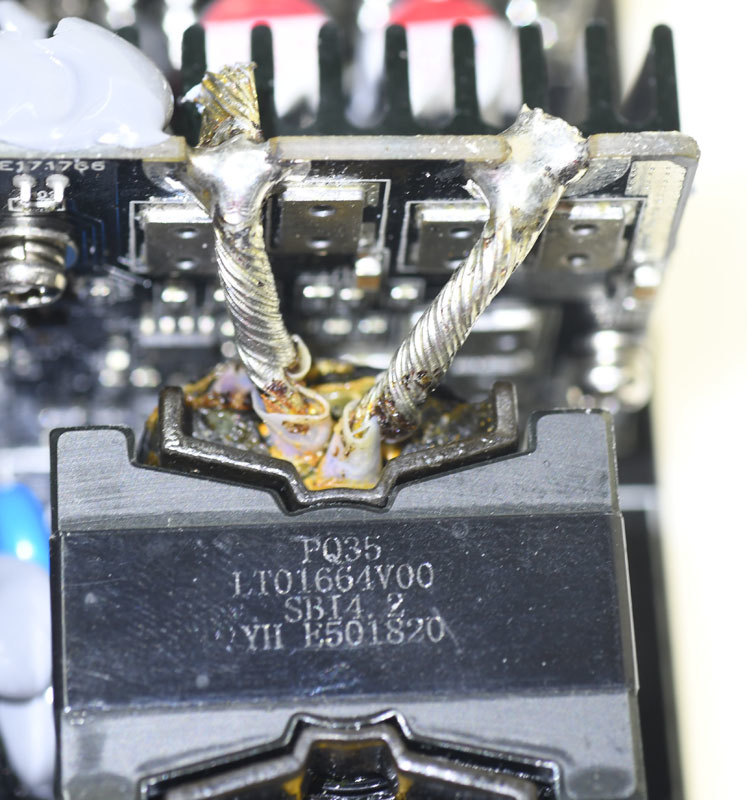

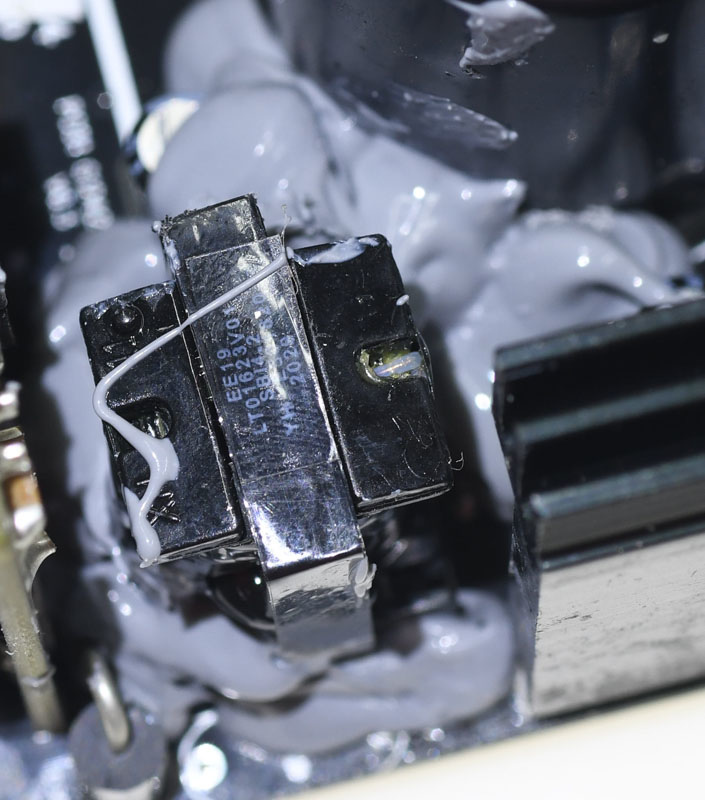

▼主變壓器底部也有大量的固定膠,二次側繞組絞線直接從頂部伸出連接相鄰的子卡,絞線裸露沒有包覆套管


▼二次側子卡,整合12V功率級控制電路、風扇轉速控制電路、12V同步整流功率元件

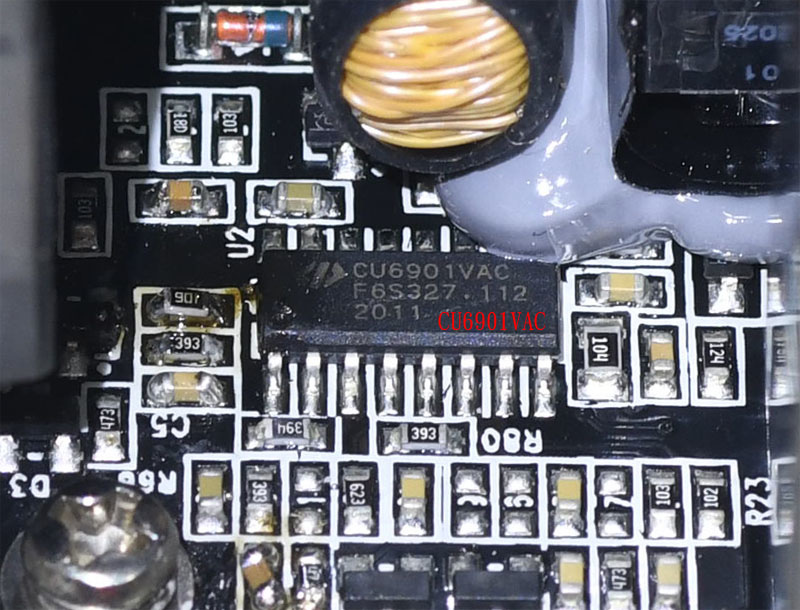

▼安裝在二次側子卡上的12V功率級控制核心,為Champion CU6901VAC諧振控制器,控制一次側半橋LLC諧振轉換器及二次側12V同步整流MOSFET

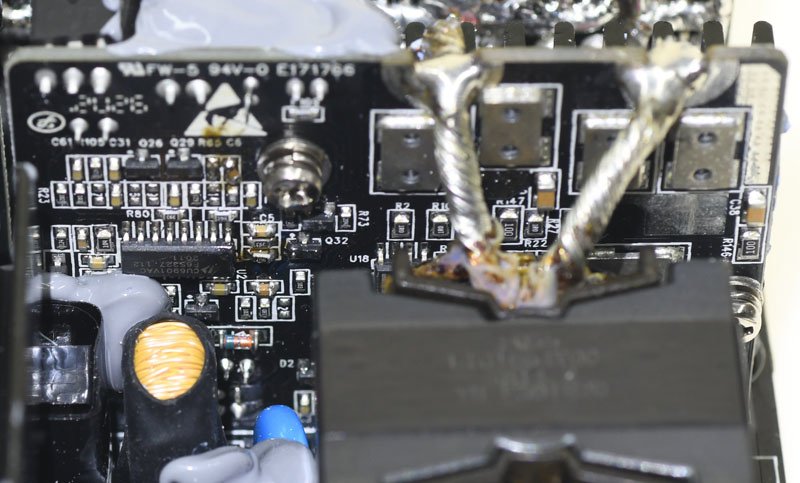

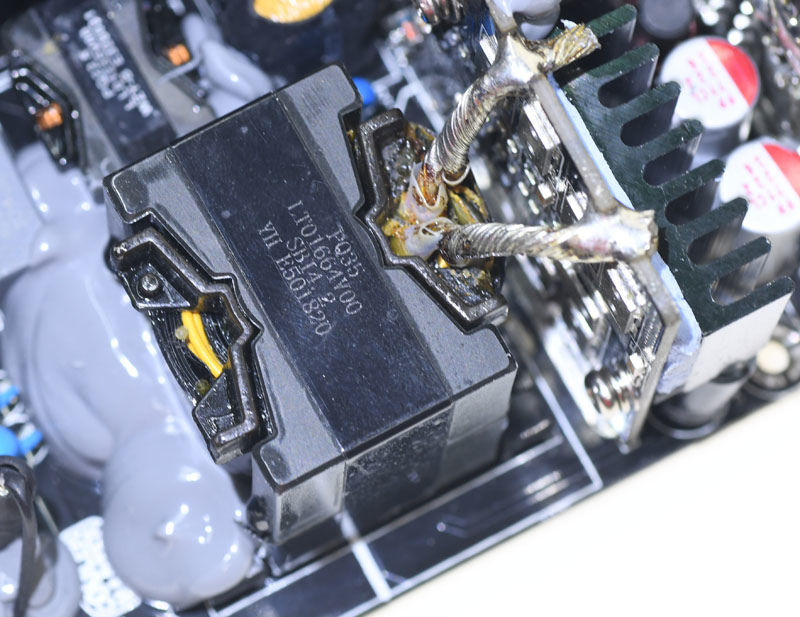

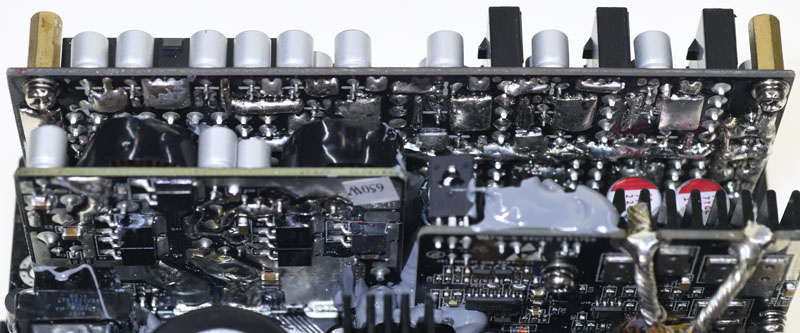

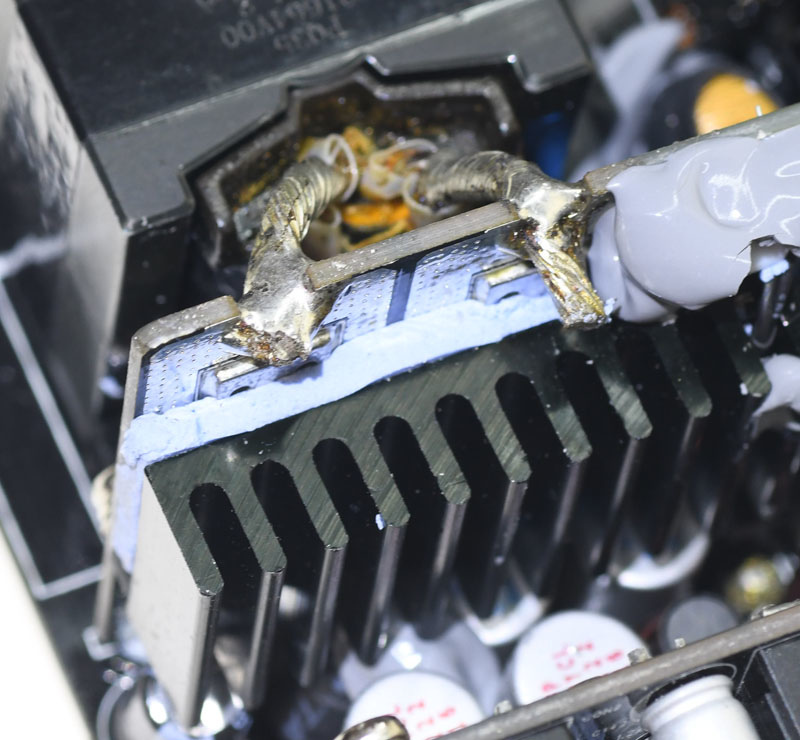

▼主變壓器與二次側子卡連接處近照,該處背後加上數個塊狀金屬片,增加電流承載能力及加強散熱


▼二次側子卡背面靠近主變壓器處有一顆ON SEMI安森美FAN3224T TTL輸入雙非反向輸出4A高速閘極驅動器,用於CU6901VAC驅動二次側同步整流功率元件


▼二次側子卡的12V同步整流功率元件上面覆蓋導熱墊及散熱片

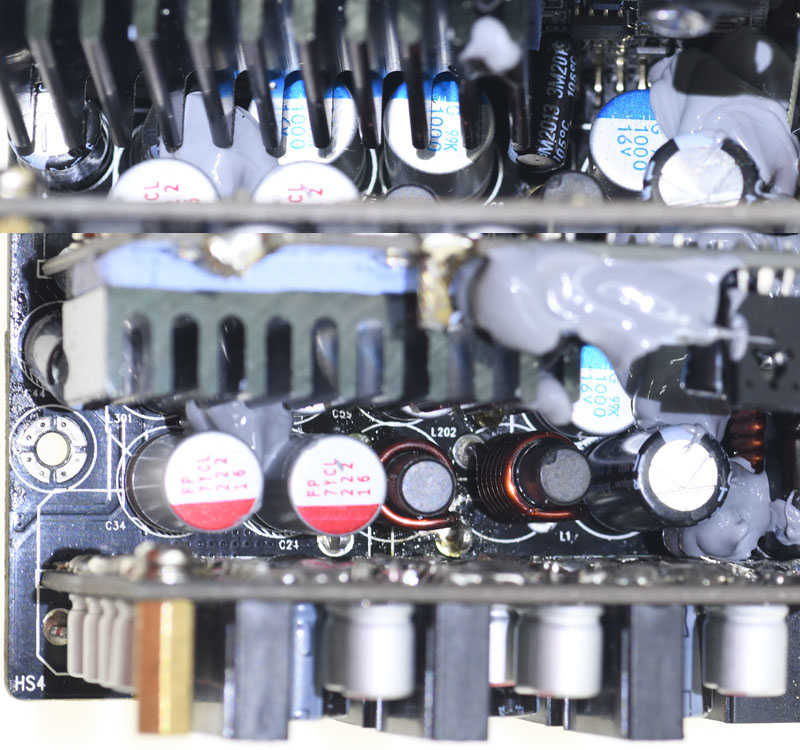

▼12V輸出濾波用Nippon Chemi-con(藍色印刷)/Nichicon(紅色印刷)固態電容、電感及Rubycon電解電容(黑色外皮)


▼DC-DC子卡,負責將12V轉換成3.3V/5V輸出,正面有電感及Nichicon固態電容,子卡最下方安裝一顆ANPEC APW7159C雙通道同步降壓PWM控制器

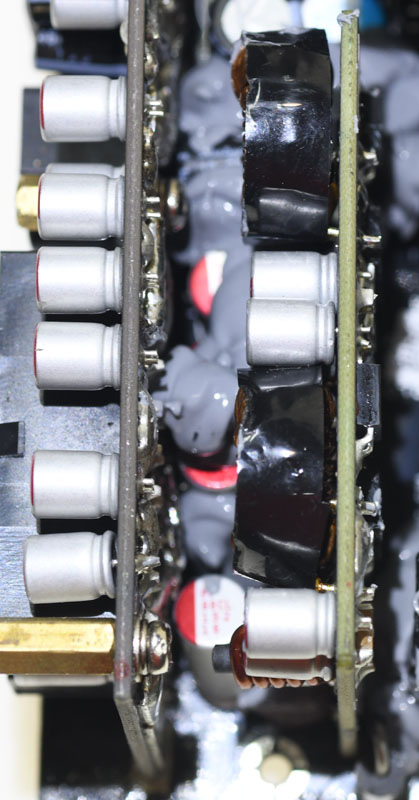

▼DC-DC子卡與模組化輸出插座電路板之間的空間也有Nichicon固態電容,並塗上大量固定膠

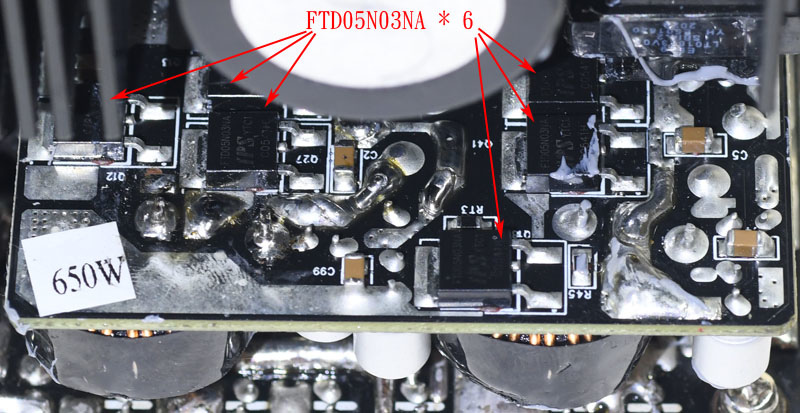

▼DC-DC子卡背面有兩組功率級,每組配置三顆IPS無錫華潤芯功率FTD05N03NA MOSFET,採1HS+2LS方式配置

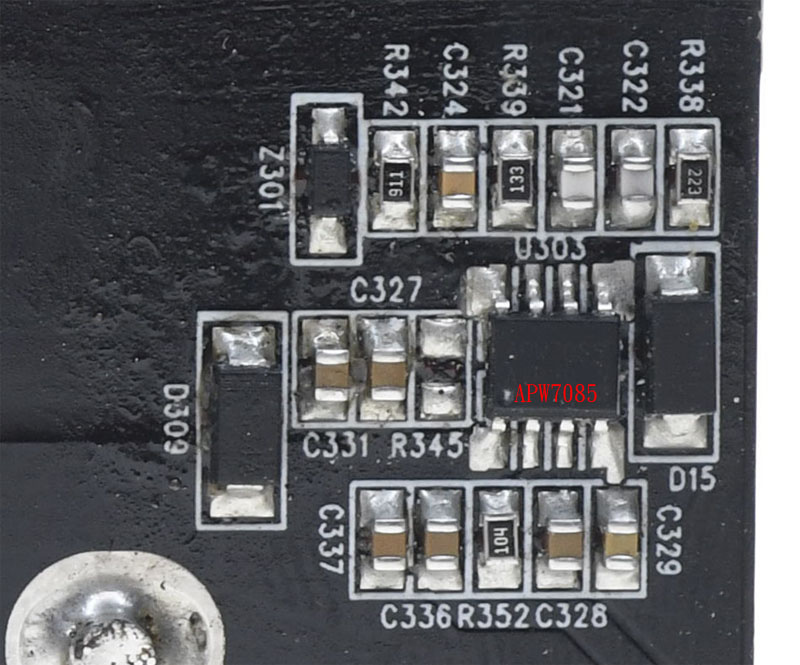

▼裝在電路板背面的-12V DC-DC電源轉換電路,使用ANPEC APW7085 2A 380kHz非同步降壓轉換IC

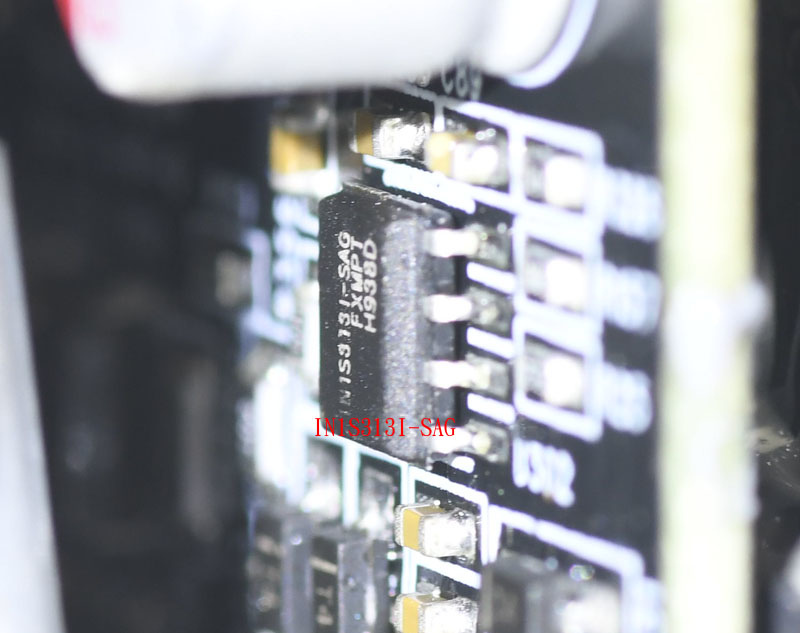

▼裝在DC-DC子卡角落處的IN1S313I-SAG二次側電源管理IC,負責監控輸出電壓/短路及接受PS-ON信號控制、產生Power Good信號


▼模組化輸出插座板背面線路增加塊狀金屬板及大量敷錫,以增加載流能力

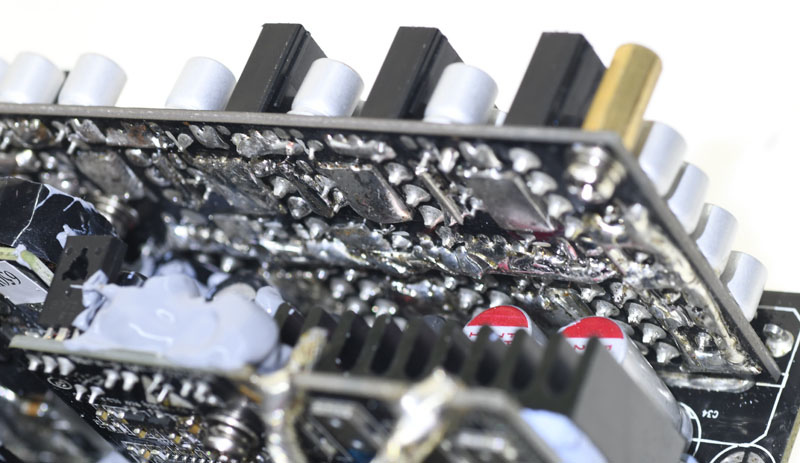

▼模組化輸出插座板背面焊點處近照,部分線路與焊點手工補錫量有點過多,看起來很大一團

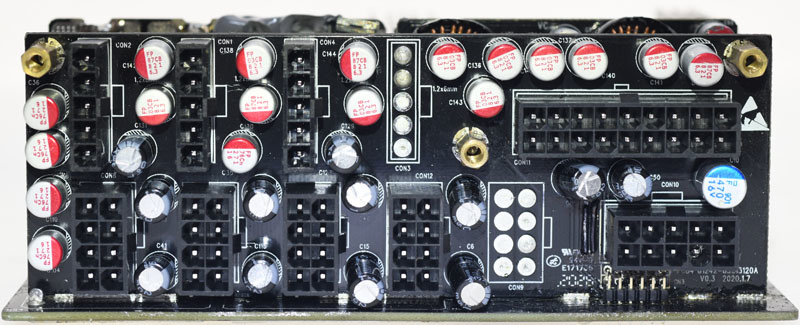

▼模組化輸出插座板正面,加上許多Nichicon/Nippon Chemi-con固態電容及Rubycon電解電容,提高輸出濾波效果


接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南

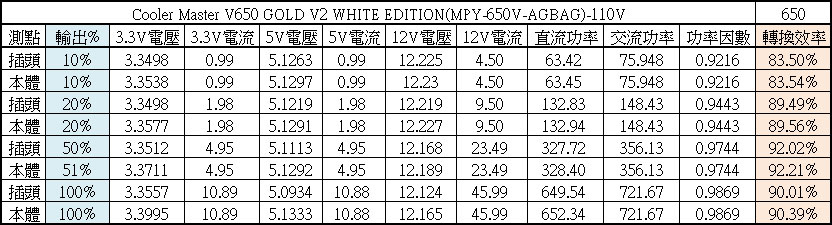

▼Cooler Master V650 GOLD V2白色版於20%/50%/100%下效率分別為89.49%/92.02%/90.01%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異,會對效率產生0.04%至0.38%左右的影響


▼由左至右分別是10%、20%、50%、100%的交流輸入波形(黃色-電壓,紅色-電流,綠色-功率)及諧波量測資訊

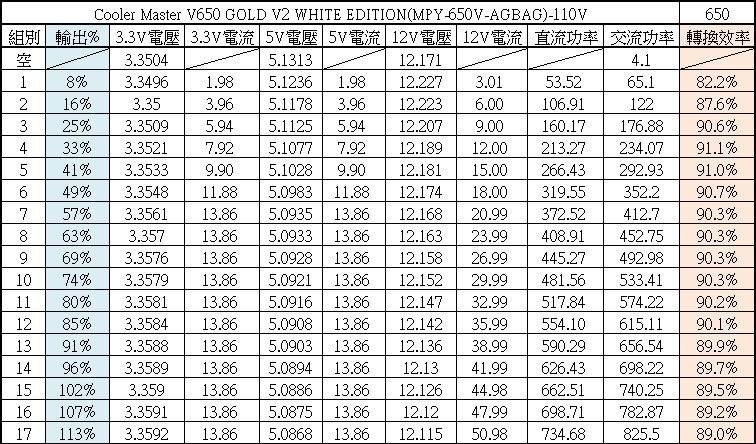

▼進行綜合輸出負載測試,輸出57%時3.3V/5V達到電源供應器標示最大總和功率120W,所以3.3V/5V電流達14A以後就不再往上加,3.3V/5V/12V電壓記錄如下表

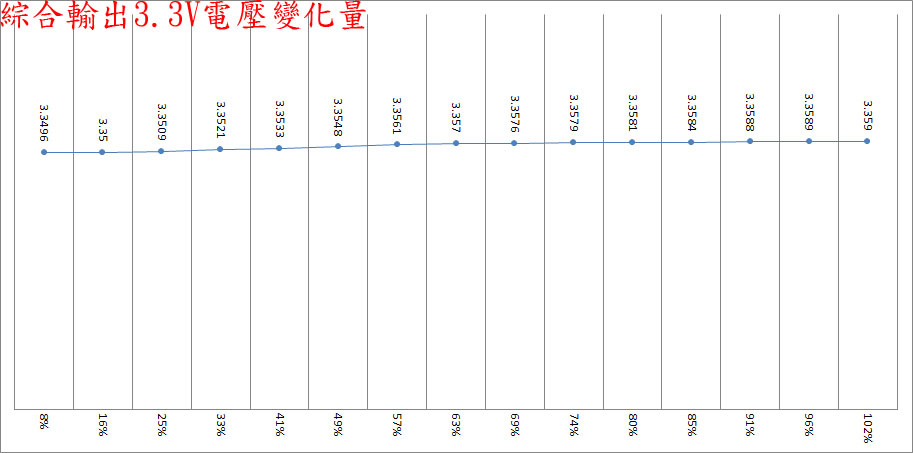

▼綜合輸出8%至102%之間3.3V輸出電壓最高與最低點差異為9.4mV

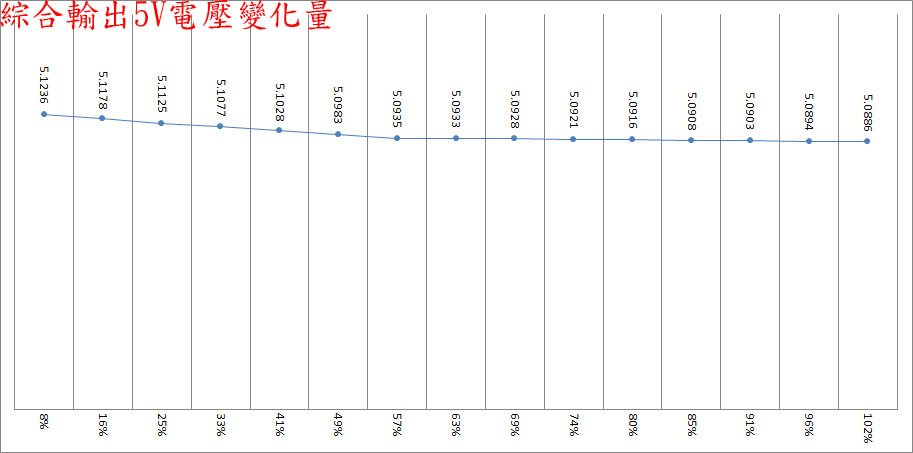

▼綜合輸出8%至102%之間5V輸出電壓最高與最低點差異為35mV

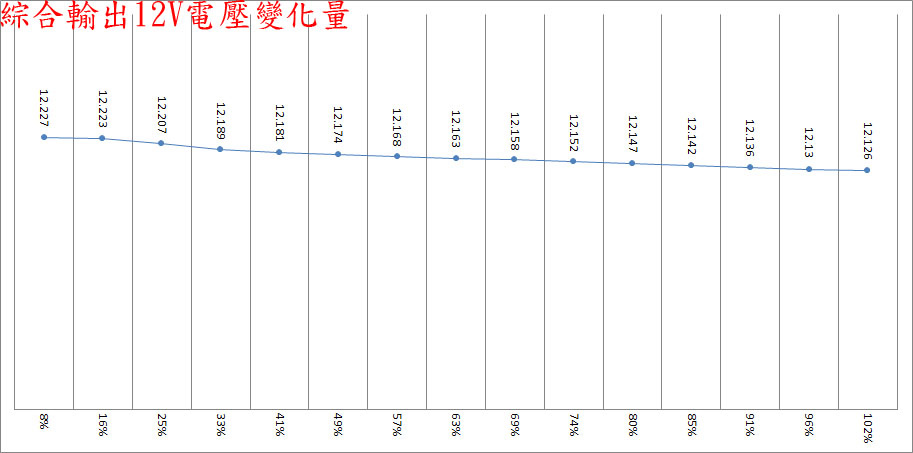

▼綜合輸出8%至102%之間12V輸出電壓最高與最低點差異為101mV

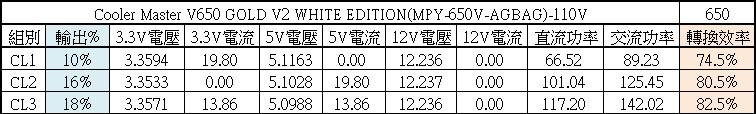

▼偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)

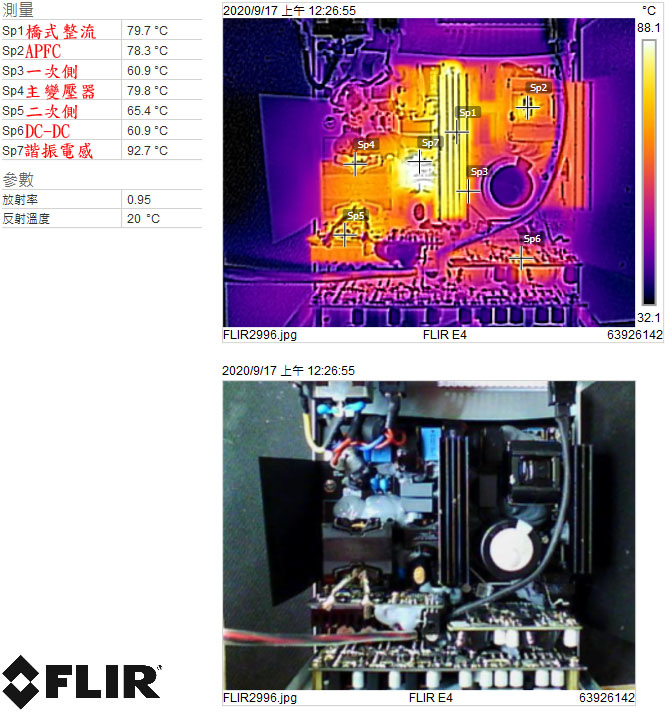

▼綜合輸出測試結束時於102%輸出下電源供應器內部紅外線熱影像圖,溫度由高而低排列分別是諧振電感92.7℃,主變壓器79.8℃,橋式整流79.7℃,APFC電感78.3℃,二次側65.4℃,一次側60.9℃,3.3V/5V DC-DC子卡60.9℃

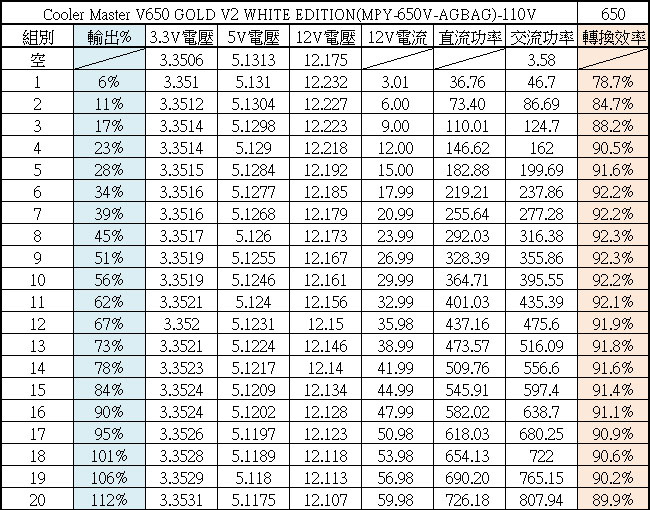

▼進行12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表

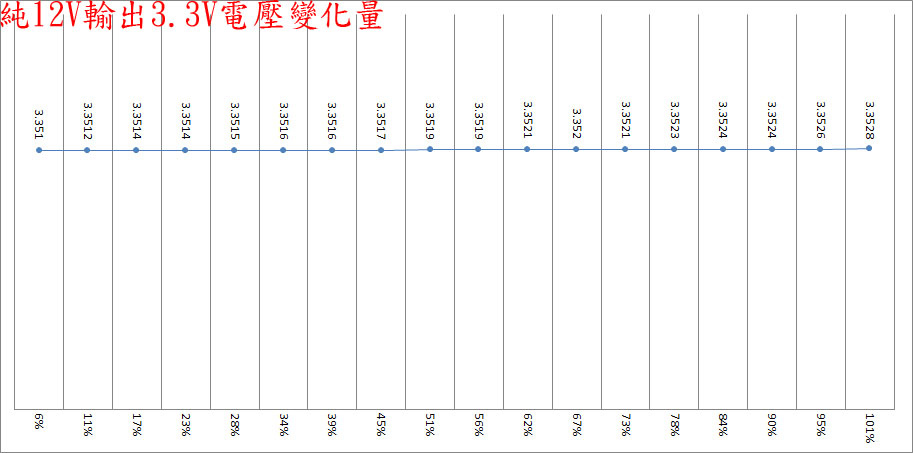

▼純12V輸出6%至101%之間3.3V輸出電壓最高與最低點差異為1.8mV

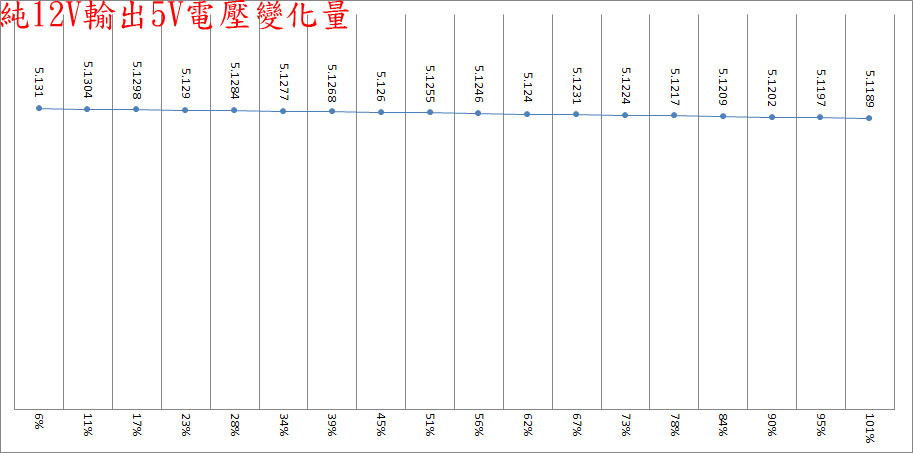

▼純12V輸出6%至101%之間5V輸出電壓最高與最低點差異為12.1mV


▼純12V輸出6%至101%之間12V輸出電壓最高與最低點差異為114mV


▼純12V輸出測試結束時於101%輸出下電源供應器內部紅外線熱影像圖,溫度由高而低排列分別是諧振電感88.9℃,橋式整流78.8℃, APFC電感76.3℃,主變壓器76.3℃,一次側64.5℃,二次側61.5℃,3.3V/5V DC-DC子卡45.4℃

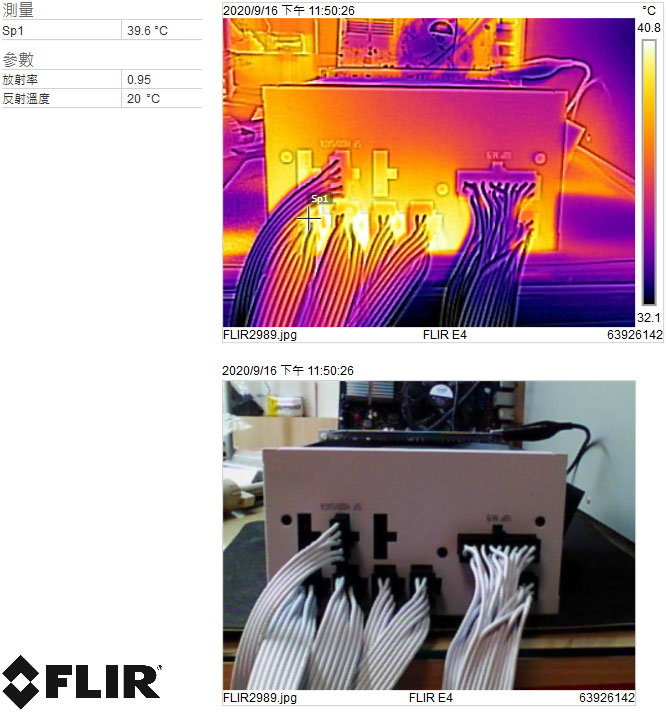

▼純12V輸出測試結束時於101%輸出下電源供應器模組化插座紅外線熱影像圖,溫度較高點為39.6℃

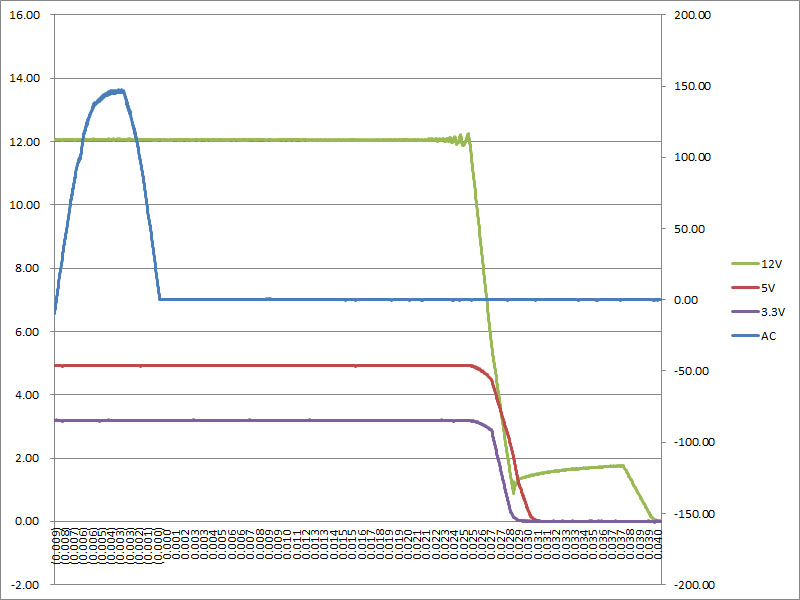

▼3.3V/14A、5V/14A、12V/45A滿載輸出下Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,12V於24ms至驟降轉折點,符合Intel制定Hold-up time需高於16ms的要求


▼接通AC電源輸入到3.3V/14A、5V/14A、12V/45A滿載輸出下Soft-start time時序圖,從交流接通處當成起點(0.000s)時,各路電壓輸出於85ms時呈現穩定,12V上升時間為10ms


以下波形圖,CH1黃色波型為動態負載電流變化波型,CH2藍色波形為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型

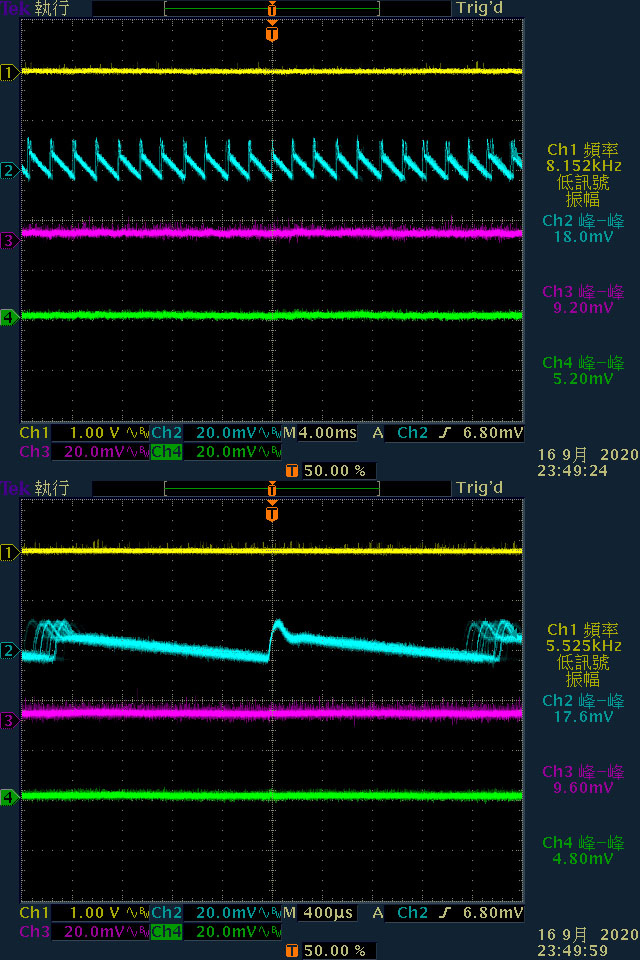

▼當輸出無負載時,因這時電路處於空載運作模式,12V輸出有鋸齒波狀漣波出現,其值為18mV


▼輸出12V/1A,12V輸出鋸齒波狀漣波頻率提高,其值為22mV


▼輸出12V/3A,12V輸出鋸齒波狀漣波消失,直到12V/12A均為如此


▼輸出12V/13A,12V輸出漣波如下圖,其值為22mV

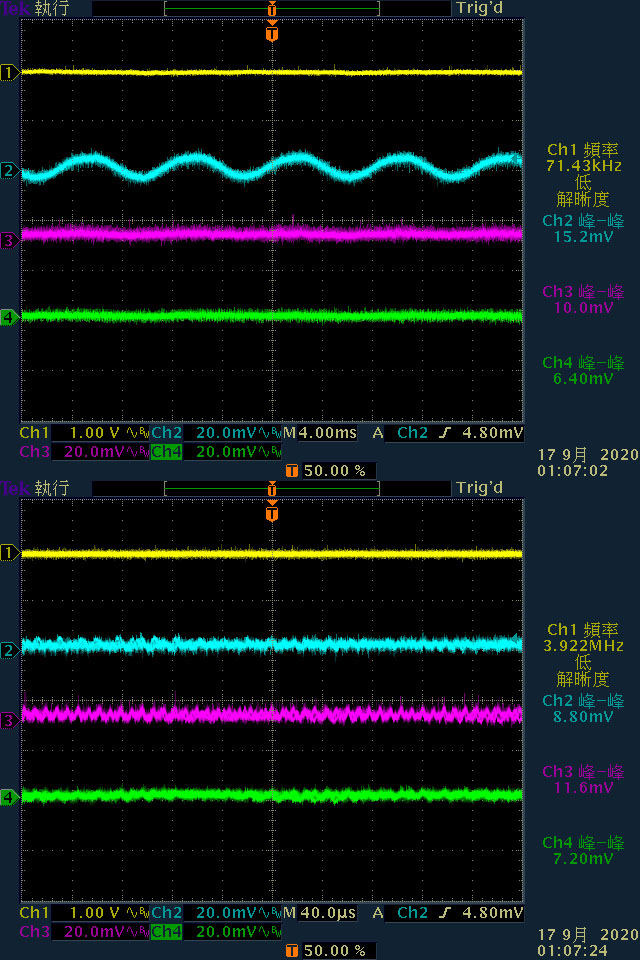

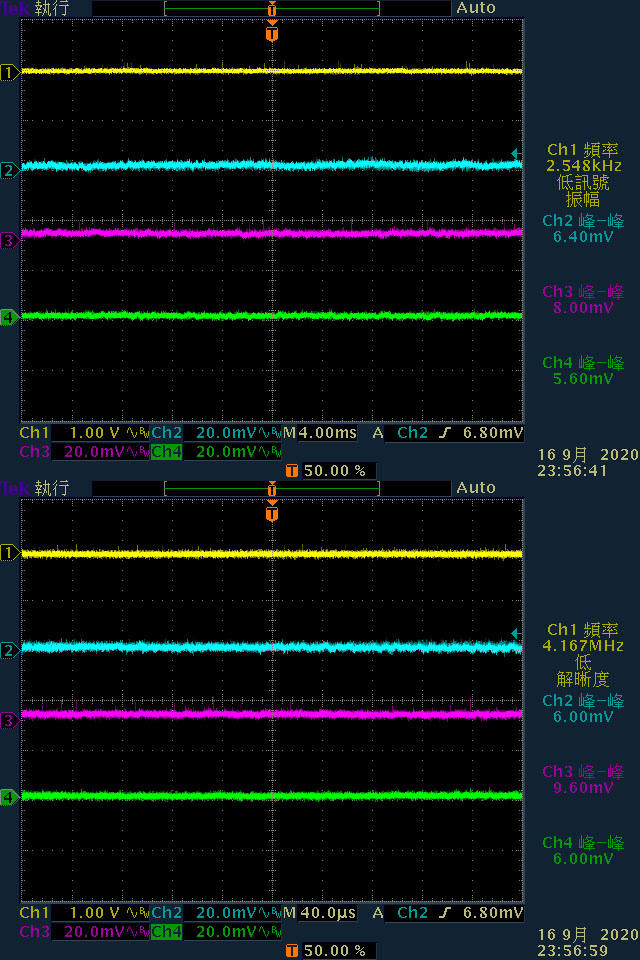

▼於3.3V/14A、5V/14A、12V/45A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為15.2mV/10mV/6.4mV,高頻漣波分別為8.8mV/11.6mV/7.2mV

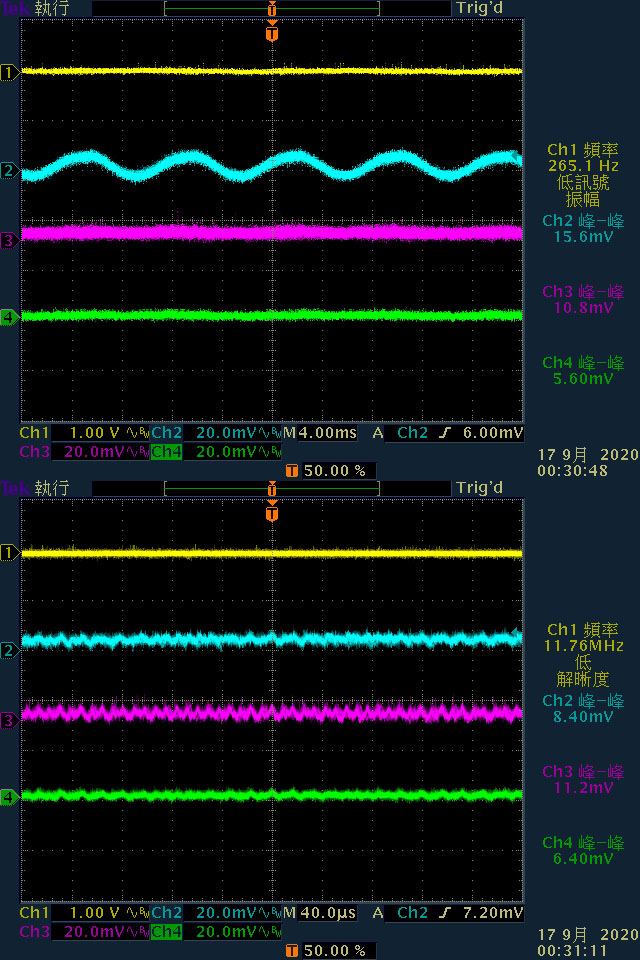

▼於12V/54A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為15.6mV/10.8mV/5.6mV,高頻漣波分別為8.4mV/11.2mV/6.4mV

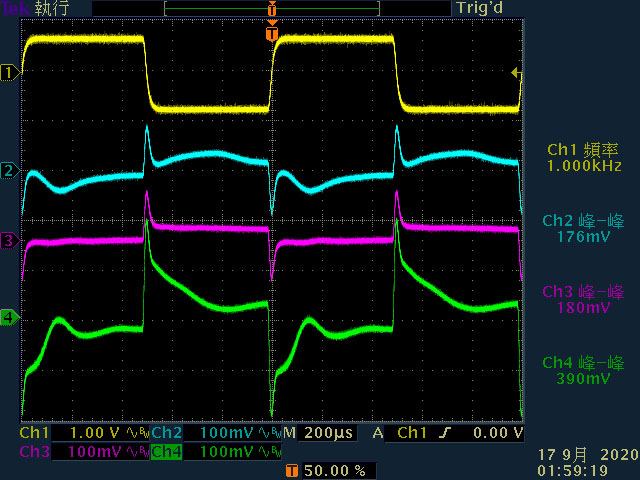

▼3.3V啟動動態負載,最大變動幅度390mV,同時造成5V產生180mV、12V產生176mV的變動,3.3V電壓變動高峰處維持時間在320微秒左右

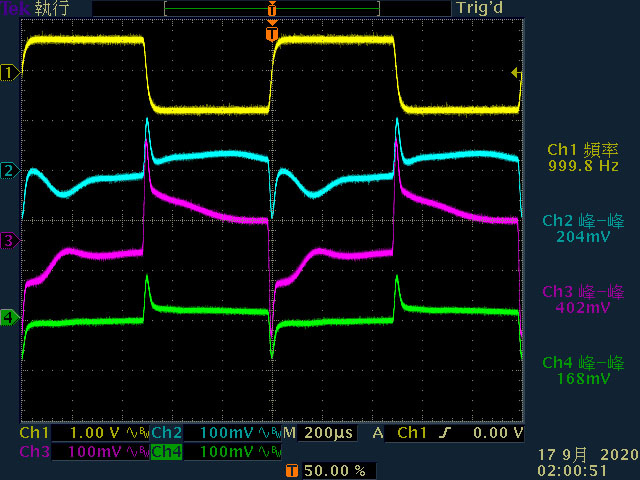

▼5V啟動動態負載,最大變動幅度為402mV,同時造成3.3V產生168mV、12V產生204mV的變動,5V電壓變動高峰處維持時間在320微秒左右

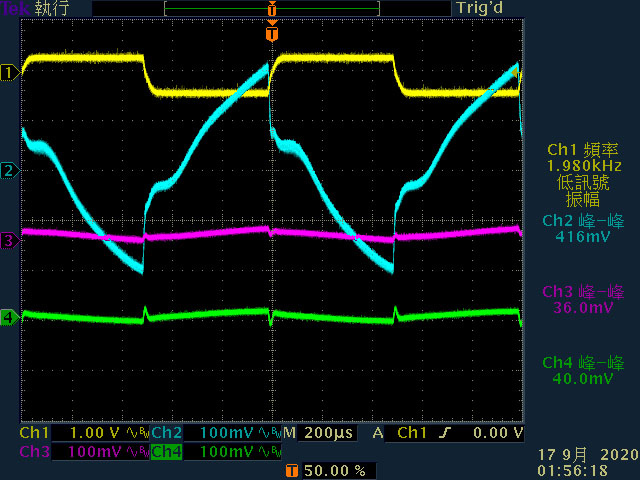

▼12V啟動動態負載,最大變動幅度為416mV,同時造成3.3V產生40mV、5V產生36mV的變動

本體及內部結構心得小結:
◆V系列GOLD V2代工廠為Gospower高斯寶,與之前MWE Bronze V2(型號MPE開頭)相同
◆全模組化設計,全白外殼搭配白色帶狀線材,CPU供電提供4+4P與8P接頭各一個,未提供小4P接頭或轉接線
◆六角蜂巢網狀風扇進氣口直接沖壓在外殼上
◆風扇模式切換開關焊點/線路、交流輸入插座/總開關焊點、磁芯均包覆套管,交流L/N線採用插片式連接器,主電路板保險絲有包覆套管,突波吸收器沒有包覆套管
◆電路板正面使用非常多的固定膠,尤其是一次側區域,輔助電源電路IC整個被膠完全覆蓋住
◆主電路板與模組化插座板背面部分線路除敷錫外,還加上塊狀金屬板增強載流,不過部分區域及焊點手工補錫量有點過多,看起來很大一團
◆採用虹冠方案APFC、半橋LLC諧振與同步整流輸出12V,並透過DC-DC轉換3.3V/5V/-12V
◆APFC功率元件使用ST與CREE/wolfspeed,一次側功率元件使用深圳尚陽通,3.3V/5V DC-DC使用無錫華潤芯功率,APFC及一次側使用全絕緣封裝MOSFET
◆主變壓器二次側繞組直接焊接至二次側子卡上方焊點,二次側同步整流功率元件裝在子卡上,使用導熱墊與散熱片覆蓋,子卡也加上塊狀金屬板增強載流
◆APFC電容為TK東信工業,其他電容為Nippon Chemi-con/Nichicon固態電容及Rubycon電解電容
◆使用的獨立電源管理IC僅具備OVP/UVP/SCP,3.3V/5V的OCP由DC-DC完成,12V的OCP則是採OPP設定

各項測試結果簡單總結:
◆Cooler Master V650 GOLD V2白色版於20%/50%/100%下效率分別為89.49%/92.02%/90.01%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
◆Cooler Master V650 GOLD V2白色版的功率因數修正,滿足80PLUS金牌認證要求的輸出50%下功率因數大於0.9
◆偏載測試,12V維持空載,測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化,均無出現超出±5%範圍情形
◆從紅外線熱影像圖來看,諧振電感有最高的溫度,橋式整流/APFC電感/主變壓器同樣有明顯溫度
◆全負載輸出時,切斷AC輸入模擬電力中斷,24ms後12V至驟降轉折點,符合Intel制定Hold-up time需高於16ms的要求
◆AC電源接通到各輸出全負載狀態下,各路電壓達到穩定的時間在85ms,12V上升時間為10ms
◆輸出漣波測試,空載下12V輸出有鋸齒狀漣波,12V輸出1A時鋸齒狀漣波頻率提高,12V輸出3A時鋸齒狀漣波消失,直到12V輸出13A再度出現漣波;於3.3V/14A、5V/14A、12V/45A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為15.2mV/10mV/6.4mV;於12V/54A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為15.6mV/10.8mV/5.6mV
◆動態負載測試,3.3V/5V/12V的最大變動幅度分別為390mV/402mV/416mV,3.3V/5V電壓變動高峰處維持時間在320微秒左右
◆3.3V過電流截止點在37A(185%),5V過電流截止點在36A(180%),12V過電流截止點在70A(129%)

報告完畢,謝謝收看
