MONTECH君主AIR 100 ARGB機殼特色:
●活動絞鍊及磁吸固定無打孔強化玻璃透明側板,開啟方便
●提供最多8顆120mm風扇安裝空間,前方/上方/後方/電源艙上方網狀隔板均有預留安裝風扇的位置,上方可安裝240mm水冷排,前方可安裝280mm水冷排
●前方隨附3顆120mm ARGB風扇,後方隨附1顆120mm ARGB風扇
●內建燈光控制板可連接4組ARGB燈效裝置,除了從頂部按鈕切換預設燈效,也能與支援ARGB主機板連動控制
●前方配置磁吸式細網孔金屬面板,上方配置磁吸式過濾網,底部配置嵌入式過濾網
●頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB2.0 Type-A
●下方空間的可拆卸式硬碟架,可安裝2顆3.5吋硬碟/2.5吋SSD,其中一個安裝槽位具備活動抽取架
●底板背面活動式固定架可安裝2顆2.5吋SSD,也可將固定架安裝至電源艙上方網狀隔板預留位置處



MONTECH君主AIR 100 ARGB機殼規格:
本體尺寸:405x210x425mm
可安裝主機板種類:Micro ATX、ITX
前置I/O埠:2個USB3.2 Gen1 Type-A、1個USB2.0 Type-A、耳機、麥克風
下方硬碟架3.5吋/2.5吋安裝空間:2個(安裝空間共用)
底板2.5吋活動式固定架安裝空間:2個(隨附2個活動式固定架)
電源艙網狀隔板2.5吋活動式固定架安裝空間:2個
標準擴充槽:4個
前方風扇:3個120mm/2個140mm(隨附3個120mm ARGB風扇)
上方風扇:2個120mm/140mm
後方風扇:1個120mm(隨附1個120mm ARGB風扇)
電源艙上方網狀隔板風扇:2個120mm
過濾網:前方磁吸式細網孔金屬面板,上方磁吸式過濾網,下方嵌入式過濾網
可安裝CPU散熱器最大高度:161mm
可安裝顯示卡最大長度:330mm
前方可安裝水冷排尺寸:120/140/240/280mm
上方可安裝水冷排尺寸:120/140/240mm(受到主機板上方元件及記憶體高度限制)
後方可安裝水冷排尺寸:120mm

▼此面外箱有商標、顏色標示、標語、易碎警告標誌、外觀單線圖、產品名稱


▼此面外箱有產品名稱、商標、英文產品簡介、外觀單線圖、多國語言特色說明


▼外箱左右兩側有正面單線圖、產品名稱、商標、提把開口、規格表、QR碼、廠商資訊、條碼、顏色標示


▼外箱頂部與底部有商標、標語、產品名稱、易碎警告標誌


▼白色版MONTECH君主AIR 100 ARGB外觀,正面配置可阻擋大顆灰塵的磁吸式細網孔金屬面板,左側配置活動鉸鍊及磁吸式固定的強化玻璃側板


▼正面細網孔金屬面板採用下方卡榫、上方/中間磁吸固定,方便拆卸清潔。拆下面板後可直接看到內部風扇


▼細網孔金屬面板及正面外框背面照,外框背面上方/中間設置磁鐵(紅色箭頭),下方有3個卡榫開孔


▼正面取下外框後的樣子,風扇安裝在外側,可以安裝3個120mm/2個140mm風扇,可安裝水冷排尺寸為120/140/240/280mm,長條形螺絲孔可增加安裝的彈性,出廠時已預先安裝3顆120mm ARGB風扇


▼機殼頂部網狀通風口配置磁吸式過濾網,可以安裝2個120mm/140mm風扇,可安裝水冷排尺寸為120/140/240mm(受到主機板上方元件及記憶體高度限制),鎖點為標準圓孔,安裝位置固定不可調整


▼機殼頂部右前方縱置式I/O埠、按鈕與指示燈,由前(圖左)至後(圖右)分別是電源按鈕、電源/硬碟指示燈、重置按鈕(燈光控制按鈕)、2個USB3.2 Gen1 Type-A(藍)、1個USB2.0 Type-A(黑)、耳機3.5mm插座、麥克風3.5mm插座


▼機殼底部方型腳座有防滑墊,電源供應器進氣口配置嵌入式過濾網,可拆卸式硬碟架具備兩個安裝位置,並有對應的卡榫及螺絲鎖點(紅色/綠色箭頭)


▼機殼後方可以安裝1個120mm風扇,水冷排尺寸可以裝到120mm,6段式螺絲孔位可調整安裝位置,下方電源供應器安裝螺絲孔提供正/反安裝方向孔位


▼4個標準擴充槽上方壓板採用手轉螺絲固定


▼左側強化玻璃側板其中一邊安裝鉸鍊,另一邊安裝拉環把手,讓側板可以像門一樣開關,並透過磁吸方式固定


▼把手上的拉環收起(左)與展開(右)示意圖


▼鉸鍊為活動式,打開後將側板往上提,就可分離


▼強化玻璃側板左右兩邊黏貼金屬條,因為金屬條與強化玻璃左右邊緣切齊,且上下邊緣沒有保護,取放時仍要避免直接撞擊強化玻璃。搬動機殼前為了避免強化玻璃側板意外開啟,最好額外黏貼固定


▼機殼左側面結構,主機板安裝底板上方鏤空,方便拆裝CPU散熱器背板,主機板/介面卡安裝區與電源艙採隔離設計,維持內部整潔,底板上方/前端、電源艙上方網狀隔板都設有穿線用開孔


▼機殼頂部有略為加高,降低安裝水冷排時與主機板發生干涉情形。前方安裝水冷排時,水冷排裝在內側,風扇裝在外側

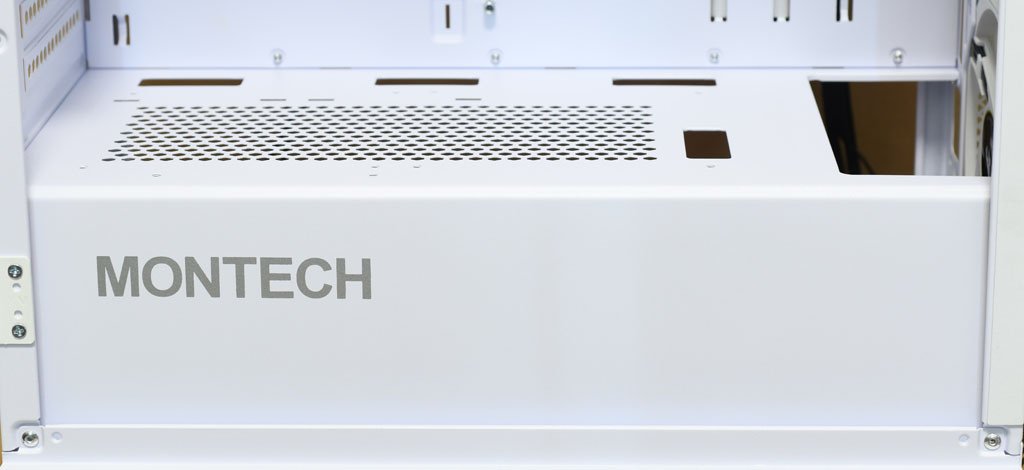

▼電源艙隔板側面印上MONTECH


▼電源艙上方網狀隔板有2個120mm風扇鎖點(紅色箭頭)及2個2.5吋SSD固定架預留位置(綠色箭頭)


▼後方預先安裝1顆120mm ARGB風扇,4個標準擴充槽之間有支架,擴充槽擋板上有通風口。所有擴充槽使用一次性擋板,拆除後無法裝回


▼隨附4顆120mm ARGB風扇,乳白色扇葉搭配白色外框,外框中央貼上商標貼紙,風扇電源線路為3pin,燈光線路為3pin ARGB母頭,長度均為50公分


▼白色外框四個側面均有網狀開孔


▼隨附1條3pin一對四風扇分接線,1個3pin插頭分接出4個3pin插座


▼機殼右側面的側板使用手轉螺絲固定


▼側板打開後


▼將線路撥開以後,可清楚看到機殼右側面結構,底板上設置3條白色魔鬼氈束帶及多個固定線路用架橋凸起


▼活動式硬碟架拆除底部固定螺絲及手轉螺絲後,可調整安裝位置,不裝硬碟架時可獲得最大電源供應器安裝空間


▼燈光控制板,可以連接4個3pin ARGB燈效裝置,並可透過按鈕切換燈光模式、開啟/關閉燈光,也可連接支援ARGB的主機板連動控制。除了隨附的3條魔鬼氈束帶外,底板架橋凸起處(紅色箭頭)也可用來固定線路


▼燈光控制板連接線組,上面為+5V取電用SATA電源接頭,下面為3pin ARGB母座


▼底板上有2個2.5吋SSD固定架,鬆開手轉螺絲就可取下,固定架上的螺絲孔可安裝2.5吋SSD。除了底板上的預留位置,固定架也可以裝到電源艙上方網狀隔板的預留位置


▼可拆卸式硬碟架的活動抽取架,底部螺絲孔可對應3.5吋硬碟(藍色箭頭)/2.5吋SSD(綠色箭頭),另外3.5吋硬碟也可用抽取架兩側凸出卡榫(紅色箭頭)達成免螺絲固定


▼活動抽取架安裝3.5吋硬碟/2.5吋SSD示意圖


▼活動抽取架安裝3.5吋硬碟/2.5吋SSD後SATA電源/信號連接埠位置示意圖


▼可拆卸式硬碟架頂部螺絲孔也可安裝1顆3.5吋硬碟/2.5吋SSD


▼機殼與主機板連接線組,1為耳機麥克風插座內接接頭,2為USB2.0 Type-A內接接頭,3為USB3.2 Gen1 Type-A內接接頭,4為重置按鈕(也可當作燈光控制按鈕),5為硬碟指示燈,6為電源指示燈,7為電源按鈕


▼配件包內有安裝說明、3.5吋硬碟螺絲(1)、主機板銅柱/2.5吋SSD螺絲(2)、電源/介面卡螺絲(3)、主機板銅柱(4)、風扇螺絲(5)、塑膠束帶(6)、蜂鳴器(7)


▼燈光控制板預設燈效模式示範:

不錯的點:
◆左側強化玻璃側板使用絞鍊及磁吸式固定,用手即可輕鬆開啟及拆裝
◆前方/上方/後方/電源艙上方網狀隔板可提供最多8顆120mm風扇安裝空間,並隨附4個120mm ARGB風扇,前方水冷排可裝到280mm,上方水冷排可裝到240mm,後方水冷排可裝到120mm
◆前方配置磁吸式細網孔金屬面板,上方配置磁吸式過濾網,拆裝與清潔都很方便
◆下方可拆卸式硬碟架可安裝2顆3.5吋硬碟/2.5吋SSD,其中1個槽位具備活動抽取架
◆底板背面活動固定架可安裝2顆2.5吋SSD,也可將活動固定架移到電源艙上方網狀隔板預留位置處
◆內建燈光控制板可連接4組ARGB燈效裝置,除了用按鈕切換預設燈效,也能與支援ARGB主機板連動控制

可改進的點:
◆底部配置的過濾網採嵌入式固定,拆裝不易
◆強化玻璃左右邊緣與金屬條邊緣切齊,上下邊緣未有保護,取放時仍需注意避免直接撞擊玻璃部分
◆考量目前主機板前置Type-C比例增加,應可配置一組前置Type-C,增加擴充性
◆擴充槽檔板為一次性設計,拆卸後即無法裝回
◆活動硬碟架上層3.5吋硬碟/2.5吋SSD安裝位置採螺絲固定,拆裝稍嫌不便

報告完畢,謝謝收看
