感謝網友出借此條線供在下測試

特色:
●A-C、A-Lightning、A-Micro USB、C-C、C-Lightning、C-Micro USB六種轉接組合
●充電與480Mbits資料傳輸
●N52磁吸扣環
●鋅鋁合金外殼

▼包裝盒正面有InCharge 6字樣,包裝側面有商標,包裝背面有中文產品資訊貼紙及條碼

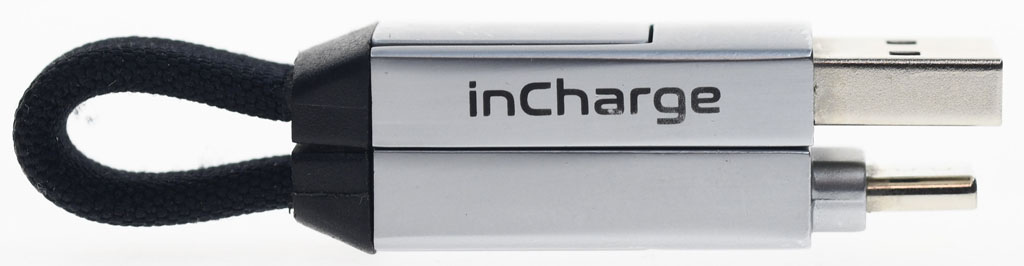

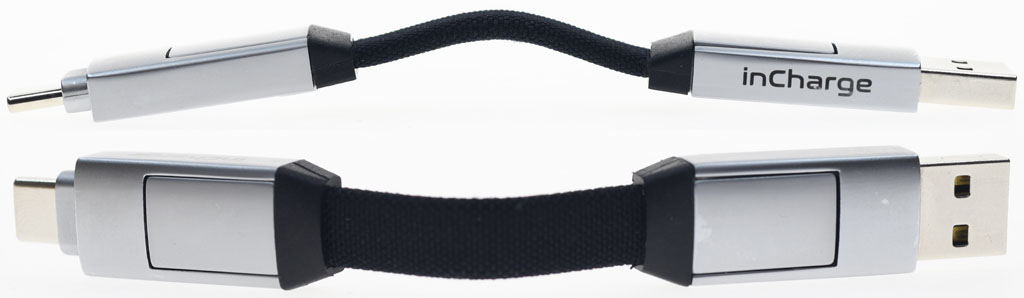

▼線材外觀,兩端接頭透過磁吸扣環結合後,就可將線材掛在鑰匙圈/皮包/背包/識別證上,方便隨身攜帶


▼將磁吸扣環分開後,可看到兩端接頭之間的尼龍材質編織網包覆帶狀線路,不含兩端接頭及護套的長度為4公分

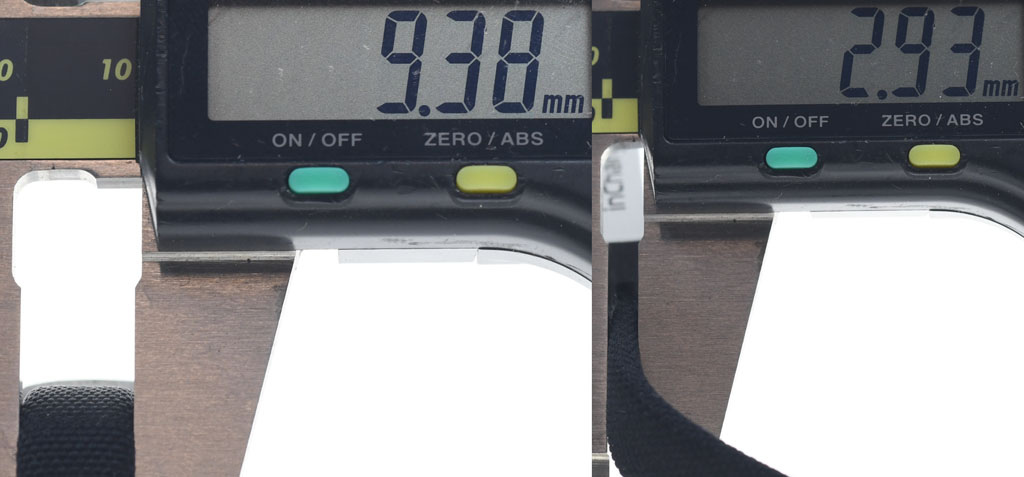

▼帶狀線路寬度為9.4mm,厚度為2.9mm

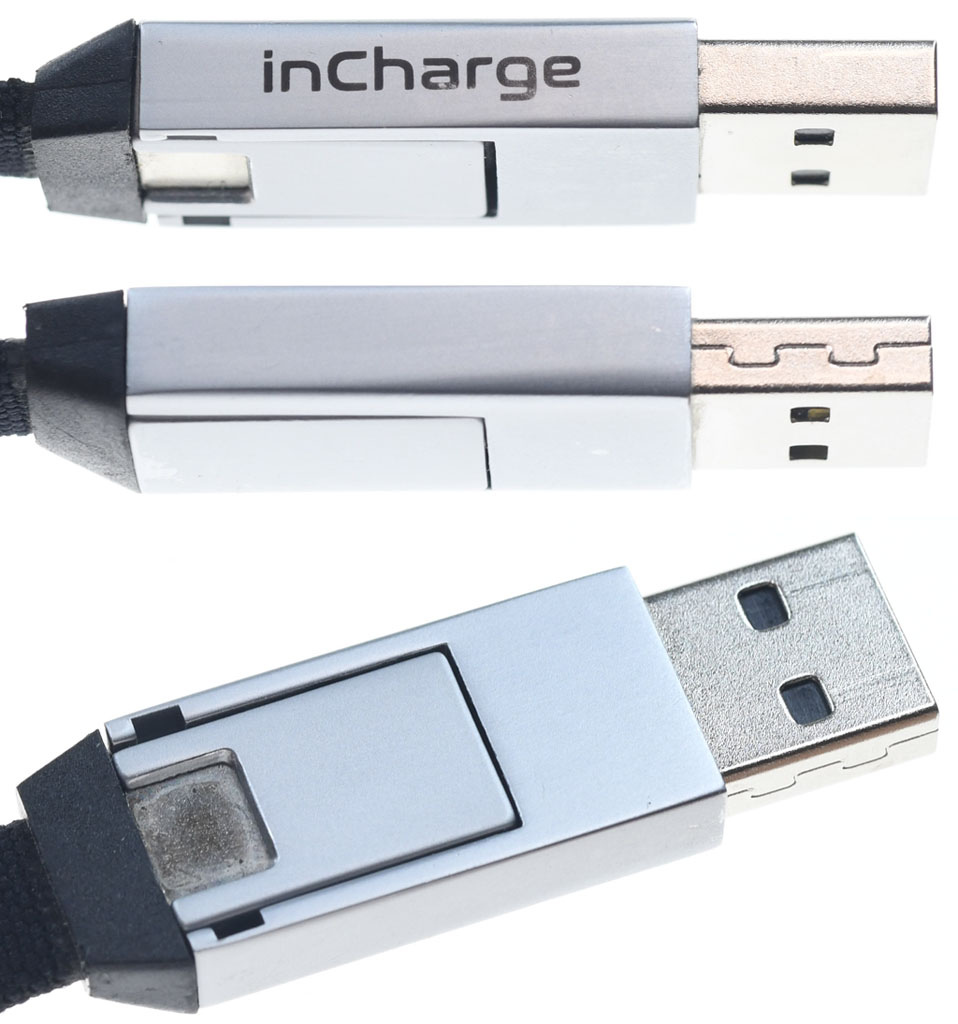

▼USB-A/USB-C一體轉接頭,鋅鋁合金外殼其中一側面有InCharge字樣,其中一面凹陷處有磁吸用磁鐵,外殼與線路相接處有梯形護套


▼USB-A連接器部分兩邊設有活動栓,可以往前拉出分離

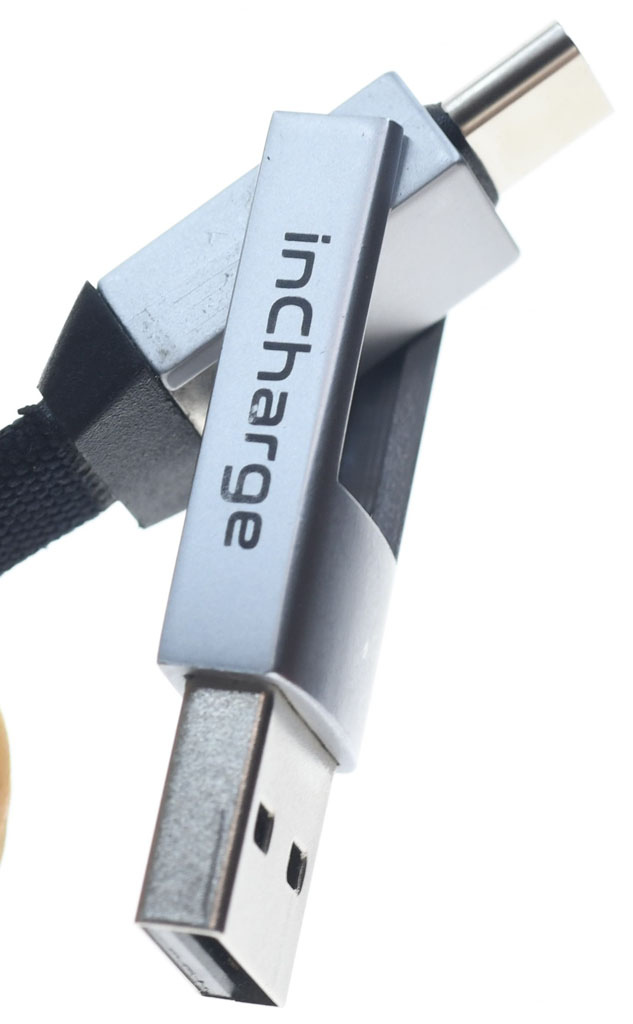

▼分離前端USB-A連接器,露出USB-C連接器示意圖,活動栓讓前端部分可以上下270度移動

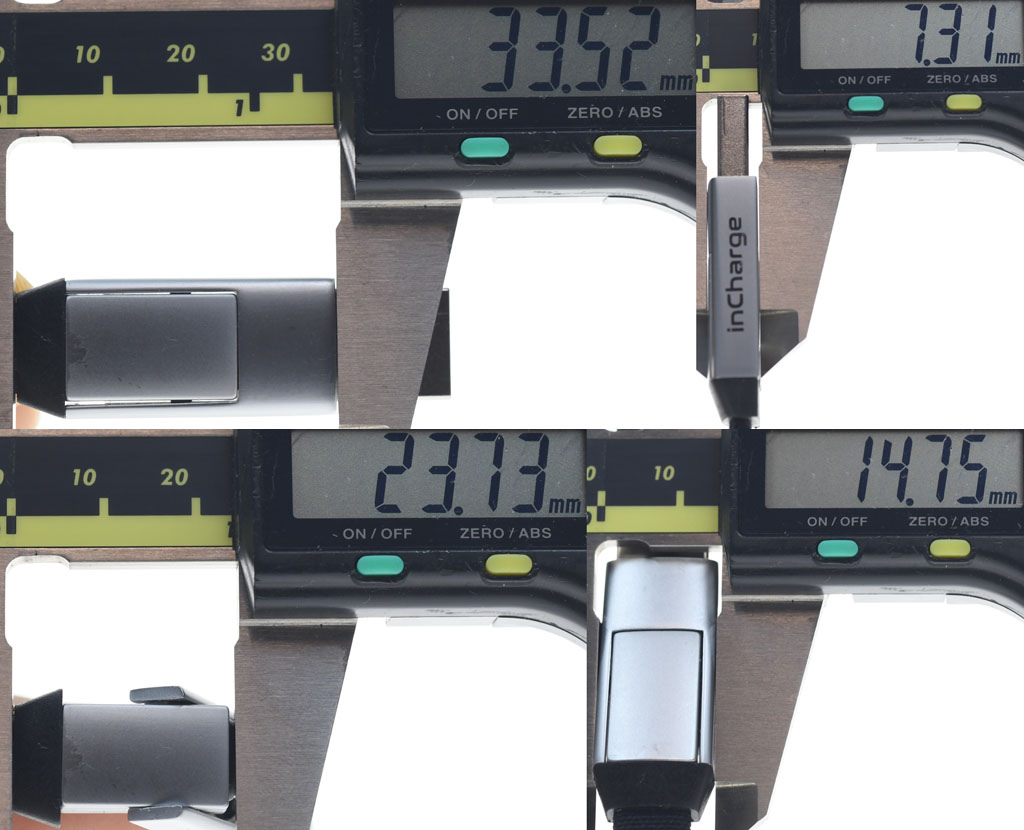

▼USB-A/USB-C一體轉接頭長度33.5mm(分離前)/23.7mm(分離後),寬度14.8mm,厚度7.3mm

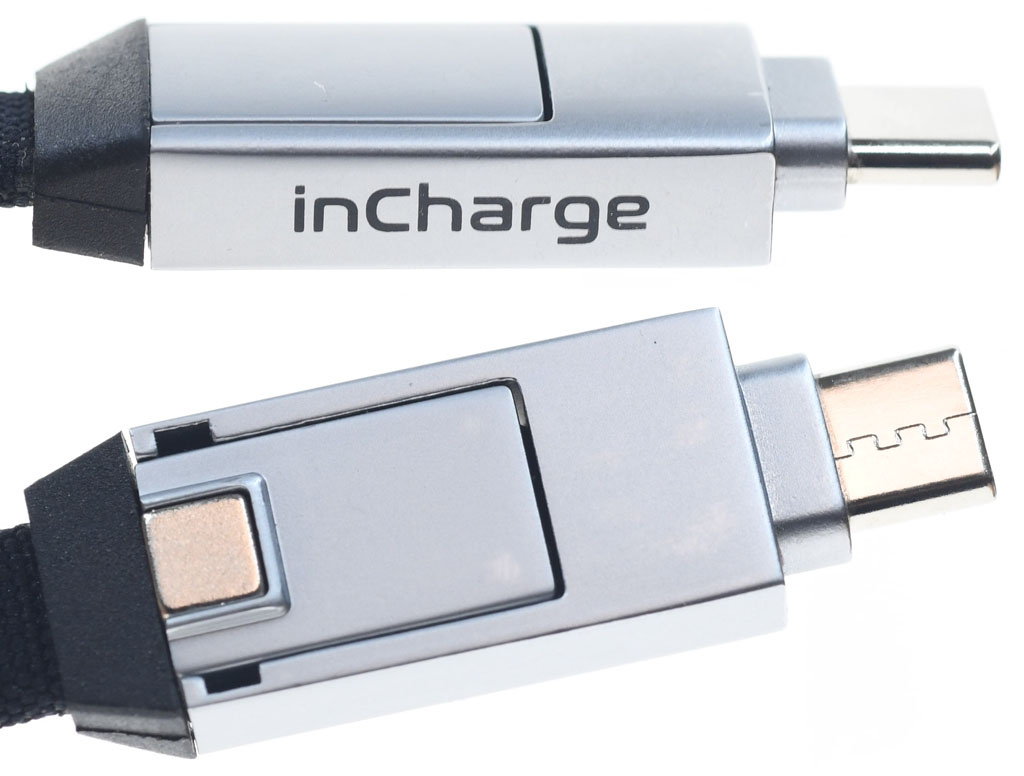

▼USB-C/Lightning/Micro USB一體轉接頭,鋅鋁合金外殼其中一側面有InCharge字樣,其中一面凸起處有磁吸用磁鐵,與另一端接頭凹陷處磁鐵可以結合成磁吸扣環,與線路相接處有梯形護套,USB-C連接器底部有延伸設計,即使裝置有保護殼也可以輕鬆插入


▼USB-C連接器部分兩邊設有活動栓,可以往前拉出分離

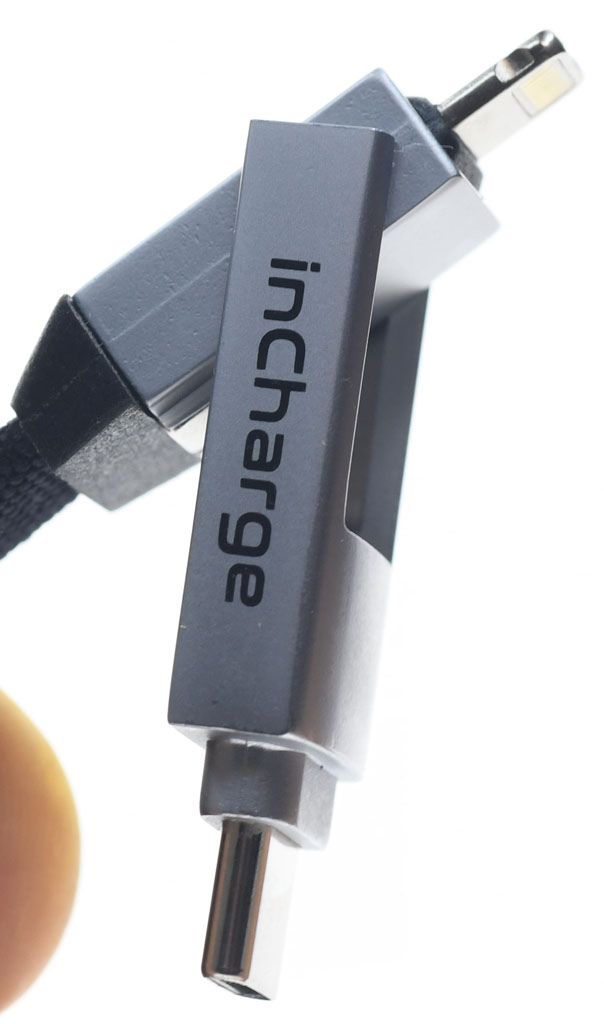

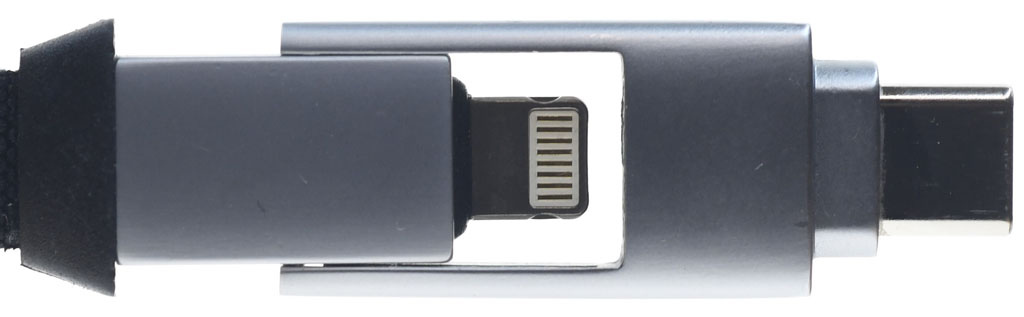

▼分離前端USB-C連接器,露出Lightning連接器示意圖,活動栓讓前端部分可以上下270度移動

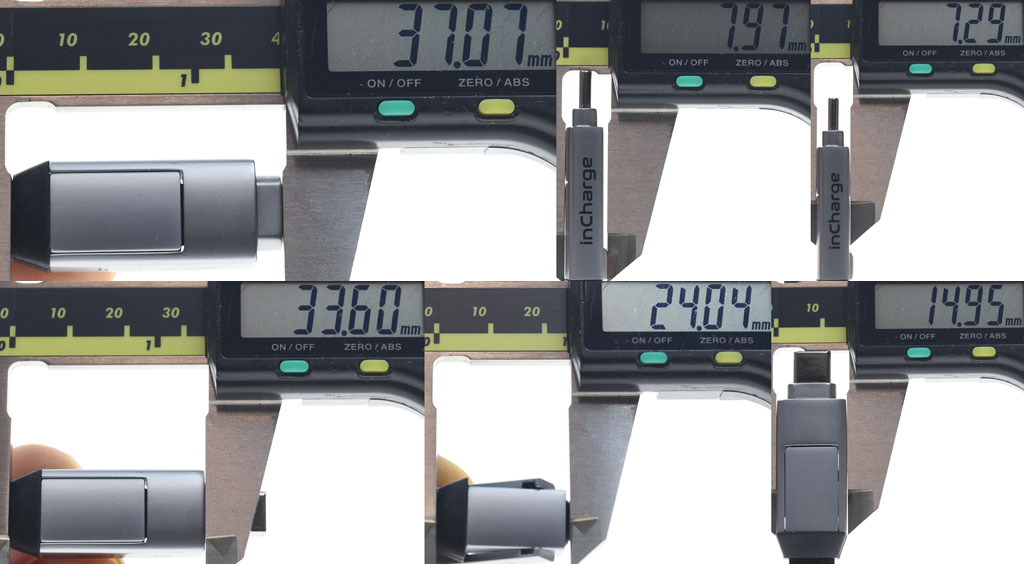

▼USB-C/Lightning/Micro USB一體轉接頭未分離長度37.1mm(含延伸部)/33.6mm(不含延伸部),分離後長度24mm,寬度15mm,厚度8mm(含側面磁鐵)/7.3mm(不含側面磁鐵)

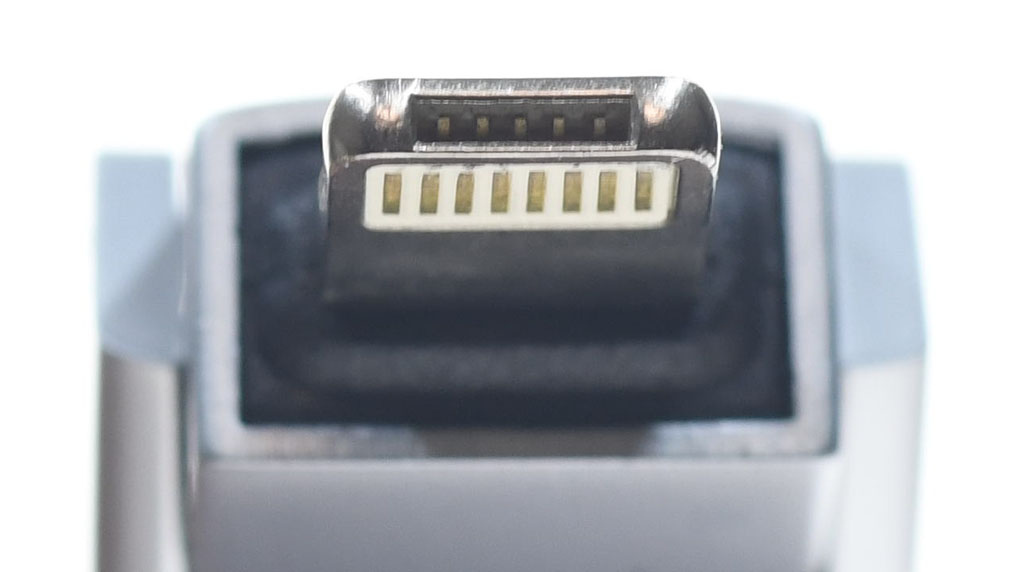

▼Lightning連接器前端小開口部分為Micro USB連接器


▼插入Micro USB座示意圖,只有一個方向可以進去,因為外型沒有防呆,用力硬擠可能會損壞連接器及座

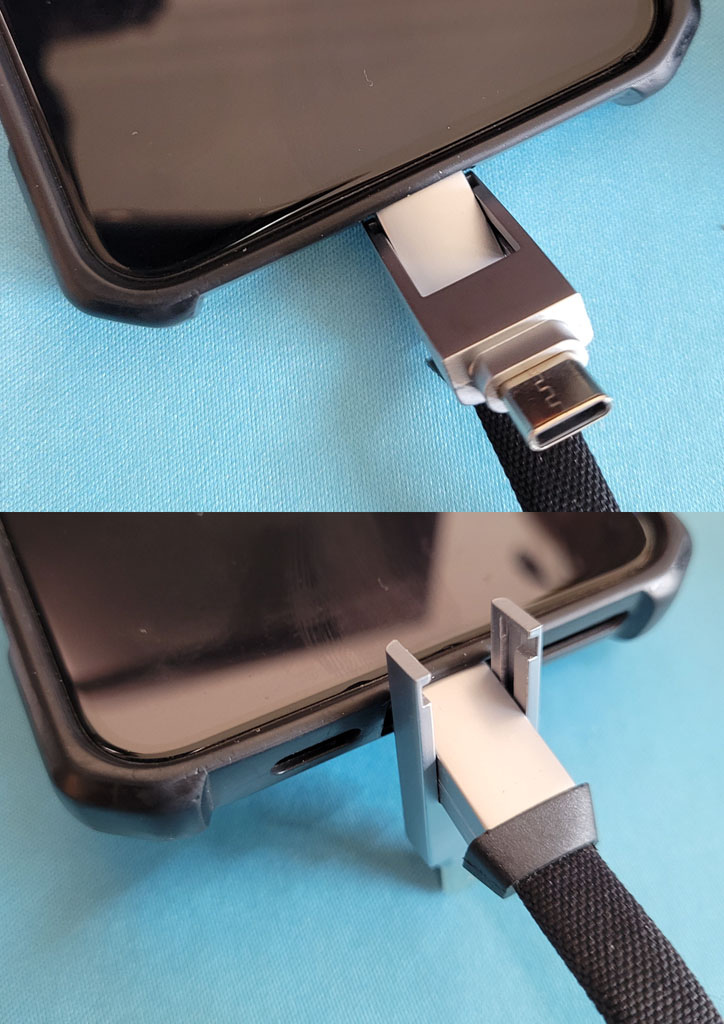

▼分離前端USB-C連接器,露出Lightning連接器插上帶保護殼的Apple iPhone Xs Max手機示意圖

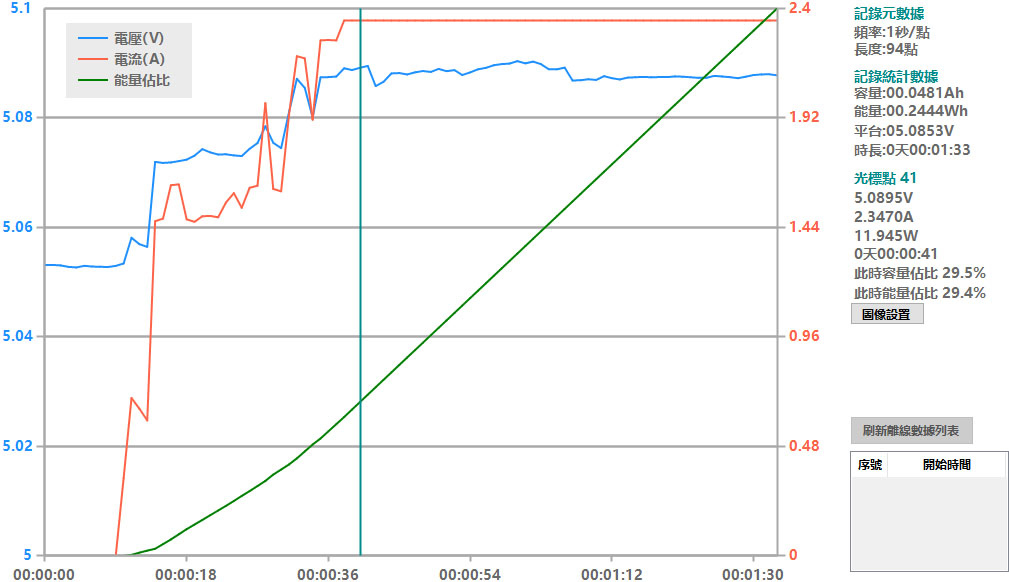

▼隨身版InCharge 6六合一充電傳輸線USB-C to Lightning模式搭配綠聯GaN X 65W 3C1A充電器,對電量20%的iPhone Xs Max進行充電,最大充電功率可達11.95W,沒有啟動快充

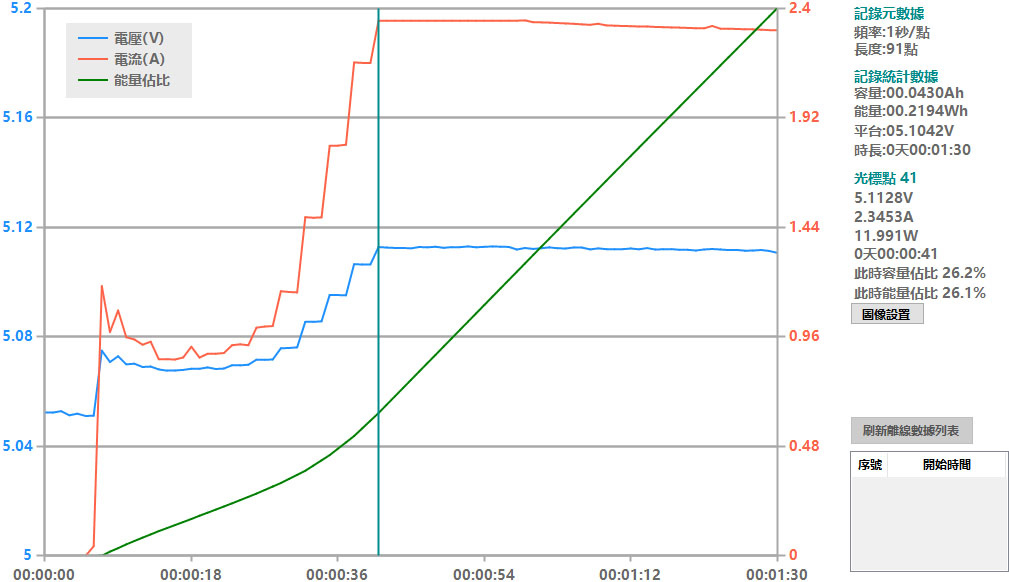

▼隨身版InCharge 6六合一充電傳輸線USB-A to Lightning模式搭配綠聯GaN X 65W 3C1A充電器,對電量20%的iPhone Xs Max進行充電,最大充電功率可達11.99W

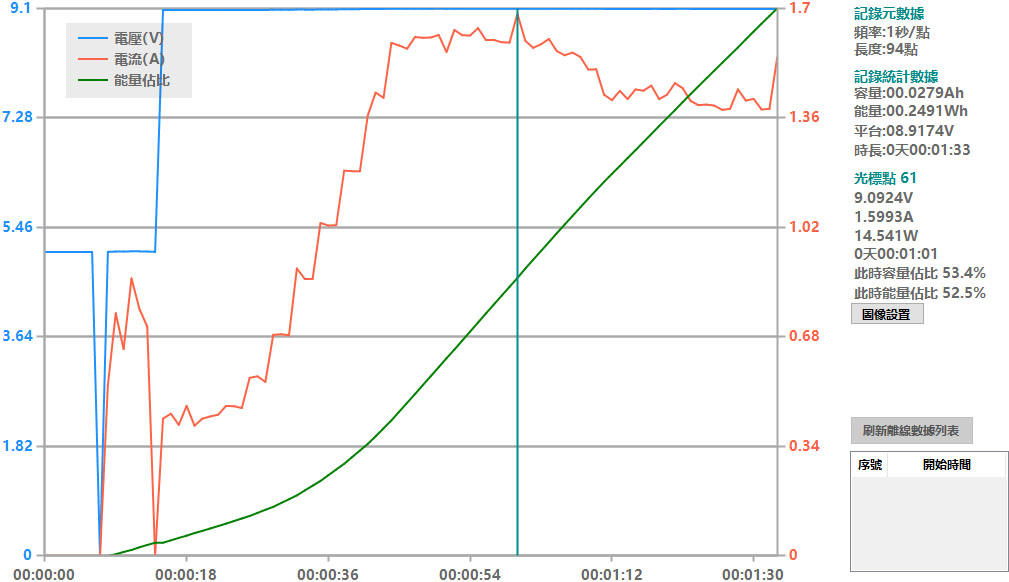

▼Apple原裝USB-C to Lightning充電傳輸線搭配綠聯GaN X 65W 3C1A充電器,對電量20%的iPhone Xs Max進行充電,最大充電功率可達14.54W

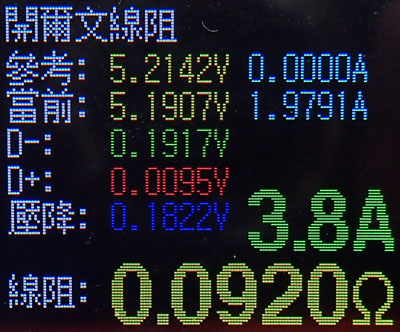

▼隨身版InCharge 6六合一充電傳輸線USB-C對USB-C的等效阻抗為0.092Ω

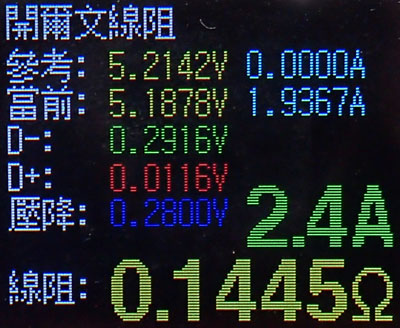

▼隨身版InCharge 6六合一充電傳輸線USB-A對USB-C頭的等效阻抗為0.145Ω

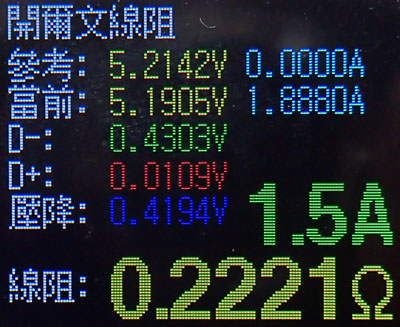

▼隨身版InCharge 6六合一充電傳輸線USB-A對Micro USB的等效阻抗為0.222Ω

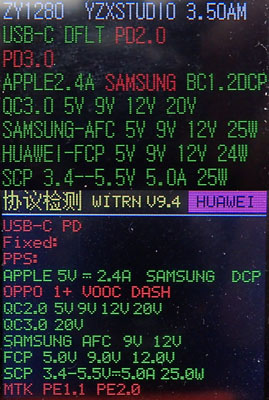

▼因為裝置端接頭是由Lightning頭轉接至USB-C,而Lightning頭未有CC接腳,所以CC線無法接通,即使透過USB-C對USB-C連接供電端與受電端,仍無法支援PD,只能使用透過D+/D-的快充協議

結論:
隨身版InCharge 6六合一充電傳輸線具備A-C、A-Lightning、A-Micro USB、C-C、C-Lightning、C-Micro USB六種轉接組合,可雙向充電與480Mbits資料傳輸。堅固鋅鋁合金外殼,搭配兩邊接頭凹陷/凸出部N52磁吸扣環,不易鬆脫。前端連接器可以上下270度開闔,避免與連接裝置衝突。不過內建於Lightning接頭的Micro USB並無外型防呆,若強行以錯誤方向插入,可能會損壞連接器與接頭。另外USB-C是由Lightning連接器轉接,所以用於PD快充的CC線無法接通,即使使用C-C模式連接,仍無法使用PD快充,亦不支援Apple 18W快充模式

報告完畢,謝謝收看
