感謝網友出借此條線供在下測試

特色:
●A-C、A-Lightning、A-Micro USB、C-C、C-Lightning、C-Micro USB六種轉接組合
●充電與480Mbits資料傳輸
●N52磁吸扣環
●鋅鋁合金外殼
●3D立體防潑水止滑保護蓋
●支援QC/PD及100W快充

▼包裝盒正面有InCharge X Max字樣及低環境衝擊包裝圖示


▼包裝盒背面有接頭說明單線圖、中文產品資訊貼紙及條碼


▼包裝盒側面有商標

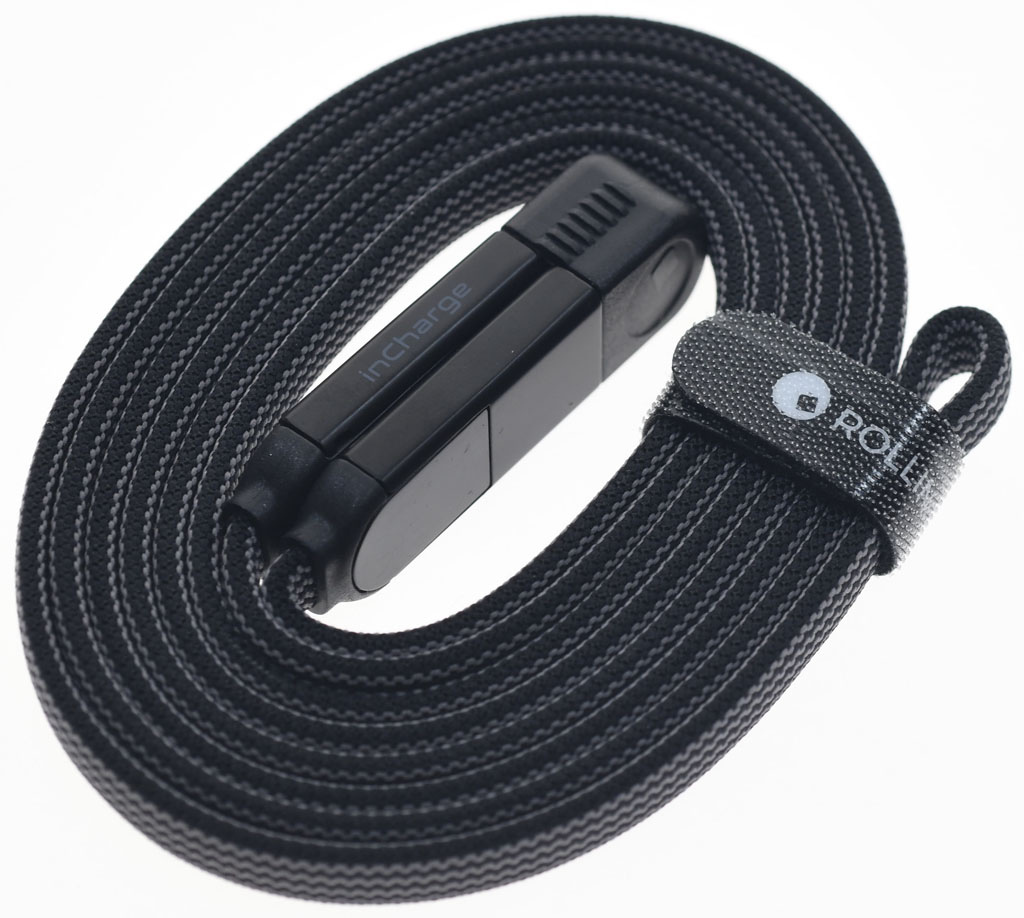

▼InCharge X Max六合一充電傳輸線外觀,兩端接頭透過磁吸扣環結合後,就可將線材捲繞收納。隨附一條印有商標的魔鬼氈束帶

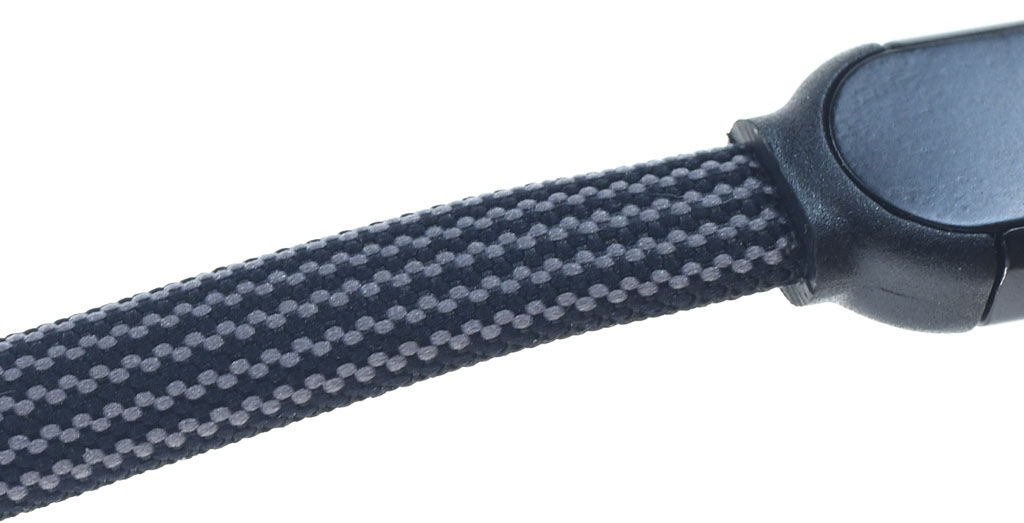

▼兩端接頭之間的尼龍材質編織網包覆帶狀線路,不含兩端接頭及護套的長度為146公分

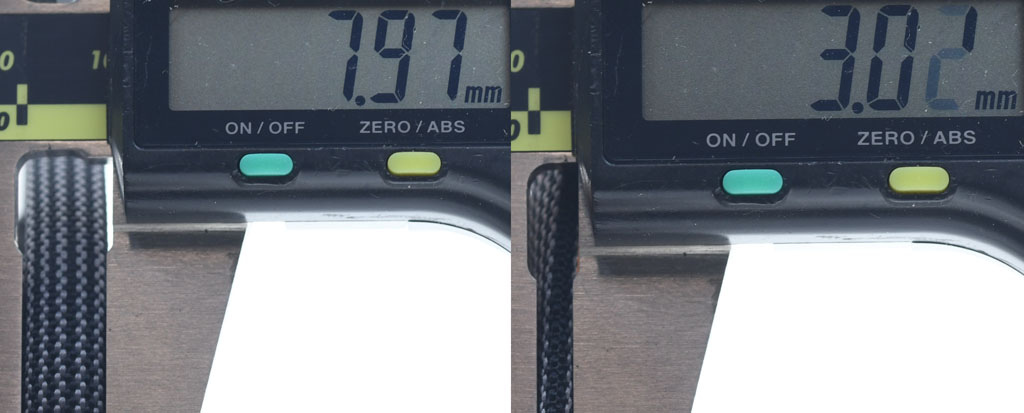

▼帶狀線路寬度為8mm,厚度為3mm

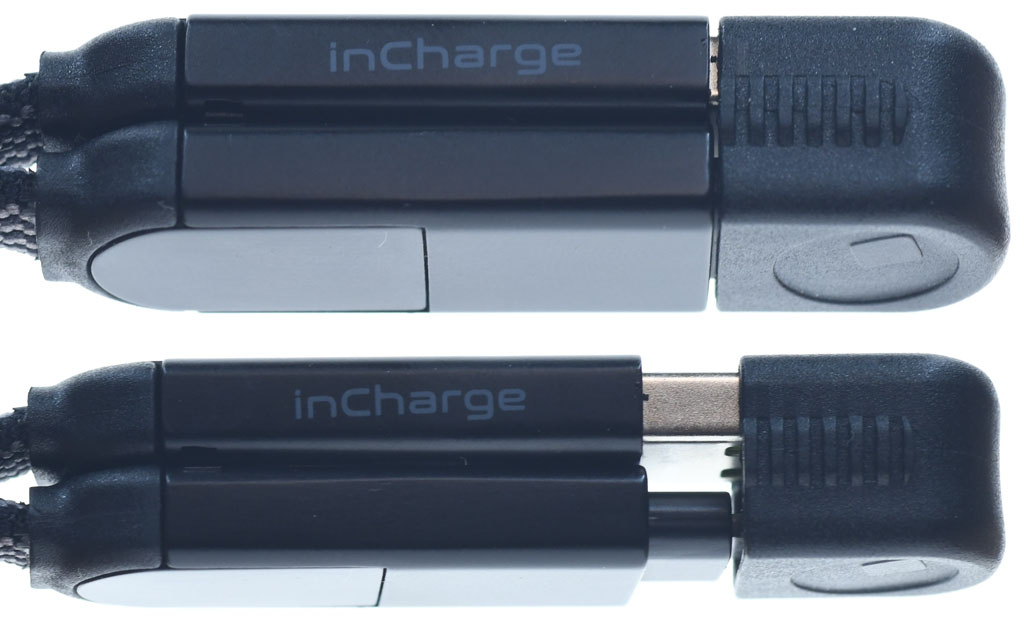

▼隨附3D立體防潑水止滑保護蓋可以蓋住連接器部分,避免沾染灰塵/異物/濕氣或是磁吸扣環意外開啟

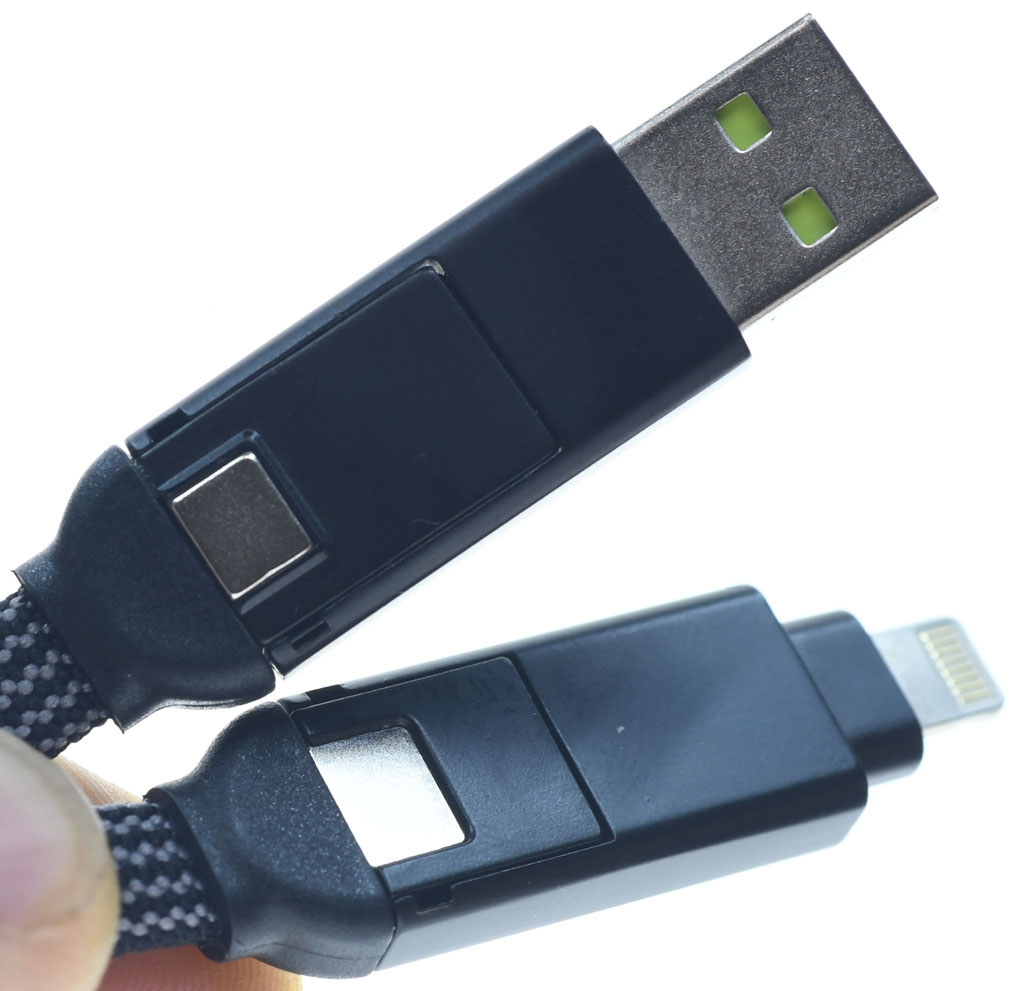

▼USB-A/USB-C一體轉接頭鋅鋁合金外殼其中一面凸起處與Lightning/Micro USB/USB-C一體轉接頭鋅鋁合金外殼其中一面凹陷處都有磁吸用磁鐵,可以結合成磁吸扣環

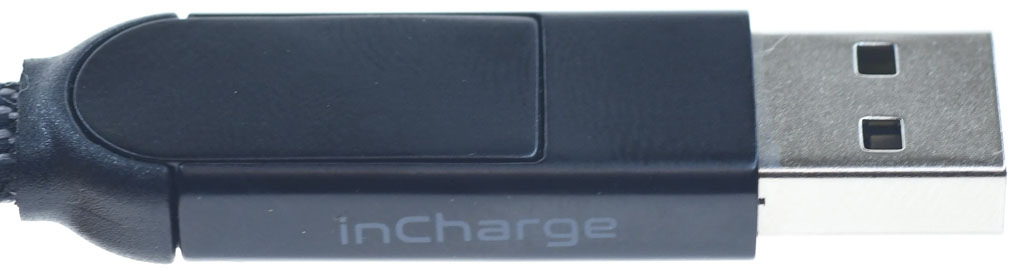

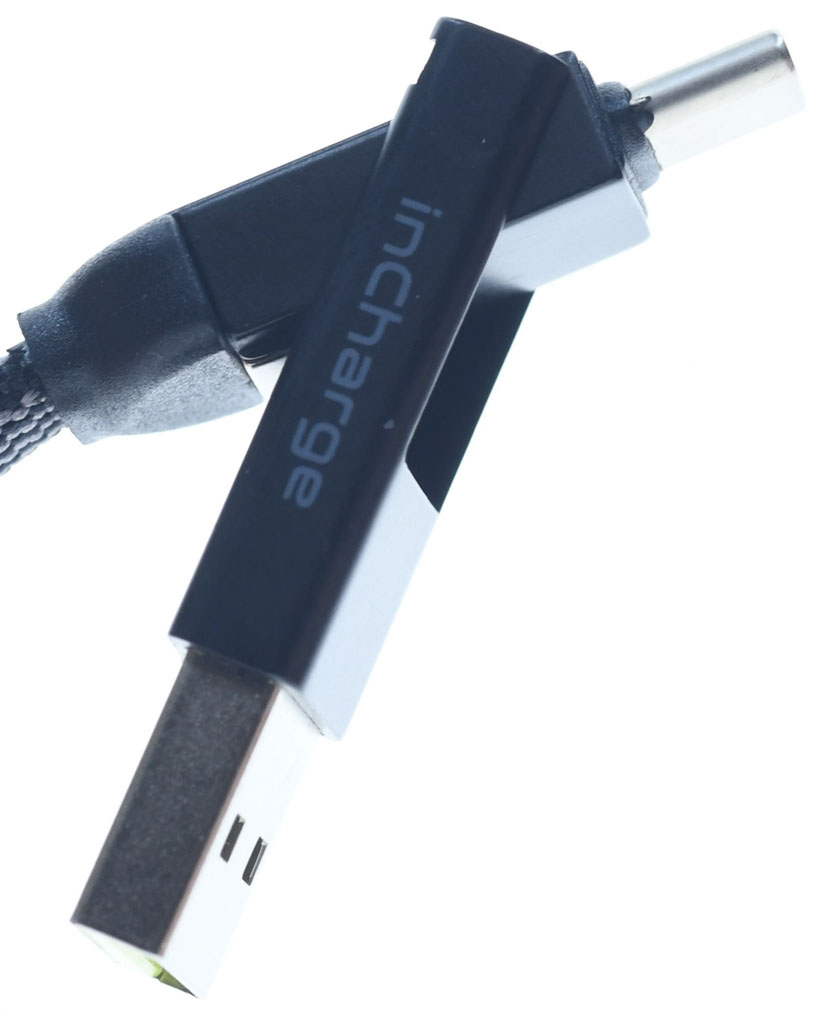

▼USB-A/USB-C一體轉接頭,鋅鋁合金外殼其中一側面有InCharge字樣,外殼與線路相接處有圓弧形護套


▼USB-A連接器部分兩邊設有活動栓,可以往前拉出分離

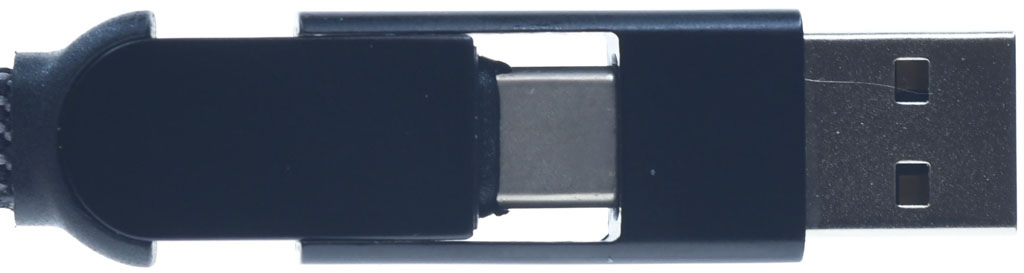

▼分離前端USB-A連接器,露出USB-C連接器示意圖,活動栓讓前端部分可以上下270度移動


▼USB-A/USB-C一體轉接頭長度37.4mm(分離前)/27.2mm(分離後),寬度14.8mm,厚度7mm(含側面磁鐵)/6.6mm(不含側面磁鐵)

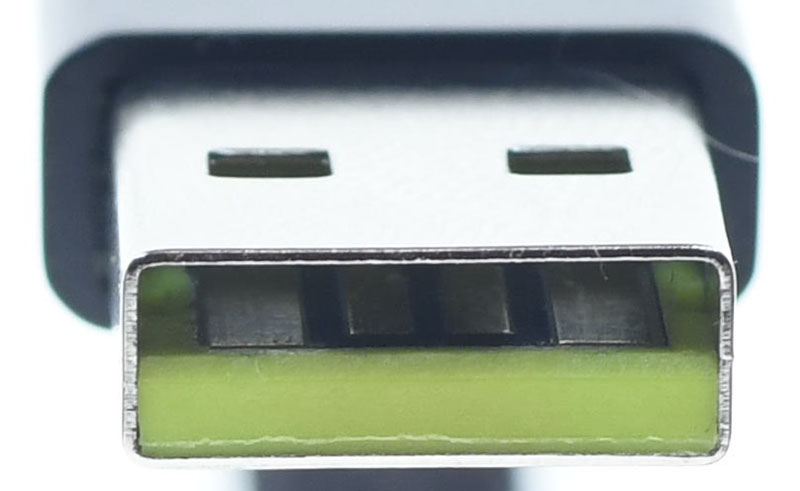

▼USB-A連接器近照

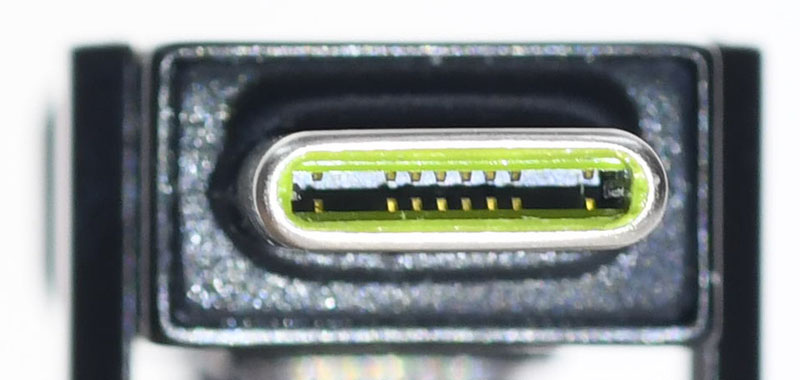

▼USB-C連接器近照

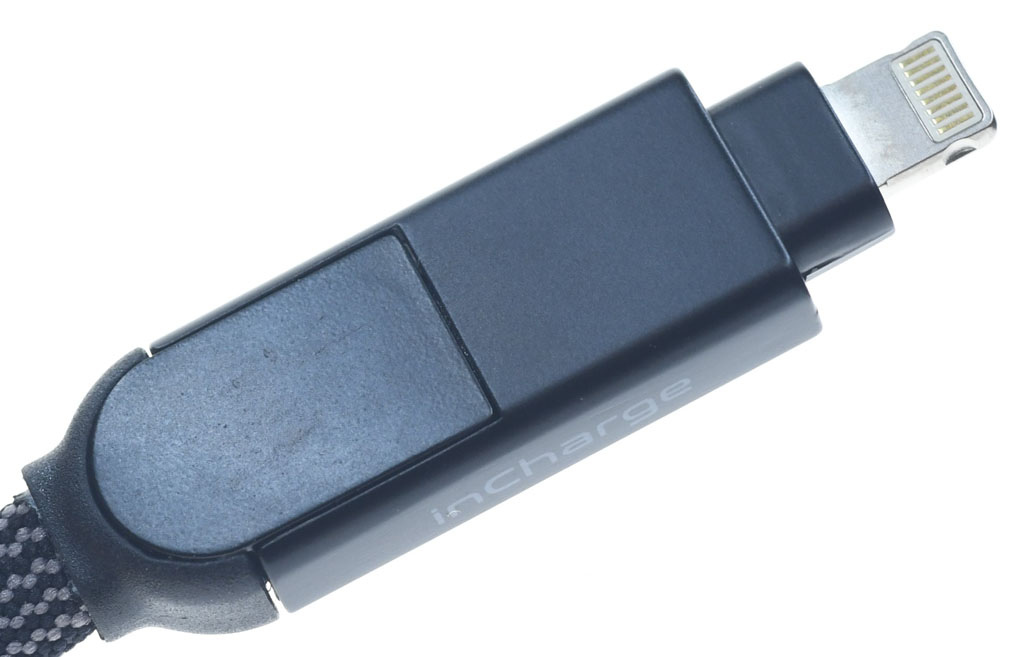

▼Lightning/Micro USB/USB-C一體轉接頭,鋅鋁合金外殼其中一側面有InCharge字樣,與線路相接處有圓弧形護套,Lightning/Micro USB連接器底部有延伸設計,即使裝置有保護殼也可以輕鬆插入


▼Lightning/Micro USB連接器部分兩邊設有活動栓,可以往前拉出分離

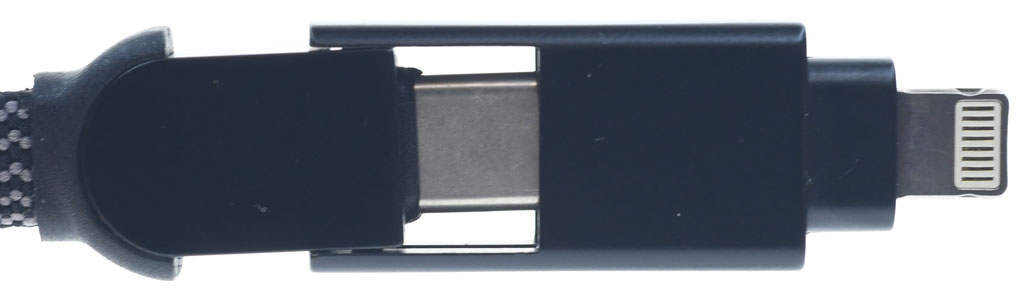

▼分離前端Lightning/Micro USB連接器,露出USB-C連接器示意圖,活動栓讓前端部分可以上下270度移動

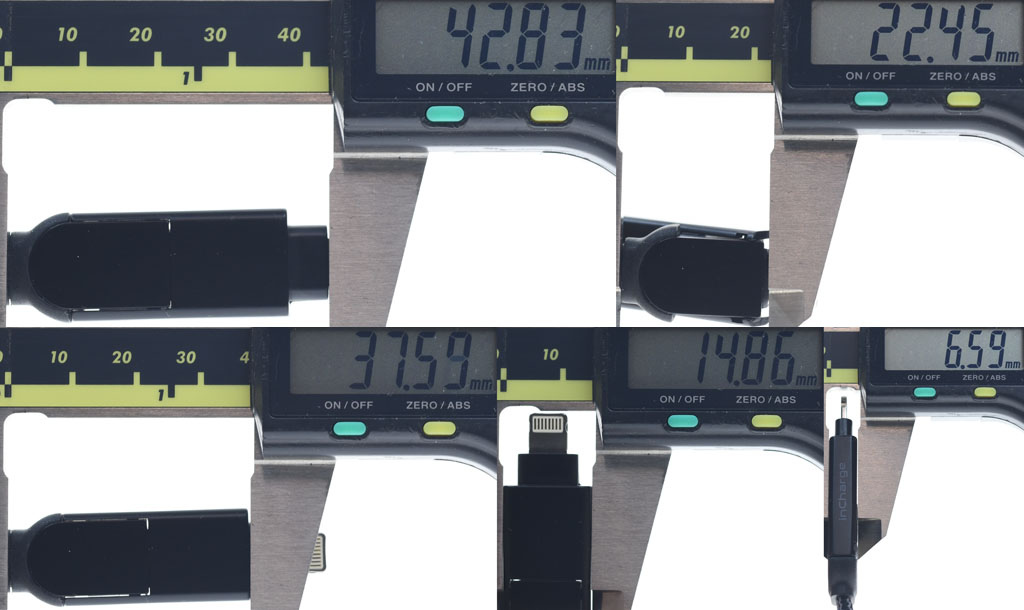

▼Lightning/Micro USB/USB-C一體轉接頭未分離長度42.8mm(含延伸部)/37.6mm(不含延伸部),分離後長度22.5mm,寬度14.9mm,厚度6.6mm

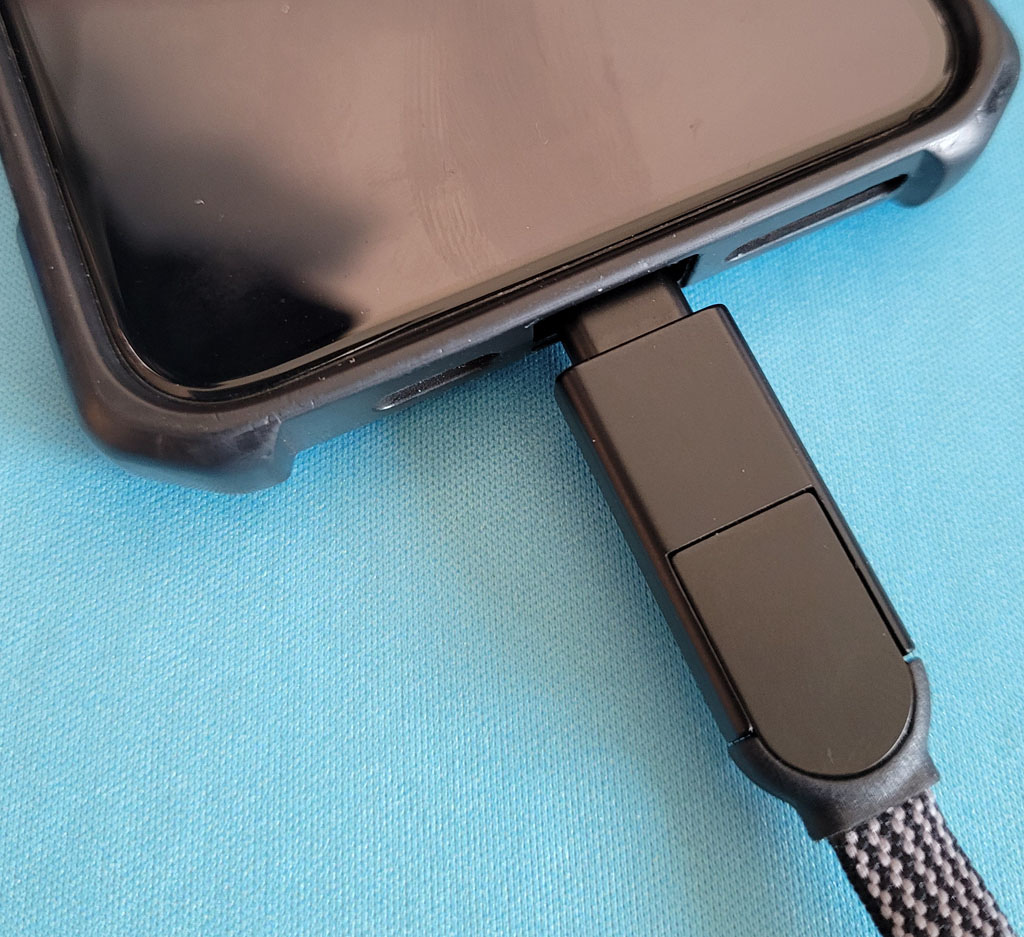

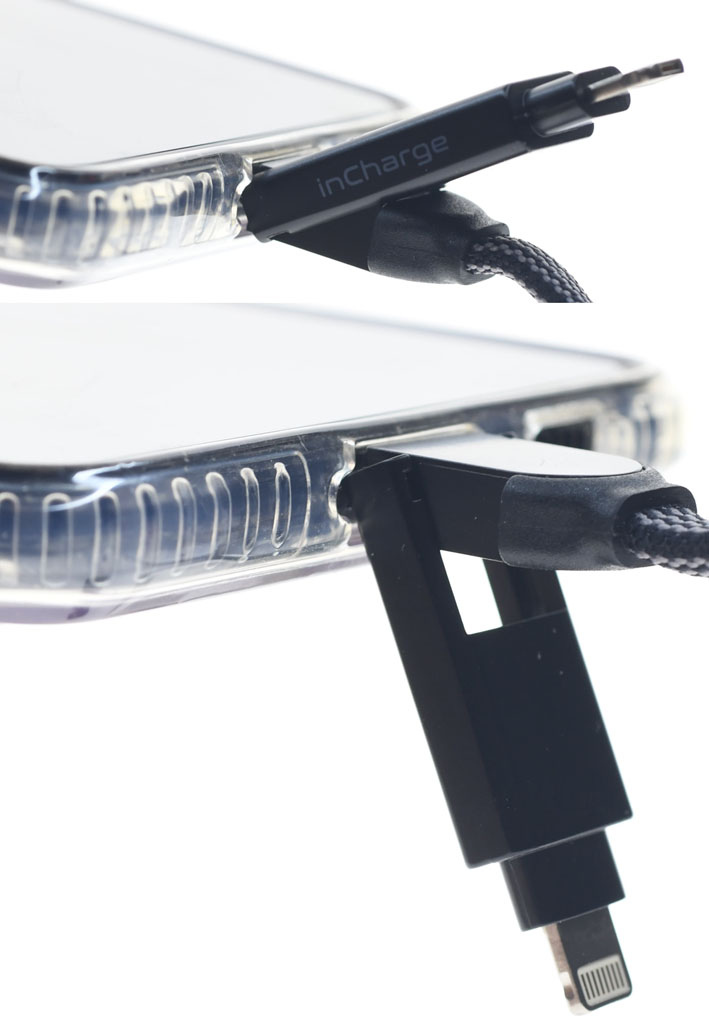

▼分離前端Lightning/Micro USB連接器,露出USB-C連接器插上帶保護殼的三星S21+手機示意圖

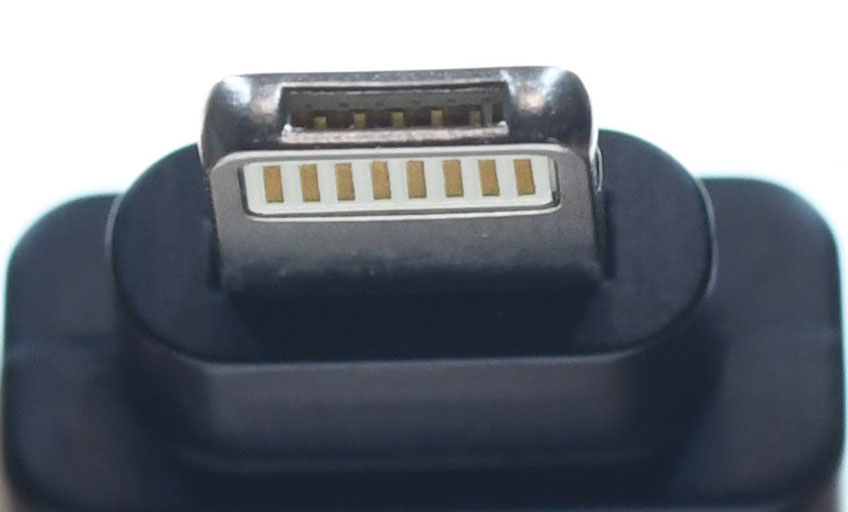

▼Lightning連接器前端小開口部分為Micro USB連接器

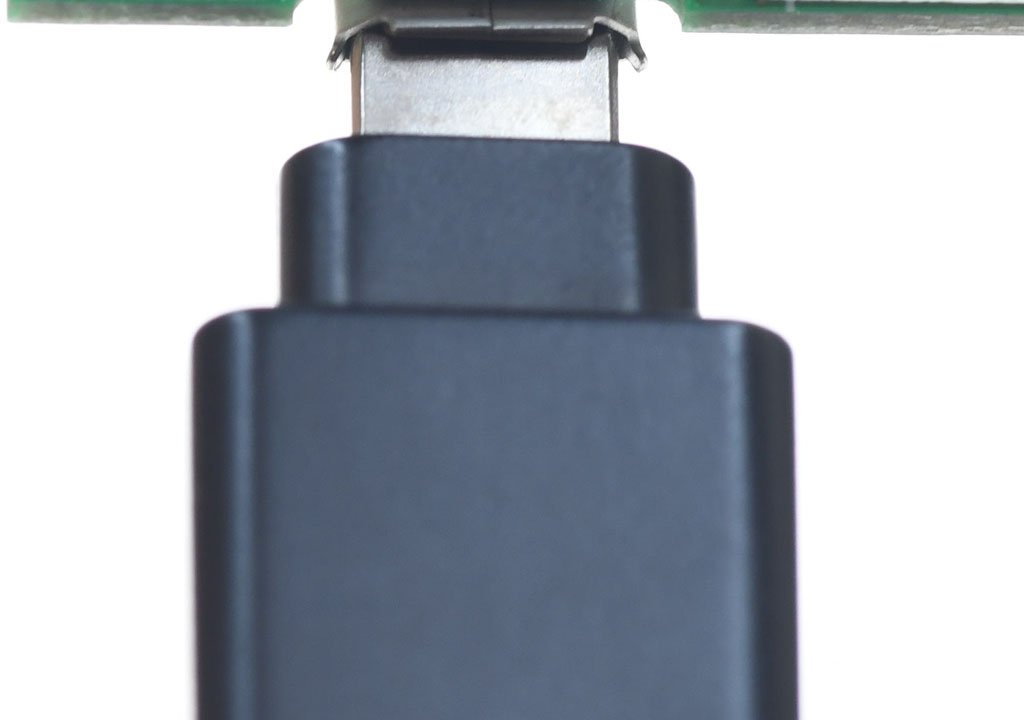

▼插入Micro USB座示意圖,只有一個方向可以進去,因為外型沒有防呆,用力硬擠可能會損壞連接器及座


▼前端Lightning連接器插上帶保護殼的Apple iPhone Xs Max手機示意圖

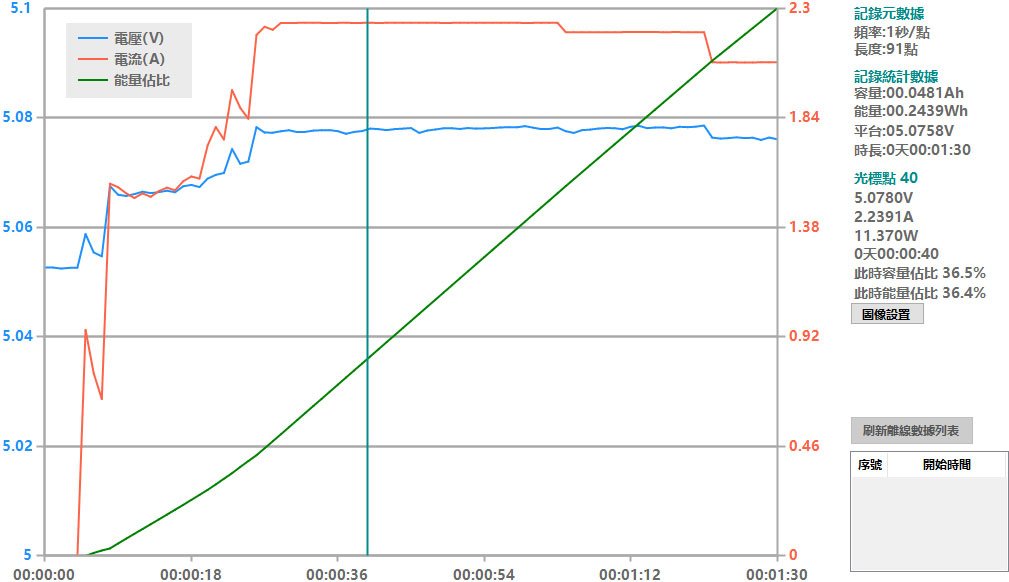

▼InCharge X Max六合一充電傳輸線USB-C to Lightning模式搭配綠聯GaN X 65W 3C1A充電器,對電量20%的iPhone Xs Max進行充電,最大充電功率可達11.37W,沒有啟動快充

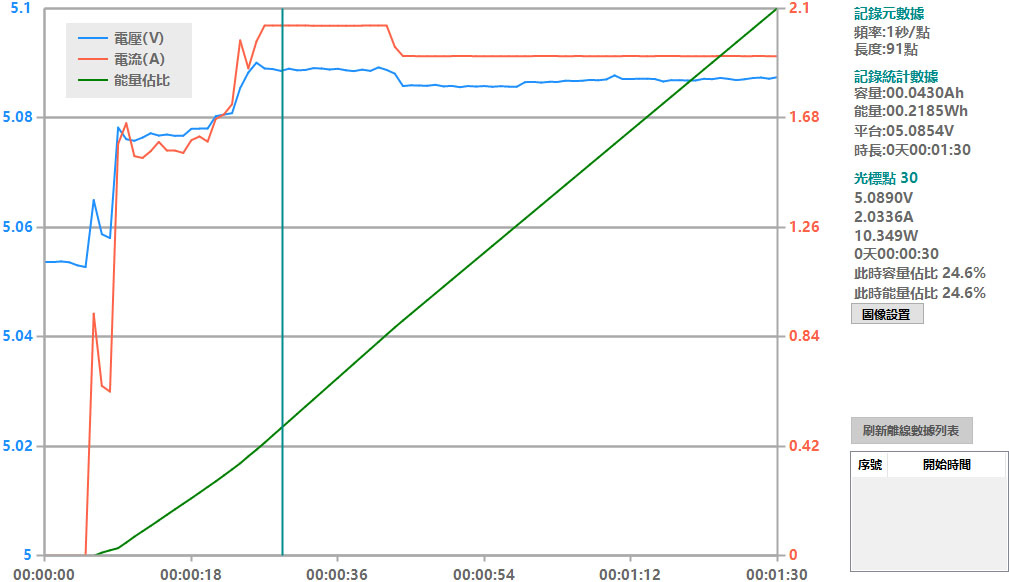

▼InCharge X Max六合一充電傳輸線USB-A to Lightning模式搭配綠聯GaN X 65W 3C1A充電器,對電量20%的iPhone Xs Max進行充電,最大充電功率可達10.35W

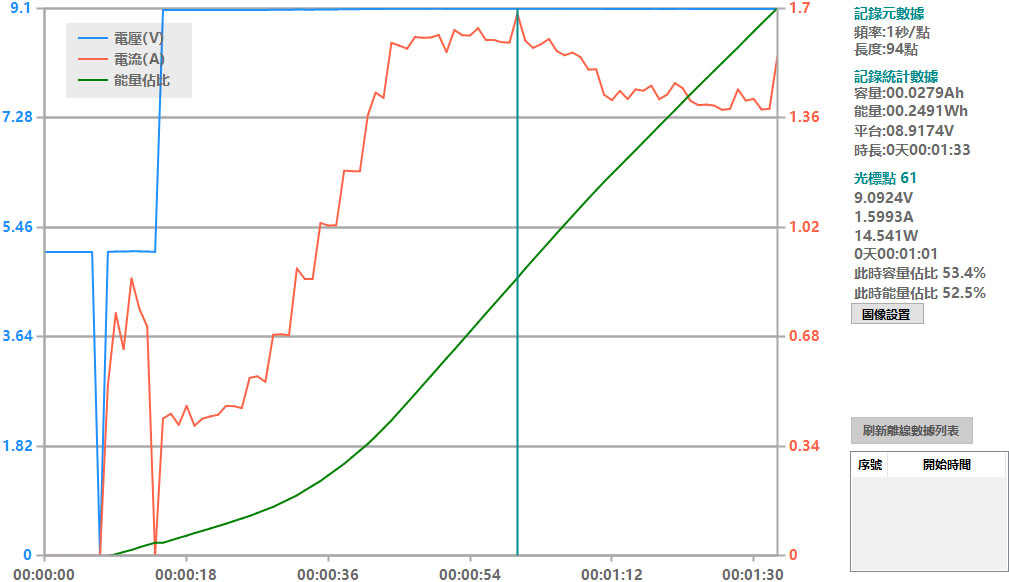

▼Apple原裝USB-C to Lightning充電傳輸線搭配綠聯GaN X 65W 3C1A充電器,對電量20%的iPhone Xs Max進行充電,最大充電功率可達14.54W


▼InCharge X Max六合一充電傳輸線E-Marker資訊,支援20V/5A 100W電力傳輸,但資料傳輸標示USB3.1 Gen2,與實際僅支援USB2.0 480Mbps不符

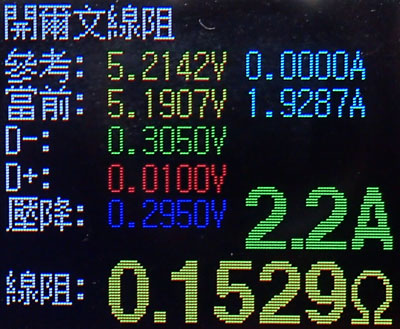

▼InCharge X Max六合一充電傳輸線USB-C對USB-C的等效阻抗為0.153Ω

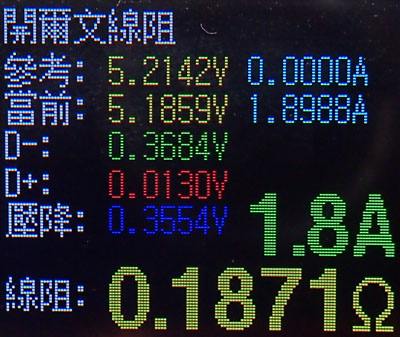

▼InCharge X Max六合一充電傳輸線USB-A對USB-C頭的等效阻抗為0.187Ω

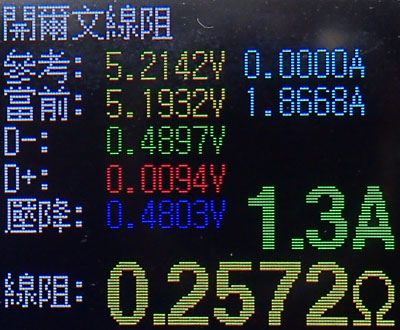

▼InCharge X Max六合一充電傳輸線USB-A對Micro USB的等效阻抗為0.257Ω

結論:
InCharge X Max六合一充電傳輸線具備A-C、A-Lightning、A-Micro USB、C-C、C-Lightning、C-Micro USB六種轉接組合,可雙向充電與資料傳輸。堅固鋅鋁合金外殼,搭配兩邊接頭凹陷/凸出部N52磁吸扣環,不易鬆脫。3D立體防潑水止滑保護蓋可以蓋住連接器部分,避免沾染灰塵/異物/濕氣或是磁吸扣環意外開啟。前端連接器可以上下270度開闔,避免與連接裝置衝突。在C-C模式下可以使用PD快充,最大功率100W。不過內建於Lightning接頭的Micro USB並無外型防呆,若強行以錯誤方向插入,可能會損壞連接器與接頭。另外E-Marker晶片內部雖登載USB3.1 Gen2資料傳輸,但實際上僅支援USB2.0 480Mbps

報告完畢,謝謝收看
