APC Back-UPS Pro 1500S BR1500MS-TW產品規格:
交流輸入:120VAC,60Hz±3Hz
輸入電壓限制:88-147VAC
額定輸入電流:12.5A
額定輸出電流:12.5A
自動電壓調節:輸入電壓低於下限時提升11.5%;輸入電壓高於上限時降低11.5%
電池模式輸出功率:1500VA、900W
輸出頻率(與市電同步):60Hz±3Hz
架構:在線互動式
輸出波形:正弦波
切換時間:8ms(典型)/10ms(最大)
插座種類:NEMA 5-15R
插座數量:共10個,6個帶突波保護的備用電池插座,4個僅帶突波保護插座
電源線長度:1.83 m
電池:VRLA免維護閥控式密閉鉛酸電池,平均壽命3-5年(依照放電次數及環境溫度而有所不同)
電池充電功率:16W
充電時間:16小時
保護及過濾:突波保護(吸收能力1080焦耳)、EMI/RFI濾波器、過載斷路器
周邊裝置突波保護:10/100/1000Base-T乙太網路(RJ-45接頭)突波保護、同軸電纜接頭突波保護
USB充電埠:1個Type-C,1個Type-A,總輸出5V/3A 15W
作業環境溫度:0至40℃
作業相對溼度:0至95%(非凝結濕度)
作業海拔:0至3048公尺(10000英尺)
儲存環境溫度:-5至40℃
儲存相對溼度:0至95%(非凝結濕度)
儲存海拔:0至15240公尺
噪音:45dBA
外型尺寸:368x100x260mm
本體重量:12.5kg
保固:主機3年,電池2年

▼此面外盒有商標、所屬系列、備援時間、系列名稱、正面外觀圖、主要特色圖示


▼主要特色圖示


▼BR1500MS-TW所屬系列為高性能系列,最大輸出總功率1500VA/實功率900W,最長備援時間150分鐘


▼此面外盒有商標、所屬系列、備援時間、背面各部分說明圖、本體LCD螢幕圖、特色詳細說明、保固時間、BSMI標誌、內容標示、產品規格


▼背面各部分說明圖及本體LCD螢幕圖

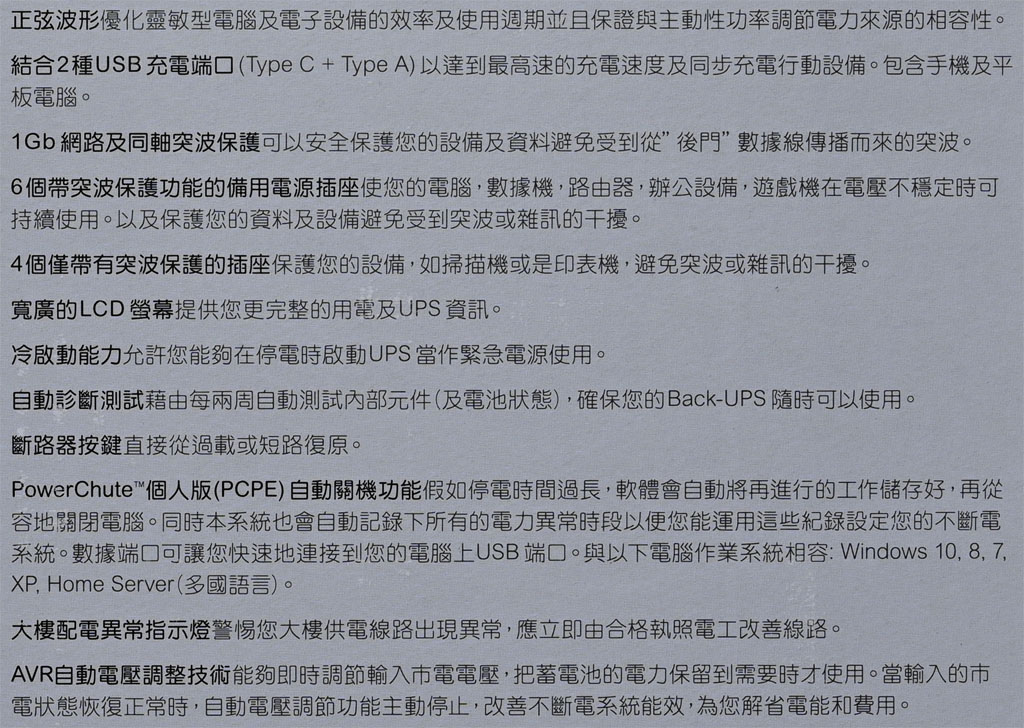

▼特色說明


▼此面外盒有系列名稱、備援時間計算表、所屬系列

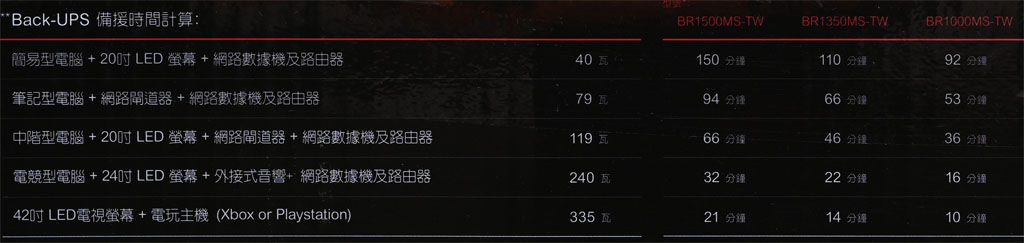

▼搭配不同負載下三款機型的備援時間計算表


▼所屬系列介紹


▼此面外盒有商標、所屬系列、備援時間、產品外觀圖、三款機型的型號/輸出總功率/輸出實功率、條碼


▼此面外盒有所屬系列、介紹、商標

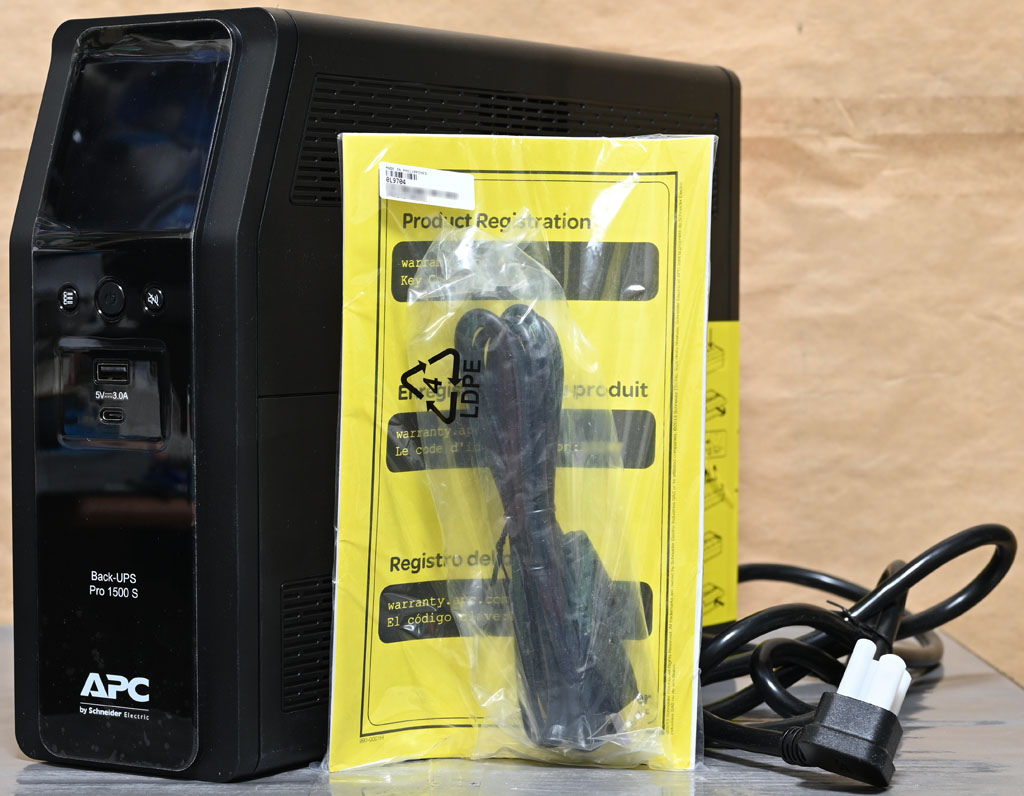

▼包裝內容有不斷電系統本體、隨附文件(包含說明文件/註冊提醒/保證說明)、USB連接線

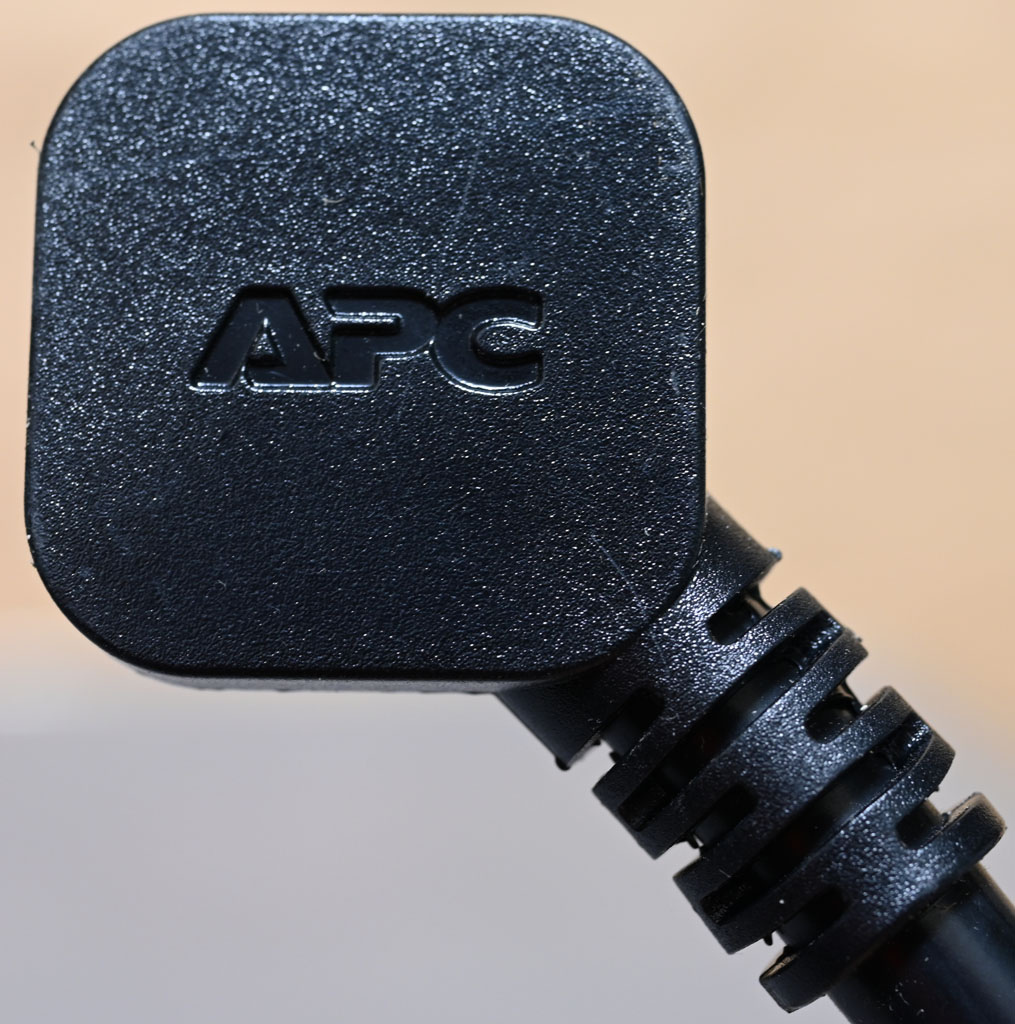

▼從斜角出線的正方形扁平插頭,上面有APC商標,交流電源線長度為180公分,線材規格為3x2.0mm²

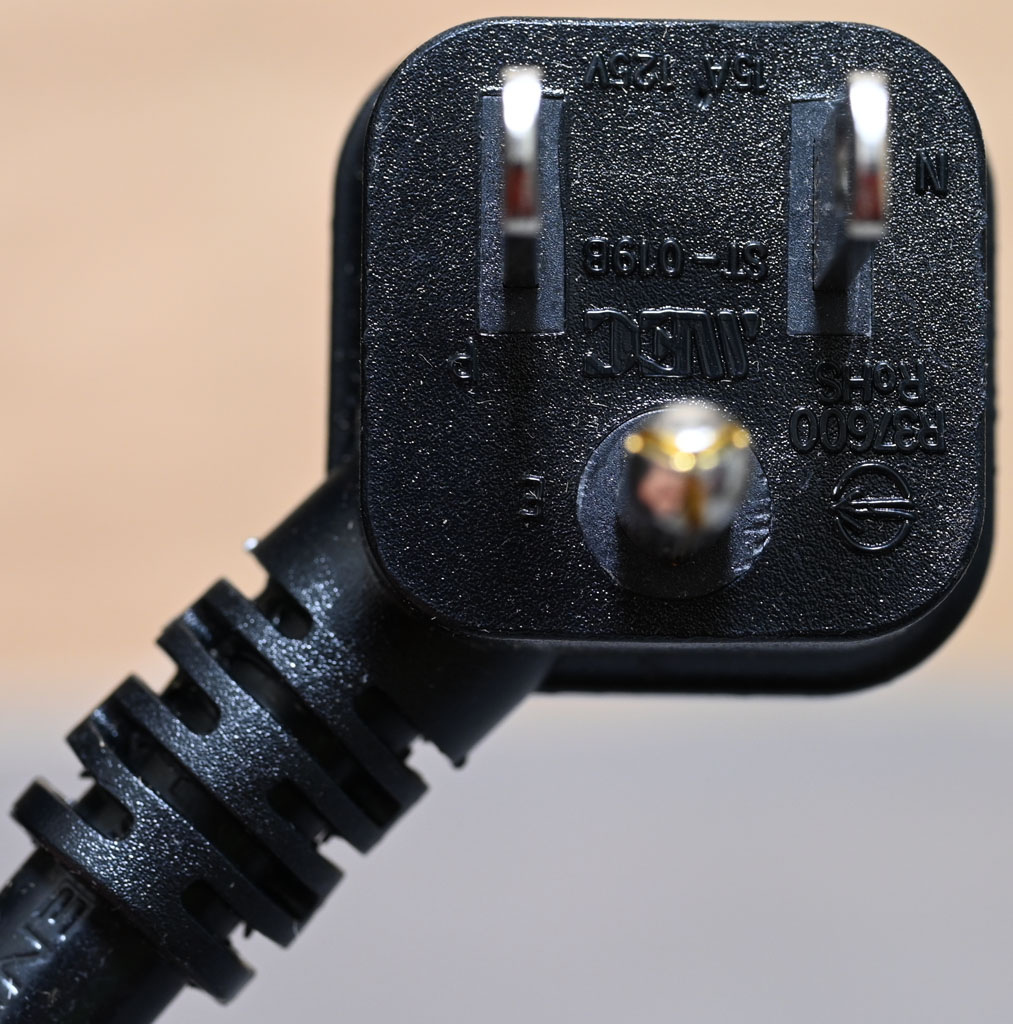

▼NEMA 5-15P(平行帶接地線)插頭,規格為15A 125V,並印上BSMI檢驗標章

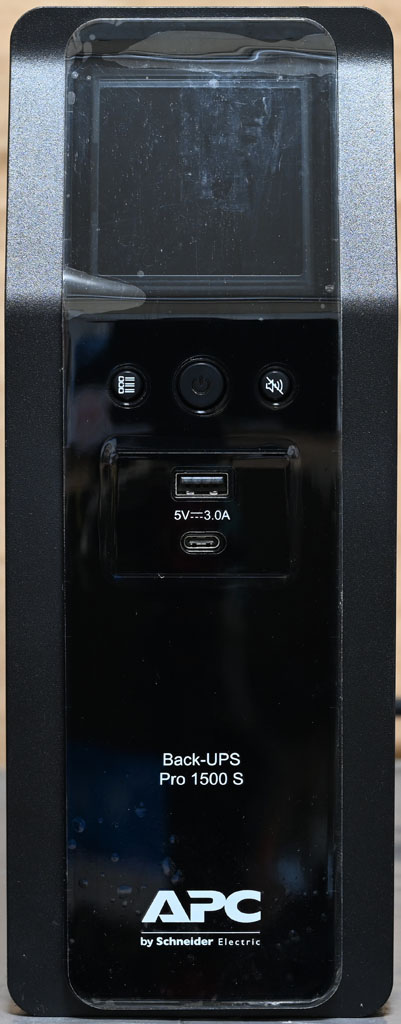

▼本體正面,中央黑色鏡面區域貼上保護膜,最上方為LCD螢幕,LCD螢幕下方有狀態查詢鍵(左)/電源鍵(中)/靜音鍵(右),電源鍵下方有USB-A及USB-C充電埠,最下方有產品名稱及商標

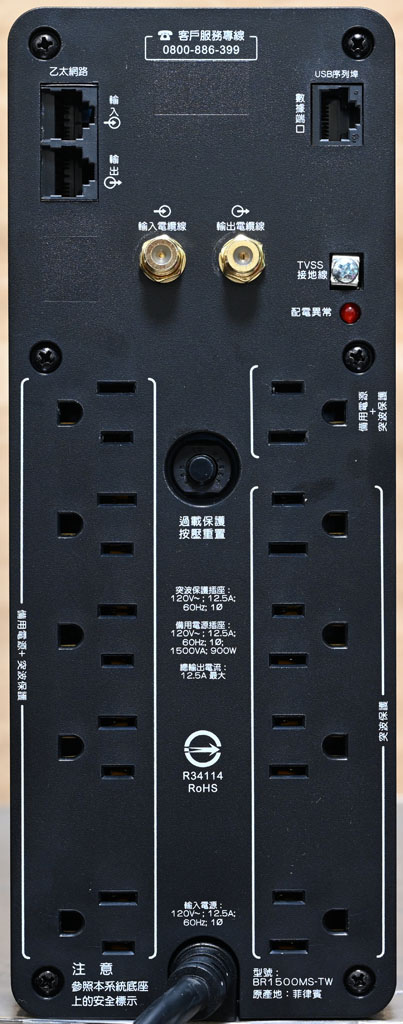

▼本體背面,最上方有客戶服務專線,左上有防突波保護10/100/1000乙太網路輸入/輸出插座,背面右上有UPS數據端口(USB/序列埠兩用),背面上方中間有防突波保護同軸電纜輸入/輸出連接器,同軸電纜輸出連接器旁有TVSS接地線鎖點以及配電異常紅色指示燈,背面下方左/右側共配置10組NEMA 5-15R插座,插座之間有過載保護無熔絲開關,左側5個及右側上面第1個插座提供備用電源+突波保護,左側下面2個插座有加寬間距。右側下面4個插座一插上電源就直接供電,提供突波保護,右側下面2個插座有加寬間距。10個插座總輸出電流最大12.5A。最下方有注意事項、輸入電源規格標示、固定式輸入電源線、型號及產地

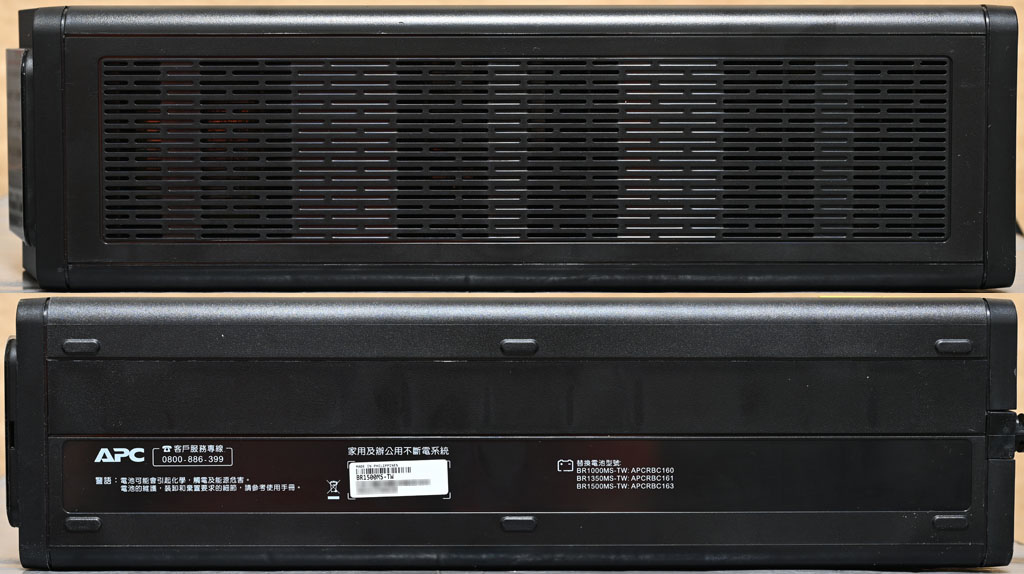

▼本體頂部平行條狀區域部分位置有通風用開孔。本體底部有6個凸出腳座,貼紙上有商標、客戶服務專線、警語、產品名稱、條碼、替換電池型號

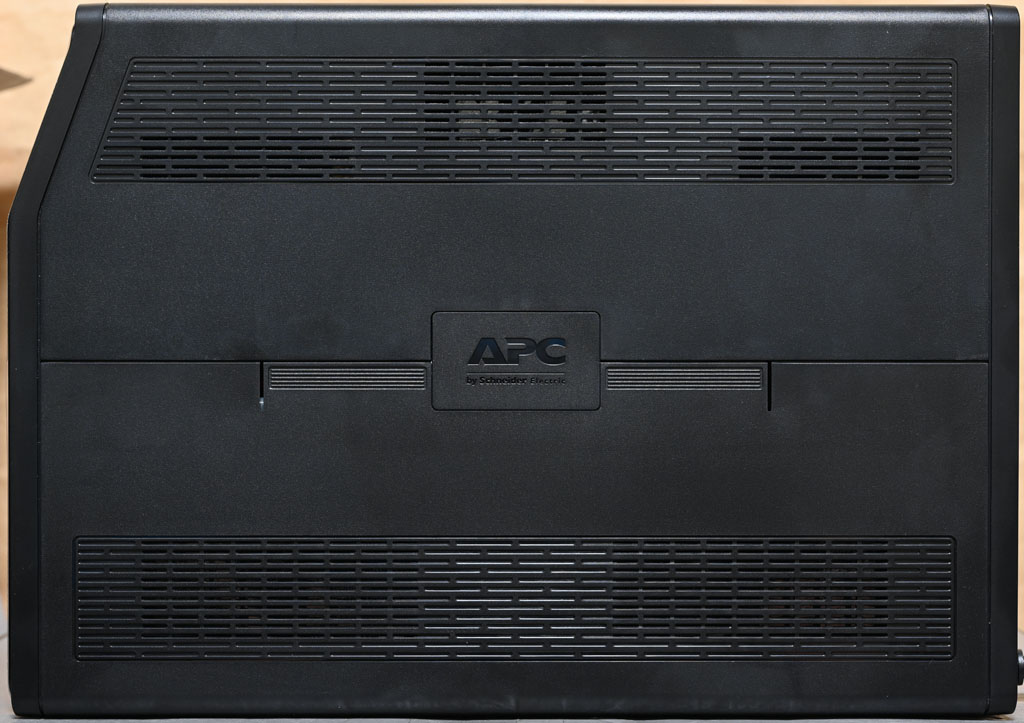

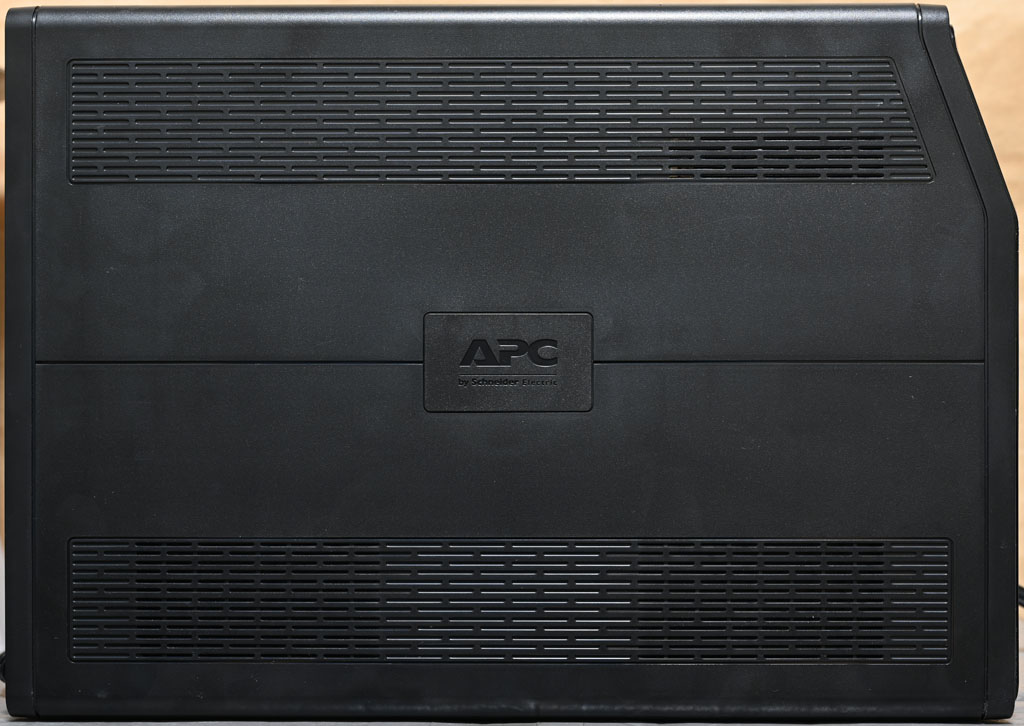

▼左側面中間有商標,上下平行條狀區域部分位置有通風用開孔


▼右側面中間有商標,上下平行條狀區域部分位置有通風用開孔,下半部為電池箱外蓋,壓下中間商標左右兩邊平行線區域的卡榫,即可將電池箱外蓋向下滑動開啟

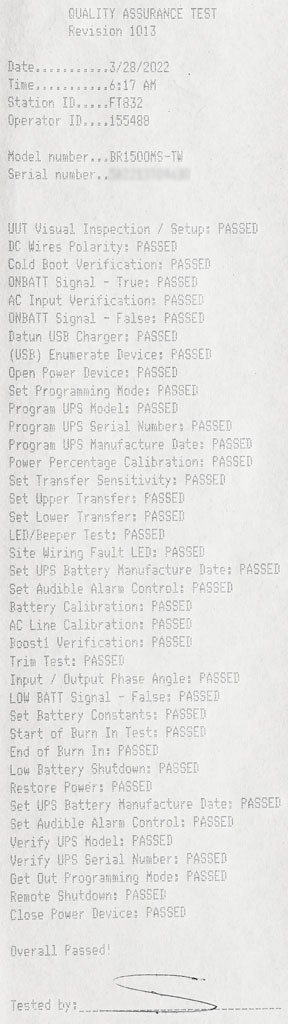

▼左側面外殼貼上一張出廠測試報告列印單


▼為了避免在運送及儲存過程中造成危險及消耗電池電力,UPS出貨時電池尚未連接,為完全斷電狀態。機身上黃色貼紙提醒使用者必須先將電池室外蓋打開,連接電池正極後再開始使用。黃色貼紙右側有多國語言”連接電池”,左側以圖片說明電池連接步驟

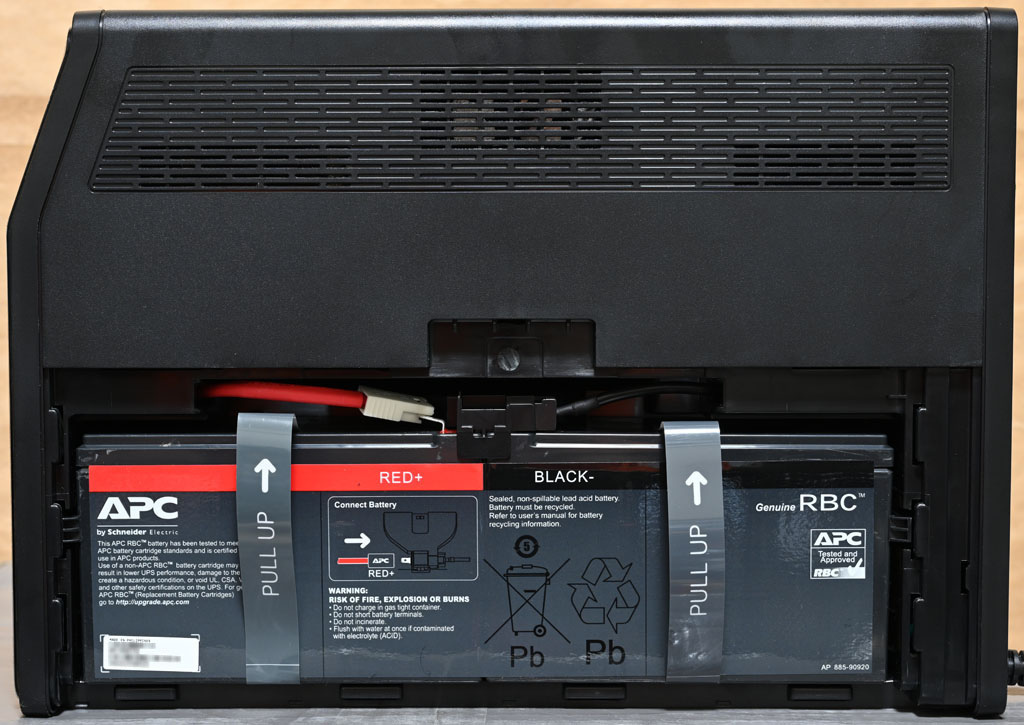

▼打開機身側面電池室外蓋,內部有APC RBC閥控密封式免維護鉛酸電池組(VRLA Battery Pack)APCRBC163。連接時先稍微翻起電池,把帶有紅色接線的白色接頭完全插入電池正極,然後將電池放回電池室並蓋回外蓋後,就可以將UPS電源線插頭直接插入牆壁交流插座(盡量不要插在延長線上)。無論有沒有開機,只要有插著交流電源,UPS都會替電池充電,開始使用UPS前最好讓UPS充電16小時,確保電池完全充滿電。若背面的配線錯誤紅色指示燈亮起,表示配線有問題,為了完全發揮突波保護功能,避免觸電及用電風險問題,最好請合格水電/電工進行檢查

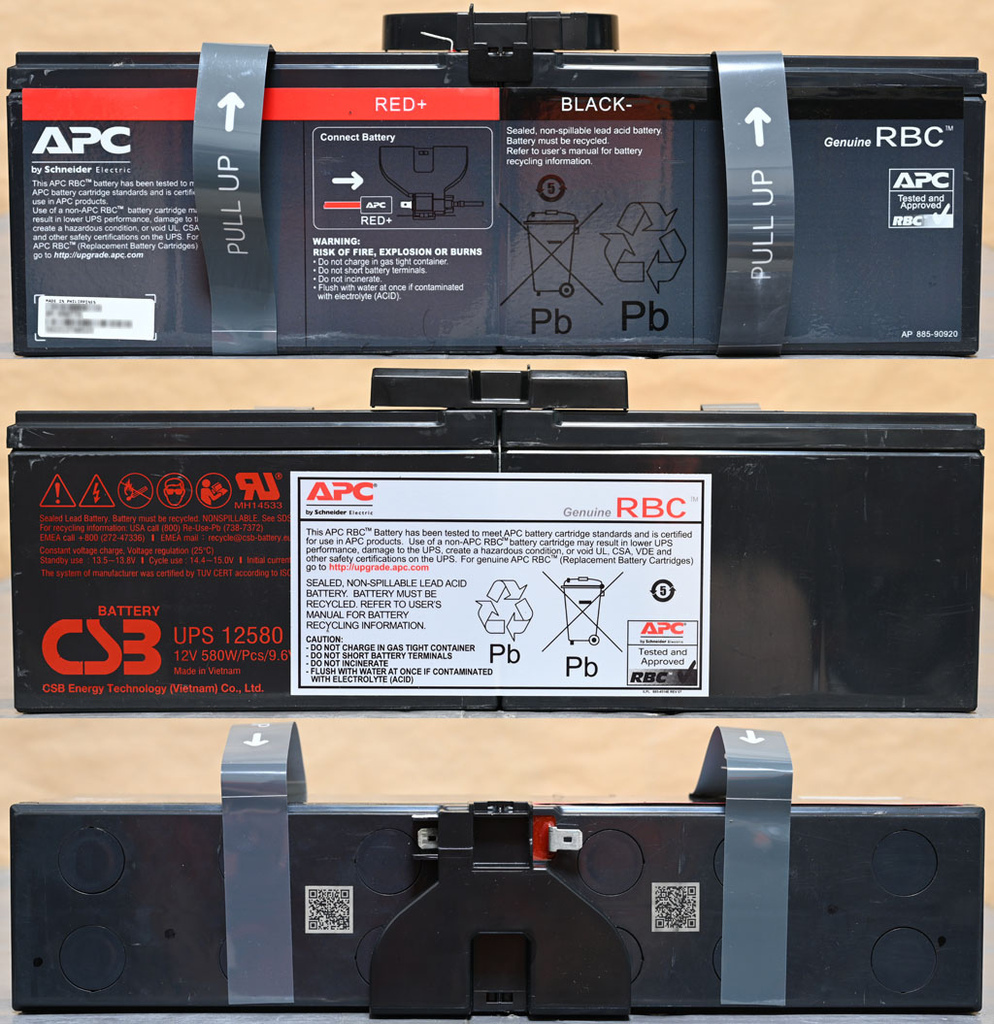

▼APCRBC163電池組上有兩個帶狀提把,方便將電池組從電池盒內取出。電池組由2顆CSB的UPS 12580高率放電鉛酸電池串聯組合而成,於25℃下待命使用的預期壽命5年,電池產地為越南

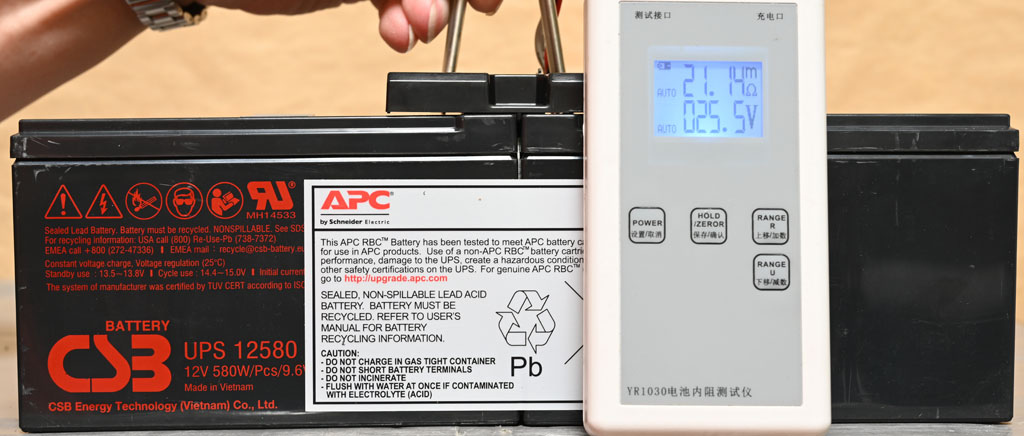

▼測量一下新電池的串聯電壓及內阻

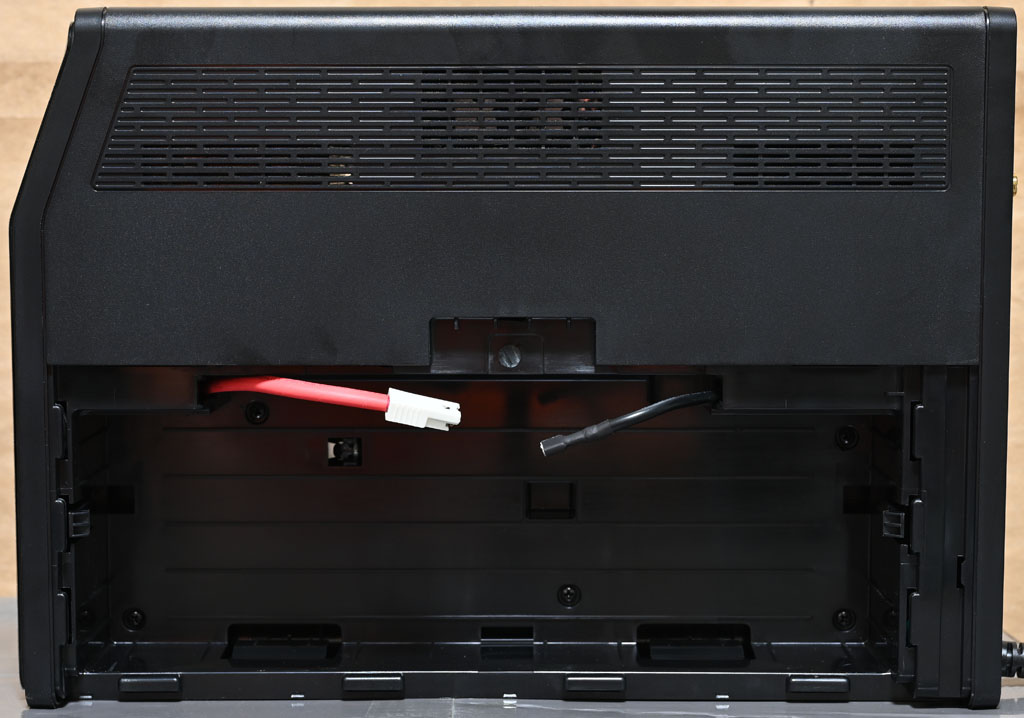

▼用來放置電池的電池室

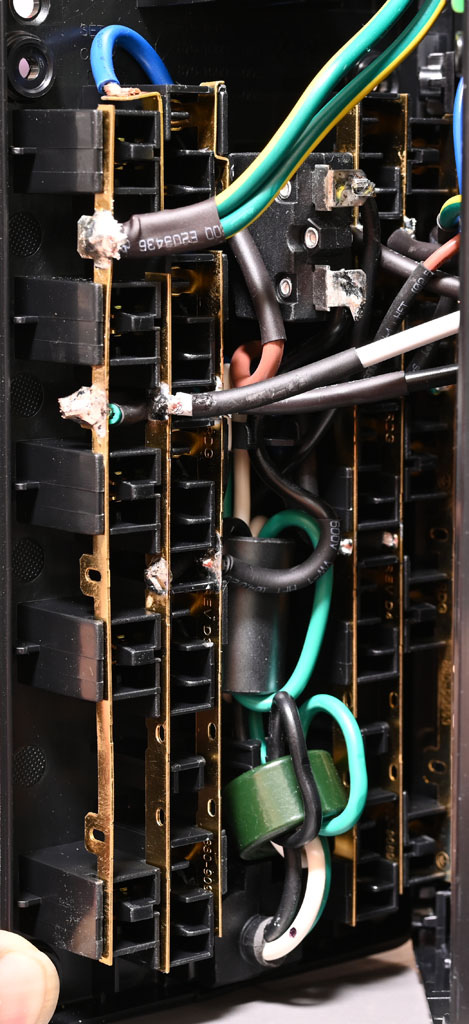

▼UPS背面有左/右側輸出插座的導體銅排(厚度0.7mm),交流輸入電源線上有磁芯,按壓式過載開關後方焊點未包覆絕緣套管

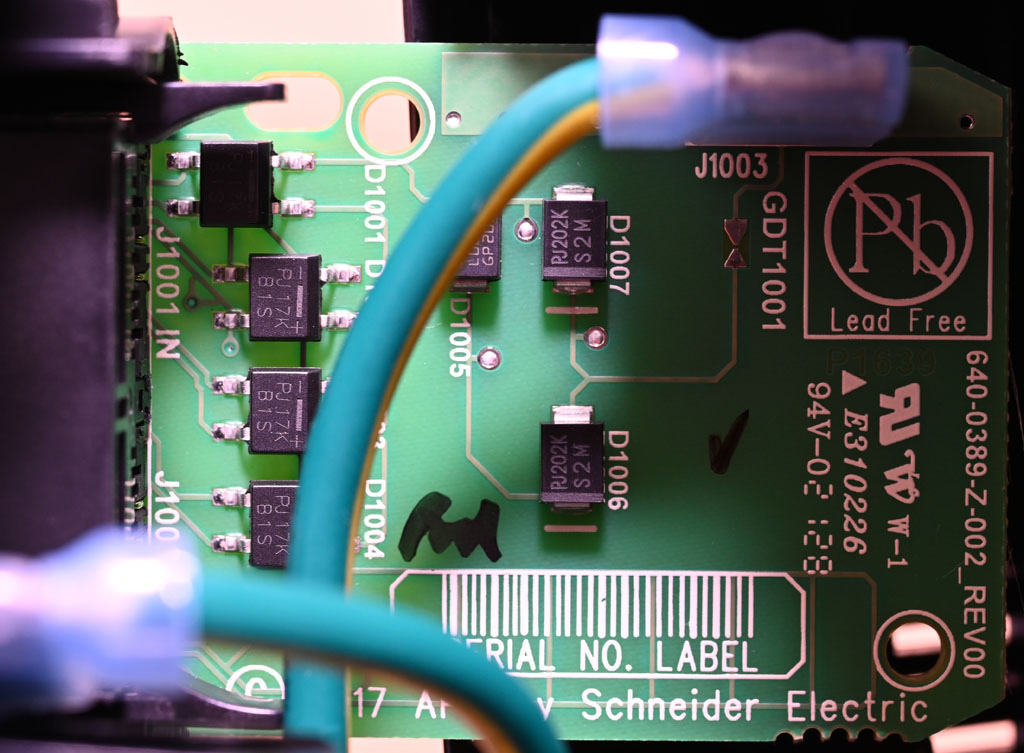

▼突波保護10/100/1000乙太網路輸入/輸出埠的電路板

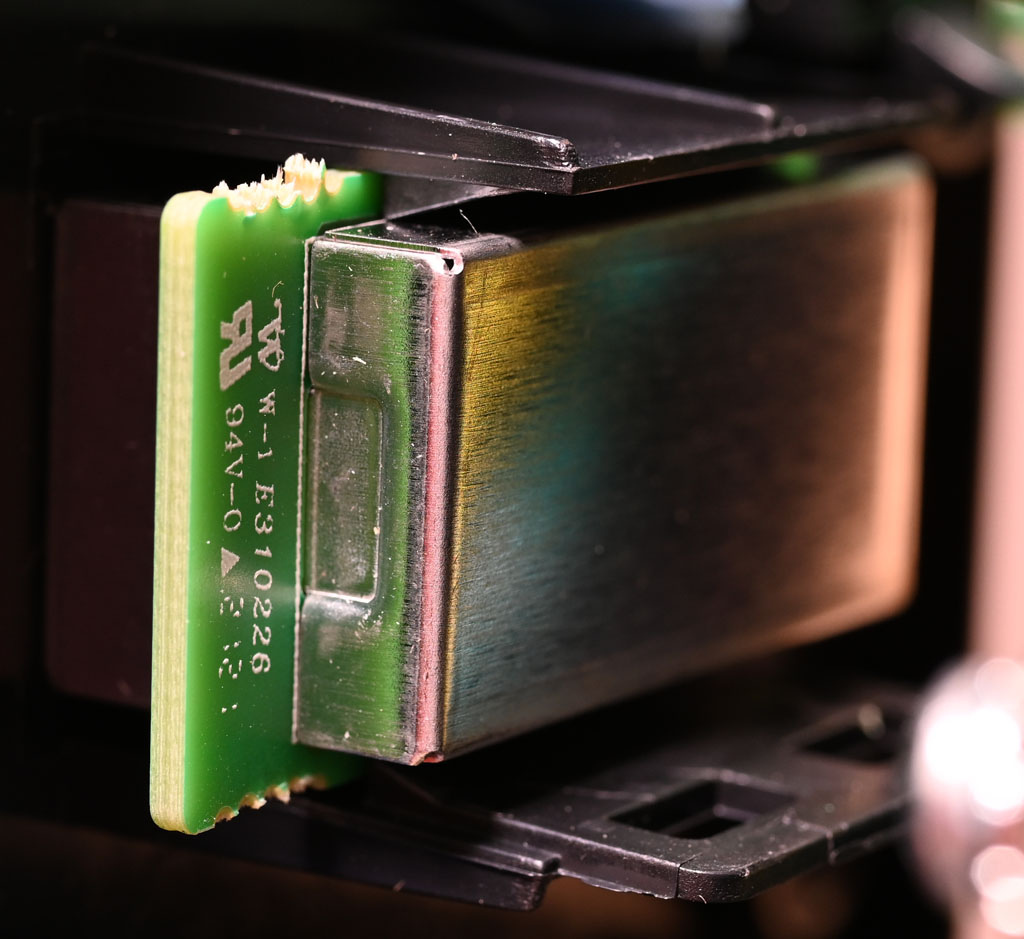

▼突波保護同軸電纜輸入/輸出埠的電路板外面有罩上鐵殼

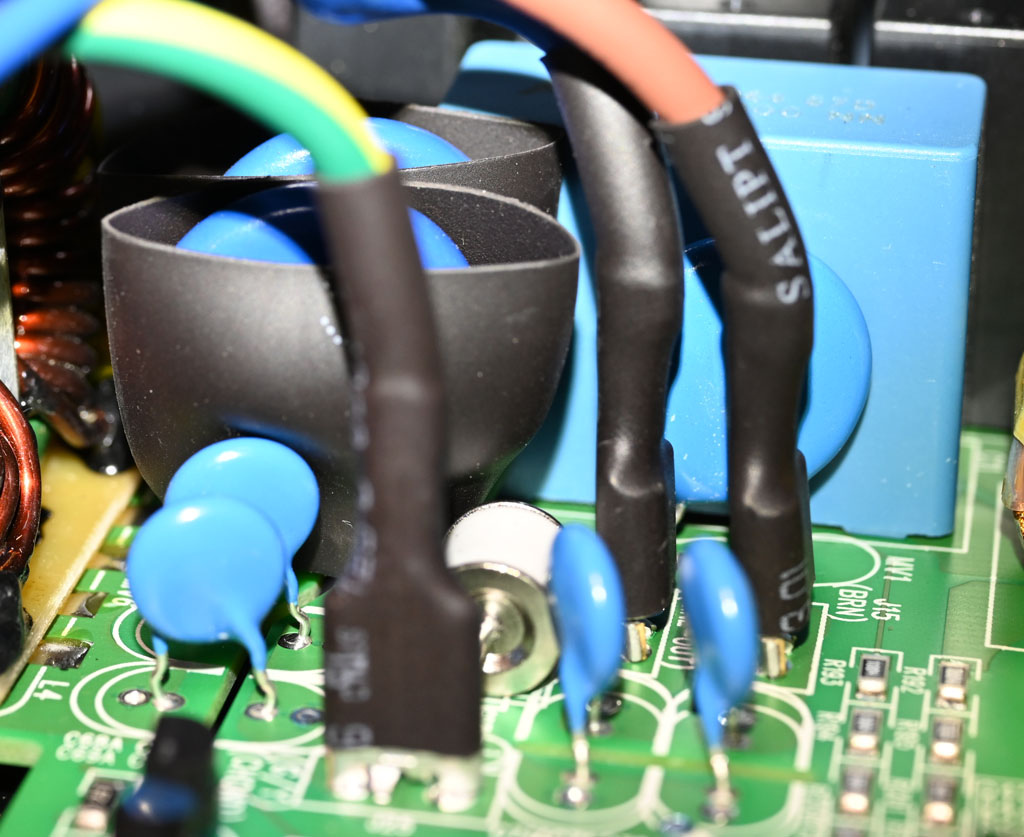

▼輸入突波保護吸收用MOV有3顆,其中較大的2顆外面包覆黑色套管,旁邊有EMI濾波電路的X電容及Y電容,Y電容中間有防雷擊感電的放電管(白色柱狀元件)

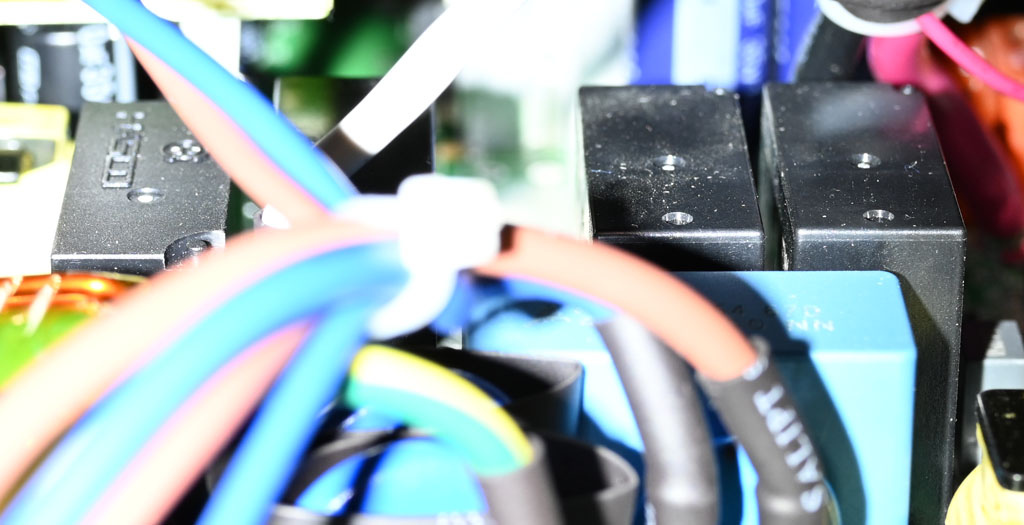

▼4個黑色繼電器,用於市電/備用電源切換以及AVR升壓/降壓控制


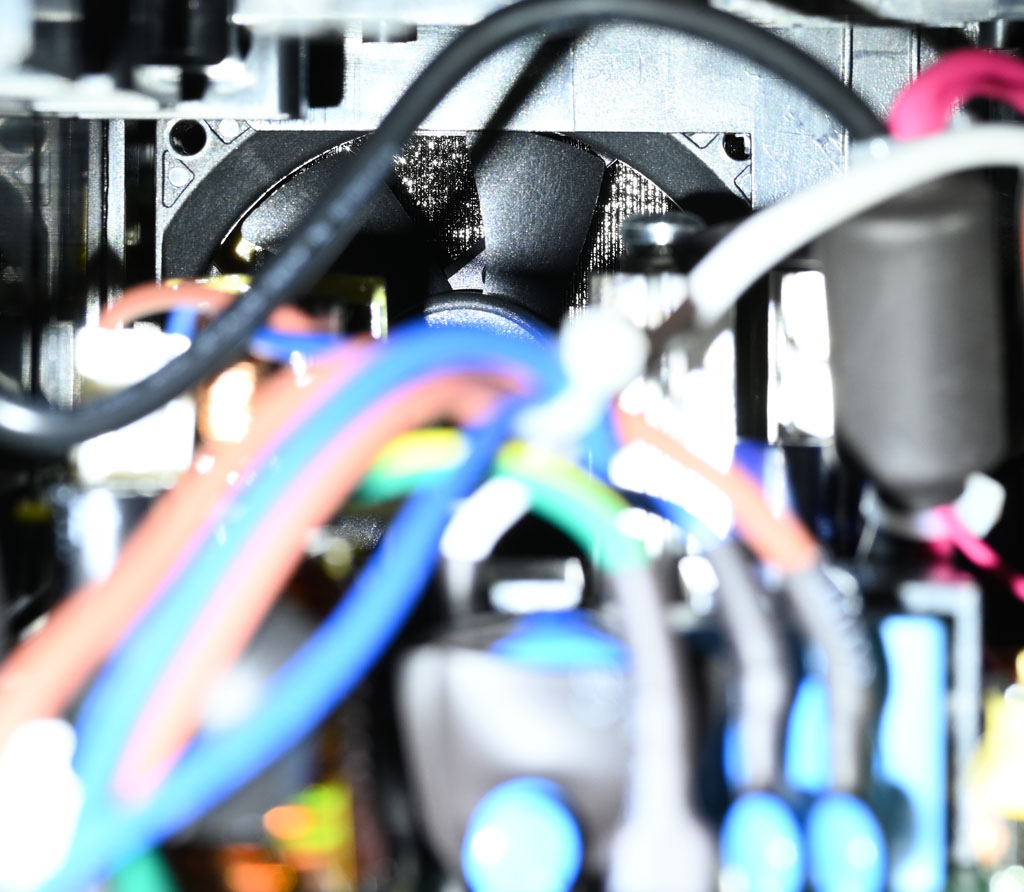

▼內部前端鐵芯變壓器有設置散熱風扇

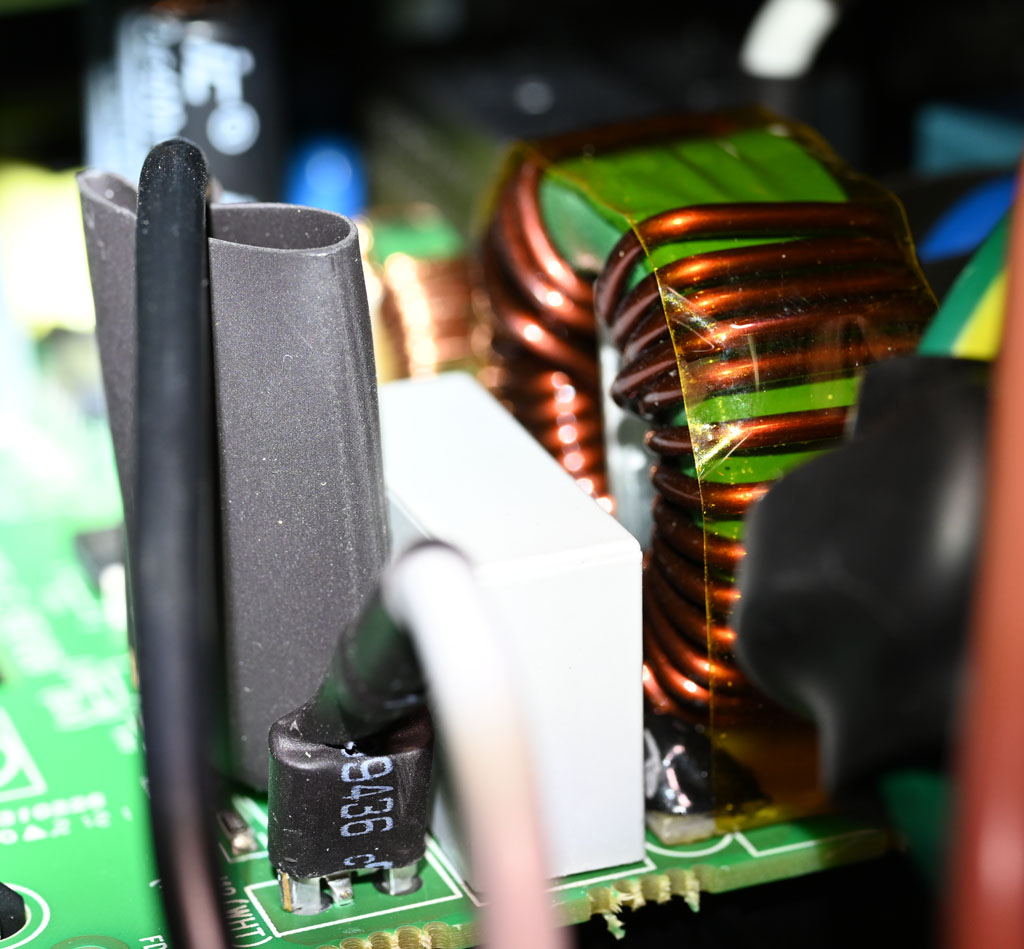

▼輸出端子附近有共模電感及包覆套管的突波吸收器

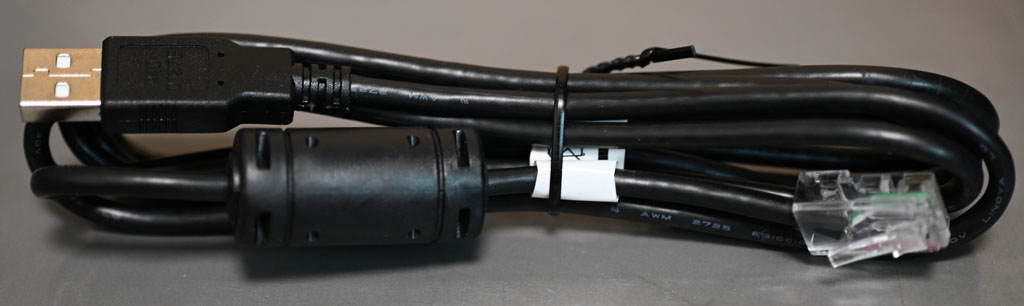

▼隨附USB連接線,可連接電腦/NAS,作為監控及控制使用,一端為USB-A插頭,一端為RJ50 10P10C接頭

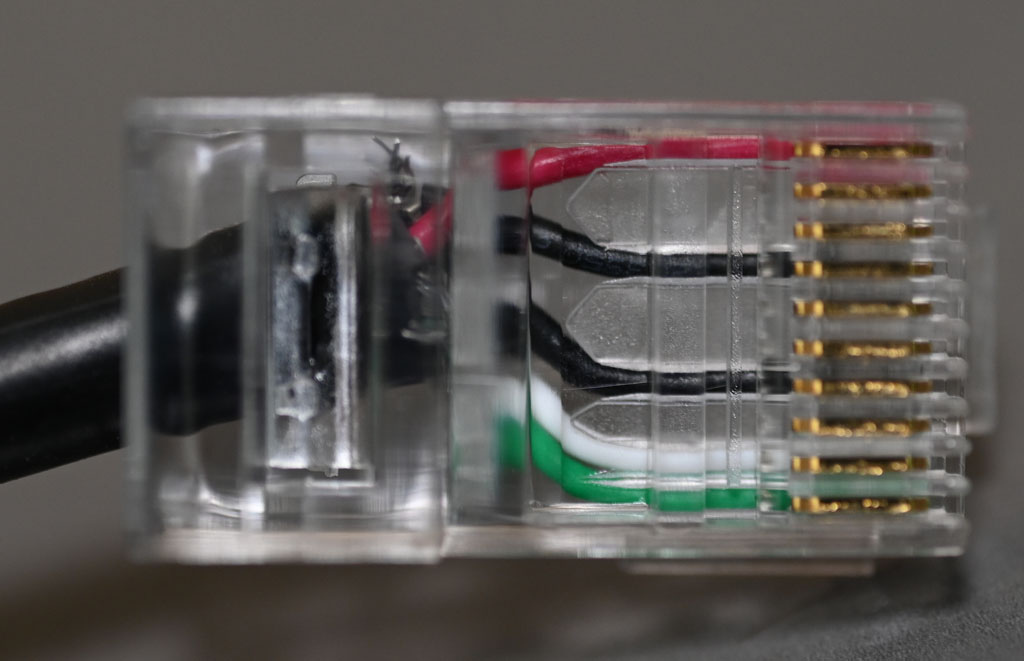

▼RJ50 10P10C接頭近照


▼UPS關機下短按電源鍵0.2秒可以開機,UPS開機後電源鍵會點亮綠色燈光,UPS開機下長按電源鍵2秒可以關機;UPS發生F01(電池供電過載)/F02(電池供電輸出短路)故障時長按電源鍵2秒可清除故障狀態並重設UPS返回待命狀態


▼UPS開機下長按電源鍵6秒可手動開啟自我測試,測試中會同時出現插頭ON LINE圖示及電池ON BATT圖示

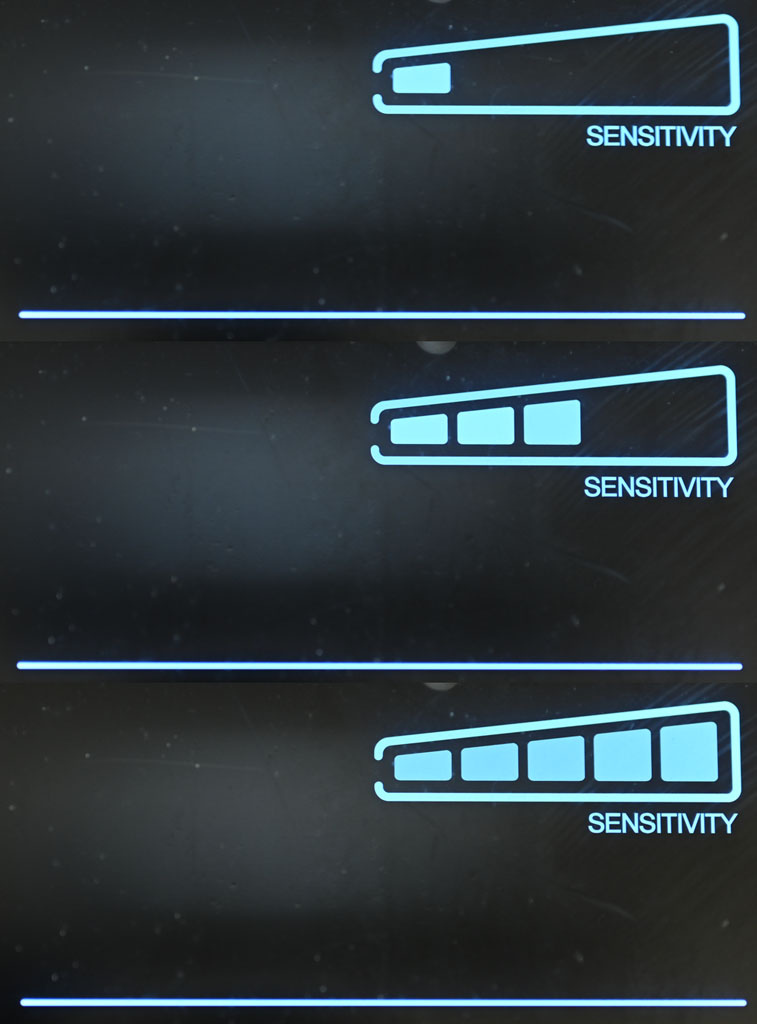

▼裝置敏感度設定,可調整UPS對市電輸入的敏感度,控制切換電池輸出的時機,敏感度越高,切換到電池供電的次數就越多。UPS連接市電後於關機狀態下長按電源鍵6秒,此時LCD螢幕梯形長條圖右下會顯示SENSITIVITY,表示目前為敏感度設定模式,短按電源鍵可切換電壓敏感度的低(78-150VAC)、中(88-147V)、高(88-144V)三個段位。停留在所選設定,UPS會發出嗶聲確認選擇,儲存設定後LCD螢幕熄滅

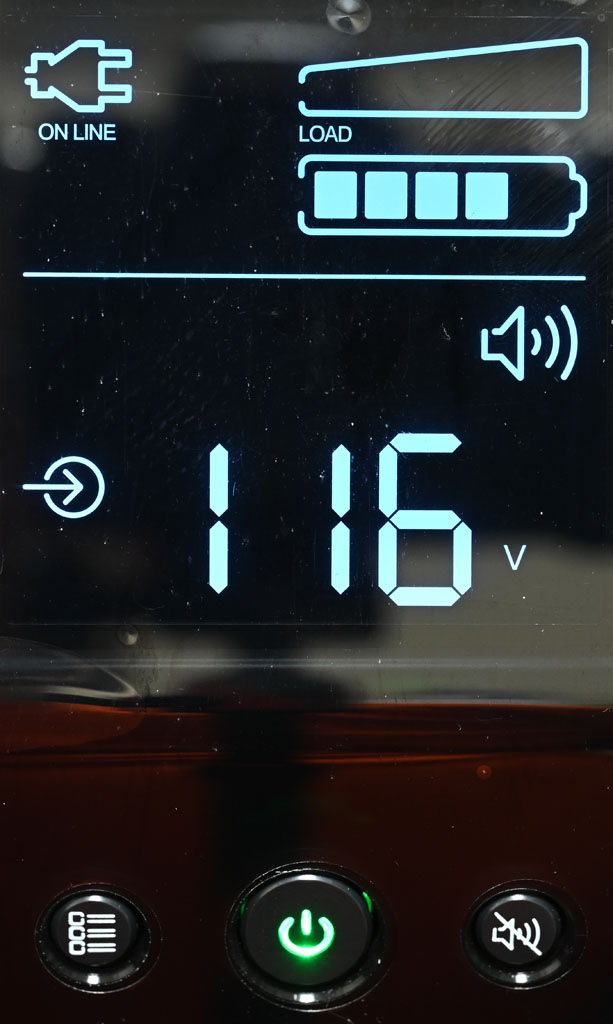

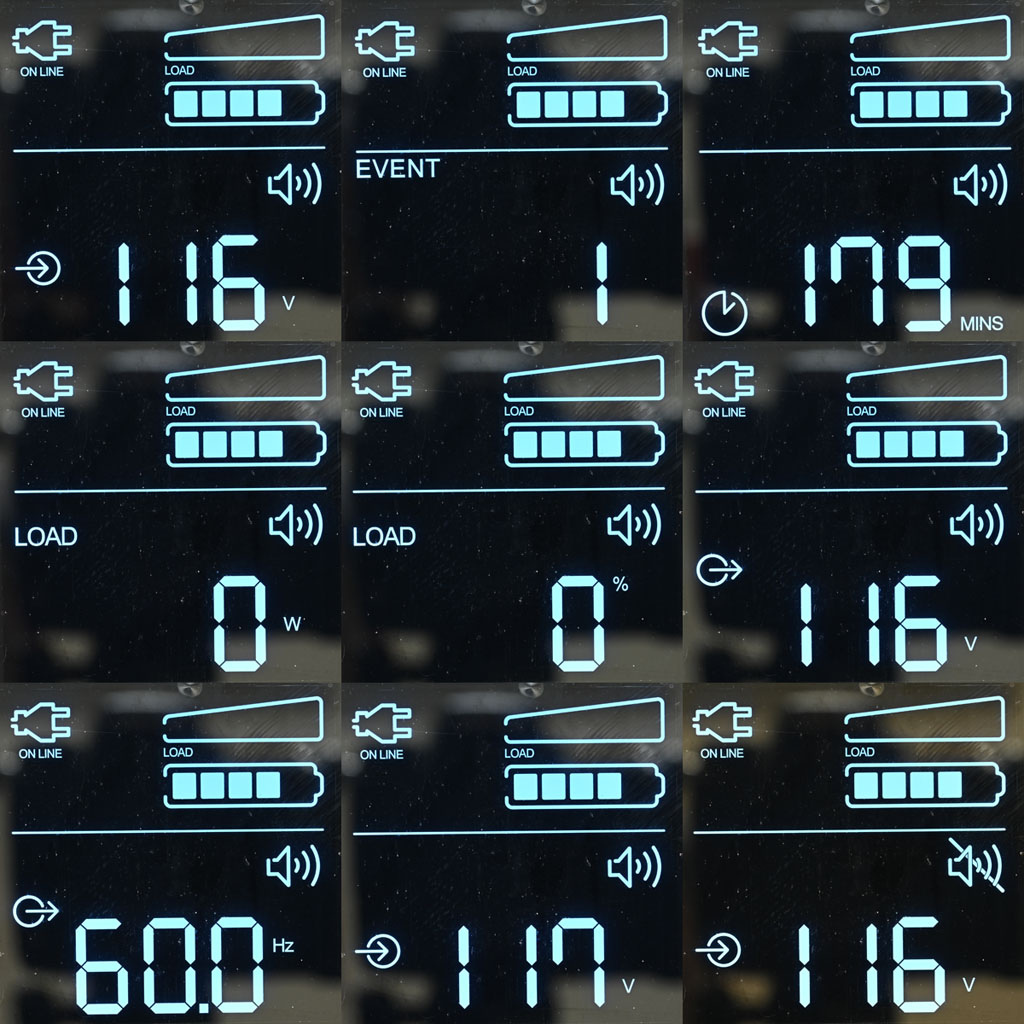

▼LCD螢幕顯示內容,UPS開機下短按狀態查詢鍵0.2秒可切換LCD螢幕顯示資訊,長按狀態查詢鍵2秒可切換LCD螢幕的全時模式(LCD螢幕常亮)及省電模式(無操作60秒後LCD螢幕關閉)。插頭ON LINE圖示表示目前由市電供電;LOAD梯形長條圖顯示負載量(每格表示20%);電池外觀長條圖顯示電池電量;箭頭進入圓圈圖示表示市電輸入電壓;EVENT圖示表示切換至電池供電的事件次數(於此畫面下同時短按電源鍵及狀態查詢鍵0.2秒可將事件次數歸零);時鐘圖示表示切換到電池輸出時預計的剩餘運作時間;LOAD圖示顯示目前負載量實功率(W)及百分比(%);箭頭指出圓圈圖示表示輸出電壓及頻率;UPS開機下長按靜音鍵2秒可開啟/關閉靜音,喇叭加斜線圖示表示開啟靜音。當發生輸出過載或UPS故障時也會在LCD螢幕上顯示資訊

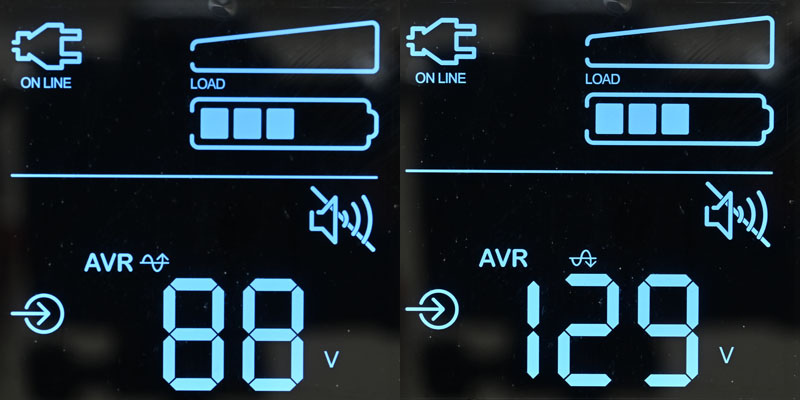

▼內部AVR動作時,LCD顯示AVR曲線箭頭向上圖示(左圖)表示目前校正低輸入電壓(升壓),AVR曲線箭頭向下圖示(右圖)表示目前校正高輸入電壓(降壓)

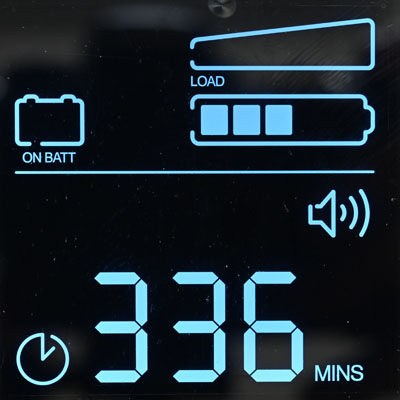

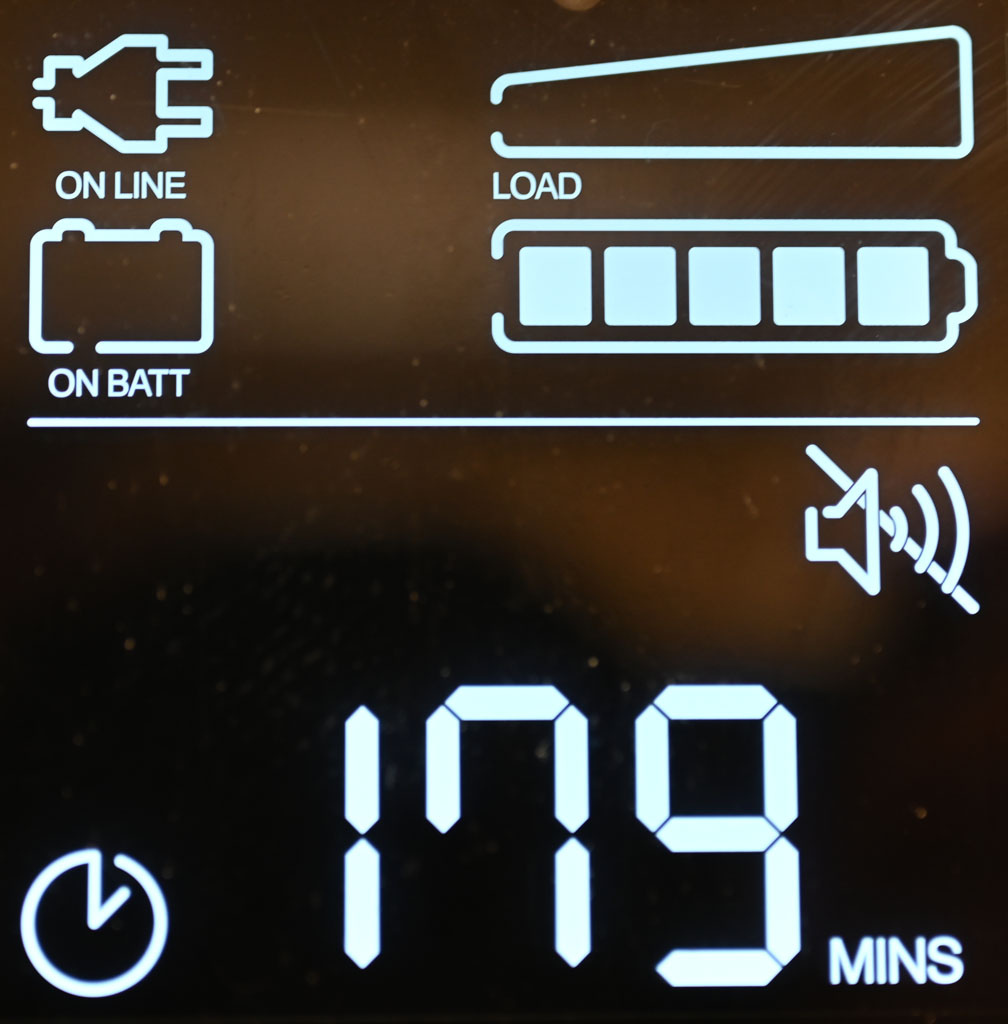

▼電池輸出下LCD螢幕會出現電池ON BATT圖示,並切換顯示至預計的剩餘運作時間。使用電池輸出時,會每30秒發出4嗶聲;電池電量不足時,會持續發出嗶聲;電池輸出下發生過載時,會發出連續音;電池中斷連接時,會每2秒發出1嗶聲;電池未通過自動診斷測試時,會發出連續啁啾聲,須盡早更換電池,按下靜音鈕可暫停警報


使用隨附連接線把UPS數據端口接到電腦USB上,上網下載APC的不斷電系統監控軟體-APC PowerChute Personal Edition並安裝軟體

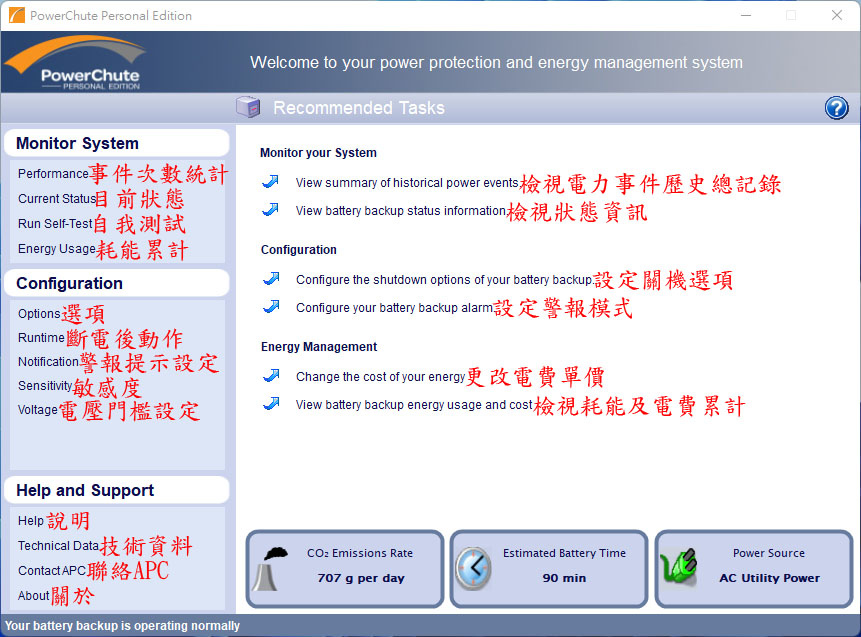

▼APC PowerChute Personal Edition主畫面,雖然下載頁面寫具備多重語言,但在繁體中文系統上只能使用英文版,主畫面常用選項解釋如下圖所示

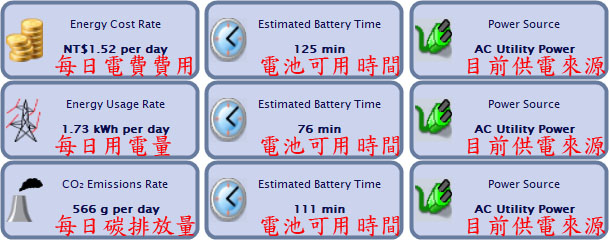

▼頁面右下方會固定顯示三個小方框,最左邊循環顯示每日電費費用/每日用電量/每日碳排放量三個數據,中間顯示目前預計電池可用時間,右邊顯示目前供電來源

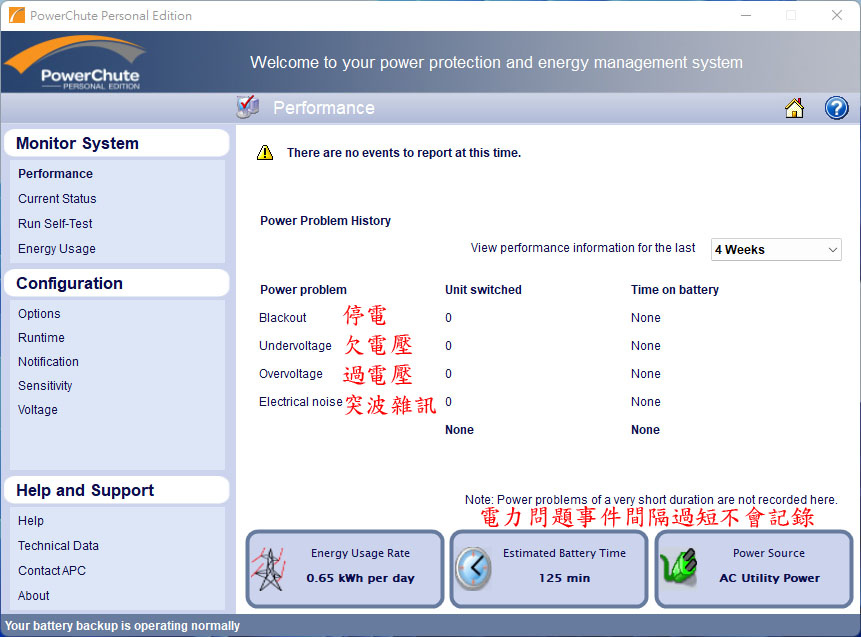

▼Performance子頁面,可統計停電/欠壓/過壓/突波雜訊觸發切換次數,如果事件發生間隔過短,則不會列入記錄

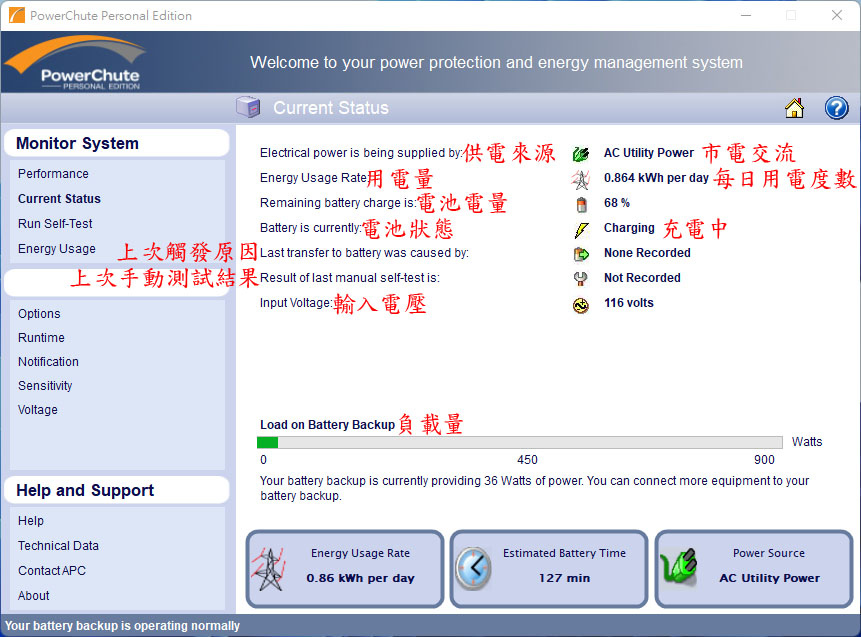

▼Current Status子頁面,顯示供電來源、用電量、電池電量、電池狀態、上次觸發電池輸出原因及時間、上次手動自我測試結果及時間、輸入電壓、負載量(長條圖及瓦特數)。下方預計可用時間會依照電池電量及負載量而改變

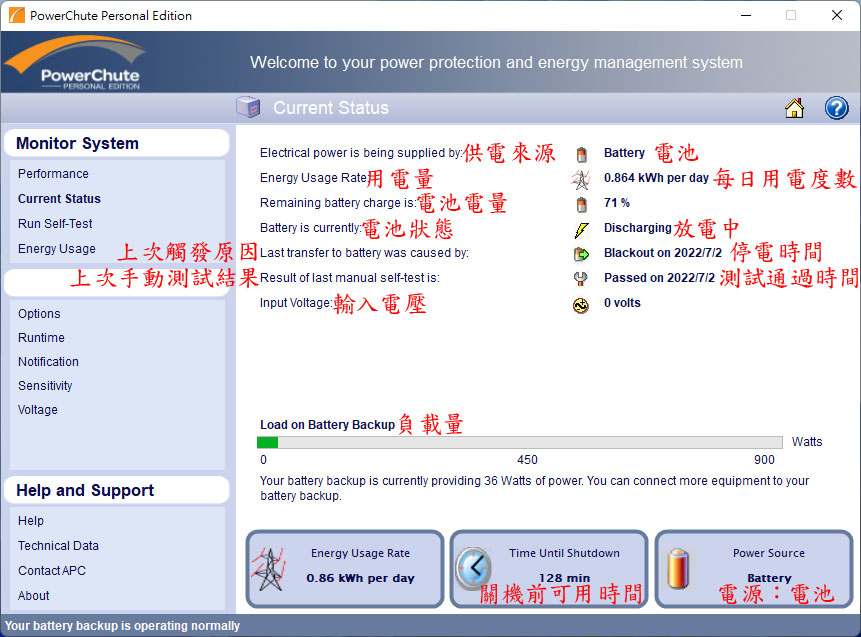

▼電池輸出模式下Current Status子頁面,供電來源及右下電源方框會顯示電池,電池狀態會顯示放電中,上次觸發電池輸出原因會記錄原因(停電)及發生日期,輸入電壓會顯示0V,右下時間方框會顯示系統關機前可用時間

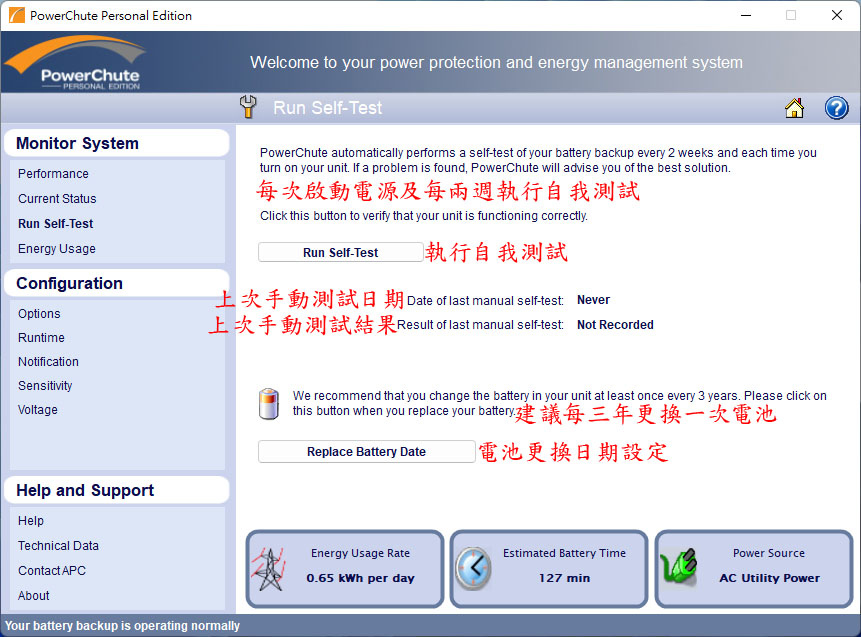

▼Run Self-Test子頁面,UPS每次啟動電源以及每兩週會執行自我測試,確保UPS運作狀態良好,按下”執行自我測試”按鈕可以手動執行自我測試,並顯示上次手動自我測試日期及結果。APC建議每三年更換一次UPS電池,若是已經更換新的電池,按下”電池更換日期設定”按鈕可設定新電池更換日期

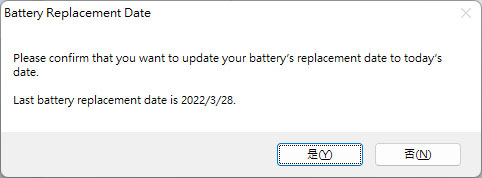

▼按下”電池更換日期設定”按鈕後,會詢問是否確定將電池更換日期更新為今天的日期,按下”是”確認,按下”否”取消

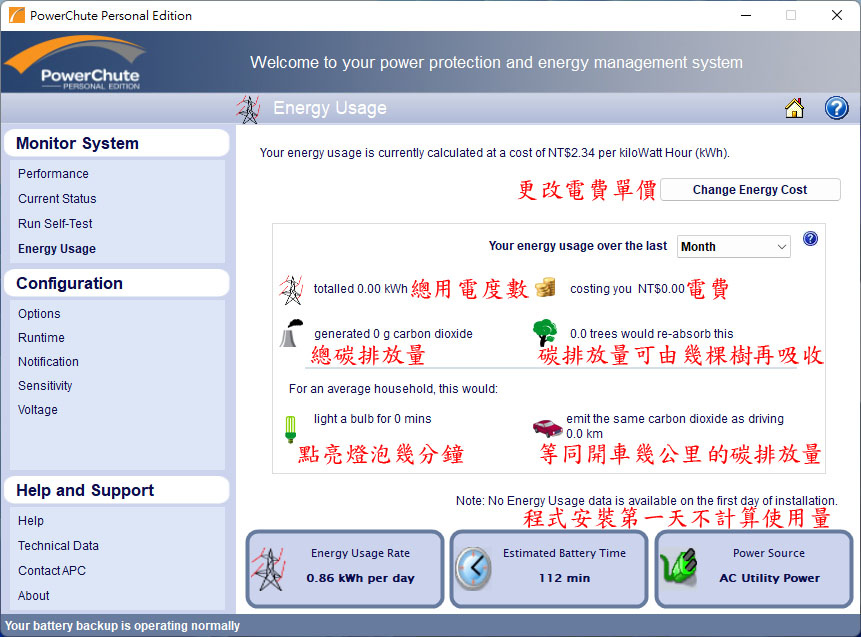

▼Energy Usage頁面,統計程式安裝後累計的總用電度數、電費、總碳排放量及可再吸收的樹木棵數,也可換算成可點亮燈泡幾分鐘及等同開車幾公里的碳排放量。程式安裝的第一天不會列入累計

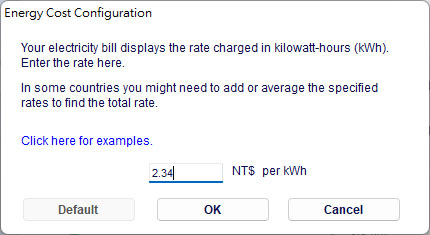

▼按下”更改電費單價”按鈕,可以設定每度電費以獲得精確的電費計算

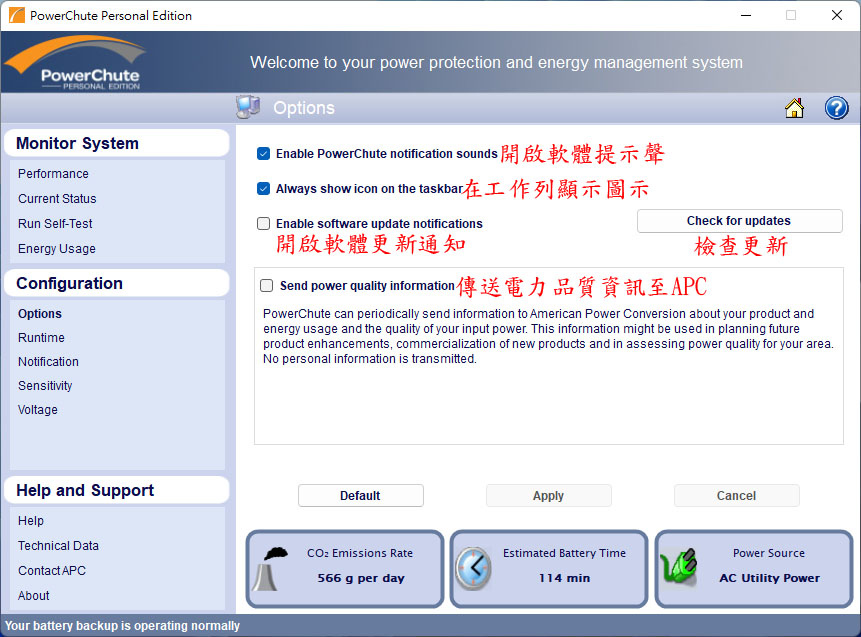

▼Options子頁面,可以開啟軟體提示聲、在工作列顯示圖示、開啟軟體更新通知、手動檢查更新,也可以選擇是否傳送電力品質資訊給APC,作為未來產品強化參考、推出新產品來迎合當地電力品質

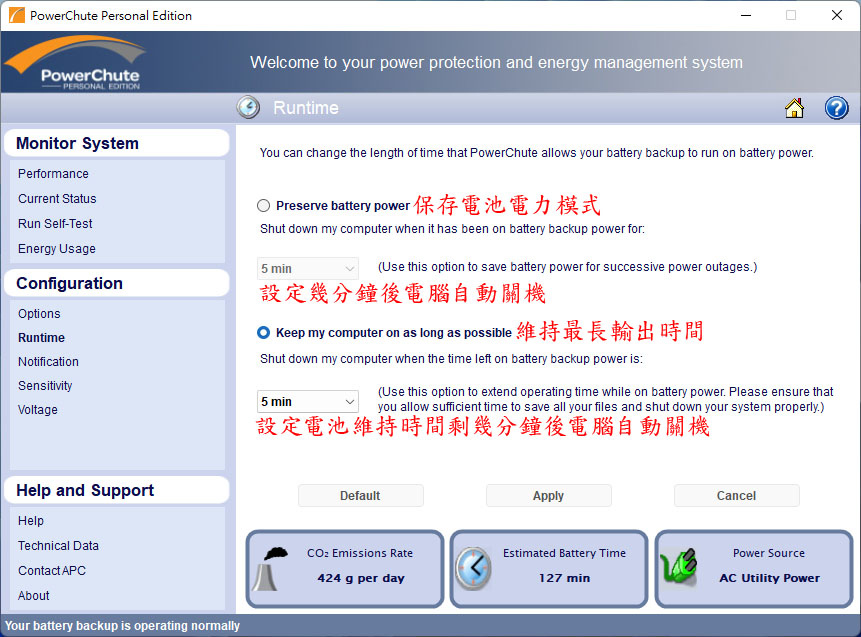

▼Runtime子頁面,可設定UPS於電池模式下輸出時間。開啟保存電力模式,當UPS轉電池輸出後,到達設定時間就對電腦下達關機指令,可保存較多電池備用電力;開啟維持最長輸出時間模式,當UPS轉電池輸出後,直到電池維持時間剩下設定時間才對電腦下達關機指令,可延長停電後使用時間,但是設定時間必須足夠到能讓電腦存檔及正常關機。因為此模式會把電池電量幾乎耗盡,UPS復電後將會拉長電池充飽所需時間,若電池未充飽下再度遇到停電,則會影響下一次電池可用時間

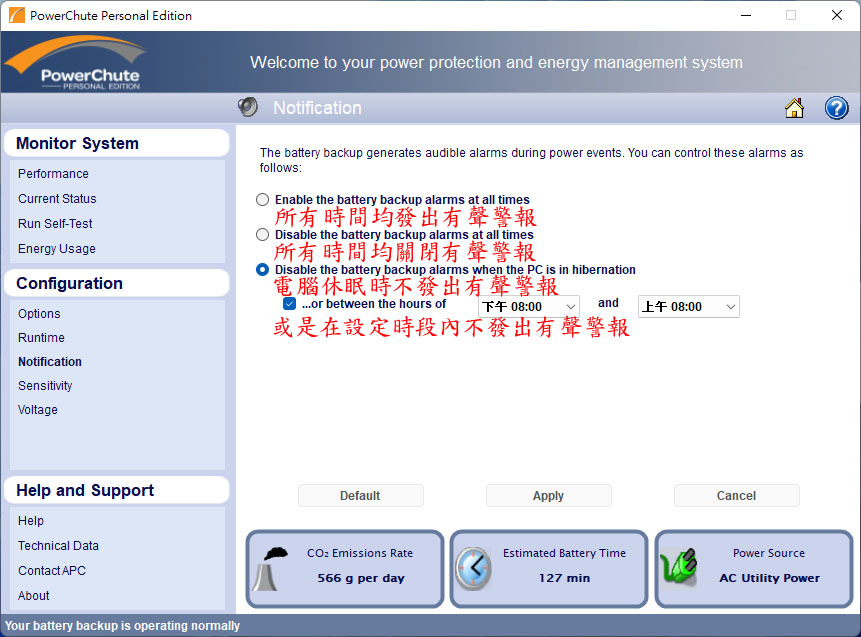

▼Notification子頁面,設定UPS遇到電力事件時是否發出有聲警報,可設定所有時間均發出有聲警報、所有時間均關閉有聲警報、電腦休眠時不發出有聲警報或是在設定時段內不發出有聲警報


▼Sensitivity子頁面,設定UPS對突波雜訊的敏感度,可調整高/中/低,敏感度越高,在偵測到突波雜訊時轉電池輸出就越頻繁,敏感度低時雖然不會頻繁轉電池輸出,但可能會讓較多突波雜訊干擾到較為敏感的設備

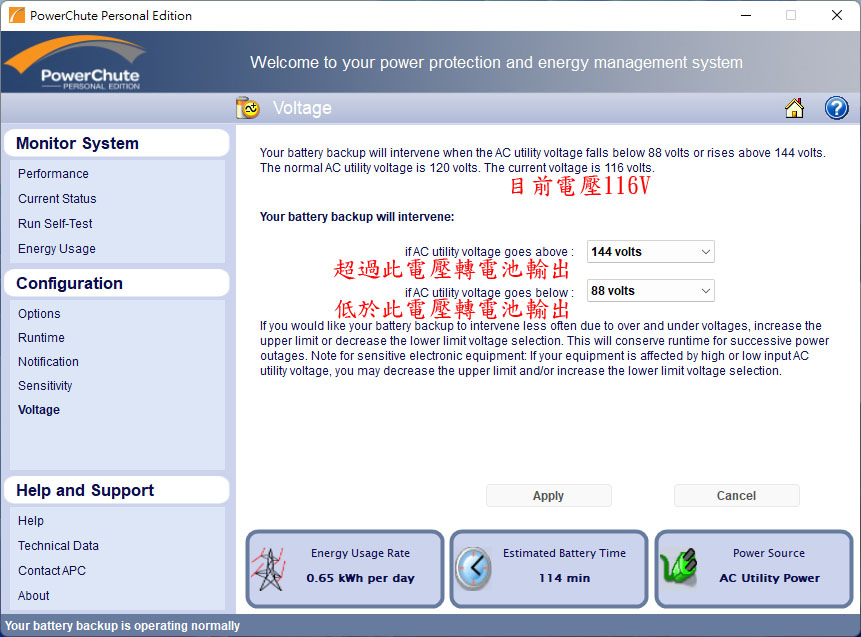

▼Voltage子頁面,設定UPS於輸入交流超壓(Over Voltage)/欠壓(Under Voltage)時轉電池輸出的門檻值,超壓門檻可設定144V-150V,欠壓門檻可設定78V-88V

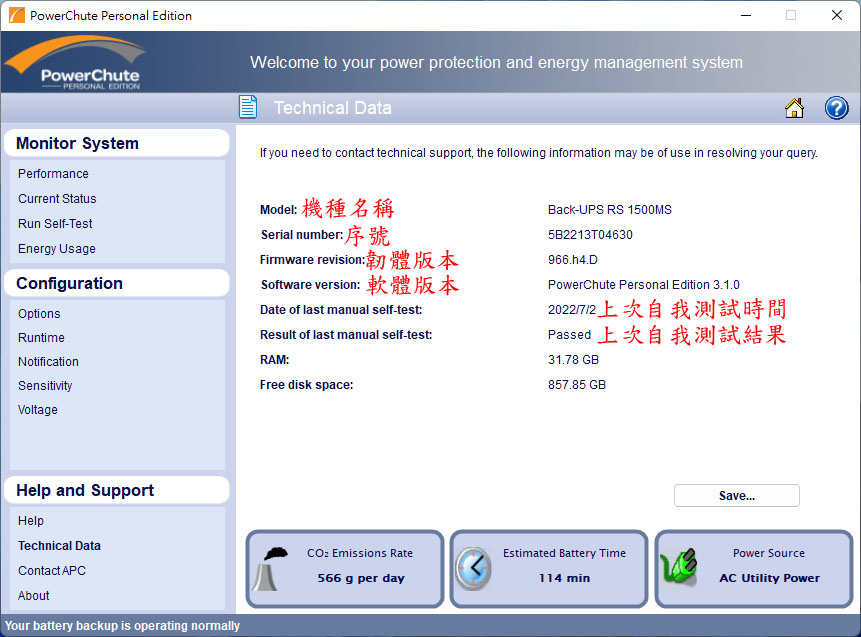

▼Technical Data子頁面,顯示UPS機種名稱、序號、韌體版本、軟體版本、上次手動自我測試日期及結果

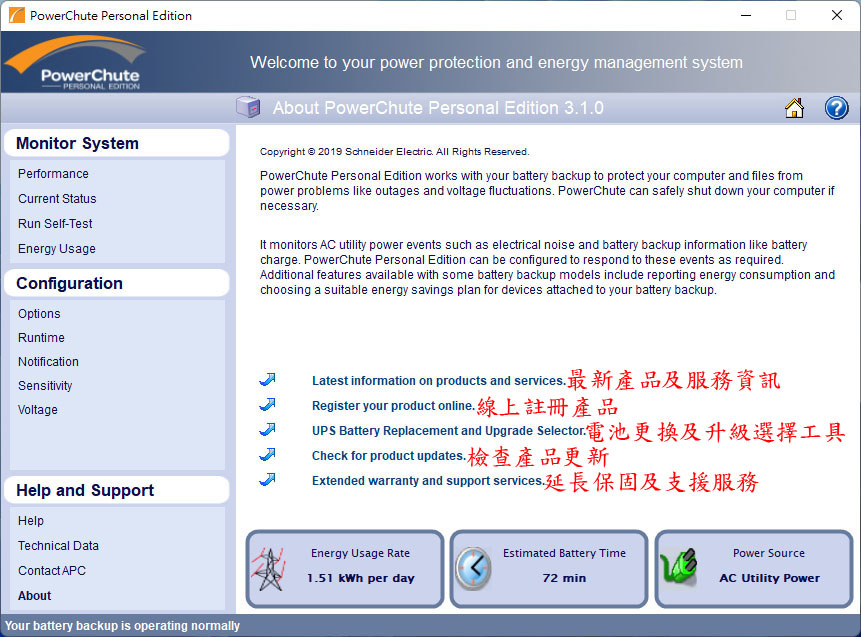

▼About子頁面,顯示軟體版本,並顯示最新產品及服務資訊、線上註冊產品、UPS電池更換及升級選擇工具、檢查產品更新、延長保固及支援服務的捷徑

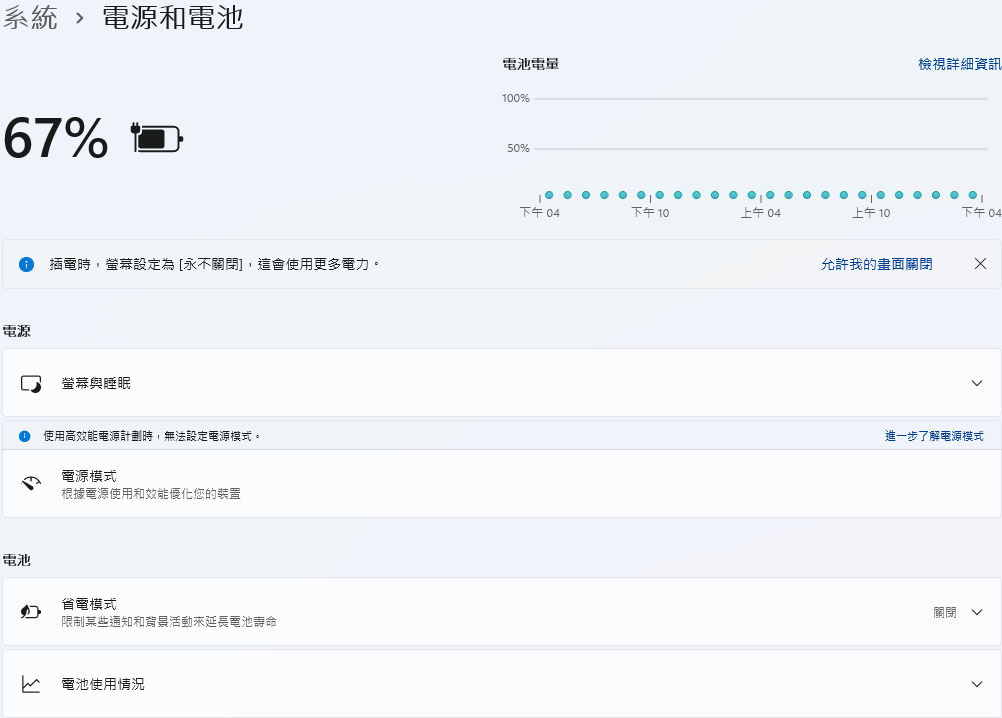

▼即使未安裝軟體,裝上Windows電腦仍可自動被作業系統偵測到,並顯示在系統設定中的電源與電池內,不過顯示資訊較為有限

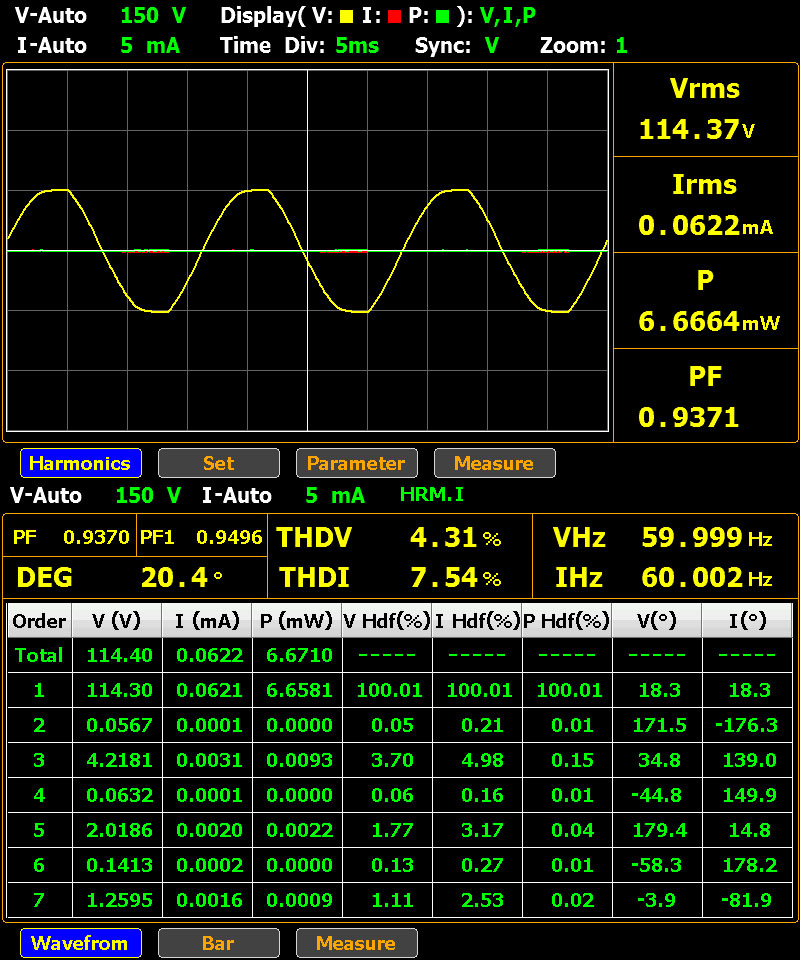

▼UPS於市電模式下,交流輸入直接送到輸出,此時波形為市電正弦波,電壓總諧波失真率為4.31%

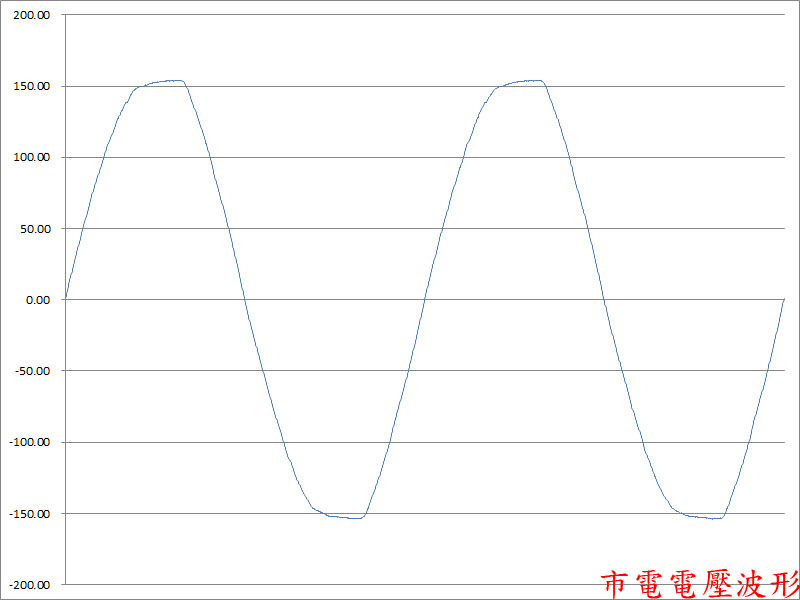

▼把市電交流電壓波形放大來看


▼轉電池輸出時,電池透過轉換電路輸出交流,此時波形與市電正弦波看起來略有不同,電壓總諧波失真率為1.83%

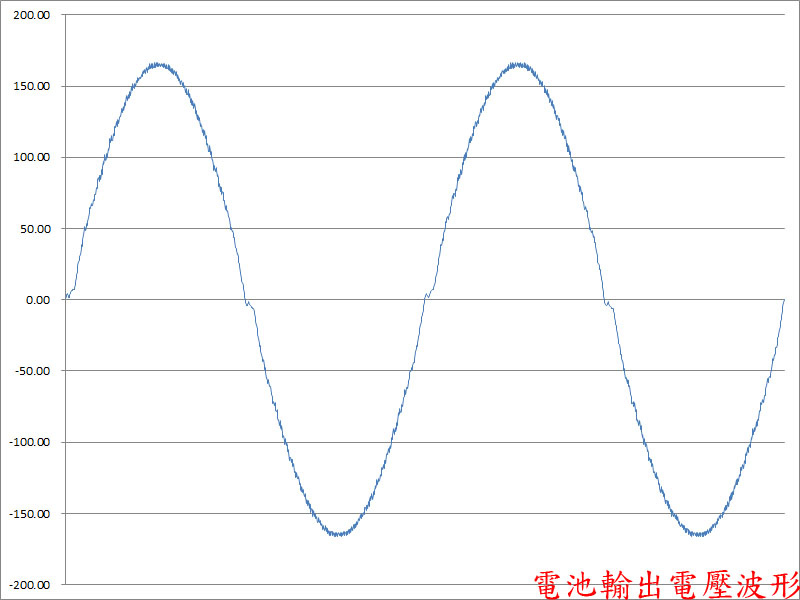

▼把電池輸出交流電壓波形放大來看,零點電壓處出現短暫不連續,同時波形帶有些微毛邊,不過整體波形仍十分接近正弦波

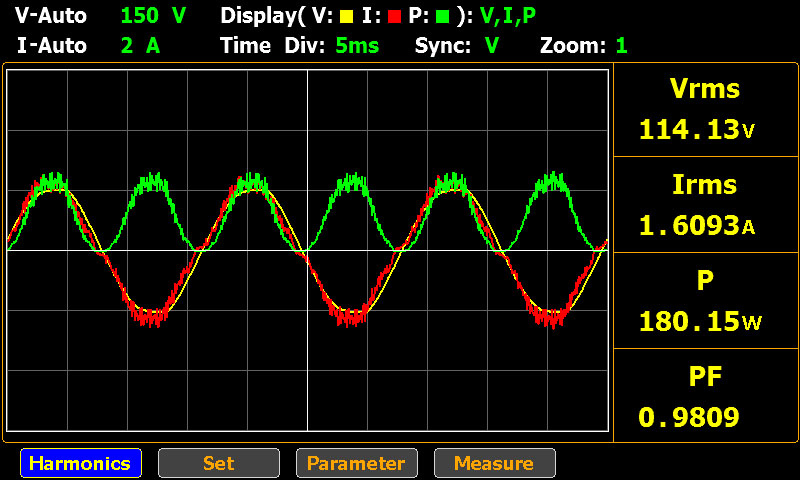

▼UPS接上一個帶有主動功率因數修正(APFC)的電腦電源供應器,消耗功率180W時,透過交流市電供電的電壓(黃色)/電流(紅色)/功率(綠色)波形

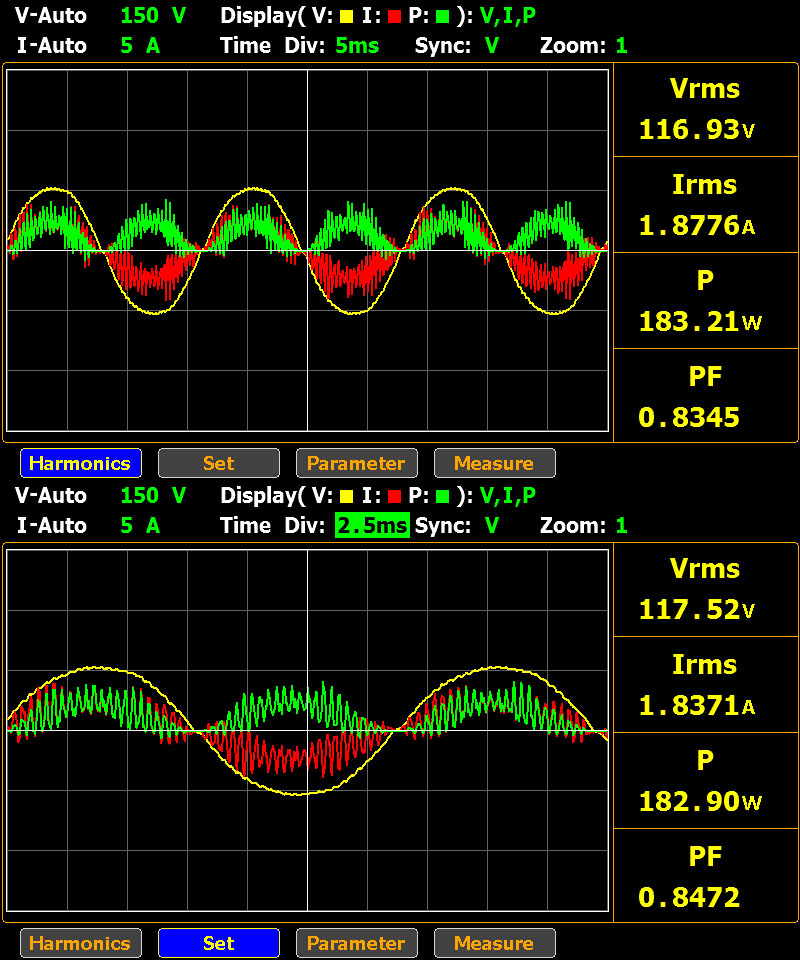

▼UPS接上一個帶有主動功率因數修正(APFC)的電腦電源供應器,消耗功率183W時,透過電池輸出供電的電壓(黃色)/電流(紅色)/功率(綠色)波形。因為波形發生改變,電源供應器的功率因數從原本的0.9809降到0.8472

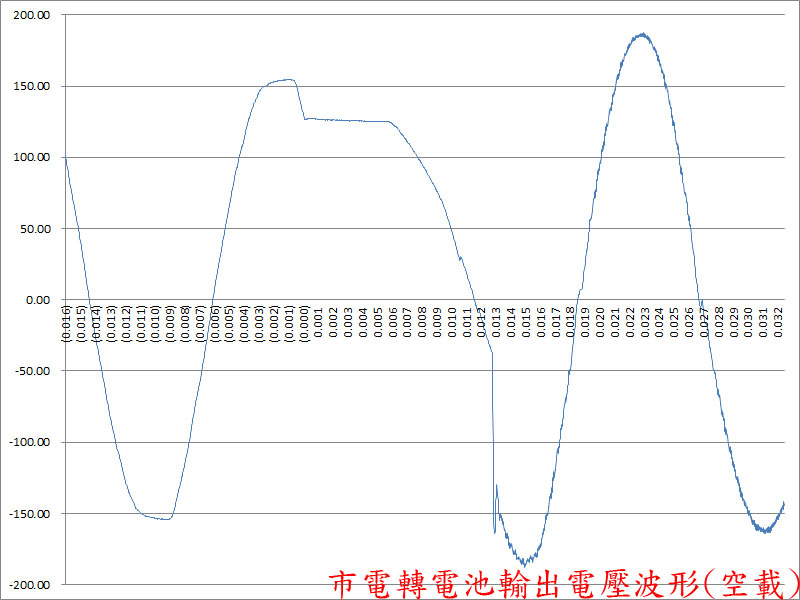

▼無負載下市電轉電池輸出的電壓波形變化

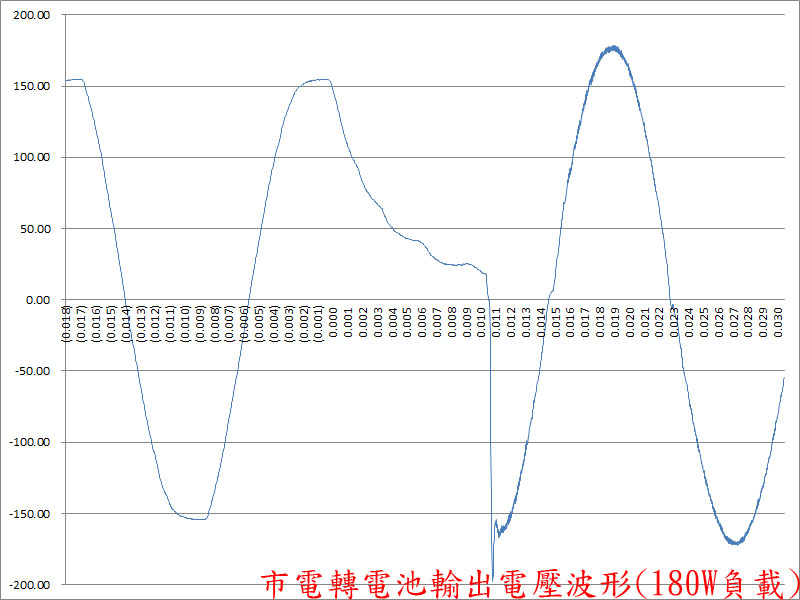

▼負載180W下市電轉電池輸出的電壓波形變化

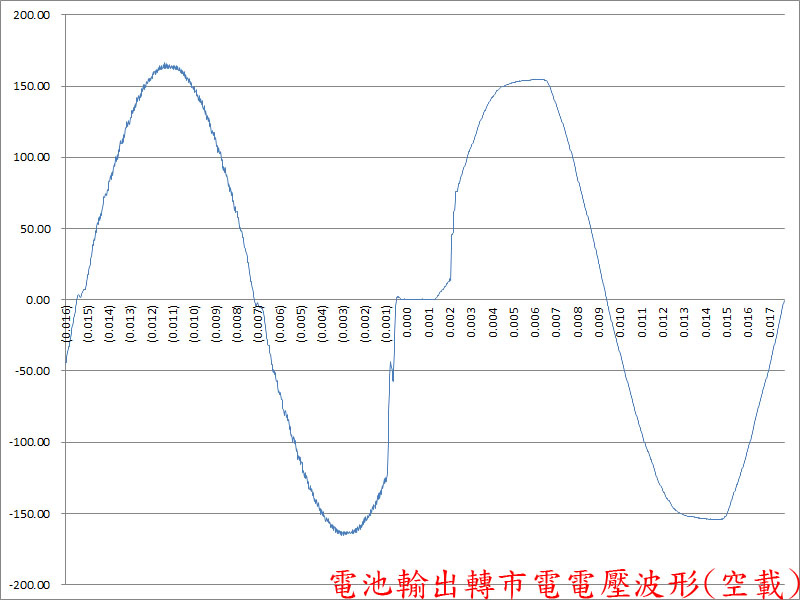

▼電池輸出轉市電的電壓波形變化,出現約2ms的切換時間

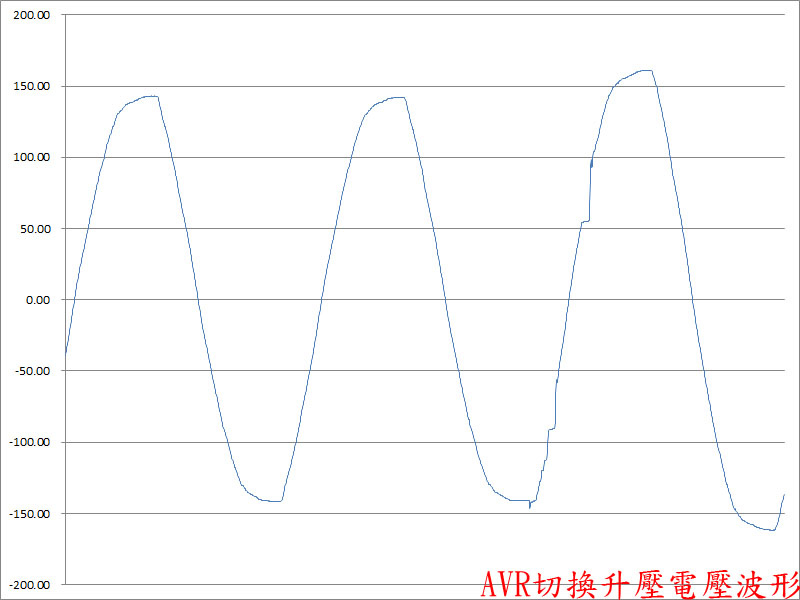

▼內部AVR升壓切換動作時的市電電壓波形,無出現明顯變動

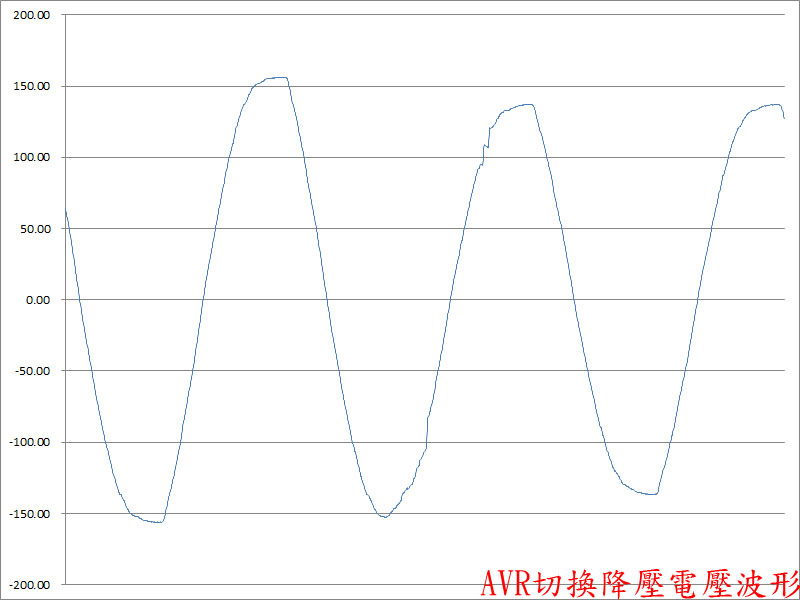

▼內部AVR降壓切換動作時的市電電壓波形,無出現明顯變動


▼UPS正面的USB-A埠(上)、USB-C埠(下)支援的充電定義僅有SAMSUNG 5V/2A、BC1.2、DCP 1.5A

結論:

高性能系列APC BR1500MS-TW提供主機3年及電池2年保固,適用較為高階的電腦主機配備,可提供1500VA/900W輸出能力;正面具備USB-C及USB-A輸出插座,可提供5V/3A 15W電源,方便對USB裝置進行供電或充電;大型LCD螢幕可顯示完整輸入/輸出及UPS資訊;每兩週自動測試內部元件及電池狀態,確保UPS及電池功能正常;具備冷啟動能力,可在停電時啟動UPS當作緊急電源使用;輸入插頭採扁平造型及斜角出線,可減少所需深度,具備可提升用電安全的過載開關及配線異常偵測指示燈;6個備用電源+突波保護插座及4個突波保護插座可滿足多個裝置連接需求,部分插座間距加寬設計可插上較占空間的充電器/變壓器;乙太網路及同軸電纜突波保護,除裝置電源外也可對其網路/同軸線路提供突波保護;免用工具即可打開電池室蓋子更換電池,方便進行維護,電池接點絕緣防護良好,使用知名品牌電池確保使用壽命;內建AVR自動電壓調整,即時調節輸入電壓,減少因電壓變動而切換電池輸出的次數,輸入電壓正常時自動關閉電壓調節功能降低UPS功率消耗;使用在線互動式架構,切換時間可落在電腦電源供應器的Hold-up Time規範內,雖然其輸出波形相較市電波形來說,仍有零點電壓處出現短暫不連續及波形放大後帶有些微毛邊的差異,不過使用具備APFC的電源供應器同樣可以正常運作;APC PowerChute Personal Edition軟體可以監控電力事件、UPS狀態、耗能累計、診斷測試及動作模式設定

報告完畢,謝謝收看
