SADES不死鳥伽樓羅Garuda機殼特色:
●前方面板、頂部、左側板及後方設置大面積通風網孔
●前方/頂部/電源艙網狀隔板/後方均有安裝風扇的位置,提供最多8顆120mm風扇安裝空間
●前方可裝最大360mm一體式水冷散熱排,頂部可裝最大240mm一體式水冷散熱排
●前方/頂部/左側板均配置磁吸式過濾網,底部配置嵌入式過濾網
●頂置式I/O面板提供1個USB3.2 Gen1 Type-A及2個USB2.0 Type-A
●下方可拆卸式硬碟架可安裝2顆3.5吋硬碟或是1顆3.5吋硬碟加1顆2.5吋SSD
●底板上活動式固定架可安裝1顆2.5吋SSD

SADES不死鳥伽樓羅Garuda機殼規格:
本體尺寸(DxWxH):350x200x480mm
可安裝主機板種類:ATX、Micro ATX、ITX
前置I/O埠:1個USB3.2 Gen1 Type-A、2個USB2.0 Type-A、耳機、麥克風
下方硬碟架3.5吋安裝空間:2個
下方硬碟架2.5吋安裝空間:1個(與3.5吋空間共用)
底板2.5吋安裝空間:1個
標準擴充槽:7個
前方風扇安裝空間:3個120/140mm
頂部風扇安裝空間:2個120mm
電源艙網狀隔板風扇安裝空間:2個120mm
後方風扇安裝空間:1個120mm
過濾網:左側板/前方/頂部磁吸式過濾網,底部嵌入式過濾網
可安裝CPU散熱器高度:最大160mm
可安裝顯卡長度:最大295mm
前方可安裝水冷排尺寸:240/280/360mm
頂部可安裝水冷排尺寸:240mm(會受到主機板上方元件及記憶體高度限制)

▼此面外箱有商標、中文產品名稱、中文特色圖示


▼此面外箱有商標、英文產品名稱、英文特色圖示,不過其中一個圖示英文誤植


▼外箱左/右側面有商標、中英文產品名稱、顏色標示、產品規格、條碼、產地


▼外箱頂部有商標、中英文產品名稱、顏色標示

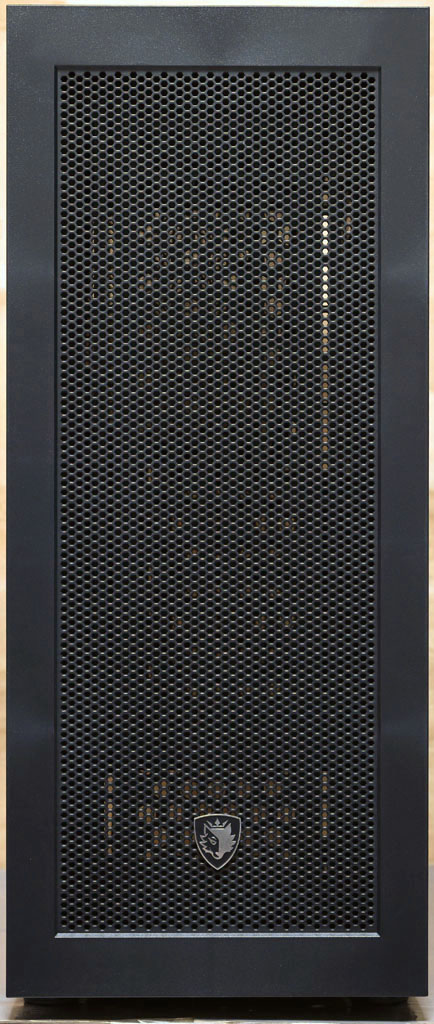

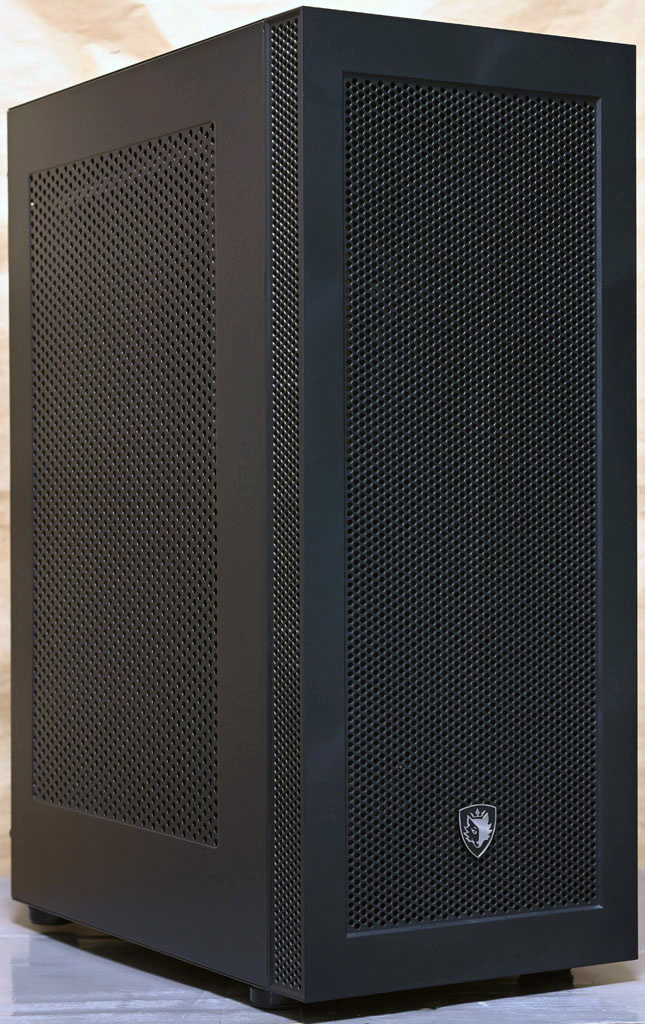

▼SADES不死鳥伽樓羅Garuda機殼外觀,前方面板配置大面積通風網孔,下方中央有商標

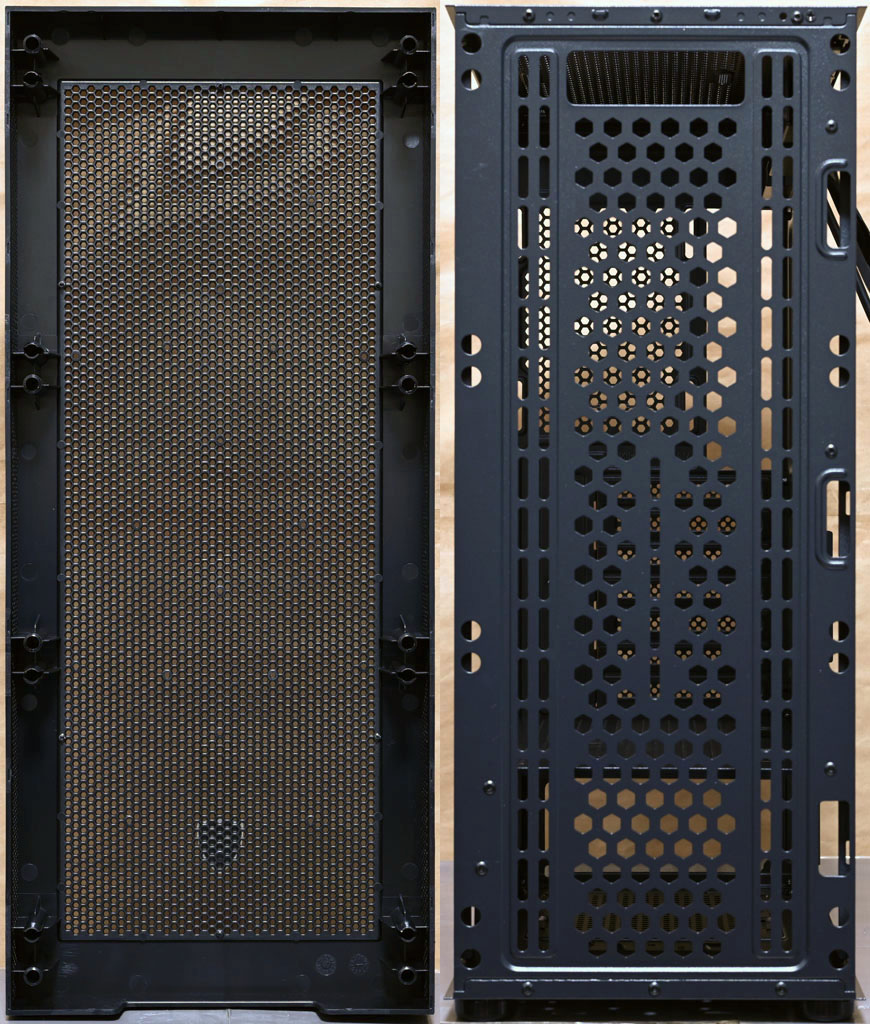

▼前方面板取下後的樣子,風扇安裝在外側,配置長條形固定孔,可安裝3個120/140mm風扇,水冷排可裝到360mm

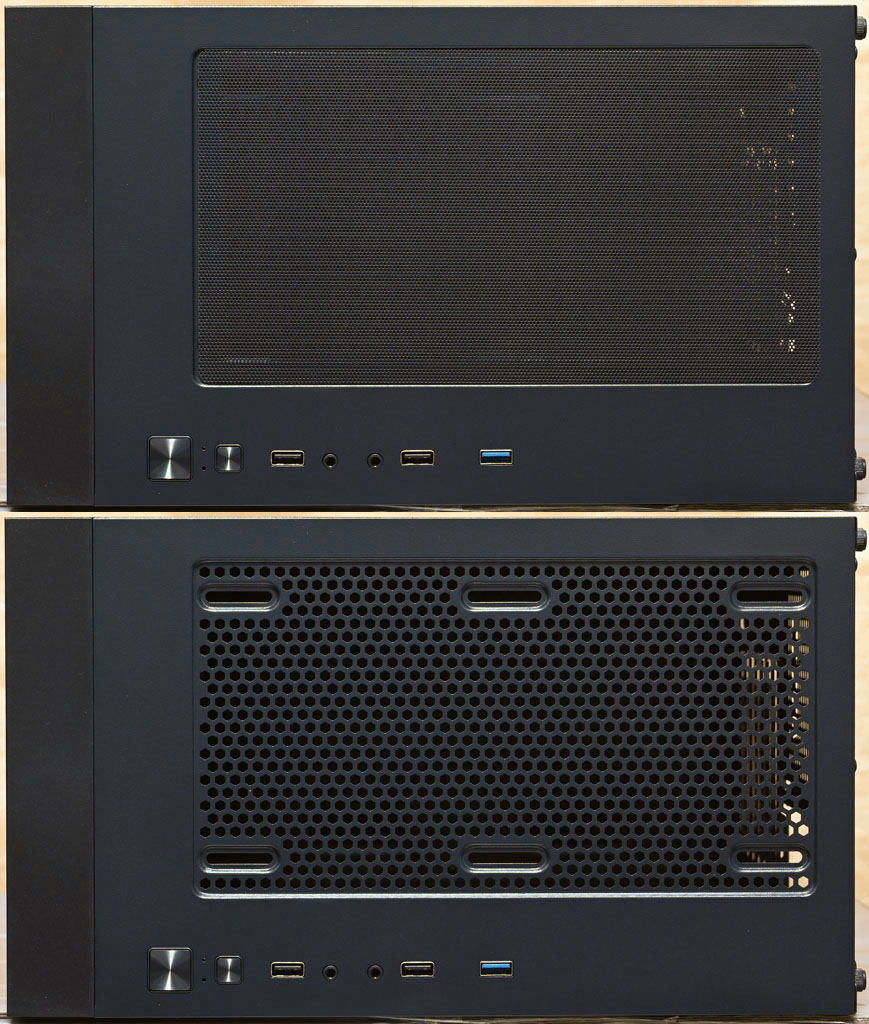

▼機殼頂部網狀通風口配置磁吸式過濾網,配置長條形固定孔,可安裝2個120mm風扇,水冷排可裝到240mm(受到主機板上方元件及記憶體高度限制)


▼位於機殼頂部右前方的縱置式I/O埠、按鈕與指示燈,由前(圖左)至後(圖右)分別是電源按鈕、電源/硬碟指示燈、重置按鈕、1個USB2.0 Type-A、耳機3.5mm插座、麥克風3.5mm插座、1個USB2.0 Type-A、1個USB3.2 Gen1 Type-A

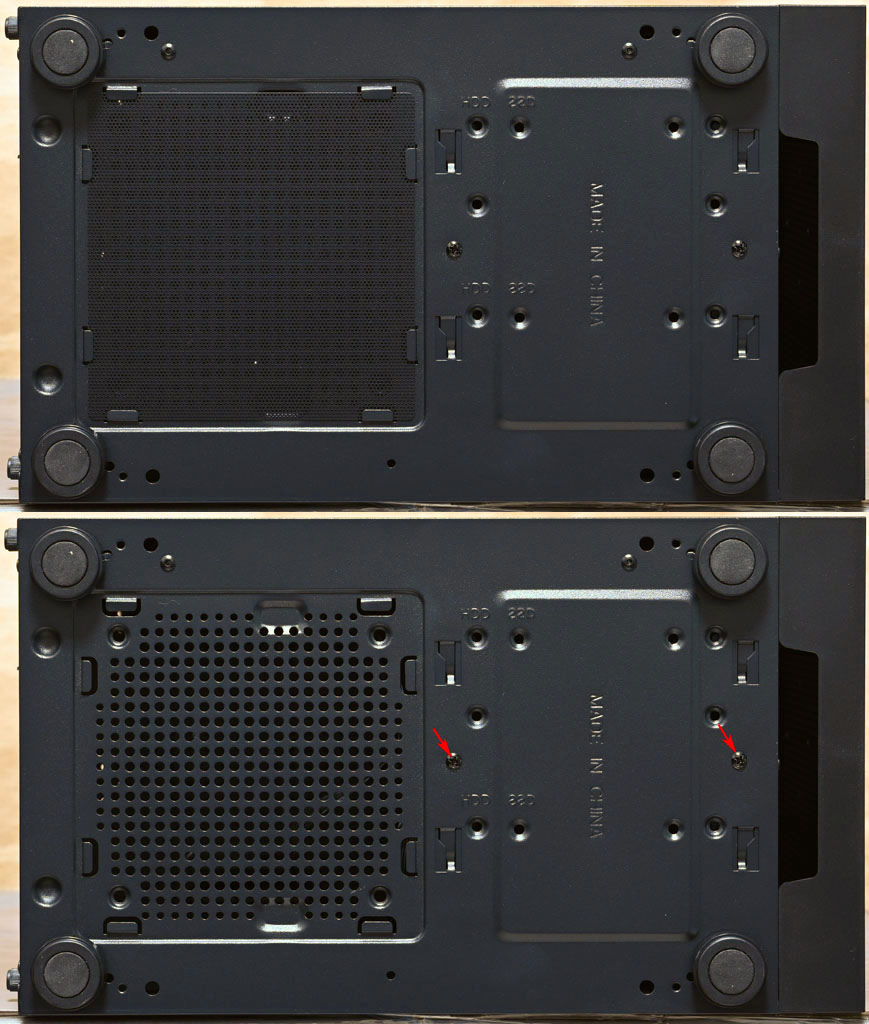

▼機殼底部腳座有防滑墊,電源供應器進氣口配置嵌入式過濾網,3.5吋/2.5吋硬碟架透過螺絲(紅色箭頭)固定

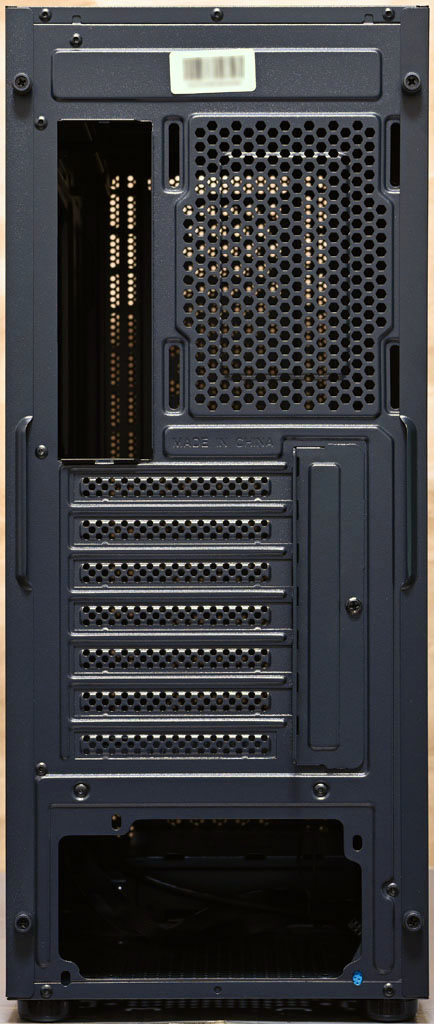

▼機殼後方可安裝1個120mm風扇,配置長條形固定孔。下方電源供應器安裝位置僅提供單一安裝方向孔位

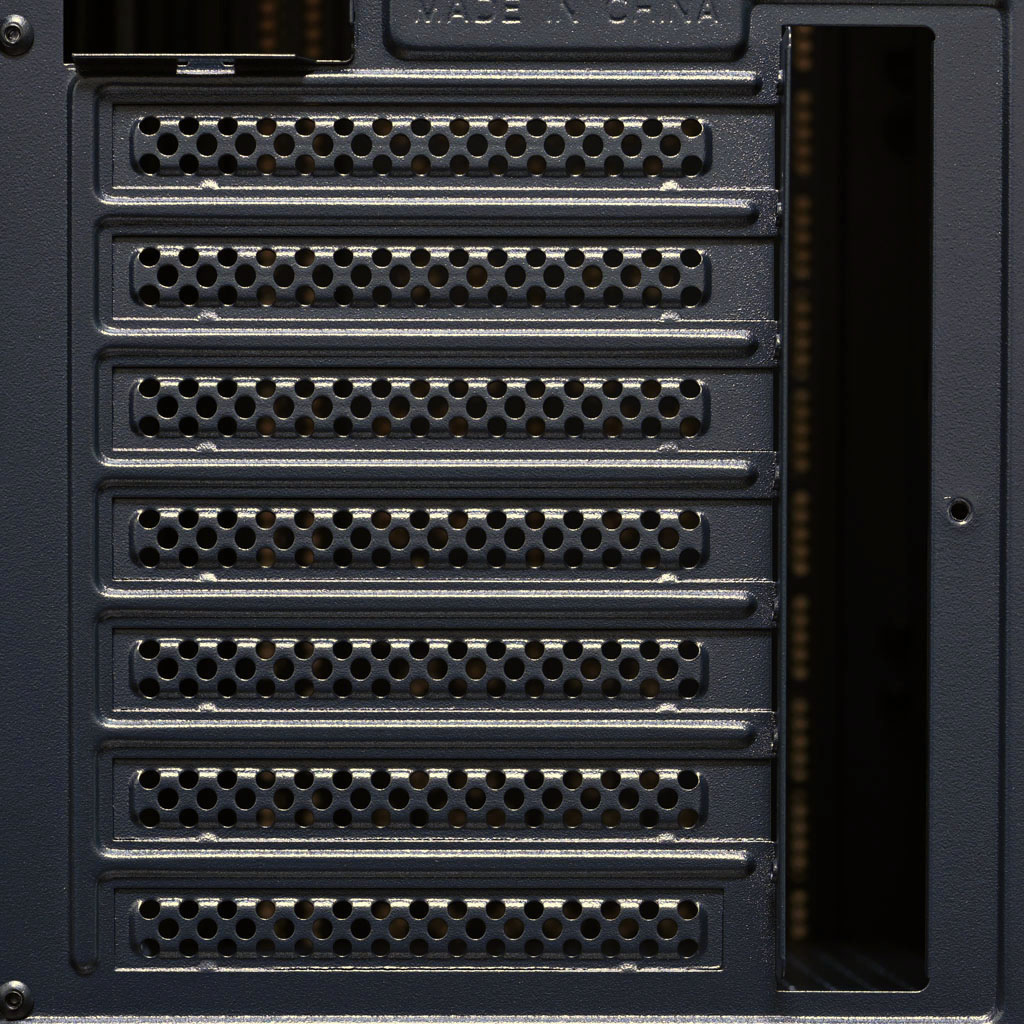

▼7個標準擴充槽之間有支架,每個擴充槽均採用一次性擋板,擴充槽擋板上有通風開孔

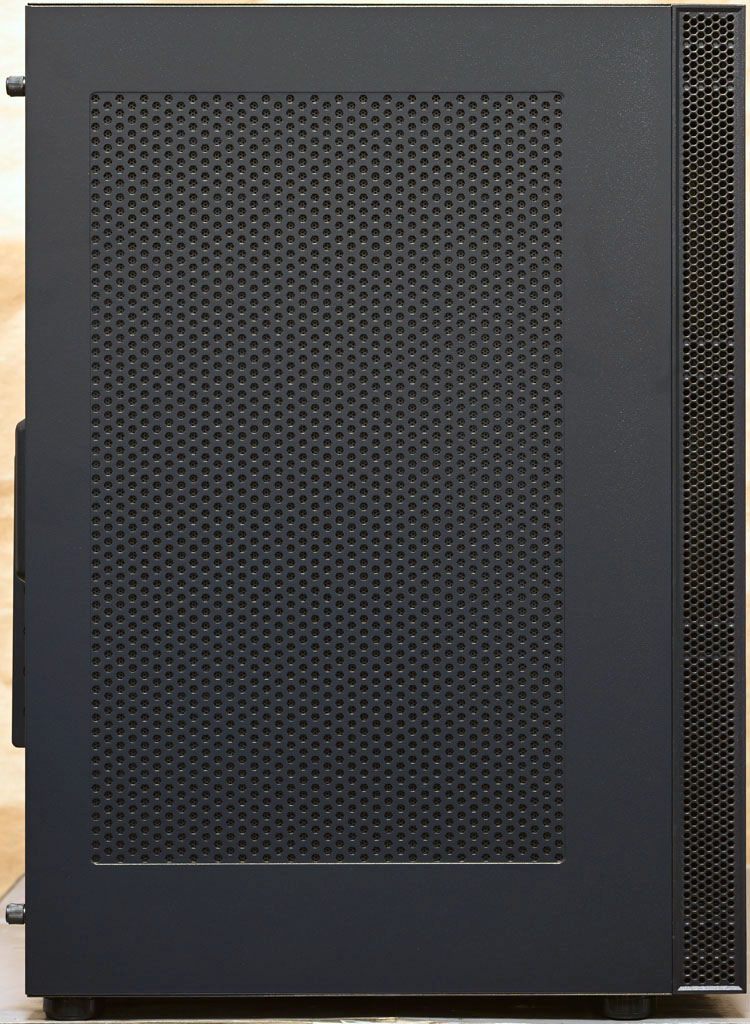

▼前方面板左側面及左側側板配置大面積通風網孔,左側板採用手轉螺絲固定,免工具可拆裝

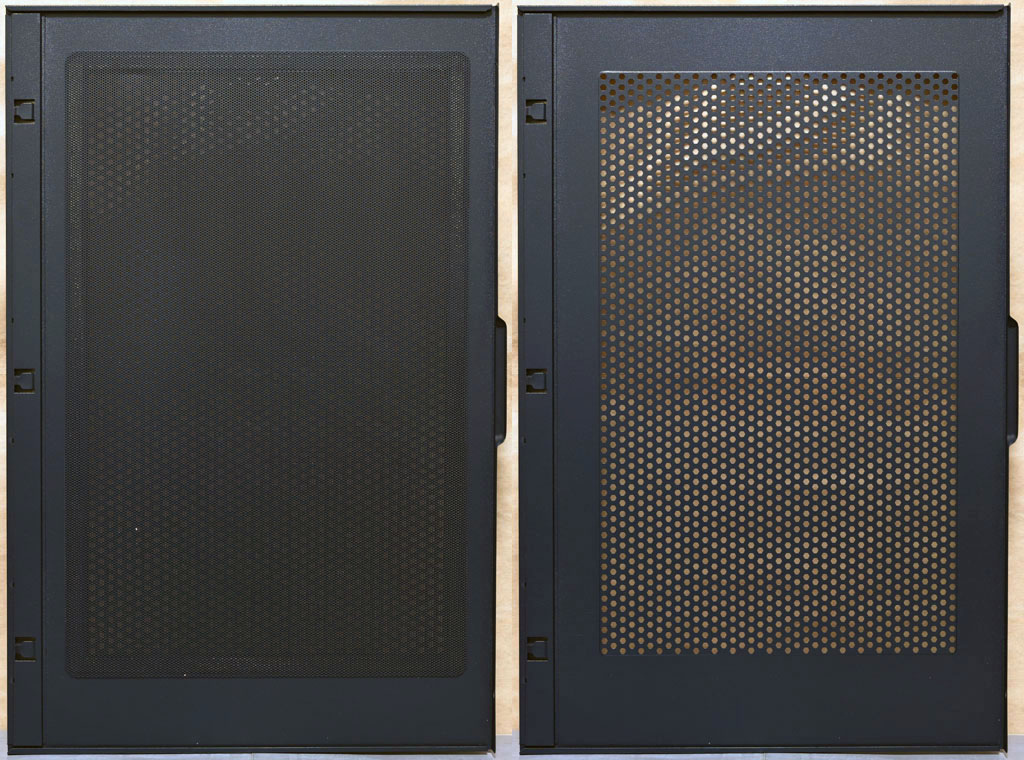

▼左側板內面配置磁吸式過濾網

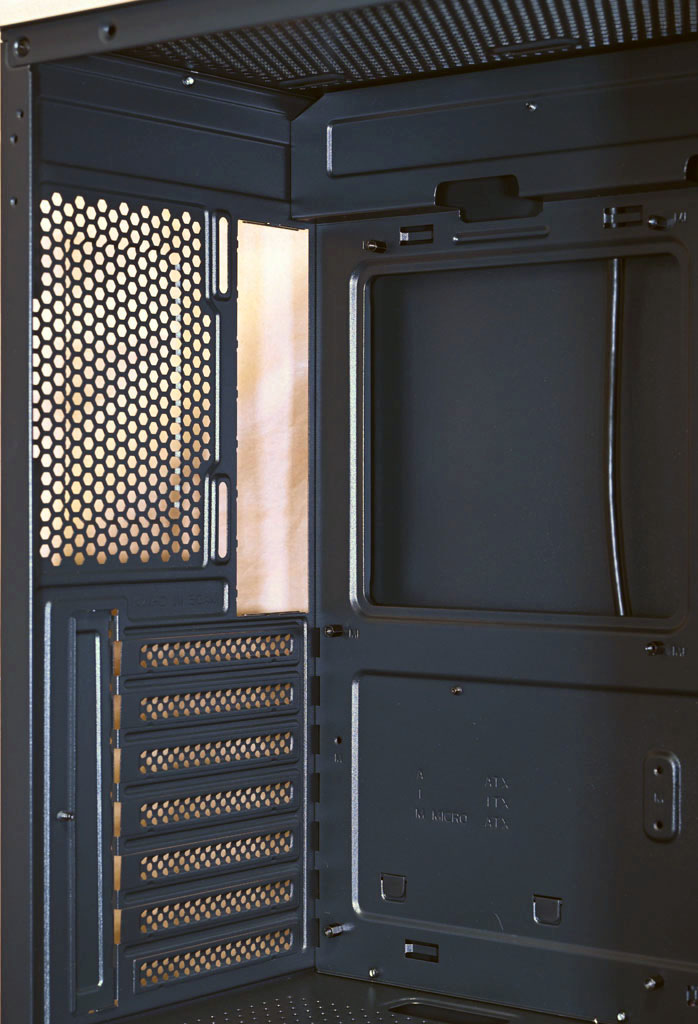

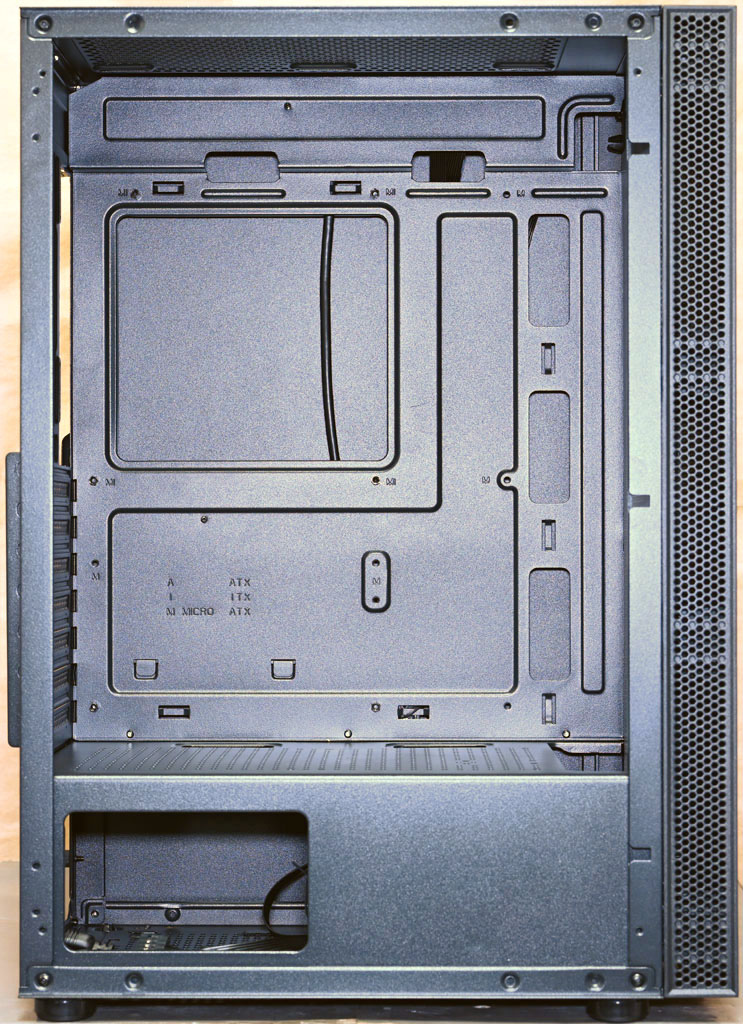

▼機殼左側面結構,主機板/介面卡安裝區與電源艙採隔離設計,維持內部整潔。底板上方/前端、電源艙上方網狀隔板都設有穿線開孔

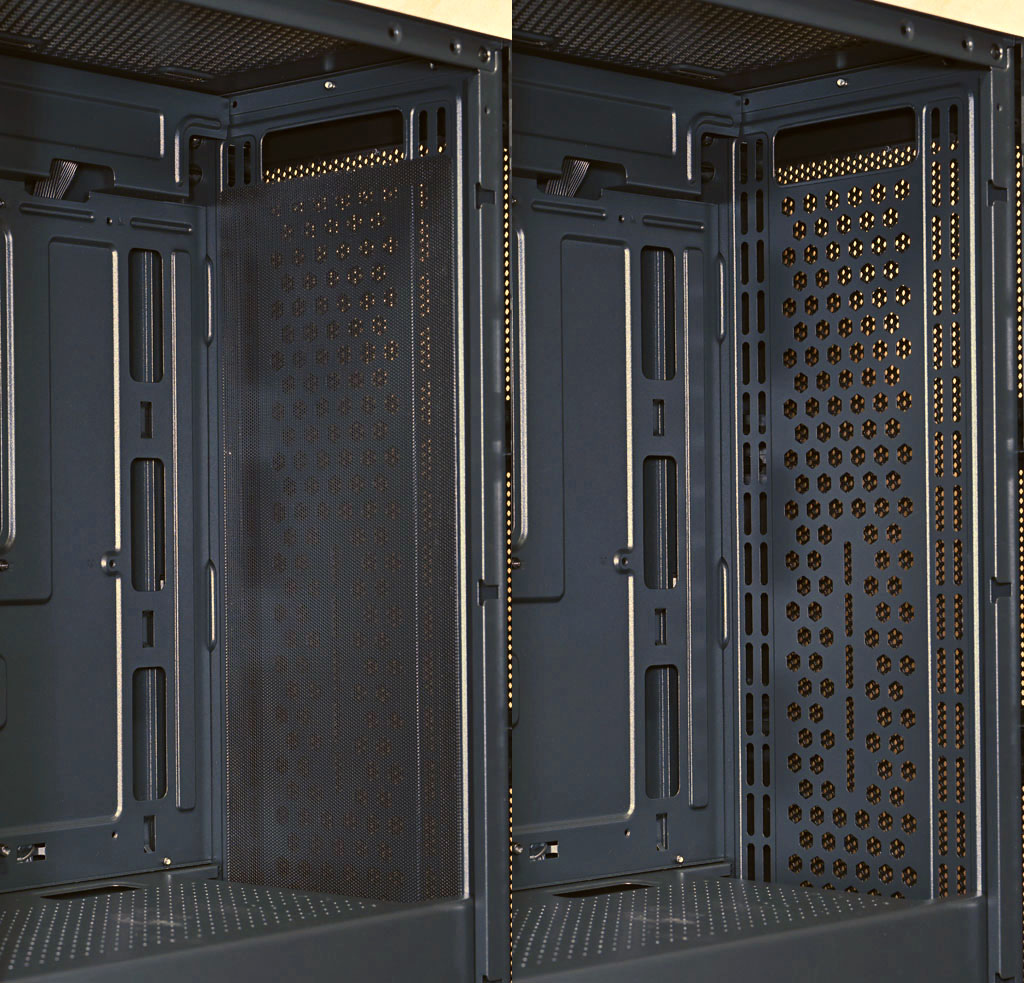

▼從機殼內部看,前方配置磁吸式過濾網,但過濾網無法蓋到最上方的長方形孔洞

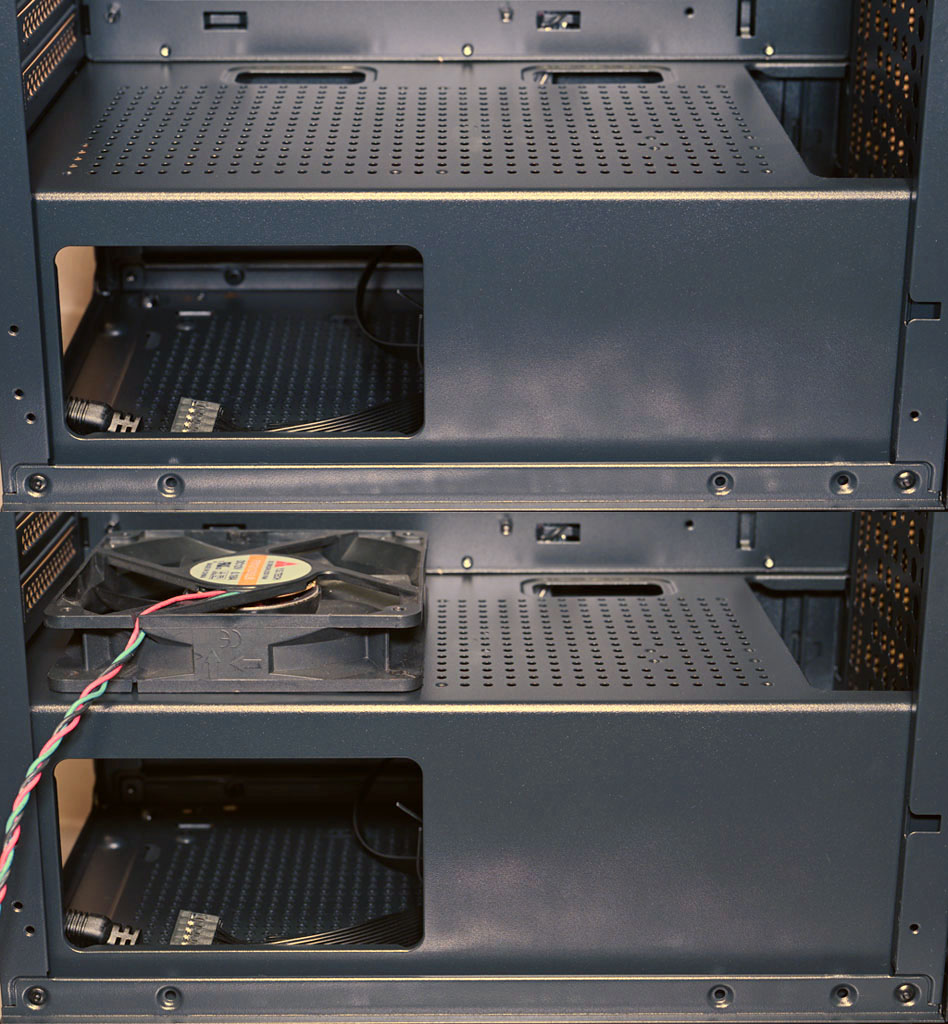

▼電源艙隔板開口處可以看到電源側面,電源艙頂部隔板為網狀設計,並設置穿線開口,隔板前端有42mm的開口,可容納水冷散熱排本體(風扇需安裝在前方外側),網狀區域有規劃2個120mm風扇安裝鎖點


▼主機板安裝底板上方鏤空,方便拆裝CPU散熱器背板

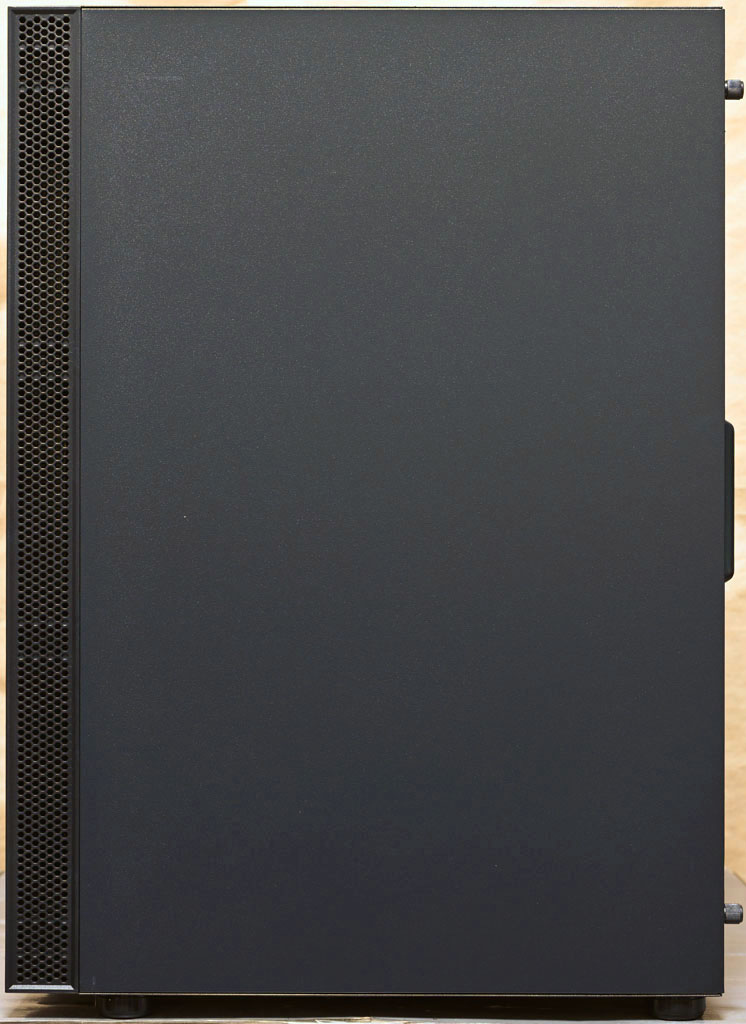

▼右側板使用手轉螺絲固定,免工具可拆裝

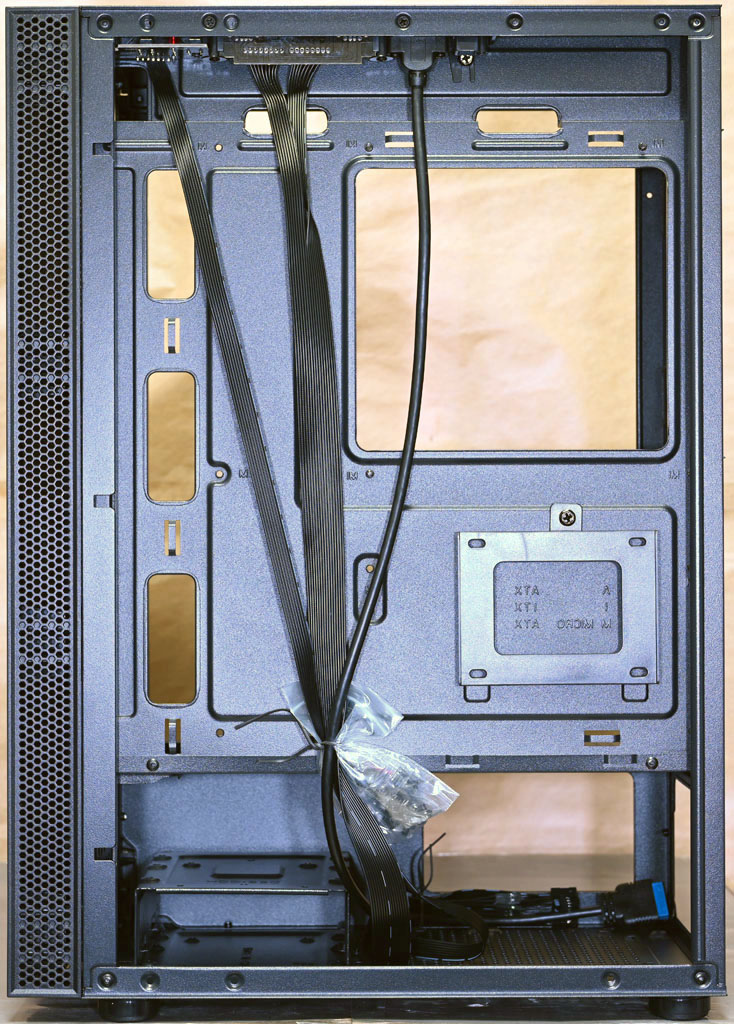

▼取下右側板後的樣子


▼機殼右側面結構

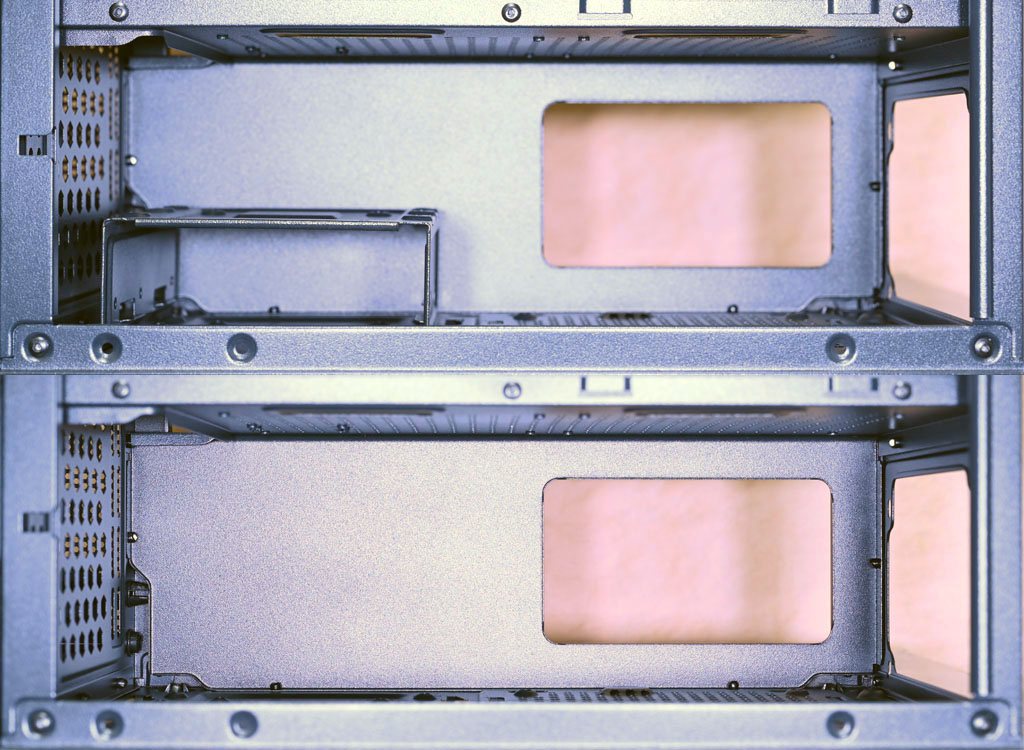

▼3.5吋/2.5吋硬碟架可拆除,不裝硬碟架時可提供最大的前方水冷排及電源供應器安裝空間

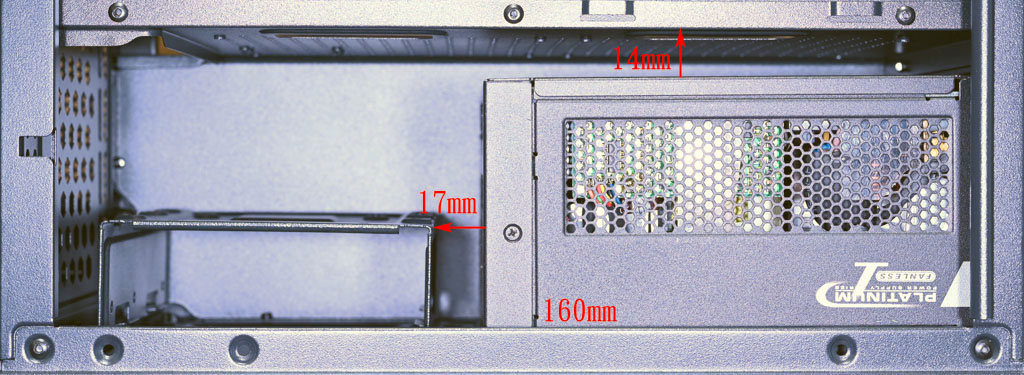

▼安裝長度160mm的電源供應器後,電源供應器最左邊與3.5吋/2.5吋硬碟架最右邊距離17mm。電源供應器與上方電源艙隔板距離14mm

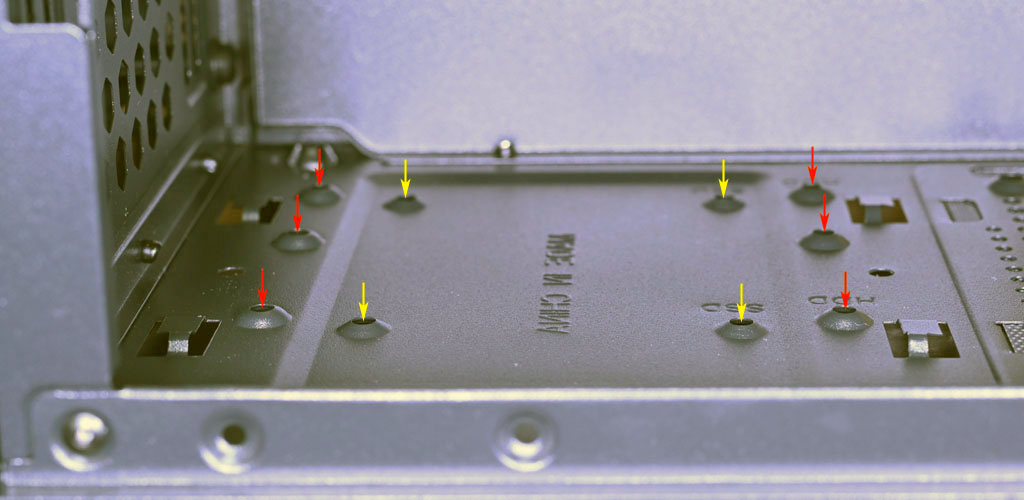

▼不裝硬碟架時,底部提供3.5吋硬碟(紅色箭頭)及2.5吋SSD(黃色箭頭)固定用螺絲孔


▼底部安裝3.5吋硬碟(上)/2.5吋SSD(下)示意圖


▼底板右下有1個活動式2.5吋固定架


▼鬆開固定螺絲就可取下活動式固定架,固定架可安裝1顆2.5吋SSD

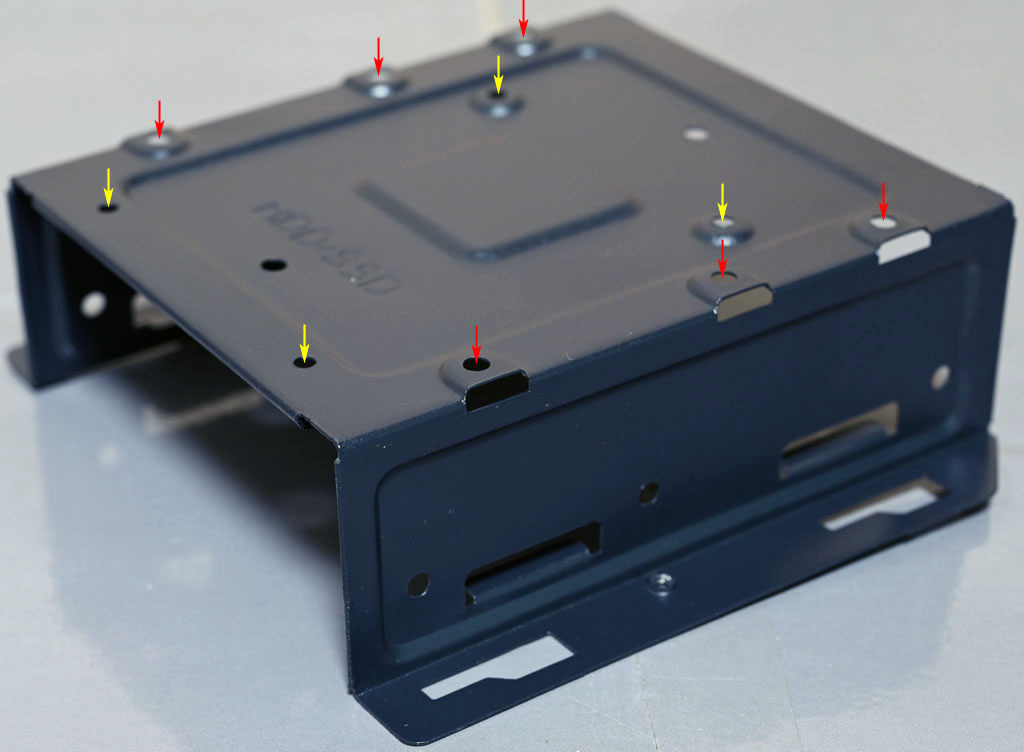

▼3.5吋/2.5吋硬碟架,頂部有3.5吋硬碟(紅色箭頭)及2.5吋SSD(黃色箭頭)固定用螺絲孔

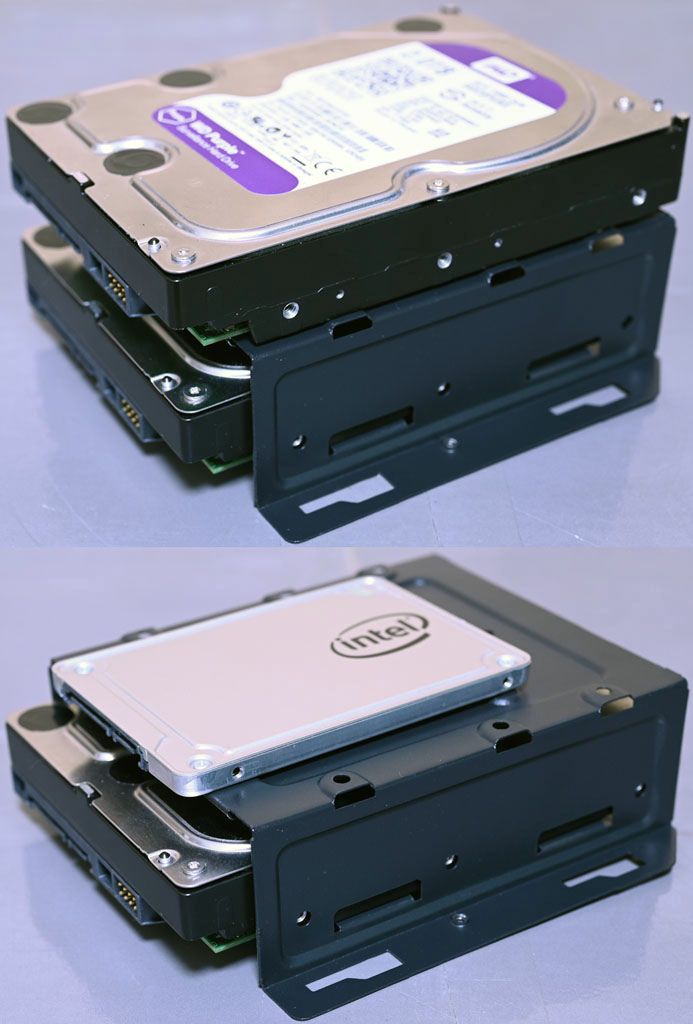

▼3.5吋/2.5吋硬碟架安裝2顆3.5吋硬碟(上)/1顆3.5吋硬碟加1顆2.5吋SSD(下)示意圖

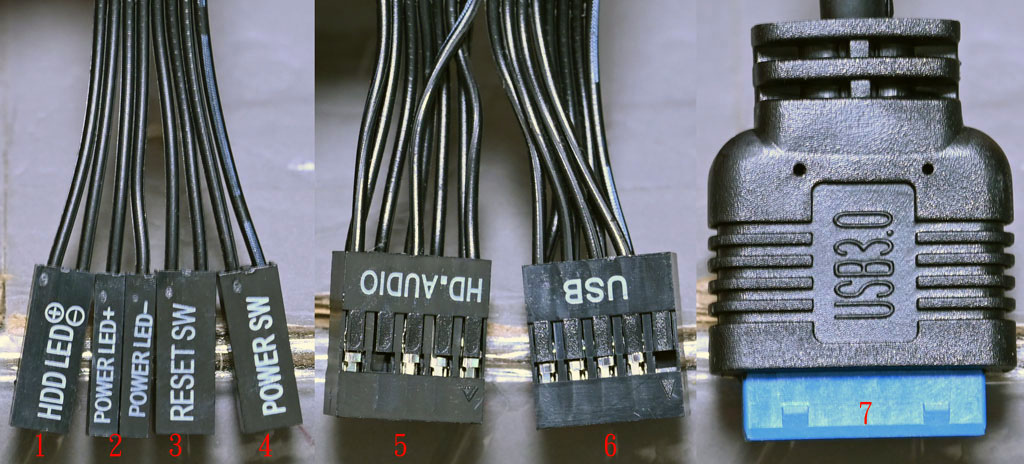

▼機殼連接線組,1為硬碟指示燈,2為電源指示燈,3為重置開關,4為電源開關,5為耳機麥克風插座的接頭,6為USB2.0 Type-A的接頭,7為USB3.2 Gen1 Type-A的接頭

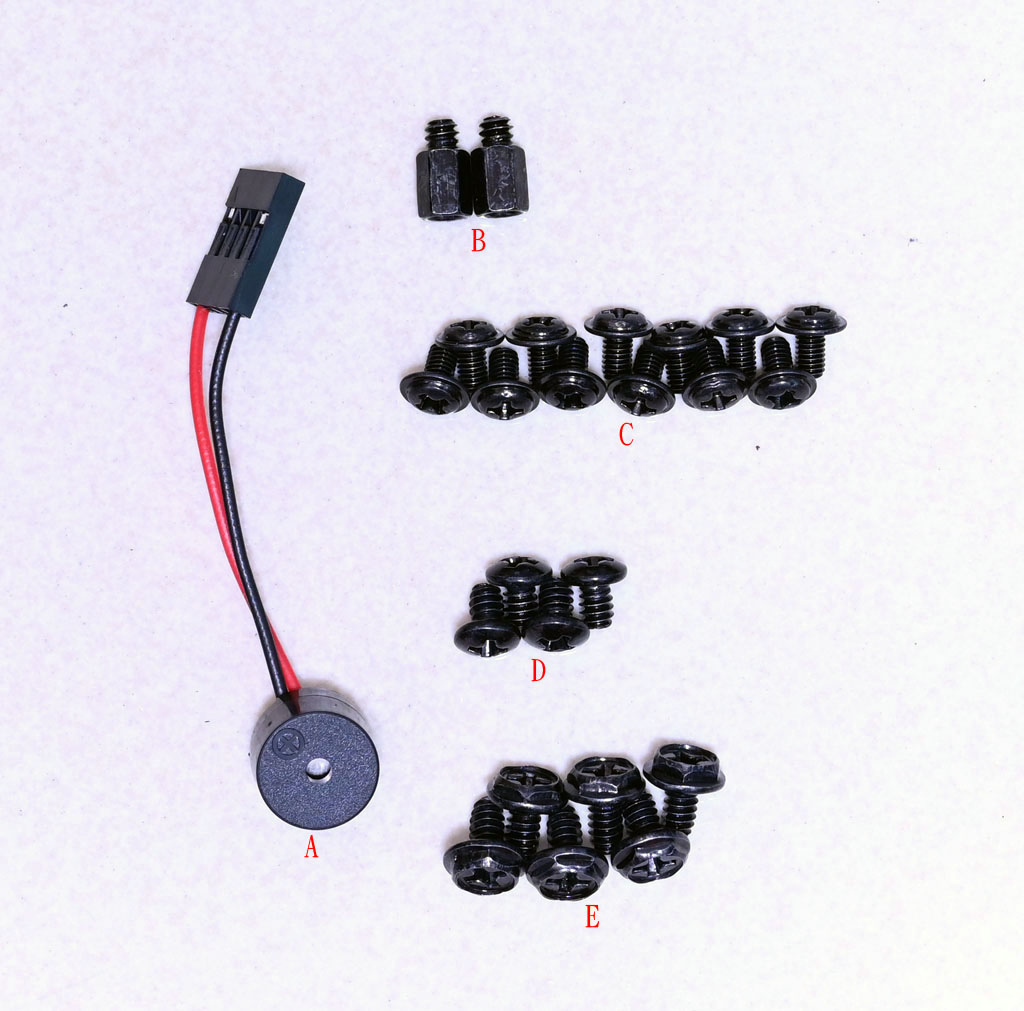

▼隨附配件有蜂鳴器(A)、主機板銅柱(B)、主機板銅柱/2.5吋SSD螺絲(C)、3.5吋硬碟螺絲(D)、電源/介面卡螺絲(E)

不錯的點:
◆前方面板、頂部、左側板及後方設置大面積通風網孔
◆前方/頂部/電源艙網狀隔板/後方可提供多達8顆120mm風扇安裝空間,前方水冷排尺寸可裝到360mm,頂部水冷排尺寸可裝到240mm
◆前方/頂部/左側板均配置磁吸式過濾網,拆裝清潔方便
◆下方可拆卸式硬碟架可安裝2顆3.5吋硬碟或是1顆3.5吋硬碟加1顆2.5吋SSD,底板上活動式固定架可安裝1顆2.5吋SSD,即使不裝硬碟架,機殼底部仍可安裝1顆3.5吋硬碟或是1顆2.5吋SSD
◆隨附蜂鳴器

可改進的點:
◆未預裝風扇(不過目前舉辦購買機殼可直接跟經銷商索取1個聖甲蟲高風扇風扇的活動)
◆底部配置嵌入式過濾網,不易拆裝
◆硬碟架上層安裝位置採螺絲固定,拆裝稍嫌不便
◆安裝長度16公分模組化電源時,電源與硬碟架之間距離不到2公分,無法容納模組化線組插頭,要選擇捨棄硬碟架或是使用長度較短的電源。前方安裝360mm一體式水冷的水冷排時,也有機會與硬碟架發生干涉
◆僅提供1個USB3.2 Gen1 Type-A
◆擴充槽檔板為一次性,拆卸後就無法再裝回使用

報告完畢,謝謝收看
