Fractal Design Meshify 2 Mini機殼特色：
●標誌性的稜角造型網孔面板，塑造出引人注目兼具隱形特徵的美學感受，也能讓氣流順暢通過
●卡榫固定式無打孔強化玻璃透明側板，免用工具即可開啟
●開放式內部佈局，有利氣流從前至後順暢排出熱量
●前方安裝25mm風扇時可安裝306mm長度顯示卡，未安裝風扇時可安裝331mm長度顯示卡
●前方/頂部/後方/底部均有安裝風扇的位置，提供最多7顆120mm風扇安裝空間，頂部風扇固定架採活動式設計，方便安裝及整線。前方預裝1個Dynamic X2 GP-14風扇，後方預裝1個Dynamic X2 GP-12風扇
●前方可安裝最大280mm一體式水冷散熱排，頂部可安裝最大240mm一體式水冷散熱排
●前方可拆卸式稜角造型網孔面板配置雙層過濾網，頂部配置卡榫式過濾網，底部配置前抽式過濾網
●配置4個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋
●頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
●底板背面左側/右側/上方均有固定線路的魔鬼氈束帶，整線方便
●下方抽取式硬碟架安裝位置可無段調整，具備2個抽取式托盤，可安裝2顆3.5吋硬碟/2.5吋SSD
●隨附2個2.5吋SSD活動式固定架，可將2個都安裝在底板上，亦可選擇將2個都安裝至電源艙網狀隔板上
Fractal Design Meshify 2 Mini機殼規格：
本體尺寸(LxWxH)：396x205x406mm
可安裝主機板種類：Micro ATX、ITX
可安裝電源供應器種類：ATX
前置I/O埠：2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、耳機、麥克風
下方抽取式硬碟架3.5吋安裝空間：2個
下方抽取式硬碟架2.5吋安裝空間：2個(與3.5吋空間共用)
隨附2.5吋活動式固定架數量：2個
底板2.5吋活動式固定架安裝空間：2個
電源艙隔板2.5吋活動式固定架安裝空間：2個
標準擴充槽：4個
前方風扇安裝空間：3個120mm或2個140mm(預裝1個Dynamic X2 GP-14風扇)
頂部風扇安裝空間：2個120/140mm
後方風扇安裝空間：1個120mm(預裝1個Dynamic X2 GP-12風扇)
底部風扇安裝空間：1個120mm(需移除硬碟架)
過濾網：前方可拆卸式網孔面板雙層過濾網，頂部卡榫式過濾網，底部前抽式過濾網
佈線空間：15-25mm
可安裝CPU散熱器高度：最大167mm
可安裝顯卡長度：最大306mm(安裝前方25mm風扇)/331mm(未安裝前方25mm風扇)
可安裝電源供應器長度：建議165mm，最大200mm(未安裝硬碟架/底部120mm風扇及前方25mm風扇)
前方可安裝水冷排尺寸：120/140/240/280mm(寬度小於146mm)
頂部可安裝水冷排尺寸：120/240mm(寬度小於121mm，主機板上方元件/記憶體高度小於37mm)
後方可安裝水冷排尺寸：120mm
底部可安裝水冷排尺寸：120mm(需移除硬碟架)
風扇型號：Dynamic X2 GP-14風扇
風扇轉速：1000RPM
風扇噪音：18.9dBA
風扇風量：68.4CFM
風扇靜壓：0.71毫米水柱
風扇電流：0.2A
風扇功率：1.32W
風扇電壓：12V(最低啟動電壓4V)
風扇MTBF：100,000小時
風扇接頭：3pin
風扇型號：Dynamic X2 GP-12風扇
風扇轉速：1200RPM
風扇噪音：19.4dBA
風扇風量：52.3CFM
風扇靜壓：0.88毫米水柱
風扇電流：0.18A
風扇功率：1.32W
風扇電壓：12V(最低啟動電壓4V)
風扇MTBF：100,000小時
風扇接頭：3pin
▼此面外箱有商標、產品名稱、產品規格、外觀單線圖、運輸注意標誌(朝上放置/避免潮濕/易碎取放注意)

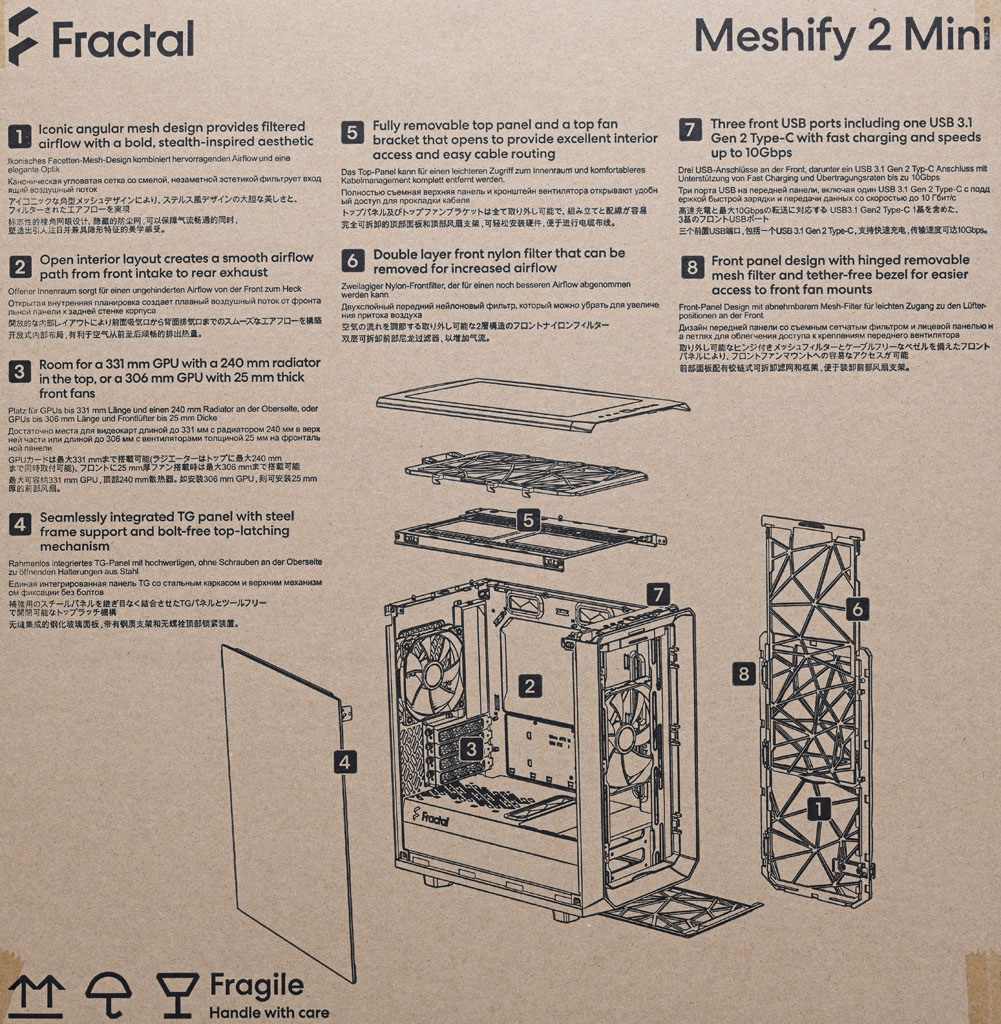

▼此面外箱有商標、各部多國語言說明、分解單線圖、運輸注意標誌(朝上放置/避免潮濕/易碎取放注意)
▼外箱左右兩側有產品名稱、提把開口、型號、機種/顏色標示、條碼、商標、版權/廠商資訊、產地、運輸注意標誌(朝上放置/避免潮濕/易碎取放注意)、認證標誌
▼外箱頂部有商標及產品名稱
▼外箱內面印滿商標，正面保護泡棉上也有商標

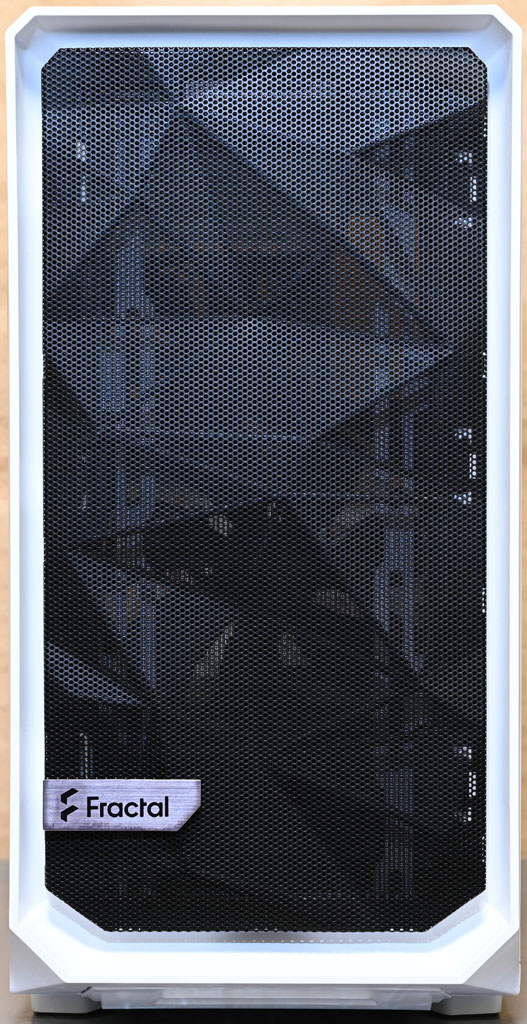

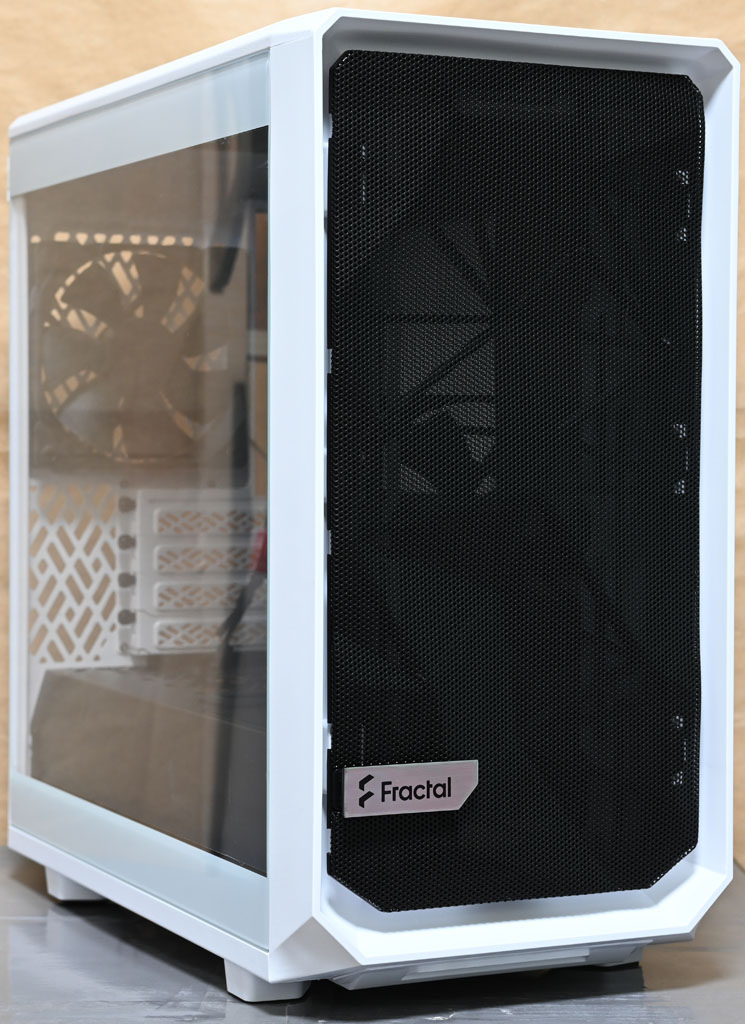

▼Fractal Design Meshify 2 Mini白色版機殼為白色外殼搭配黑色正面網狀活動門板及內部黑色底板/電源艙，網狀活動門板左下有銀色髮絲紋商標銘牌

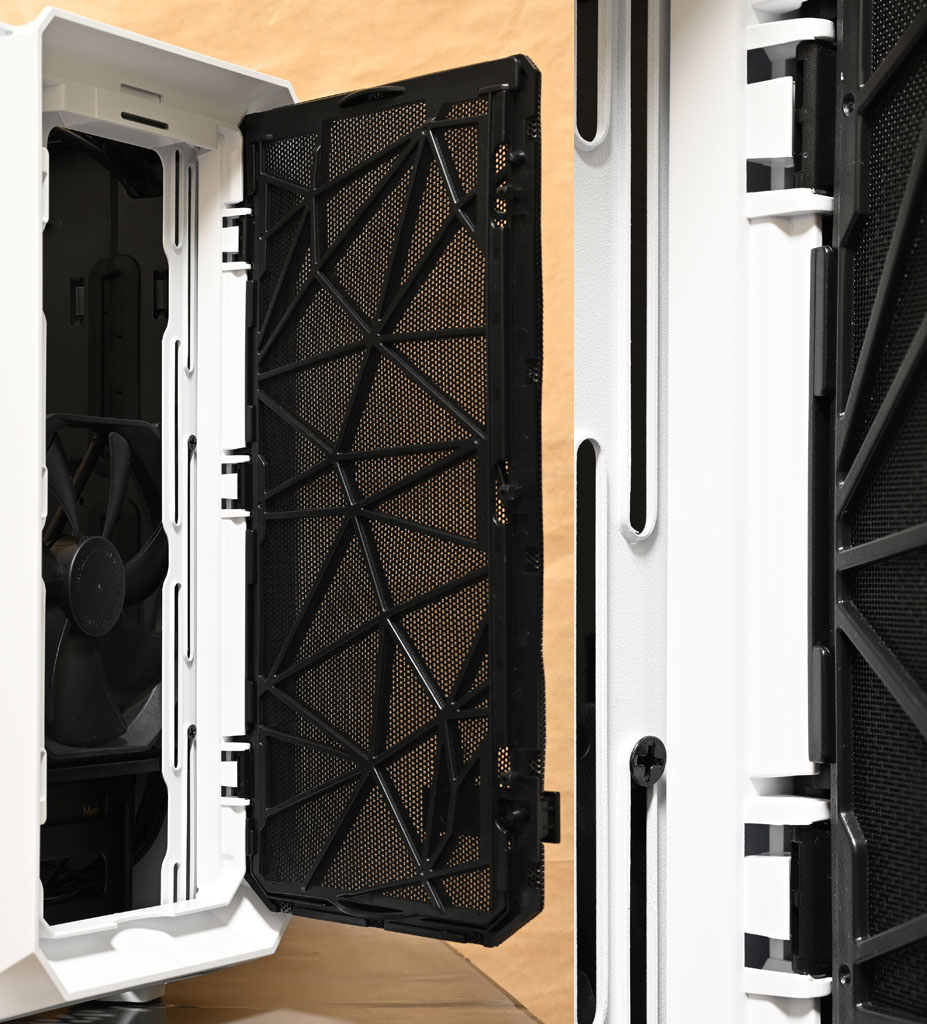

▼手指從正面左側縫隙伸入施力鬆開上/中/下3個卡榫，可開啟正面網狀活動門板

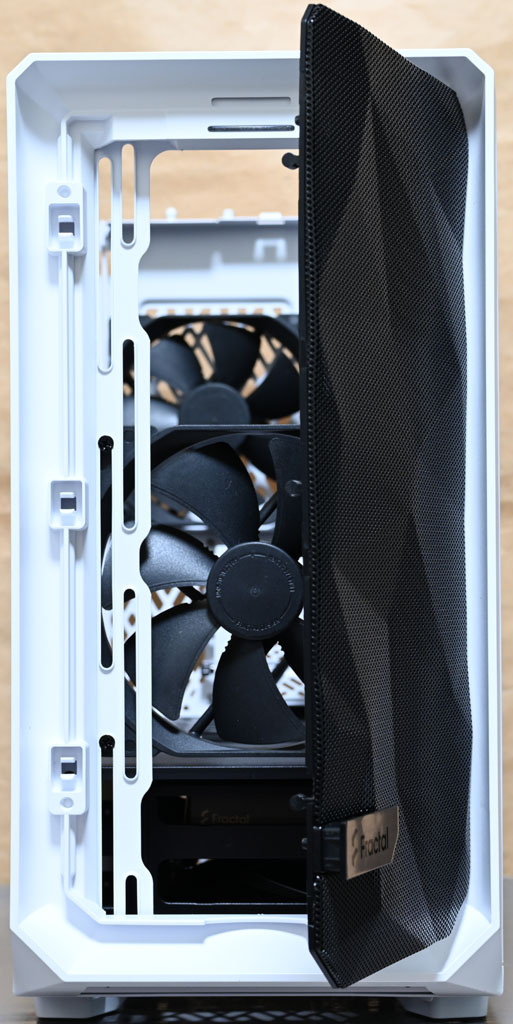

▼右側3個鉸鏈為活動式，施力往外拉可將正面網狀活動門板取下

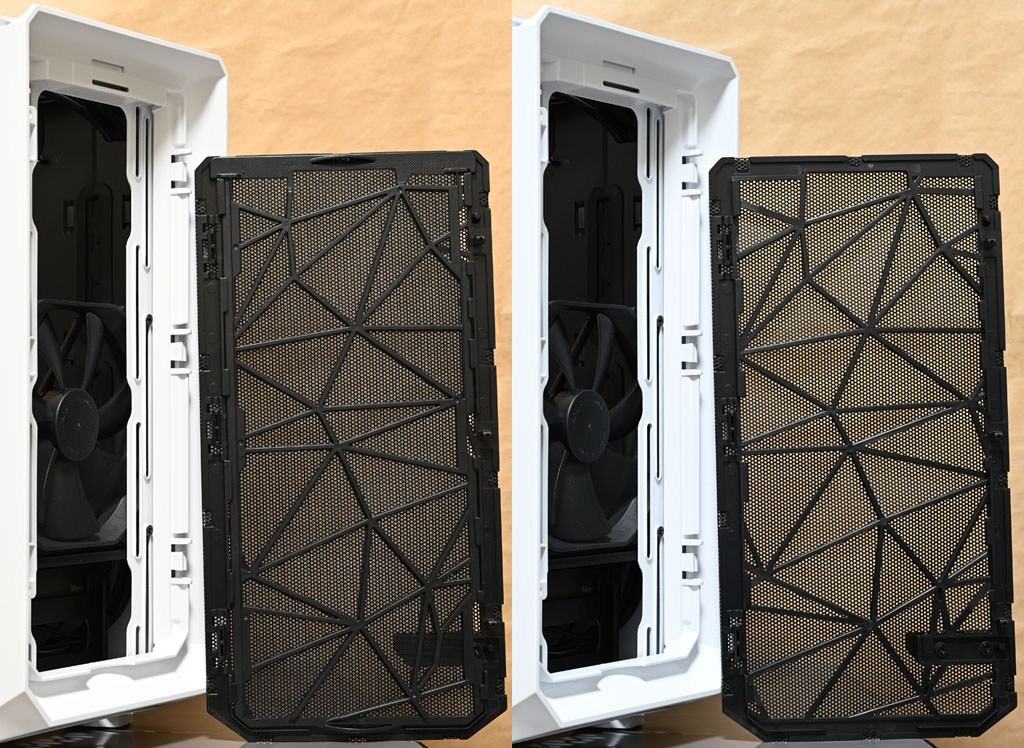

▼正面網狀活動門板內側還有一個抽取式濾網，往上抽可取下，雙層過濾網提供良好灰塵過濾能力

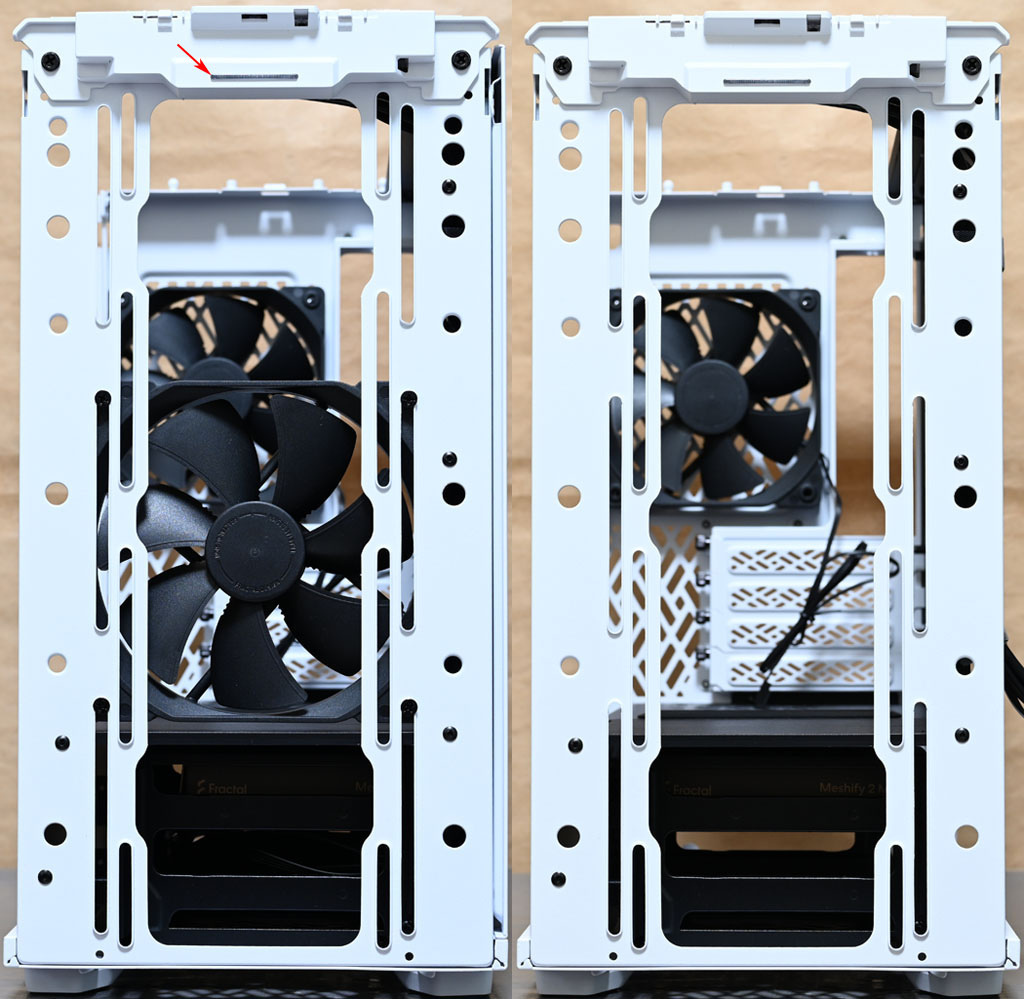

▼正面長條形固定孔可安裝3個120mm或2個140mm風扇，水冷排可裝到280mm(寬度小於146mm)，已預裝1個Dynamic X2 GP-14風扇。上方紅色箭頭處為電源指示燈

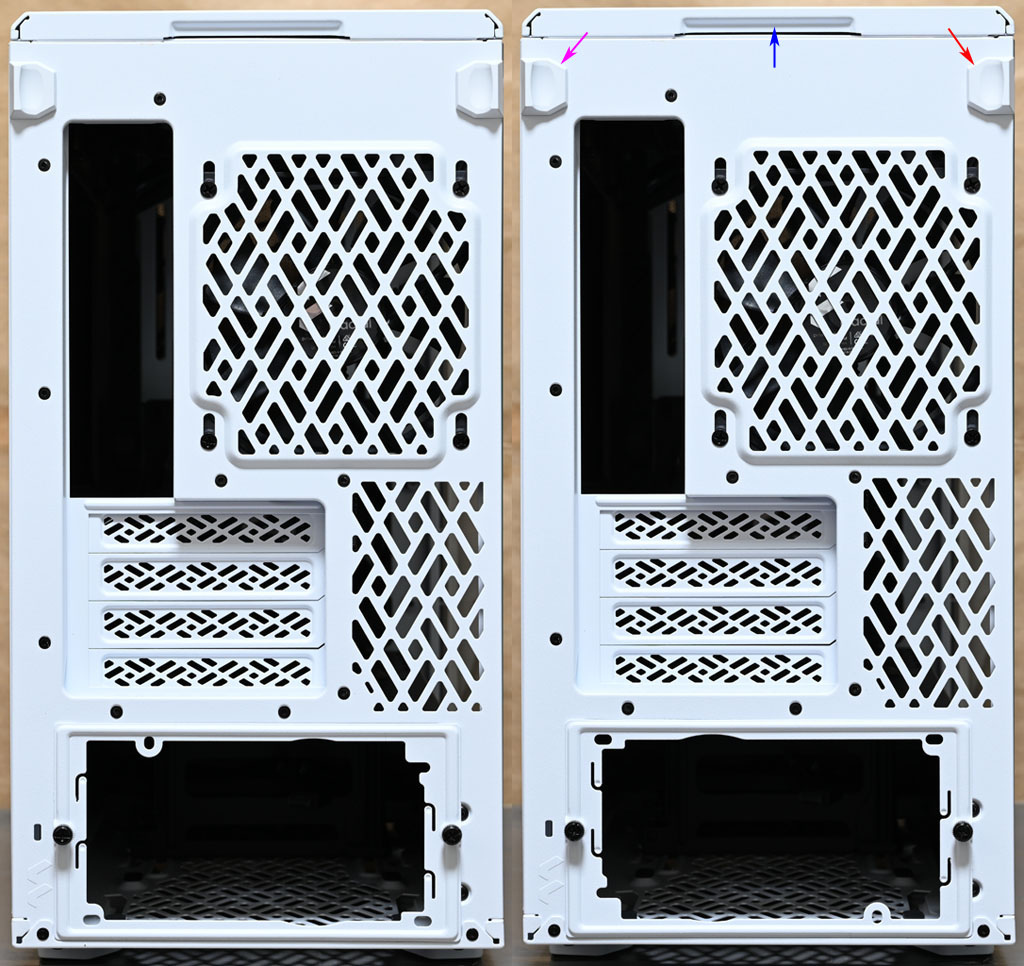

▼機殼後方最上面有打開左側板(紅色箭頭)/右側板(紫色箭頭)/頂部網孔板(藍色箭頭)的施力點，後方可安裝1個120mm風扇，配置長條形固定孔。下面電源供應器安裝孔固定位板兩旁有手轉螺絲，可依需要改變安裝方向，鬆開手轉螺絲即可把電源供應器安裝固定孔位板拆下

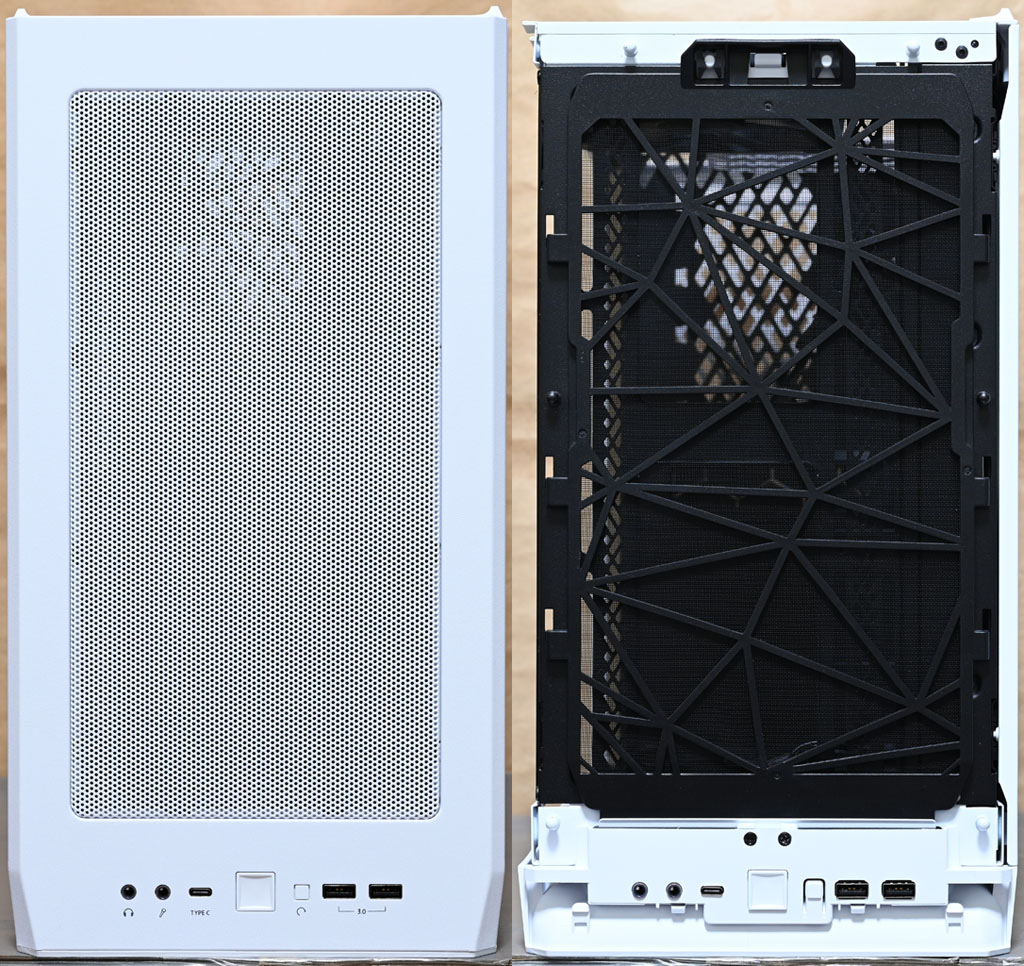

▼頂部配置卡榫固定式金屬網孔板，提供充足通風量，免用工具，抓住頂部面板後方凹槽施力點往上拉即可拆卸，拆卸後可看到裡面的卡榫式過濾網

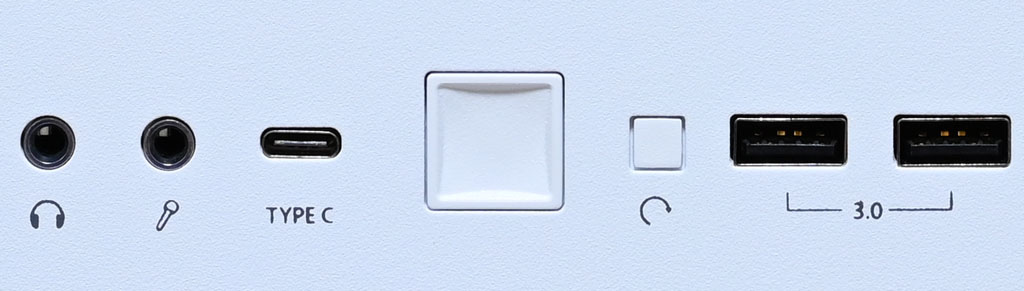

▼位於頂部前方的橫置式I/O埠、按鈕與指示燈，由左至右分別是耳機3.5mm插座、麥克風3.5mm插座、1個USB3.2 Gen2 Type-C、電源按鈕、重置按鈕、2個USB3.2 Gen1 Type-A。電源指示燈位於正面網狀面板上方，未配置硬碟指示燈

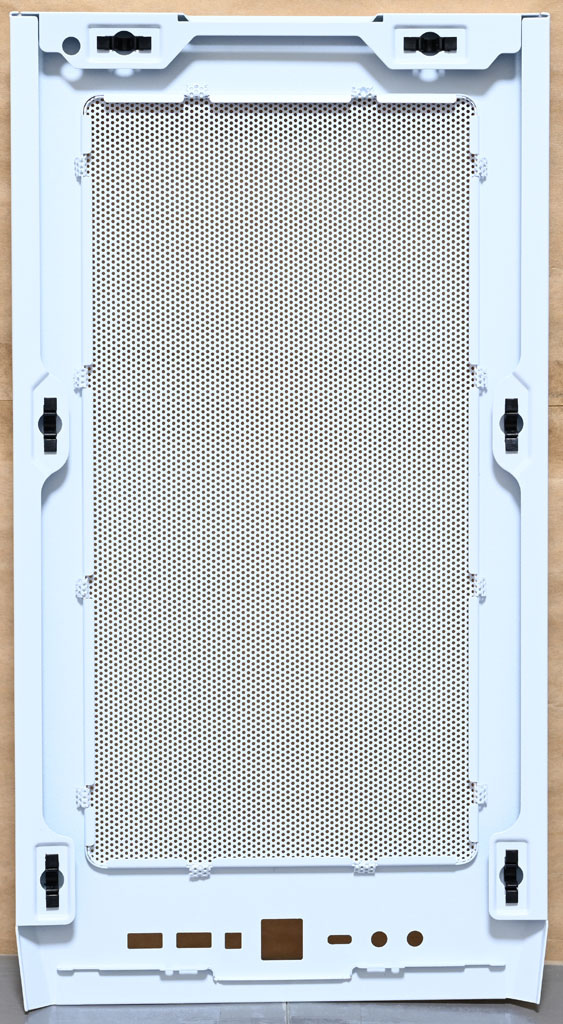

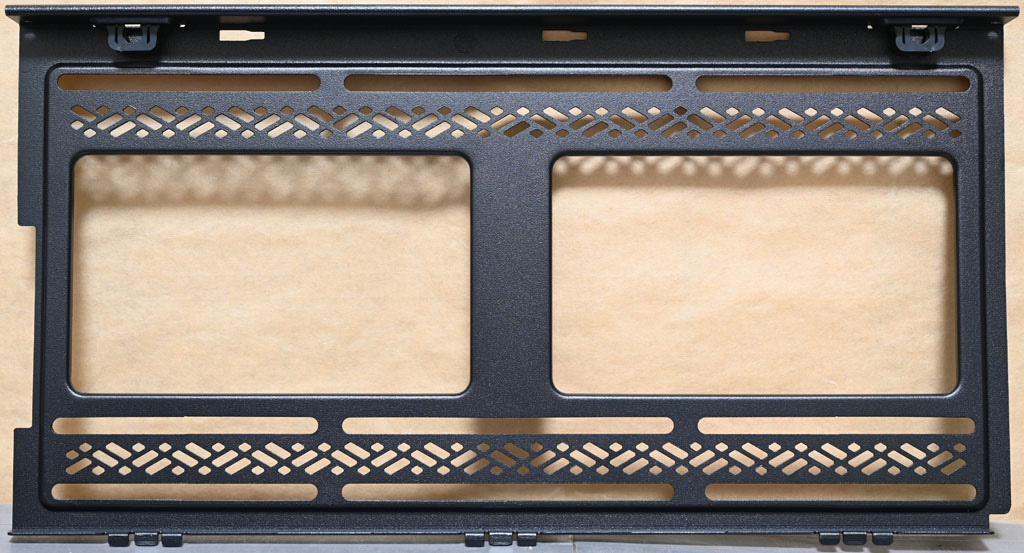

▼頂部金屬網孔板背面

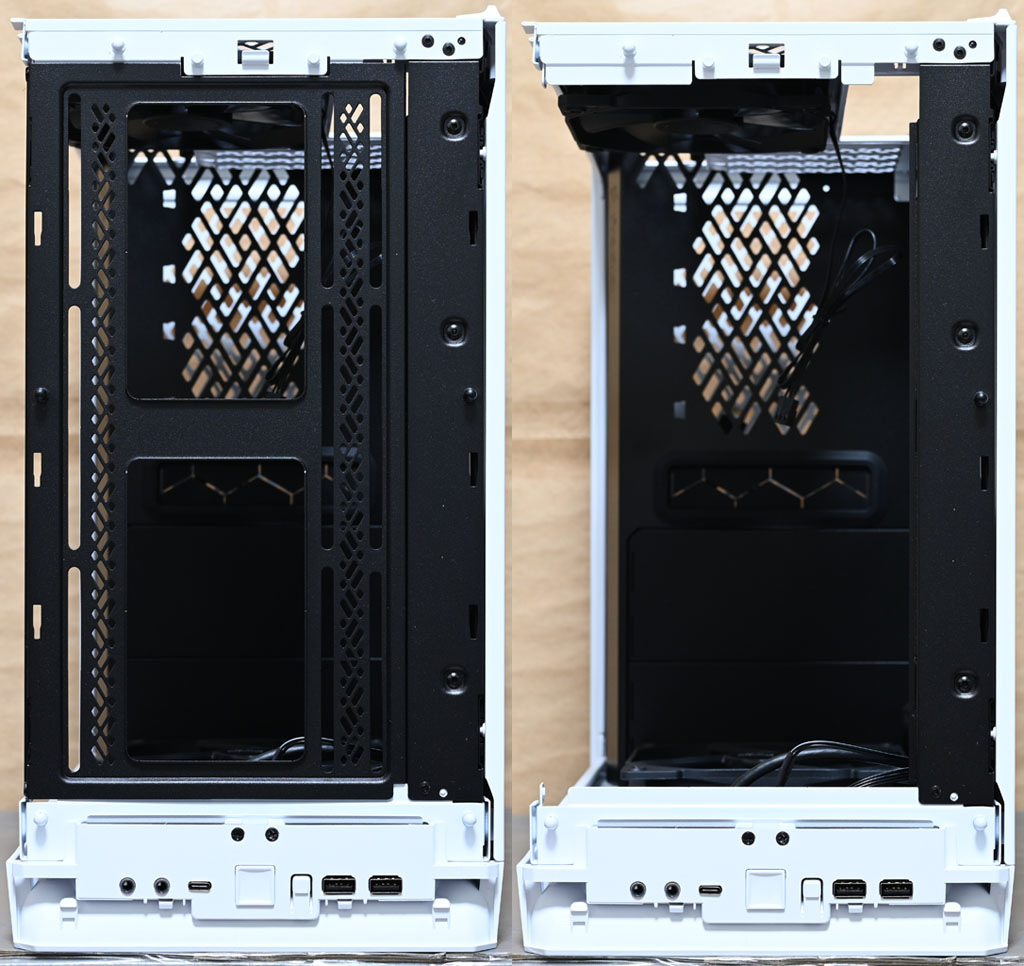

▼頂部風扇固定架為可拆卸式，拆卸後可增大內部安裝及整線作業空間
▼頂部風扇固定架的長條形固定孔可安裝2個120/140mm風扇，水冷排可裝到240mm(寬度小於121mm，主機板上方元件/記憶體高度小於37mm)

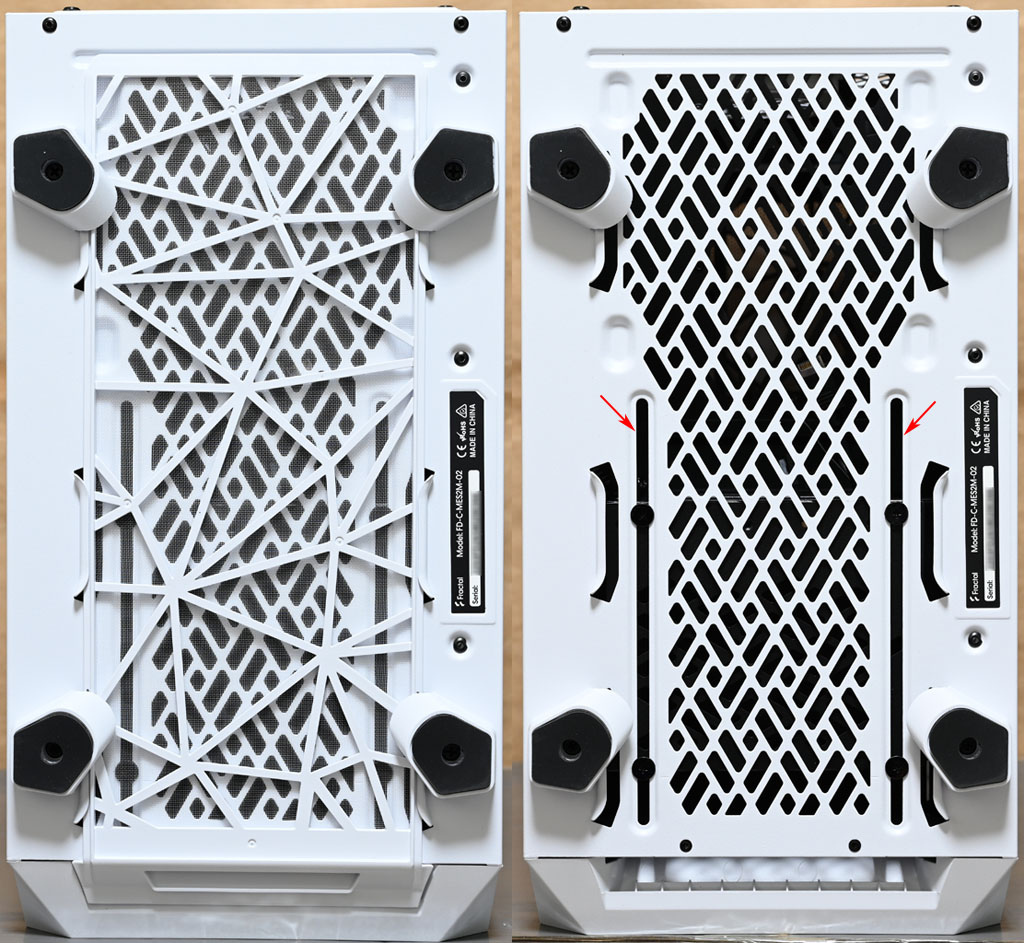

▼機殼底部腳座有防滑墊，底部通風口配置前抽式過濾網，長條形固定孔(紅色箭頭)除了固定硬碟架外，也可以用來安裝120mm風扇

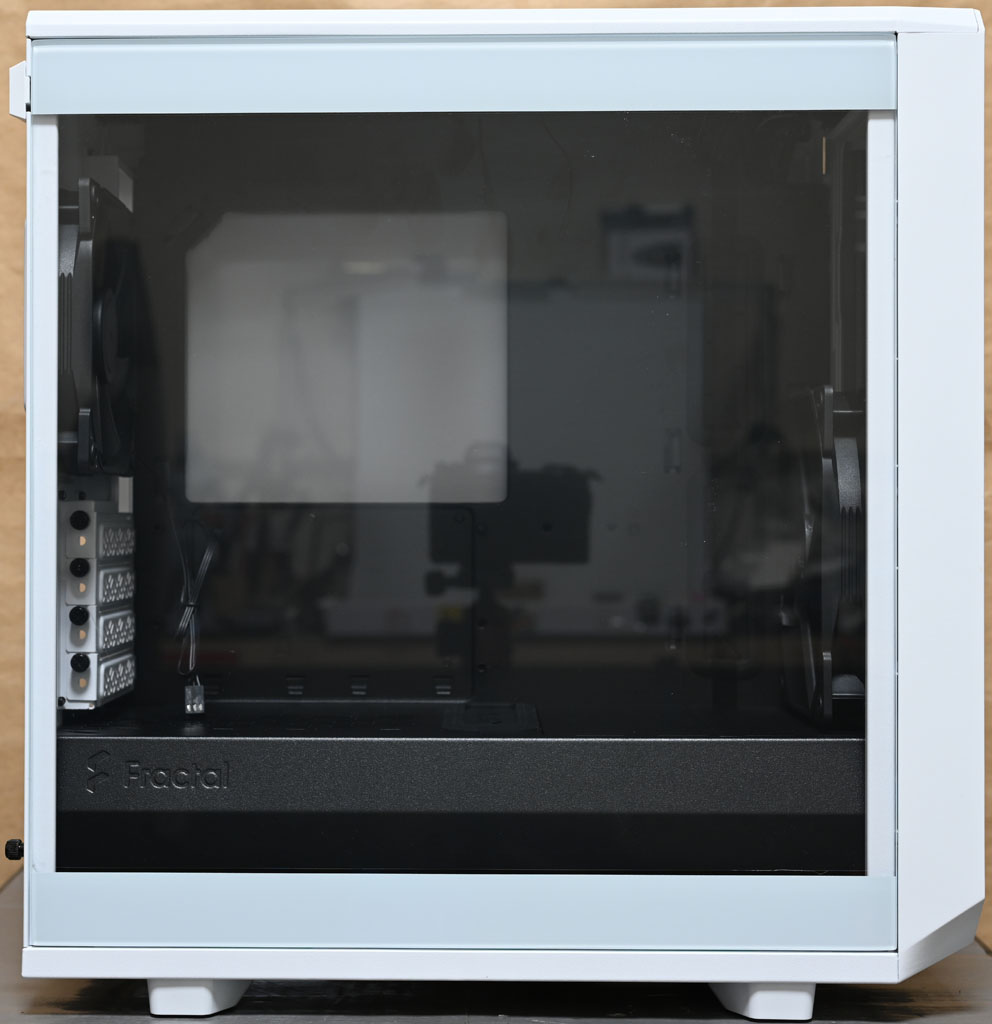

▼左側配置卡榫固定式透明強化玻璃側板，免用工具，從頂部凸出的施力點向外推即可開啟

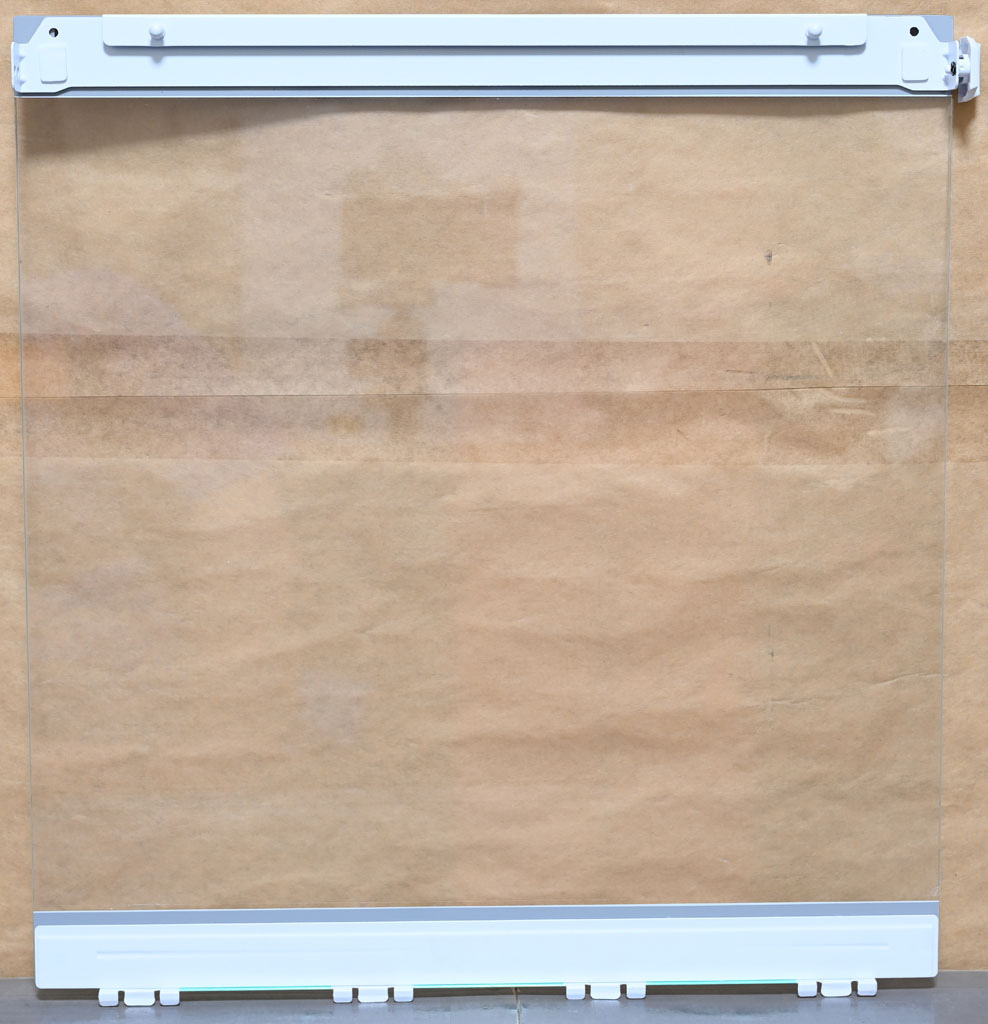

▼強化玻璃側板上下邊緣有金屬條，上面金屬條有2個固定用球狀卡榫，下面金屬條有插入式卡榫。不過金屬條未折邊包覆強化玻璃上下邊緣，加上強化玻璃左右邊緣未有金屬條保護，取放時仍需注意避免直接撞擊玻璃四周邊緣

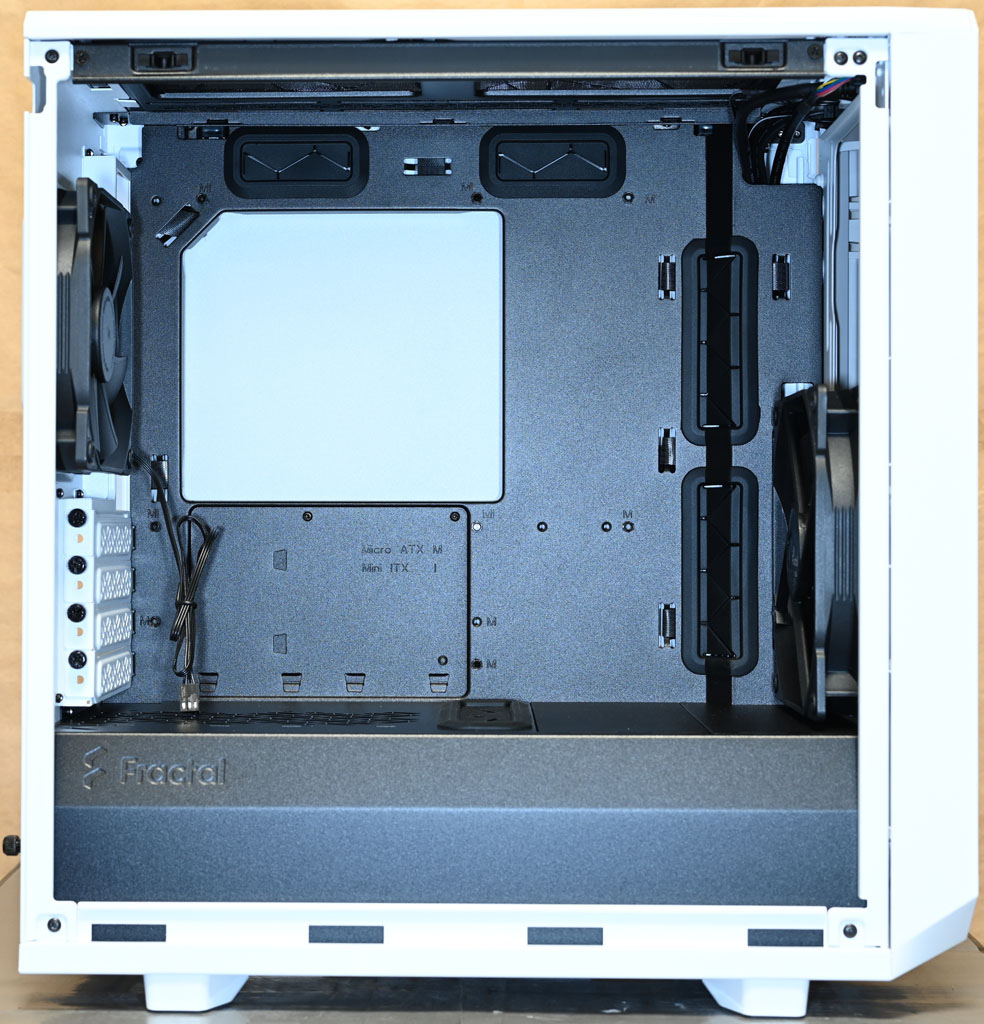

▼機殼左側面結構，主機板/介面卡安裝區與電源艙採隔離設計。底板上方/前端長方形穿線開孔有橡膠護套

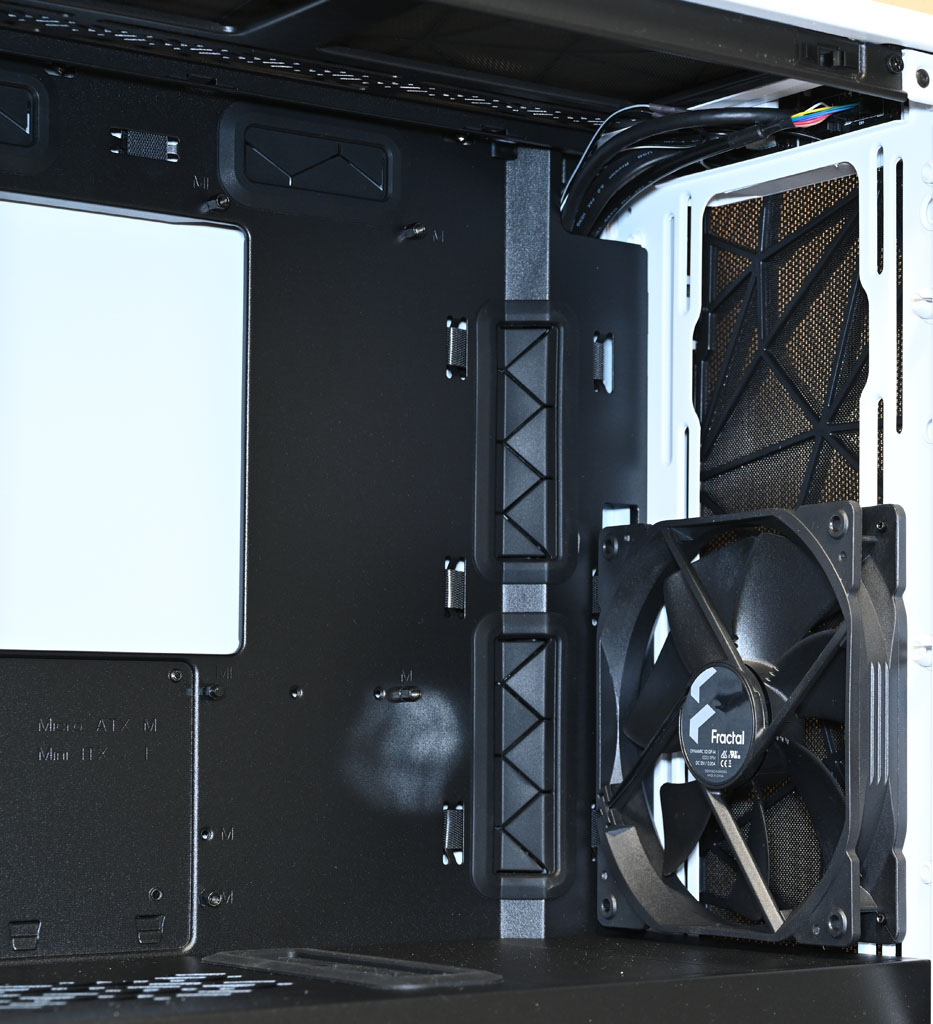

▼前方風扇安裝在內側

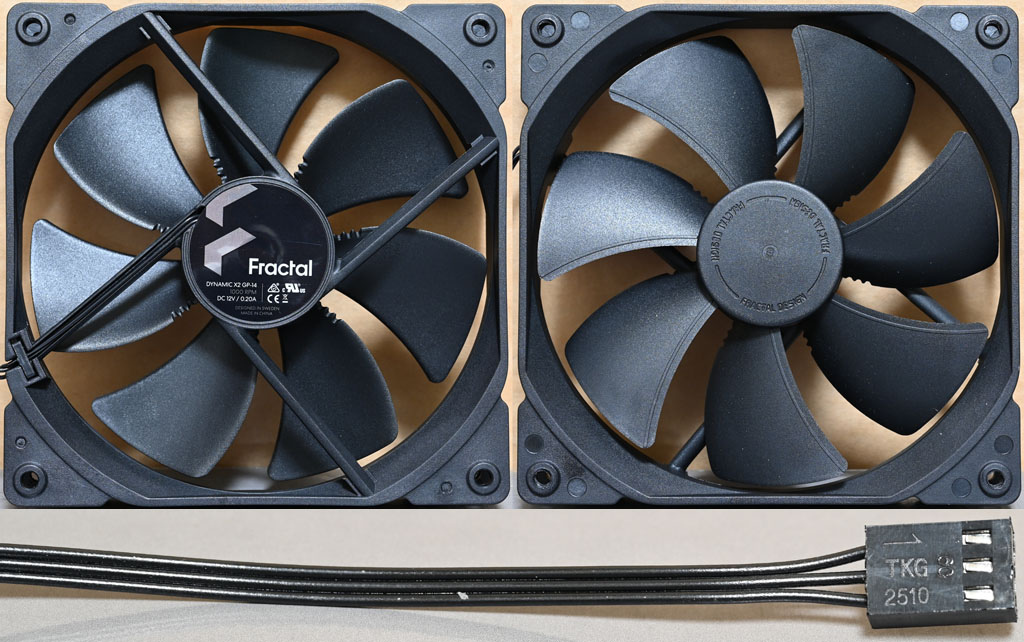

▼Dynamic X2 GP-14風扇，外框中央貼紙有商標、型號、轉速、電壓/電流、認證標誌，扇葉軸心處有一圈Fractal Design字樣。風扇電源線路為3pin

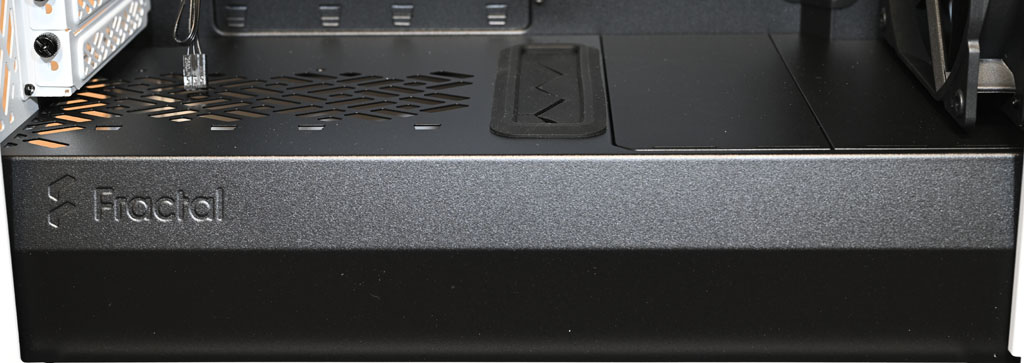

▼電源艙左上有商標，上方網狀隔板中央穿線開孔有橡膠護套，前方有採用卡榫固定的可拆卸式隔板

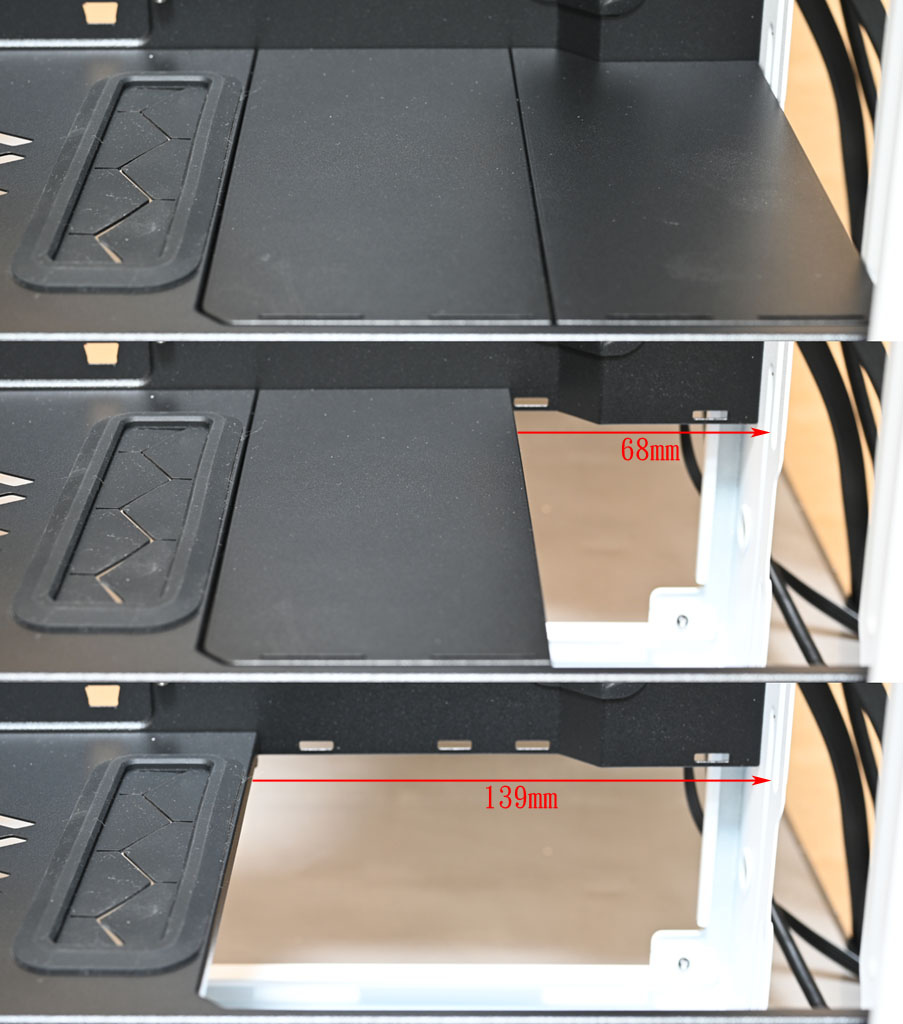

▼電源艙前方隔板具備2段拆卸設計，均未拆下時前方沒有空間(上)，第1段拆除後前方空間為68mm(中)，2段全部拆除前方空間為139mm(下)

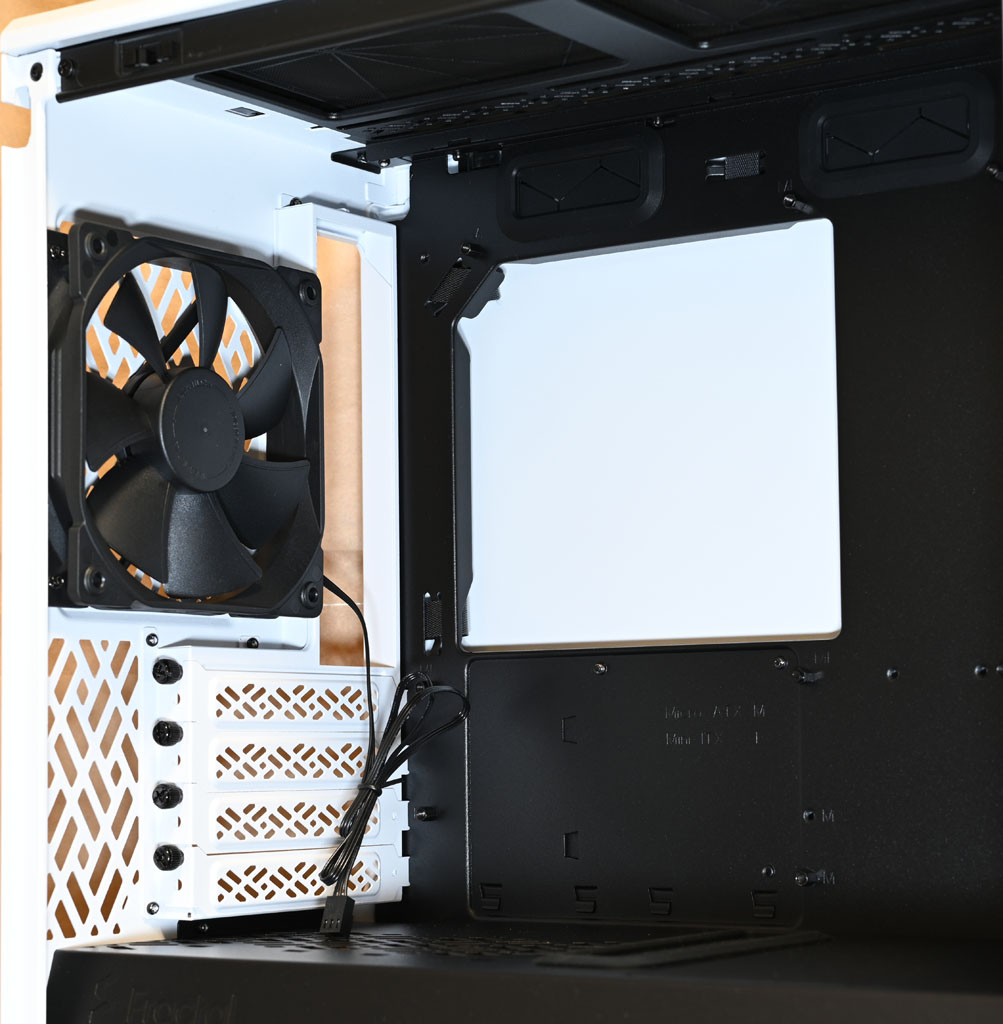

▼後方預裝1個Dynamic X2 GP-12風扇，主機板安裝底板上方鏤空，方便拆裝CPU散熱器背板。4個擴充槽擋板配置手轉固定螺絲

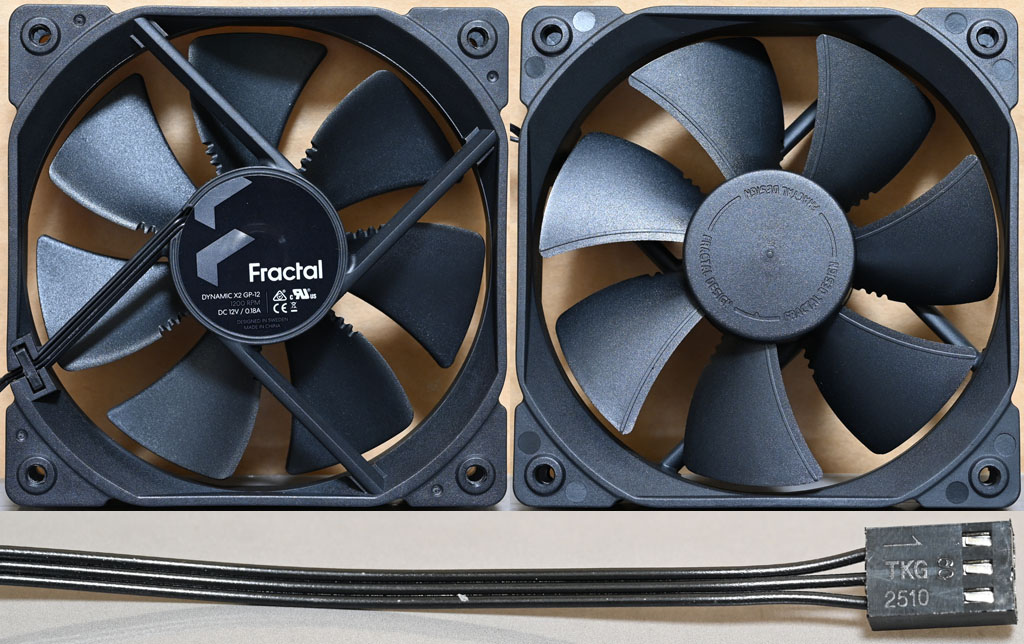

▼Dynamic X2 GP-12風扇，外框中央貼紙有商標、型號、轉速、電壓/電流、認證標誌，扇葉軸心處有一圈Fractal Design字樣。風扇電源線路為3pin
▼右側同樣配置卡榫固定式側板，免用工具，從頂部凸出的施力點向外推即可開啟

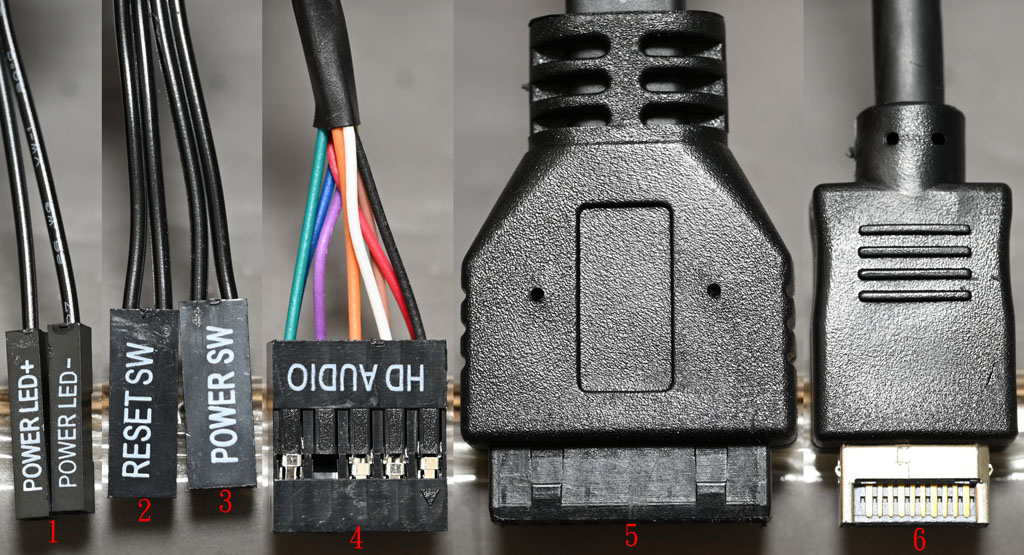

▼機殼連接線組，1為電源指示燈，2為重置開關，3為電源開關，4為耳機/麥克風插座的接頭，5為USB3.2 Gen1 Type-A的19pin接頭，6為USB3.2 Gen2 Type-C的20pin Type-E接頭
▼塞在下方硬碟架的配件盒上面有商標、配件對應產品名稱、多國語言配件內容/圖樣/數量

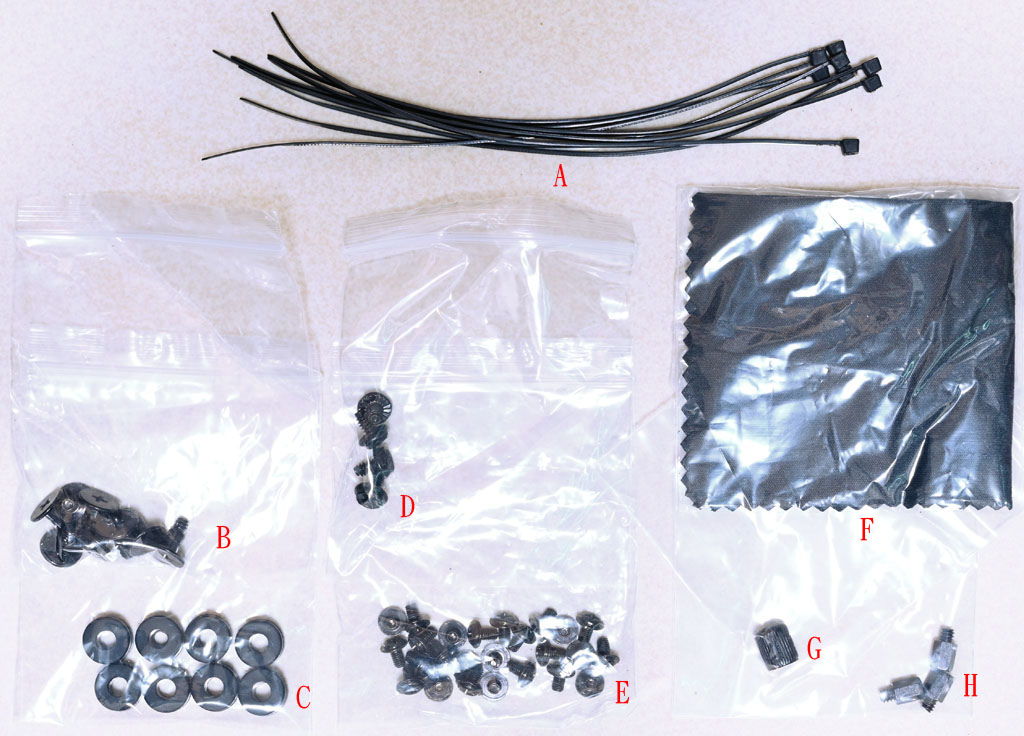

▼配件盒內有塑膠束帶(A)、3.5吋硬碟專用螺絲(B)、3.5吋硬碟墊圈(C)、電源螺絲(D)、主機板銅柱/2.5吋SSD螺絲(E)、擦拭布(F)、主機板銅柱套筒工具(G)、主機板銅柱(H)

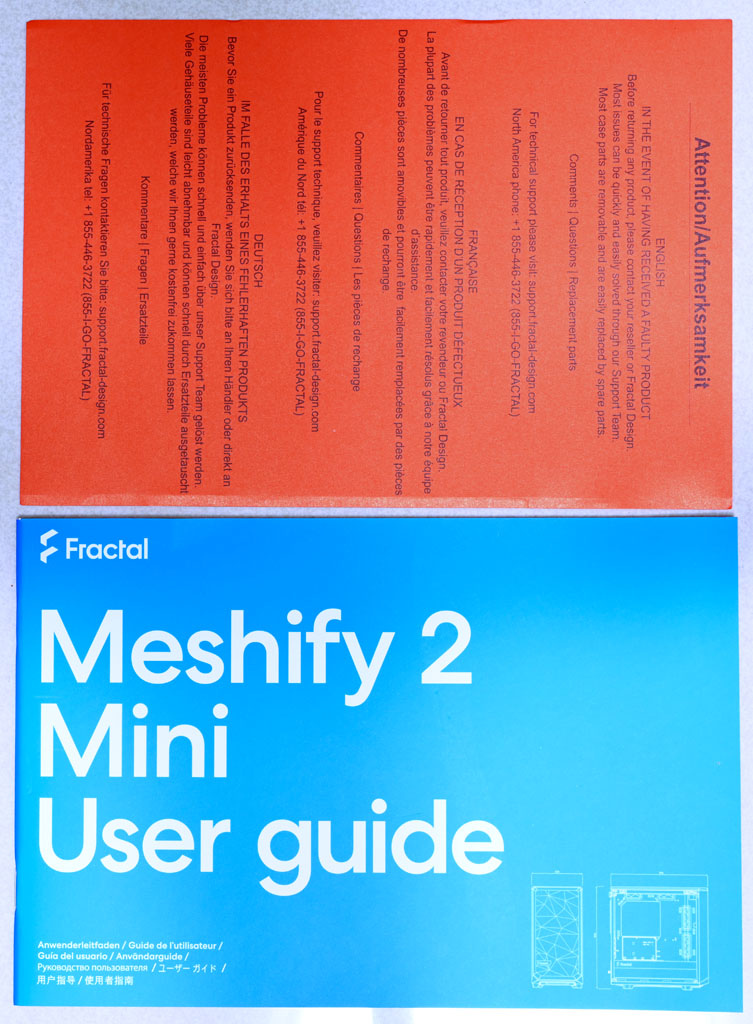

▼隨附說明文件有多國語言注意事項及多國語言機殼使用者指南

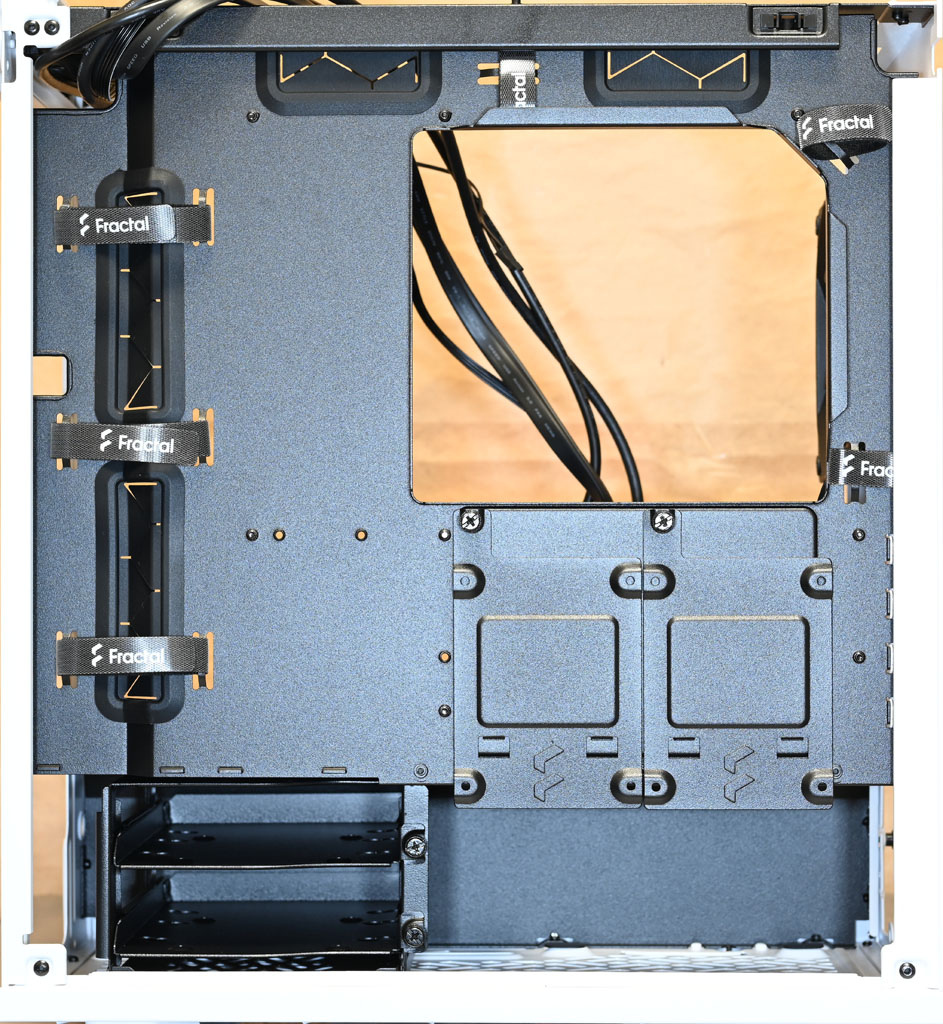

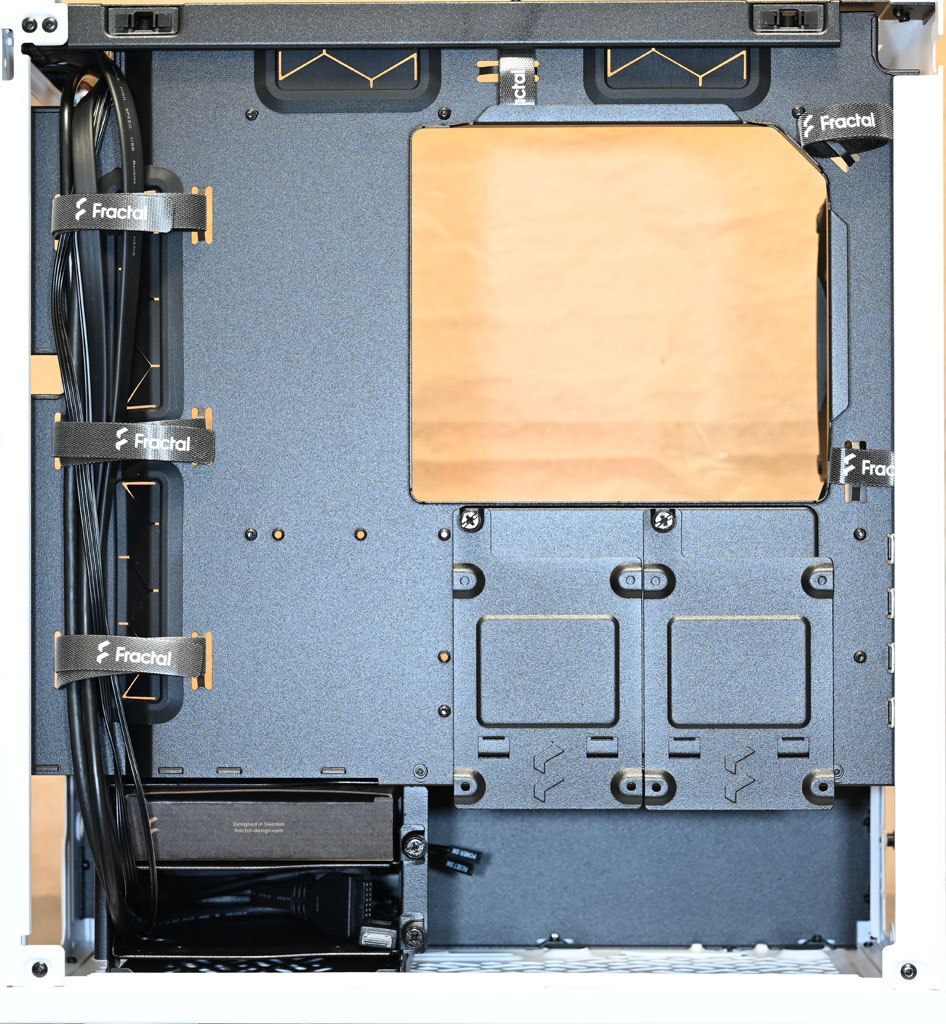

▼撥開線組以後可清楚看到右側配置，底板背面前方穿線開孔/右側/上方均有固定線路的魔鬼氈束帶
▼硬碟架有2個使用手轉螺絲固定的抽取式托盤，鬆開即可取出

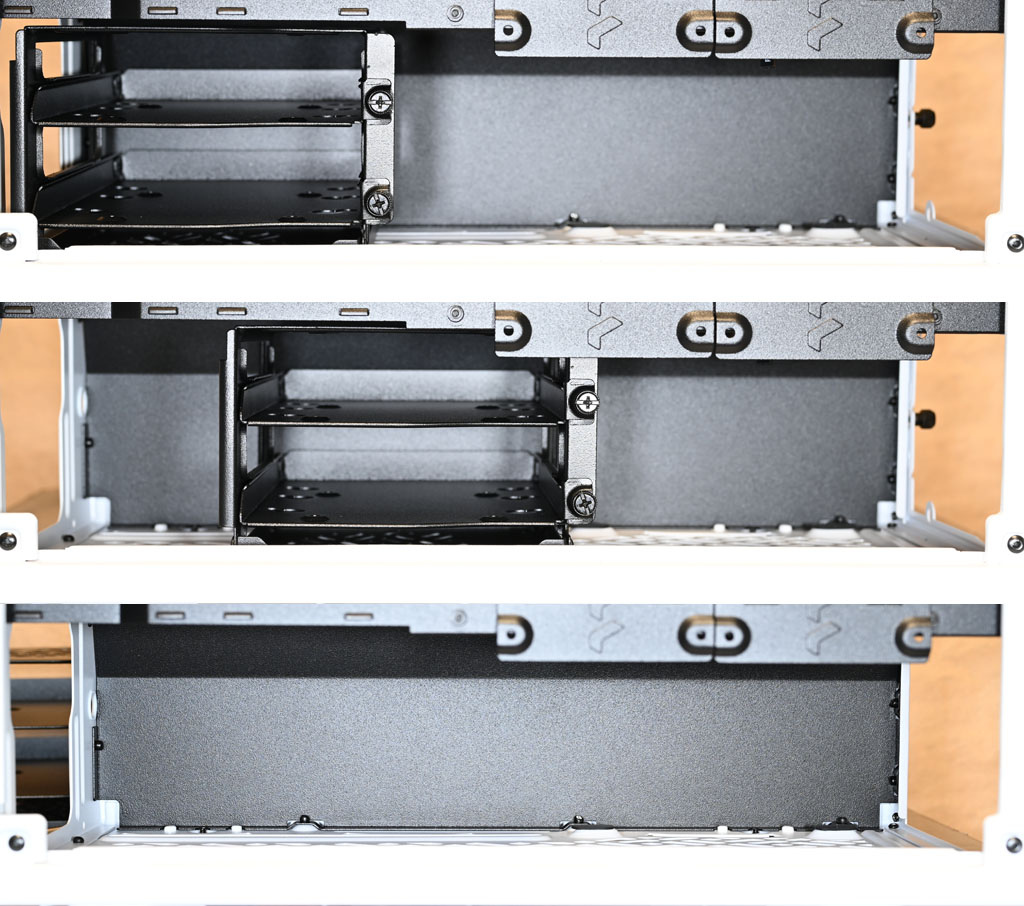

▼硬碟架固定在下方長條形固定孔上，鬆開底部固定螺絲後可左右滑動，拆卸硬碟架後可安裝120mm風扇、120mm水冷排或是得到最大電源供應器安裝空間

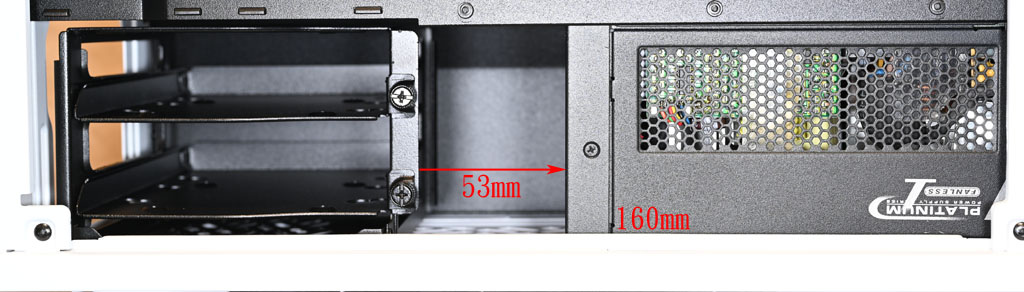

▼安裝長度160mm的電源供應器後，電源供應器左側與預設安裝位置的3.5吋/2.5吋硬碟架右側距離53mm

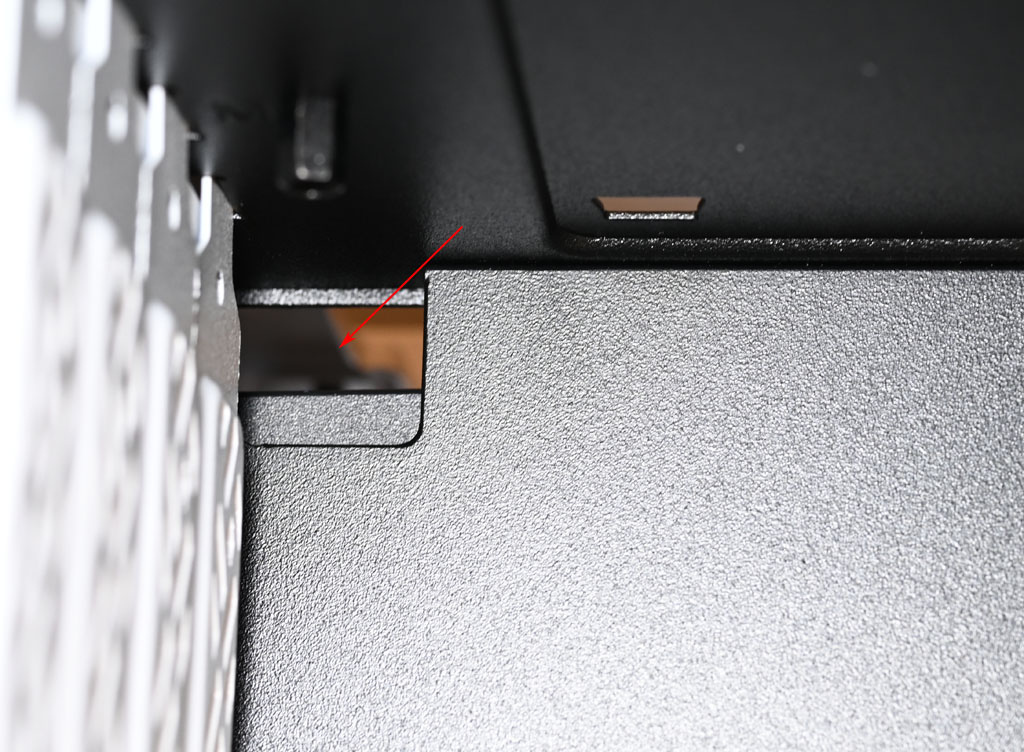

▼上一張照片中電源供應器上方相當貼近電源艙隔板，不過在電源艙隔板左上靠近底板的角落處有一個方形開孔(紅色箭頭)，安裝電源後可以看到該開孔還有可以穿線的空間，不過會建議安裝電源前先將線路穿過該孔

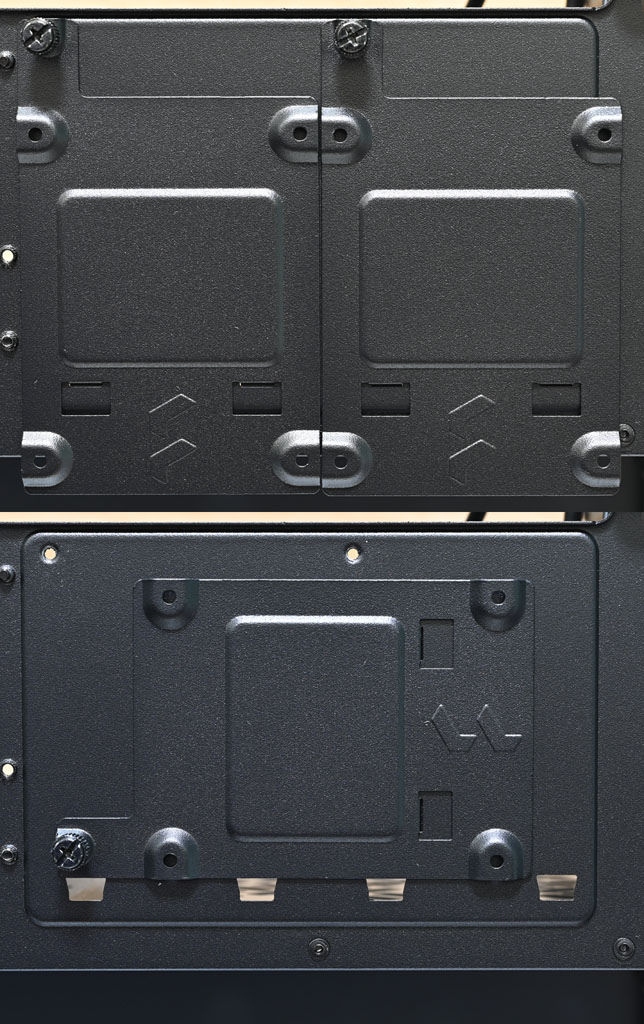

▼底板背面右下有2個2.5吋SSD固定架，鬆開手轉螺絲後可取下。底板背面安裝位置可選2個固定架縱向放置(上圖)或1個固定架橫向放置(下圖)

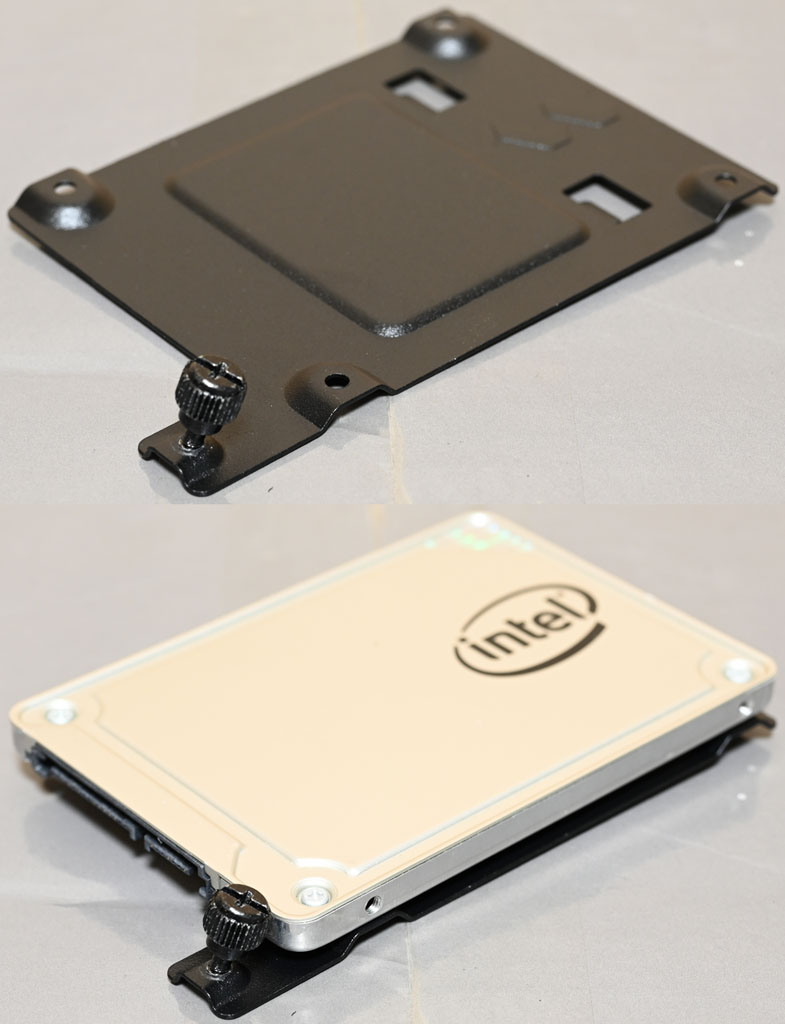

▼每個2.5吋SSD固定架可以裝1個2.5吋SSD

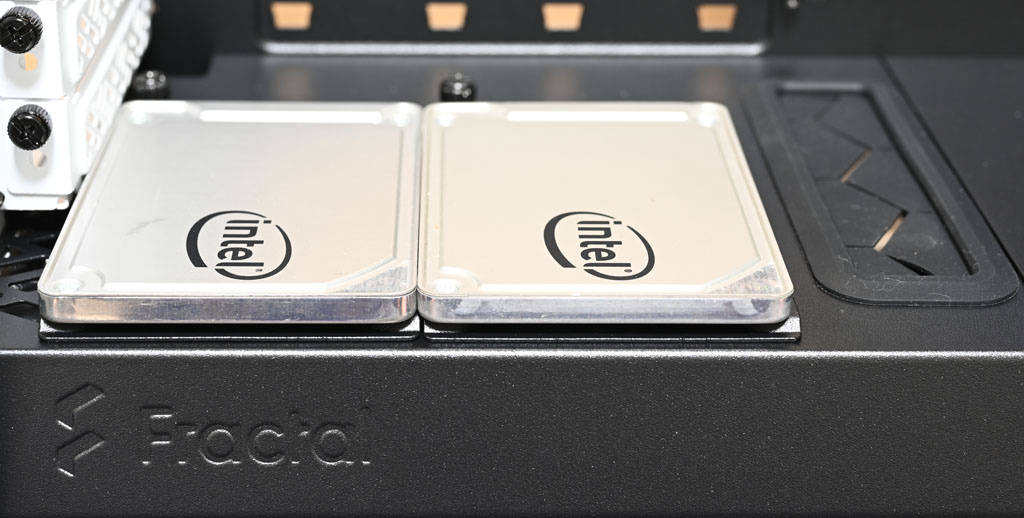

▼電源艙隔板上有2個2.5吋SSD固定架安裝位置

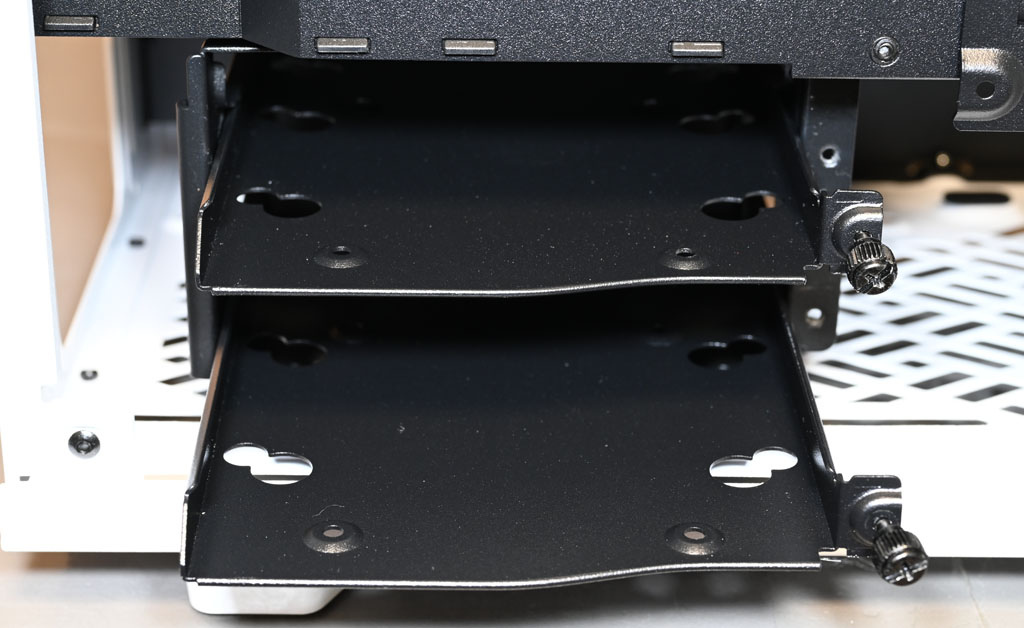

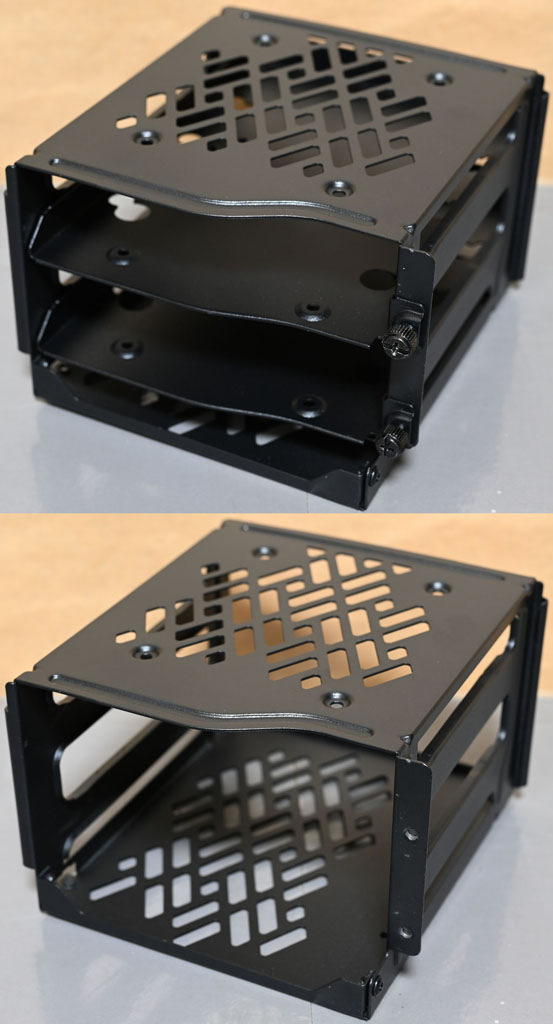

▼硬碟架的抽取式托盤取出前(上圖)及取出後(下圖)，取出後可看到上下都有通風開孔

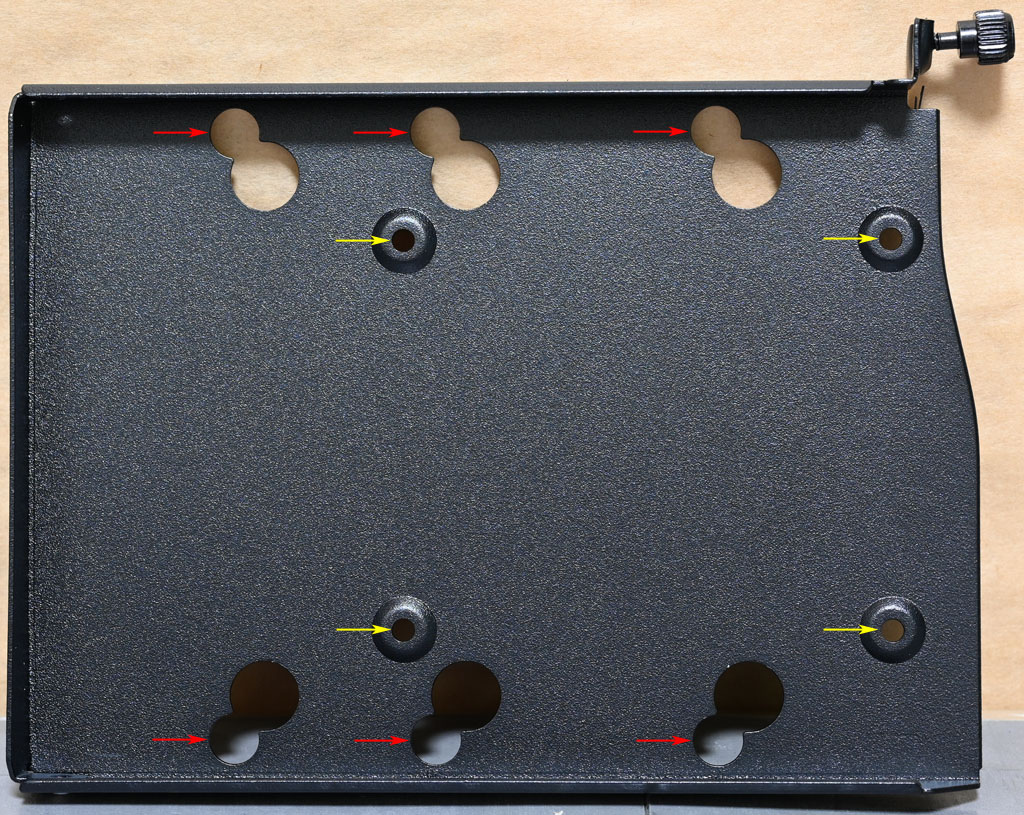

▼抽取式托盤為金屬製，上面有3.5吋硬碟橡膠墊圈安裝孔(紅色箭頭)及2.5吋SSD安裝鎖點(黃色箭頭)，安裝3.5吋硬碟時先將橡膠墊圈對準固定孔直徑較大部分放入，放入後滑動橡膠墊圈使其卡入固定孔直徑較小部分，再搭配專用螺絲固定3.5吋硬碟

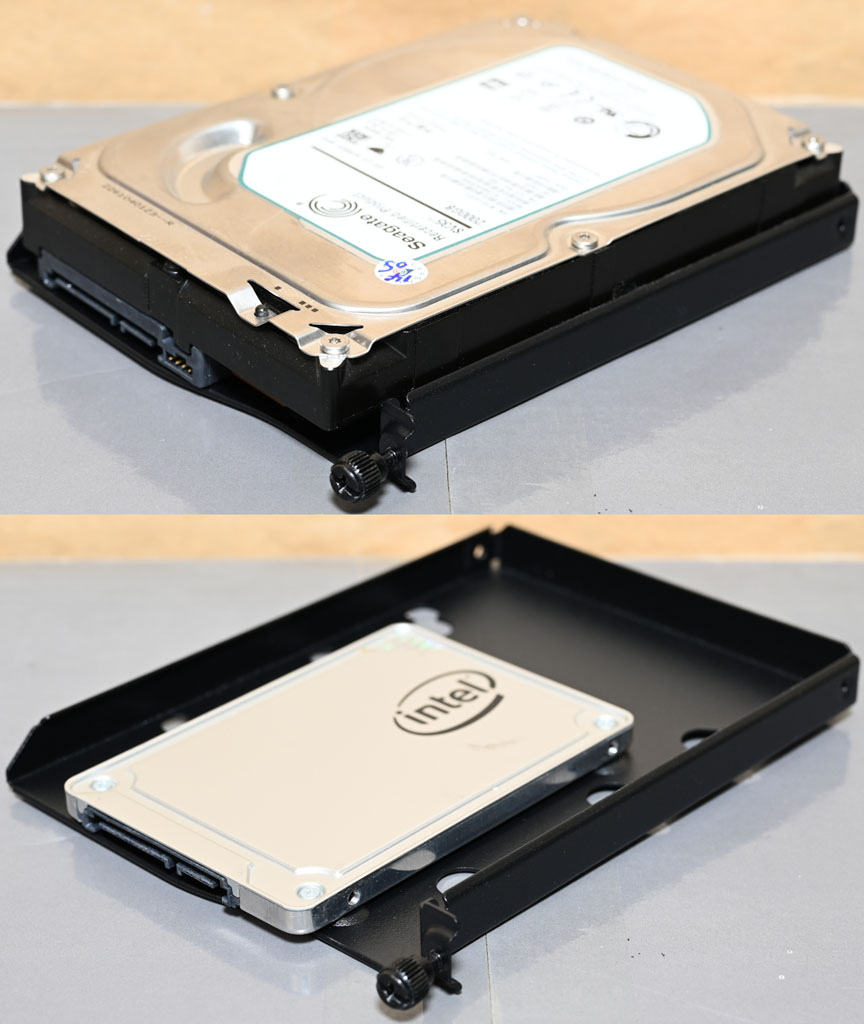

▼托盤安裝3.5吋硬碟(上)或2.5吋SSD(下)示意圖
▼硬碟架安裝2顆3.5吋硬碟(上)或2顆2.5吋SSD(下)示意圖

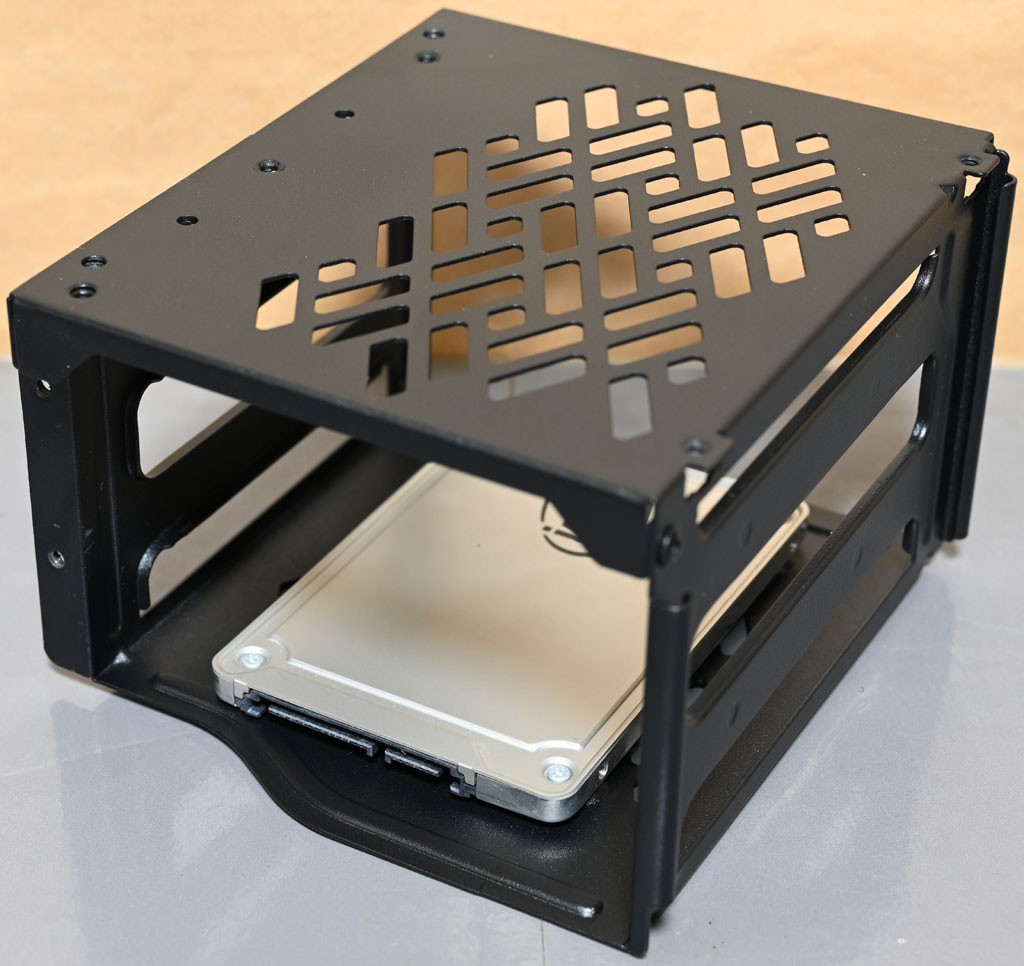

▼其實硬碟架頂部還有2.5吋SSD安裝鎖點，不過要拆出整個硬碟架才能拆裝，該位置無法用SATA電源/排線直角接頭，同時會占用上層托盤的空間，安裝後上層托盤只能安裝2.5吋SSD，不能安裝3.5吋硬碟
不錯的點：
◆卡榫固定式無打孔強化玻璃透明側板，免用工具即可開啟
◆標誌性的稜角造型網孔面板，塑造出引人注目兼具隱形特徵的美學感受，也能讓氣流順暢通過，加上開放式內部佈局，有利氣流從前至後順暢排出熱量
◆前方/頂部/後方/底部可提供7個120mm風扇安裝空間，頂部風扇固定架採活動式設計方便安裝及整線，前方預裝1個Dynamic X2 GP-14風扇，後方預裝1個Dynamic X2 GP-12風扇，前方可裝最大280mm一體式水冷散熱排，頂部可裝最大240mm一體式水冷散熱排
◆前方可拆卸式稜角造型網孔面板配置雙層過濾網，頂部配置卡榫式過濾網，底部配置前抽式過濾網
◆頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
◆4個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋，前方安裝25mm風扇時可安裝306mm長度顯示卡，未安裝風扇時可安裝331mm長度顯示卡
◆底板背面左側/右側/上方均有固定線路的魔鬼氈束帶，整線方便
◆下方可拆卸式硬碟架安裝位置可調整，具備2個抽取式托盤，可安裝2顆3.5吋硬碟/2.5吋SSD。底板上2個活動式固定架可安裝2顆2.5吋SSD，亦可將活動式固定架安裝至電源艙網狀隔板上
◆螺絲分開裝袋，隨附擦拭布
可改進的點：
◆側板強化玻璃上下邊緣的金屬支架未包覆玻璃邊緣，加上左右邊緣無任何防護，取放時需注意避免直接撞擊邊緣
◆固定卡榫拆裝需要注意施力，用力過輕無法脫離卡榫，用力過猛下開啟角度過大容易損壞卡榫及固定凹槽
◆沒有配置硬碟指示燈
◆3.5吋安裝採用專用螺絲及橡膠墊圈固定，橡膠墊圈用久後要注意老化碎裂問題，2.5吋SSD均採螺絲固定
◆僅預裝2個風扇
◆若要使用下方硬碟架，或是安裝底部/前方下面的風扇，應注意電源供應器本體和模組化接頭部分的總長度
報告完畢，謝謝收看
