產品特色:
●無螢幕精巧設計,全機IP66防潑水,內建獨家專利散熱風扇,有效散熱降溫,延長主機壽命
●採用超級電容,更耐高溫,壽命更長,也更環保
●TS碼流,以秒存檔,秒錄秒存,檔案不毀損,發生碰撞時即使斷電/跳卡/當機皆可完整保存影像
●SONY STARVIS IMX307星光級150度超廣角前/後鏡頭,IP67防水防塵,夜視極佳,強光不過曝,不失真不變形
●AHD傳輸前後1080P解析度及30FPS,HDR自動平衡功能保留亮暗部細節,呈現更清晰影像
●發車即錄,循環錄影,記憶卡容量最大支援128GB,錄滿自動刪除最舊影像,但不會刪除已經保護鎖檔的影像
●內建GPS及WI-Fi功能,GPS可自動對時及完整記錄行車軌跡/騎乘速度,獨家專屬APP,不用拆記憶卡或使用傳輸線連接,可透過Wi-Fi下載、剪輯、分享影片,也可透過APP拍照
●多功能控制器,具備LED指示燈及收音麥克風,單一控制按鍵可操作一鍵鎖檔、Wi-Fi連線開/關、記憶卡格式化
●金屬防水寶馬線,分段式設計拆裝方便,防呆機制可避免錯誤連接
●全機保固1年,並可透過臉臉書粉絲團、官方LINE、官方網站進行專業客服諮詢

產品規格:
主機:IP66防潑水無螢幕精巧設計,獨創專利技術內建微型散熱風扇
前/後鏡頭:IP67防水,SONY STARVIS IMX307感光元件,AHD傳輸、150度超廣角鏡頭
解析度:1920x1080 1080P@30FPS HDR
錄影壓縮格式:H.264
GPS:U-blox M8雙模GPS
儲存檔案格式:TS碼流(*.ts)
儲存裝置:Class 10速度等級Micro SD,最大容量128GB
控制器:GPS定時定位,內建收音麥克風,LED燈號顯示,單按鍵可控制鎖檔/格式化/Wi-Fi連線開啟及關閉
電源:DC12V/0.6A、DC5V/1.5A
工作溫度:-20℃至75℃
配件:1.5米鏡頭延長線、3米鏡頭延長線、3米控制器延長線、電源轉接盒、3M子母扣、說明書、保證卡、黑色束線帶、USB-C供電傳輸線、支架配件包
尺寸:主機79.4x51.6x21.8mm,鏡頭D27x36.2mm,控制器30.7x64.5x15.2mm
保固:全機保固1年

▼外盒正面有商標、全機保固1年字樣、產品外觀圖、產品名稱、特色圖示


▼外盒背面有產品名稱、臉書粉絲團/官方網站/官方LINE/APP的QR碼、主機/鏡頭/控制器的特色說明、產地、廠商資訊、官方網址


▼外盒上/下側面有商標、產品名稱、特色圖示、BSMI/NCC認證標誌、規格表、外觀圖、序號條碼


▼灰色內盒左/右側面有商標


▼灰色內盒正面有商標

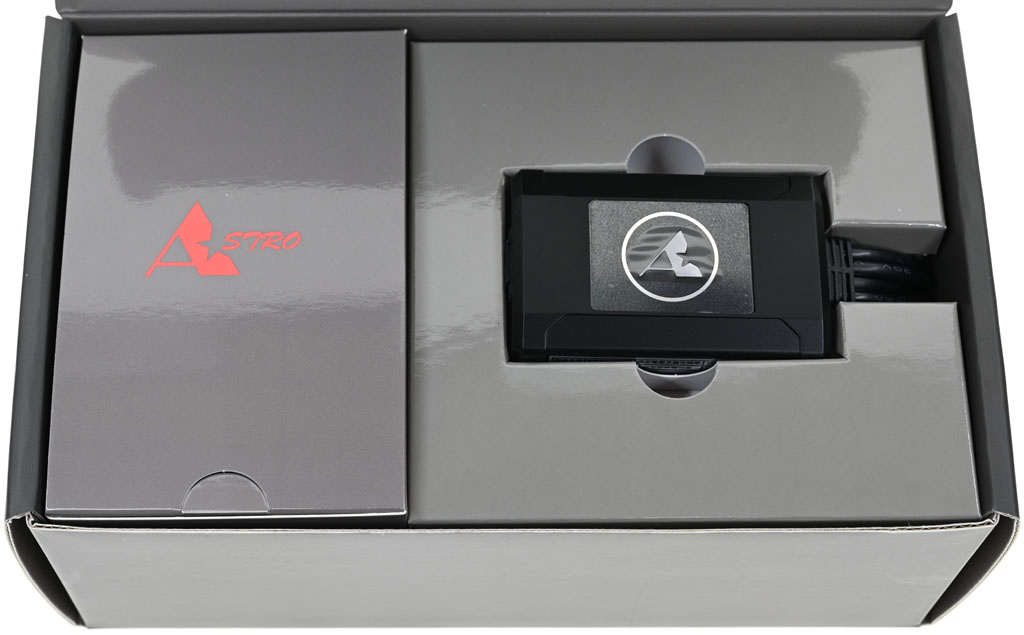

▼打開內盒,主機擺放在右邊,左邊印有商標的盒子擺放配件

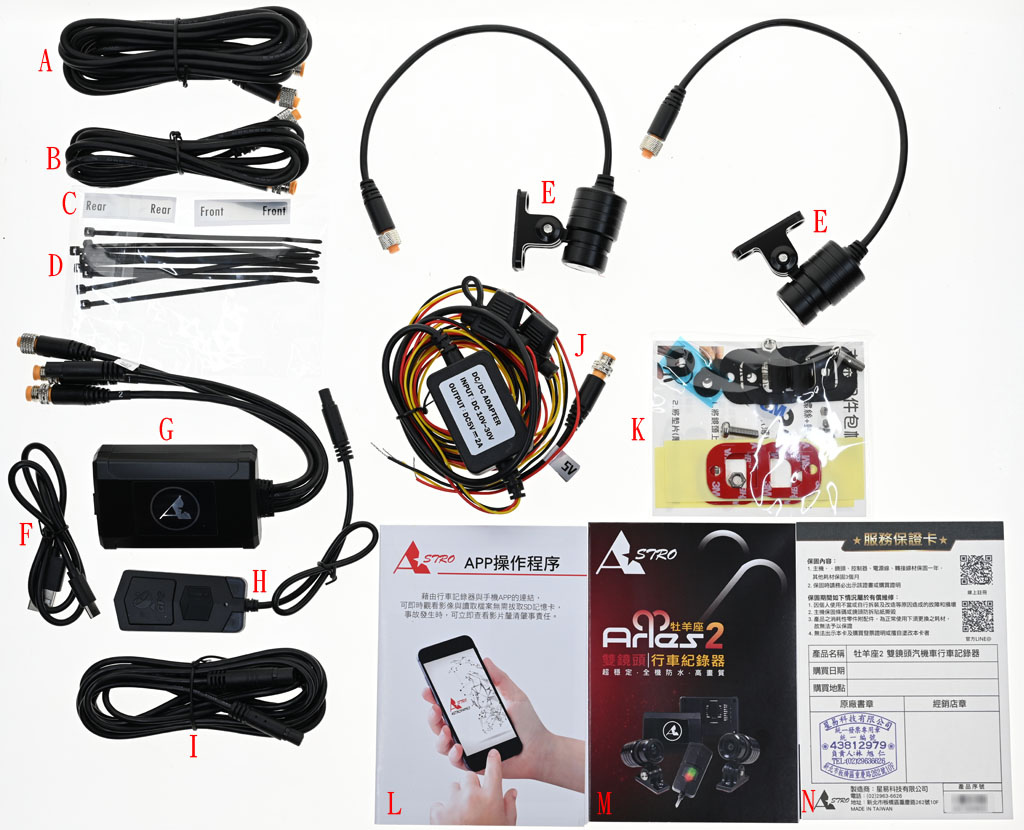

▼包裝內容,有3米鏡頭延長線(A)、1.5米鏡頭延長線(B)、前/後鏡頭標示貼紙(C)、黑色束線帶(D)、帶鋁合金腳座鏡頭(E)、USB-C供電傳輸線(F)、主機(G)、多功能控制器(H)、3米控制器延長線(I)、電源轉接盒(J)、支架配件包(K)、APP操作說明書(L)、安裝使用說明書(M)、保證卡(N)

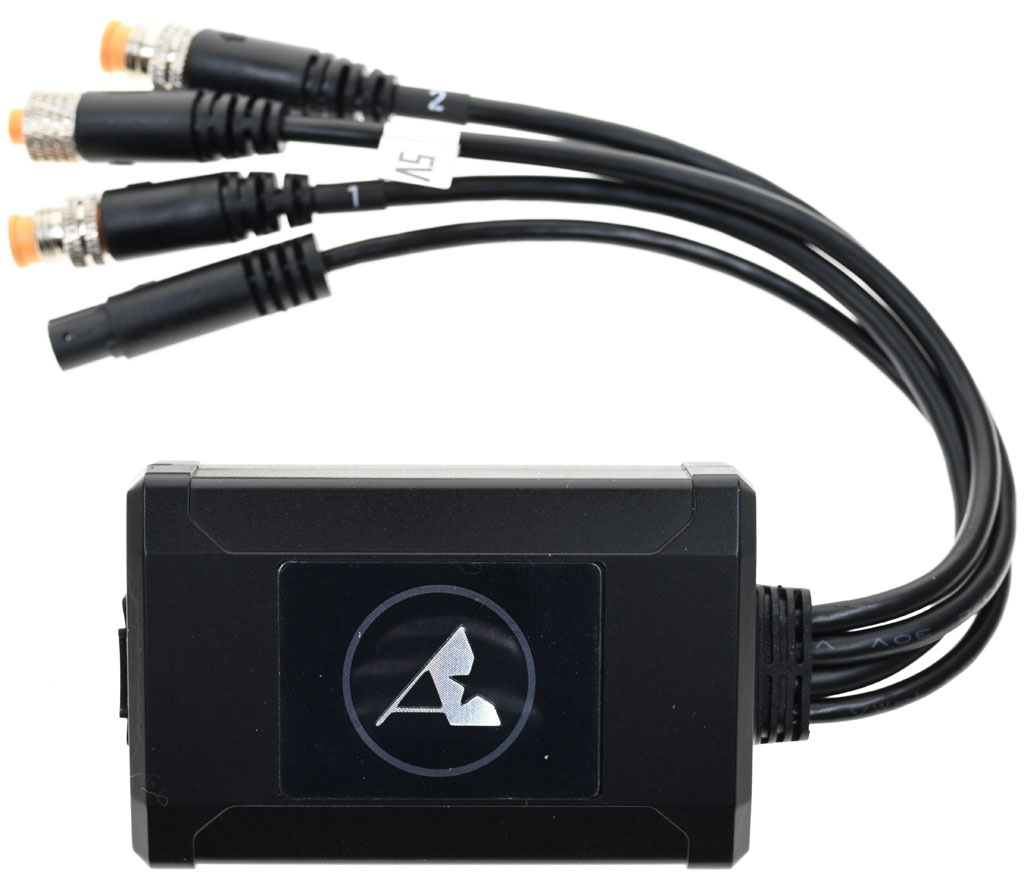

▼主機採無螢幕設計,正面有商標銘牌,本體尺寸為80.2x50.6x21.8(不含子母扣)/26.9(含子母扣)mm,本體右側邊接出4條15.5公分長帶接頭線路,分別接至控制器、前/後鏡頭、電源轉接盒


▼本體背面有序號條碼、微型散熱風扇通風口、3M子母扣。為了確保通風良好,建議使用隨附3M子母扣,可讓主機背面離安裝表面一段距離,使後方風扇有足夠對流空間,選擇安裝位置時也要避免阻擋或覆蓋後方風扇通風口

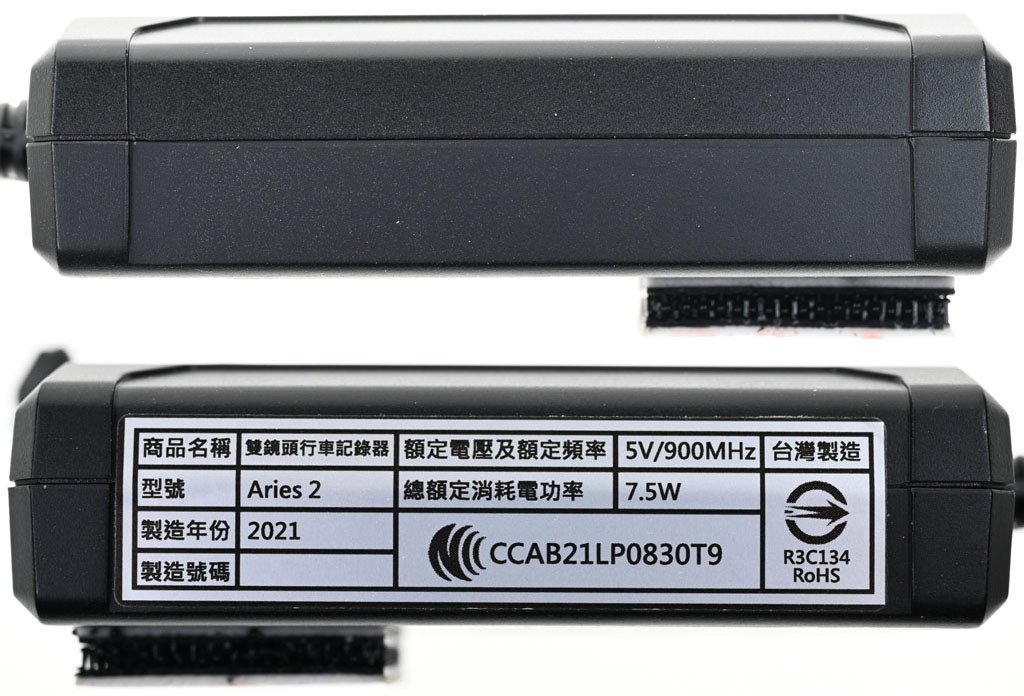

▼主機上/下側面,可以看到隨附3M子母扣的厚度,下側面貼上產品資訊貼紙

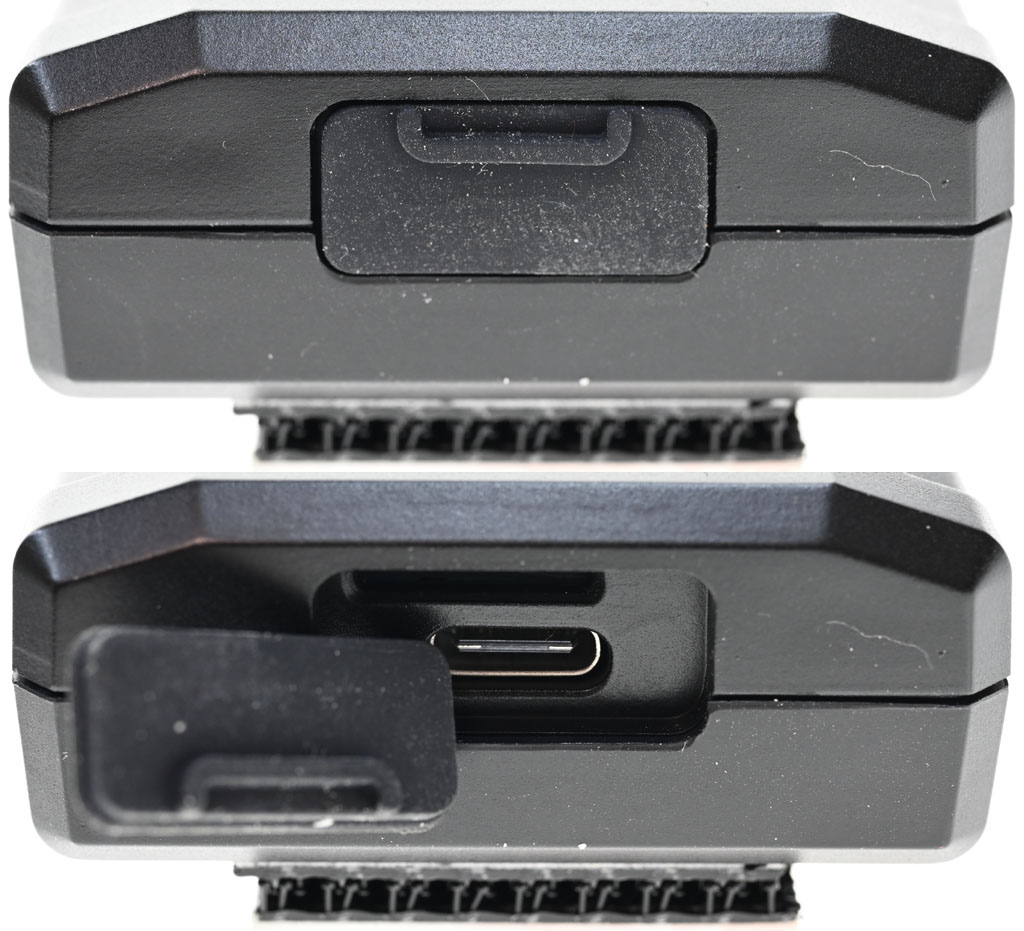

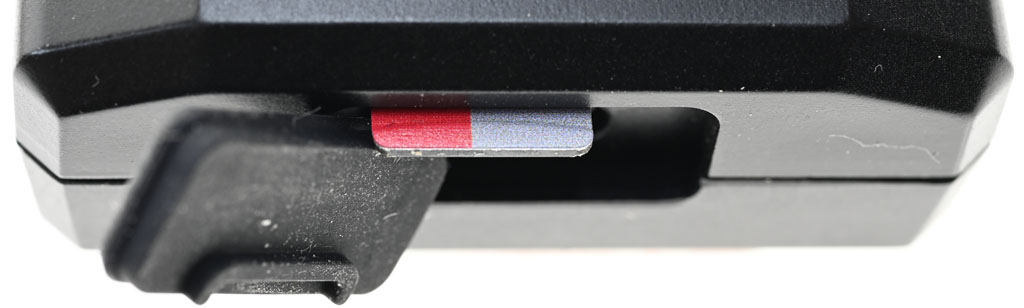

▼主機左側面有一個橡膠防水蓋,打開後可看到裡面的Micro SD卡槽與USB Type-C連接埠


▼安裝Micro SD卡時,正面朝上插入,若插入方向錯誤,可能會損壞主機卡槽與記憶卡

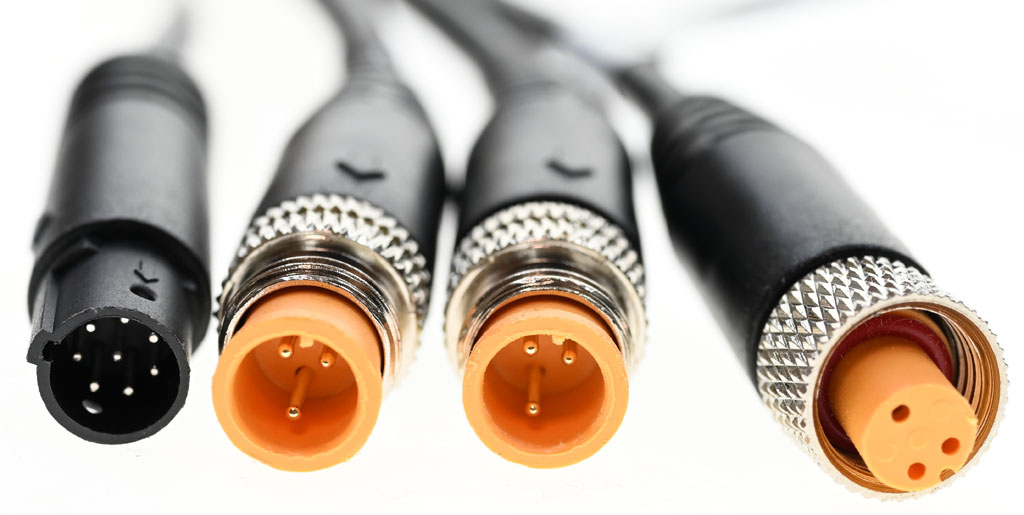

▼主機接出4條線路,其中3個為金屬防水寶馬接頭(電源、前/後鏡頭),1個為防水寶馬接頭(控制器)

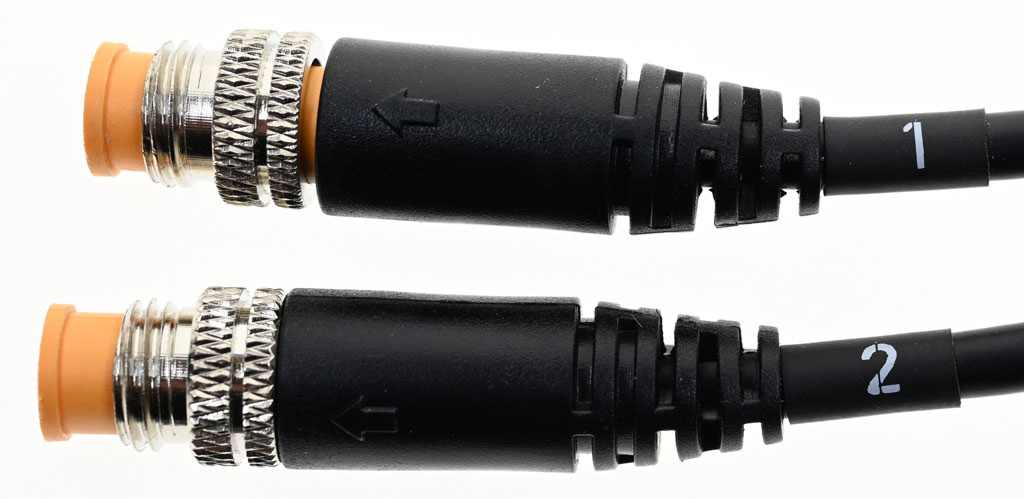

▼連接前/後鏡頭金屬防水寶馬接頭線路部分有標示,標示1為前鏡頭,標示2為後鏡頭

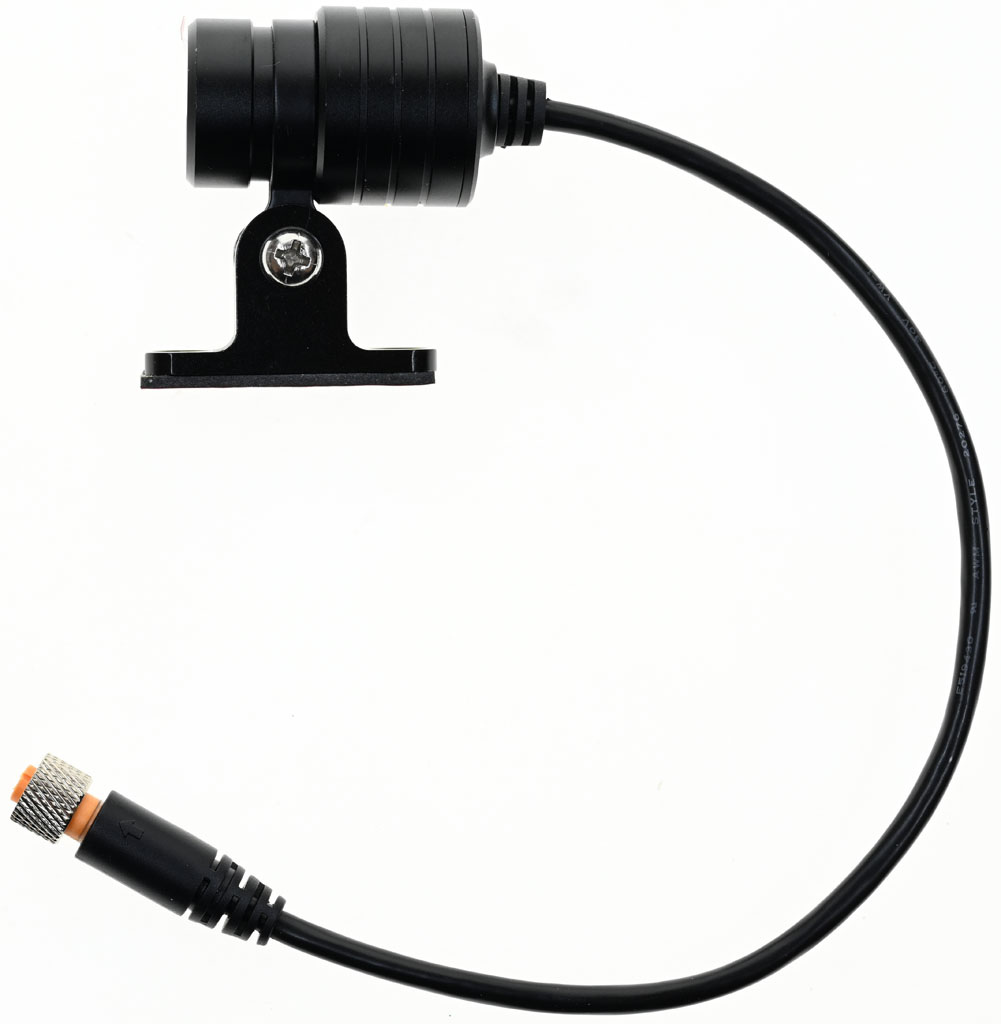

▼前/後鏡頭採用圓筒狀鋁合金外殼,並預先安裝在鋁合金支架上,鏡頭本身隨附線路長度為23公分,同樣具備金屬防水寶馬接頭

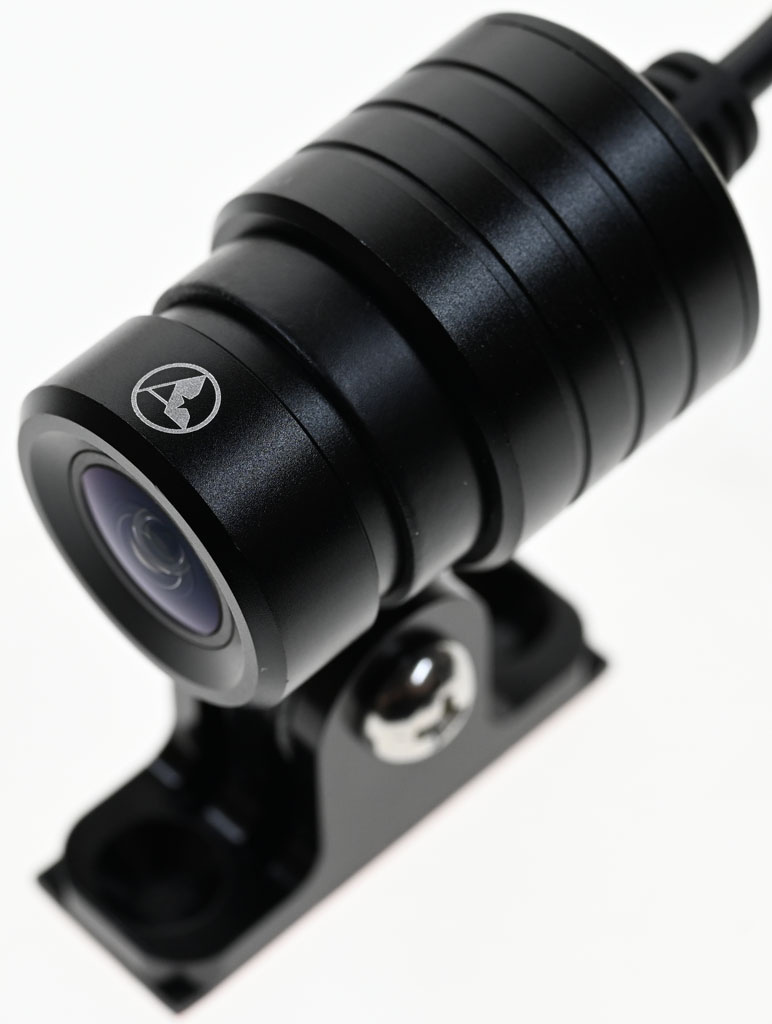

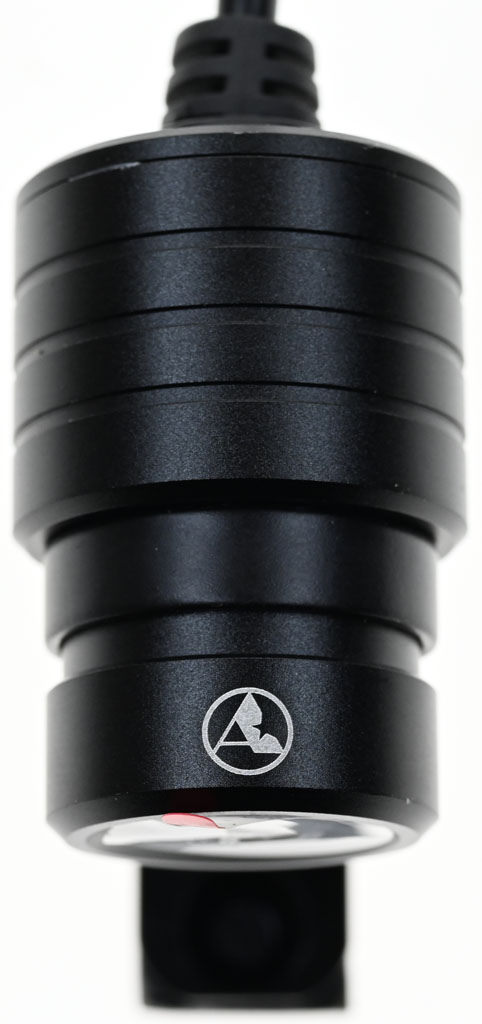

▼鏡頭安裝在鋁合金支架示意圖,頂部商標為鏡頭影像方向標示,安裝時商標朝正上方表示影像方向正確


▼鏡頭安裝在鋁合金支架示意圖

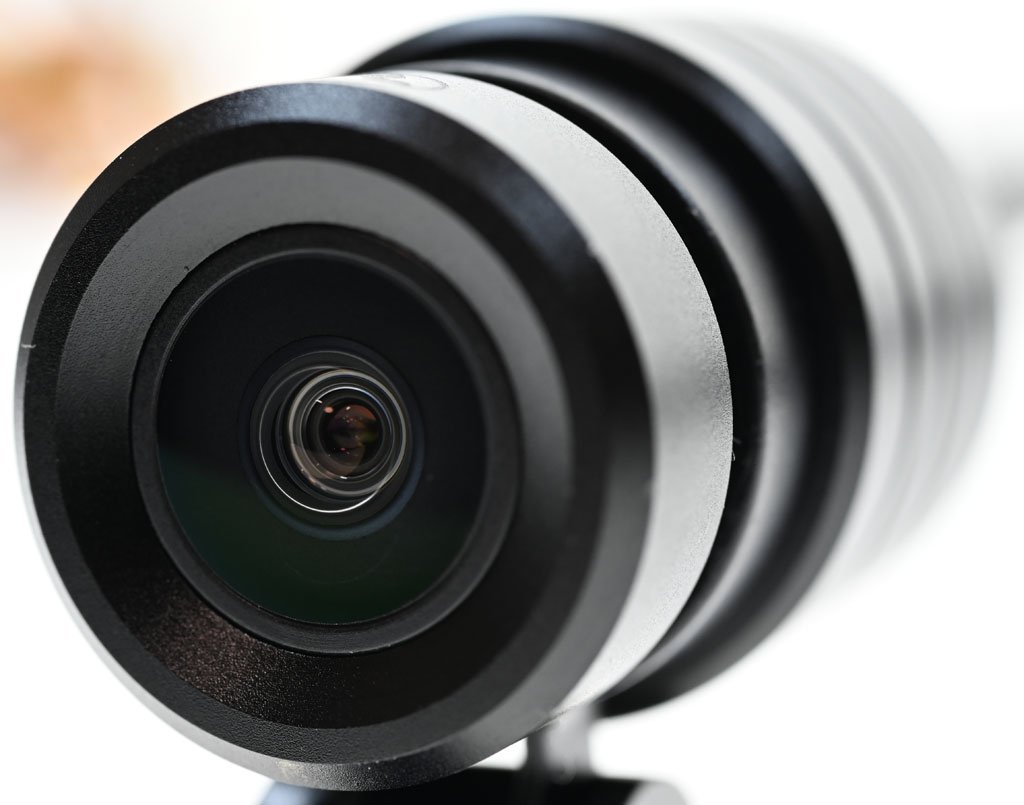

▼前/後鏡頭均配置150度廣角鏡頭


▼鋁合金支架轉軸處有固定螺絲,鬆開螺絲可調整鏡頭角度,鎖緊螺絲可固定鏡頭角度

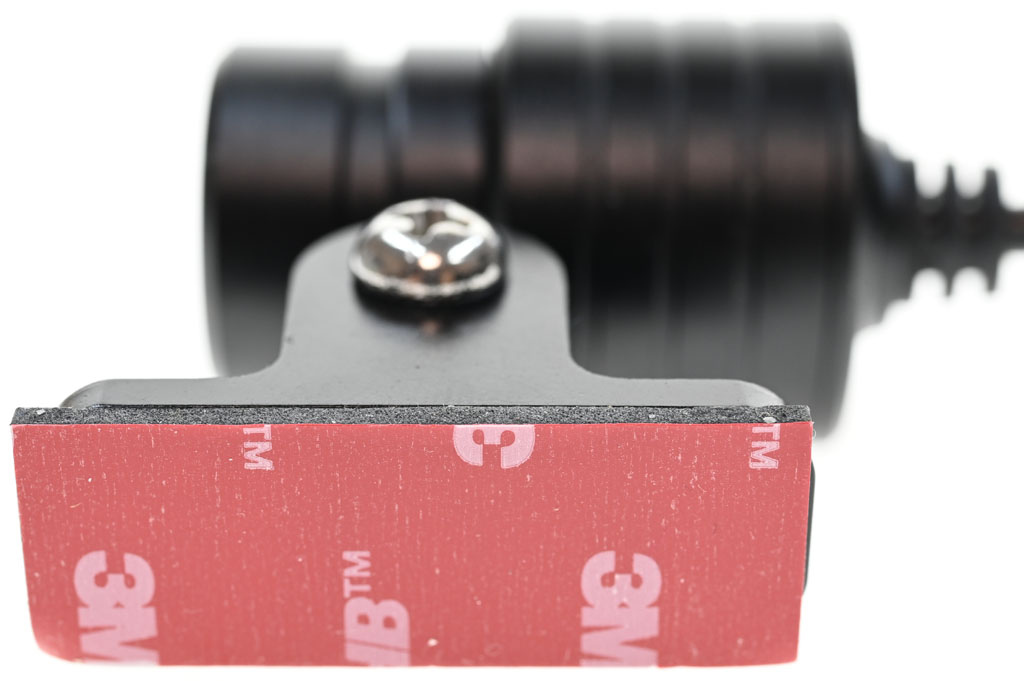

▼鋁合金支架底部已經預先貼上3M背膠

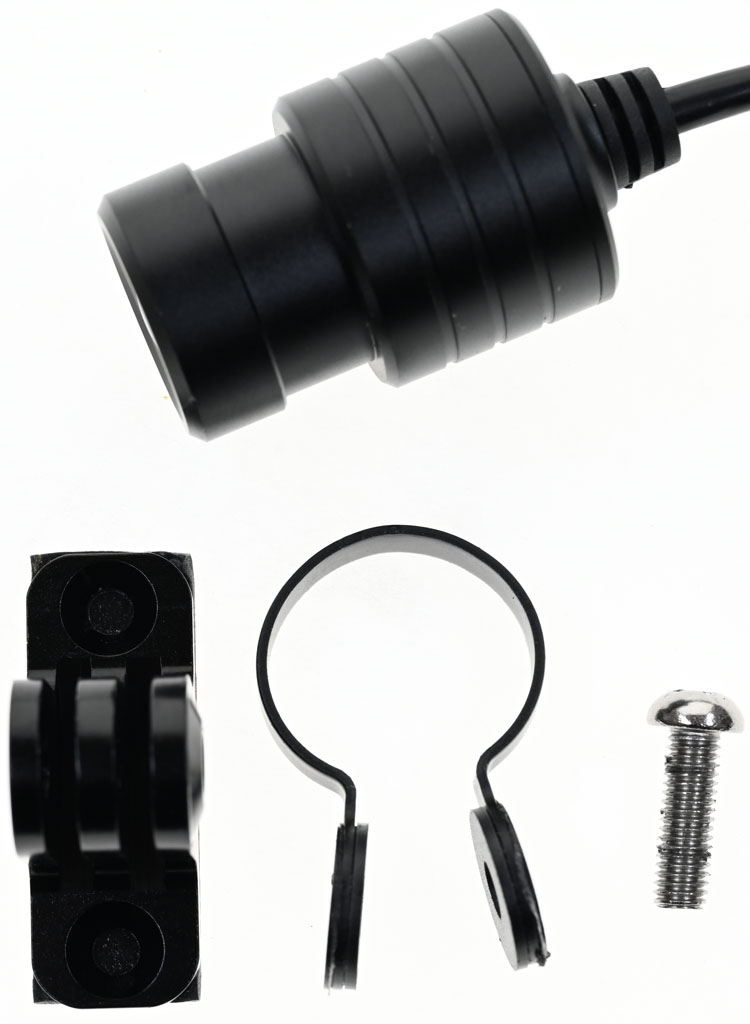

▼分解圖,下方左邊為鋁合金支架,下方中間為鏡頭固定環,下方右邊為螺絲

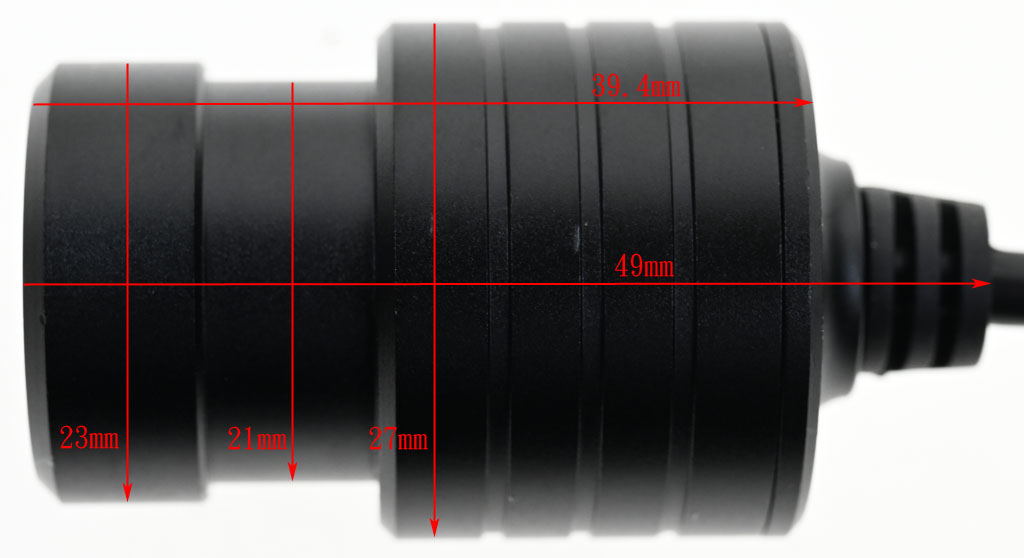

▼鏡頭本體尺寸,最前端直徑23mm,中間最細部分直徑21mm,後端直徑27mm,外殼總長度39.4mm(加上尾端護套後總長度49mm)

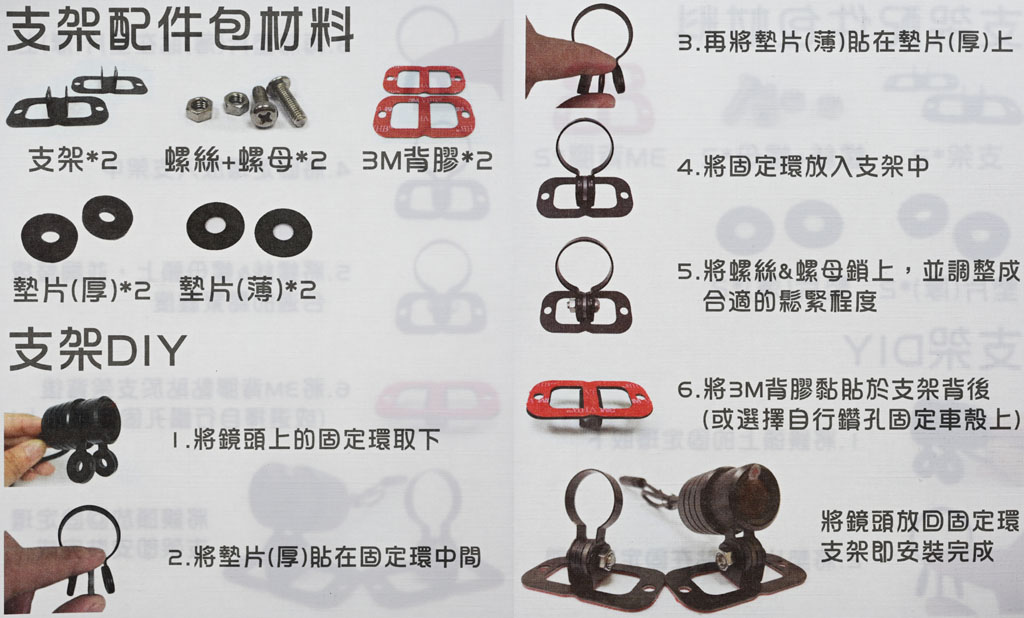

▼支架配件包內有說明卡,上面印上配件內容及安裝方式

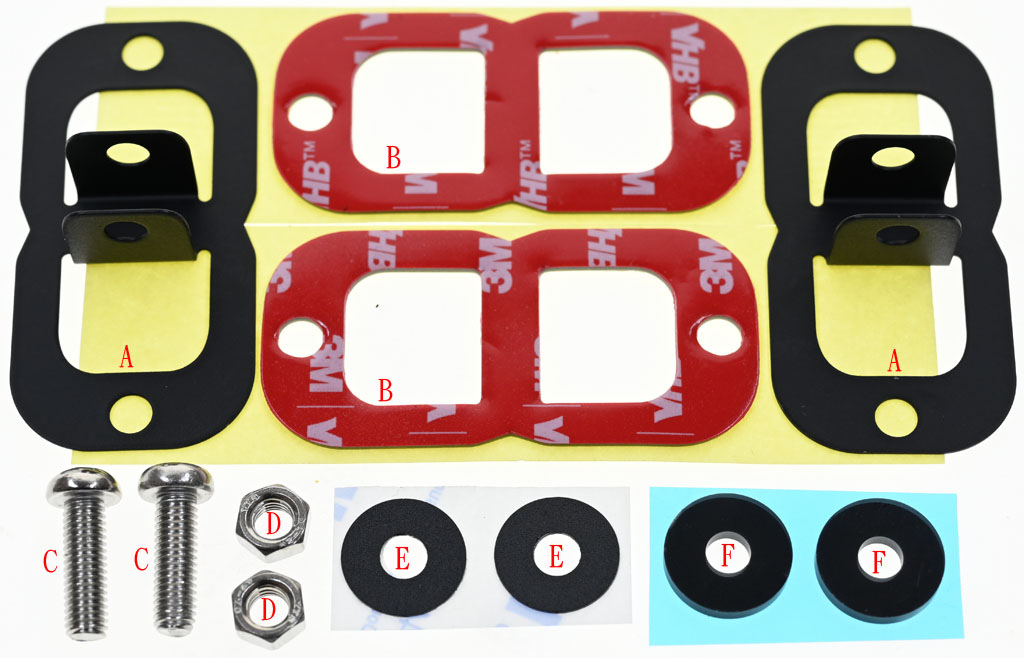

▼支架配件包內有鐵板支架(A)、鐵板支架用3M背膠(B)、螺絲(C)、螺帽(D)、薄墊片(E)、厚墊片(F)

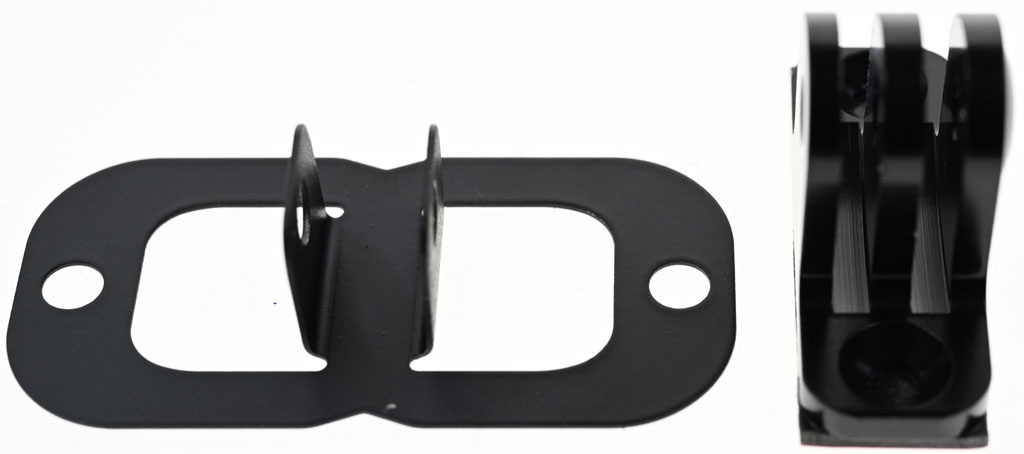

▼鐵板支架(左)與鋁合金支架(右)比較圖,鐵板支架底座尺寸58.1x28.6mm,高度13.8mm,左右螺絲孔距離49mm。鋁合金支架底座尺寸40x14.7mm,高度24.6mm,上下螺絲孔距離30mm

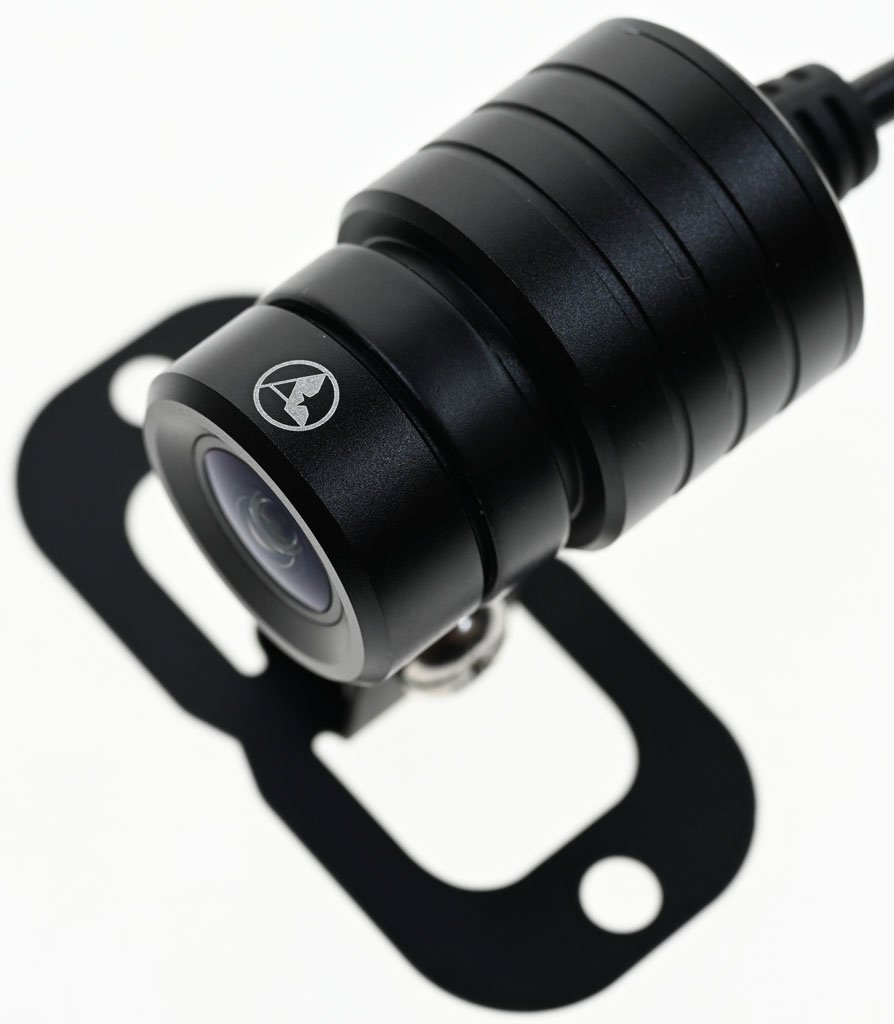

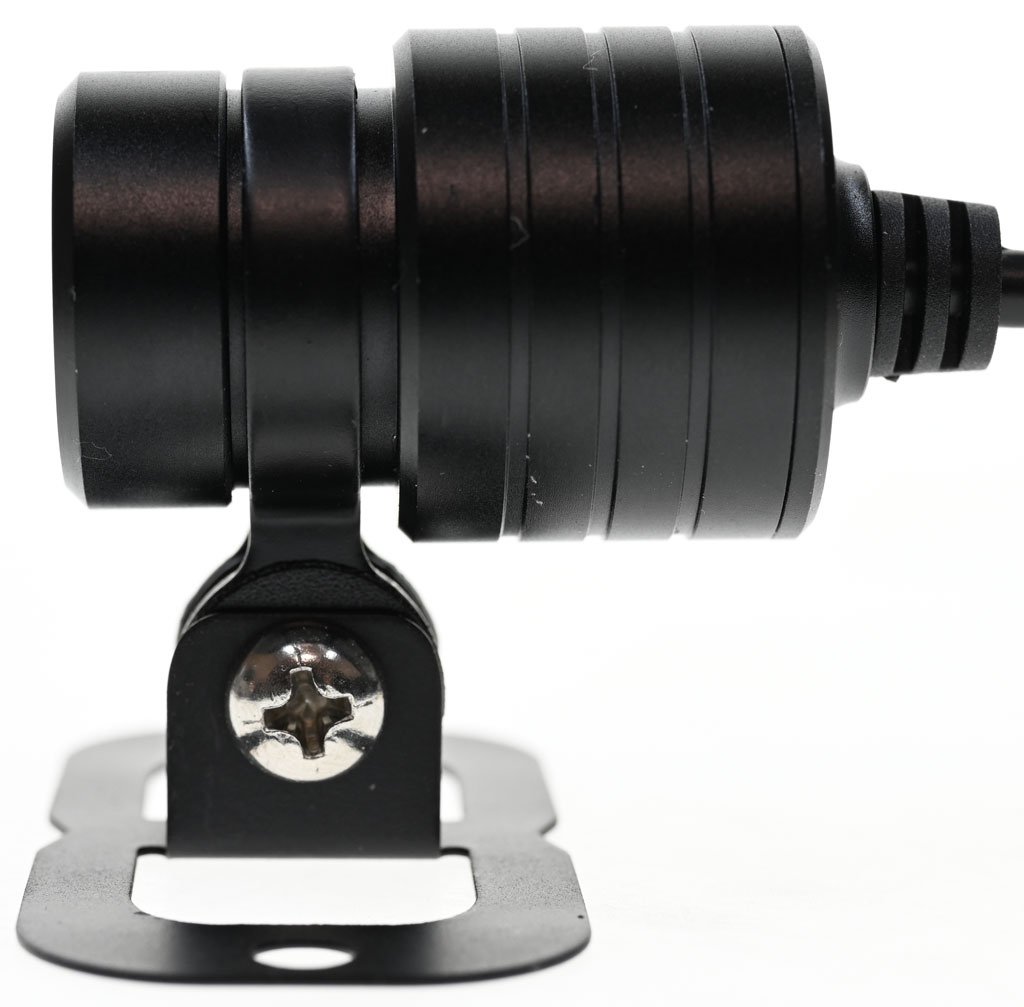

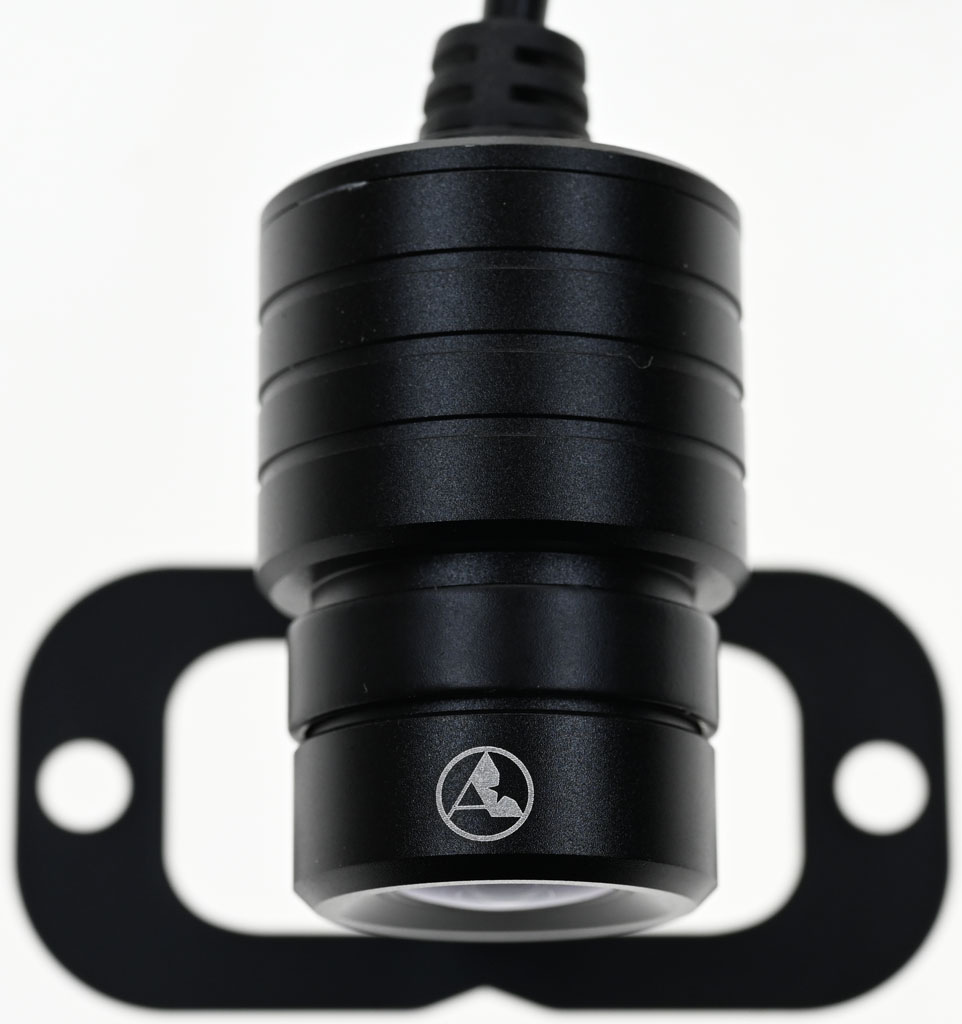

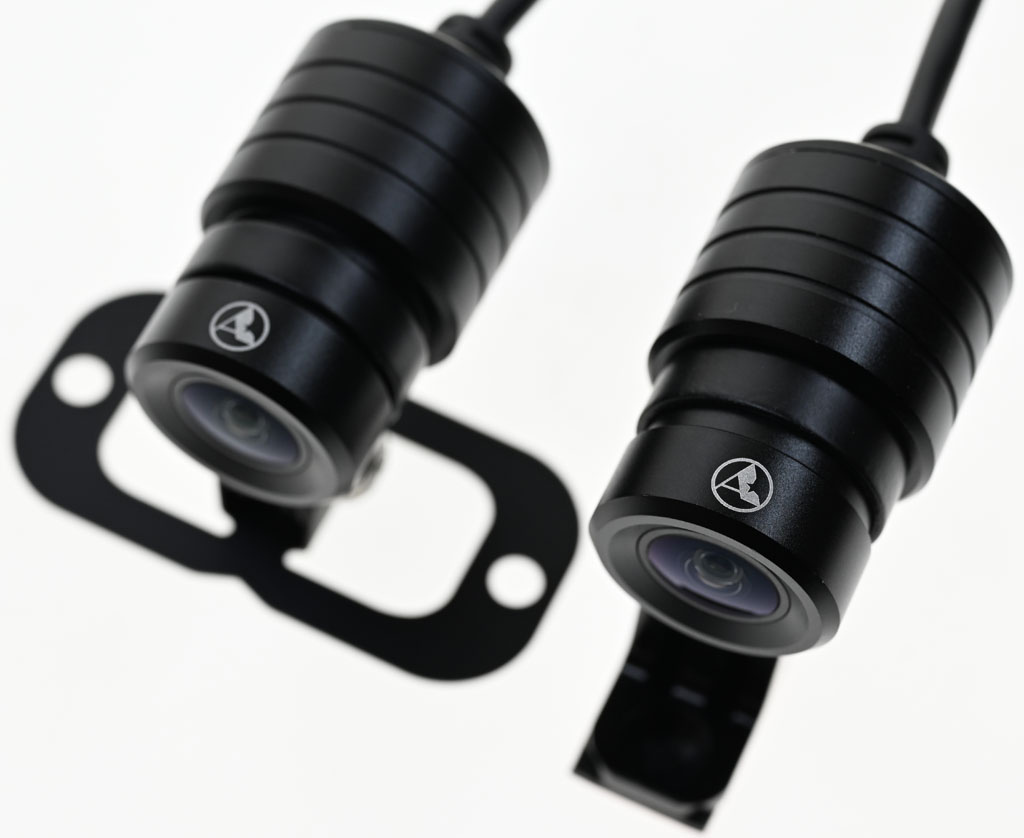

▼鏡頭安裝在鐵板支架示意圖


▼鏡頭安裝在鐵板支架示意圖


▼鏡頭安裝在鐵板支架示意圖


▼鏡頭安裝在鐵板支架(左)及鏡頭安裝在鋁合金支架(右)比較圖

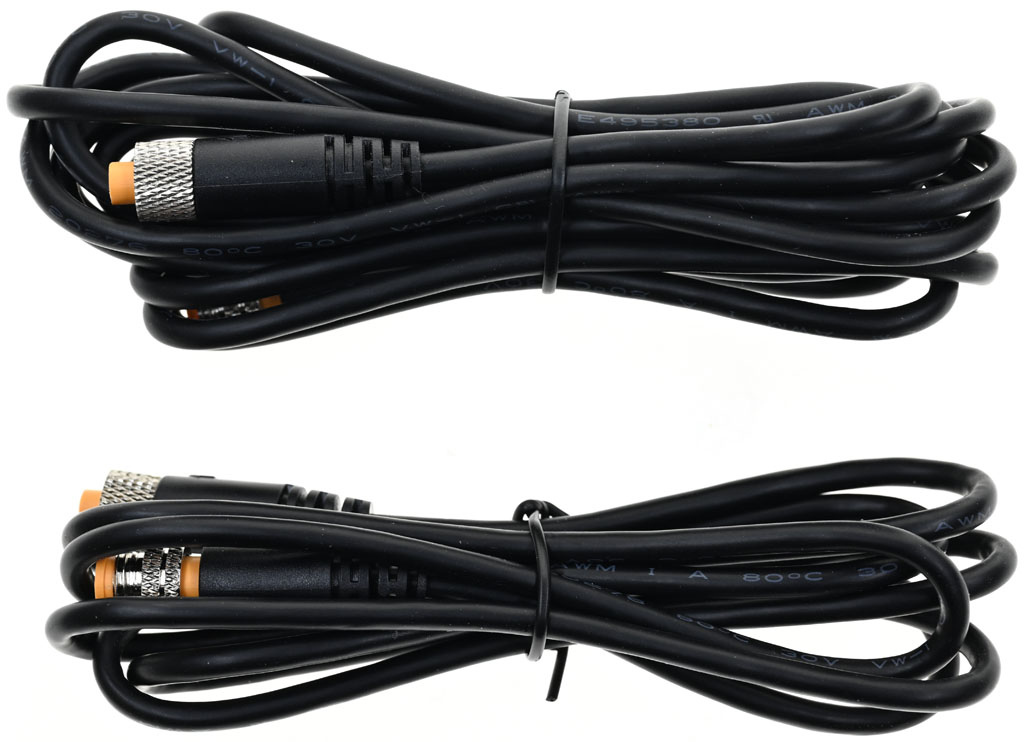

▼提供兩種長度鏡頭延長線,3米款(上)實際線路部分長度為293公分,1.5米款(下)實際線路部分長度為145公分


▼金屬防水寶馬接頭有分公母,具備金屬固定環,直徑為10mm,橘色連接器有防呆設計(紅色箭頭)

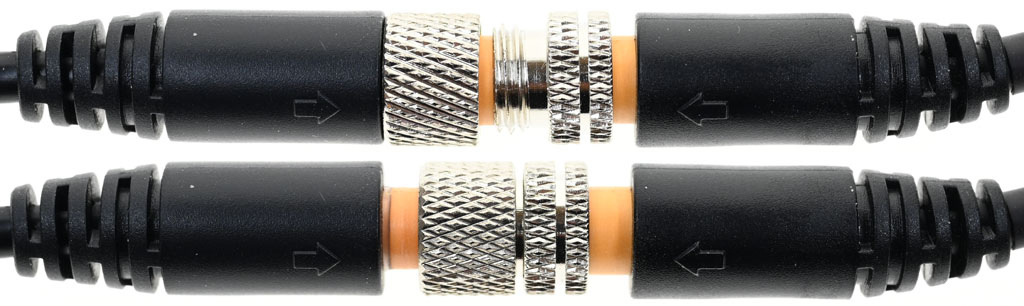

▼連接時,橘色連接器對準兩端防呆後插入到底(上),再鎖上外側金屬固定環(下),連接後總長度為76mm

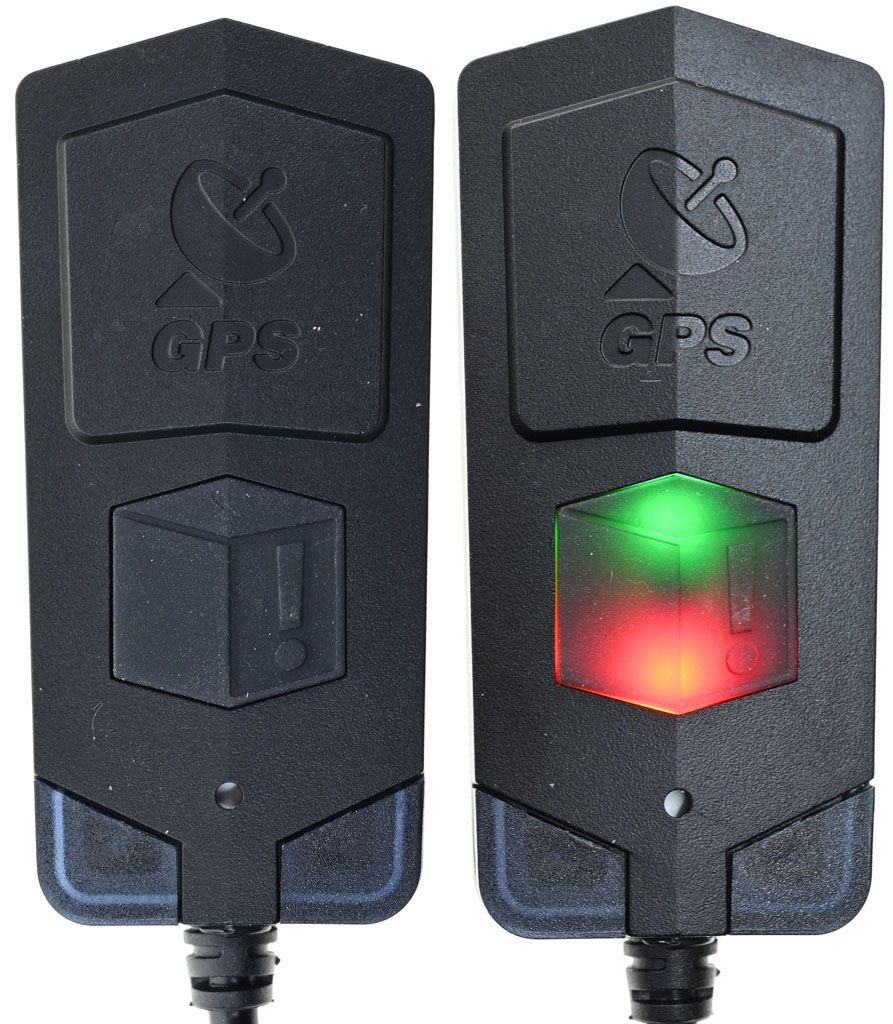

▼多功能控制器,尺寸為64.5x30.4x16.8mm,頂部GPS圖樣處內有GPS天線,下方內有驚嘆號的立方體外形處為控制按鍵,內有紅色及綠色指示燈,靠近底部的圓孔內有收音麥克風,控制器背面預先貼上3M背膠,隨附線路長度為24公分,具備防水寶馬接頭


★LED燈號說明:
開機:開機時紅/綠燈恆亮,開機完成後綠燈亮0.5秒/滅0.5秒,紅燈熄滅,開始錄影
更新韌體:更新中紅/綠燈恆亮,更新完成紅/綠燈熄滅
錄影:待機/停止錄影時,綠燈恆亮;錄影中&GPS定位中,綠燈亮0.5秒/滅0.5秒;錄影中&GPS定位完成,綠燈亮1.5秒/滅1.5秒
錯誤/警告:SD卡/GPS/鏡頭/Wi-Fi/風扇異常時,紅燈亮0.3秒/滅0.3秒;鎖檔中紅燈恆亮;系統時間為預設時間(2019/01/01 00:00:00)時,紅燈亮1.5秒/滅0.5秒
開啟Wi-Fi:綠/紅交錯亮0.5秒/滅0.5秒
★按鍵操作:
快速按1下為鎖檔,快速按2下可開啟/關閉Wi-Fi功能,若2秒內偵測到按4下則不做任何動作
長按5-10秒放開可格式化記憶卡,若長按超過10秒則不做任何動作
★鎖檔:
觸發鎖檔時當下錄影檔會鎖定,並額外加鎖該檔後1分鐘錄影,會產生2個鎖檔檔案(3分鐘+1分鐘)

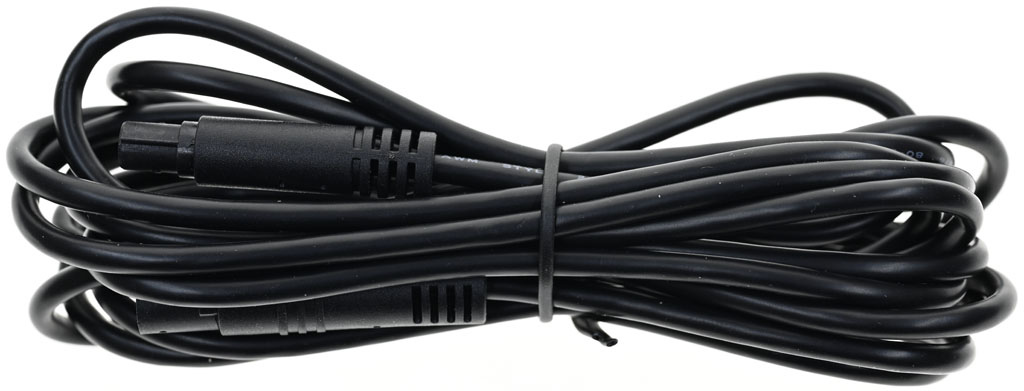

▼提供3米控制器延長線,實際線路部分長度為295公分

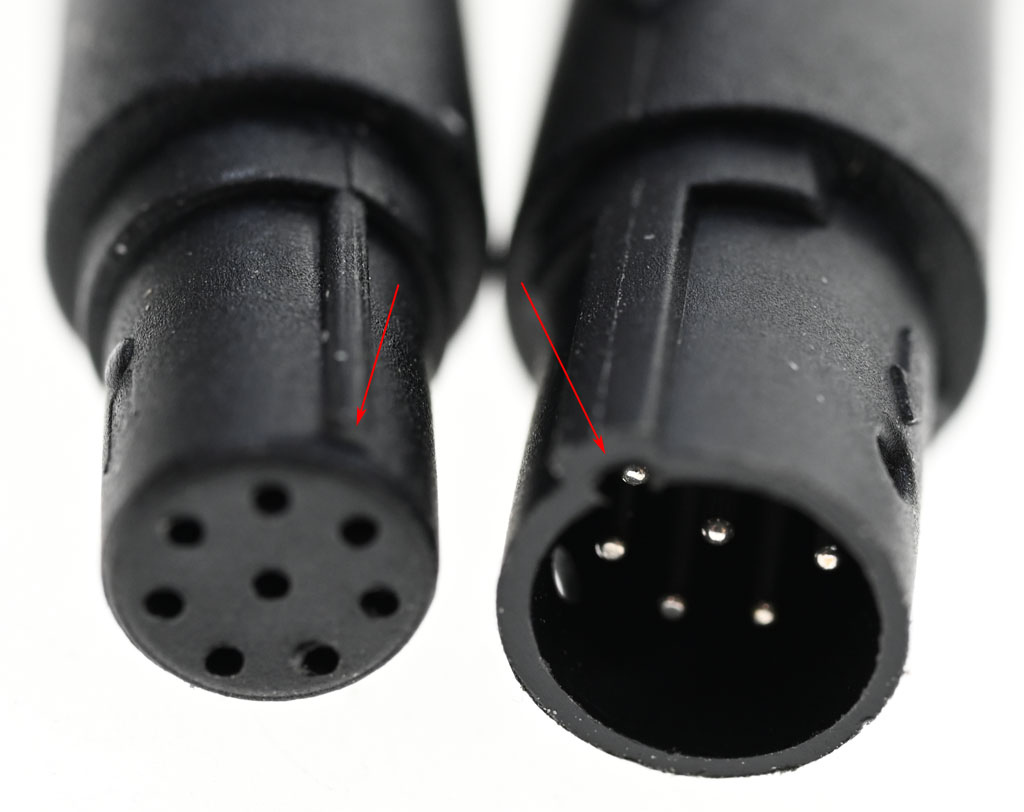

▼控制器延長線防水寶馬接頭,直徑為9.5mm,連接器有防呆設計(紅色箭頭)


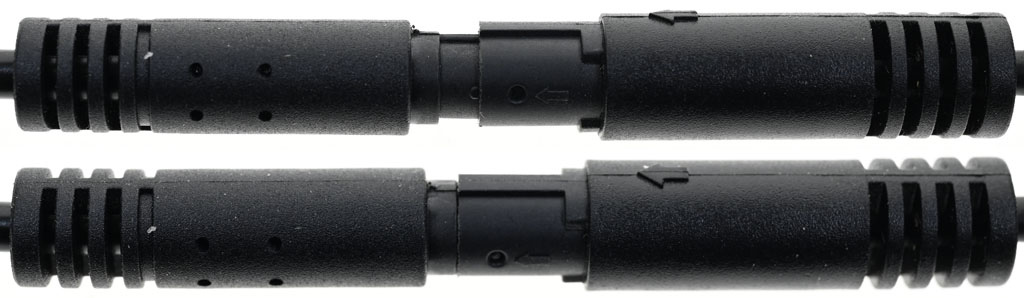

▼連接時,連接器對準兩端防呆(上),然後插入到底(下),連接後長度為70mm

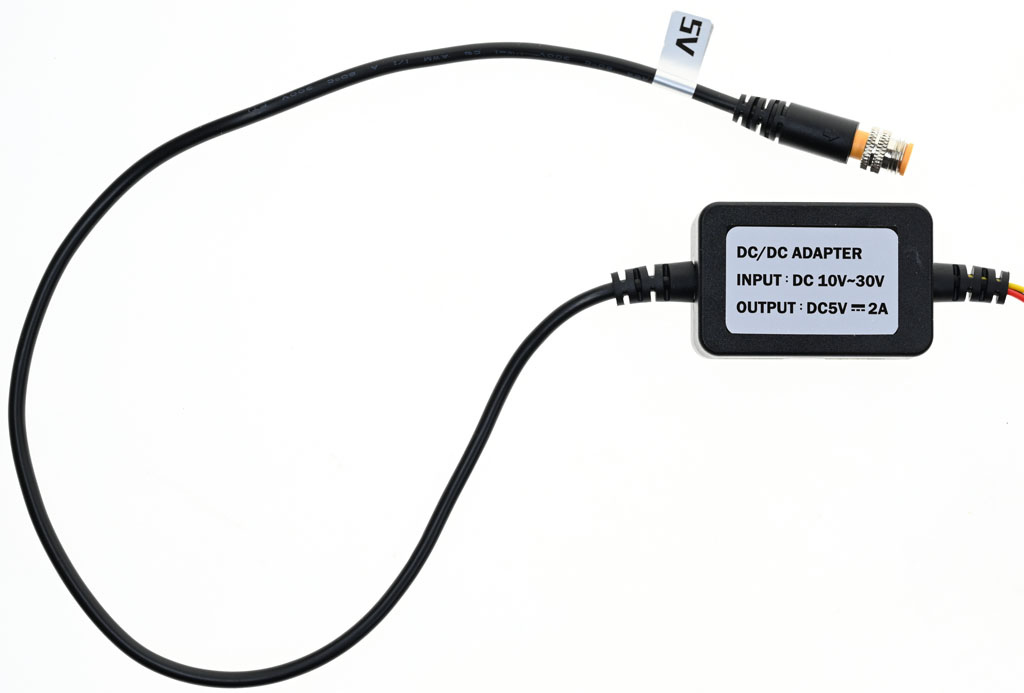

▼電源轉接盒,將車輛電源轉換成主機所需5V電源

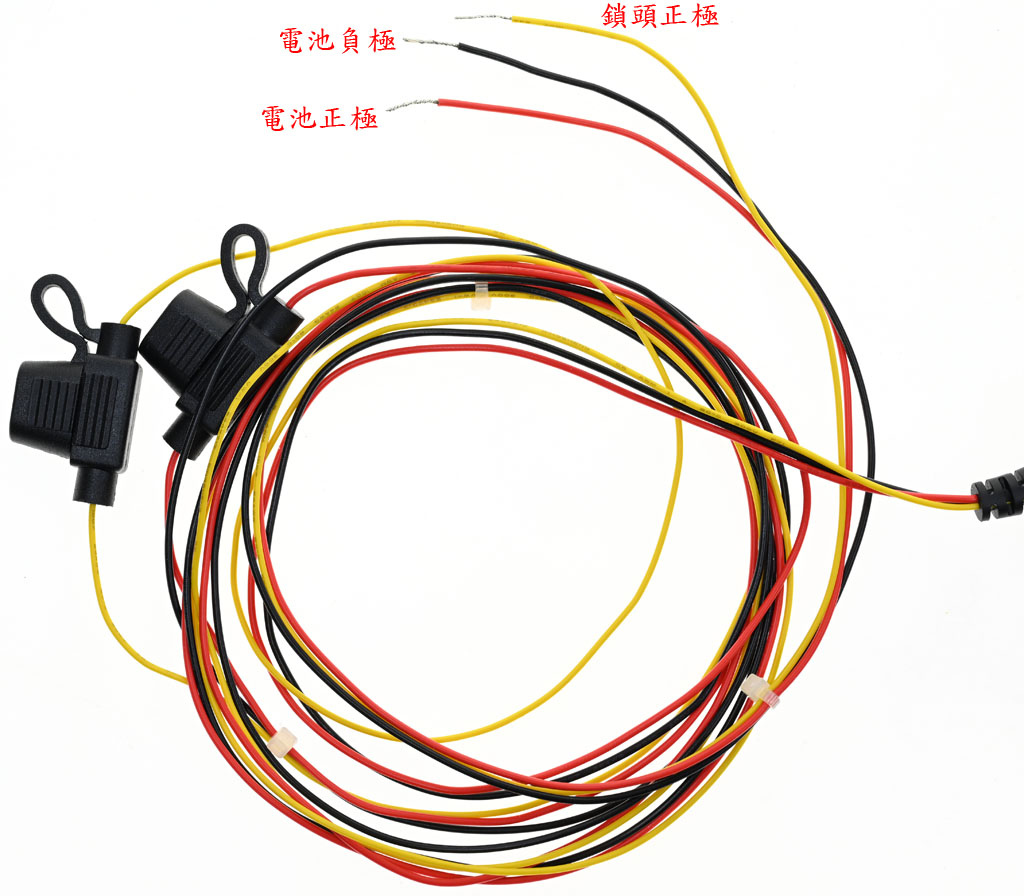

▼電源轉接盒輸入連接電池正極(紅)、電池負極(黑)、鎖頭正極(黃),紅/黃/黑線路長度為195公分,安裝時建議對輸入線路額外包覆套管


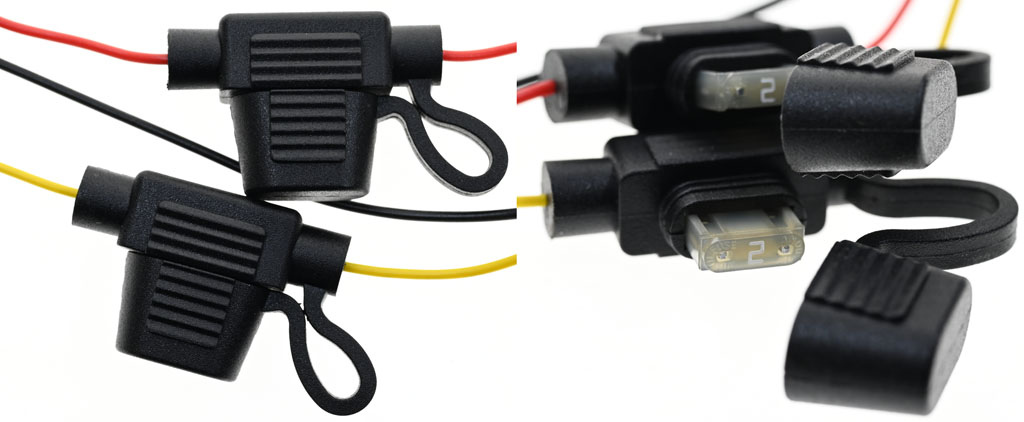

▼紅/黃線路中段處設有保險絲座,內裝2A保險絲


▼轉接盒本體尺寸為55x36.3x20.1mm,輸出端線路長度為43公分

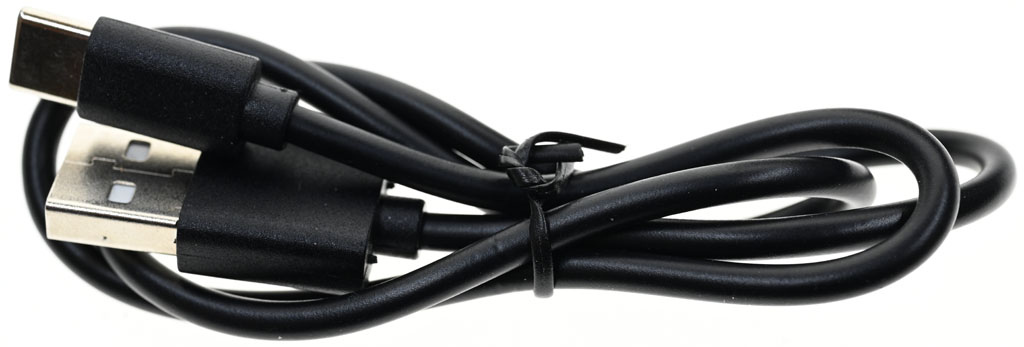

▼USB-C供電傳輸線,可連接行動電源讓主機啟動運作,或是連接電腦讀取主機內部SD卡資料

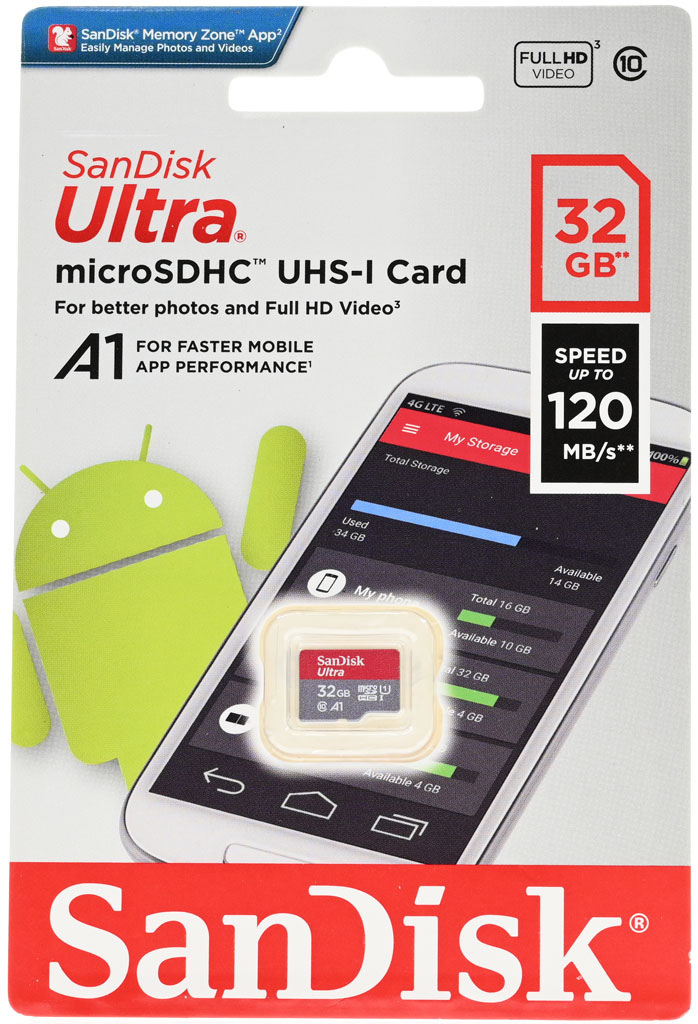

▼隨附一張SanDisk Ultra系列32GB Micro SD卡

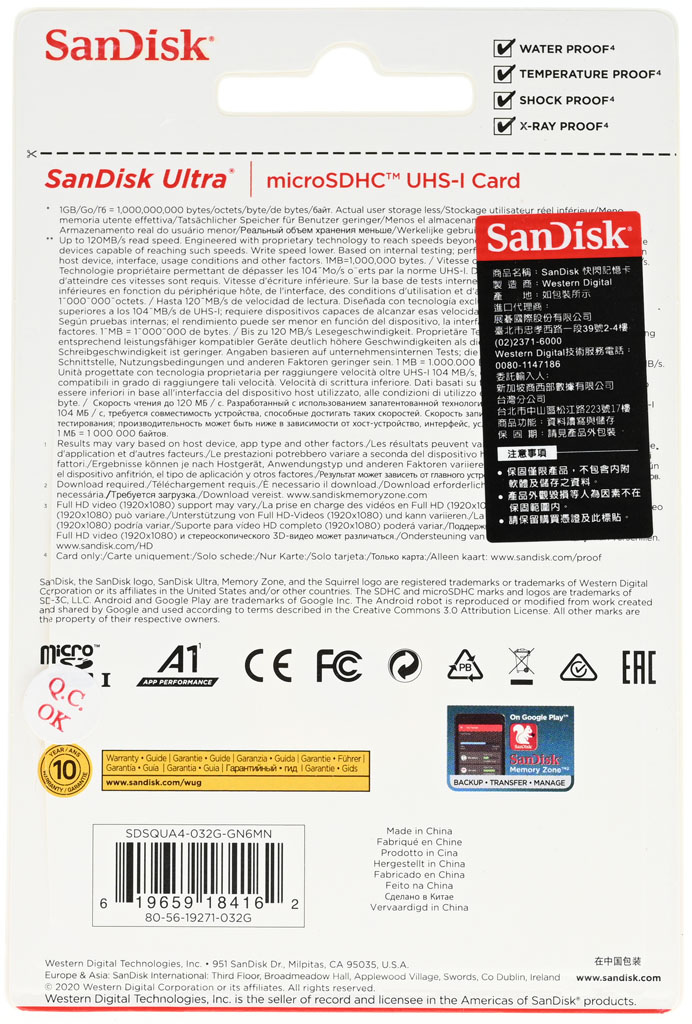

▼隨附記憶卡包裝背面


▼正式安裝前,建議先將電源轉接盒、主機、前/後鏡頭、鏡頭延長線、控制器、控制器延長線全部接好,接上電源,確認主機啟動及各部分運作皆正常後,再開始進行鏡頭/主機/控制器固定及線路藏線

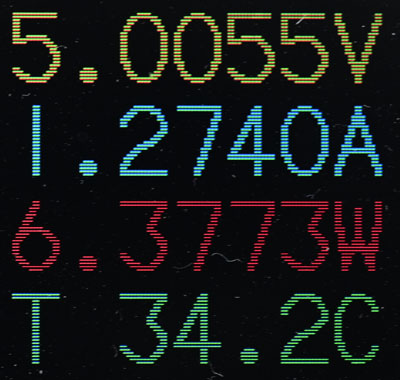

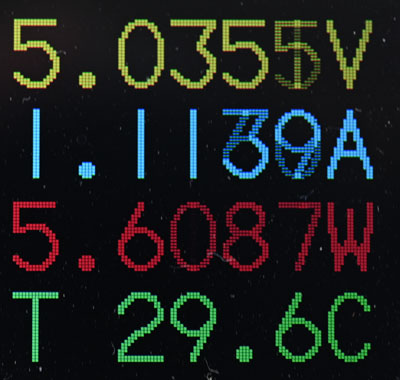

▼主機錄影中未開Wi-Fi的耗電量


▼主機錄影中開啟Wi-Fi的耗電量


★手機透過APP連接行車記錄器,可即時觀看影像、拍攝照片和剪輯影片,無需拔出SD卡便可讀取檔案,事故發生時可立即查看影片釐清肇事責任

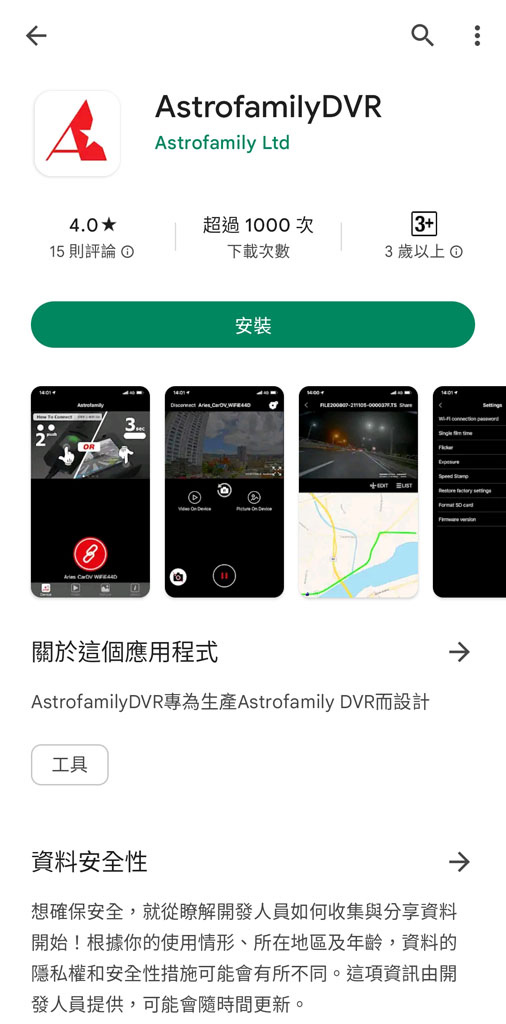

▼下載及安裝AstrofamilyDVR應用程式

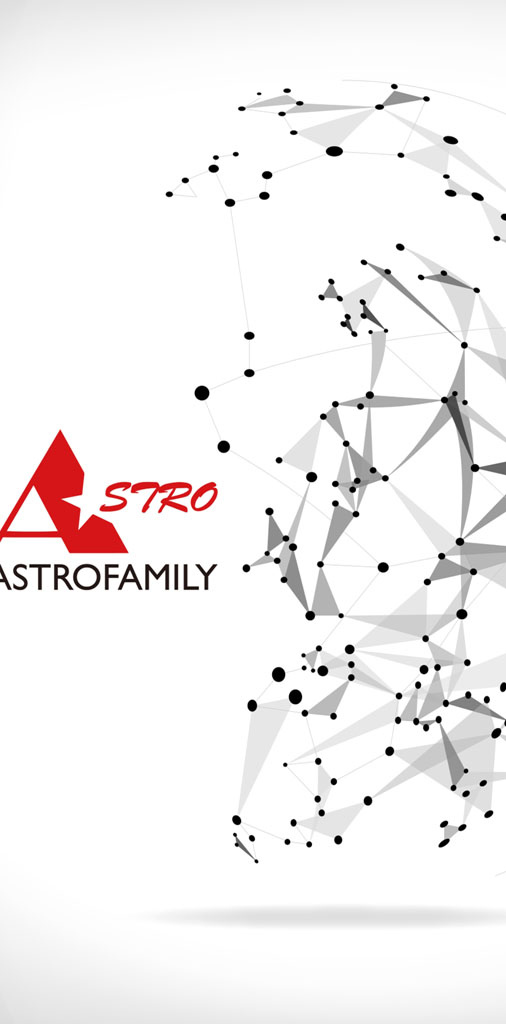

▼安裝完成後,啟動AstrofamilyDVR應用程式

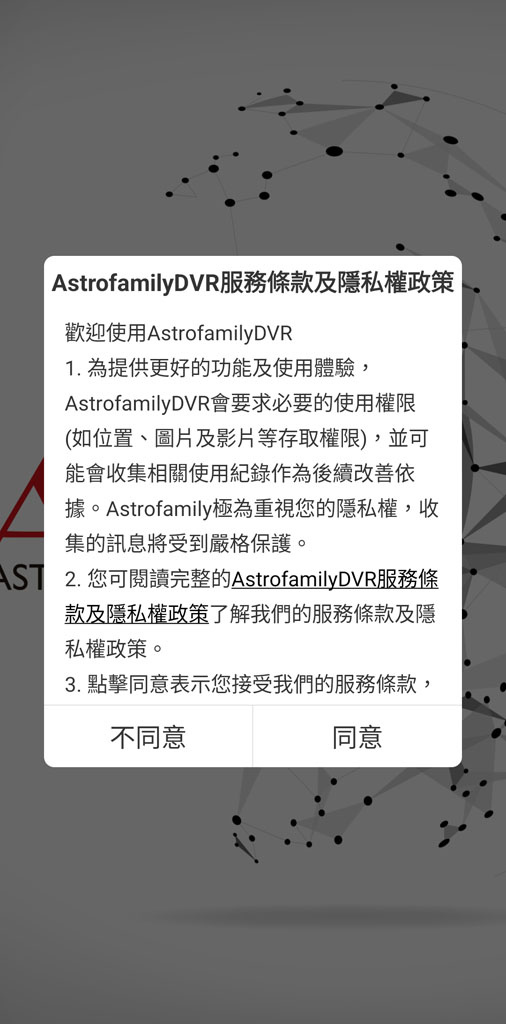

▼首次執行應用程式時,要先閱讀並同意服務條款及隱私權政策

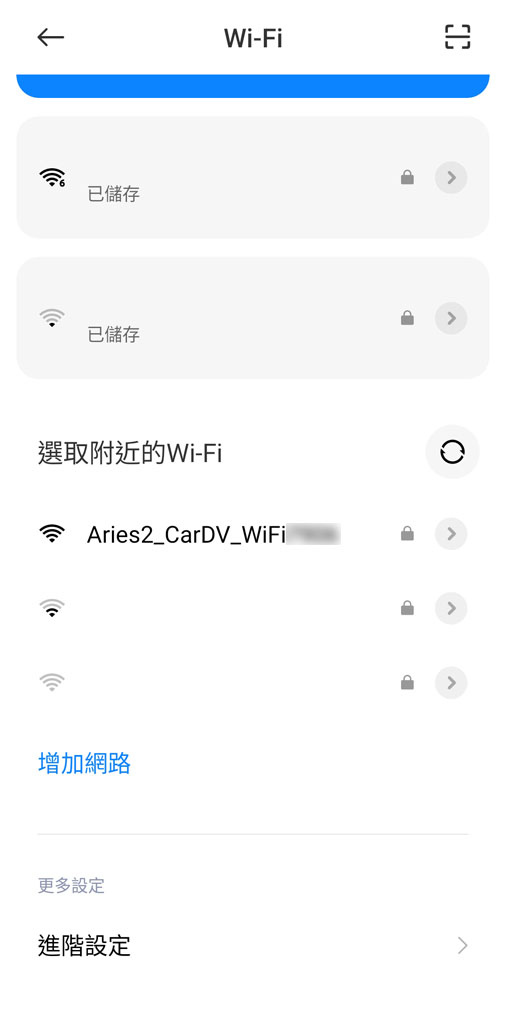

▼開啟行車記錄器Wi-Fi功能,開啟手機Wi-Fi列表,找出Aries2_CarDV_WiFiXXXX(XXXX為4個數字)這個名稱,然後連結至此Wi-Fi,預設密碼為1234567890,並確認是否已經連接

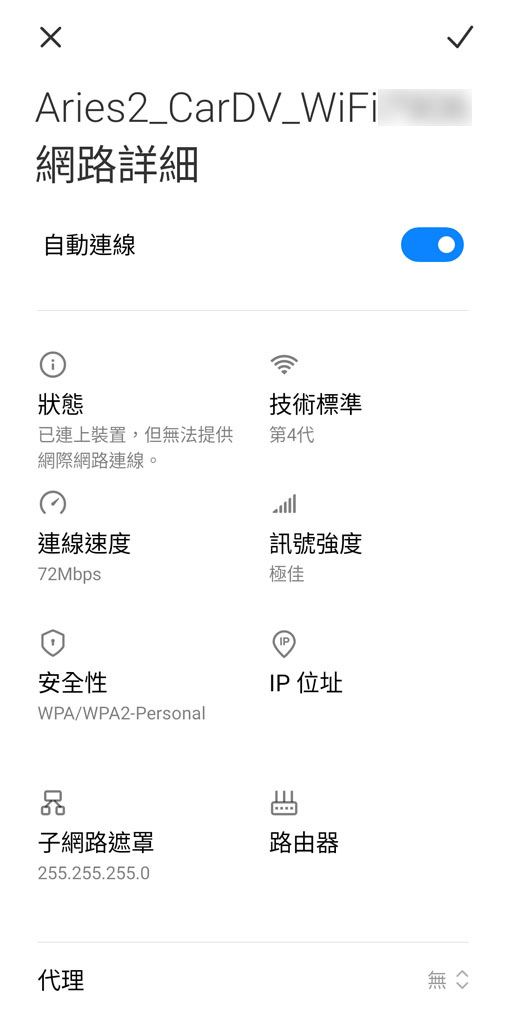

▼連結後,可看到詳細資料,使用第四代Wi-Fi技術,連線速度為72Mbps(會隨信號強度及距離而改變)

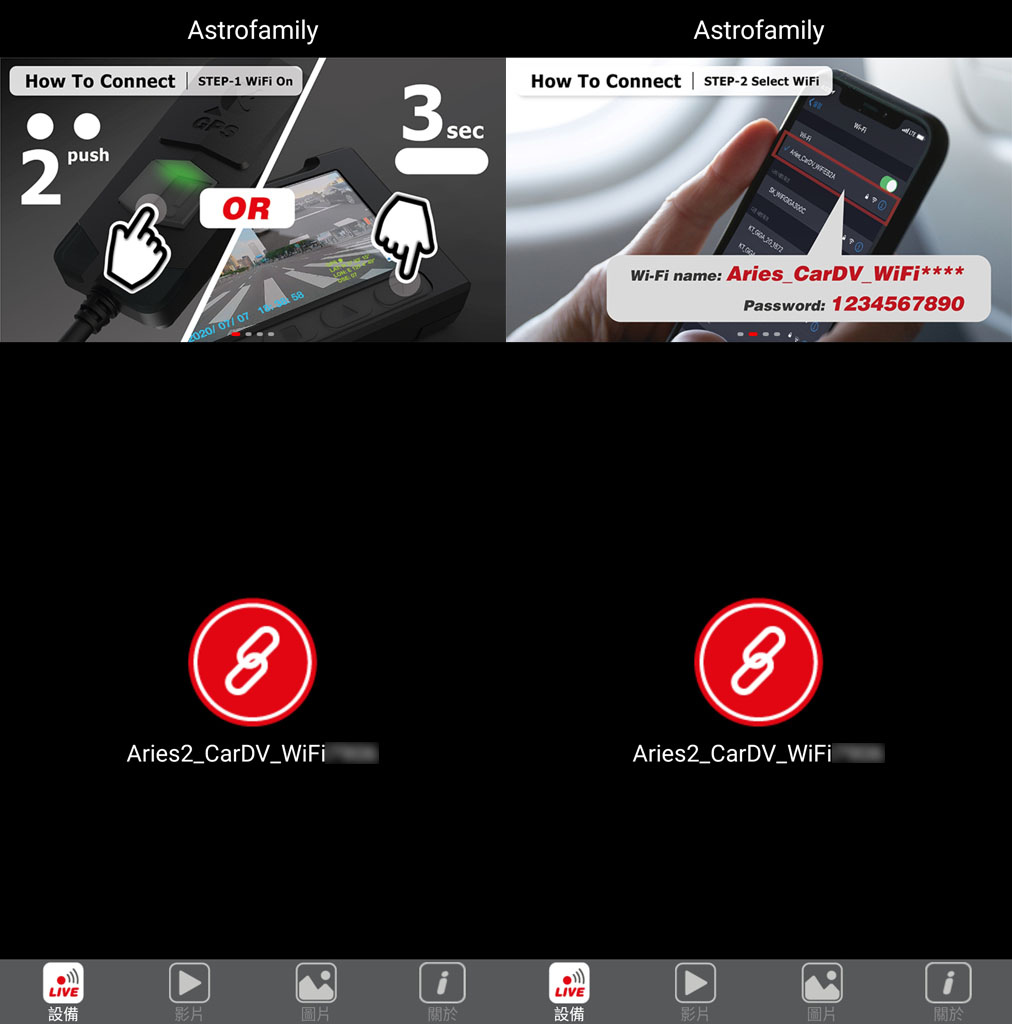

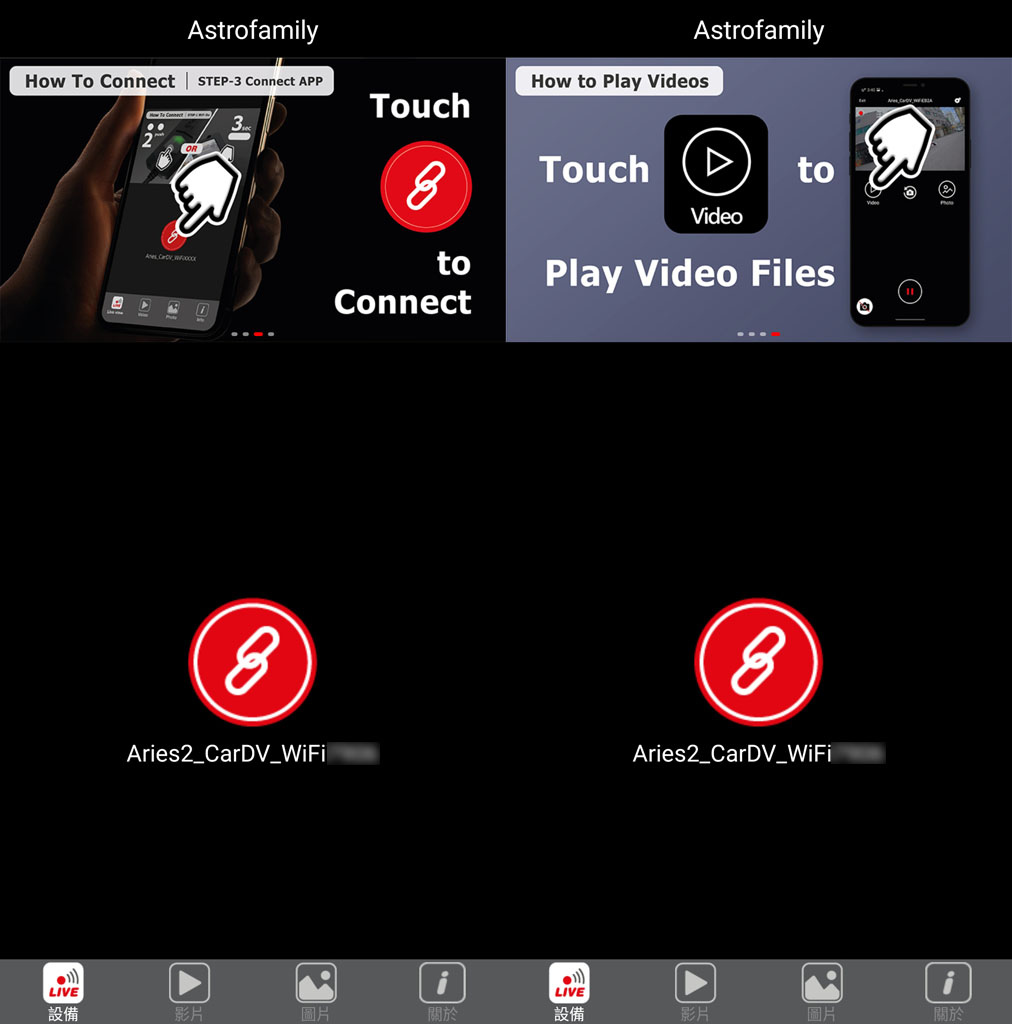

▼進入APP以後,上面會輪流顯示4張圖片,大致說明Wi-Fi連結方式及播放行車記錄器影片方式


▼畫面下方紅色連結按鈕會顯示Aries2_CarDV_WiFiXXXX(XXXX為4個數字),表示行車記錄器連接成功

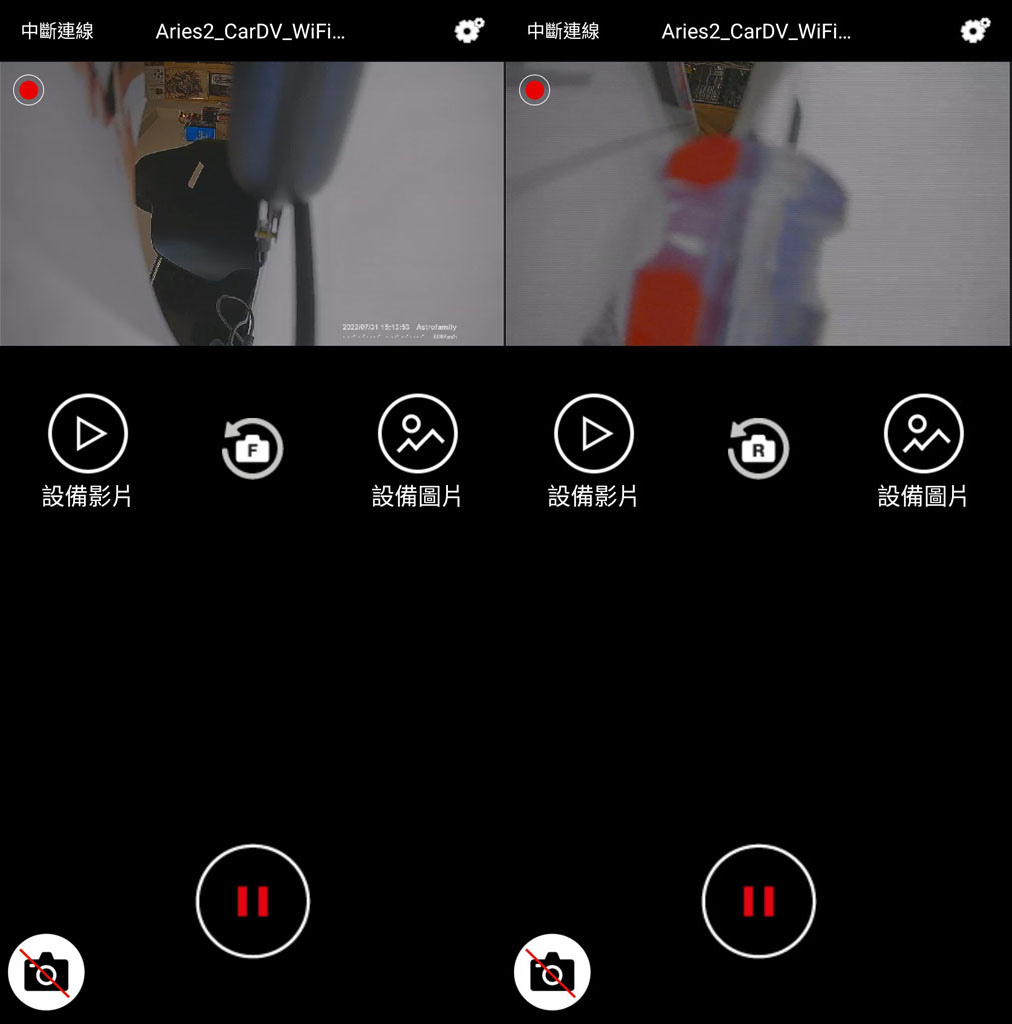

▼點選連結按鈕可進入設備畫面,左上方中斷連線可中斷APP與行車記錄器連線,右上齒輪圖示為設定選單,上半部畫面顯示前/後鏡頭即時畫面,即時畫面左上小紅點閃爍表示錄影中,即時畫面下方有設備影片、前/後鏡頭切換、設備圖片三個按鍵,左下方有拍照功能按鍵,下方中間有暫停錄影按鍵。F為顯示前鏡頭即時畫面,R為後鏡頭即時畫面

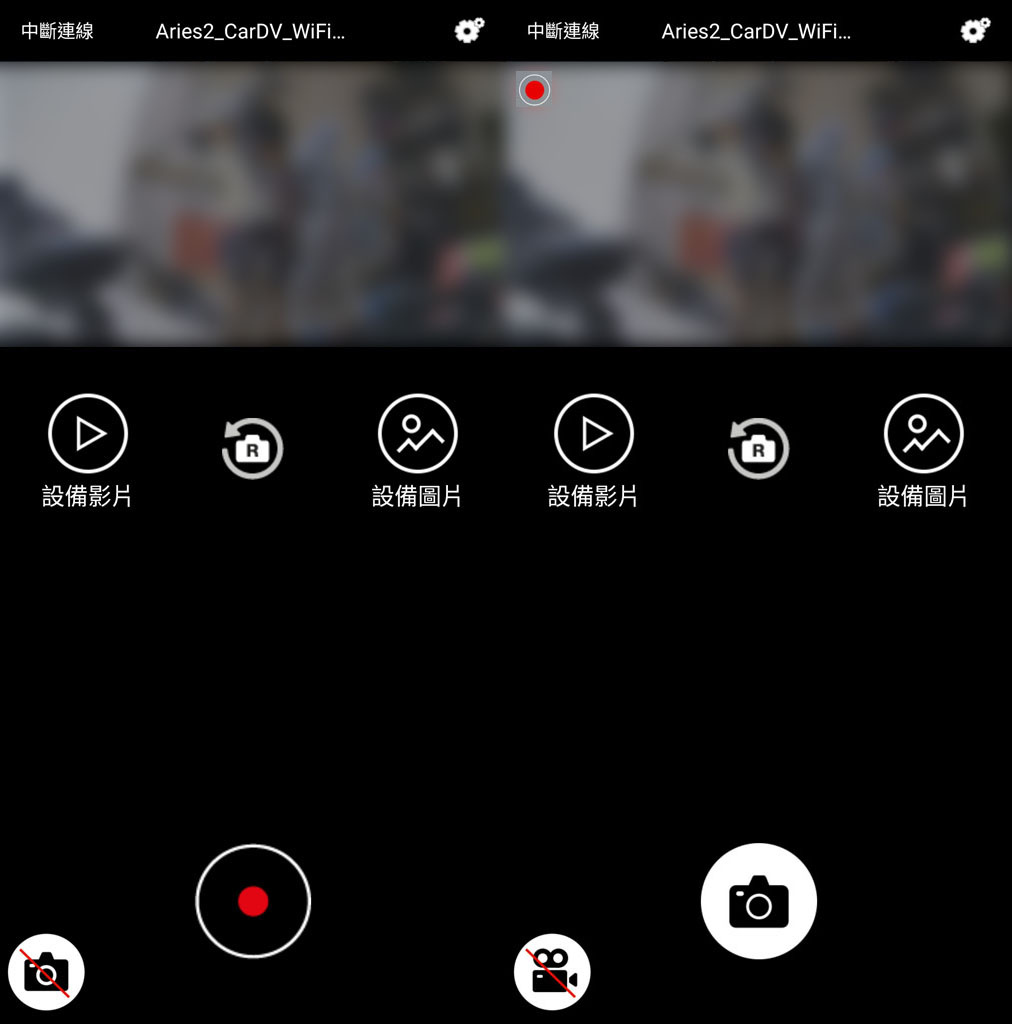

▼點選暫停錄影按鍵,可停止錄影,這時按鍵圖示會從暫停變成圓點,再點一次可開始錄影。點選左下方拍照功能按鍵,可進入拍照功能,點選下方拍照按鍵可拍靜態照片(前後鏡頭一起拍),這時左下方圖示會從相機變成攝影機,點選攝影機圖示可離開拍照功能

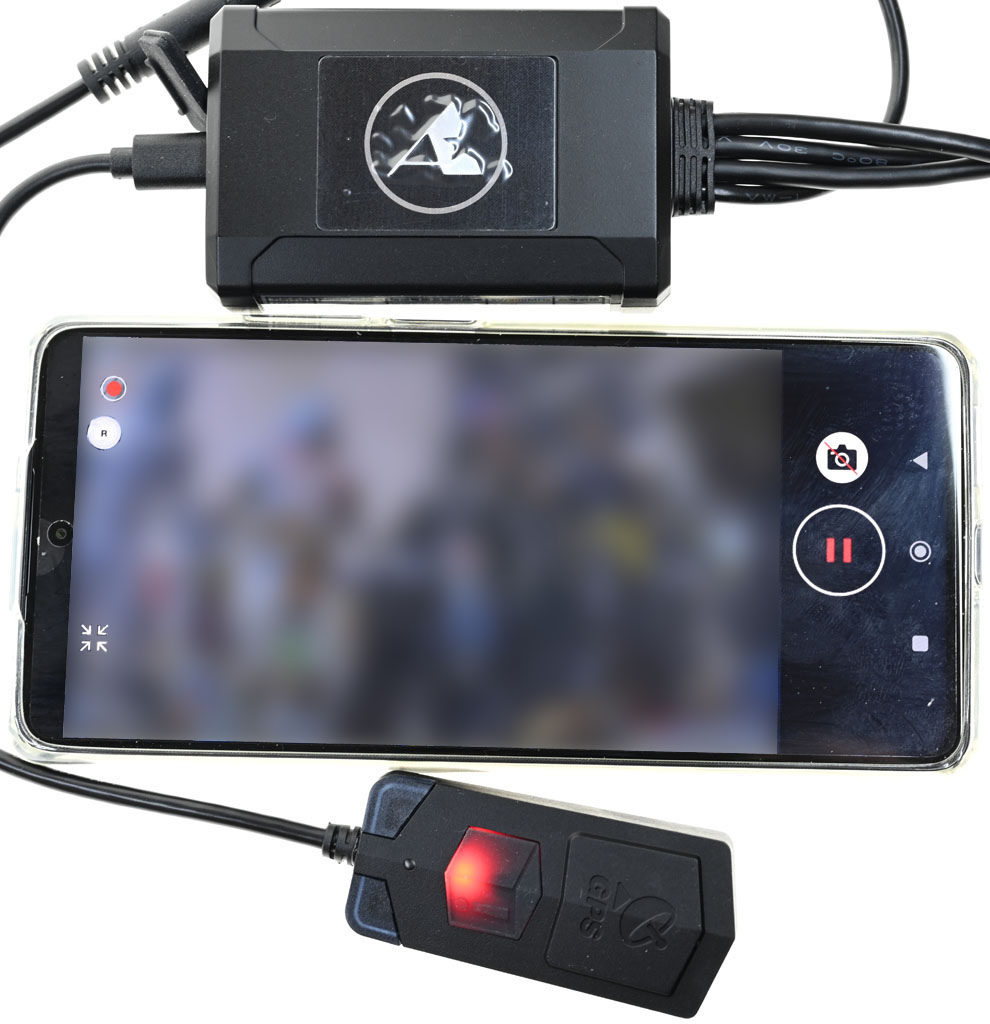

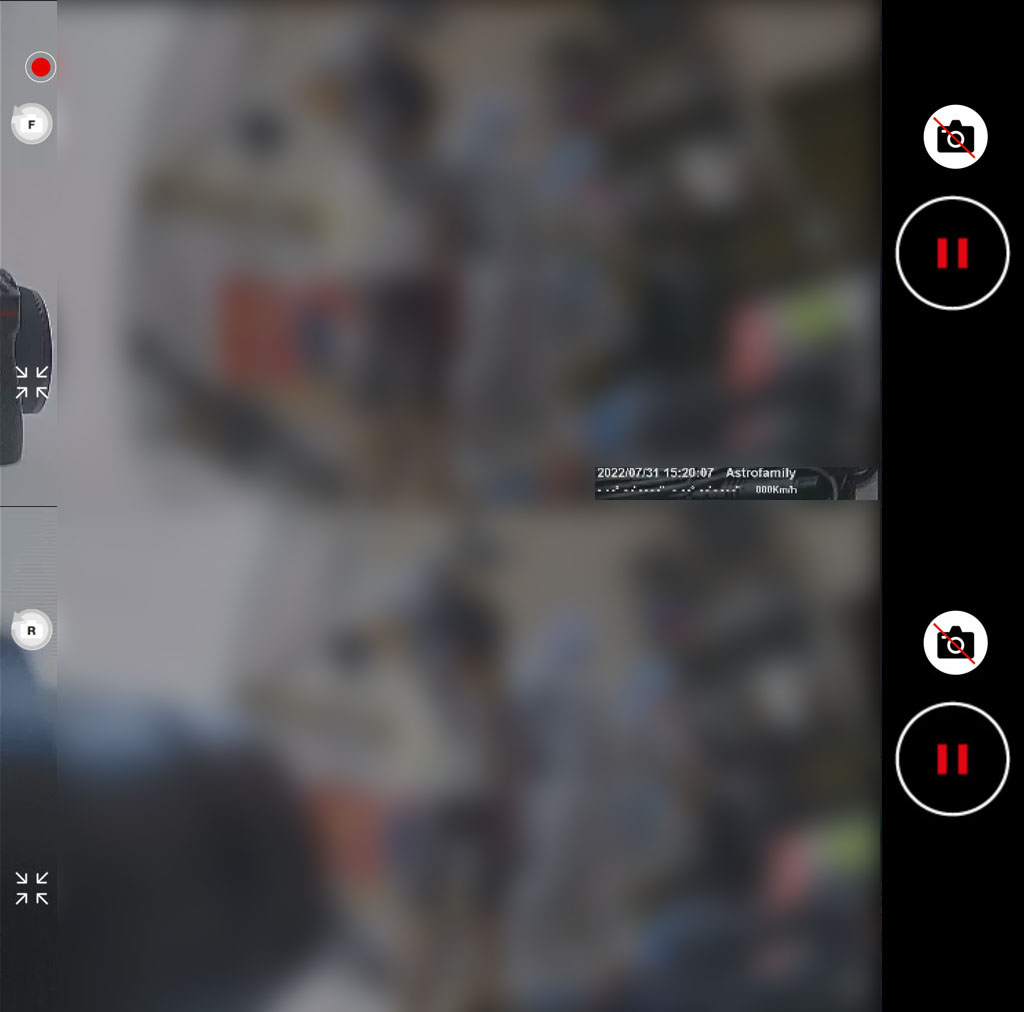

▼點選前/後鏡頭即時畫面右下的4個往外箭頭圖示,可切換成橫向全螢幕即時預覽,畫面右上小紅點閃爍表示錄影中,F/R可切換前/後鏡頭,4個往內箭頭圖示可回到原始大小畫面,右邊有拍照功能按鍵及暫停錄影按鍵


▼點選設備影片,會暫停錄影,並進入行車記錄器SD卡內已經儲存的影片。可選擇顯示普通檔案或鎖檔檔案,再選擇前鏡頭或後鏡頭,每格影片會顯示日期、時間、預覽圖、檔案容量、檔案名稱(前鏡頭為FILE日期-時間-編號F.TS,後鏡頭為FILE日期-時間-編號R.TS)


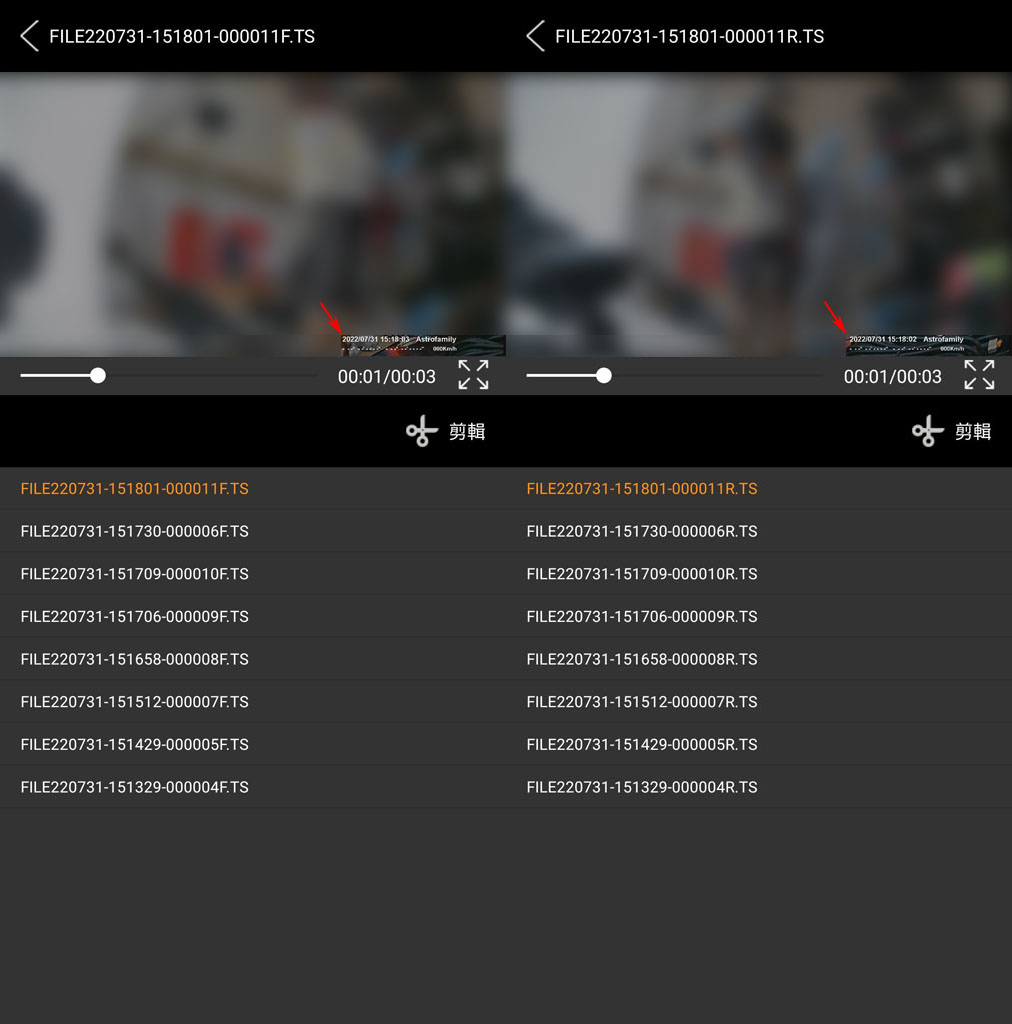

▼點選檔案會進入預覽播放畫面,播放時會出現進度條,可控制播放/暫停/快進/快退。按下4個往外箭頭圖示可切換成橫向全螢幕顯示。下面會列出檔案播放列表,選前鏡頭只會顯示前鏡頭檔案,選後鏡頭只會顯示後鏡頭檔案,這時無論前後鏡頭檔案都會加上日期/時間/經緯度/時速/Astrofamily戳記(紅色箭頭)

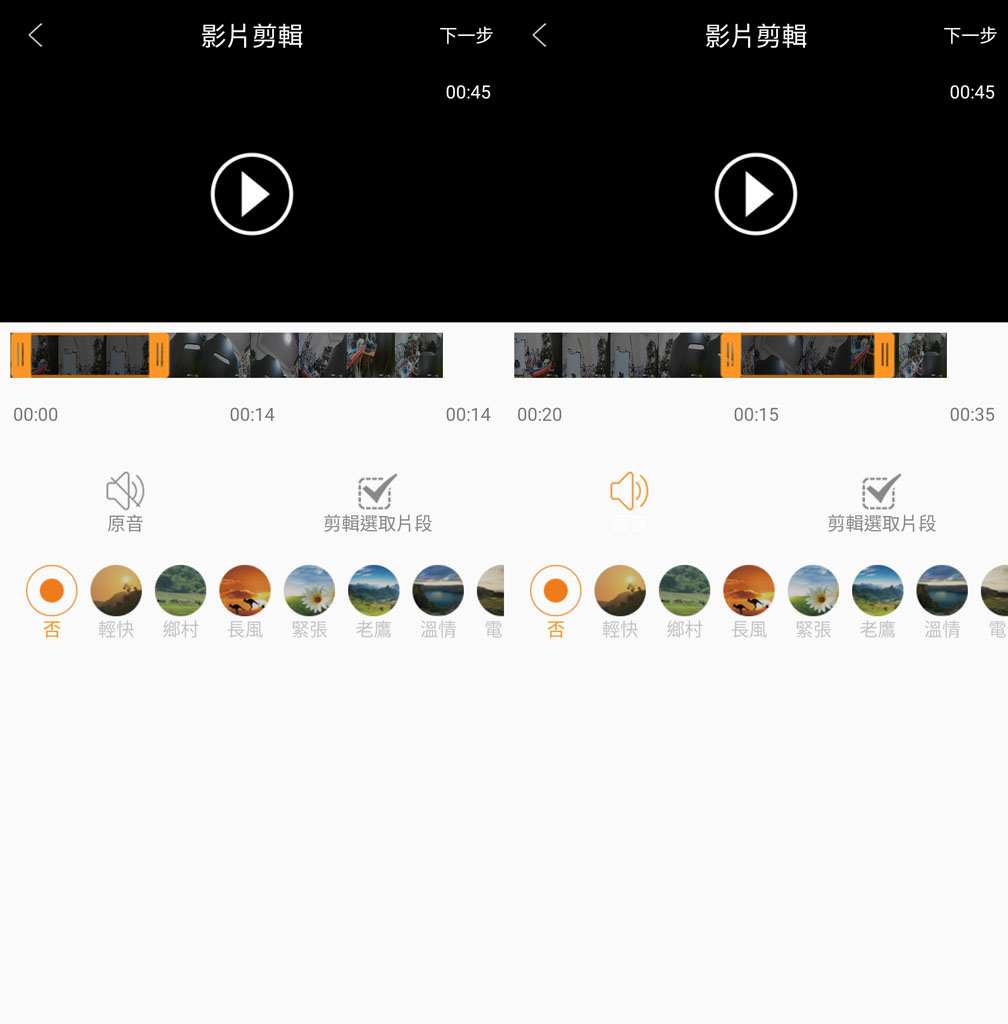

▼按下剪輯,等候影片載入至手機後,可透過拖曳選取範圍至需要剪輯的位置,剪輯範圍5秒至15秒(影片長度小於5秒不能剪輯),可選擇該片段是否要開啟原音或是靜音,如果選擇靜音可以在下方多個配樂風格中任選一個作為背景音樂。確認選取範圍後按下”剪輯選取片段”可將剪輯片段獨立儲存,剪輯過的影片名稱尾端會多出”-trim”

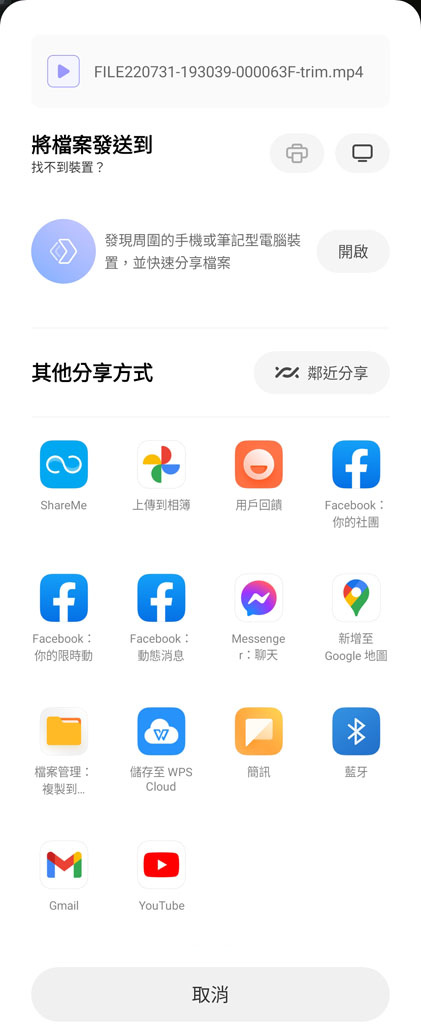

▼剪輯後的影片也可以選擇以下方方式分享

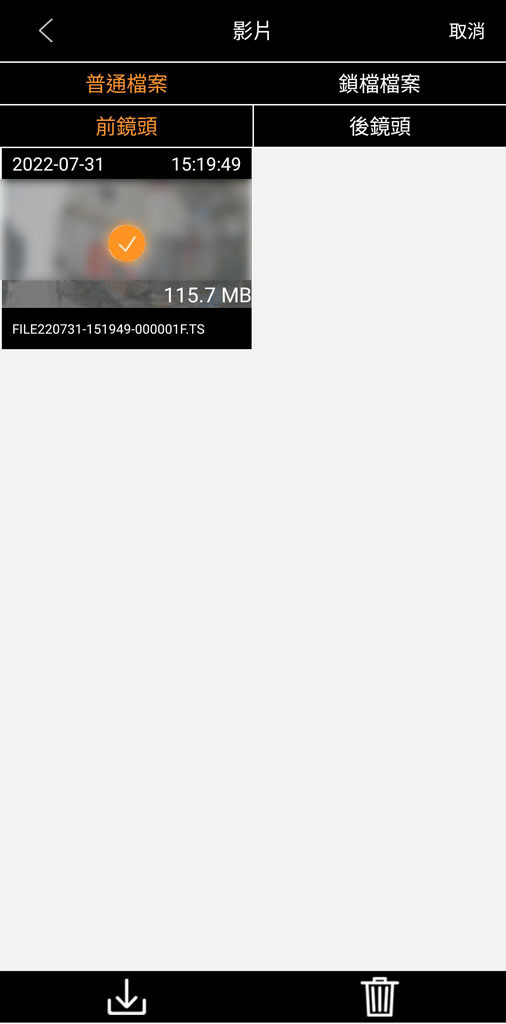

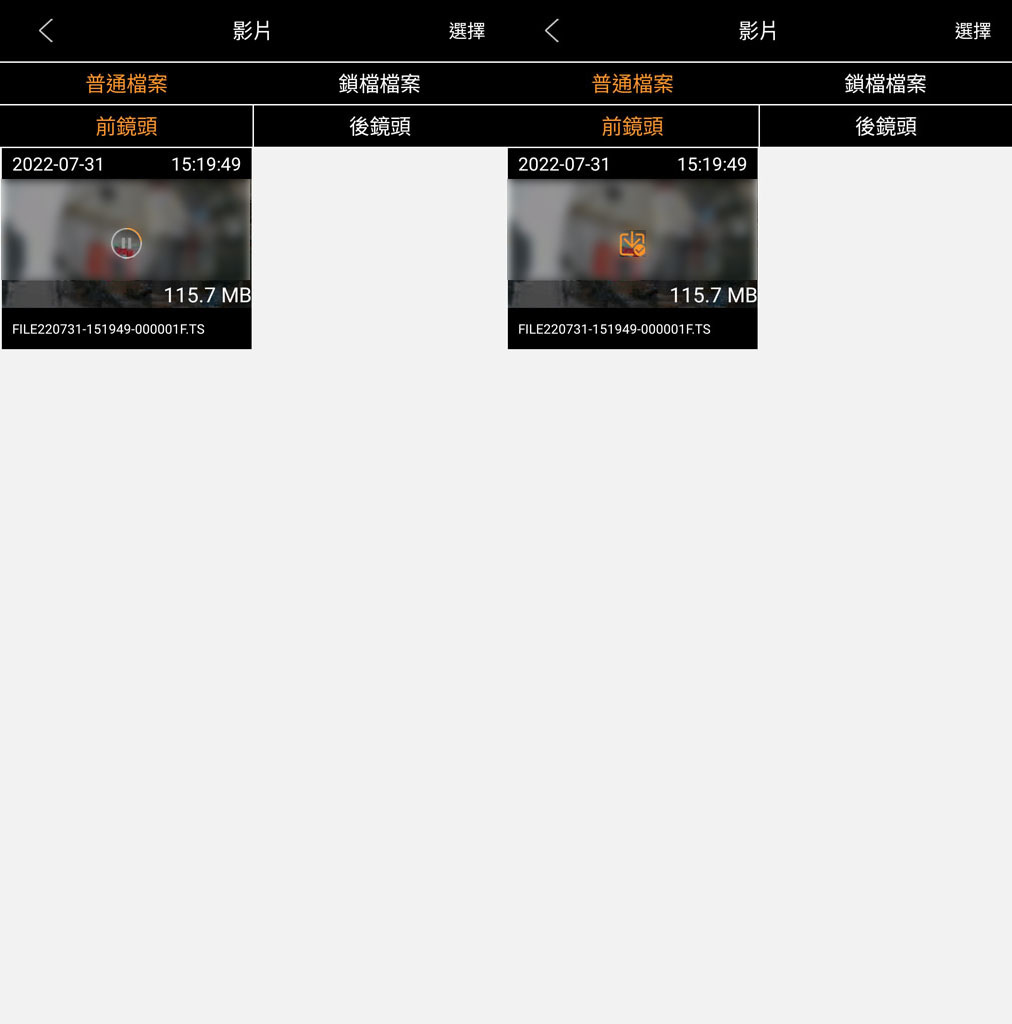

▼為了提高影像及操作流暢度,在APP內即時畫面及影片預覽播放都採降低解析度方式傳輸,若要取得原始解析度影片,則要將檔案下載至手機。進入設備影片後,先點選右上”選擇”,則會進入選擇檔案及下載/刪除模式,這時點選影片,中央會出現打勾圖示,表示已經選擇,畫面最下方會出現下載(左)及刪除(右),可決定要下載還是刪除所選影片


▼開始下載後,影片中央會變成圓圈狀進度條,按下暫停圖示可暫停下載。下載完成後,影片中央會顯示已下載圖示,表示該影片已儲存至手機


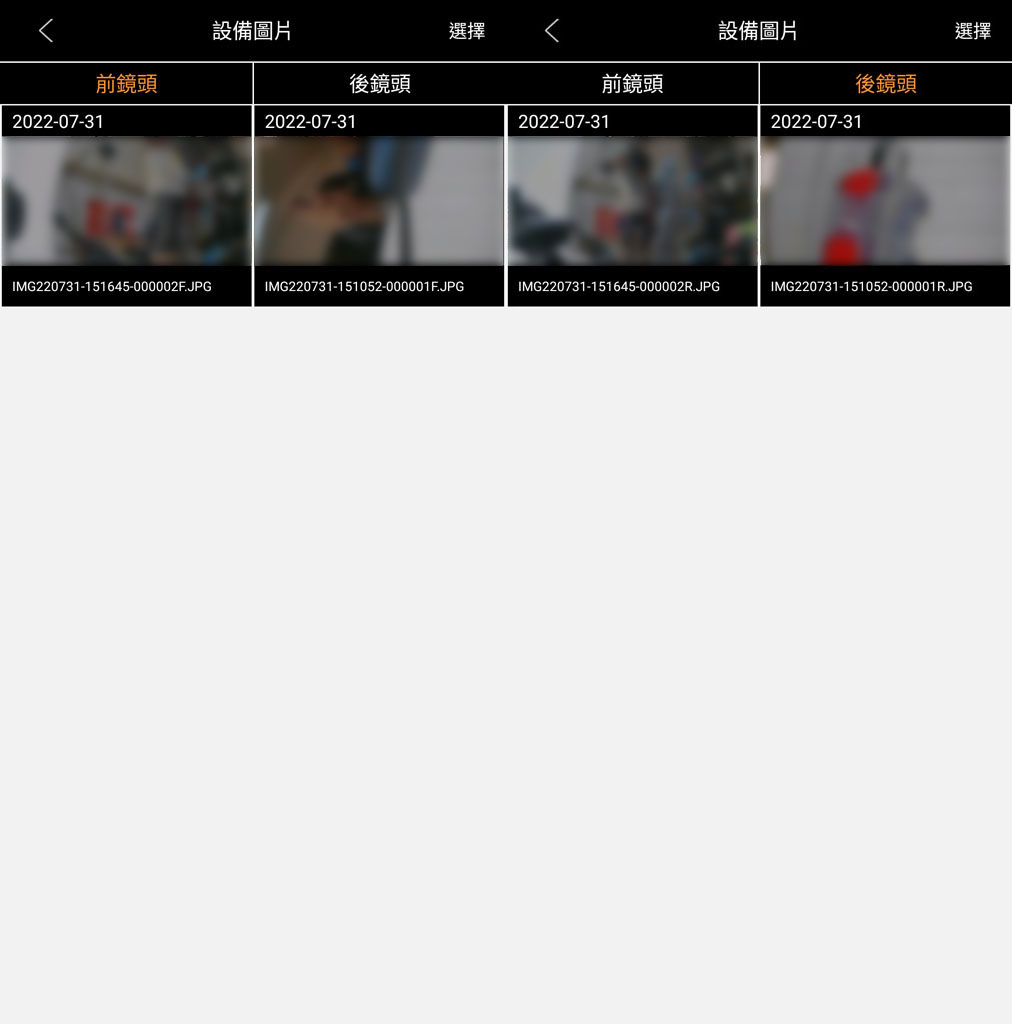

▼點選設備圖片,可觀看行車記錄器中已經儲存的照片,同樣會依照前/後鏡頭分別顯示,每格照片會顯示日期、預覽圖、檔案名稱(前鏡頭為IMG日期-時間-編號F.JPG,後鏡頭為IMG日期-時間-編號R.JPG)


▼點選照片後可看大圖,照片右下會加上日期/時間/經緯度/時速/Astrofamily字樣戳記,點選右上下載圖示可下載照片至手機

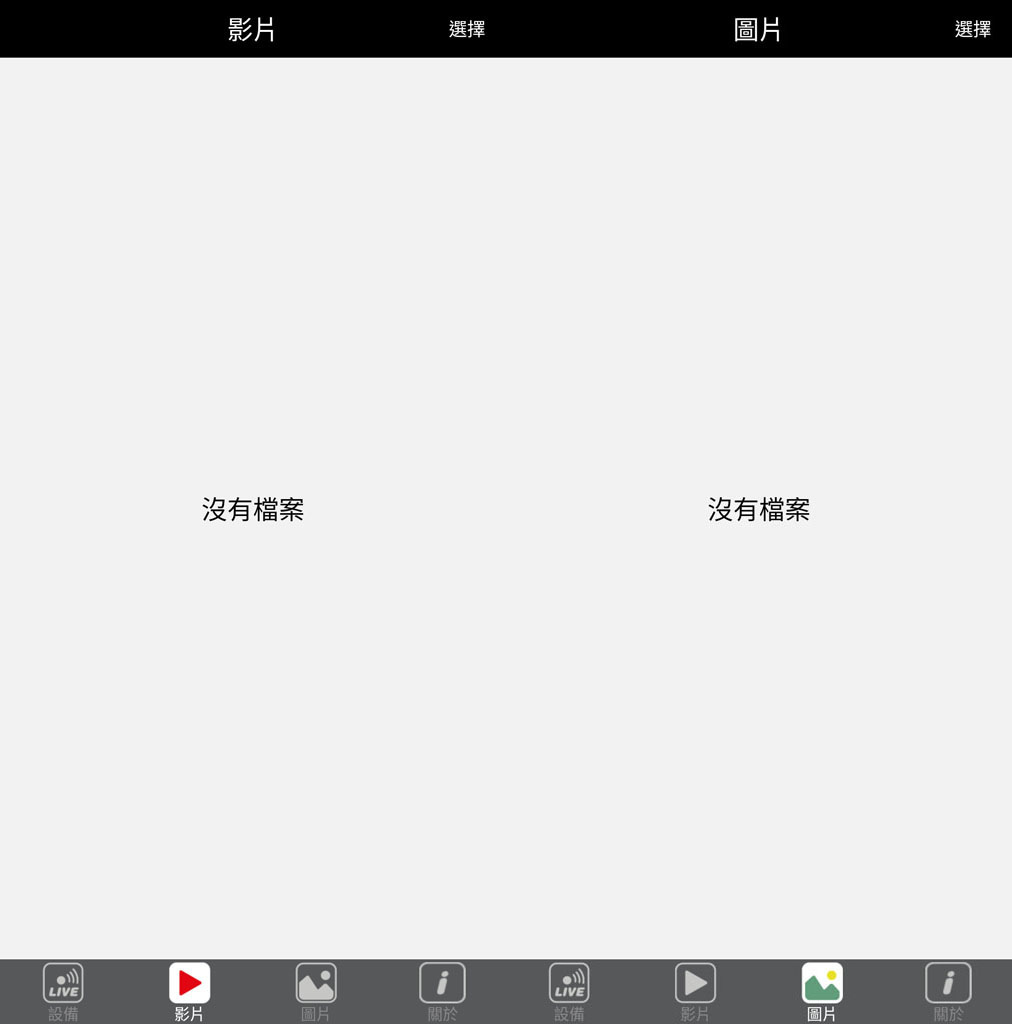

▼中斷行車記錄器連線後,點選APP最下方的影片或圖片可觀看已經下載至手機的影片或照片

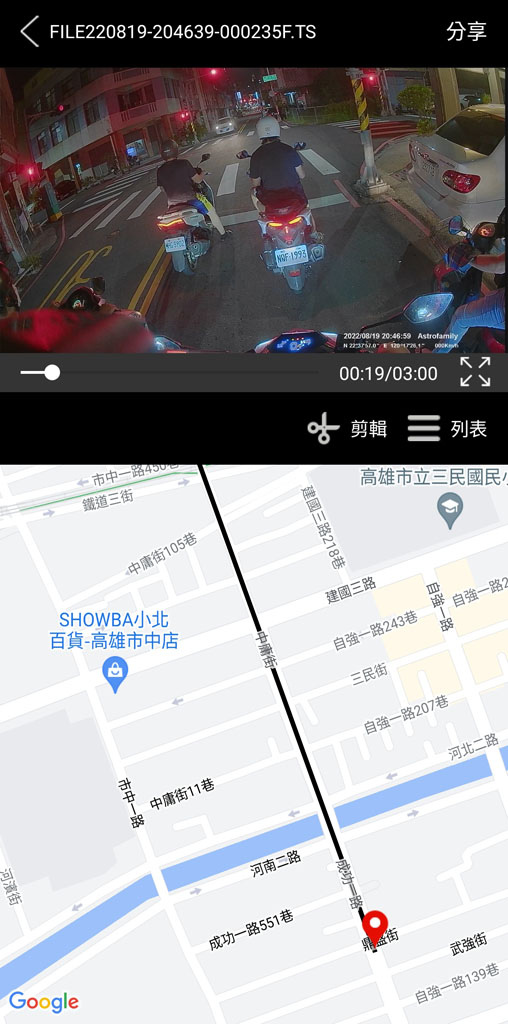

▼下載至手機的影片也可以進行剪輯及查看地圖軌跡

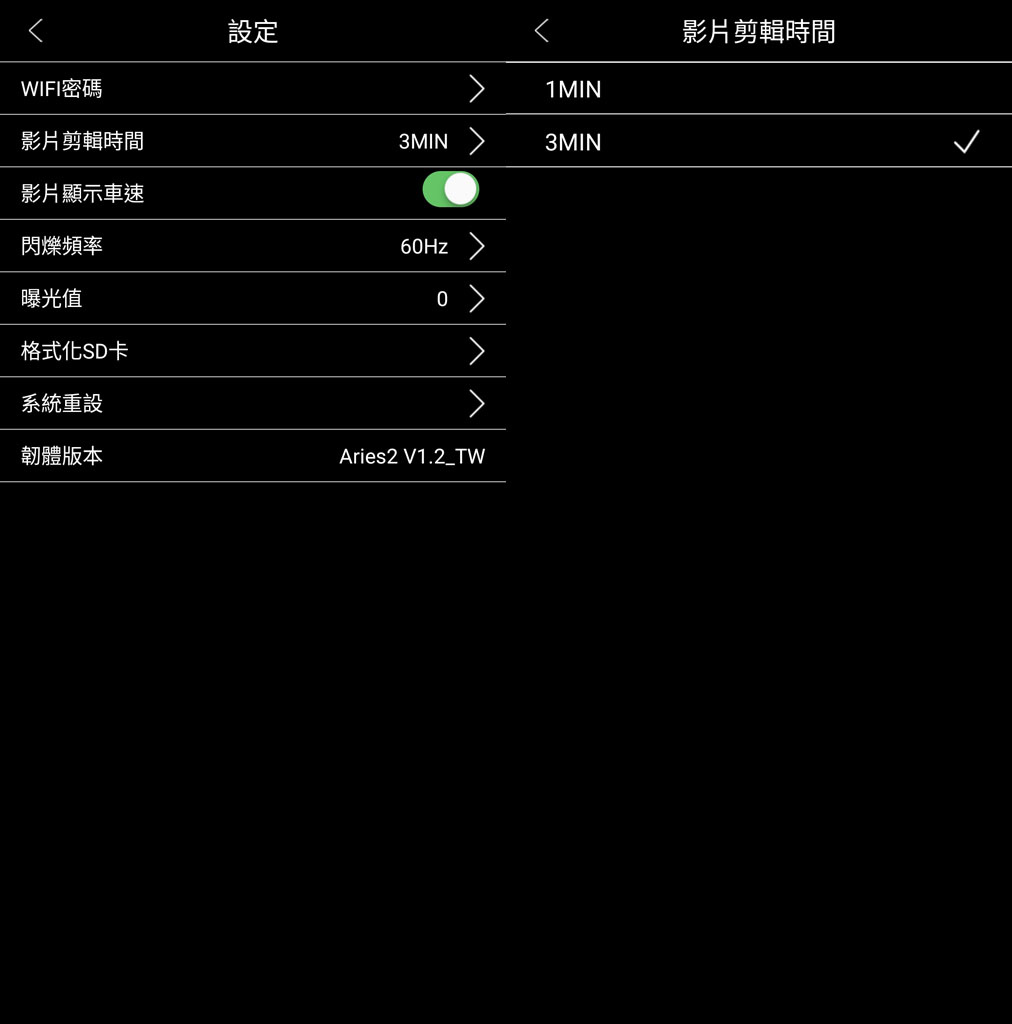

▼點選設備畫面右上齒輪圖示,可進入設定選單,可設定WIFI密碼、影片剪輯時間、影片顯示車速開/關、閃爍頻率、曝光值、格式化SD卡、系統重設、韌體版本。WIFI密碼可修改預設連線密碼,修改完成後要重新啟動行車記錄器方可生效,若忘記修改後的密碼,要重新更新主機韌體才可恢復。影片剪輯時間可設定每段影片長度,可選1分鐘或3分鐘。影片顯示車速開/關可控制影片及照片戳記中車速顯示/不顯示,韌體版本顯示目前韌體版本

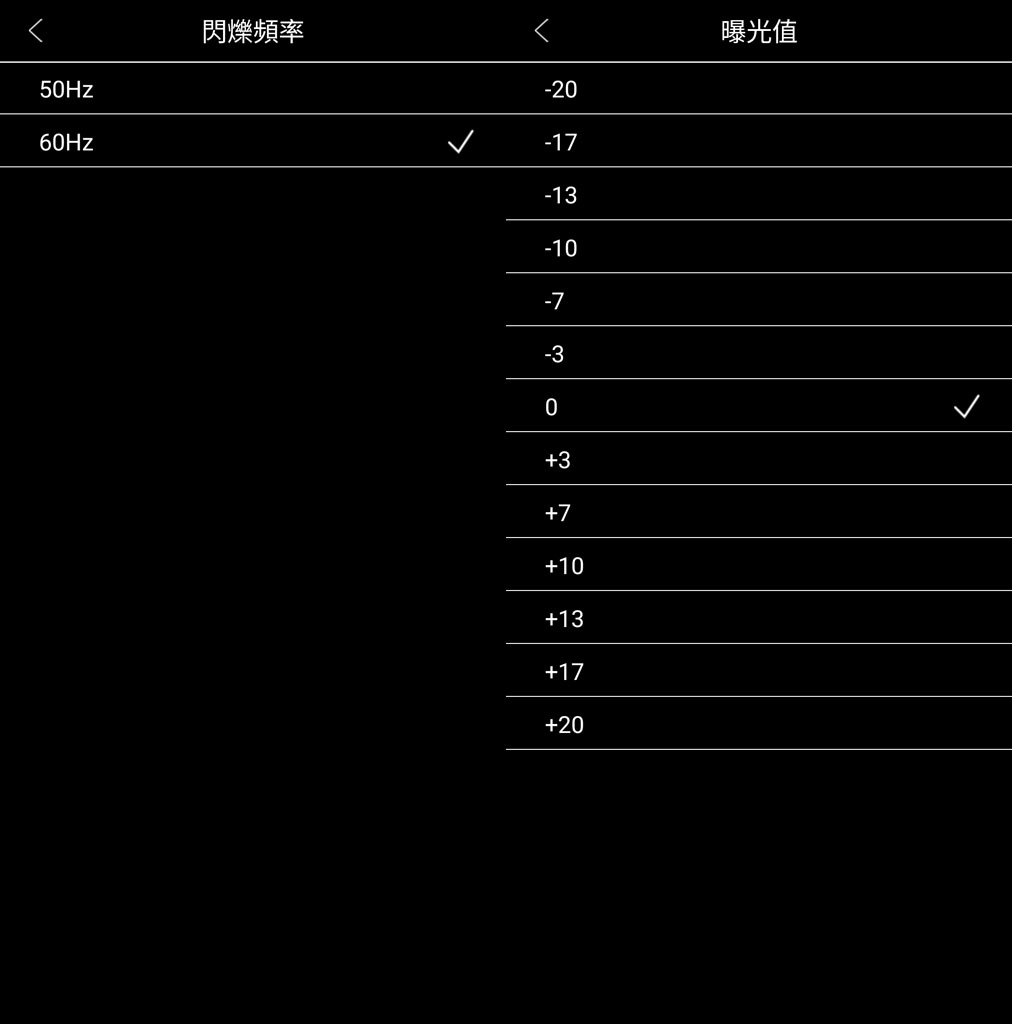

▼閃爍頻率可選擇50Hz或60Hz。曝光值可設定影像曝光亮度,可在±20之間調整

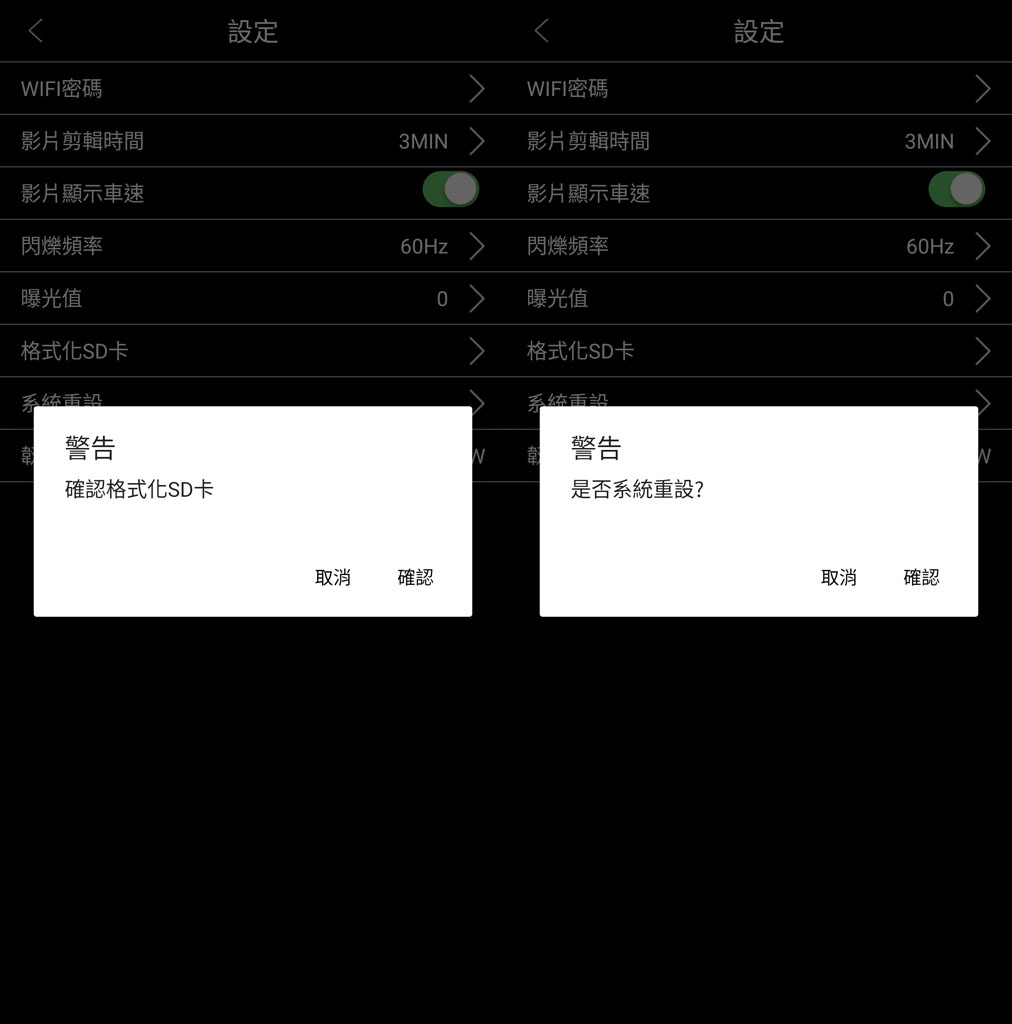

▼格式化SD卡前會再次確認是否格式化。系統重設前會再次確認是否系統重設

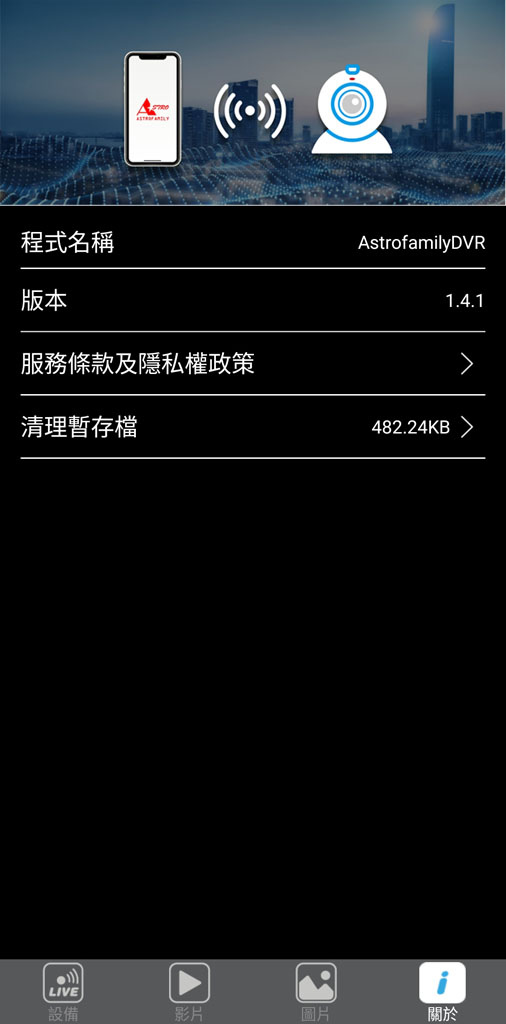

▼點選APP最下方的關於,會出現程式名稱、版本、服務條款及隱私權政策、清理暫存檔


▼日間實際行車影片(前鏡頭)

▼日間實際行車影片(後鏡頭)

▼夜間實際行車影片(前鏡頭)

▼夜間實際行車影片(後鏡頭)

★安裝注意事項:
由於每部機車的配置及拆裝方式都不同,安裝說明僅供參考,若不熟悉機車的拆卸安裝、零組件配置以及本產品的安裝方法,建議交由專業技術人員安裝,若自行安裝導致產品損壞,即使在保固期限內,維修仍需收取費用
★主機:
◆主機雖具備防潑水功能,但不能長時間浸泡在水中,也不能接觸雨水/淡水以外的水
◆主機雖具備耐溫及散熱功能,仍要避免安裝在高溫及不通風處,例如引擎/排氣管附近或是會被其他物品覆蓋的部位,同時建議使用隨附3M子母扣固定,除避免路面顛簸/車身跳動導致主機晃動將線材/零件震鬆外,子母扣本身的高度差也可以讓背面風扇獲得充足對流空間,避免因對流不良導致過熱
★控制器:
◆用3M背膠固定在手把/儀表板附近,遇到狀況時可以立即操作鎖檔鍵的位置,同時GPS接收天線位置應朝向天空,避開金屬物及遮蔽物,以獲得最佳接收效果。內建麥克風也要盡量避開直接迎風的位置,避免影片風切聲過大
★鏡頭:
◆安裝前先確認影像位置,支架可上下調整拍攝角度,鏡頭本身可旋轉調整影像水平,確認位置後使用酒精確實擦拭清潔支架黏貼位置,確保無油污與灰塵,再將背膠黏貼上去
◆鏡頭應避免安裝於容易震動的位置,震動容易導致影像出現果凍效應,影響拍攝品質
◆鏡頭應避免放置在光線直射位置,影響畫面亮度及拍攝效果
◆黏貼背膠時確認好位置再黏貼,不要重覆黏貼及拔除,避免影響黏貼牢固性,黏貼後靜置24小時,可確保黏性更佳
★電源轉接盒:
◆輸入電源線的紅線接上電池正極,黑線接上電池負極,黃線接上鎖頭正極,輸出電源線寶馬接頭接上主機。開啟鎖頭,行車紀錄器會過電並開始錄影,若沒有開啟錄影,請檢查各線路是否有確實連接以及連接正確
◆鎖頭正極應接在電門開啟至行駛狀態下會持續通電,電門關閉下會斷電的線路上,如果電門有多段式設計或是使用Keyless無鑰匙系統,需要確認鎖頭正極連接位置是否正確(於行駛狀態下持續通電),若連接錯誤,可能會導致行車紀錄器頻繁開啟/關閉,無法正常運作,也會影響主機壽命
◆電源轉接盒適用輸入範圍10-14V,安裝前請先確認線路是否可以提供正確電壓及足夠電流,避免機車迴路保險絲熔斷或是異常。部分車款有預留行車記錄器供電線路,連接前可先用三用電表確認其輸出是否可以使用
◆使用隨附的電源轉接盒,若使用非原裝電源轉接盒可能會導致運作異常、故障或發生危險
★其他:
◆車輛火星塞應使用R型電阻式火星塞,可降低干擾避免影響行車記錄器錄影畫面。佈線時多餘的線材不可隨意塞在車殼內,要使用繞圈方式收納,不可殘留過長線路,但也要注意不可使線路過度緊繃沒有餘裕空間。藏線時要注意避免線材銳角折彎,車殼或零件不可過度擠壓線材,通過可能損傷線路處(如孔眼)應加上保護套管
◆確保主機安裝位置(例如車廂內)乾燥,避免水氣影響主機工作,電源轉換盒安裝前確認正負極性,極性相反會導致損壞,選擇電源轉換盒安裝位置時建議往高的位置擺放,避免浸水造成損壞
◆定時擦拭鏡頭確保拍攝品質,避免快速切換電源開關,導致主機訊號異常
◆記憶卡初次使用請使用主機進行格式化,定期檢查錄影影像是否正常,建議循環2至3次後使用主機格式化
◆若連接的線路於機車熄火後仍會持續供電,行車記錄器不會自動關閉,長時間錄影會消耗電池電量,造成過度放電及電壓過低無法正常啟動機車。日常使用時將自動循環錄影,記憶卡滿時,最舊的檔案會被新檔案覆蓋,被鎖檔的檔案則不受影響

★韌體更新:
進入官網韌體對應機型的下載頁面,下載前請先查看主機韌體版本,若主機版本與目前官網發布對應機型最新版本相同,則不需要更新。下載對應機型最新版本韌體後,電腦用USB線連接主機(或取出記憶卡插入電腦的讀卡機),將下載的韌體檔案(.bin)複製到記憶卡根目錄,複製完成後拔除USB重新接通主機電源(或將記憶卡插回主機後接通電源),會自動開始更新韌體,更新完成後會重新開機並自動啟動錄影。更新過程中不可中斷電源或拔出記憶卡,否則會導致主機無法開機或運作異常

報告完畢,謝謝收看
