產品特色:
●2個USB-C,可自動偵測PD/QC快充協議,USB-C1最大輸出100W,USB-C2最大輸出30W
●搭配專屬USB-C to SLIM轉接線時,USB-C1最大輸出135W(20V/6.75A)
●採用GaN氮化鎵功率元件
●可收折式插頭設計,方便攜帶
●多重保護機制,確保充電安全
●隨附一條USB-C to SLIM轉接線及一條USB-C to USB-C充電線

產品規格:
型號:GaN135
輸入:AC100-240V,1.8A,50/60HZ
USB-C1輸出(使用USB-C to SLIM線):20V/6.75A,最大135W
USB-C1輸出(使用USB-C to USB-C線):5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、5V-11V/3A,最大100W
USB-C2輸出:5V/3A、9V/3A、12V/2.5A,最大30W
USB-C1+USB-C2輸出:100W(C1)+30W(C2)

▼本體採用黑色亮面外殼,其中一個側面印上thinkplus字樣及小紅點


▼本體頂部有2個USB-C(USB-C1、USB-C2)輸出埠,並有文字及圖樣標示


▼本體底部印上商標、產品名稱、型號、輸入/輸出規格、QR碼、序號、認證標章、製造商、注意訊息


▼本體底部收折式插頭展開(右)的樣子


▼插頭收折後本體尺寸為71.2x71.1x30.4mm


▼隨附USB-C to USB-C充電線,內含印上商標的魔鬼氈整線帶,線路直徑4.6mm


▼兩端接頭的兩面有thinkplus字樣,接頭尺寸為31(含護套)/21(不含護套)x12.9x7.4mm


▼隨附USB-C to USB-C充電線等效阻抗為0.078Ω


▼隨附USB-C to USB-C充電線E-Marker資訊,支援20V/5A電力傳輸,USB2.0資料傳輸


▼隨附USB-C to USB-C充電線E-Marker資訊,支援20V/5A電力傳輸,USB2.0資料傳輸

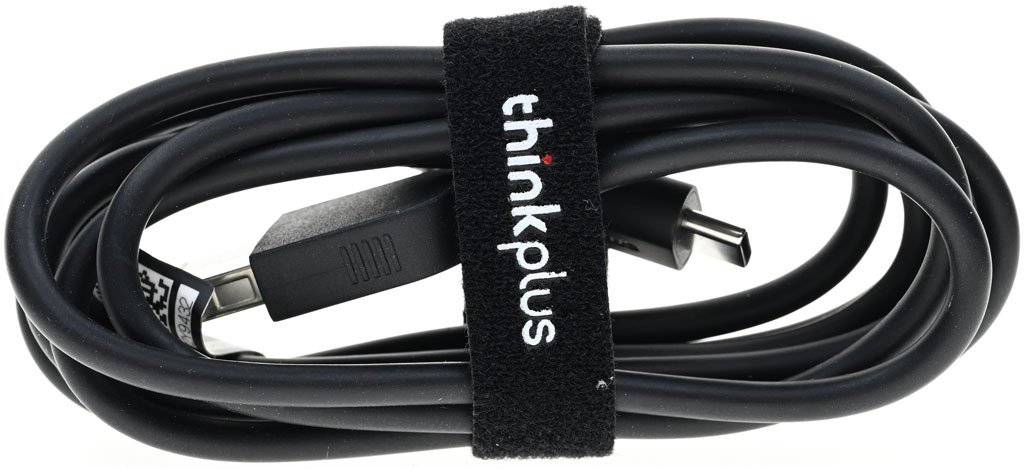

▼隨附USB-C to SLIM轉接線,內含印上商標的魔鬼氈整線帶,線路直徑4.2mm,長度172公分(不含兩端接頭)


▼靠近USB-C接頭的線路有標籤,上面有名稱、PN編號、QR碼、S/N編號


▼USB-C接頭的兩面有thinkplus字樣,接頭尺寸為31(含護套)/21(不含護套)x12.9x7.4mm


▼SLIM接頭尺寸為32.8(含護套)/22.8(不含護套)x16.5x7.7mm


▼SLIM連接器外部尺寸為11.3x11x4.5mm,開口處大小為6.1x3mm


▼USB-C to SLIM轉接線為專線專用,只能搭配Lenovo thinkplus氮化鎵雙埠135W充電器,插在其他充電器上只會輸出5V


▼充電器重量為267克,充電器加USB-C to USB-C充電線重量為343克,充電器加USB-C to SLIM轉接線重量為339克


支援以下輸出組合模式:
USB-C1(使用USB-C to SLIM線):135W
USB-C1(使用USB-C to USB-C線):100W
USB-C2:30W
USB-C1(使用USB-C to USB-C線)+USB-C2:100W(C1)+30W(C2)
當USB-C1使用USB-C to SLIM線時,會關閉USB-C2輸出
▼輸入110V電源時,空載未接任何裝置下採用跳週期方式運作,消耗功率在20mW至2.28W之間


▼USB-C1單獨使用並搭配隨附USB-C to SLIM轉接線,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/6.75A(上圖紅色箭頭),PPS檔提供5V-11V/3A,同時自動觸發20V/6.75A輸出組(下圖紅色箭頭)


▼隨附USB-C to SLIM轉接線觸發20V後的空載電流


▼USB-C1使用隨附USB-C to SLIM轉接線的20V輸出轉換效率表,整體輸出轉換效率在67.7%至91.9%之間


▼USB-C1搭配隨附USB-C to SLIM轉接線的20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過7.9A截止

23-c1-130w (2).jpg

▼USB-C1單獨使用並搭配隨附USB-C to USB-C充電線,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、Apple 5V/2.4A、BC1.2、DCP 1.5A


▼USB-C1單獨使用並搭配隨附USB-C to USB-C充電線,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A,PPS檔提供5V-11V/3A


▼USB-C1搭配隨附USB-C to USB-C充電線的各組輸出轉換效率表,整體輸出轉換效率在56.7%至92.1%之間


▼USB-C1搭配隨附USB-C to USB-C充電線的固定檔5V輸出負載測試,隨著電流增加,輸出電壓無明顯變動,輸出電流超過3.9A截止


▼USB-C1搭配隨附USB-C to USB-C充電線的固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.9A截止


▼USB-C1搭配隨附USB-C to USB-C充電線的固定檔12V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.9A截止


▼USB-C1搭配隨附USB-C to USB-C充電線的固定檔15V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.9A截止


▼USB-C1搭配隨附USB-C to USB-C充電線的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過6.1A截止


▼USB-C1搭配隨附USB-C to USB-C充電線的PPS檔5V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3A產生大幅壓降,超過4A截止


▼USB-C1搭配隨附USB-C to USB-C充電線的PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3A產生大幅壓降,超過4A截止


▼USB-C1單獨使用並搭配3A線材,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A,PPS檔提供5V-11V/3A


▼USB-C1搭配3A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.7A截止


▼USB-C2單獨使用,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、Apple 5V/2.4A、BC1.2、DCP 1.5A


▼USB-C2單獨使用,固定檔提供5V/3A、9V/3A、12V/2.5A,PPS檔提供5V-11V/3A


▼USB-C2各組輸出轉換效率表,整體輸出轉換效率在57.1%至86.1%之間


▼USB-C2的固定檔5V輸出負載測試,隨著電流增加,輸出電壓無明顯變動,輸出電流超過3.9A截止


▼USB-C2的固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.9A截止


▼USB-C2的固定檔12V輸出負載測試,隨著電流增加,輸出電壓無明顯變動,輸出電流超過3.2A截止


▼USB-C2的PPS檔5V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3A產生大幅壓降,超過4A截止


▼USB-C2的PPS檔5V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過2.7A產生大幅壓降,超過3.7A截止


▼USB-C1輸出135W連續一小時後本體的紅外線熱影像圖


▼USB-C1輸出135W連續一小時後連接埠處的紅外線熱影像圖


測試總結:
◆具備2個USB-C輸出,自動偵測PD/QC快充協議,USB-C1最大輸出100W,USB-C2最大輸出30W
◆USB-C1埠搭配專屬USB-C to SLIM轉接線時,最大輸出135W(20V/6.75A),並關閉USB-C2輸出
◆可收折式插頭,方便攜帶
◆空載下踩跳週期方式運作,功耗最低20mW,最高2.28W,各輸出埠中最低效率56.7%,最高效率92.1%,輸出功率越小效率越低
◆具備功率因數修正,輸出20V/0.9A時功率因數大於0.9
◆C1/C2的PPS檔輸出組達設定電流後輸出會大幅壓降,直到比設定電流高1A才截止
◆C1使用3A線材時,輸出組會改變最高電流門檻,於電流超額時輸出截止,具備過電流保護

報告完畢,謝謝收看
