常常可以看到超大容量的行動電源在市面上販售，其不高的售價也吸引不少消費者的選購，只是其標示的容量是否真實，以及是否具備行動電源該有的基本條件，也是需要被檢視的，這次經朋友處取得一款聽說挺熱銷、不到千元、使用三洋鋰聚合電池、容量號稱高達33000mAh的行動電源，以下是電力至尊S6 Extreme 33000的簡介及測試

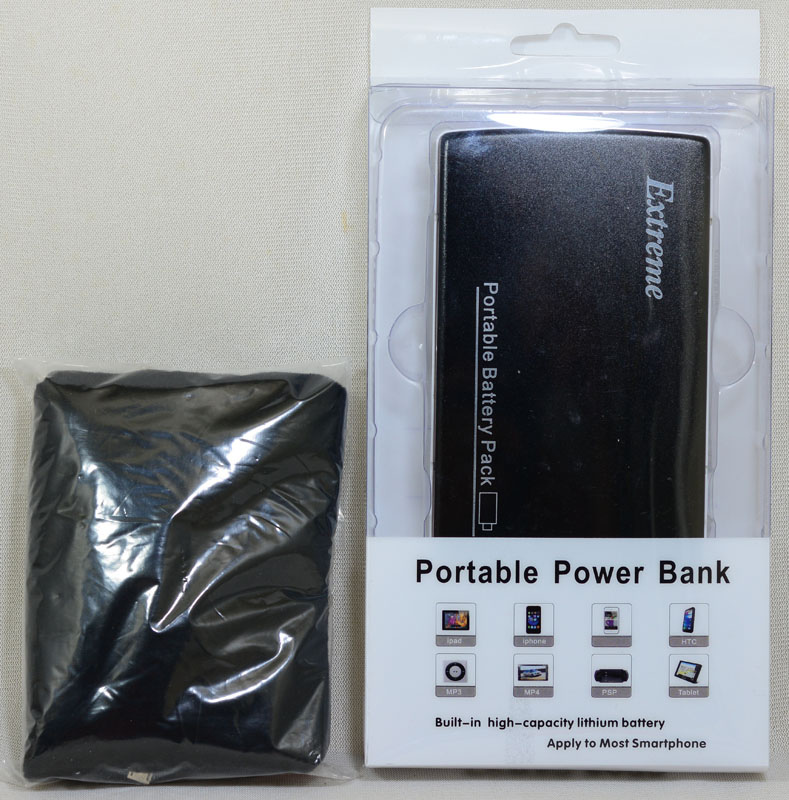

包裝正面與配件包，外盒為透明設計，可以看到內部行動電源實體，不過外盒上只有印上Portable Power Bank(行動電源)字樣及適用裝置圖示，並無標示更多其他資訊
包裝背面，也只有簡單印上特色、使用注意事項、適用範圍等英文文字，也沒有提到產品詳細規格、製造資訊、尺寸等訊息
打開包裝盒，因為配件已經另外包裝了，內部只有行動電源本體及一張紙摺成的使用說明書，上方印上電力至尊S6使用操作說明等資訊

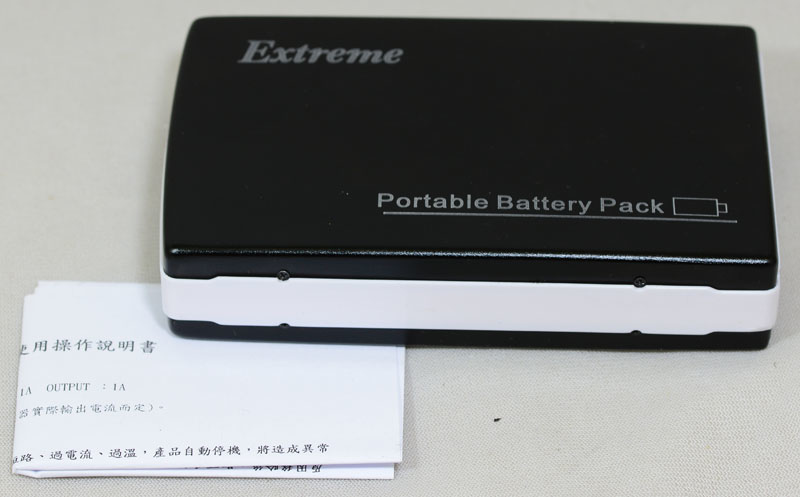

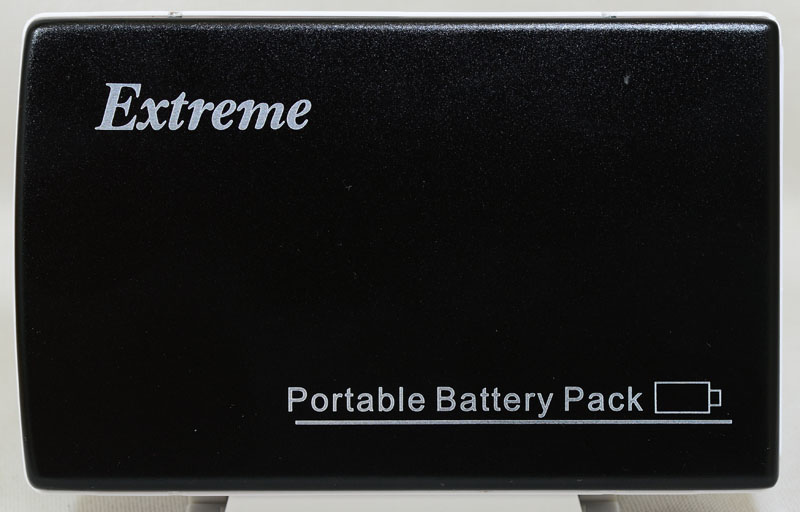

行動電源本體正面是黑色鋁金屬蓋，左上印上Extreme，右下印上Portable Battery Pack及一個電池符號，左端部分外殼設計成圓弧造型

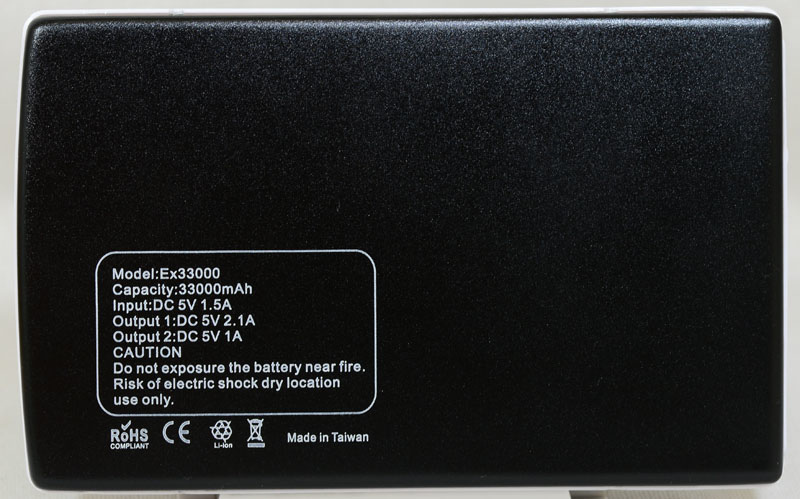

行動電源本體背面也是黑色鋁金屬蓋，終於在這裡看到較完整的產品資訊了，型號為Ex33000，容量33000mAh，輸入5V 1.5A，輸出5V 1A/2.1A各一，也印上產地台灣製造

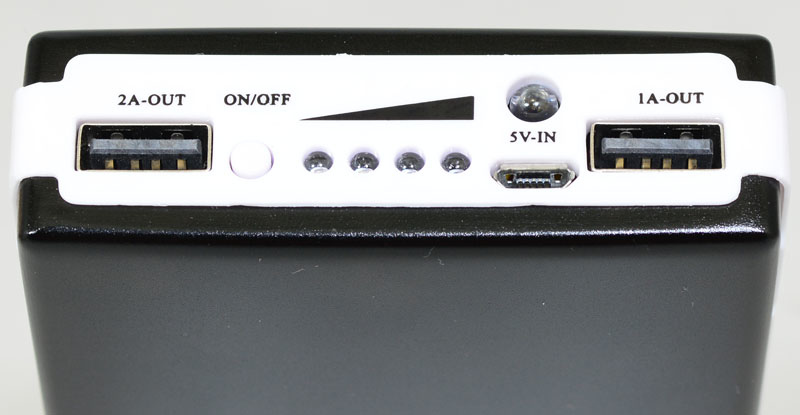

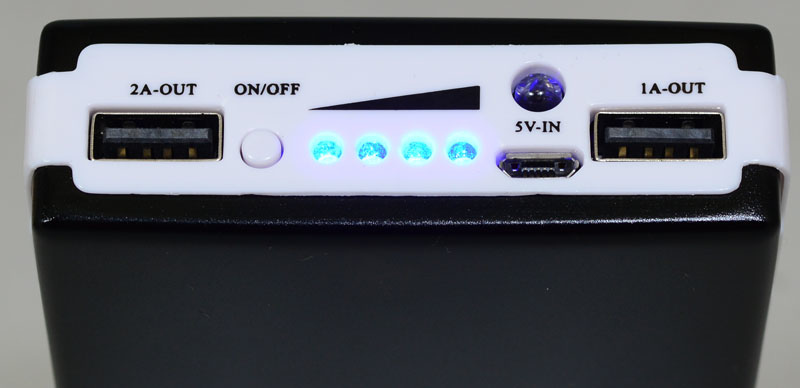

行動電源側邊是白色塑膠框，Micro USB輸入、兩組USB輸出、四個電量指示、LED照明燈、電源開關都集中在同一個側面上
按下電源開關，會依內部電池電量來點亮不同顆數的電量指示燈

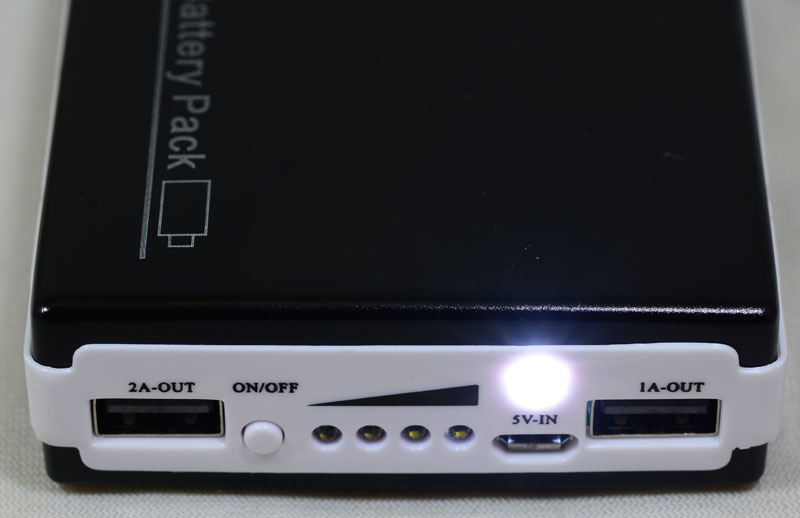

無論是開機還是關機狀態，快按兩下電源開關可以開啟/關閉內部白色LED照明燈

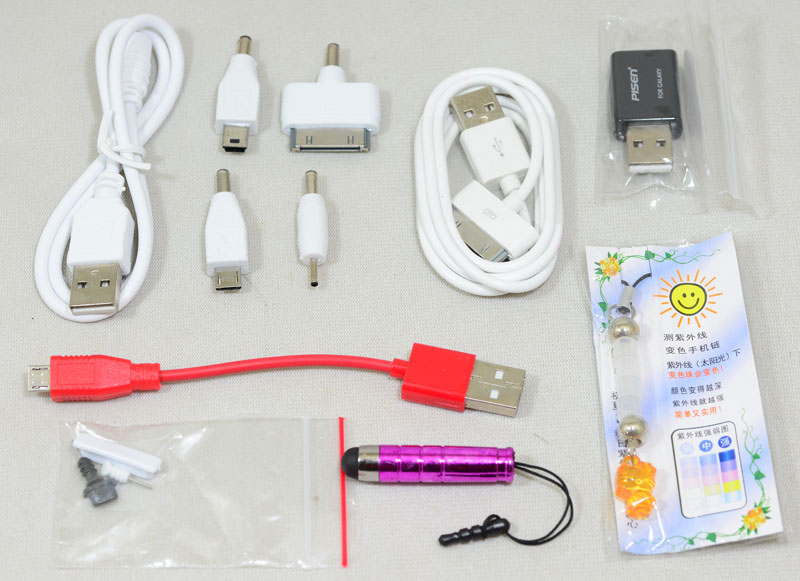

打開隨附配件包，所附的配件相當多，有四種可換頭連接線、舊式蘋果大頭傳輸充電線、三星平板快充轉接頭、測紫外線變色手機吊飾、帶耳機孔塞的短式觸控筆、紅色Micro USB短線以及一包看起來有耳機孔塞/退卡針/插槽蓋等小配件

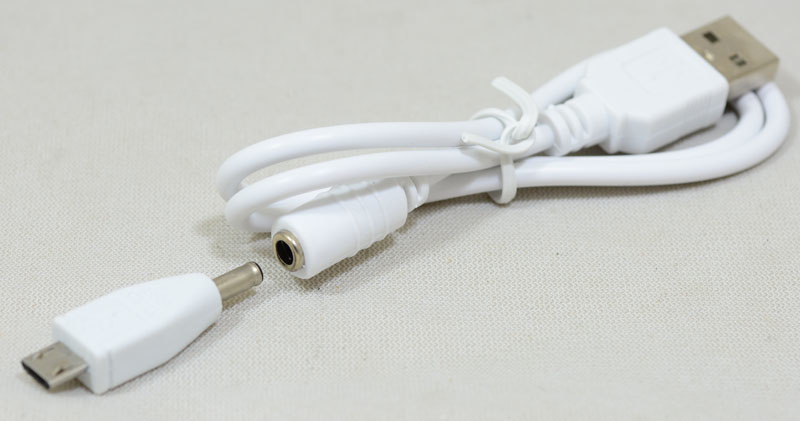

四種可換接頭連接線透過圓形DC插孔與四種轉接頭互相連接，只有充電的功能

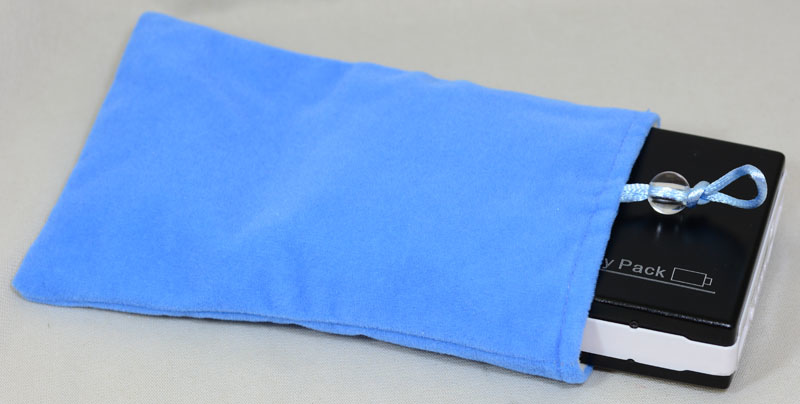

配件包內也附上一個有一定厚度，質感還不錯的行動電源攜帶用束口包，照片中為藍色(原本配件包所附為黑色)

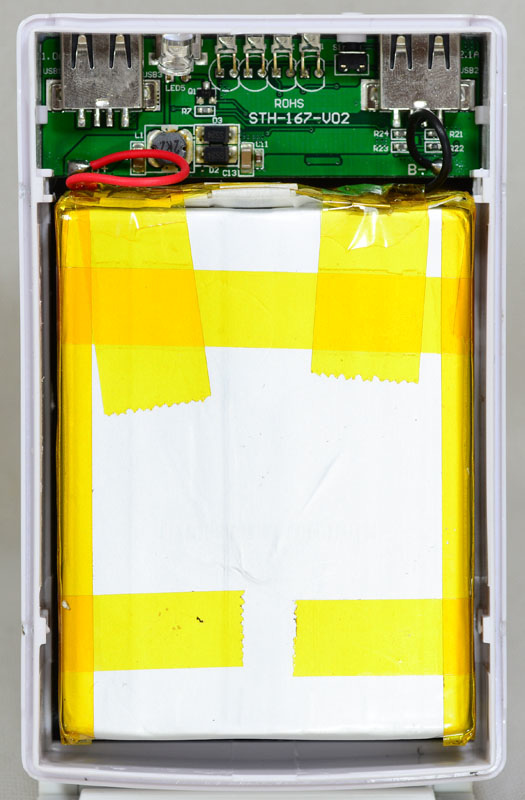

內部結構圖，使用鋰聚合電池，透過雙面膠黏合在前後金屬外蓋上，電池整體外觀還算乾淨，但無法明確的辨識電池廠牌名稱與型號，也查無容量資訊，從這面看只有一段很淺的條碼(另一面被雙面泡棉膠緊黏，為避免損壞電池外包裝故沒有暴力拆下)

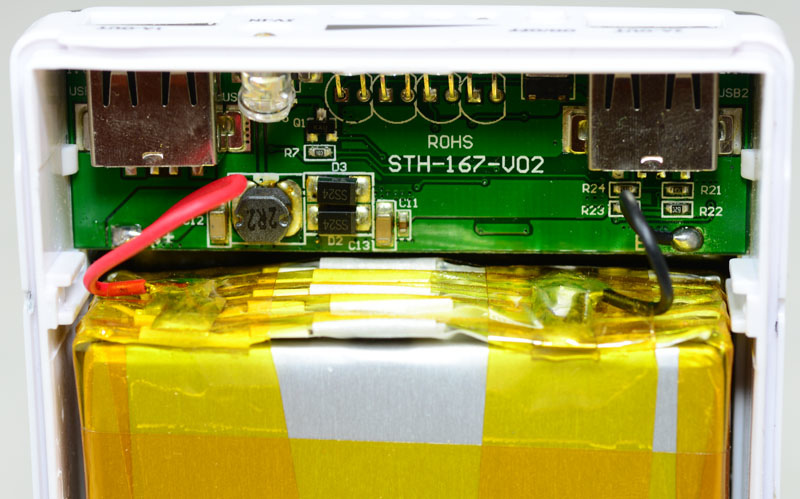

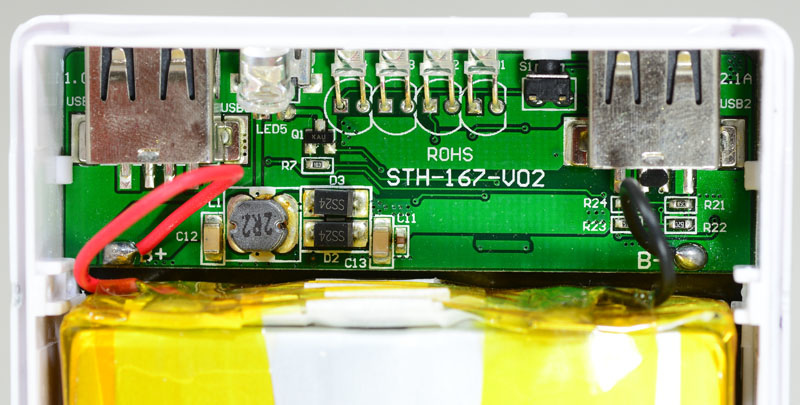

電路板正面，上方有印上型號與版本，左下角有升壓電路使用的2.2uH電感、兩顆SS24二極體及一些SMD MLCC(積層陶質電容)

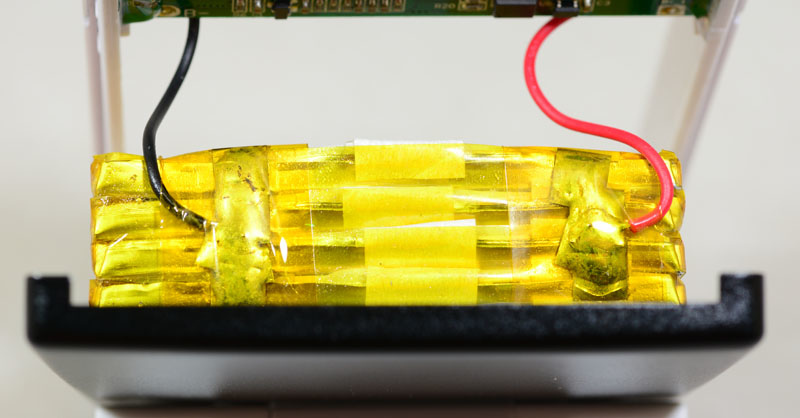

從這個角度可以看到電池組是用五片鋰聚合電池相疊而成，再用耐熱膠帶捆繞在一起
五片電池輸出正/負極端點直接用焊接焊在一起後，再用電線連接至電路板，電線的線徑並不是說很粗

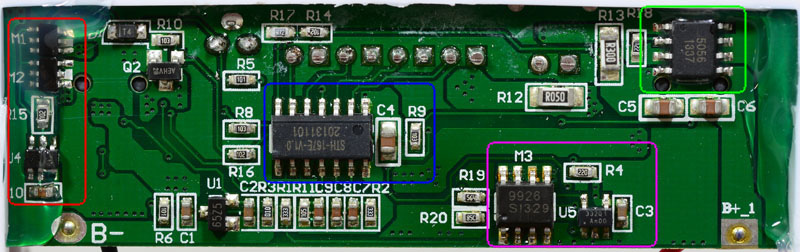

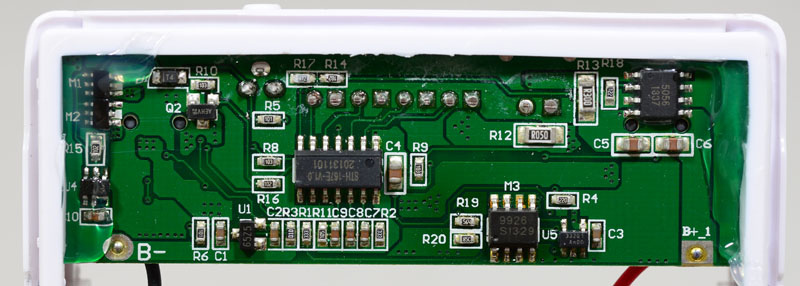

電路板背面，紅框為鋰電池保護IC(U4)與MOSFET(M1/M2)，提供鋰電池過充、過放、過電流保護；藍框為訂製IC，主要功能負責行動電源ON/OFF/充電/放電功能控制、LED照明燈控制、電池電量顯示；紫框為升壓IC(U5)與MOSFET(M3)，與正面的電感及二極體組合成升壓電路，將電池電壓轉換成5V輸出；綠框為5056鋰電池充電IC，採用先恆流(電池>3V)再恆壓來替鋰電池充電，透過其外部電阻可修改充電電流
電路板左右兩邊以熱熔膠黏合在塑膠邊框上，並未使用螺絲固定
接下來是充放電測試

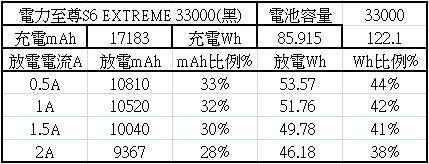

從其標示的33000mAh來計算的話，0.5A~2A的所有可用Wh比例都不到45%，會造成這樣的結果最大的可能性是電池標示不符合
所以模擬行動電源一般會採用的電池工作電壓範圍4.2V~3V，對內部電池組單獨進行放電測試

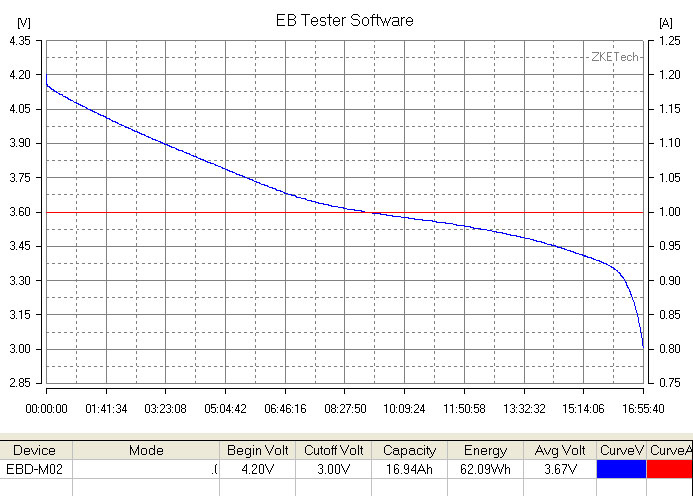

內部電池組以1A從4.2V放電至3V的放電圖表，得到容量16940mAh，62.09Wh
改用2A從4.2V放電至3V的放電圖表，得到容量16690mAh，60.45Wh

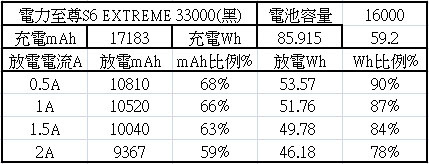

從上述數據推論，內部電池實際容量約在16000mAh~17000mAh之間，以16000mAh代入0.5A~2A放電數據表中，可以得到下面的表格
0.5A有90%可用Wh，1A/1.5A尚有87%/84%可用Wh，2A可用Wh下降較明顯，只剩78%
0.5A放電圖表，平均電壓在5.03V

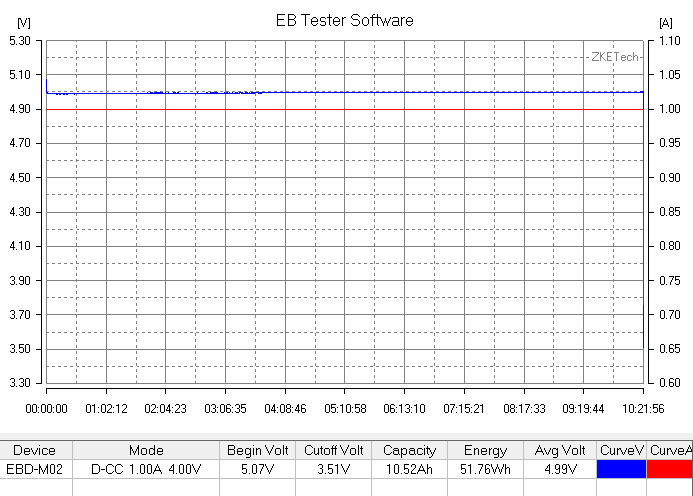

1A放電圖表，平均電壓在4.99V

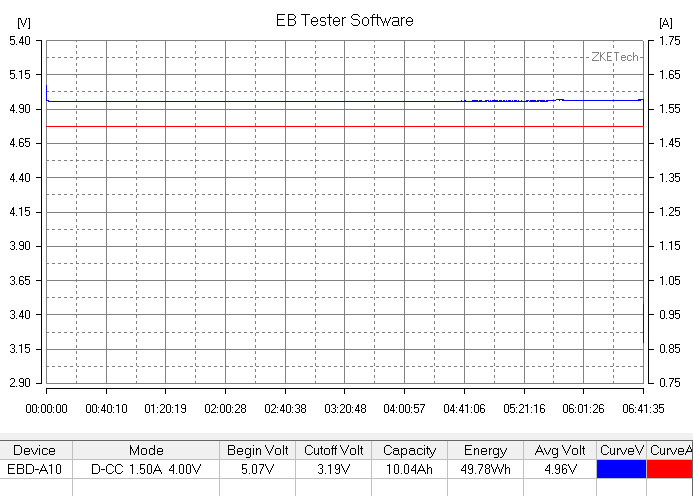

1.5A放電圖表，平均電壓在4.96V

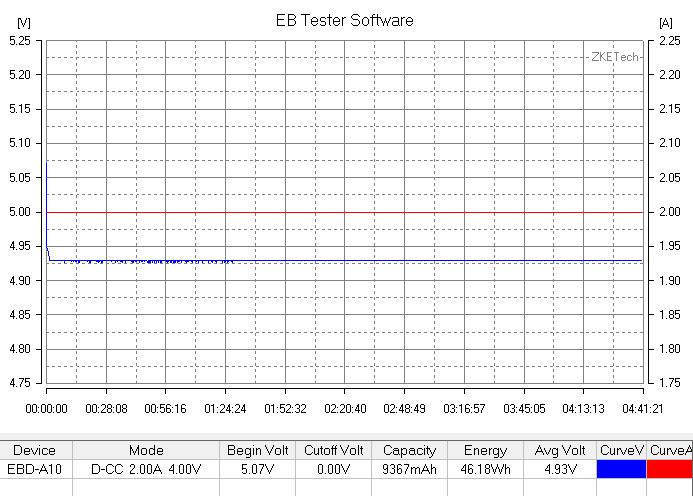

2A放電圖表，平均電壓在4.93V
1A輸出埠負載測試，達2.1A才關閉，過電流保護點為210%，保護範圍明顯太高，欠缺過電流保護機能

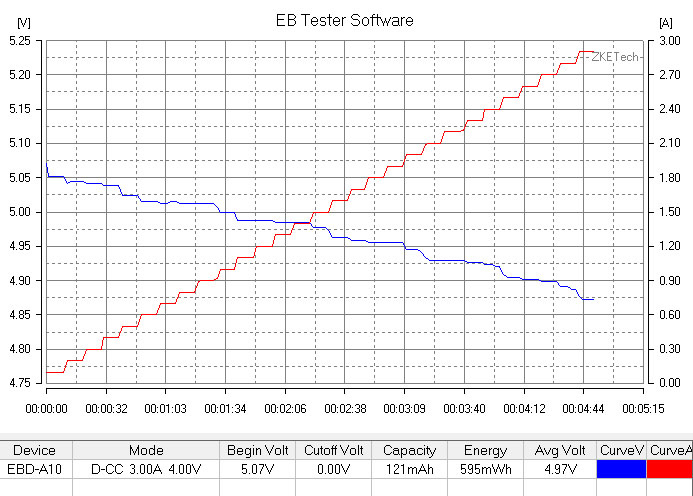

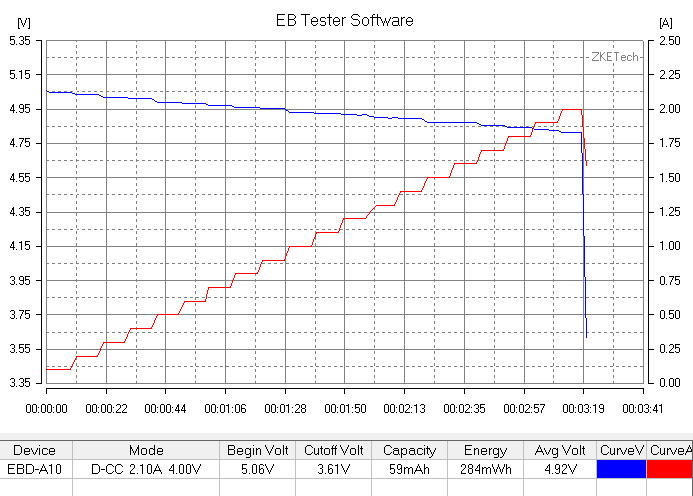

2A輸出埠負載測試，達3A才關閉，過電流保護點為150%，保護範圍偏高

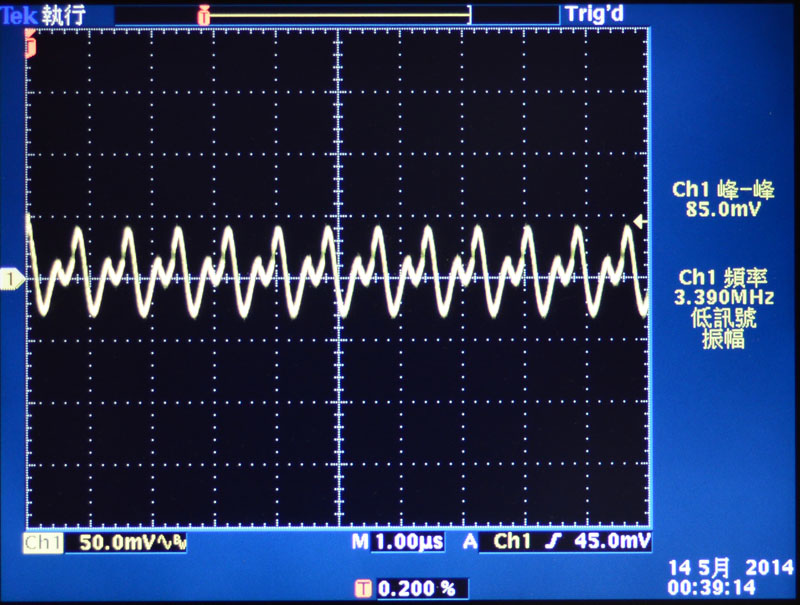

1A輸出埠於1A負載下漣波測試，漣波Vp-p為85mV

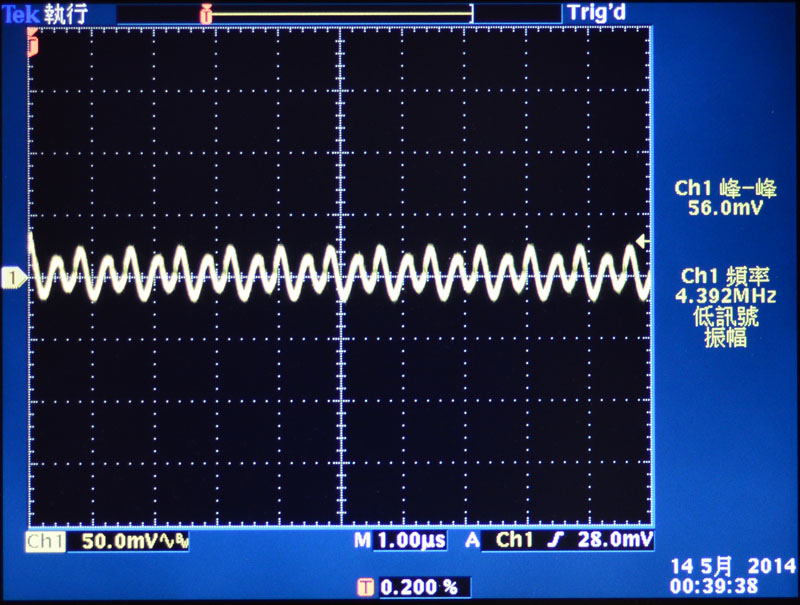

2A輸出埠於1A負載下漣波測試，漣波Vp-p為56mV
結論：
優點：
1.提供多樣化的小配件
2.輸出漣波表現還算不錯
缺點：
1.外盒標示資訊相當缺乏
2.容量灌水嚴重，電池電量經測試只有16000~17000mAh，僅為標示33000mAh的一半
3.電池與電路板間連接線路線徑過細，承載大電流損失較大
4.主電路板未使用固定螺絲，僅使用熱熔膠固定在塑膠外框上
5.2A放電Wh比例下滑明顯
6.過電流保護點過高，尤其1A輸出埠更達210%
7.雖然外殼標示輸入充電電流1.5A，但實測起來只有0.85A，所以即使電池容量只有16000~17000mAh，也是要花二十幾個小時進行完全充電(0%→100%)
報告完畢，謝謝收看
