小米的10400與5200系列行動電源,以不錯的零組件用料、簡單的金屬外觀設計,採低價策略殺入市場,推出後造成大量搶購,同時引起相當多的討論與話題,甚至出現漲價囤貨及仿冒品等在行動電源少見的狀況,這都表現出其受歡迎的程度,不過僅有單一輸出的設計,總是讓使用者覺得遺憾
這次新款的行動電源,除了提高電池容量至16000mAh外,輸出也增加至兩組,並保持原有的金屬外觀設計,以下就來看看新的小米16000mAh行動電源有哪些不同之處吧

外盒包裝,維持後期的白色硬紙盒包裝,正面打上MI小米LOGO

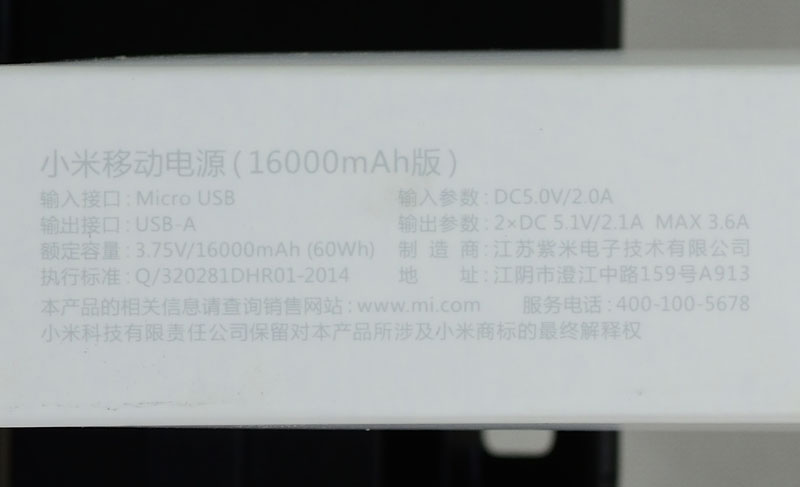

外盒一側面有印上產品名稱、輸出入規格參數、電池額定容量、製造商(江蘇紫米電子技術)名稱地址、服務電話等資料

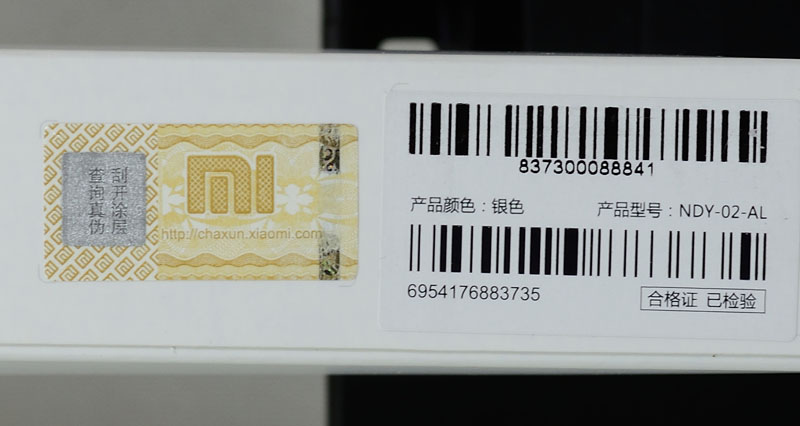

另一側面有產品顏色、型號(NDY-02-AL)及序號的條碼,防偽標籤銀漆處刮開可上網查詢此產品是否為正品(該序號是否合法及查詢次數),是屬於防偽措施

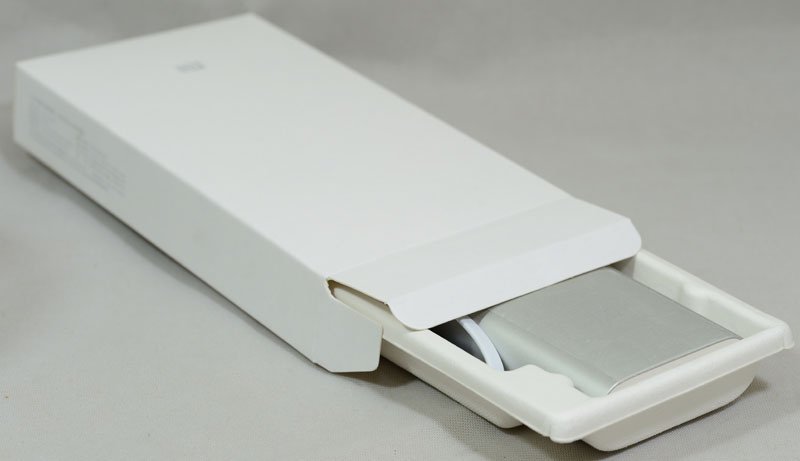

打開外盒,內部使用回收紙漿做成防震緩衝材料,行動電源本體、說明書及隨附Micro USB短線放置其中

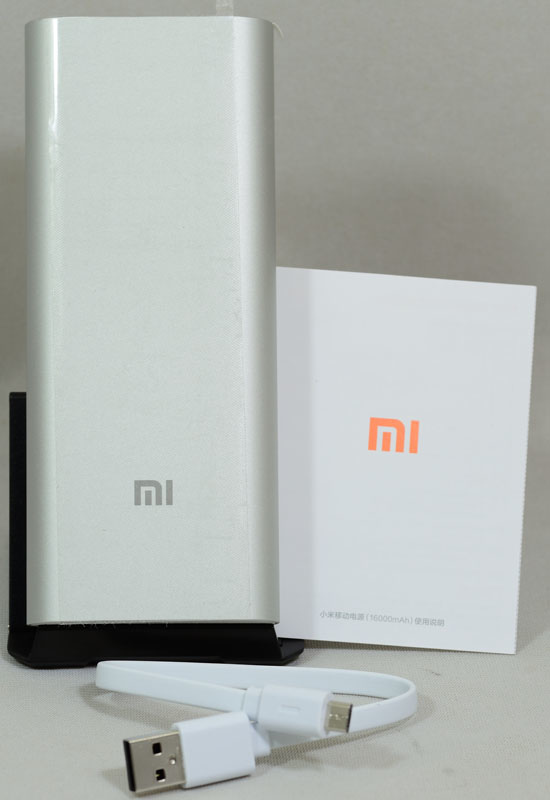

內容物一覽,有行動電源本體、說明書、Micro USB扁平短線,行動電源銀色鋁外殼正面有一透明保護貼膜,下方有MI商標LOGO

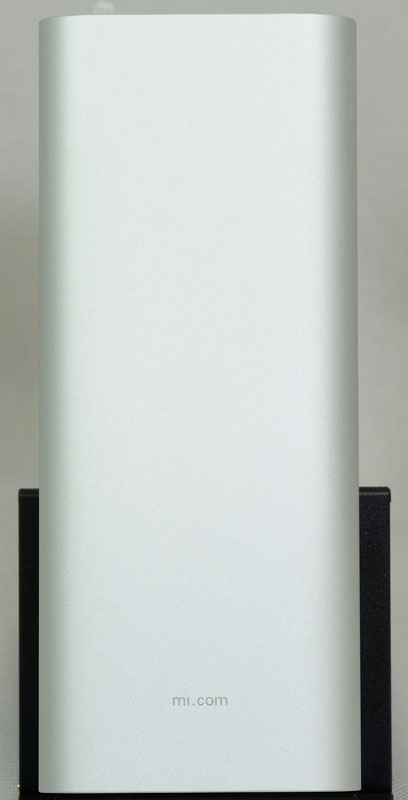

行動電源背面有mi.com字樣,這一面並無保護貼膜

電源上方有一白色貼紙蓋住,運送過程中用來保護白色塑膠面板

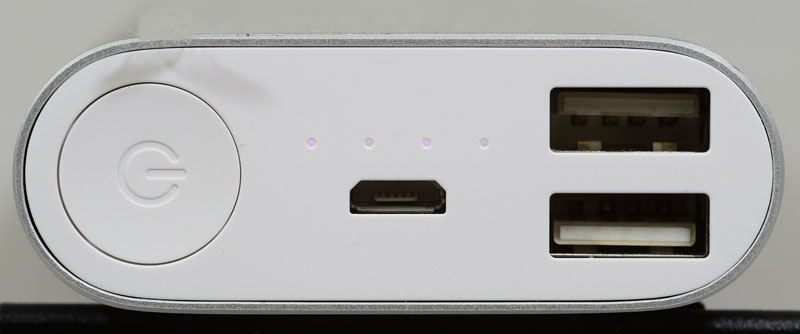

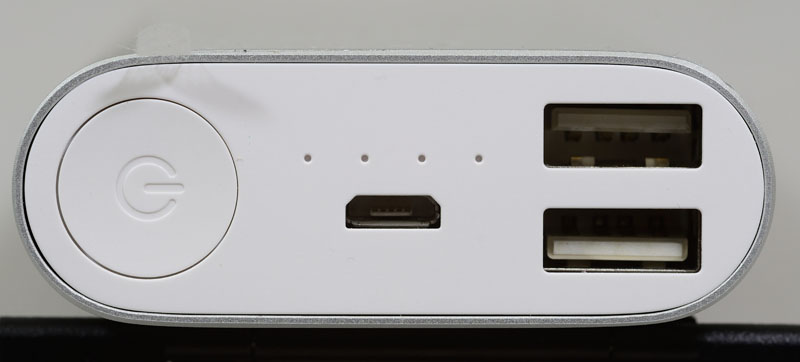

撕掉白色保護用貼紙,就可以看到電源開關、四顆電量指示燈(中上)、Micro USB充電輸入埠(中下)、兩組USB A輸出埠,兩組輸出埠方向剛好相差180度

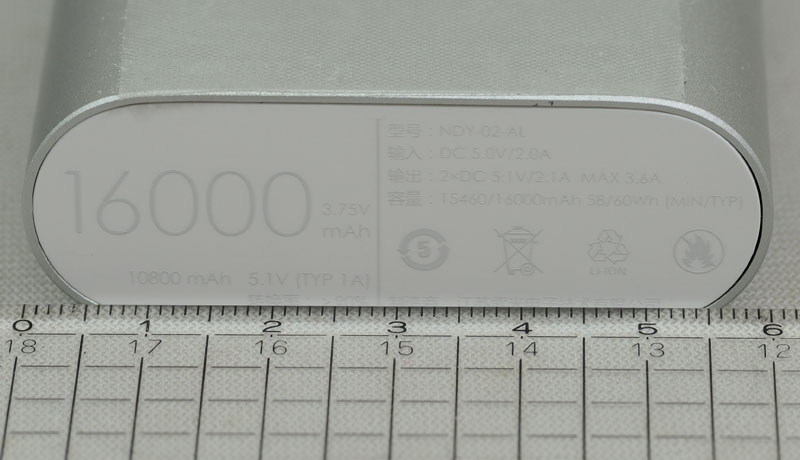

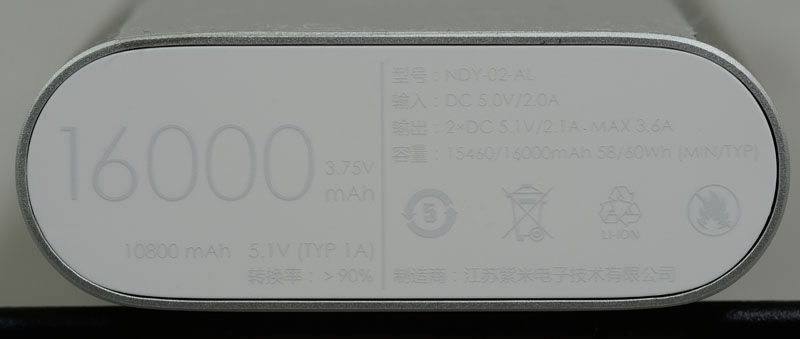

底部面板印上型號(NDY-02-AL)、輸入(5V 2A)、輸出(2組5.1V 2.1A,總和MAX 3.6A)、容量(15400/16000mAh、58/60Wh)等字樣,在左方電池容量標示下方還多印上輸出額定容量標示5.1V 10800mAh(1A輸出下)及轉換率>90%

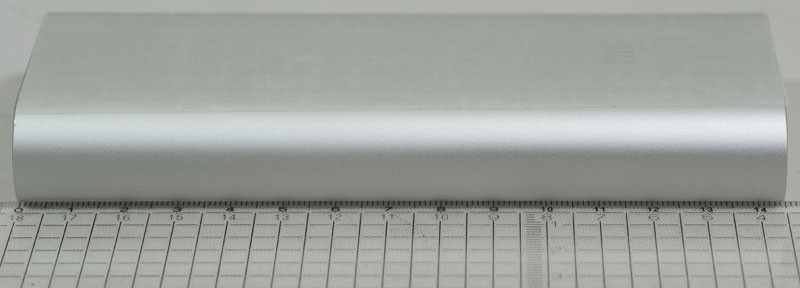

本體長度為14.5公分

本體寬度為6公分

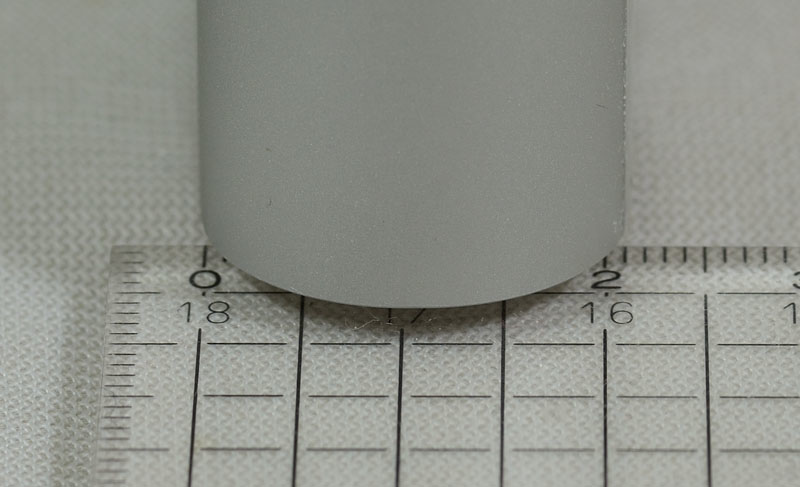

本體厚度為2.1公分

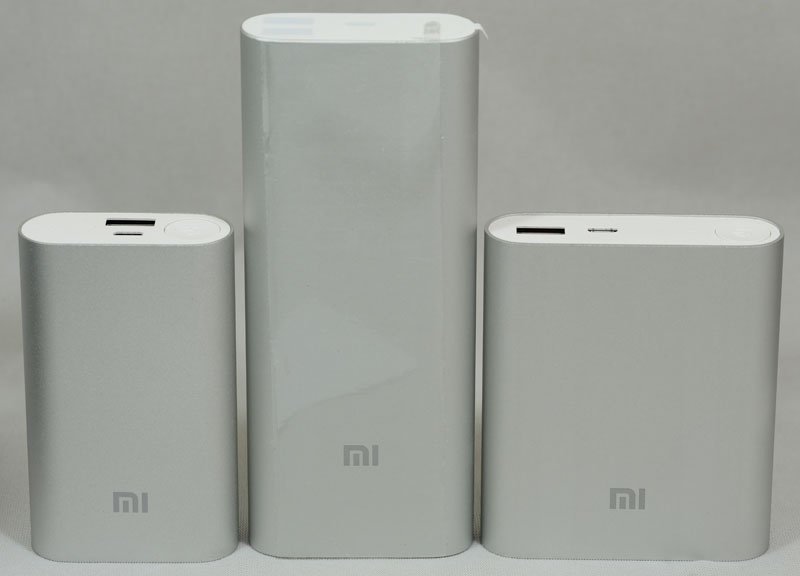

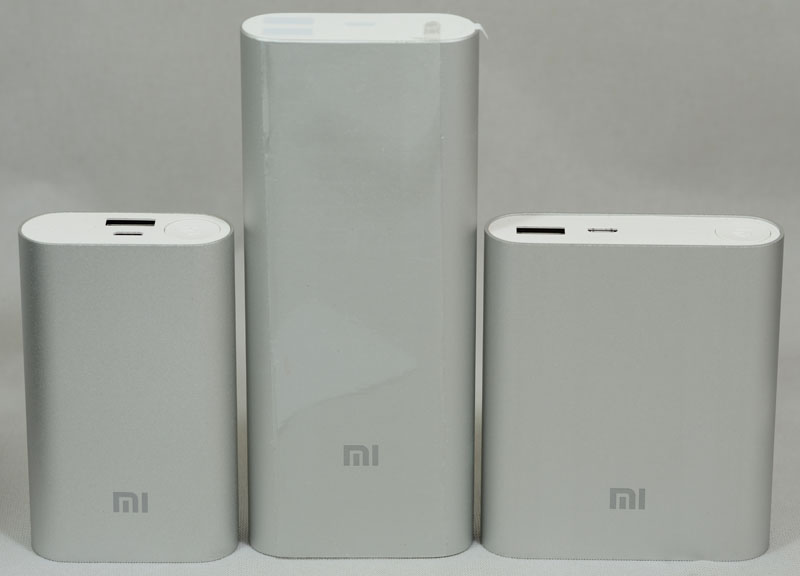

與小米5200(左)及小米10400(右)比較高度

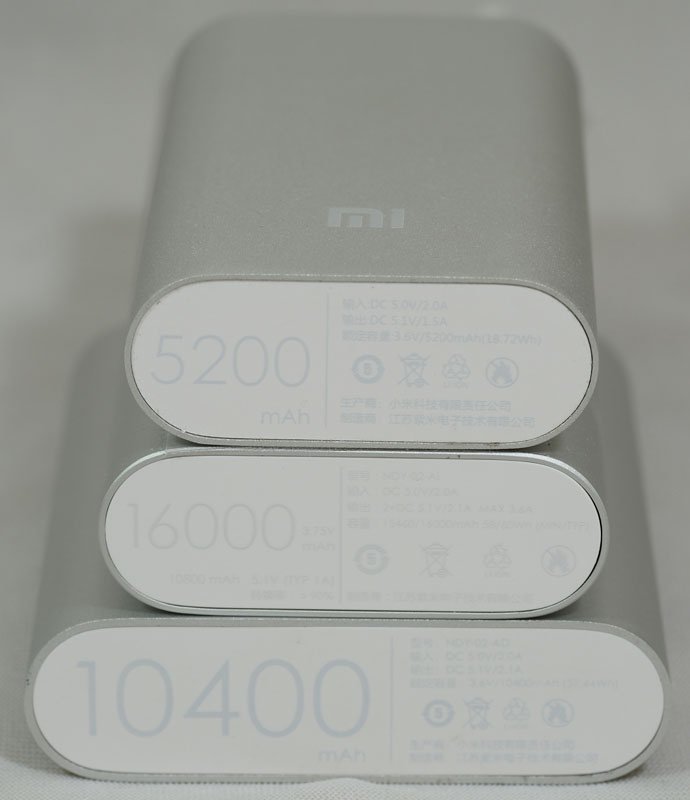

與小米5200(上)及小米10400(下)比較寬度與厚度

與5200/10400相同,要按下電源開關直到放開,才會點亮電量指示燈,電量指示燈顏色為白色,最初是全部一起點亮,然後就會依照電池剩餘電量多寡來決定點亮的LED數目
開機後若無接上裝置,一段時間後就會自動關閉電源,從按下開關到燈號熄滅這段時間為20秒,比起之前的機種要短

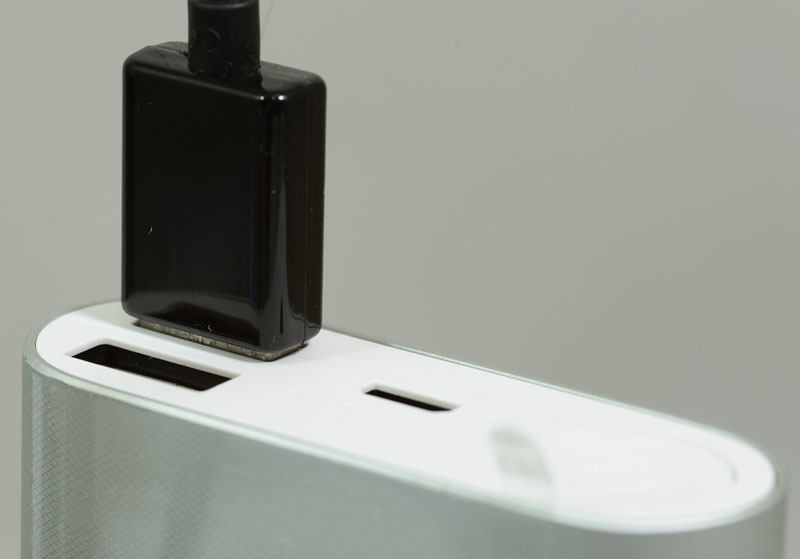

用一個標準USB A頭插入其輸出埠,USB座深度適中

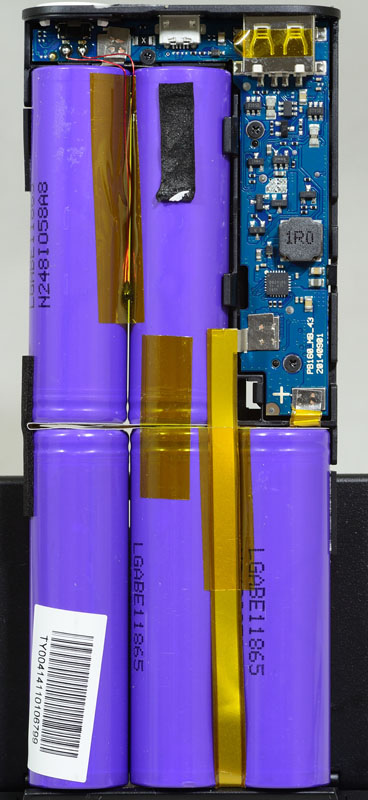

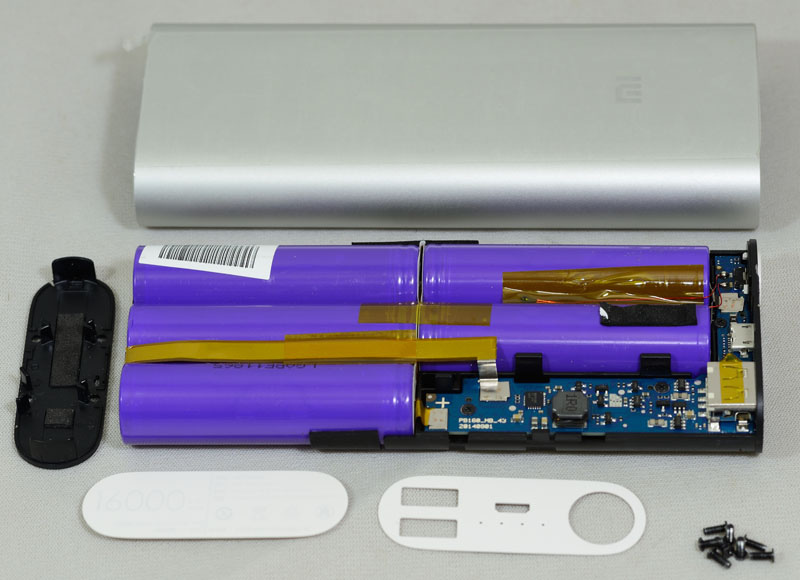

內部結構圖,採用18650電池,3+2配置總共使用5顆,黑色上下蓋各用四顆螺絲鎖在鋁製筒狀外殼,頂部及底部白色面板則使用雙面膠貼在上下蓋表面

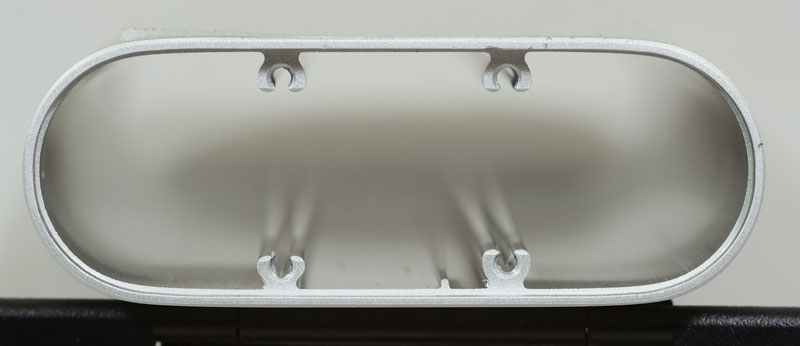

鋁製筒狀外殼內部圖,有四個螺絲鎖點,並有一凸起作為上下蓋定位使用

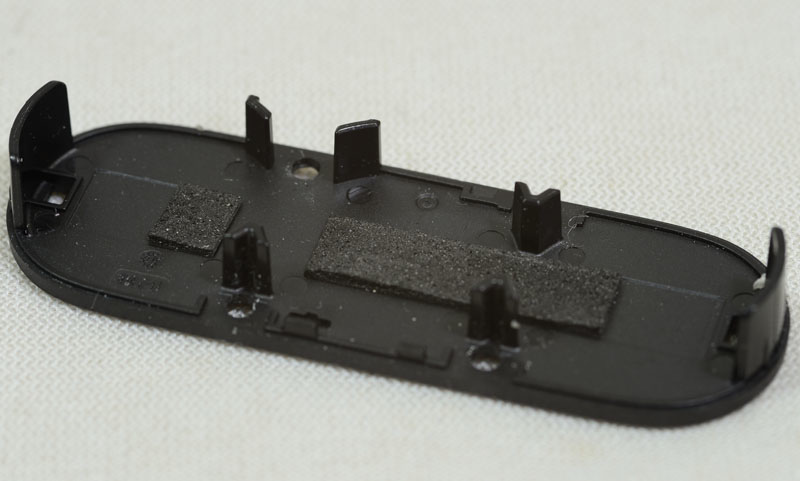

兩塊海綿貼在電池組與下蓋之間的空隙

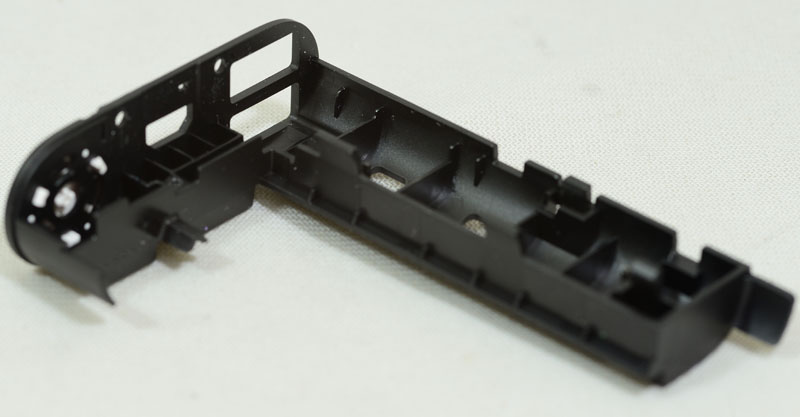

上蓋結構包含電源開關按鈕、指示燈座、輸入及輸出插座開孔,並有固定電路板的鎖點

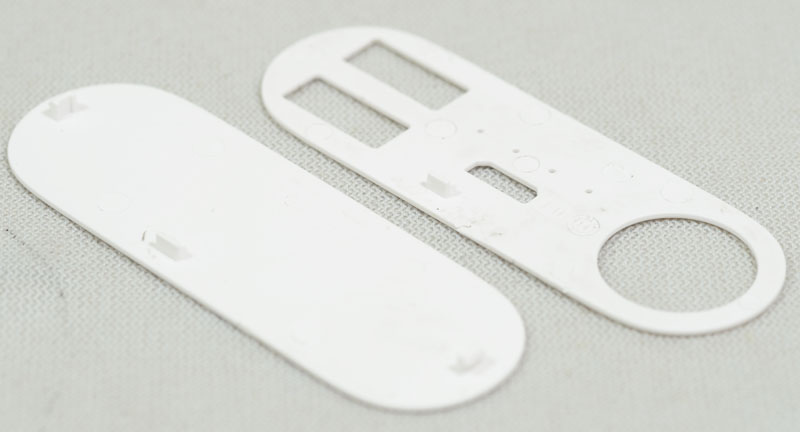

頂部及底部白色面板

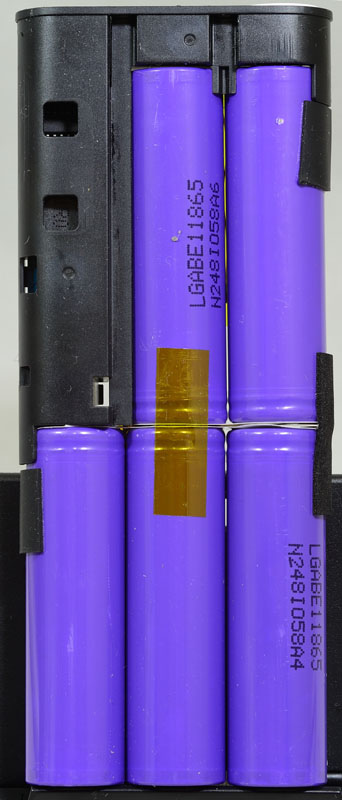

電池排列為正極彼此相對,負極朝兩端方向,以鎳片連接電池端點,鎳片與電路板間也使用點焊連接,鎳片本身使用耐熱膠帶加強絕緣

上蓋結構僅有支撐並覆蓋電路板部分,電池部分則無

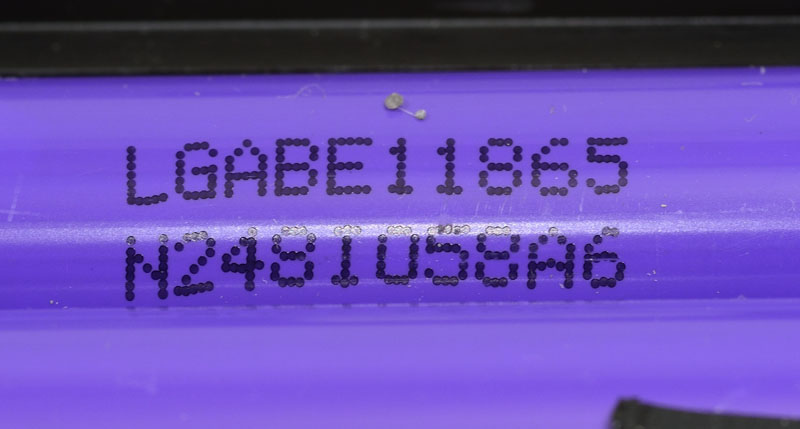

使用電池為LG LGABE11865 標稱3200mAh/12Wh、最小3100mAh/11.6Wh 18650鋰電池,其工作電壓範圍為4.35V~2.75V

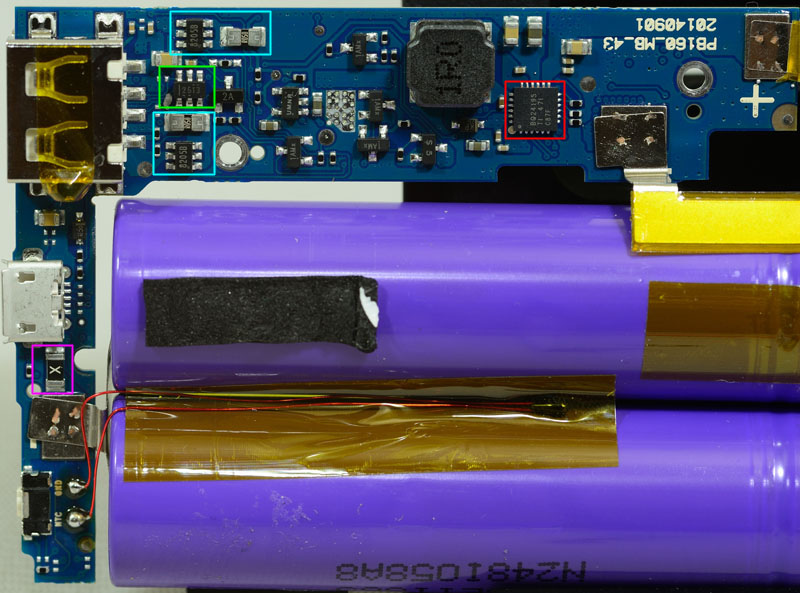

主電路板正面,紅色框為TI德儀BQ24195,作為電池組充電及靠近Micro USB的USB埠升壓輸出使用,綠色框為TI德儀TPS2513雙組USB識別IC,讓插入的Apple/Android裝置可辨認為AC充電模式,淺藍色框為兩組USB輸出個別的電流取樣電阻及開關用MOSFET(8205B),紫色框為電路板旁兩顆電池負極端的電阻式保險絲

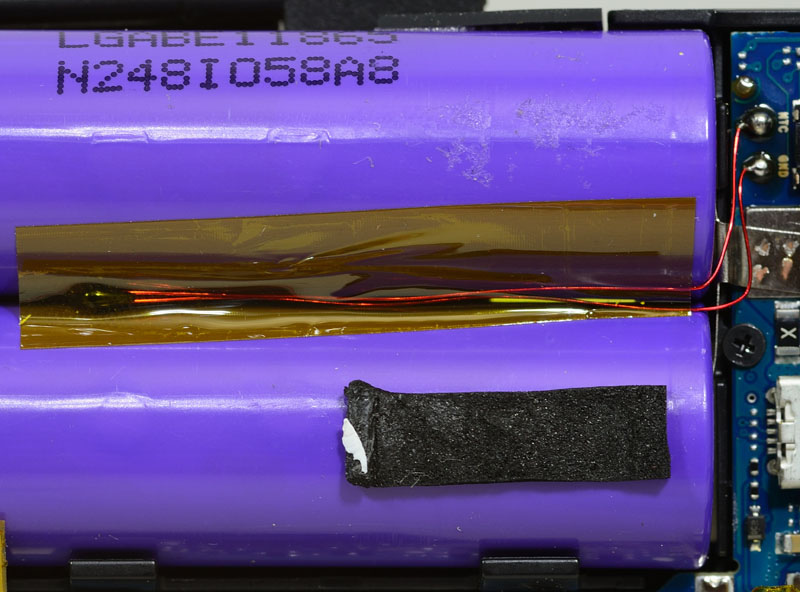

電路板旁兩顆電池間貼上一個溫度保護用NTC熱敏電阻,並用耐熱膠帶固定

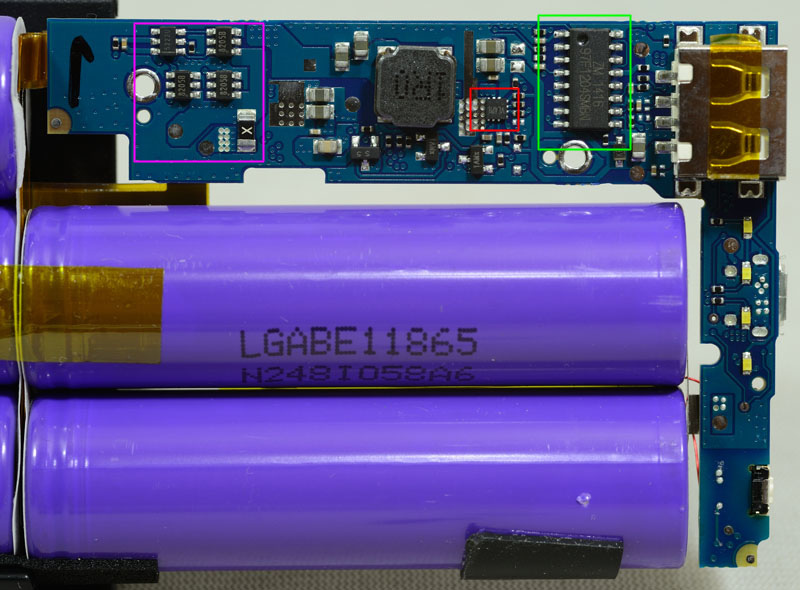

主電路板背面,紅色框為SILERGY的SY7065A同步整流升壓電源IC,負責靠近電量指示燈的USB埠升壓輸出使用,綠色框為ABOV 97F1204系列MCU(微控制器),作為行動電源控制管理及電量顯示使用,紫色框為鋰電池過充/過放/過電流保護電路(由三顆8205B MOSFET及一顆IC組成),這裡也可以看到一個編號X的電阻式保險絲,用來負責下面三顆電池的負極端保護

電量指示使用白色SMD LED,但因為並非直射設計且有白色膠紙阻擋,從外面看並不會這麼亮

接下來就是實際上機測試
