PowerFalcon紅隼PFWL-USBCXPLUGX20V-WT9 USB-C/PD通用充電線+轉接頭產品特色:
內建PD觸發晶片,讓符合PD規範的USB-C充電器/行動電源自動觸發20V電壓輸出(若支援20V輸出的話),並轉換成傳統DC插頭來供電給裝置。隨附九種轉接頭,可依照裝置使用的DC插孔尺寸類型搭配合適的轉接頭,讓不支援USB-C PD電源輸入的傳統裝置也能使用PD充電器/行動電源進行供電

外盒正面,外圈有一條類似縫線的裝飾,上方中央印上商標及產品名稱,下方印上充電線兩端接頭圖片


正面的縫線裝飾延伸至外盒背面,印有使用情境圖、轉接頭實體圖片/規格對照表、特色說明、產品名稱/型號/規格、製造商資訊、官方網址QR碼


九種隨附轉接頭的實體圖、內外徑尺寸及適用品牌對照表


外盒左右側面印有使用方式簡圖及PowerFalcon商標
外盒底面有使用注意事項、產品條碼及產地


包裝內容一覽,有通用充電線一條(預裝一個方形DC轉接插頭),八個圓形DC轉接插頭+收納架


通用充電線的線路長度為144公分(不含兩端接頭部分),並附上一條印有商標的整線帶,方便線路整理收納


可更換轉接插頭的分離式連接器

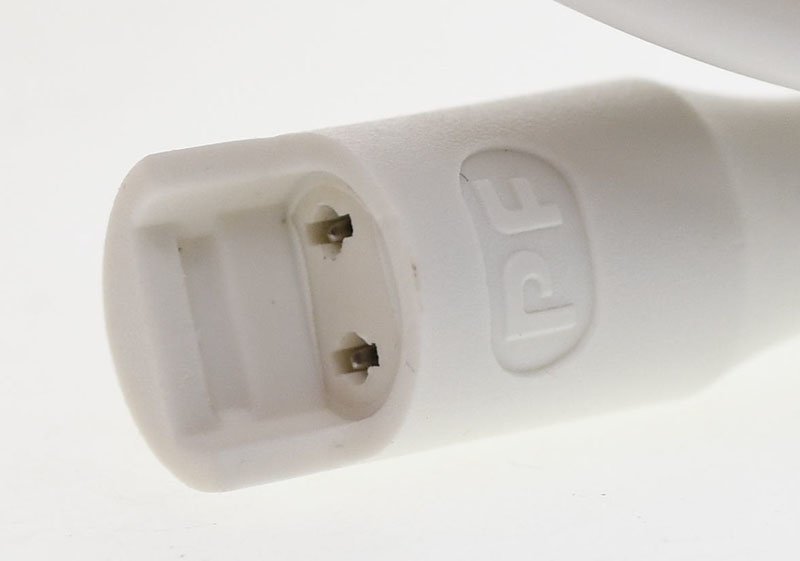

DC轉換插頭連接器上印有PF(PowerFalcon縮寫)字樣,另一端為USB-C插頭


DC轉換插頭連接器有防呆及防鬆脫設計,轉接頭只可從一個方向插入,確保正負極性正確


線上印有18AWG字樣,直徑為3.5mm


隨附九種轉接頭,八種圓形DC插頭轉接頭是L型直角接頭,一種方形DC插頭轉接頭是直式接頭


將充電線插上支援20V輸出的PD充電器/行動電源後,就會直接觸發20V輸出,這時可測得線本身PD觸發IC的耗電量為1.5mA


開始使用之前,要先檢視負載(筆記型電腦)的電壓/電流功率,電壓應相等或接近20V(安全範圍19V~21V),其電流/功率值(電壓*電流)應等於或小於PD裝置最大輸出能力
例如下圖筆電輸入電壓20V,輸入電流2.25A,計算輸入功率為20*2.25=45W,表示選用的PD充電器/行動電源至少要有45W的輸出能力,方可滿足其需求


依照裝置選擇合適的DC轉接插頭,需正確搭配以確保插入連接牢固,避免搖動造成接觸不良或發熱
DC轉接插頭的正負極性,預設都是內正外負配置


負載端(筆記型電腦)的DC插頭連接完成後,將通用充電線的USB-C端插上PD充電器/行動電源(圖中的Zenpower Max),啟動輸出(看使用的PD裝置操作方式,插入自動啟動或按鈕手動啟動),就會觸發20V輸出並開始對筆記型電腦供電


找出手頭上可支援20V輸出的PD充電器/行動電源,均可正常觸發20V輸出
PS:第12項因為拍照時DC插頭已從筆電拔出,所以這時僅有線本身的待機電流而沒有負載電流


各編號對應的PD充電器/行動電源名稱
PS:AUKEY PB-Y7的USB-C最高輸出雖然只有20V/1.5A/30W,但因為測試時該筆電整體耗電量最高約在30W左右,所以也可以正常充電使用而不會超載


如果插上不支援20V輸出的PD充電器/行動電源,則只會觸發5V輸出



結論:
紅隼USB-C/PD通用型充電線內建PD觸發晶片,可以讓PD充電器/行動電源變成輸出20V的變壓器,可以給不支援PD的筆記型電腦供電/充電使用,隨附的轉接頭也可適用於多種品牌的筆記型電腦

使用注意事項:
1.使用符合規範,並支援20V輸出的PD充電器或行動電源
2.連接裝置使用前請注意裝置的DC插座規格、正負極性、輸入電壓/電流/功率是否符合PD裝置輸出能力,電壓應相等或接近20V(安全範圍19V~21V),電流/功率值應等於或小於PD裝置輸出能力(例如耗用45W功率的裝置可使用45W或以上的PD裝置進行供電)

報告完畢,謝謝收看
