此款充電器(VHK60WTC03)目前為評估版本

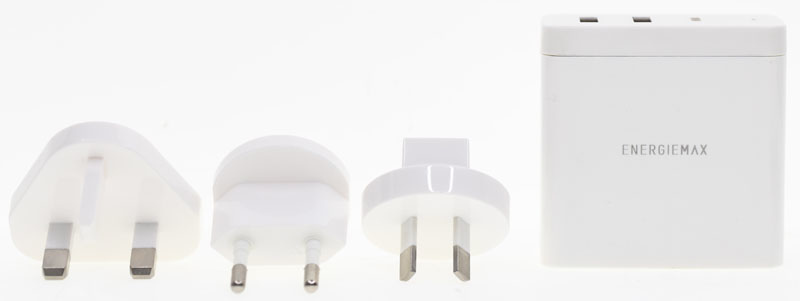

包裝內容有充電器本體、三種國際(UK/EU/AU)插頭轉接頭

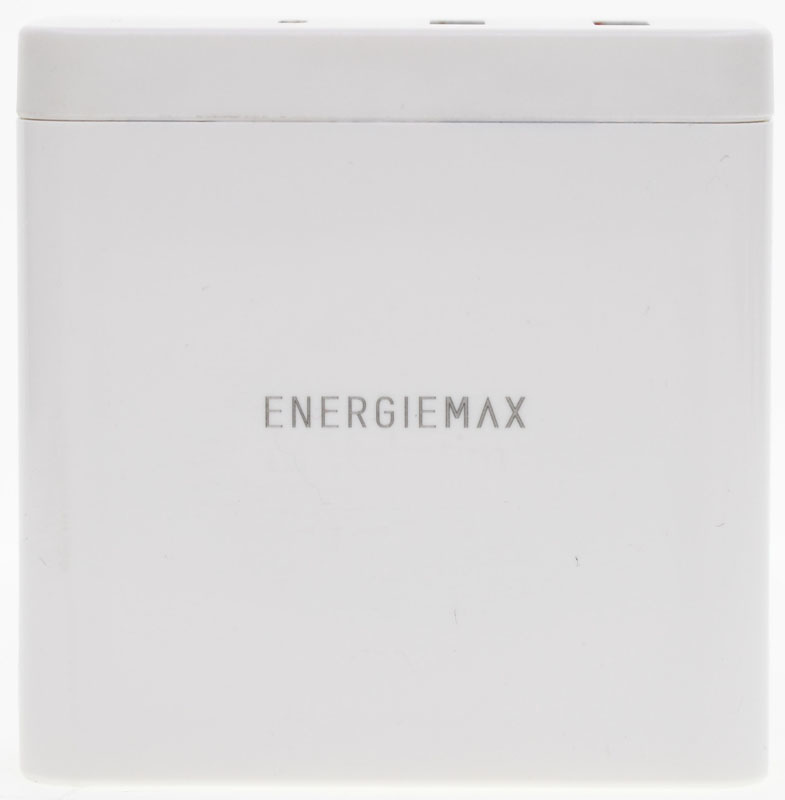

本體採白色亮面塑膠外殼製作,側面有ENERGIEMAX商標


具備一組USB-C及兩組USB-A輸出埠,USB-A輸出埠採藍色插座
通電後上方電源指示燈會點亮藍光,當輸出電壓超過12V會切換成綠光,電壓越高越亮

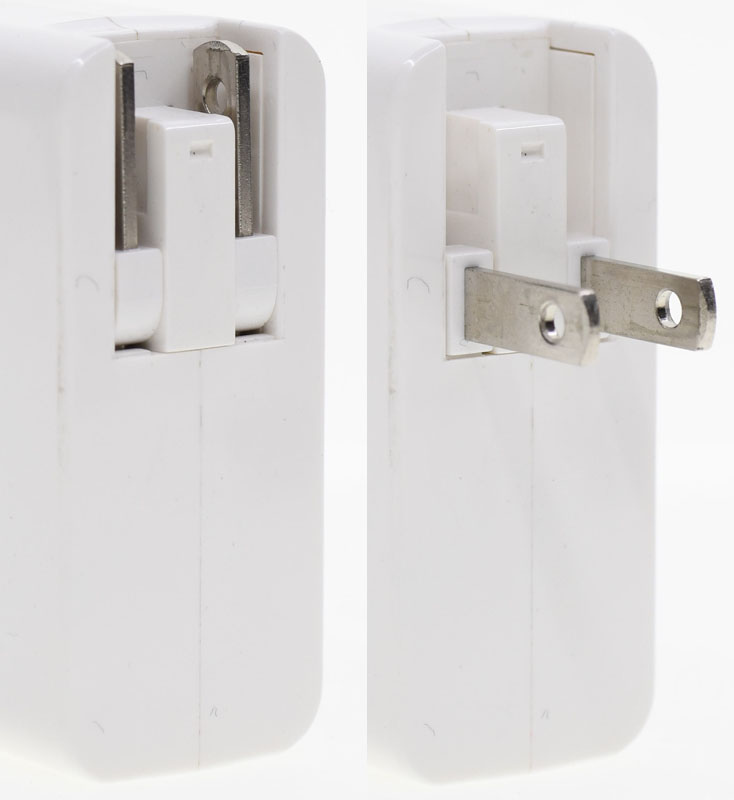

採用可折疊式插頭設計,方便旅行攜帶

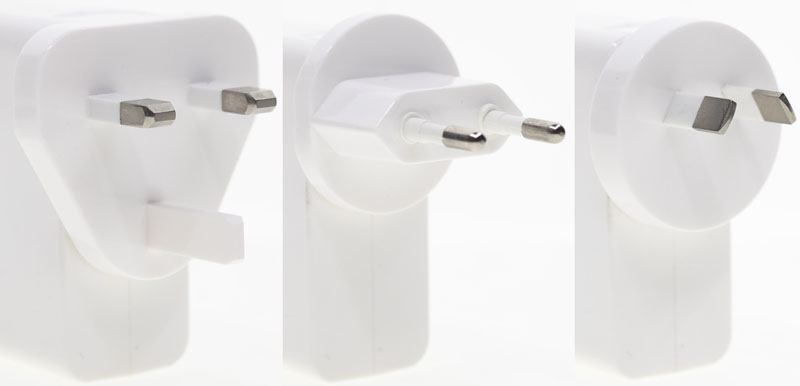

隨附UK/EU/AU三種國際轉接插頭,本體插頭於收折狀態下直接插入就可以完成轉接

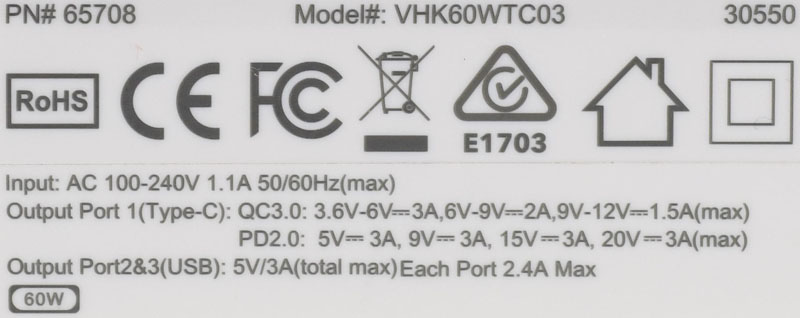

另一側面印上PN、型號、認證標章、輸入/輸出規格

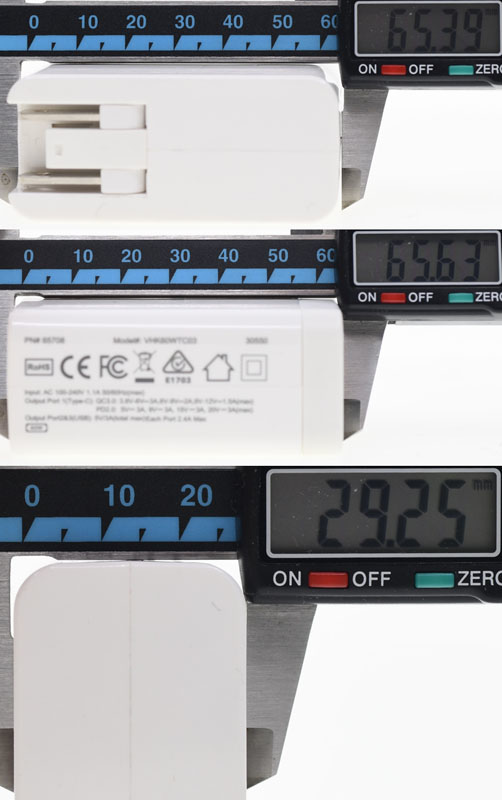

本體尺寸為65.6x65.4x29.3mm

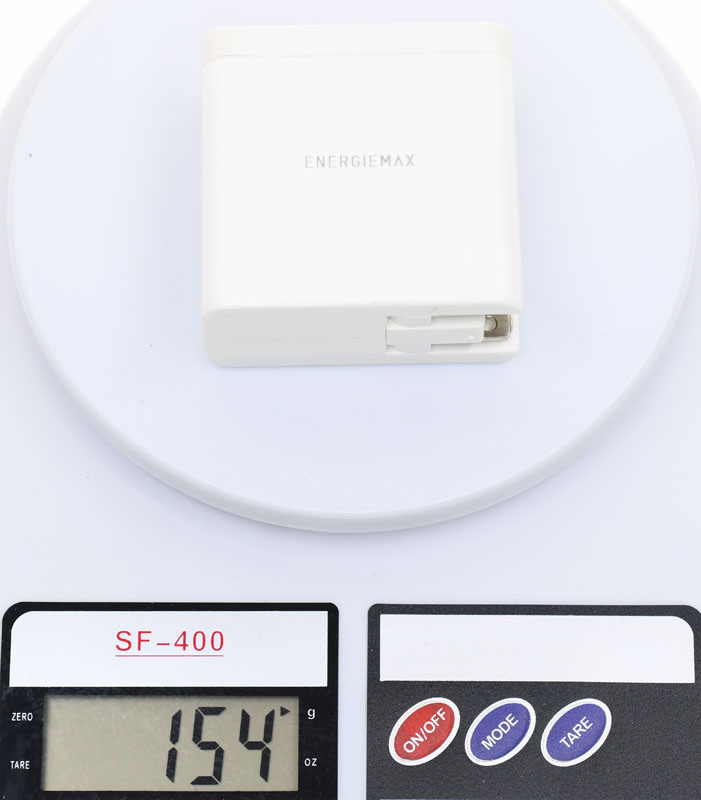

本體重量為154克

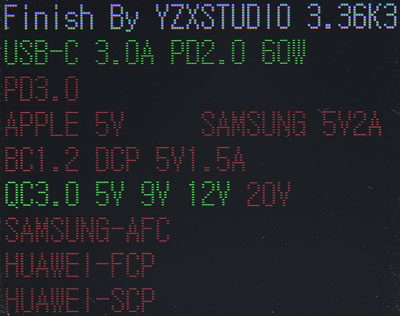

USB-C輸出埠支援充電定義有PD2.0 60W、QC2.0/3.0的5V/9V/12V


PD模式支援5V/9V/15V/20V四種輸出電壓,最高電流均為3A


PD模式5V/9V/15V/20V四種輸出下的空載電壓如每格綠色數字所示

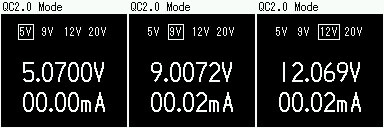

QC模式5V/9V/12V輸出的空載電壓

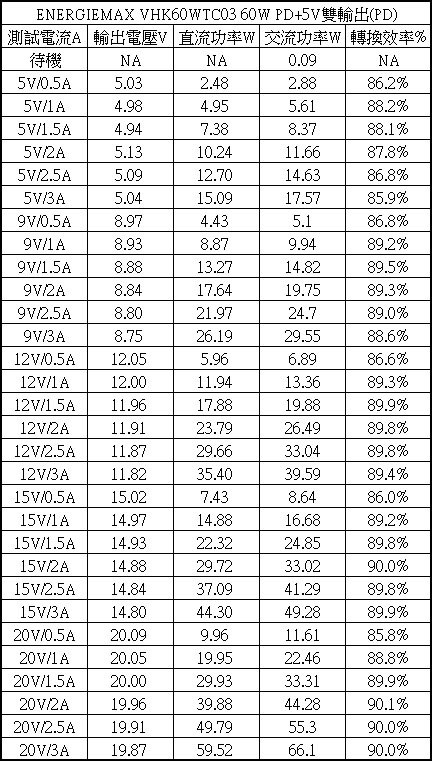

USB-C輸出埠各組輸出下轉換效率表,最高效率點出現在20V/2A,達90.1%,其他輸出效率則在最高90%,最低85.8%區間

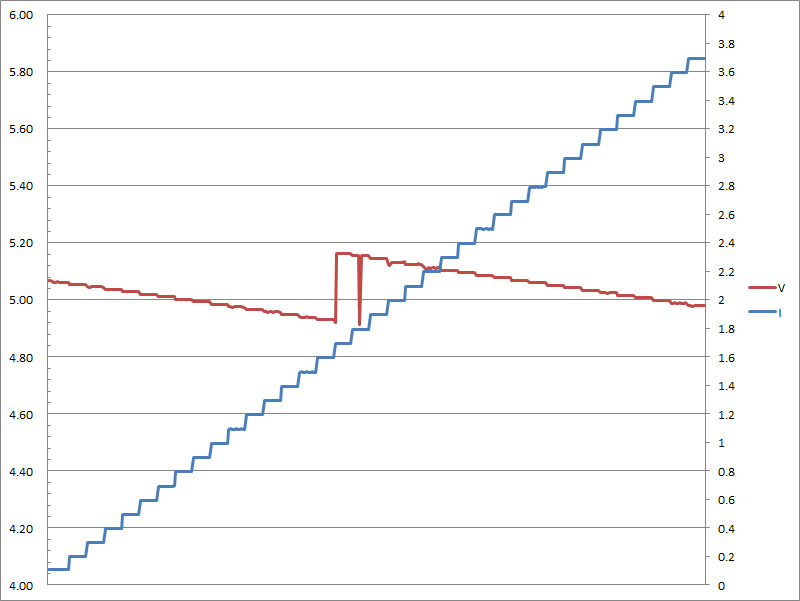

USB-C輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而降低,電流達1.7A時電壓會往上提升,但1.8A會發生電壓突然下降的情形,當輸出超過3.7A便會截止輸出

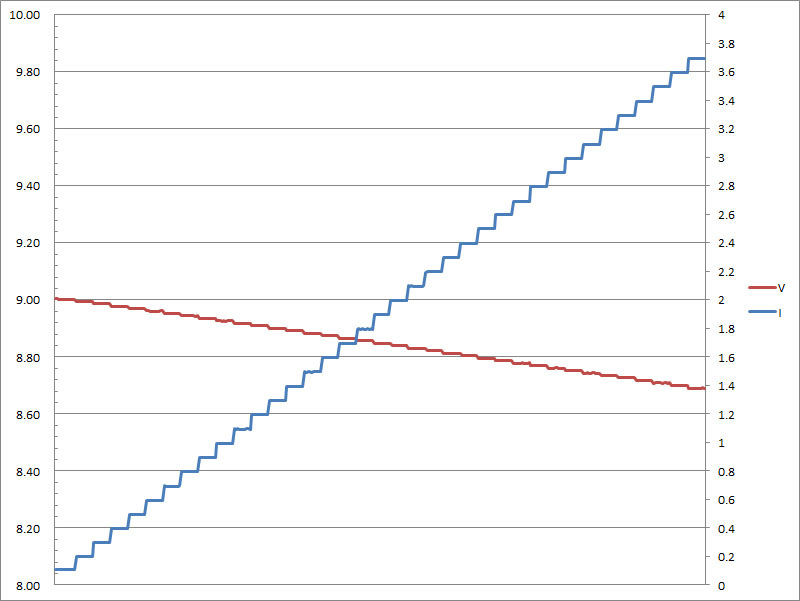

USB-C輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3.7A便會截止輸出

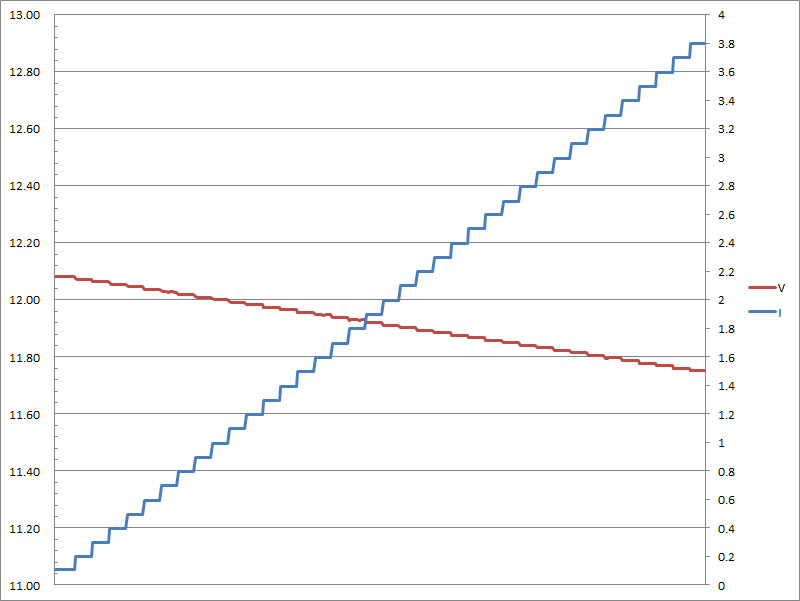

USB-C輸出埠12V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3.8A便會截止輸出

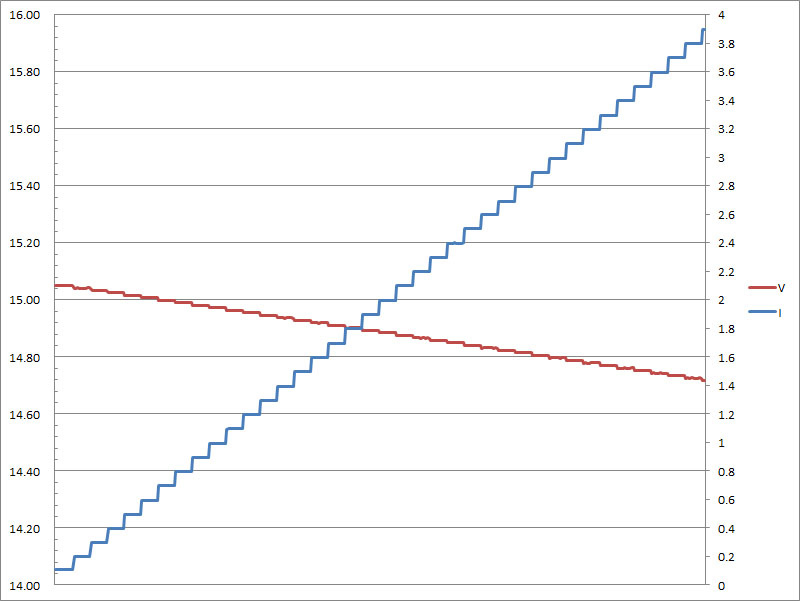

USB-C輸出埠15V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3.8A便會截止輸出

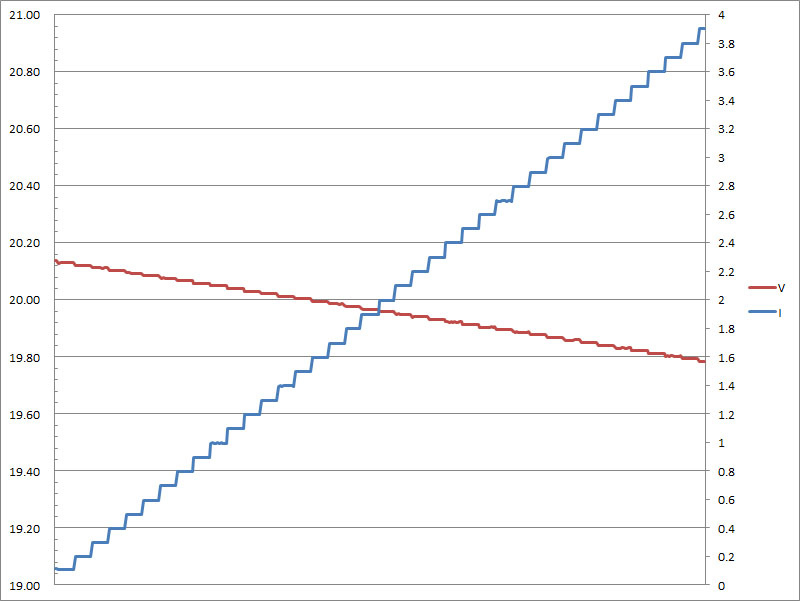

USB-C輸出埠20V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3.8A便會截止輸出

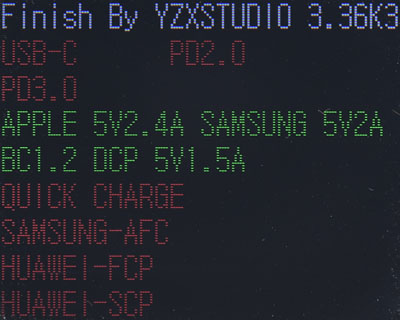

兩組USB-A輸出埠支援的充電定義均為Apple 5V/2.4A、三星5V/2A、BC 1.2、DCP 5V/1.5A


USB-A輸出埠5V空載輸出電壓如黃色數字所示

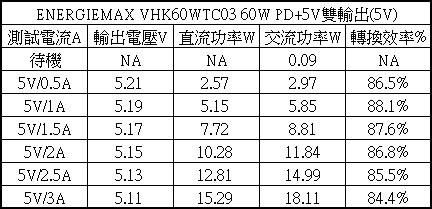

USB-A輸出埠各組輸出下轉換效率表,最高效率點出現在5V/1A,達88.1%,其他輸出效率則在最高87.6%,最低84.4%區間

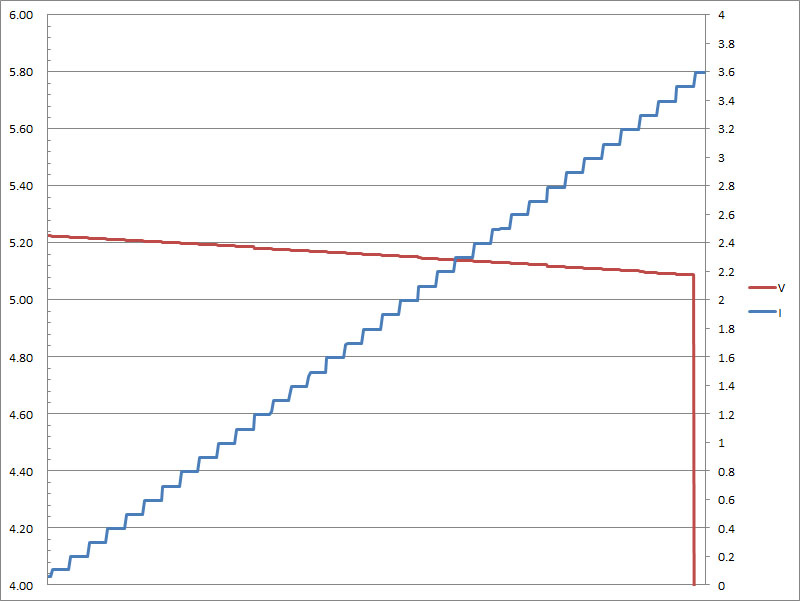

USB-A輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3.5A便會產生大幅壓降


兩組輸出電壓彼此不互相干擾

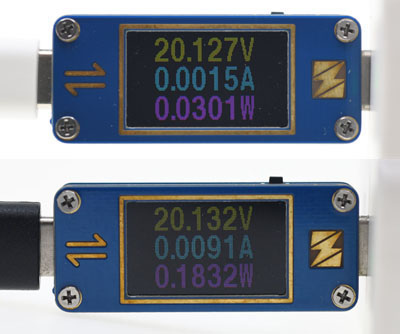

插入兩款USB-C PD轉DC插頭筆記型電腦通用充電線,均可正常觸發20V輸出

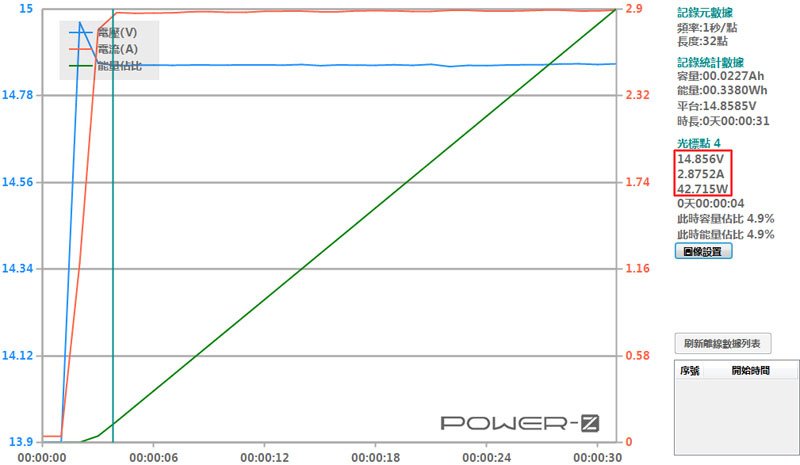

USB-C埠對紫米10號進行充電,最大功率可達42.7W

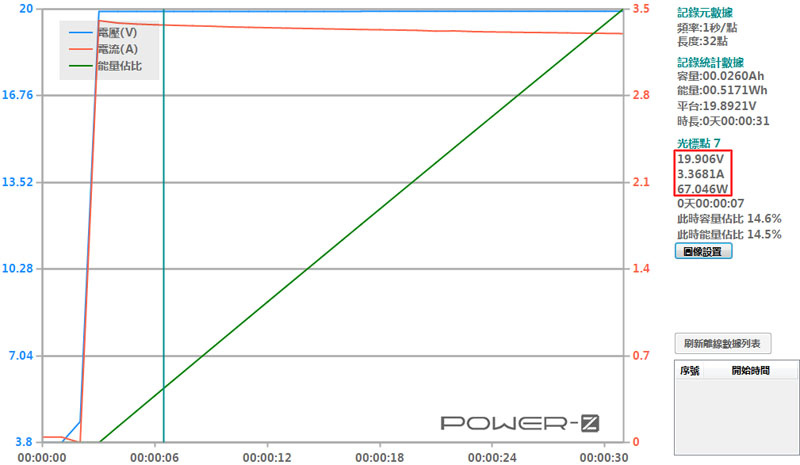

USB-C埠對全漢創意PD20000進行充電,最大功率可達67W

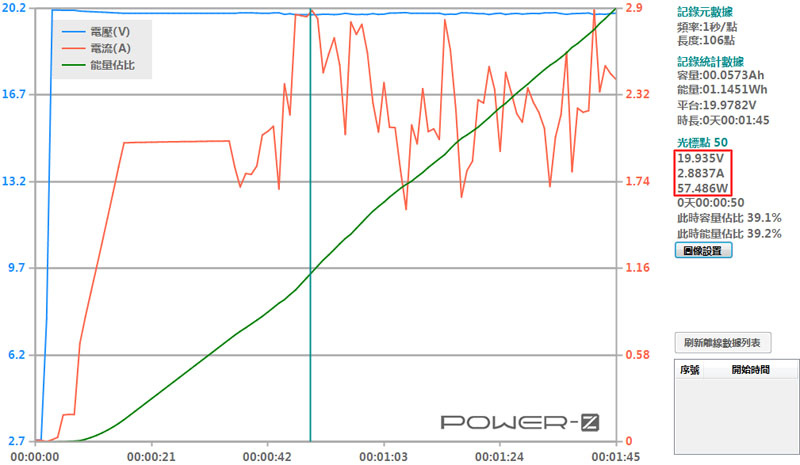

USB-C埠對HP Probook 430 G5進行充電,前半段較平滑曲線為關機狀態下充電,後半段起伏較明顯曲線為開機狀態下充電,最大功率可達57.5W


USB-C埠對HTC U11+進行充電,只能用5V進行充電,無法觸發PD/QC,最大功率12.8W


USB-C埠對三星S8進行充電,因不支援AFC,只能用5V進行充電,最大功率13.9W

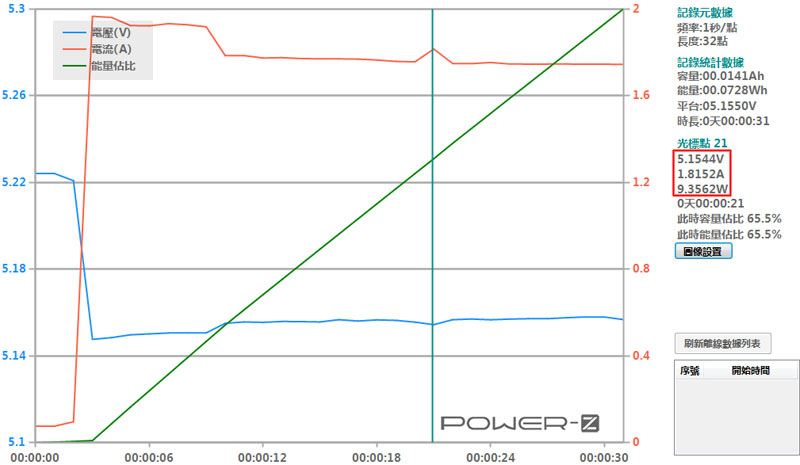

USB-A埠對Apple iPad2進行充電,最大功率可達9.4W

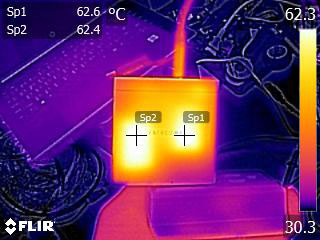

USB-C埠輸出60W(20V/3A)連續30分鐘的紅外線熱影像圖


測試總結:
1.燈號顏色會依照輸出電壓範圍不同改變顏色(藍5/9V,綠12V/15V/20V)
2.最高效率可達90%
3. USB-C輸出電壓5V會在超過1.5A進行補償
4.USB-C輸出埠無法對小米8正常充電(充一下就停止),對HTC U11+也無法正常觸發PD/QC,只能用5V進行充電

報告完畢,謝謝收看
