thinkplus 65W USB-C(PA65)充電器特色:
1.體型小巧,容易攜帶,並具備強勁的65W大功率輸出
2.支援PD(Power Delivery)及QC(Quick Charge)兩種快充技術
3.隨附一條可更換並帶有E-Mark晶片的USB-C充電線,可支援20V/5A電力傳輸

thinkplus 65W USB-C(PA65)充電器規格:
1.輸入:100-240VAC/1.5A,50/60Hz
2.輸出(PD模式):5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A,最大65W
3.輸出(QC模式):5V/9V/12V
4.本體尺寸:73x35.4x30.2mm(不含插頭突出部)
5.本體重量:121克(僅本體)

外盒正面,左上為產品名稱、輸出功率,中央為充電器外觀圖片,中央下方為商標


外盒背面印有商標、產品名稱、特色、型號、輸入/輸出規格、製造商/監製商資訊、產地、條碼


外盒左右側面分別印上商標及外觀圖片/產品名稱/輸出功率


打開外盒,插頭蓋著保護罩並包著透明膜的本體放在左側黑色泡殼中,右側印有商標的紙盒放置說明書及隨附線


包裝內容物一覽,有說明書、充電器本體、隨附USB-C to USB-C線


充電器本體為長方體外觀,長度最長的四個邊採圓角設計,外殼從中分隔成亮面黑色/霧面黑色,亮面黑色外殼處的兩個面有thinkplus標誌


USB-C插座設置在鏡面外殼頂部的中央部分


底部為不可收折固定式平行插頭


插頭之間用雷射刻印上商標、品名、型號、產地、輸入/輸出規格、委託商、製造商、認證標誌、序號


本體尺寸為73x35.4x30.2mm(不含插頭突出部)


充電器本體重量為121克


相較於另一品牌小體積65W USB-C充電器的30x30x60mm尺寸及88克重量,thinkplus這款稍大也稍重一點,且插頭還是不可收折的形式(另一品牌可將插頭收折至本體內以方便攜帶)

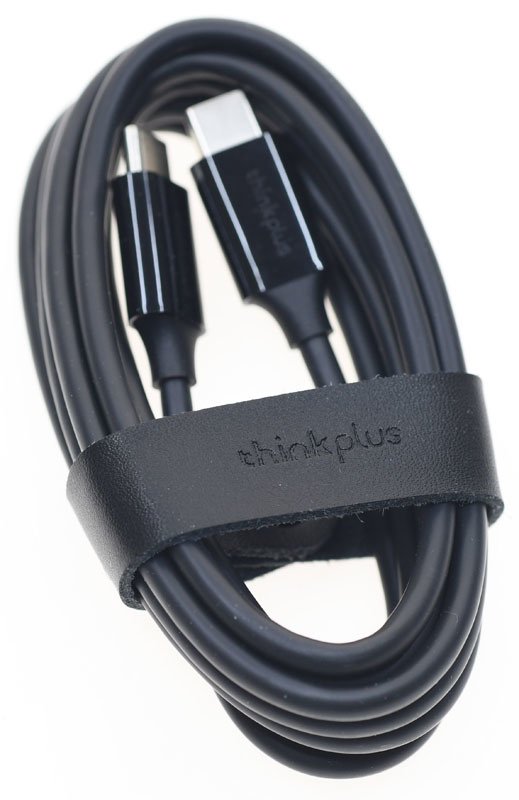

隨附一條175公分長的USB-C to USB-C線,本身附上一條類皮革材質的整線束帶,束帶上面印有thinkplus標誌
初次開箱可以聞到整線束帶有比較重的化學藥劑味道


整線束帶利用單孔+壓扣方式固定


兩邊USB-C插頭的黑色亮面塑膠護套也有thinkplus標誌


該線具備E-Mark晶片,支援20V/5A,雖然E-Mark登記線材類型為USB3.1 Gen2,但其實傳輸模式只有USB2.0


隨附線的正負極等效線阻為158.4mΩ


充電器本體加上隨附線的重量增加至168克


充電定義支援PD2.0/3.0、BC1.2、DCP 1.5A、QC2.0/3.0 5V/9V/12V,使用的線未具備5A E-Mark時最大輸出20V/3A、60W(上圖),使用具備5A E-Mark的線則有最大輸出20V/3.25A、65W(下圖)


另一款USB測試器讀取的資訊同樣也會因使用線材而異,而有不同的最大功率


支援五個PDO(電壓電流組)輸出,分別是5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A,空載輸出電壓如綠色數字所示


各組輸出轉換效率表,整體轉換效率在88.8至92.6%之間,空載輸入交流功率為0.03W


PD模式5V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.5A便會截止輸出


PD模式9V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.5A便會截止輸出


PD模式12V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.5A便會截止輸出


PD模式15V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.5A便會截止輸出


PD模式20V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.8A便會截止輸出


QC模式5V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.5A便會截止輸出


QC模式9V輸出負載測試,隨著電流增加,輸出電壓跟著上升,當輸出電流超過3.1A便會截止輸出


QC模式12V輸出負載測試,隨著電流增加,輸出電壓跟著上升,當輸出電流超過3.1A便會截止輸出


從上面測試可以看到QC模式下9V/12V輸出的過電流限制點降低至3.1A,且具備線損補償機能

對關機及開機的HP PROBOOK 430 G5均可正常充電,會觸發20V進行充電,曲線左右兩邊為關機下充電,中間波動較大處是開機下充電,最大功率可達55.8W


對小米8進行充電,會觸發9V進行充電,最大功率可達17.8W


對全漢創意PD20000行動電源進行充電,會觸發20V進行充電,最大功率可達58.8W


對HTC U11+進行充電,會觸發9V進行充電,最大功率可達19.7W


對紫米10號行動電源進行充電,會觸發15V進行充電,最大功率可達43.4W


連續輸出65W(20V/3.25A)一個小時後的本體紅外線熱影像圖



結論:
聯想thinkplus 65W迷你USB-C充電器同時支援PD及QC兩種快充,最大輸出功率65W,隨附一條具備E-Mark晶片的USB-C纜線,可支援20V/5A電力傳輸,最高轉換效率可達92%以上,PD模式下各輸出電壓也不隨電流增加而變動,不過插頭不可收折,稍微影響攜帶性,也沒有電源指示燈,無法明確得知工作狀態

報告完畢,謝謝收看
