【WYLESS】Easy EZ8紅外線感應無線充電車夾 產品特色:
1.紅外線感應+觸碰式控制的自動夾具,單手就可輕鬆放上/取下手機
2.不只是無線充電盤,也是一個車用手機架
3.無線充電可讓手機邊充邊導航,維持手機滿滿電力
4.除支援qi 5W標準充電外,也可以支援iPhone 7.5W、三星10W無線閃充

【WYLESS】Easy EZ8紅外線感應無線充電車夾 產品規格:
無線充電標準:qi
輸入電壓:5V/2A、9V/1.67A
輸出功率:5W/7.5W/10W
感應距離:10mm(最大)
產品尺寸:126x70x21mm
支援無線快充:iPhone 7.5W、三星10W無線閃充(推薦使用18W QC2.0/QC3.0車用充電器)
保固:1年

外盒正面左上有商標,右上有國泰3000萬產品責任險貼紙,中央有【WYLESS】Easy EZ8紅外線感應無線充電車夾 外觀圖,下方有產品名稱、qi無線充電聯盟認證標章、10W無線快充及紅外線感應圖示
外盒背面上方有使用情境圖,下方有英文印刷的產品各項特色及圖示、包裝內容說明、製造商資訊、認證標誌,並加貼一張中文的相關資訊貼紙


外盒左側面有無線充電/有線充電+車用手機架使用模式圖
外盒右側面有支援無線充電裝置列表,但列表內標示的HTC U11+其實不支援無線充電


包裝內容有說明書、【WYLESS】Easy EZ8紅外線感應無線充電車夾 本體、車用冷氣出風口夾具、115公分長的USB-A to USB-C充電傳輸線


【WYLESS】Easy EZ8紅外線感應無線充電車夾 本體正面兩旁左右夾具關閉時距離為5.5公分,打開時最寬距離為8公分


中央有一個印有【WYLESS】LOGO的鏡面圓盤,下方有紅外線感應窗,於通電狀態下感應到手機/物體後可打開左右夾具


正面底部的U字形手機托架有貼上止滑橡膠


正面的左右夾具內側也有貼上止滑橡膠


本體右側面頂部有狀態指示燈
本體左側面頂部也有狀態指示燈,但下方多一個銀色觸控點,於通電狀態下觸碰後可打開左右夾具


本體背面有萬向球關節鎖點以及印有品名/型號/充電標準/輸入/輸出/認證標誌/產地的貼紙,四個外殼螺絲孔用塞子塞住


本體底部有一個USB-C供電插座,提供電力給內部感應/觸碰控制自動夾具機構及無線充電板


車用冷氣出風口夾具,並附帶一個手轉式萬向球關節


夾子長度為3公分,厚度0.7公分,最寬處為1.5公分,圓盤底座與夾子內側也有貼上止滑橡膠。捏住圓盤底座按鈕可以打開夾子,最大可打開0.5公分


將夾具鎖上本體後的樣子,萬向球關節手轉部分鬆開可以調整角度/取下本體,旋緊可以固定球關節


【WYLESS】 Easy EZ8紅外線感應無線充電車夾 內部構造圖


A11發射線圈與實際正面外殼鏡面圓盤的位置差異,實際線圈中心距離底部托架有7.5公分
(鏡面圓盤商標距離底部托架為6.5公分)


將固定A11發射線圈的白色塑膠固定座取下,可以看到藏在上半部左右兩邊的指示用LED,同時白色塑膠固定座頂端也充當左右兩側指示用LED的柔光罩


取下線圈固定座及無線充電控制板後,就可以看到夾具動作機構、感應/觸碰控制板及帶減速齒輪箱的馬達,齒輪箱使用金屬齒輪,確保耐用性
使用紅外線發射器/接收器來感應手機靠近,經新唐N76E003AT20微控制器及RZ7889馬達控制IC來驅動馬達打開左右兩邊夾具,之後將夾具合攏固定手機。當手指觸摸左側下方觸控點,就再度打開夾具讓使用者可以取下手機,之後自動關閉夾具。左右兩邊夾具透過彈簧張力固定,電源中斷時夾具仍會維持合攏狀態避免手機掉落,使用者也可以徒手將其打開


無線充電控制板,採用新唐N76E003AT20微控制器,搭配AO4803A MOSFET及WSP9926A MOSFET組成H橋驅動,經電容連接A11發射線圈,並使用LM358DR作為接收端資料交換及感應線圈電流的運算放大器,來組成5W/7.5W/10W無線充電發射器


無線充電5W傳輸時USB-C輸入端的電壓與電流曲線紀錄,紅線尖波處是觸發到夾具動作導致電流上升


無線充電7.5W傳輸時USB-C輸入端的電壓與電流曲線紀錄,紅線尖波處是觸發到夾具動作導致電流上升


無線充電10W傳輸時USB-C輸入端的電壓與電流曲線紀錄,紅線尖波處是觸發到夾具動作導致電流上升


【WYLESS】Easy EZ8紅外線感應無線充電車夾 於5W/7.5W/10W三種功率下的傳輸效率表,最低有64%效能,最高大於70%


使用10W輸出一小時後的本體正面紅外線熱影像圖


通電後【WYLESS】Easy EZ8紅外線感應無線充電車夾 兩旁指示燈會顯示紅色,若手機不支援無線充電,就不會變成藍色(圖中放置手機為小米8)


底部托架中央的開口可以露出手機USB埠,即使手機不支援無線充電,也可以使用有線方式充電,這時【WYLESS】Easy EZ8紅外線感應無線充電車夾 就當作一個車用紅外線感應/觸碰控制自動夾具手機架


兩側指示燈在無線充電運作時是點亮藍燈,當裝置充飽後藍燈會熄滅(圖中放置手機為三星S8)


三星S8放上【WYLESS】Easy EZ8紅外線感應無線充電車夾,可正常啟動無線閃充


【WYLESS】Easy EZ8紅外線感應無線充電車夾 放上手機、開啟無線充電與取下手機的影片(無聲音)

【WYLESS】Easy EZ8紅外線感應無線充電車夾實際裝上車的樣子,先將夾具固定在車上冷氣出風口處,然後再把插好USB-C充電傳輸線的本體鎖上萬向球關節,挑選安裝位置時須注意不要擋到中控台按鈕/操作面板,也要預留兩旁夾具的動作範圍

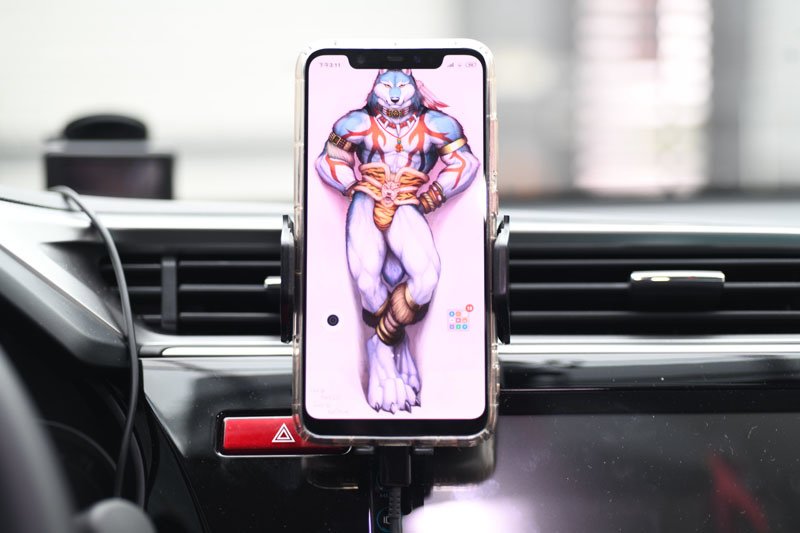

裝在冷氣出風口的【WYLESS】Easy EZ8紅外線感應無線充電車夾 放上小米8手機示意圖,因為安裝車輛的冷氣出風口比較接近緊急警告燈按鈕及音響面板,所以會稍微阻擋到


因為小米8不支援無線充電,所以把【WYLESS】Easy EZ8紅外線感應無線充電車夾 當成車用手機架使用,並使用有線方式充電


【WYLESS】Easy EZ8紅外線感應無線充電車夾 裝在車上時放上/取下手機的影片(有聲音)

結論:
【WYLESS】Easy EZ8紅外線感應無線充電車夾 不只是無線充電盤,也是一個車用手機架,透過紅外線感應+觸碰式自動夾具,單手就可輕鬆放上/取下手機,支援qi 5W標準充電,也支援iPhone 7.5W、三星10W無線閃充,讓手機邊充邊導航,維持手機滿滿電力

貼心小提醒:即使把手機固定在手機架上,駕駛車輛中(行駛、停紅燈、塞車)請勿操作手機,需要操作手機時,請把車輛停妥於路邊未違規區域,拉起手剎車,再進行操作

注意事項:【WYLESS】Easy EZ8紅外線感應無線充電車夾 本體不防水,只適合用在不會淋到雨的車內空間

了解更多【WYLESS】Easy EZ8 紅外線感應無線充電車夾:https://www.wyless.co/easy-ez8

報告完畢,謝謝收看
