ISDT Q6 PRO是一款智慧平衡充電器,可攜帶式設計適用於遙控及飛行現場等外出場合充電,可由外部7-32V直流電源供電,對NiMH、NiCd、Pb、Li-Ion、LiPo、LiHv、LiFePO4等遙控模型常見電池,進行平衡充電、放電、保存等三大功能。Q6配置一個可視角度良好的IPS液晶螢幕,用來顯示詳細參數及任務進行過程。Q6可透過後續韌體升級,改善/提升裝置功效及顯示資訊

ISDT Q6 PRO規格:
輸入電壓:DC7-32V
最大輸入電流:15A
充電電壓:DC0-30V
充電電流:0.1-14A
放電電流:0.1-3A
最大充電功率:300W
最大放電功率:8W
平衡電流:1A/Cell
平衡串數:1-6S
支援電池類型:Li-Ion/LiPo/LiHV/LiFePO4(1-6S)、NiMH/NiCd(1-16S)、Pb(1-12S)
顯示幕:2.4吋320×240 IPS LCD
操作環境溫度:0°C–40°C
儲存環境溫度:-20°C–60°C
外型尺寸:80x80x33.5mm
重量:119克

外盒正面,右上方有ISDT商標,左下方有Q6系列字樣


頂部側面有產品名稱、顏色


底部側面警告訊息,提醒使用者不可在無人監看下使用充電器、電池處置不當會有嚴重危害、使用前詳讀說明書、裝置使用中可能會發熱、只在涼爽及通風環境使用本裝置並遠離可燃物、若不依照安全守則可能會導致財物損失及人員受傷


左側面有序號條碼、認證標章、產地標示


右側面有ISDT商標

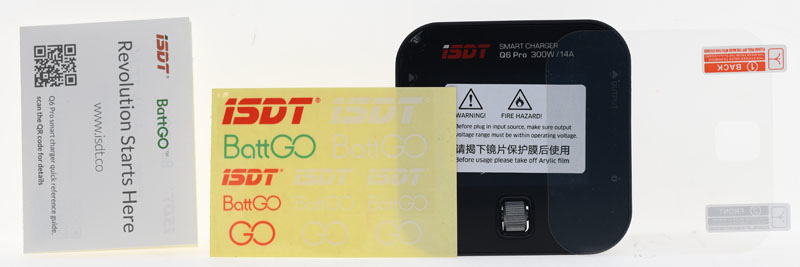

包裝內容,有使用說明書、裝飾貼紙、Q6 PRO充電器本體、螢幕保護貼

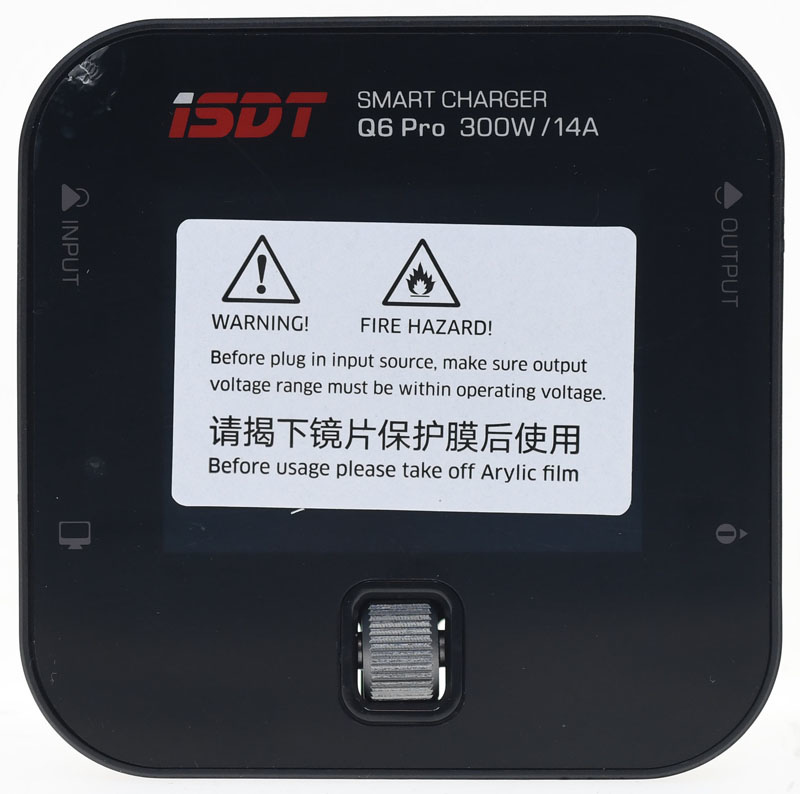

本體正面彩色螢幕貼上保護膜,保護膜上有”插入電源前確認其電壓範圍於正常操作範圍中”的警告訊息

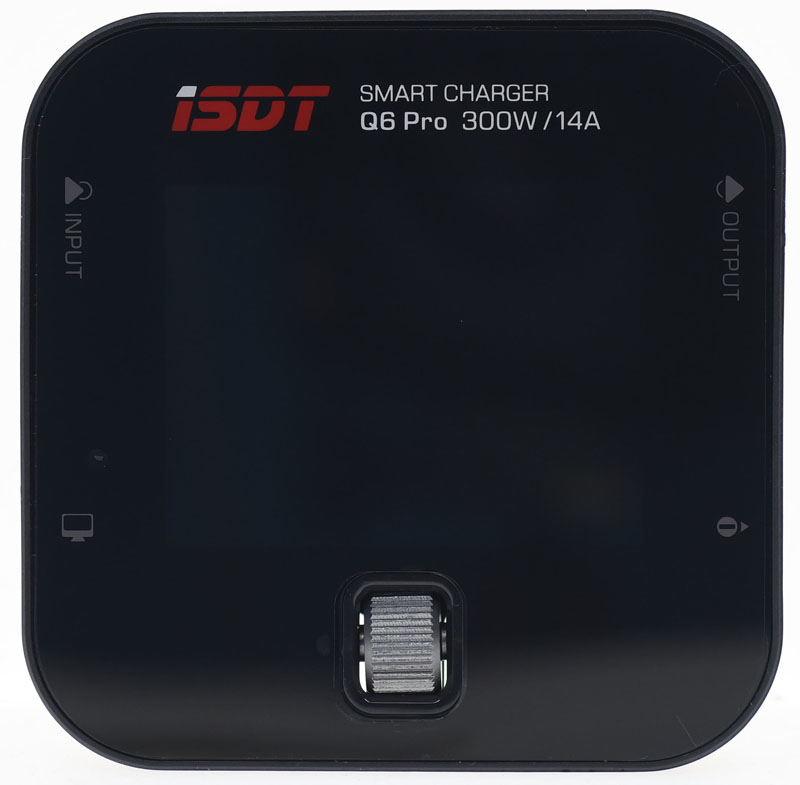

正面左邊標註輸入、韌體升級/分享連線圖示,中央是彩色螢幕,下方是滾輪,右邊標註輸出、平衡插頭負極標示
環境光感應器位於左邊中間偏下的圓點處

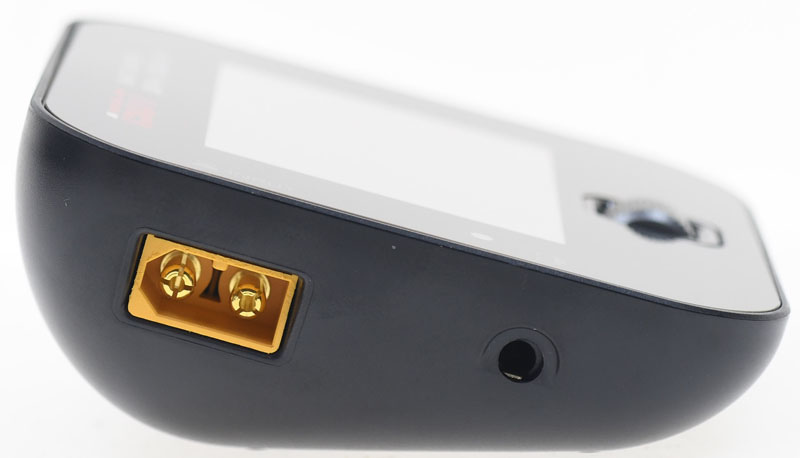

本體左側面,左側為電源輸入的XT60連接器,右側3.5mm四線插孔用於韌體升級/分享


本體右側面,右側為輸出用XT60連接器,因Q6 PRO支援BattGO,所以其XT60連接器內部卡榫變成金屬導體,用來連接及讀取BattGO電池組晶片資訊。左側為1-6S用平衡接頭,可對應2S/3S/4S/5S/6S電池配置

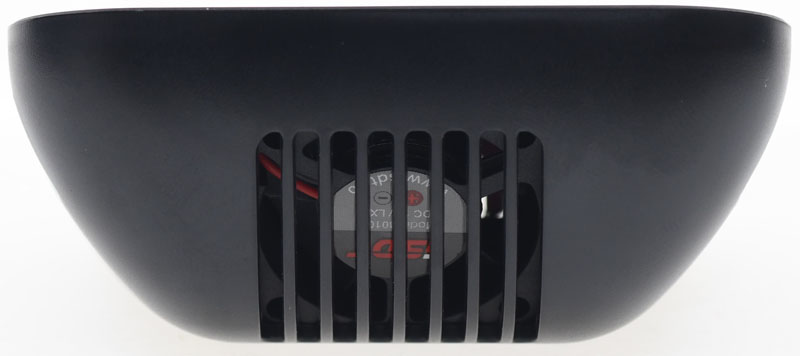

本體後方有散熱用風扇出風口
內部溫度升高後,風扇會開始轉動,小尺寸高轉速風扇運轉時發出的聲音比較明顯

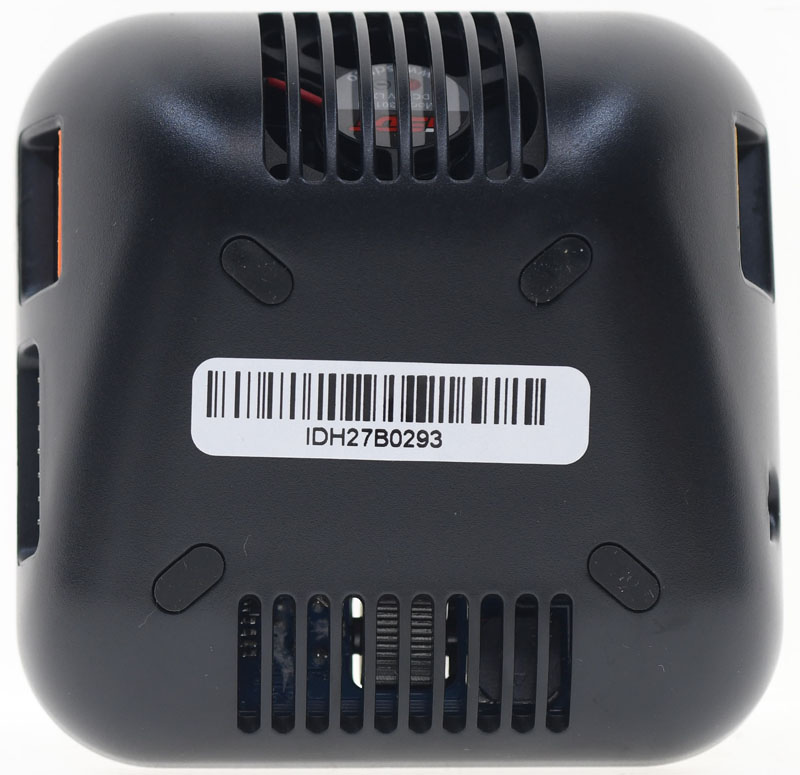

本體底部有防滑膠墊、序號條碼貼紙、散熱用出風口(上)、進氣口(下)


螢幕上方的商標、名稱及型號標示

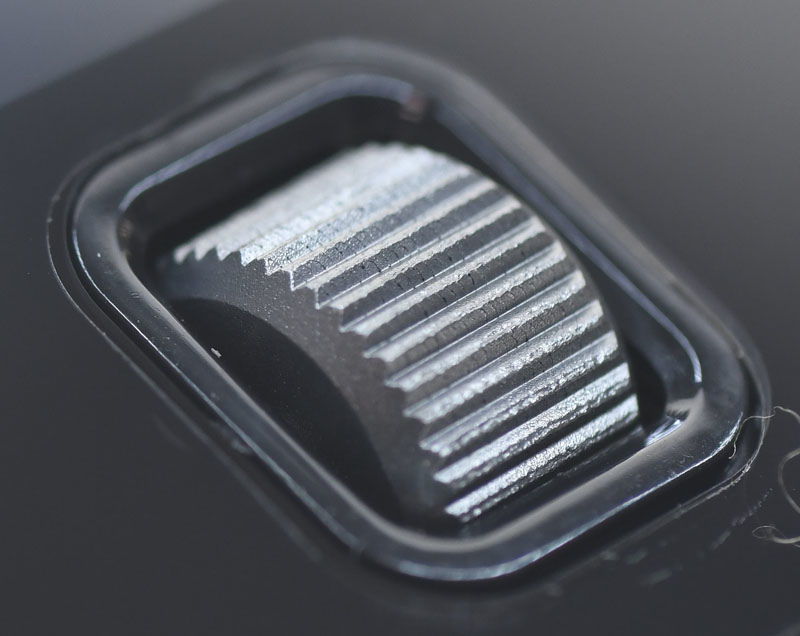

正面下方中央的滾輪,可用來操作上下滾動及按鍵


接上電源後,於待機狀態下,長按滾輪鍵會出現系統設定選單
Language:設定語言,可設定英文/簡體中文
Firmware Sharing:當兩台同型號Q6的韌體版本不同時,可以使用3.5mm四線式傳輸線連接兩者,透過此功能將新版韌體分享至舊版韌體裝置上
BattGO:搭配ISDT智慧電池時,可由此觀看智慧電池晶片內所記錄的電池相關資訊

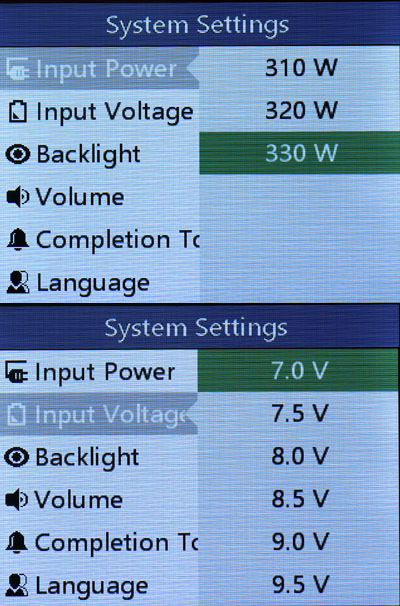

Input Power:最大輸入功率限制
Input Voltage:最低輸入電壓限制,使用電池作為電力來源時的低電壓保護功能,避免提供電力的電池過放電


Backlight:螢幕背光調節,可選高/中/低/自動,設為自動時會透過螢幕旁光感應器,依環境光源自動調整亮度
Volume:蜂鳴器音量調節,可選高/中/低/關閉
Completion Tone:完成時提示聲,可選單次/重複

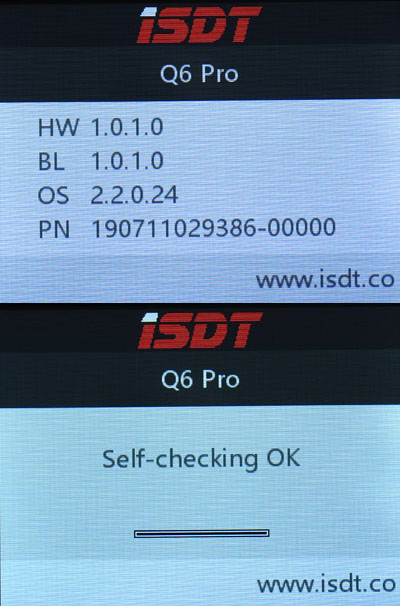

System Information:顯示系統硬體/韌體相關訊息
System Self-Checking:系統自我檢測

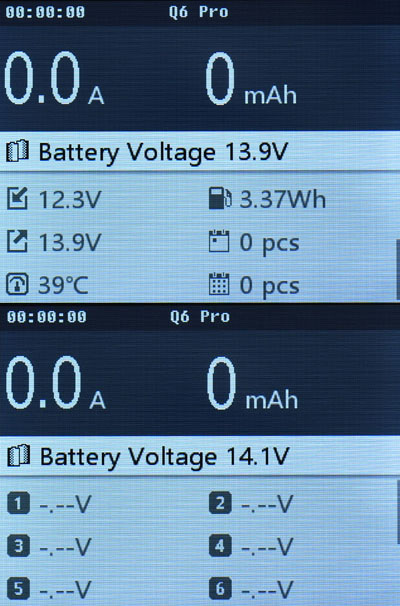

將充電器連接至電源,待自我檢測完成後,充電器就會進入待機狀態畫面,畫面上方顯示深灰色底色,顯示任務經過時間、目前電流及mAh,中央顯示連接電池電壓,下方顯示輸入電壓、輸出電壓、溫度、充電器此次通電輸出Wh、充電器此次通電完成充電數、充電器累積完成充電總次數
這時上下旋轉滾輪,會顯示1-6S電池電壓(需連接平衡接頭才可正常顯示)


待機畫面下短按一下滾輪鍵就可叫出任務設定選單

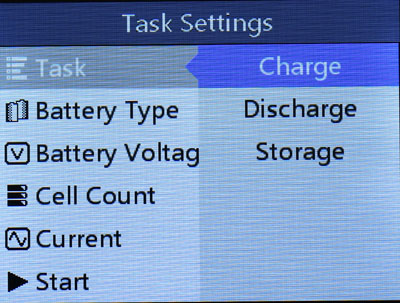

Task:執行任務類型,可選Charge充電、Discharge放電、Storage儲存

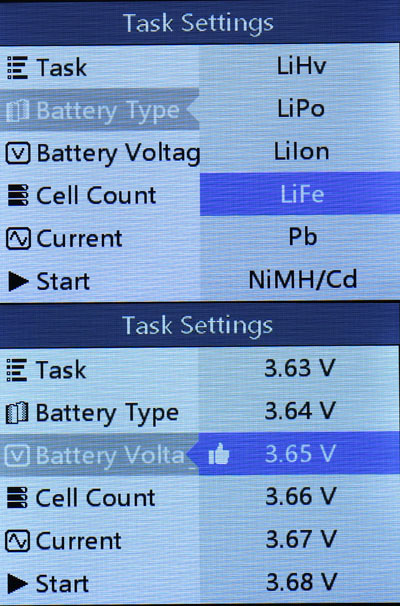

Battery Type:電池種類選擇,可選LiHV/LiPo/Li-Ion/LiFePO4(1-6S)、Pb、NiMH/NiCd
Battery Voltage:單體電池充電截止電壓微調,可調範圍±0.05V,前面有讚圖示的表示是推薦設定值

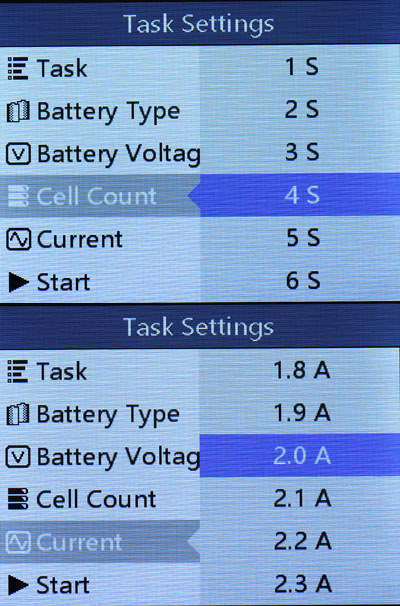

Cell Count:電池串數,LiHV/LiPo/Li-Ion/LiFePO4(1-6S)、Pb(1-12S)、NiMH/NiCd(1-16S),若有插入平衡接頭,此選項為自動偵測無需設定
Current:電流選擇,充電時可設定0.1-14A,放電時可設定0.1-3A
設定完成後,選擇最下方Start就會開始執行

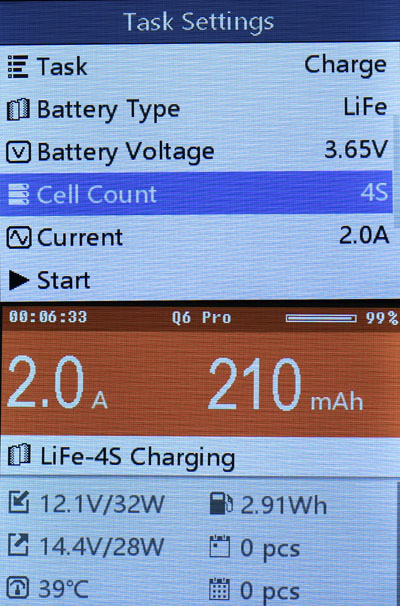

充電任務,以下示範對LiFePO4電池進行充電,四串配置,充電截止電壓3.65V,充電電流2A
開始充電時,畫面上方會變成橘色底色,顯示任務經過時間、進行百分比、目前充電電流及已充入mAh,中央顯示LiFe-4S Charging,下方顯示工作參數,例如輸入電壓/功率、輸出電壓/功率、溫度、充電器此次通電輸出Wh、充電器此次通電完成充電數、充電器累積完成充電總次數
這時上下旋轉滾輪,會在電池電壓、電池內阻、工作參數顯示畫面之間切換(需連接平衡接頭才可正常顯示)
若是被充電池已經過放,充電器檢測到電池電壓低於預充電壓時,會先使用0.1A小電流對電池進行激活修復,待電池電壓大於預充電壓後,才會以任務設定充電電流進行充電,可保護過放電池避免發生異常
內阻測量功能,充電器在連接平衡接頭,以平衡方式充電時才會進行電池內阻測量及計算,充電器對電池進行內阻測量時,會瞬間調整充電電流,用於判斷電池內阻。由於內阻測量方式,測試數據會有別於使用內阻測量儀所測得數據,比較適合判斷電池組內各電池性能一致性或是不同電池組間性能比較參考
充電結束後,畫面上方會變成綠色,表示目前各電池壓差小於20mV,若急著用電池時,顯示綠色就可停止充電,若變成綠色後繼續充電,充電器會繼續對電池進行平衡,當各電池壓差小於10mV,畫面上方會變成藍色,如果被充電池的一致性很好,則可能會從橘色跳過綠色直接變成藍色

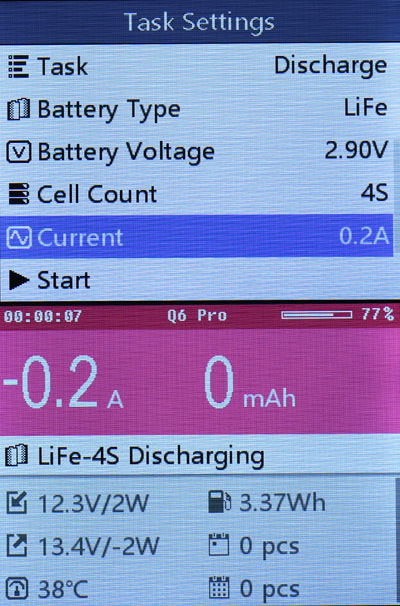

放電任務,以下示範對LiFePO4電池進行放電,四串配置,放電截止電壓2.9V,放電電流0.2A
開始充電時,畫面上方會變成粉紅色底色,顯示任務經過時間、進行百分比、目前電流(顯示負值表示放電中)及已放出mAh,中央顯示LiFe-4S Discharging,下方顯示工作參數,例如輸入電壓/功率、輸出電壓/功率(顯示負值表示放電中)、溫度、充電器此次通電輸出Wh、充電器此次通電完成充電數、充電器累積完成充電總次數
為了節省時間,放電任務過程中不會對電池進行精確平衡,所以任務結束後電池電壓可能會與設定電壓略有差異

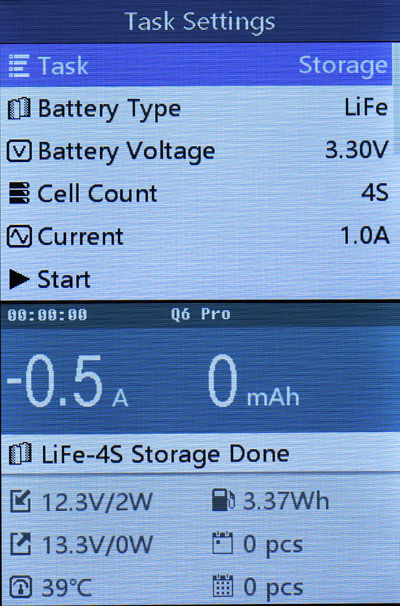

儲存任務,以下示範對LiFePO4電池進行儲存準備,四串配置,儲存電壓3.3V,電流1A
儲存任務時,畫面上方會變成淺灰色底色,顯示任務經過時間、目前電流(顯示負值表示放電中)及mAh,中央顯示LiFe-4S Storage Done表示已經完成,下方顯示工作參數,例如輸入電壓/功率、輸出電壓/功率、溫度、充電器此次通電輸出Wh、充電器此次通電完成充電數、充電器累積完成充電總次數
為了節省時間,儲存任務過程中不會對電池進行精確平衡,所以任務結束後電池電壓可能會與設定電壓略有差異

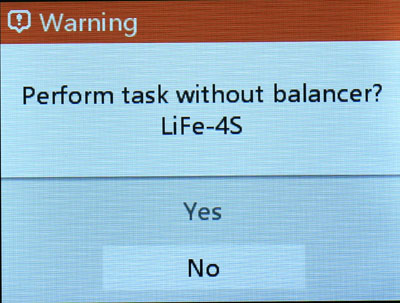

對電池充電時,若未連接平衡接頭,開始前充電器會顯示警告訊息,確認是否以非平衡模式開始進行

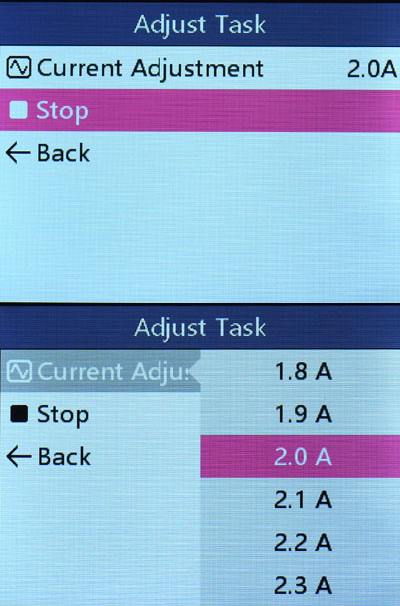

任務進行中,短按滾輪鍵,可調整電流值或是停止任務
任務進行中,長按滾輪鍵會直接停止目前任務

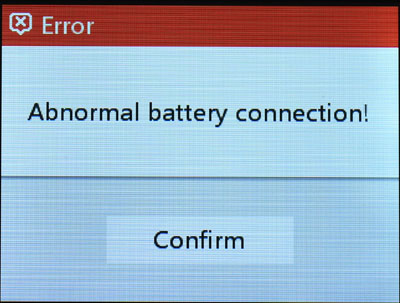

若是任務進行到一半電池脫離,充電器會出現警告訊息


附註:
充電器預設各類電池的額定電壓/滿充電壓/放電電壓/預充電壓/支援串數/儲存電壓
NiCd/NiMH:額定電壓1.2V、滿充電壓1.4V、放電電壓1.1V、預充電壓0.9V、支援1-16串
Pb:額定電壓2V、滿充電壓2.46V、放電電壓1.9V、預充電壓1.8V、支援1-12串
Li-Ion:額定電壓3.6V、滿充電壓4.1V、放電電壓3.2V、預充電壓2.9V、支援1-6串、儲存電壓3.7V
LiPo:額定電壓3.7V、滿充電壓4.2V、放電電壓3.3V、預充電壓3.0V、支援1-6串、儲存電壓3.8V
LiFePO4:額定電壓3.2V、滿充電壓3.65V、放電電壓2.9V、預充電壓2.6V、支援1-6串、儲存電壓3.3V
Li-HV:額定電壓3.8V、滿充電壓4.35V、放電電壓3.4V、預充電壓3.1V、支援1-6串、儲存電壓3.85V
為不同類型電池選擇充電參數時必須謹慎,否則可能會損壞電池,甚至造成火災或爆炸

報告完畢,謝謝收看
