產品特點:
1.採用GaN(氮化鎵)新型半導體材料,可縮小體型,提高產品效率,降低發熱損失
2.雙組USB-C埠,支援PD快充協議
3.Intelligent Power Allocation智慧電力分配,雙埠同時輸出可30W+30W快充,單埠輸出可獲得完整60W輸出
4.小體積搭配折疊式插頭,方便攜帶,適合旅行使用

產品規格:
型號:A2029
輸入:AC100-240V,1.7A,50/60Hz
單埠輸出:5V/3A、9V/3A、15V/3A、20V/3A,最大60W
雙埠同時輸出:每埠5V/3A、9V/3A、15V/2A、20V/1.5A,最大30W
尺寸:68x69x28mm
重量:178克

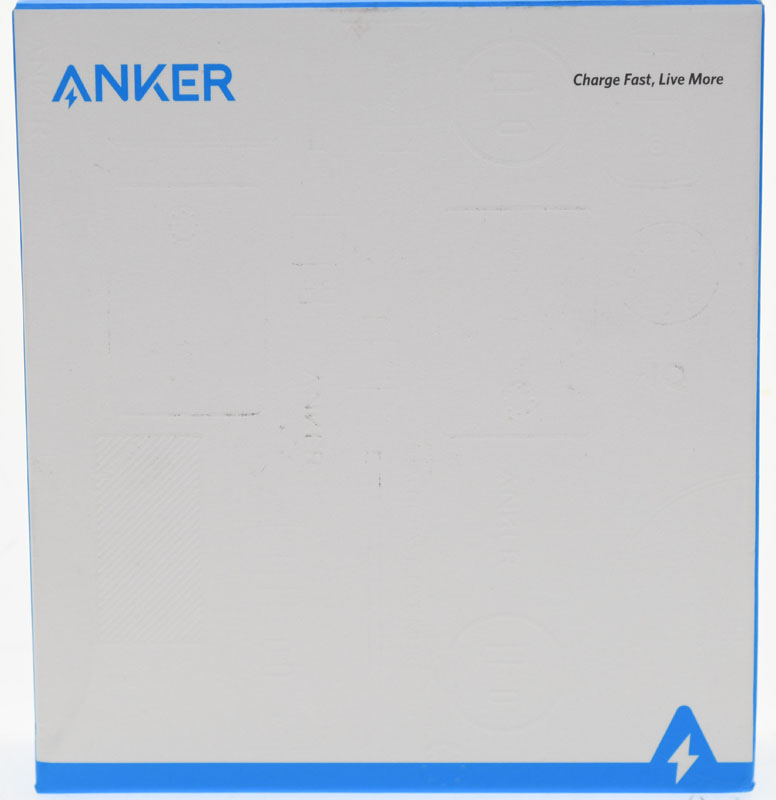

外盒正面,純白色封面左上角有ANKER商標,右上角有”Charge Fast,Live More”標語

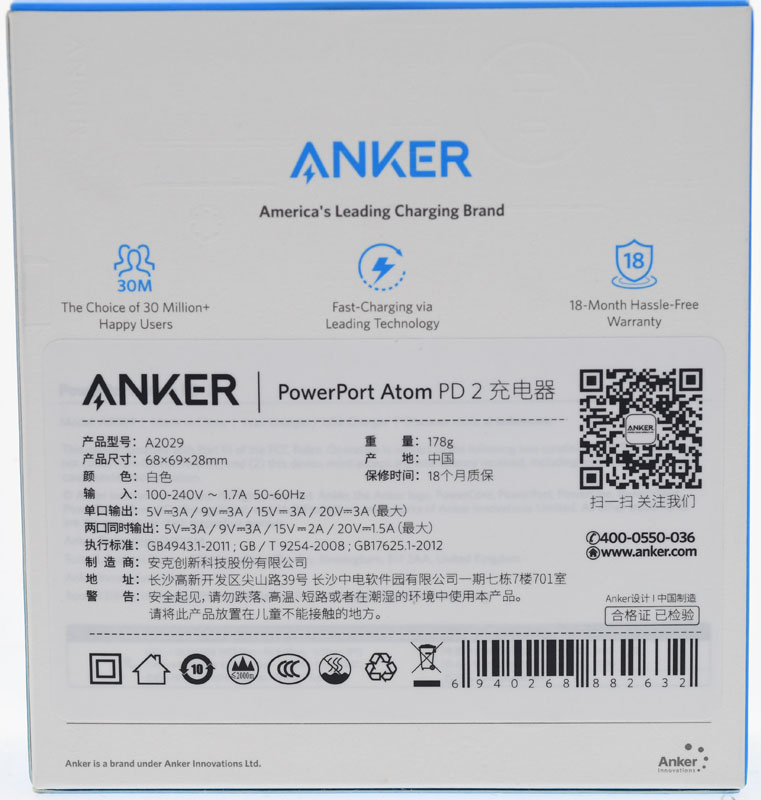

外盒背面有產品資訊貼紙及認證標章,此充電器提供18個月保固

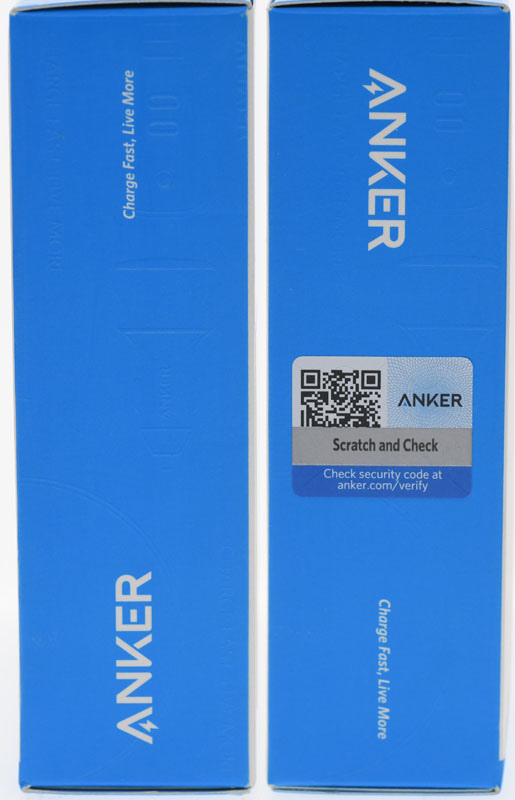

外盒左右側面印上ANKER商標、防偽驗證標籤(刮開銀漆可上網驗證)

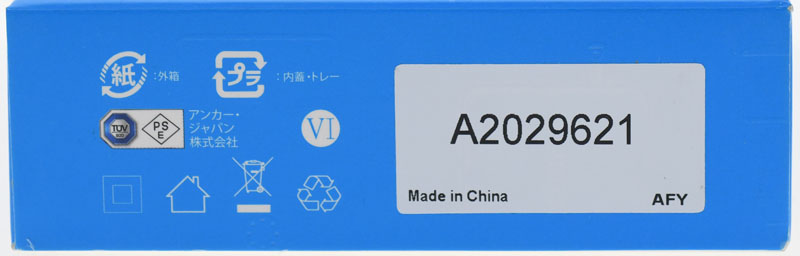

外盒底部有認證標章、型號、產地

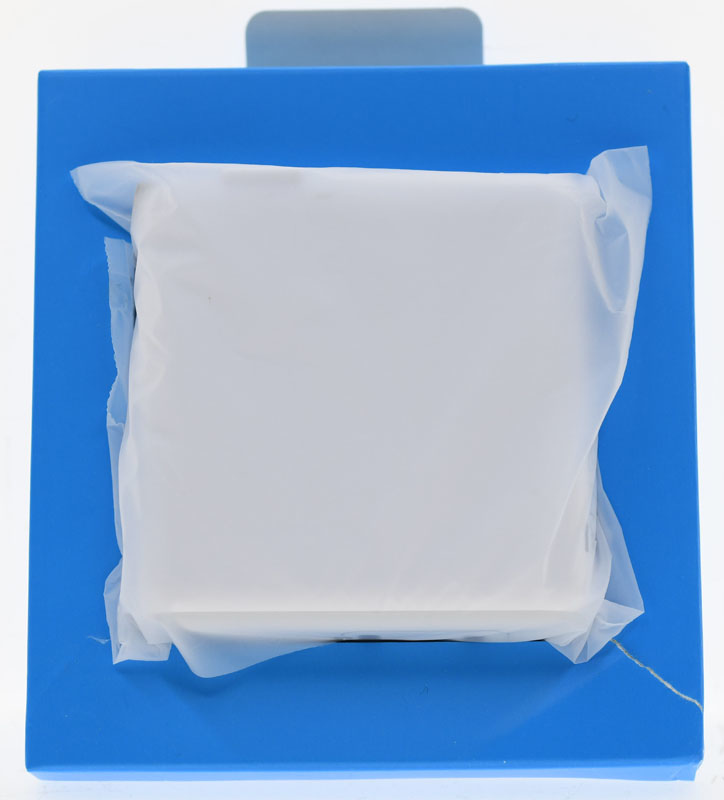

充電器本體放在塑膠袋中,並放在藍色紙製框架內

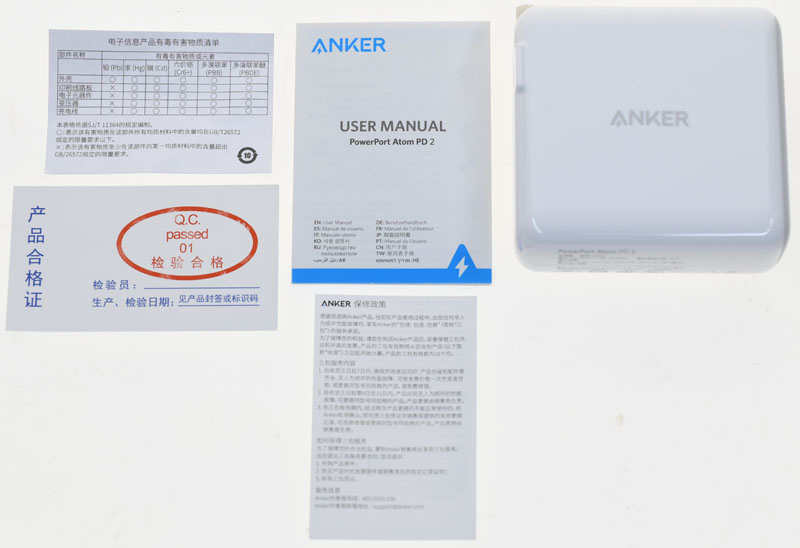

包裝內容有充電器本體、使用說明書、保固條款說明,有害物質列表、產品合格證

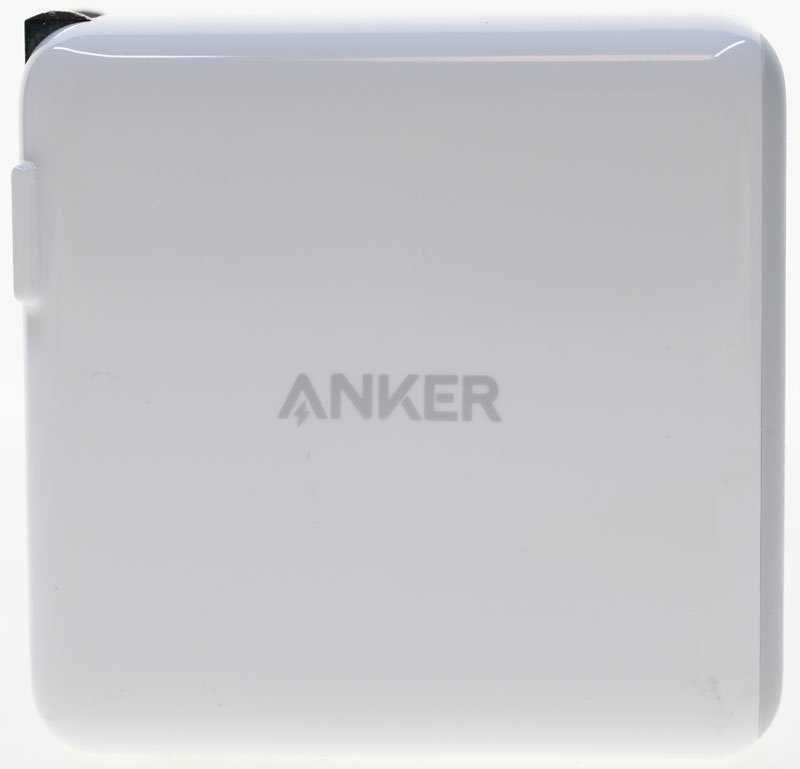

ANKER PowerPort Atom PD 2本體,採白色亮面外殼,並印上ANKER商標

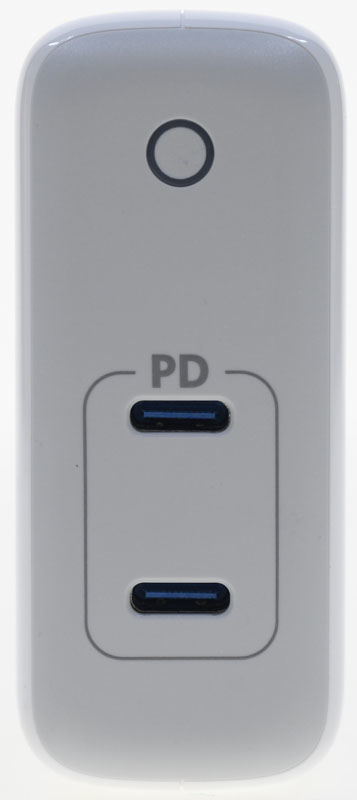

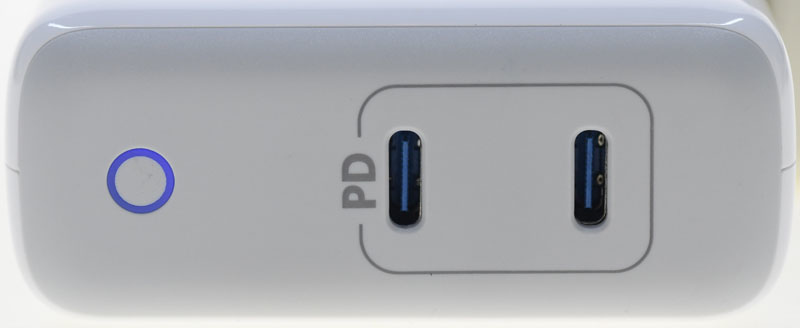

指示燈、兩個USB-C輸出埠設置在本體頂部灰色弧面區域內

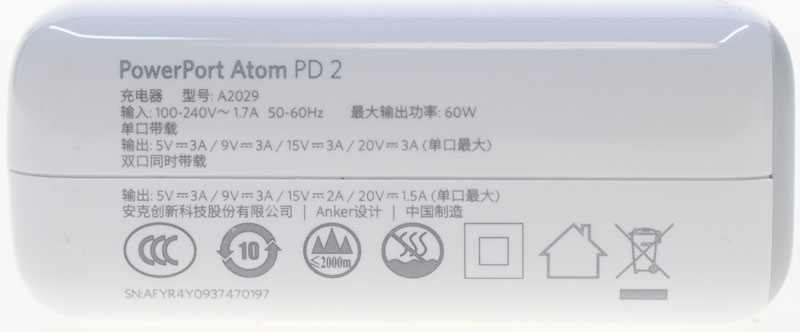

產品名稱、規格、製造商、認證標誌等印在本體側面

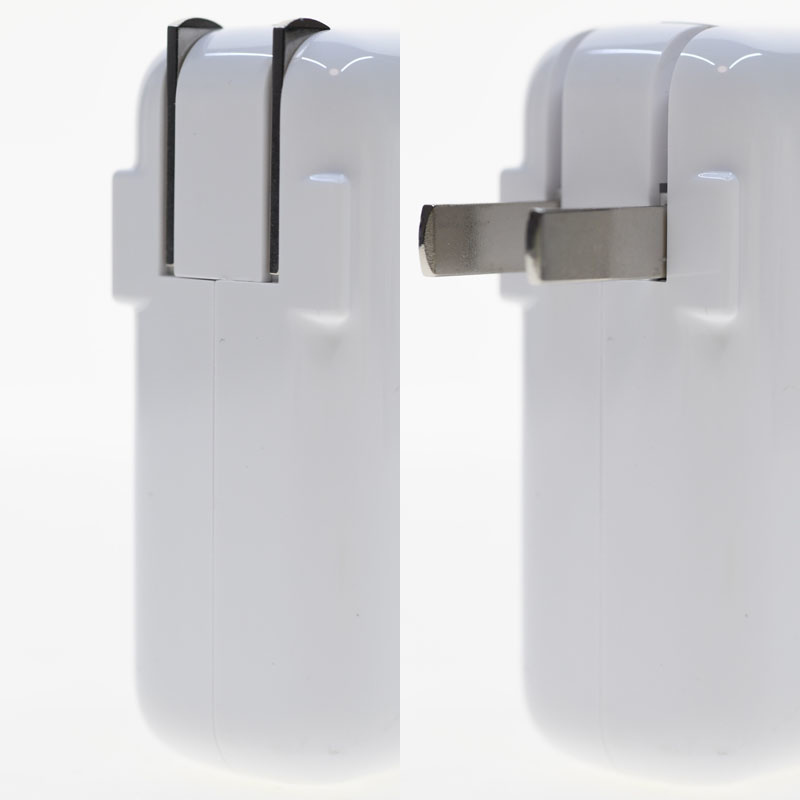

採用可折疊式插頭設計


本體尺寸為69.5x68.5x29.1mm

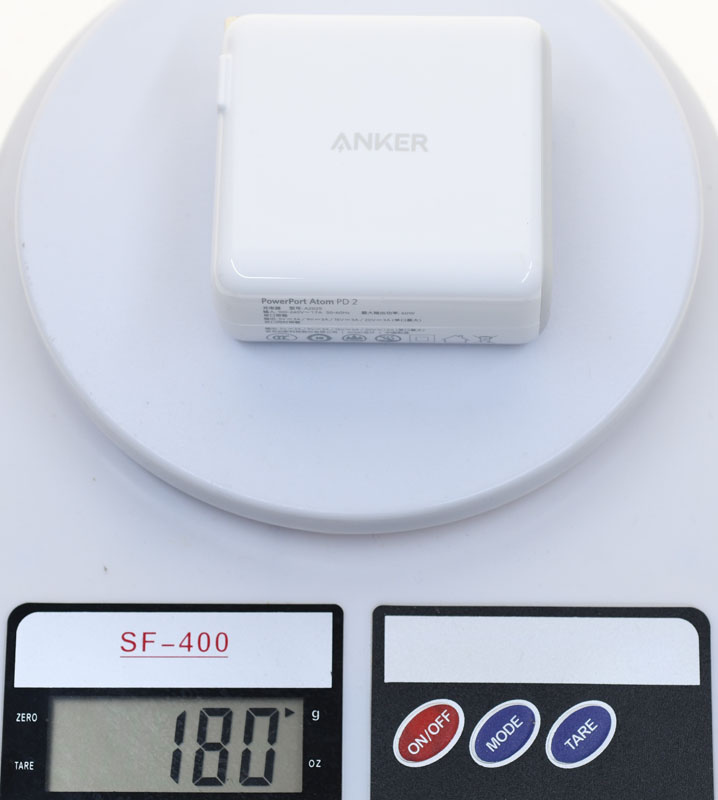

本體重量為180克


通電後連接埠上方圓圈處會點亮藍光,表示交流電源輸入正常
以下測試,靠近PD印刷字樣的是上USB-C埠,靠近下方的是下USB-C埠

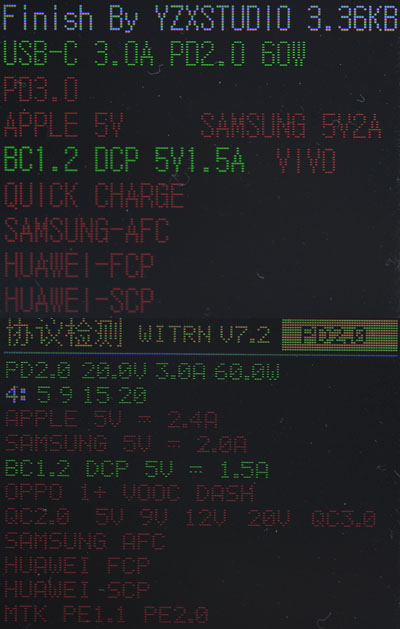

單輸出時,上/下USB-C埠充電定義均支援PD2.0輸出60W、BC1.2、DCP 1.5A


單輸出時,上/下USB-C埠均支援四個固定電壓電流組,分別是5V/3A、9V/3A、15V/3A、20V/3A

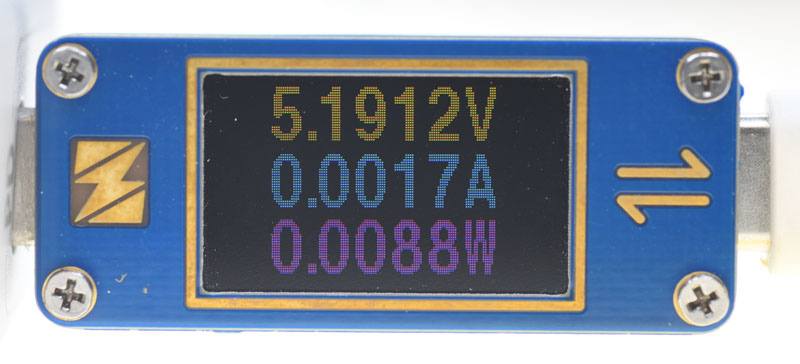

上USB-C埠空載輸出電壓如每格黃色數字所示


下USB-C埠空載輸出電壓如每格黃色數字所示,其空載電壓比上USB-C埠略低


單輸出時,上USB-C埠(左)各組輸出轉換效率表,整體轉換效率在64.3%至90.1%之間
單輸出時,下USB-C埠(右)各組輸出轉換效率表,整體轉換效率在63.9%至89.9%之間
空載下交流輸入功率為0.2W

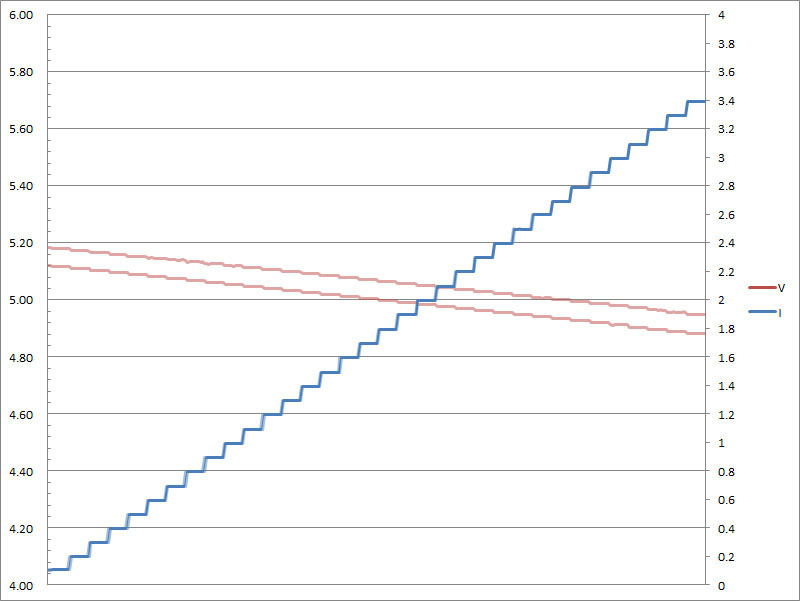

單輸出時5V輸出負載測試,隨著電流增加,輸出電壓呈現下降,當輸出電流超過3.4A便會截止輸出

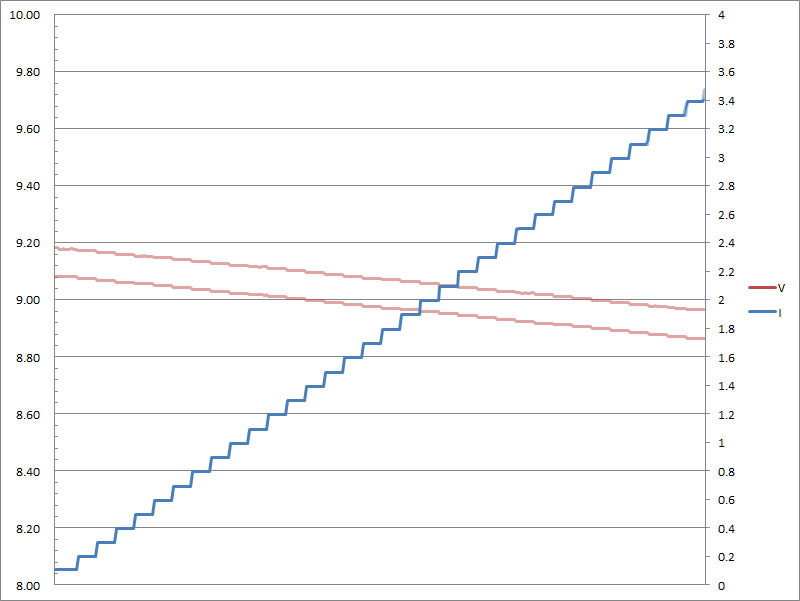

單輸出時9V輸出負載測試,隨著電流增加,輸出電壓呈現下降,當輸出電流超過3.4A便會截止輸出


單輸出時15V輸出負載測試,隨著電流增加,輸出電壓呈現下降,當輸出電流超過3.4A便會截止輸出

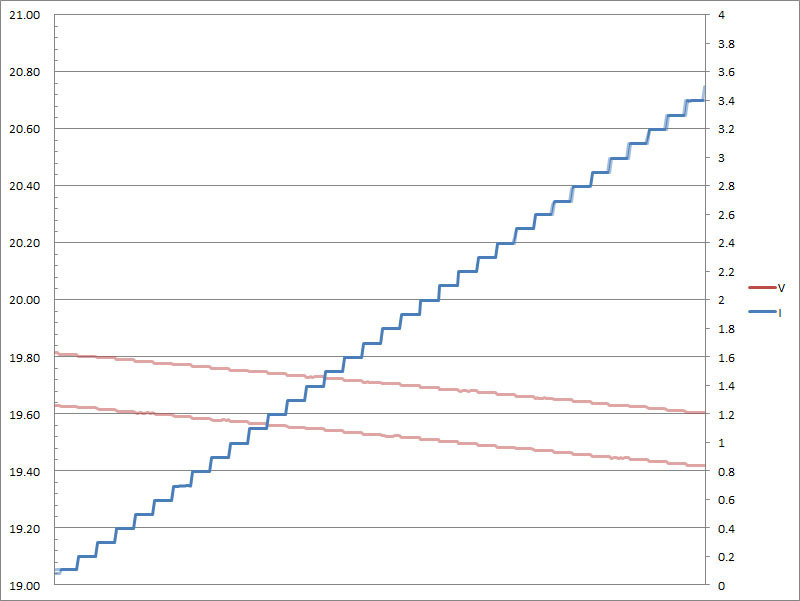

單輸出時20V輸出負載測試,隨著電流增加,輸出電壓呈現下降,當輸出電流超過3.4A便會截止輸出

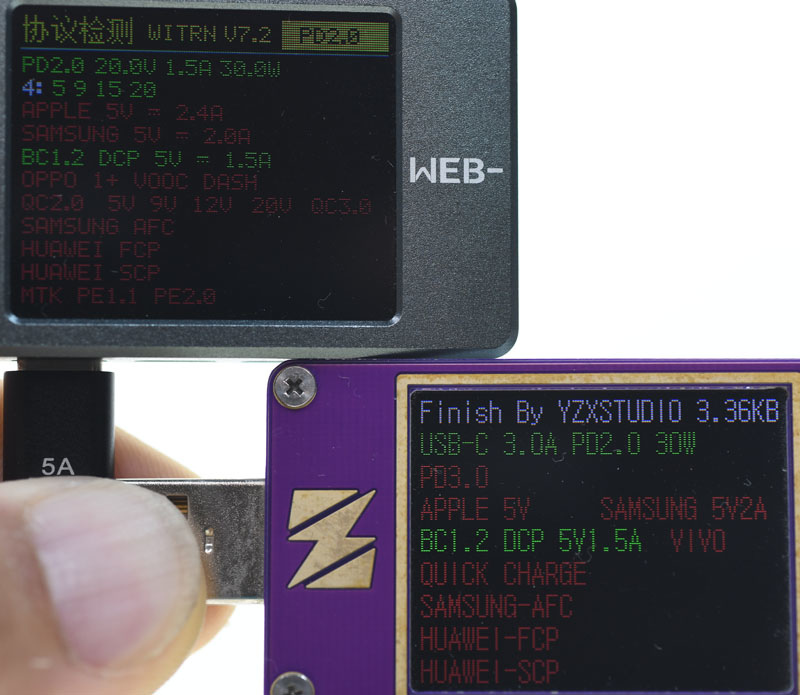

雙輸出時,上/下USB-C埠充電定義均支援PD2.0輸出30W、BC1.2、DCP 1.5A


雙輸出時,上/下USB-C埠均支援四個固定電壓電流組,分別是5V/3A、9V/3A、15V/2A、20V/1.5A


上USB-C埠空載輸出電壓如每格黃色數字所示


下USB-C埠空載輸出電壓如每格黃色數字所示,其空載電壓比上USB-C埠略低

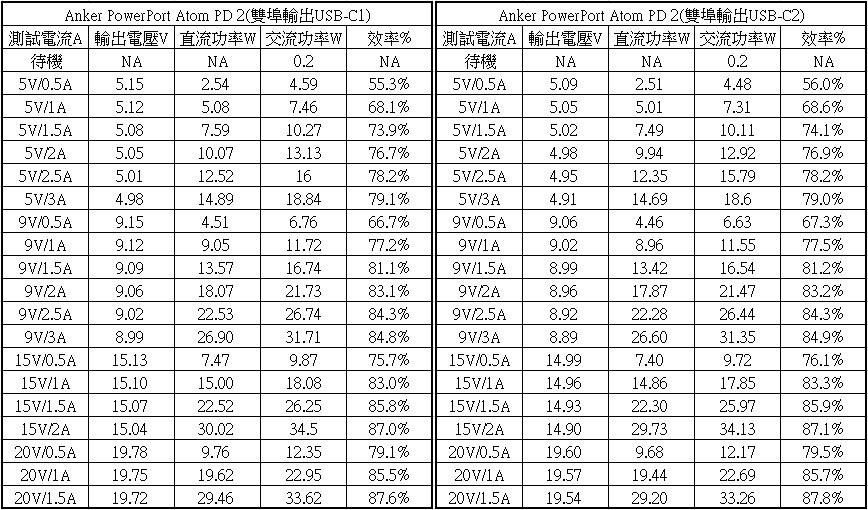

雙輸出時,上USB-C埠(左)各組輸出轉換效率表,整體轉換效率在55.3%至87.6%之間
雙輸出時,下USB-C埠(右)各組輸出轉換效率表,整體轉換效率在56%至87.8%之間
空載下交流輸入功率為0.2W


雙輸出時5V輸出負載測試,隨著電流增加,輸出電壓呈現下降,當輸出電流超過3.4A便會截止輸出


雙輸出時9V輸出負載測試,隨著電流增加,輸出電壓呈現下降,當輸出電流超過3.4A便會截止輸出

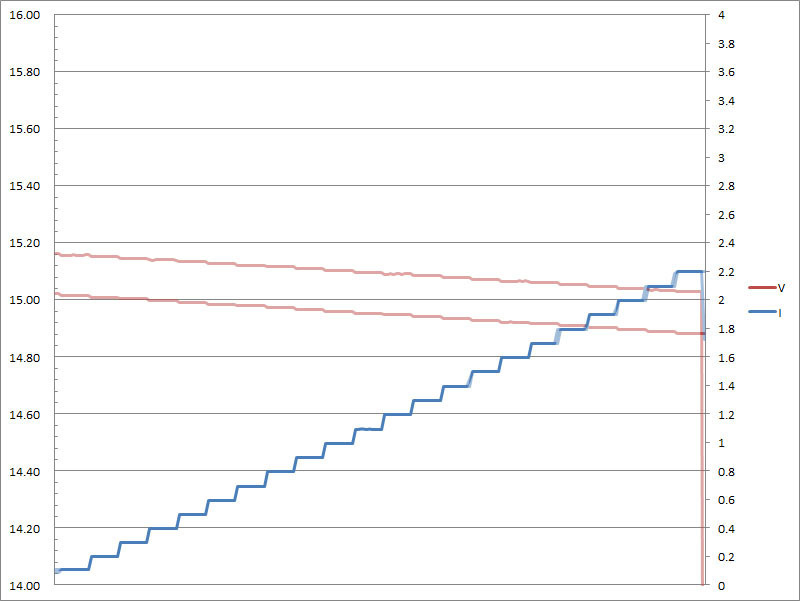

雙輸出時15V輸出負載測試,隨著電流增加,輸出電壓呈現下降,當輸出電流超過2.2A便會截止輸出

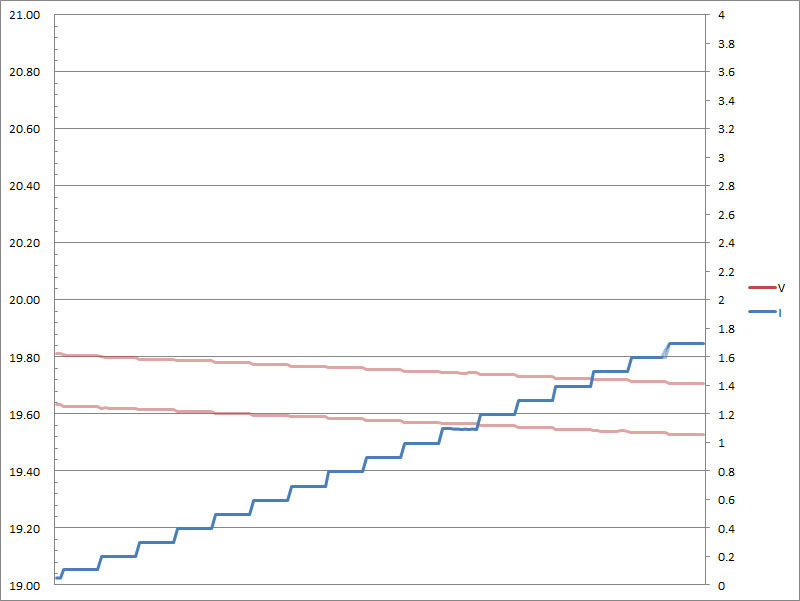

雙輸出時20V輸出負載測試,隨著電流增加,輸出電壓呈現下降,當輸出電流超過1.7A便會截止輸出


上/下USB-C埠接上PowerFalcon USB-C轉DC萬用插頭線,僅能觸發5V輸出,無法觸發20V輸出

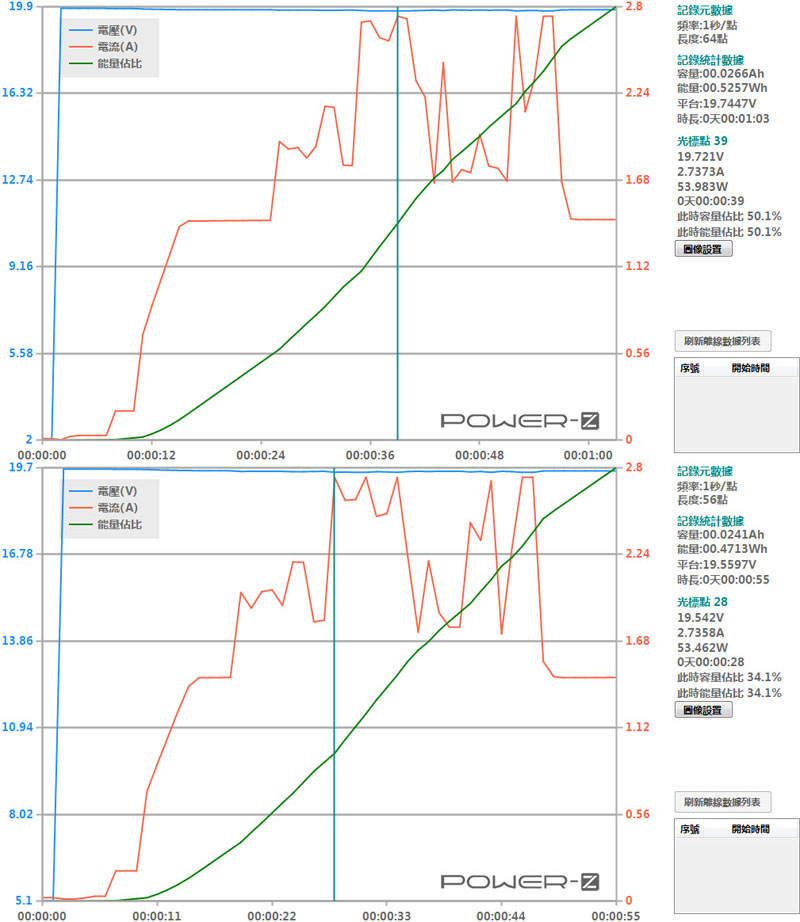

單輸出時,上/下USB-C埠對關機/開機下的HP PROBOOK 430 G5均可正常充電,會觸發20V,最大功率可達54W(上)/53.5W(下)

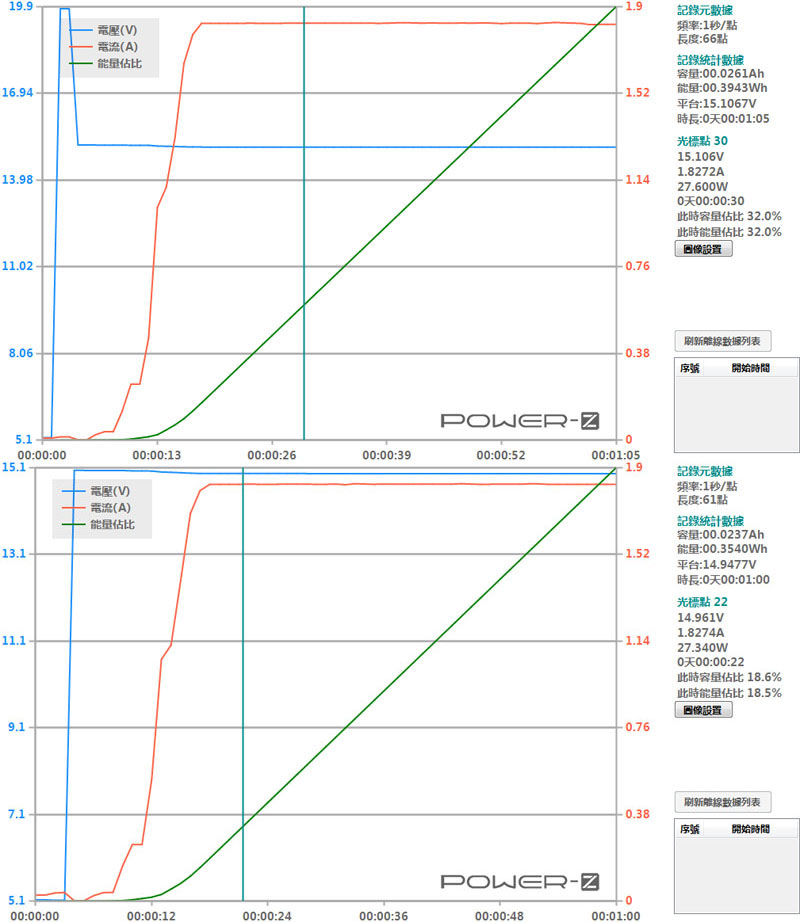

雙輸出時,上/下USB-C埠對關機/開機下的HP PROBOOK 430 G5均可正常充電,會觸發20V,最大功率可達27.6W(上)/27.3W(下)

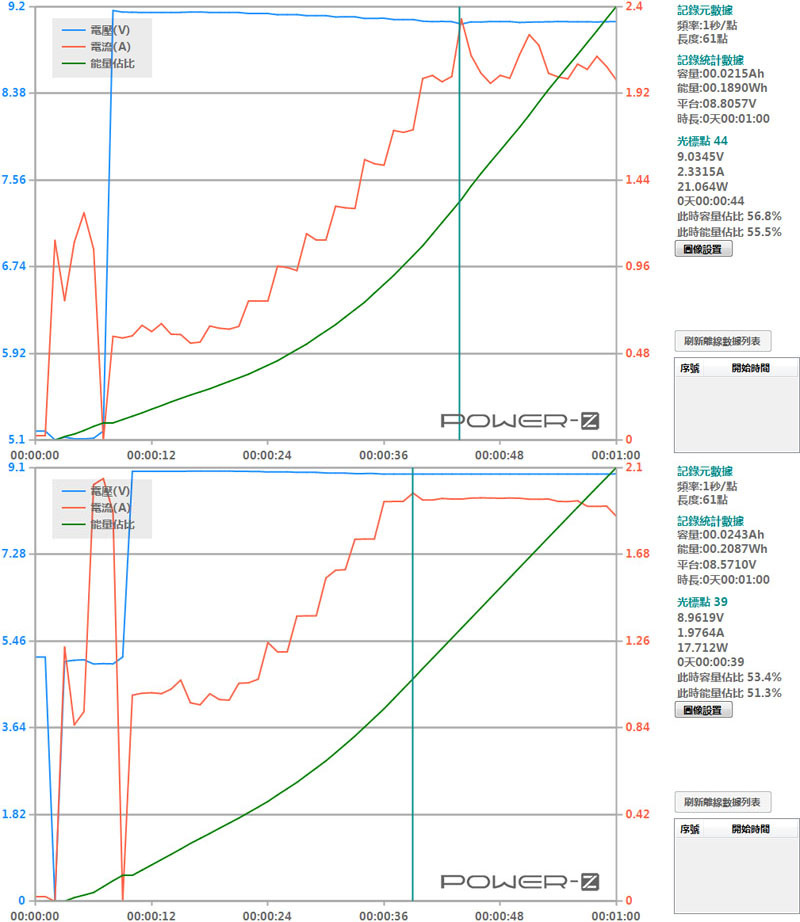

單輸出時,上/下USB-C埠搭配USB-C to Lightning對iPhone Xs Max進行充電,最大功率可達21.1W(上)/17.7W(下)


單輸出時,上/下USB-C埠對小米8進行充電,最大功率可達21.2W(上)/20.7W(下)

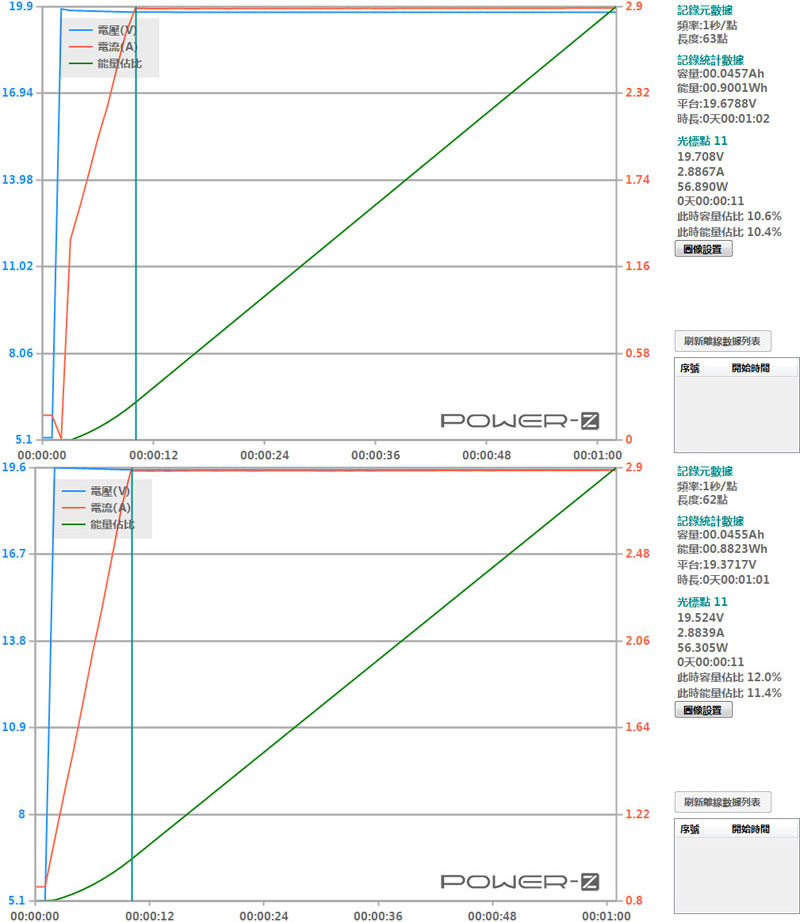

單輸出時,上/下USB-C埠對全漢PD20000行動電源進行充電,最大功率可達56.9W(上)/56.3W(下)

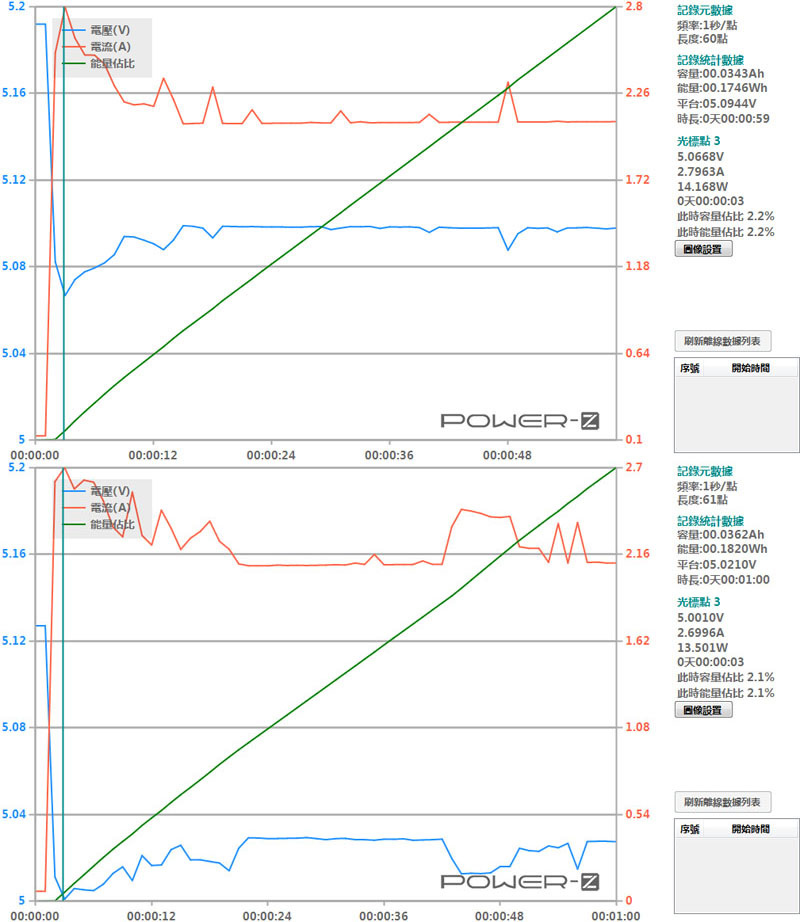

單輸出時,上/下USB-C埠對三星S8進行充電,最大功率可達14.2W(上)/13.5W(下)

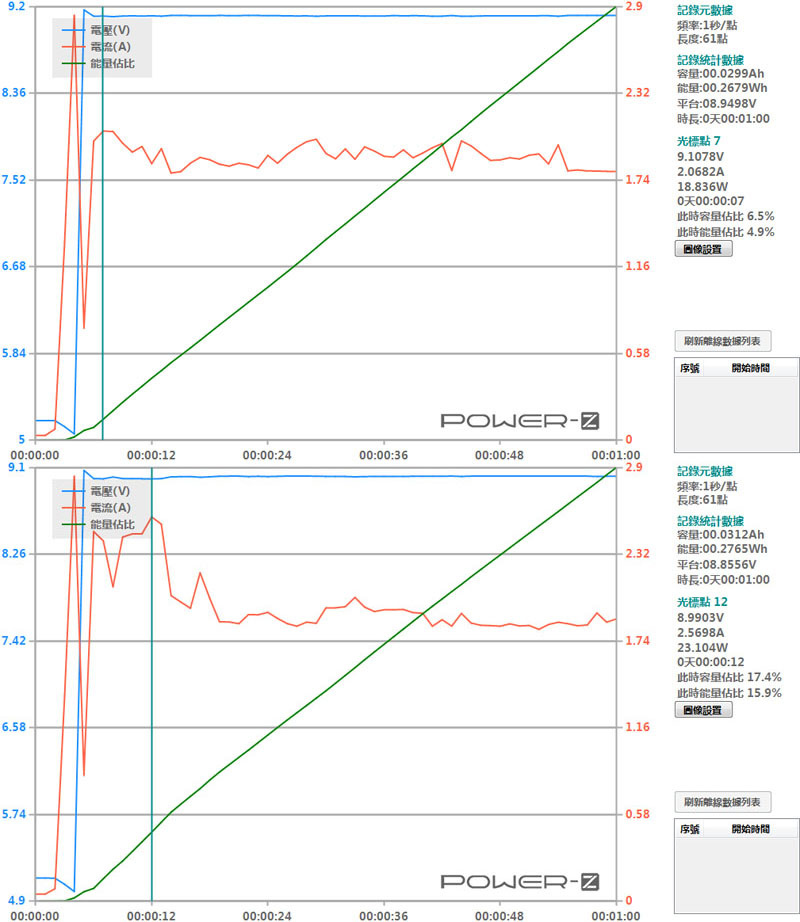

單輸出時,上/下USB-C埠對HTC U11+進行充電,最大功率可達18.8W(上)/23.1W(下)


單輸出時,上/下USB-C埠對紫米10號行動電源進行充電,最大功率可達40.2W(上)/40.3W(下)

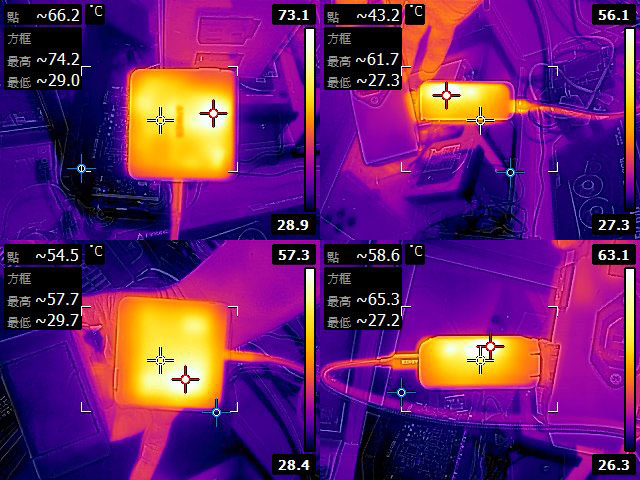

單埠連續輸出60W(20V/3A)一個小時後的紅外線熱影像圖



總結:
Anker PowerPort Atom PD 2充電器具備兩個USB-C輸出埠,搭載適合新式筆電/手機使用的PD快速充電協議,採智慧電力分配設計,雙輸出可同時30W+30W快充,單輸出可獲得60W最大功率,環狀藍色指示燈可顯示交流供電狀態,折疊式插頭方便攜帶。雖然宣稱採用GaN功率元件,但在轉換效率(尤其低電壓低電流輸出)及發熱上似乎沒有特別突出的表現,兩埠輸出電壓差異也對相同裝置的充電功率造成些微影響

報告完畢,謝謝收看
