產品特色:
●採用GaN氮化鎵功率元件,提高轉換效率,專利石墨烯散熱,降低整體發熱
●兩個USB-C加一個USB-A共三個輸出埠,支援PD/PPS/QC/AFC/FCP/SCP/MTK PE主流快充協議,最大輸出65W
●純白外觀設計,體積小巧,可收折式插頭設計,方便攜帶

產品規格:
型號:FC83
輸入:AC100-240V,1.8A,50/60HZ
USB-C1輸出(使用5A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A、PPS 3.3V-16V/3A,最大65W
USB-C1輸出(使用3A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、PPS 3.3V-16V/3A,最大60W
USB-C2輸出:5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A、PPS 3.3V-11V/3A、PPS 3.3-16V/2A,最大30W
USB-A輸出:4.5V/5A、5V/4.5A、9V/2A、12V/2A,最大24W
USB-C1+USB-C2輸出:45W(C1)+18W(C2),最大63W
USB-C1+USB-A輸出:45W(C1)+18W(A),最大63W
USB-C2+USB-A輸出:5V/5A,最大25W
USB-C1+USB-C2+USB-A輸出:45W(C1)+15W(C2+A),最大60W

外盒正面/背面上印有產品名稱、委託商/製造商資訊、產地


外盒上/下側面有商標


外盒左/右側面有特色及產品條碼

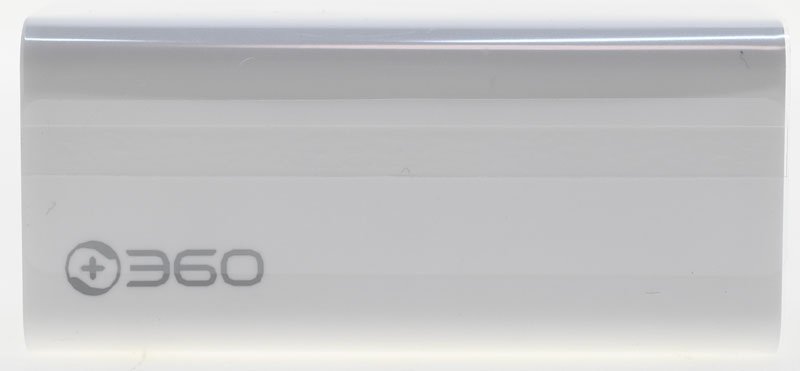

本體採純白外觀設計,側面印上商標


位於頂部的輸出埠,有兩個USB-C(USB-C1、USB-C2)及一個USB-A


底部印有產品名稱、型號、輸入/輸出規格、製造商資訊


交流插頭可收折,方便收納


插頭收折後本體尺寸為76.3x39.1x34mm


本體重量為160克


360氮化鎵GaN三埠65W快速充電器支援以下輸出組合模式:
USB-C1單輸出:使用5A線材最大65W;使用3A線材最大60W
USB-C2單輸出:最大30W
USB-A單輸出:最大24W
USB-C1+USB-C2:45W(C1)+18W(C2),最大63W
USB-C1+USB-A:45W(C1)+18W(A),最大63W
USB-C2+USB-A:5V/5A,最大25W
USB-C1+USB-C2+USB-A:45W(C1)+15W(C2+A),最大60W
為了辨識及修改輸出電壓/電流組,當插上或拔下第二/第三個裝置時,原本已經插上使用的裝置會斷電再通電

USB-C1單獨使用並搭配5A線材時,充電定義支援PD2.0/3.0/PPS、高通QC2.0/3.0/QC4+、三星AFC、華為FCP、 華為SCP、MTK PE、蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A,最大功率65W


USB-C1埠單獨使用並搭配5A線材時PDO資訊內容


USB-C1埠各組輸出轉換效率表,整體轉換效率在71.1%至90.8%之間
空載下交流輸入功率為0.18W


USB-C1埠5V輸出負載測試,隨著電流增加,輸出電壓些微上升,當輸出電流超過3.5A便會截止輸出


USB-C1埠9V輸出負載測試,隨著電流增加,輸出電壓些微上升,當輸出電流超過3.5A便會截止輸出


USB-C1埠12V輸出負載測試,隨著電流增加,輸出電壓些微上升,當輸出電流超過3.5A便會截止輸出

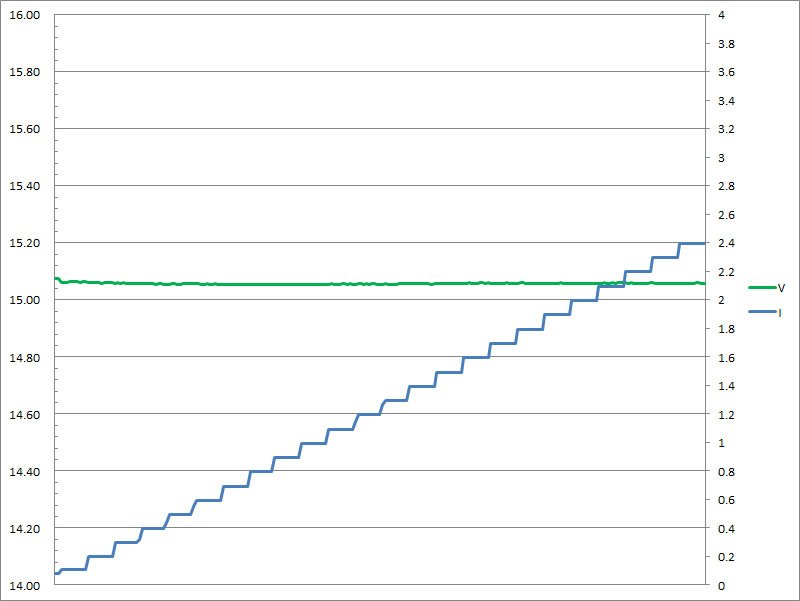

USB-C1埠15V輸出負載測試,隨著電流增加,輸出電壓些微上升,當輸出電流超過3.5A便會截止輸出


USB-C1埠20V輸出負載測試,隨著電流增加,一開始輸出電壓些微上升,當電流超過2.9A後往下降,超過4.1A便會截止輸出


若是使用3A線材,USB-C1埠會更改PDO資訊內容,固定檔20V最大電流下修至3A,最大功率60W


使用3A線材,USB-C1埠20V輸出負載測試,隨著電流增加,一開始輸出電壓些微上升,當電流超過2.9A後往下降,超過3.5A便會截止輸出
表示隨著PDO最大電流下修,過電流門檻值也會跟著改變


USB-C2埠單獨使用時,充電定義支援PD2.0/3.0/PPS、高通QC2.0/3.0/QC4+、三星AFC、華為FCP、 華為SCP、MTK PE、蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A,最大功率30W


USB-C2埠單獨使用時PDO固定檔資訊內容


USB-C2埠單獨使用時PDO兩組PPS檔資訊內容


USB-C2埠各組輸出轉換效率表,整體轉換效率在68.5%至90.4%之間
空載下交流輸入功率為0.18W


USB-C2埠5V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.5A便會截止輸出


USB-C2埠9V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.5A便會截止輸出


USB-C2埠12V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.5A便會截止輸出


USB-C2埠15V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過2.4A便會截止輸出


USB-C2埠20V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過1.8A會壓降,超過1.9A便會截止輸出


當USB-C1與USB-C2同時使用時,USB-C1(下)最大輸出功率會下修至45W,USB-C2(上)最大輸出功率會下修至18W


USB-C1埠下修至45W後,會更改PDO資訊內容,固定檔20V最大電流下修至2.25A


下修至45W的USB-C1埠20V輸出負載測試,隨著電流增加,輸出電壓些微上升,當輸出電流超過2.8A會壓降,超過2.9A便會截止輸出
表示隨著PDO最大電流下修,過電流門檻值也會跟著改變


USB-C2埠下修至18W後,會更改PDO資訊內容,關閉固定檔15V/20V及兩組PPS檔輸出,固定檔9V最大電流下修至2A,固定檔12V最大電流下修至1.5A


下修至18W的USB-C2埠5V輸出負載測試,隨著電流增加,輸出電壓無明顯變化,當輸出電流超過3.5A便會截止輸出


下修至18W的USB-C2埠9V輸出負載測試,隨著電流增加,輸出電壓無明顯變化,當輸出電流超過2.4A便會截止輸出


下修至18W的USB-C2埠12V輸出負載測試,隨著電流增加,輸出電壓無明顯變化,當輸出電流超過1.8A會壓降,超過1.9A便會截止輸出

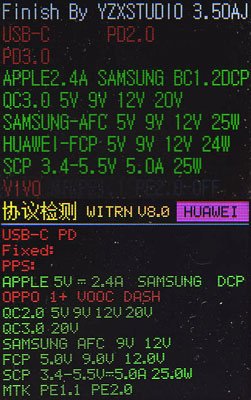

USB-A埠單獨使用或與USB-C1共同使用時,充電定義支援高通QC3.0/2.0、三星AFC、華為FCP、華為SCP、MTK PE、蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A


USB-A埠各組輸出轉換效率表,整體轉換效率在70%至90.9%之間
空載下交流輸入功率為0.18W


USB-A埠5V輸出負載測試,隨著電流增加,輸出電壓些微上升,當輸出電流超過3.6A便會截止輸出


USB-A埠9V輸出負載測試,隨著電流增加,輸出電壓些微上升,當輸出電流超過3.6A便會截止輸出


USB-A埠12V輸出負載測試,隨著電流增加,輸出電壓些微上升,當輸出電流超過3.5A會壓降,超過3.6A便會截止輸出


USB-A埠20V輸出負載測試,隨著電流增加,輸出電壓些微上升,當輸出電流超過2.4A便會截止輸出


若USB-A與USB-C2埠共同使用,兩個埠僅限5V輸出,充電定義只支援蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A

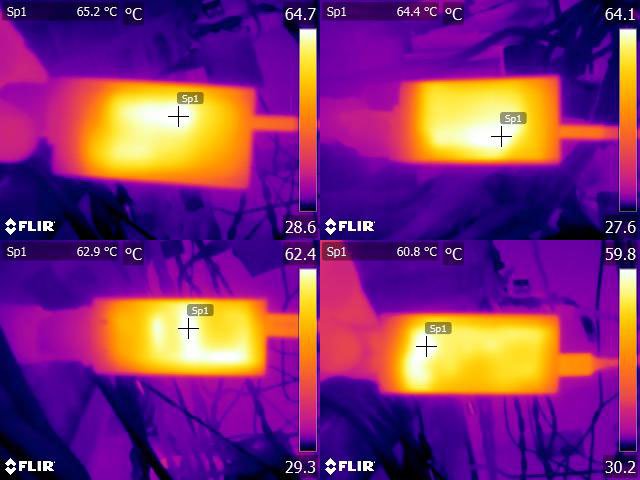

USB-C1連續輸出65W一小時後本體的紅外線熱影像圖



優點:
1.使用GaN氮化鎵功率元件,體積小卻有65W大功率輸出,可折式插頭方便收納
2.二個USB-C加一個USB-A,三輸出埠使用彈性高,並隨輸出埠連接狀況修改輸出電壓組別及限流門檻
3.支援PD2.0/PD3.0/PPS、高通QC4+/QC3.0/QC2.0、三星AFC、華為FCP/SCP、MTK PE等多種快充協議
4.部分輸出帶電壓補償
缺點:
1.空載功耗0.18W略高
2.最高效率雖可達90.9%,但低電壓/電流輸出下效率最低只有68.5%

報告完畢,謝謝收看
