產品特色:
●採用GaN氮化鎵功率元件,提高轉換效率,專利石墨烯散熱,降低整體發熱
●兩個USB-C加一個USB-A共三個輸出埠,支援PD/PPS/QC/AFC/FCP/SCP/MTK PE主流快充協議,最大輸出65W
●純白外觀設計,體積小巧,可收折式插頭設計,方便攜帶

產品規格:
型號:X21
輸入:AC100-240V,1.5A,50/60HZ
USB-C1/C2輸出(使用5A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A、PPS 3.3V-11V/5A,最大65W
USB-C1/C2輸出(使用3A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、PPS 3.3V-11V/3A,最大60W
USB-A輸出:4.5V/5A、5V/4.5A、9V/3A、12V/3A、20V/3A,最大60W
USB-C1+USB-C2輸出:45W(C1)+18W(C2),最大63W
USB-C1+USB-A輸出:45W(C1)+18W(A),最大63W
USB-C2+USB-A輸出:5V/4.8A,最大24W
USB-C1+USB-C2+USB-A輸出:45W(C1)+15W(C2+A),最大60W

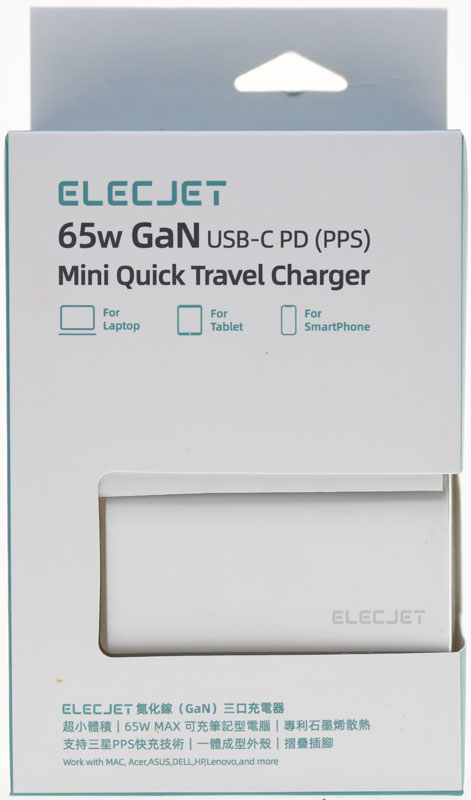

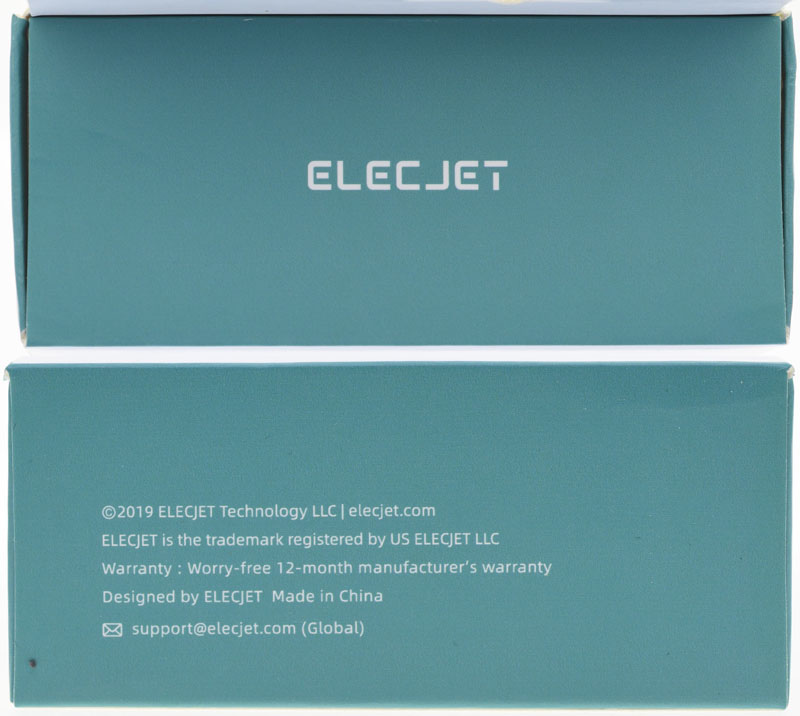

外盒包裝正面,有商標、輸出功率、產品名稱、適用裝置、可看到本體的透明視窗、特色說明

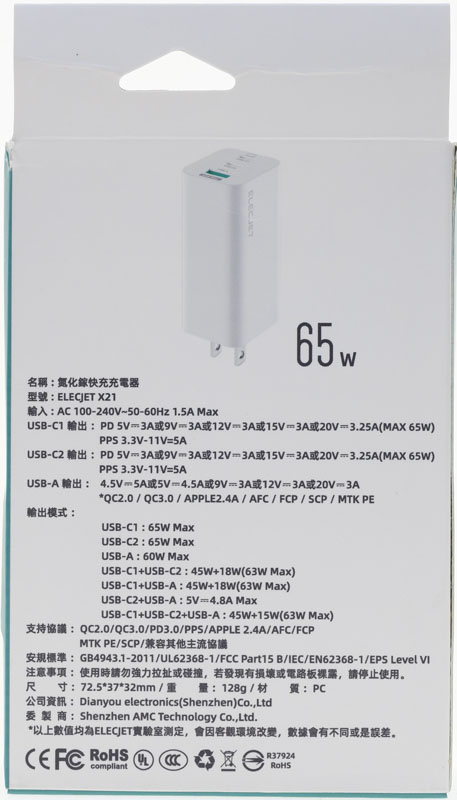

外盒包裝背面,有外觀圖、輸出功率、輸入/輸出規格、廠商資訊、安規/BSMI認證標章

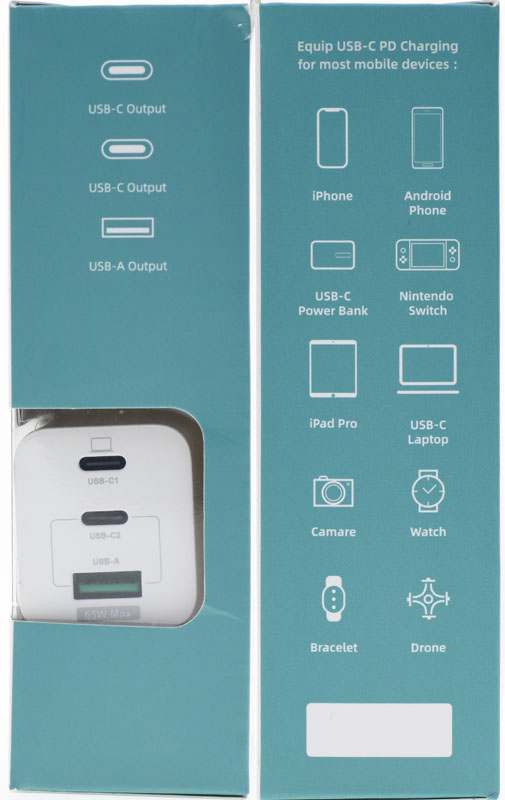

外盒包裝左/右側面,有輸出埠類型數量、可看到本體的透明視窗、適用裝置圖示


外盒包裝上/下側面有商標及廠商資訊

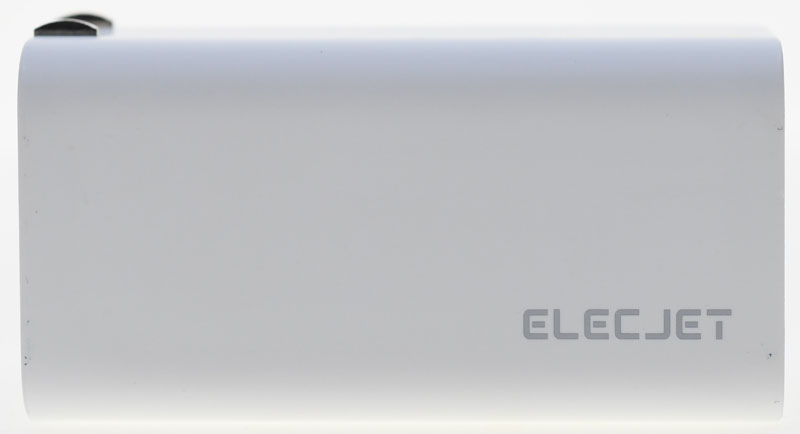

本體採純白外觀設計,側面印上商標

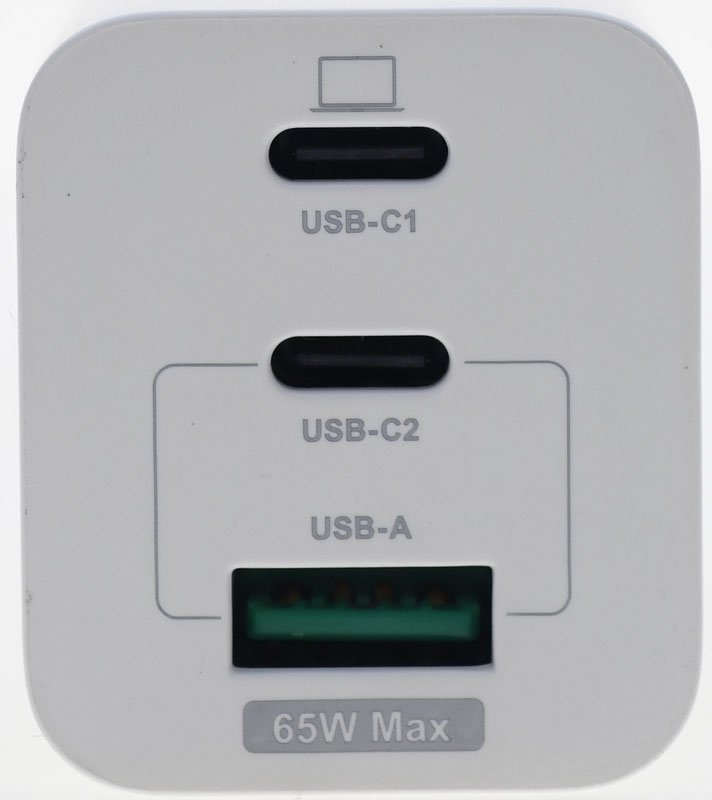

位於頂部的輸出埠,有兩個USB-C(USB-C1、USB-C2)及一個USB-A,下方標註65W MAX(最大65W)

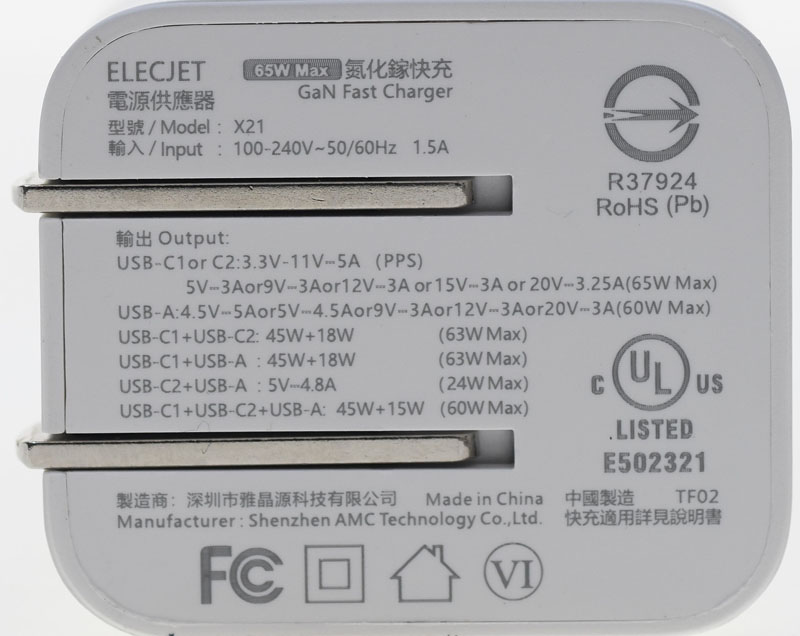

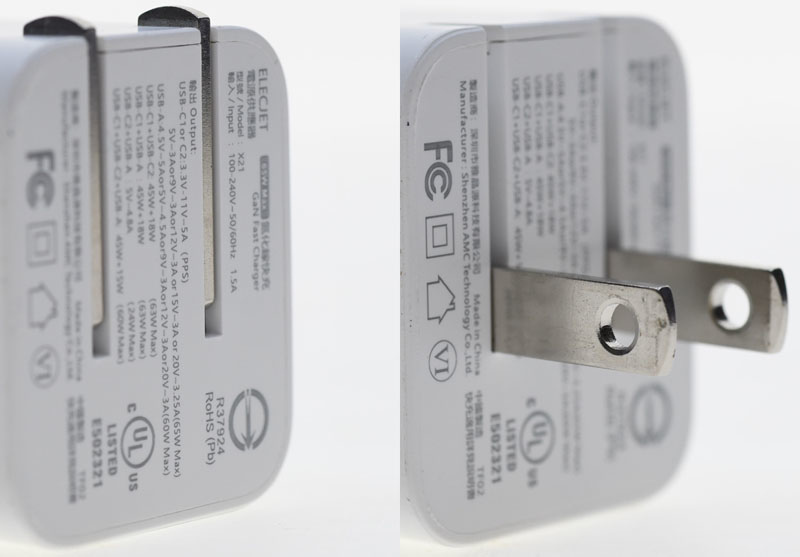

底部印有產品名稱、型號、輸入/輸出規格、製造商資訊、產地、安規/BSMI認證


交流插頭可收折,方便收納

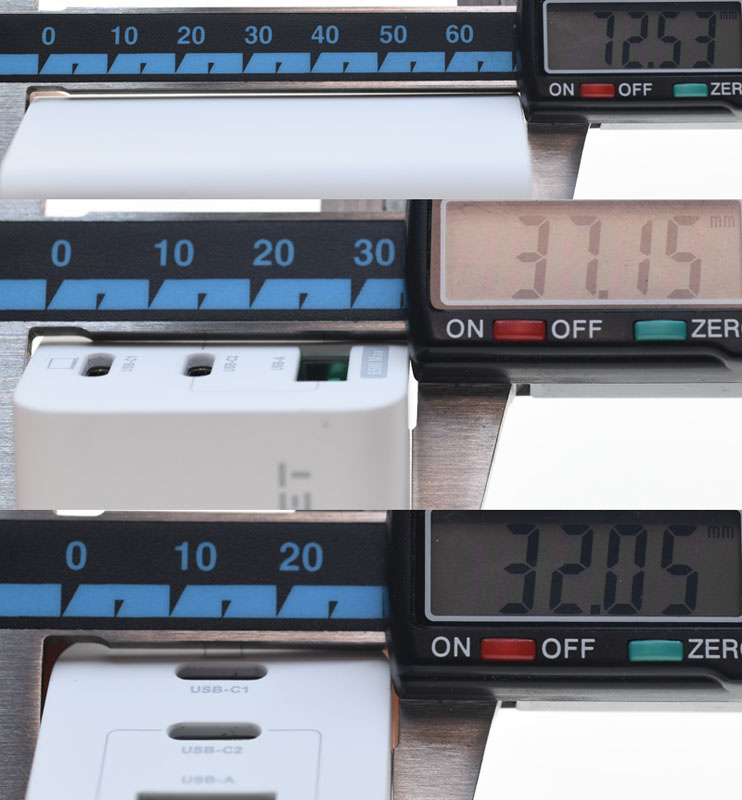

插頭收折後本體尺寸為72.5x37.2x32.1mm

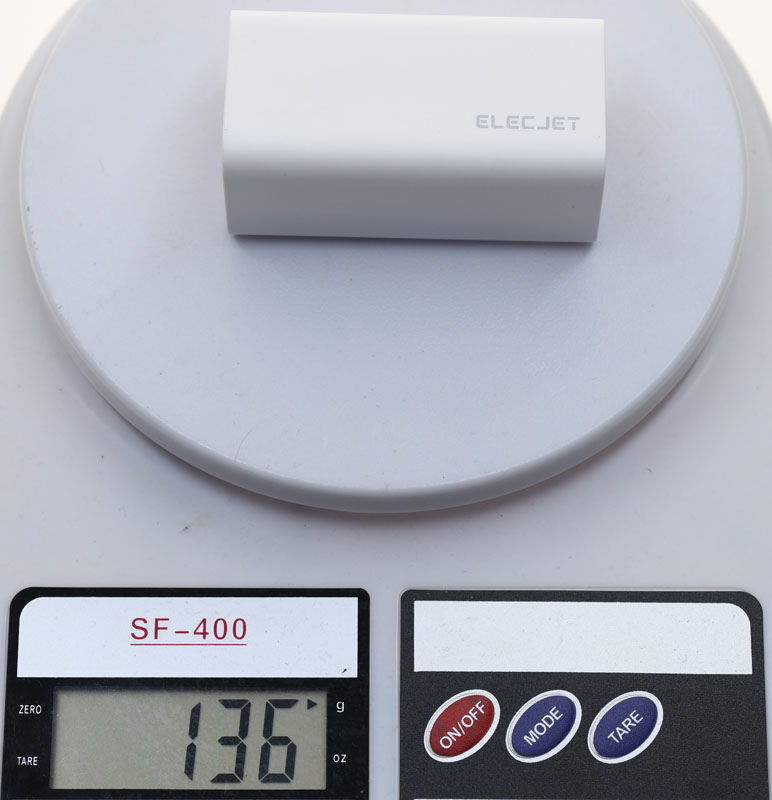

本體重量為136克


ELECJET氮化鎵GaN三埠65W快速充電器支援以下輸出組合模式:
USB-C1/USB-C2單輸出:使用5A線材最大65W;使用3A線材最大60W
USB-A單輸出:最大60W
USB-C1+USB-C2:45W(C1)+18W(C2),最大63W
USB-C1+USB-A:45W(C1)+18W(A),最大63W
USB-C2+USB-A:5V/4.8A,最大24W
USB-C1+USB-C2+USB-A:45W(C1)+15W(C2+A),最大60W
為了辨識及修改輸出電壓/電流組,當插上或拔下第二/第三個裝置時,原本已經插上使用的裝置會斷電再通電

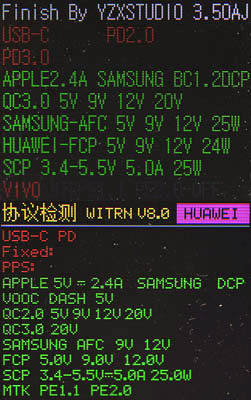

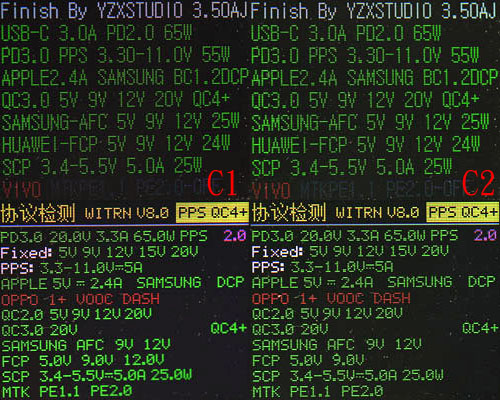

USB-C1(左)/C2(右)埠單獨使用並搭配5A線材時,充電定義支援PD2.0/3.0/PPS、高通QC2.0/3.0/QC4+、三星AFC、華為FCP、 華為SCP、MTK PE、蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A,最大功率65W

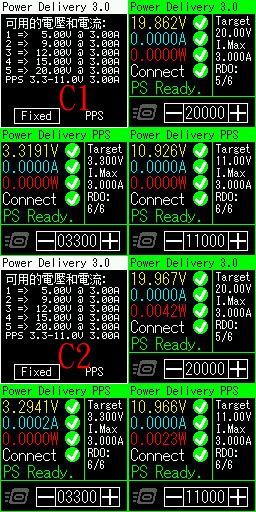

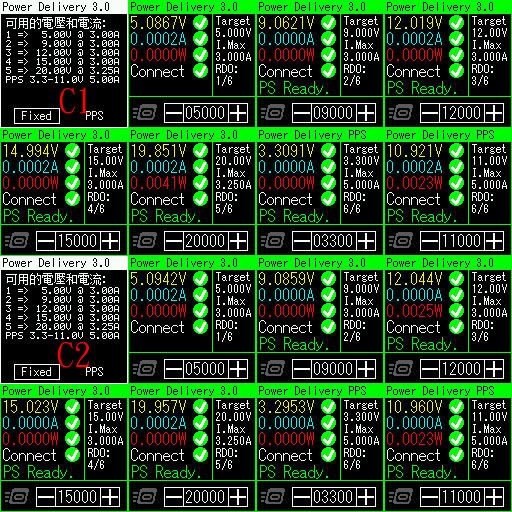

USB-C1(上)/C2(下)埠單獨使用並搭配5A線材時PDO資訊內容

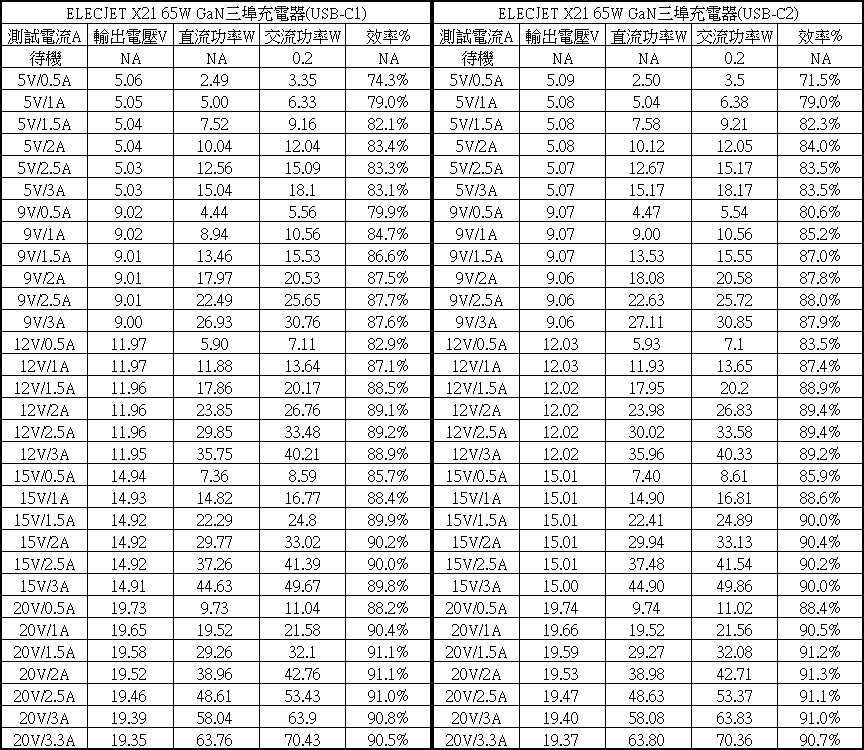

USB-C1(左)/C2(右)埠各組輸出轉換效率表,整體轉換效率在71.5%至91.3%之間
空載下交流輸入功率為0.2W

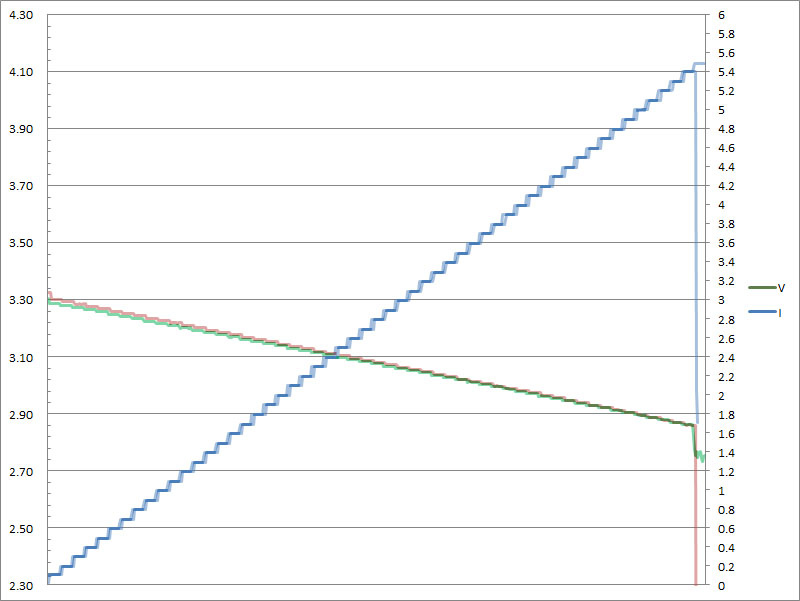

USB-C1(紅)/C2(綠)埠PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過5.4A/5.5A便會截止輸出


USB-C1(紅)/C2(綠)埠固定檔5V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.3A會大幅壓降,超過3.4A便會截止輸出

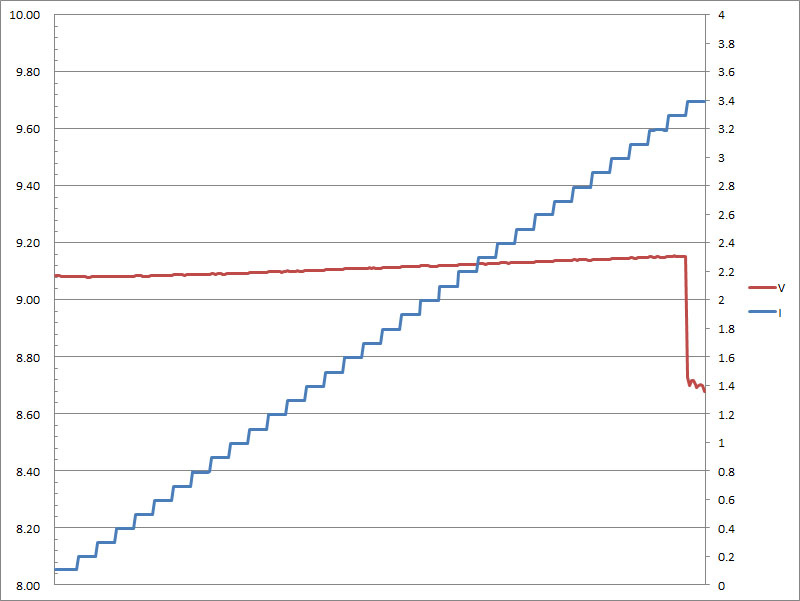

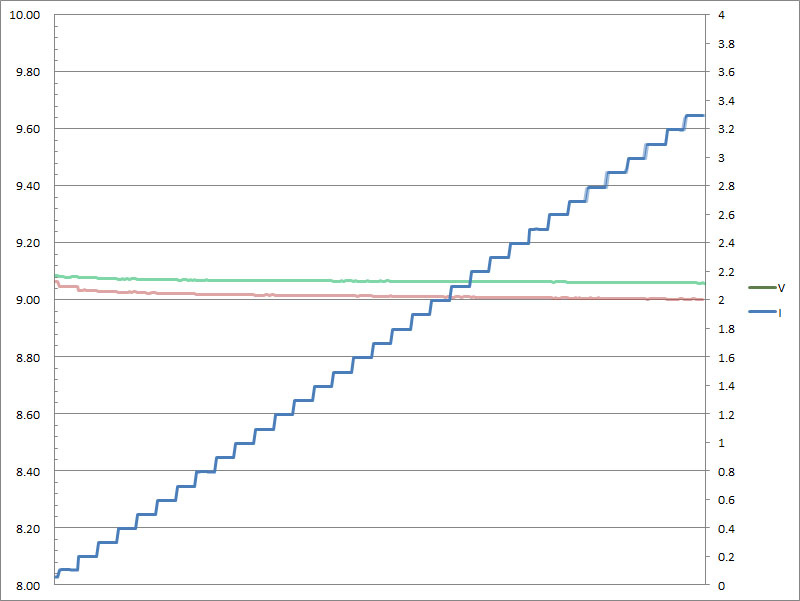

USB-C1(紅)/C2(綠)埠固定檔9V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.3A便會截止輸出

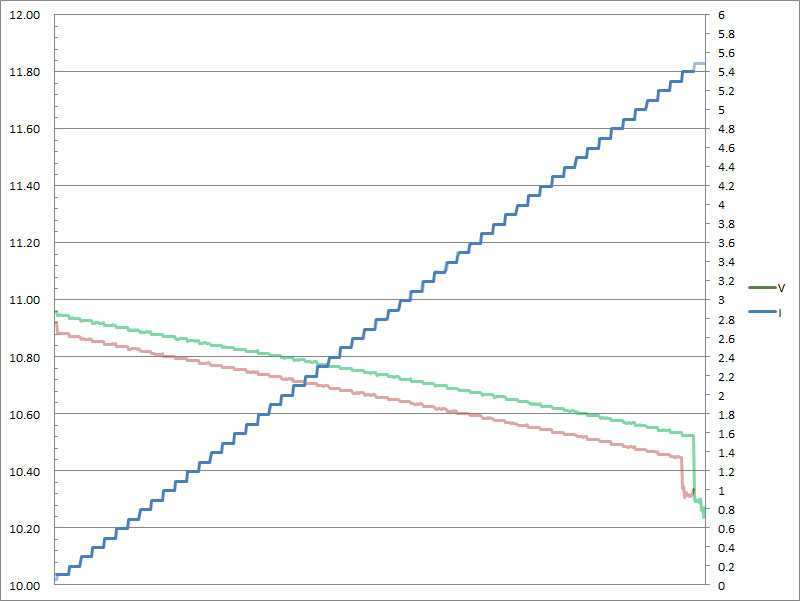

USB-C1(紅)/C2(綠)埠PPS檔11V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過5.4A/5.5A便會截止輸出

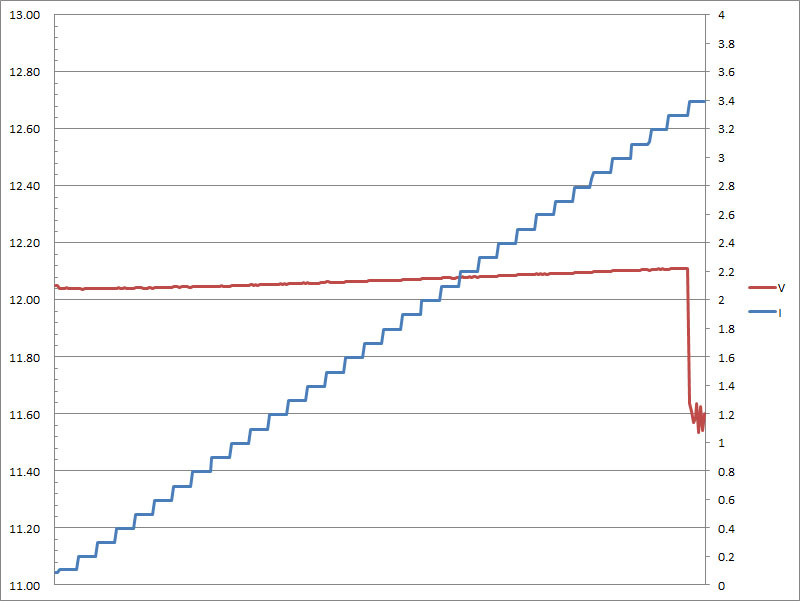

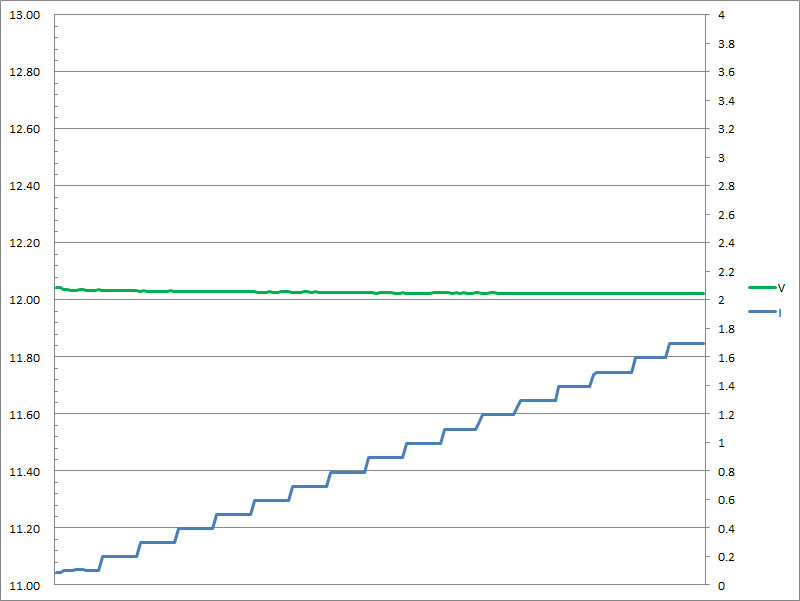

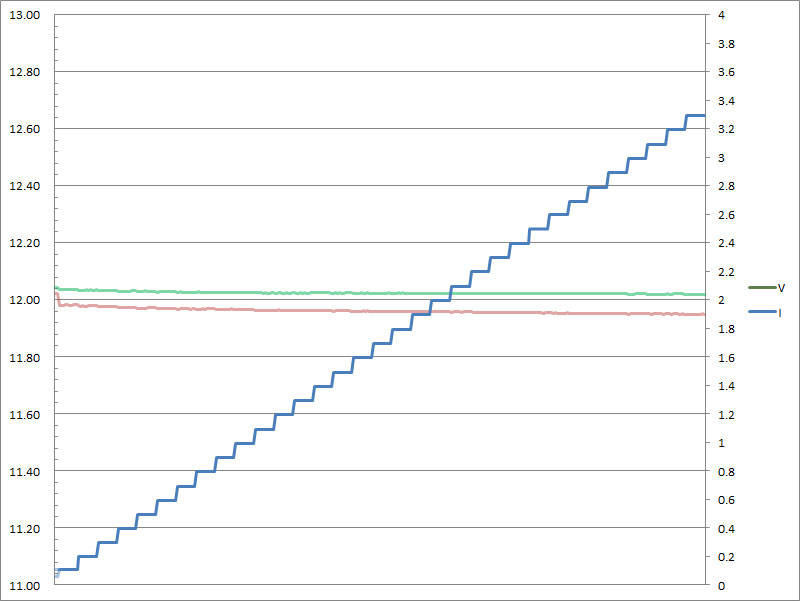

USB-C1(紅)/C2(綠)埠固定檔12V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.3A便會截止輸出

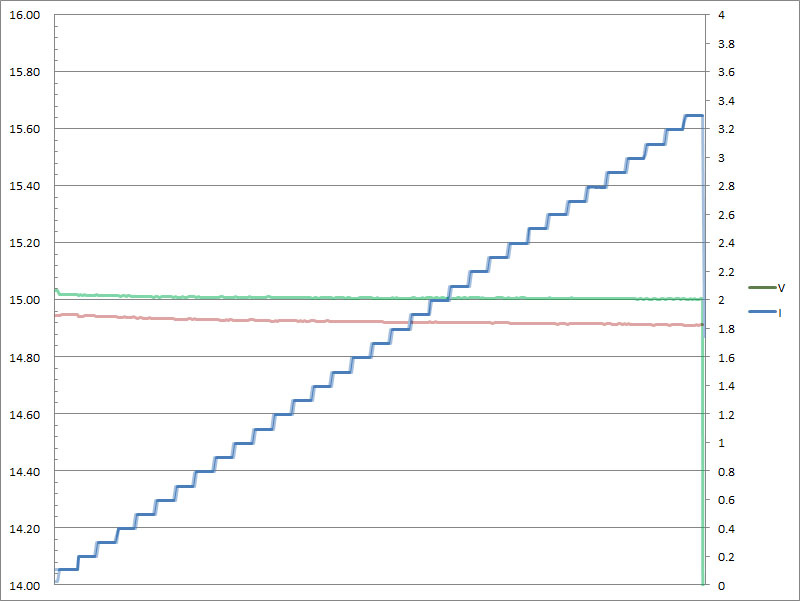

USB-C1(紅)/C2(綠)埠固定檔15V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.3A便會截止輸出

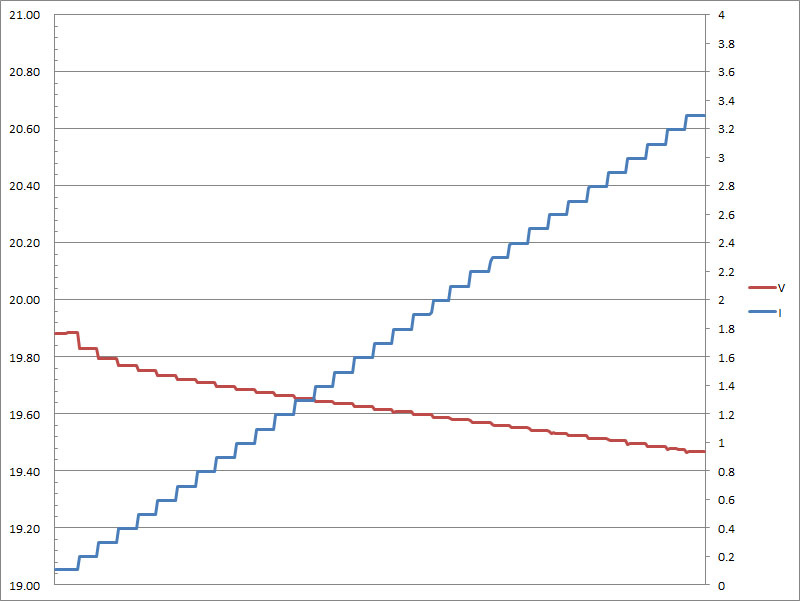

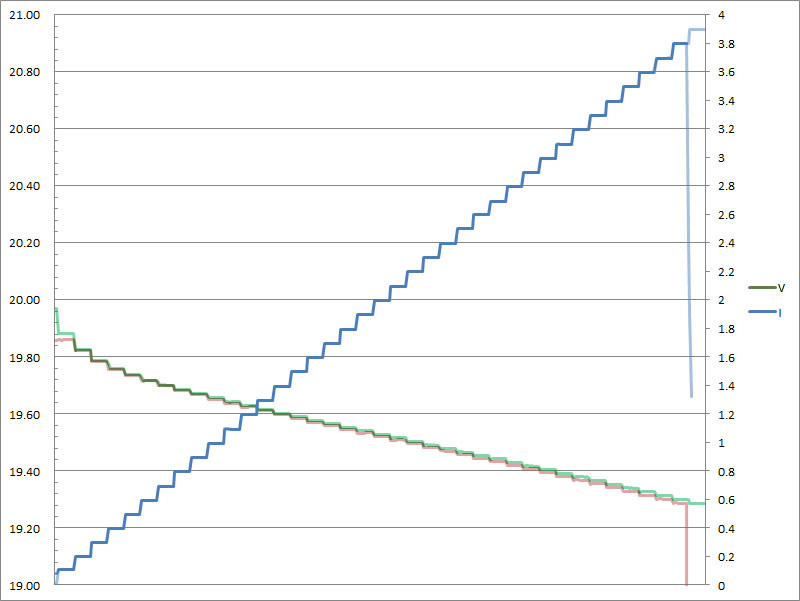

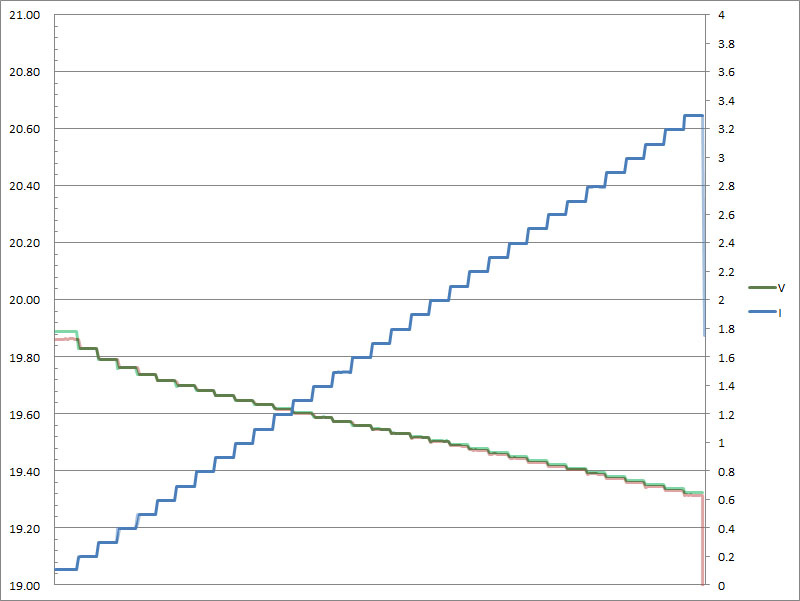

USB-C1(紅)/C2(綠)埠固定檔20V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.8A/3.9A便會截止輸出


若是使用3A線材,USB-C1(上)/C2(下)埠會更改PDO資訊內容,固定檔20V及PPS檔最大電流均下修至3A,最大功率60W

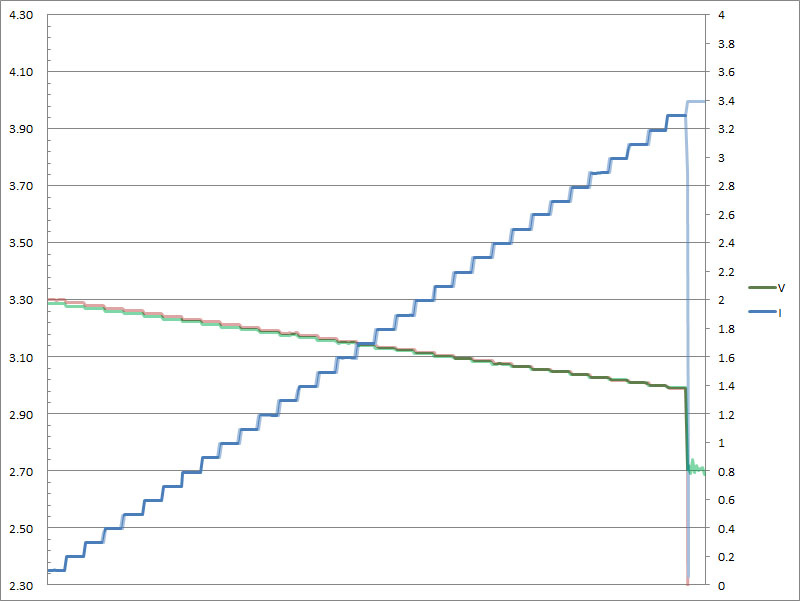

使用3A線材,USB-C1(紅)/C2(綠)埠PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.3A/3.4A便會截止輸出

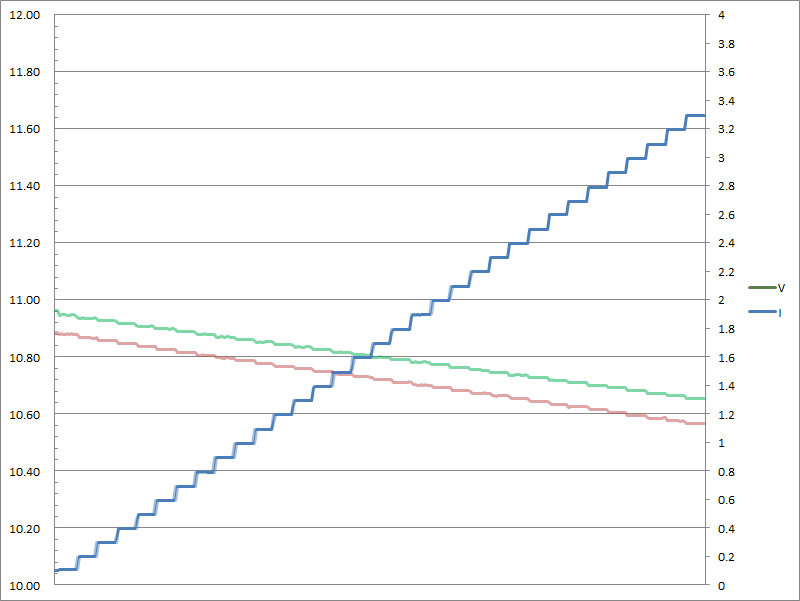

使用3A線材,USB-C1(紅)/C2(綠)埠PPS檔11V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.3A便會截止輸出


使用3A線材,USB-C1(紅)/C2(綠)埠固定檔20V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.3A便會截止輸出
表示隨著PDO最大電流下修,過電流門檻值也會跟著改變


當USB-C1與USB-C2同時使用時,USB-C1(上)最大輸出功率會下修至45W,USB-C2(下)最大輸出功率會下修至18W


USB-C1埠下修至45W後,會更改PDO資訊內容,固定檔20V最大電流下修至2.25A,PPS檔最大電流下修至3A


下修至45W的USB-C1埠固定檔20V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過2.7A便會截止輸出
表示隨著PDO最大電流下修,過電流門檻值也會跟著改變

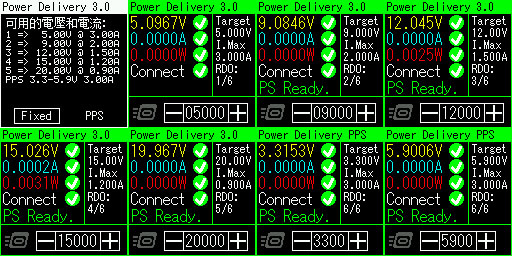

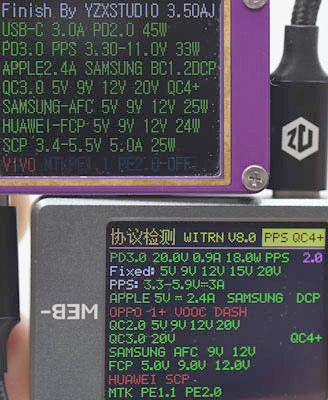

USB-C2埠下修至18W後,會更改PDO資訊內容,固定檔9V最大電流下修至2A,固定檔12V最大電流下修至1.5A,固定檔15V最大電流下修至1.2A,固定檔20V最大電流下修至0.9A,PPS檔最大電壓下修至5.9V,最大電流下修至3A

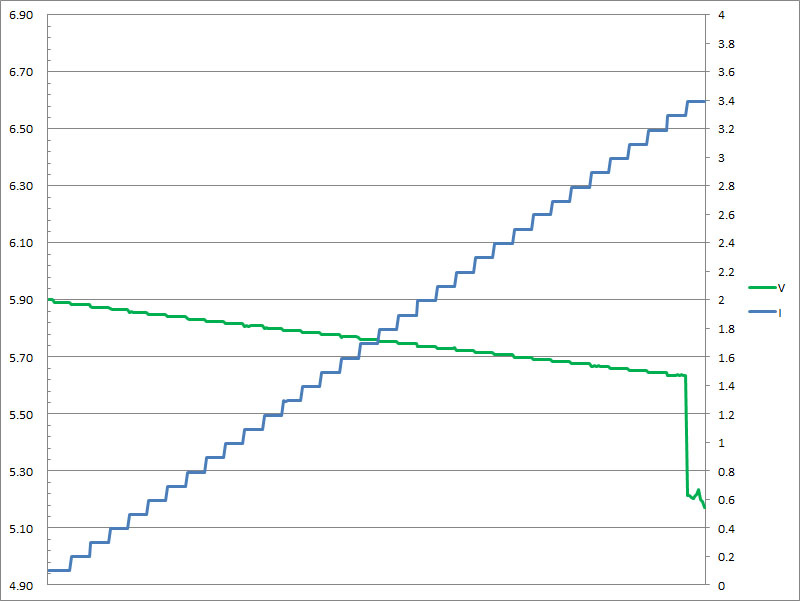

下修至18W的USB-C2埠PPS檔5.9V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.4A便會截止輸出

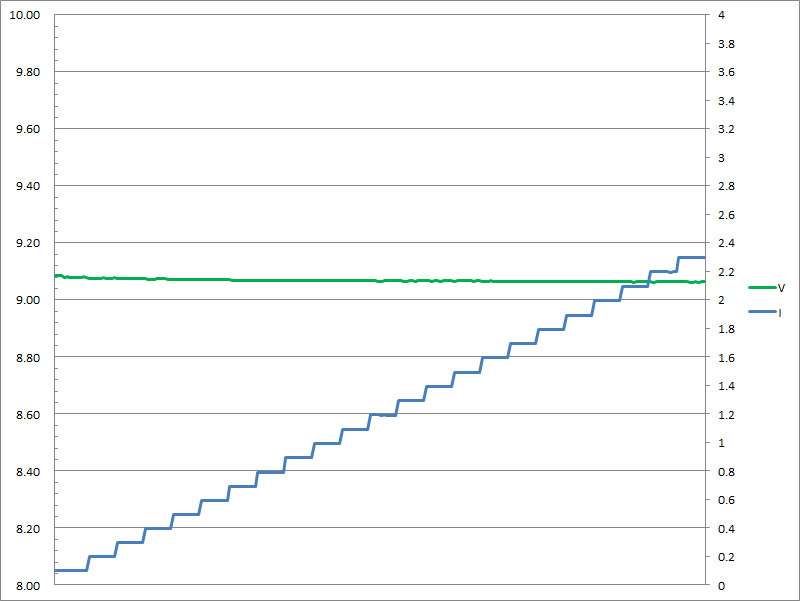

下修至18W的USB-C2埠固定檔9V輸出負載測試,隨著電流增加,輸出電壓無明顯變化,當輸出電流超過2.3A便會截止輸出


下修至18W的USB-C2埠固定檔12V輸出負載測試,隨著電流增加,輸出電壓無明顯變化,當輸出電流超過1.7A便會截止輸出

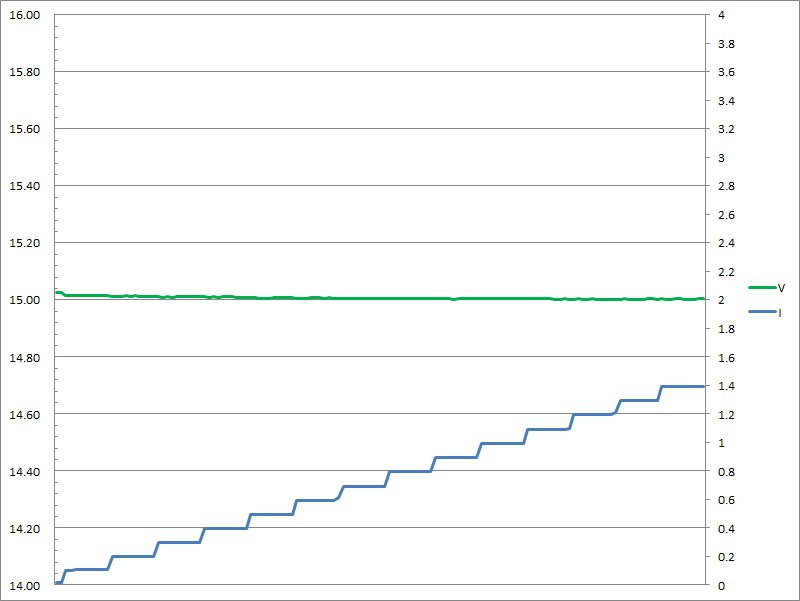

下修至18W的USB-C2埠固定檔15V輸出負載測試,隨著電流增加,輸出電壓無明顯變化,當輸出電流超過1.4A便會截止輸出


下修至18W的USB-C2埠固定檔20V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過1.4A便會截止輸出
表示隨著PDO最大電流下修,過電流門檻值也會跟著改變

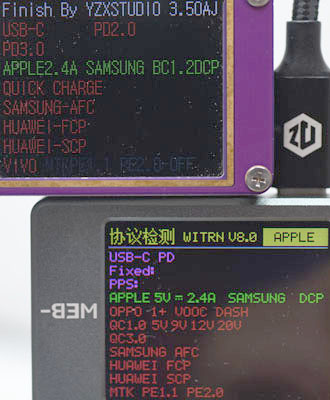

USB-A埠單獨使用或與USB-C1共同使用時,充電定義支援高通QC3.0/2.0、三星AFC、華為FCP、華為SCP、MTK PE、蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A

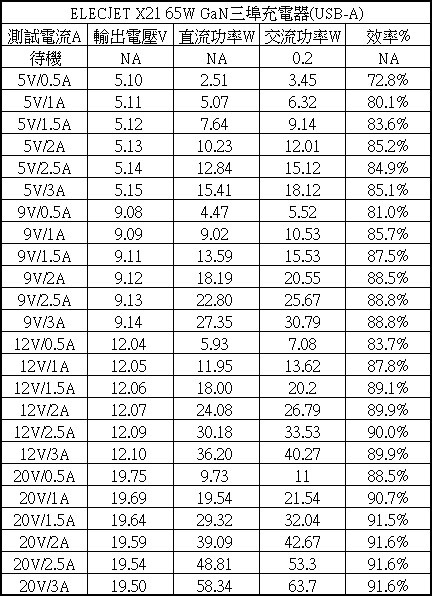

USB-A埠各組輸出轉換效率表,整體轉換效率在72.8%至91.6%之間
空載下交流輸入功率為0.2W

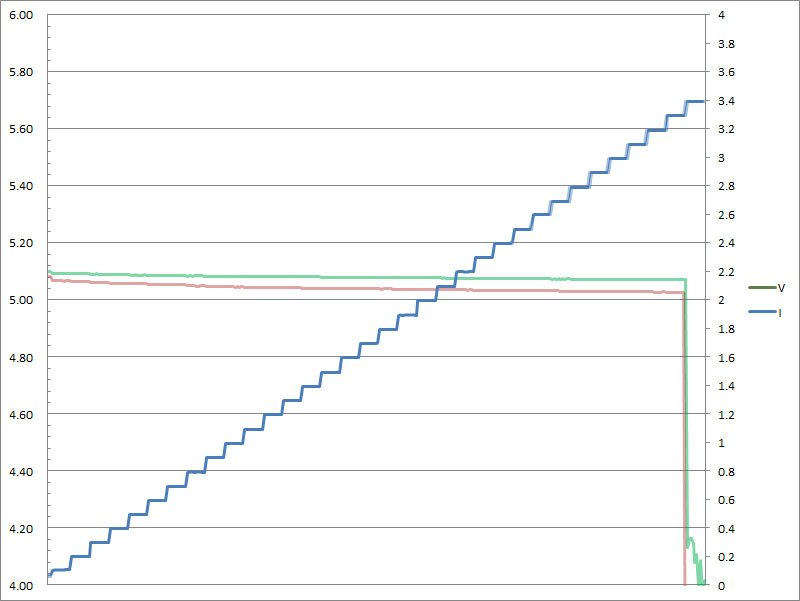

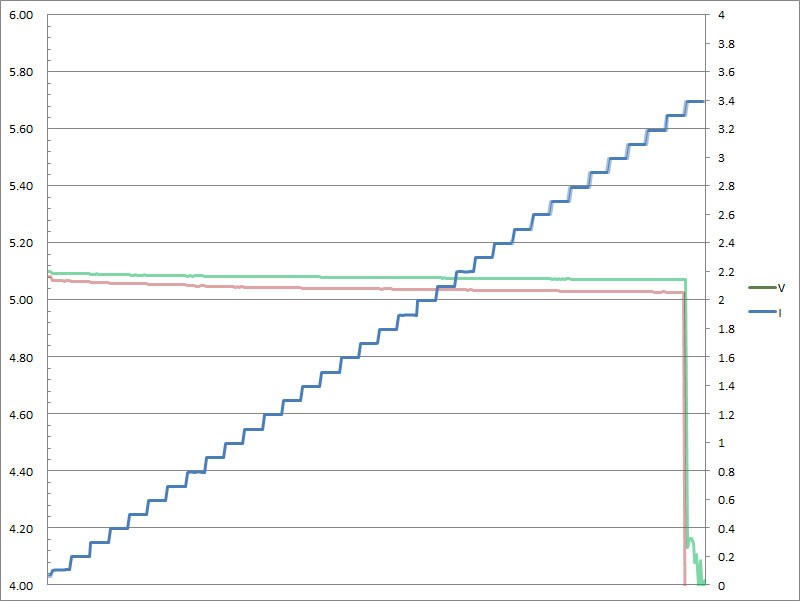

USB-A埠5V輸出負載測試,隨著電流增加,輸出電壓些微上升,當輸出電流超過3.4A便會截止輸出


USB-A埠9V輸出負載測試,隨著電流增加,輸出電壓些微上升,當輸出電流超過3.4A便會截止輸出


USB-A埠12V輸出負載測試,隨著電流增加,輸出電壓些微上升,當輸出電流超過3.4A便會截止輸出


USB-A埠20V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.3A便會截止輸出


若USB-A與USB-C2埠共同使用,兩個埠僅限5V輸出,充電定義只支援蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A

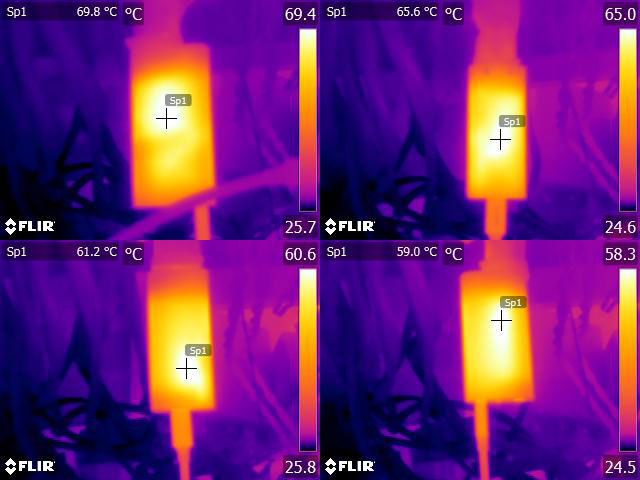

USB-C1連續輸出65W一小時後本體的紅外線熱影像圖



優點:
1.使用GaN氮化鎵功率元件,體積小卻有65W大功率輸出,可折式插頭方便收納
2.二個USB-C加一個USB-A,三輸出埠使用彈性高,並隨輸出埠連接狀況修改輸出電壓組別及限流門檻
3.支援PD2.0/PD3.0/PPS、高通QC4+/QC3.0/QC2.0、三星AFC、華為FCP/SCP、MTK PE等多種快充協議
4.USB-A部分輸出帶電壓補償
缺點:
1.空載功耗0.2W略高
2.最高效率雖可達91.6%,但低電壓/電流輸出下效率最低只有71.5%

報告完畢,謝謝收看
