產品特色:
●採用GaNFast氮化鎵科技,讓AUKEY OMNIA DUO 65W筆電充電器具備傳統手機充電器的體積與重量,並提高轉換效率及降低整體發熱
●最大輸出功率65W,可充MacBook Pro或是其他相似的筆記型電腦
●雙USB-C輸出,支援PD3.0快充協議,雙埠同時使用下會自動分配成45W+18W
●純黑外觀極簡設計,體積小巧,重量輕穎,插頭可收折式設計,便於攜帶
●兩年產品保固,並投保一千萬元富邦產品責任險

產品規格:
型號:PA-B4
尺寸:52x52x30mm
輸入:AC100-240V,1.5A,50/60HZ
單埠C1埠輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A,最大65W
雙埠同時使用C1埠輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A,最大45W
單埠/雙埠同時使用C2埠輸出:5V/2.4A、9V/2A、12V/1.5A,最大18W
最大輸出功率:65W

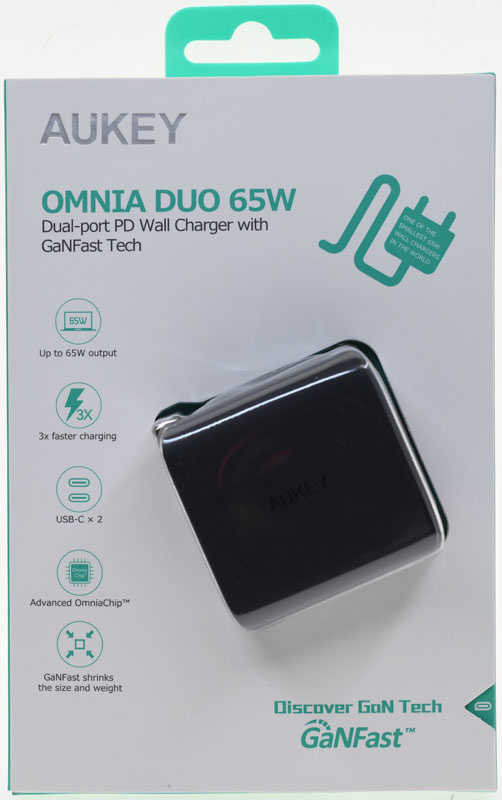

▼吊卡式外盒正面左上為商標、產品名稱及功率,左側為特色圖示,右上插頭圖示內印上”世界最小65W充電器之一”英文說明,中央凸出的透明泡殼可直接看到充電器本體,右下為GaNFast標誌


▼外盒正面有活頁,掀開後左邊可看到使用情境圖,右邊印上一個與60W MacBook Pro充電器相同大小的綠色方塊,讓使用者可以和透明泡殼內的AUKEY OMNIA DUO充電器比較大小,同時也強調比其他標準充電器縮小50%


▼外盒背面為多國語言特色說明、中文產品規格/代理商/製造商資訊/BSMI標章貼紙、防偽驗證貼紙

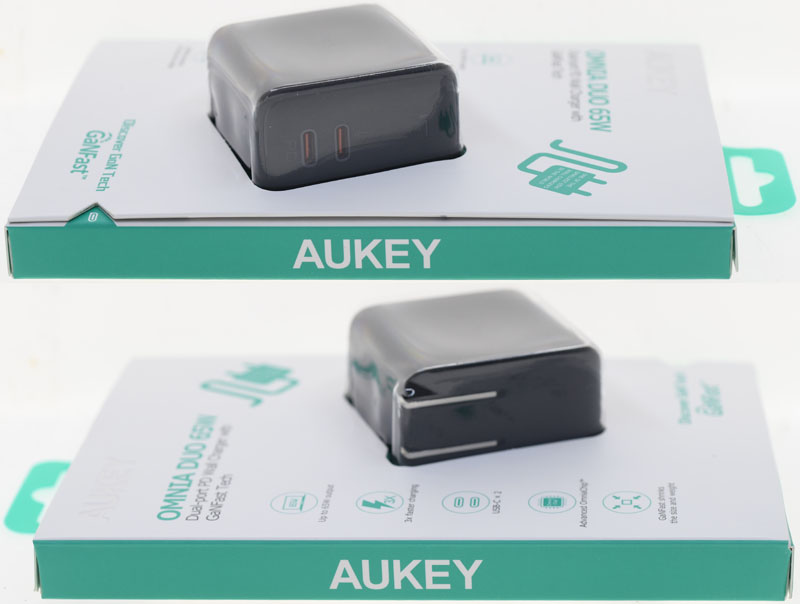

▼外盒兩側印上AUKEY商標,凸出的透明泡殼可以看到充電器本體輸出埠與可收折插頭

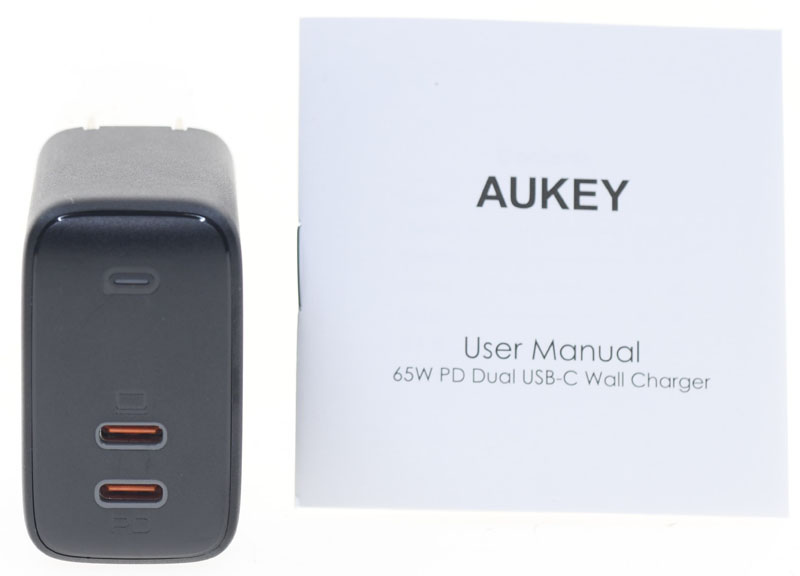

▼包裝內容有AUKEY OMNIA DUO充電器本體及說明書

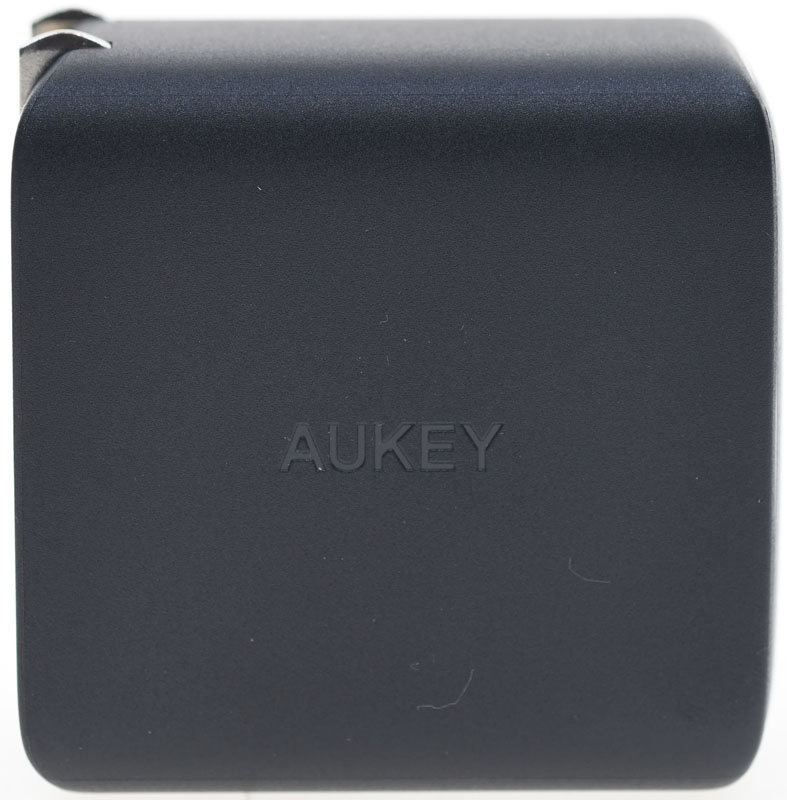

▼AUKEY OMNIA DUO採純黑外觀極簡設計,外殼兩片較大面積處中央有AUKEY商標

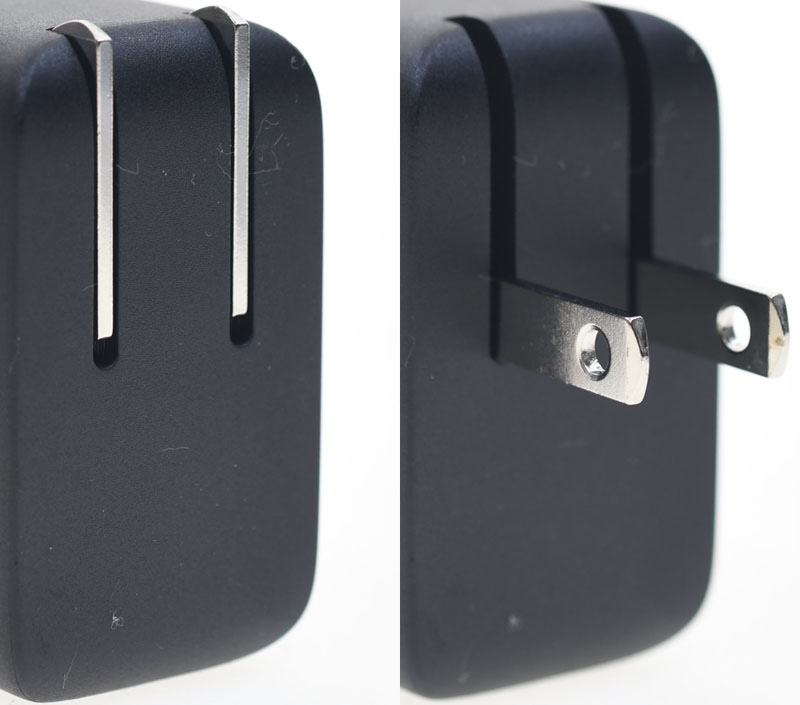

▼交流插頭可收折,方便收納


▼本體底部有產品型號、輸入/輸出規格、產地、安規認證

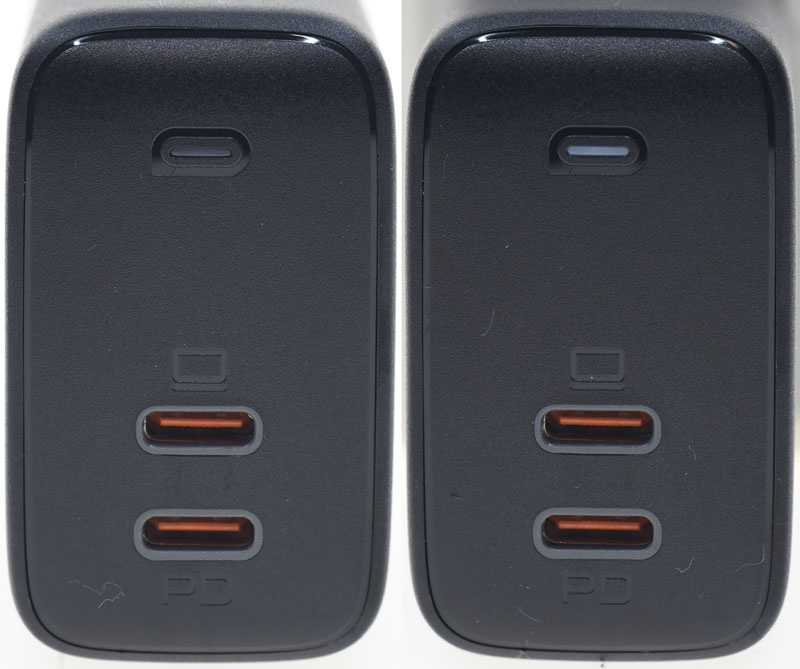

▼本體有兩個USB-C輸出埠,有筆電圖示為C1,標示PD為C2,最上方的指示燈通電後會點亮微弱白色燈光(右圖)

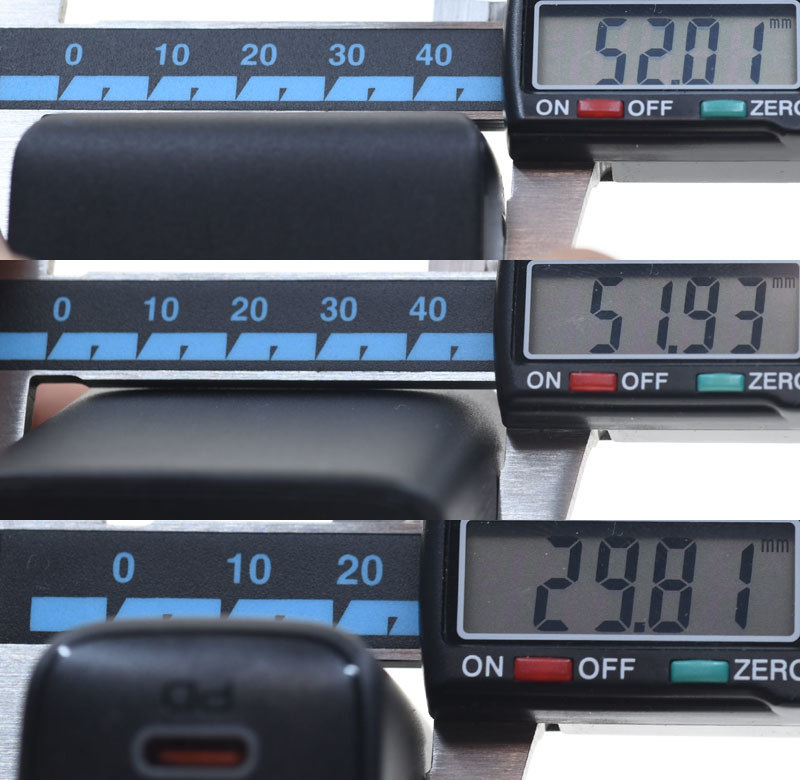

▼插頭收折後本體尺寸為52x51.9x29.8mm

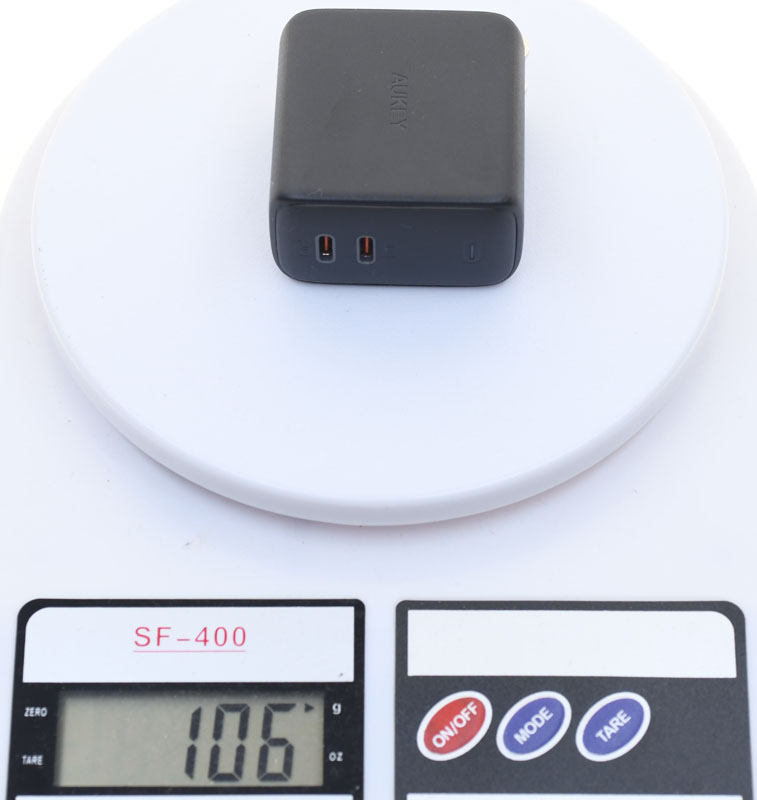

▼本體重量為106克


▼C1埠充電定義支援PD3.0/2.0、BC1.2、DCP 1.5A,當使用帶有E-Mark並支援5A的線材時,最大功率為65W

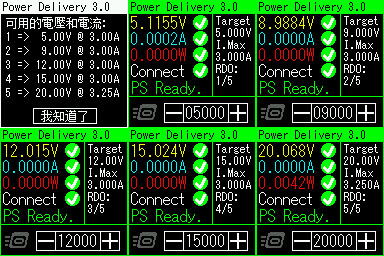

▼C1埠PDO資訊,空載輸出電壓如每格黃色數字所示


▼若是使用不帶E-Mark或不支援5A的線材時,PDO資訊20V最大電流下修至3A,最大功率下修至60W

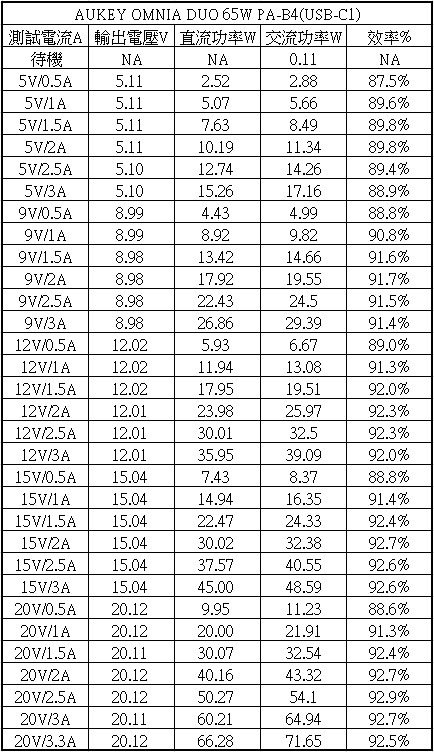

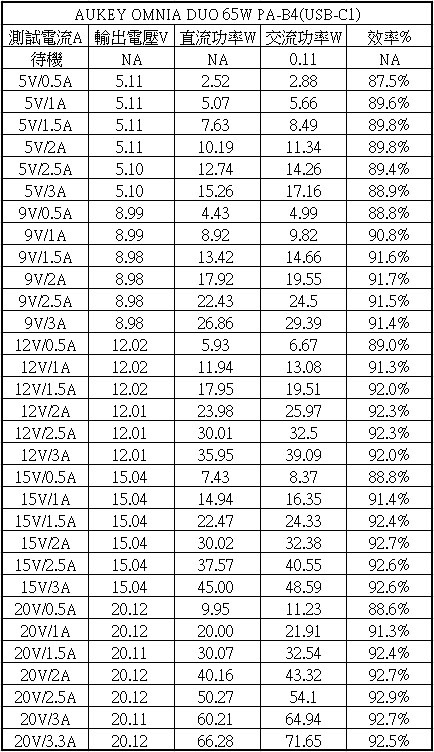

▼C1埠各組輸出轉換效率表,整體轉換效率在87.5%至92.9%之間
空載下交流輸入功率為0.11W

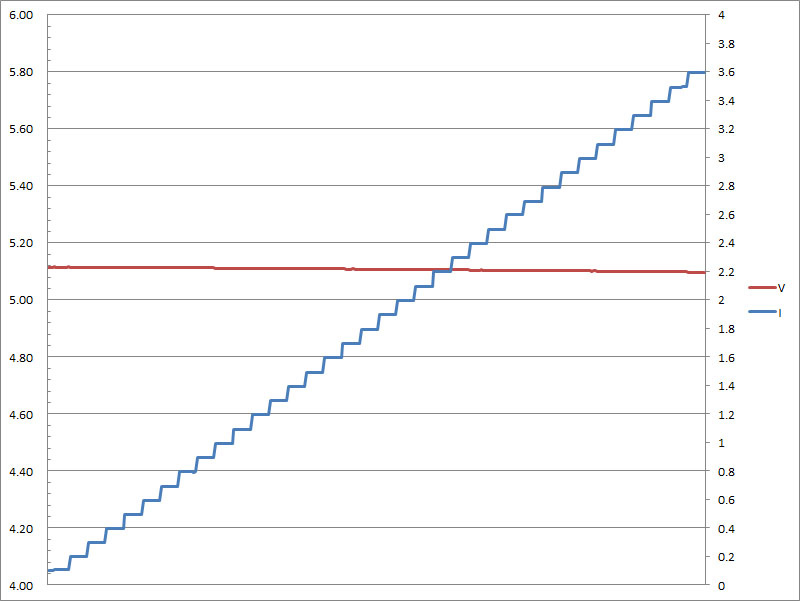

▼C1埠5V輸出負載測試,隨著電流增加,輸出電壓無明顯變化,當輸出電流超過3.6A便會截止輸出

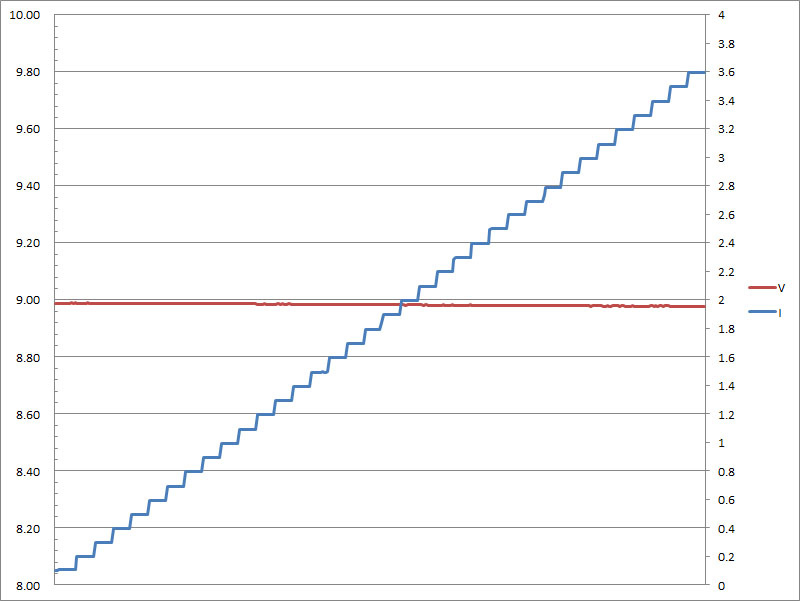

▼C1埠9V輸出負載測試,隨著電流增加,輸出電壓無明顯變化,當輸出電流超過3.6A便會截止輸出

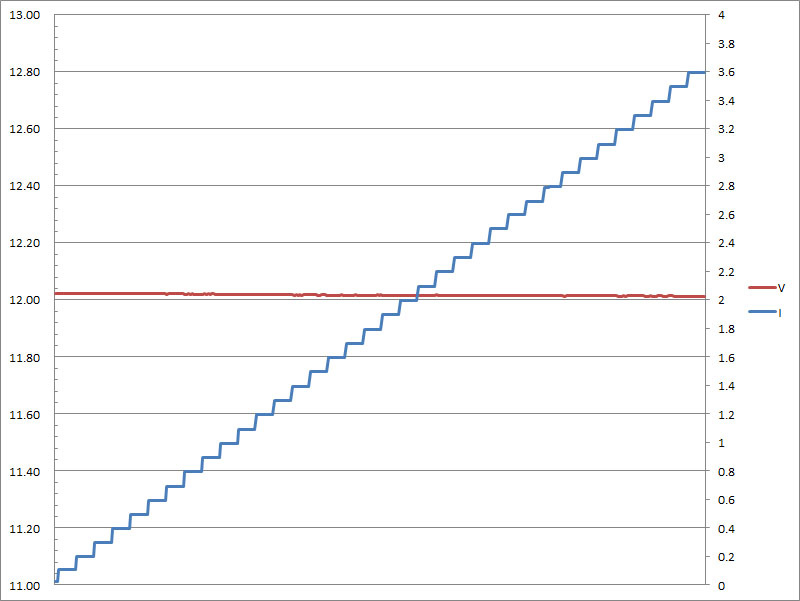

▼C1埠12V輸出負載測試,隨著電流增加,輸出電壓無明顯變化,當輸出電流超過3.6A便會截止輸出

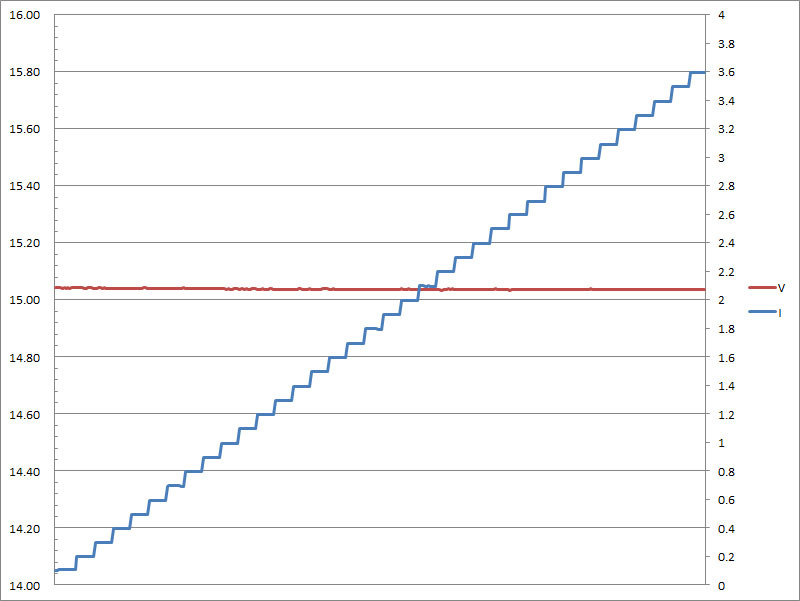

▼C1埠15V輸出負載測試,隨著電流增加,輸出電壓無明顯變化,當輸出電流超過3.6A便會截止輸出

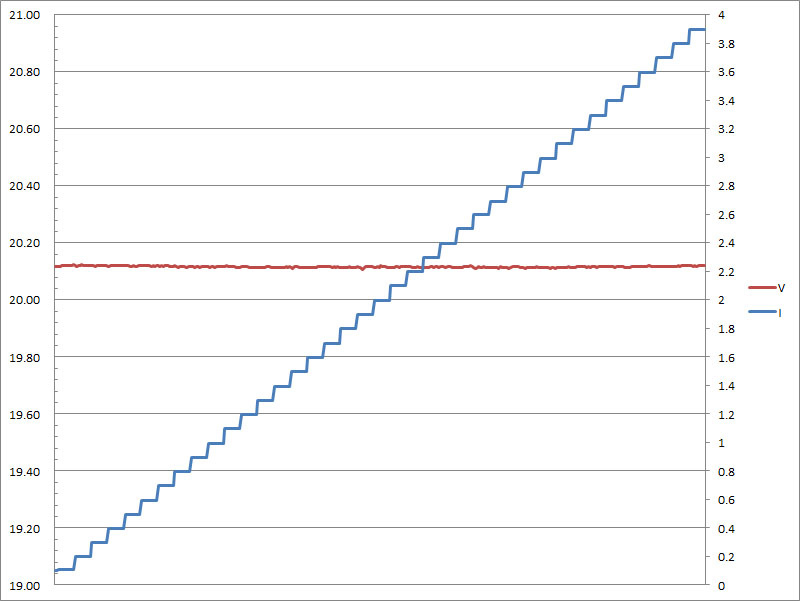

▼C1埠65W下20V輸出負載測試,隨著電流增加,輸出電壓無明顯變化,當輸出電流超過3.9A便會截止輸出


▼C1埠60W下20V輸出負載測試,隨著電流增加,輸出電壓些微下降,當輸出電流超過3.6A便會截止輸出
表示隨著PDO功率及電流下修,限流門檻值也會跟著改變

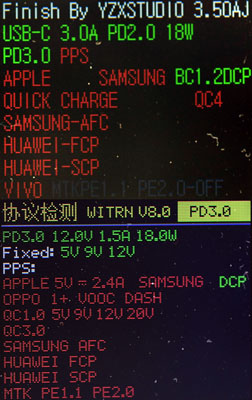

▼C2埠充電定義支援PD3.0/2.0、BC1.2、DCP 1.5A


▼C2埠PDO資訊,空載輸出電壓如每格黃色數字所示

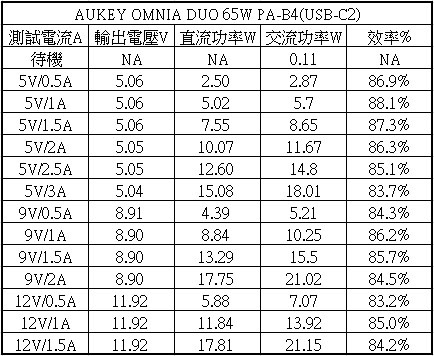

▼C2埠各組輸出轉換效率表,整體轉換效率在83.2%至88.1%之間
空載下交流輸入功率為0.11W

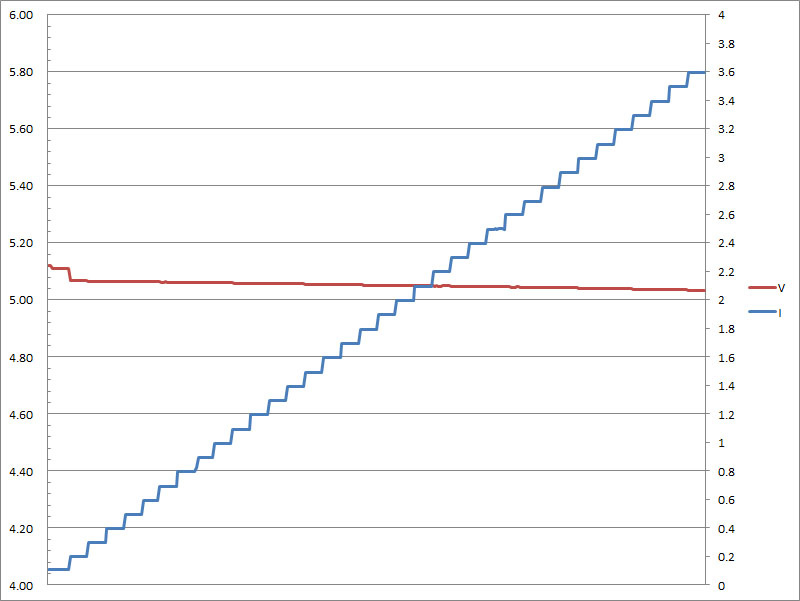

▼C2埠5V輸出負載測試,隨著電流增加,輸出電壓一開始有一明顯壓降,之後呈現些微下降,當輸出電流超過3.6A便會截止輸出

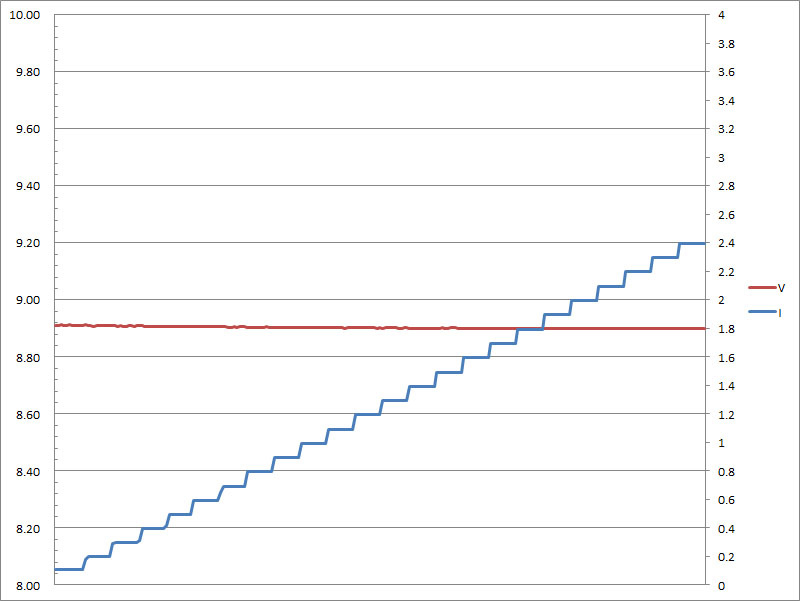

▼C2埠9V輸出負載測試,隨著電流增加,輸出電壓無明顯變化,當輸出電流超過2.4A便會截止輸出

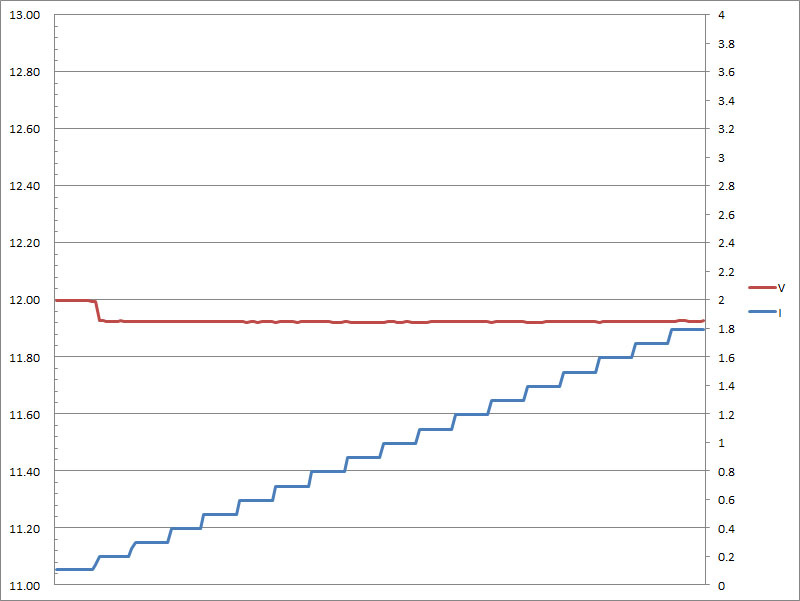

▼C2埠12V輸出負載測試,隨著電流增加,輸出電壓一開始有一明顯壓降,之後無明顯變化,當輸出電流超過1.8A便會截止輸出


▼當C1+C2同時使用下,C1埠最大輸出功率會下修至45W


▼C1+C2同時使用下,C1埠PDO資訊部分20V最大電流下修至2.25A

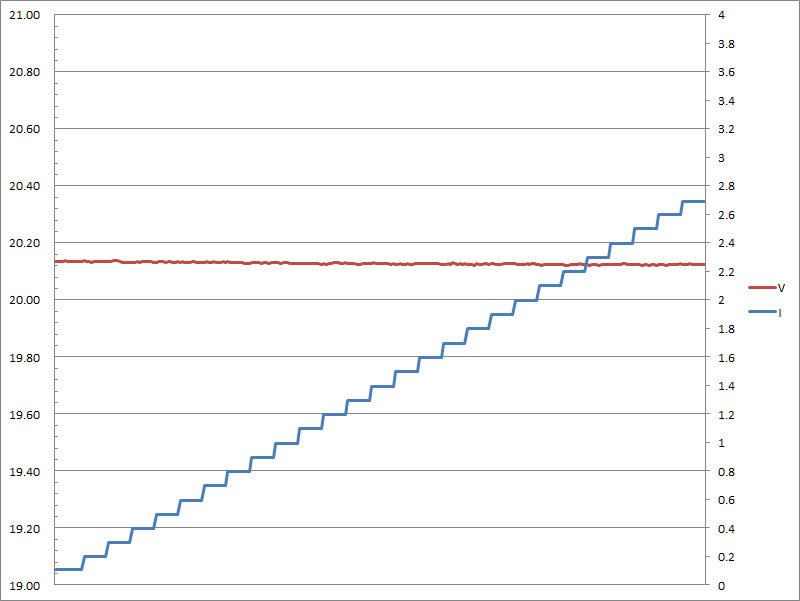

▼C1+C2同時使用時,C1埠45W下20V輸出負載測試,隨著電流增加,輸出電壓無明顯變化,當輸出電流超過2.7A便會截止輸出
表示隨著PDO功率及電流下修,限流門檻值也會跟著改變

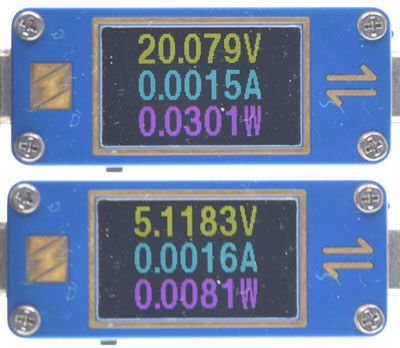

▼接上PowerFalcon USB-C轉DC萬用插頭線,C1埠可觸發20V輸出(上圖),C2埠僅可觸發5V(下圖)

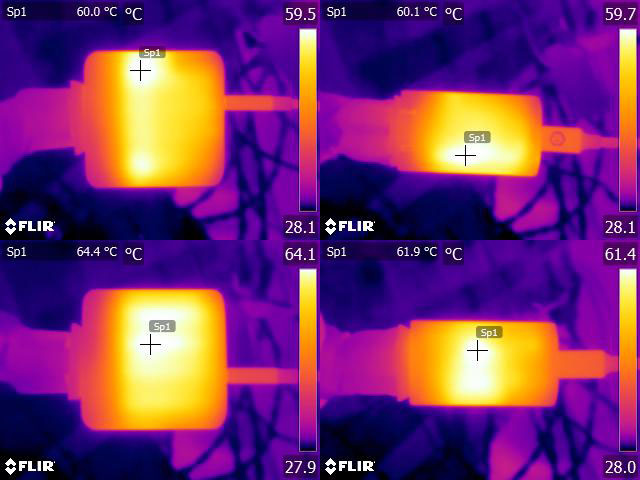

▼本體連續輸出20V/3.3A下一小時後紅外線熱影像圖



優點:
1.體積小巧,重量輕穎
2.輸出轉換效率高,最高可達92.9%
3.雙USB-C埠輸出,使用彈性高,並隨連接狀況調整輸出功率及限流門檻
缺點:
1.僅支援PD3.0/2.0協議,充電裝置需要支援PD快充才能使用高功率充電

報告完畢,謝謝收看
