產品特色:
●採用GaN氮化鎵功率元件,提高轉換效率,降低整體發熱
●三個輸出埠,兩個USB-C加一個USB-A,自動偵測PD/PPS/QC/AFC/FCP/SCP等主流快充協議,最大輸出65W
●體積小巧,可收折式插頭設計,方便攜帶
●附贈200公分5A 100W充電線及專屬收納袋
●提供三年保固

產品規格:
型號:OMNIA F6
輸入:AC100-240V,1.5A,50/60HZ
USB-C1/C2輸出(使用5A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A、PPS 3.3V-11V/5A,最大65W
USB-C1/C2輸出(使用3A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、PPS 3.3V-11V/3A,最大60W
USB-A輸出:4.5V/5A、5V/4.5A、9V/3A、12V/2.5A、20V/1.5A,最大30W
USB-C1+USB-C2輸出:45W(C1)+18W(C2),最大63W
USB-C1+USB-A輸出:45W(C1)+18W(A),最大63W
USB-C2+USB-A輸出:5V/3A,最大15W
USB-C1+USB-C2+USB-A輸出:45W(C1)+15W(C2+A),最大60W
保固:3年

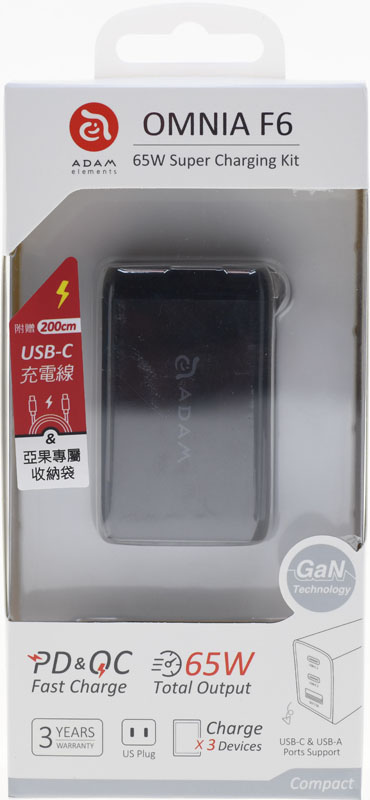

▼吊卡式外盒包裝正面最上方有商標及產品名稱,中間透明視窗可以看到充電器本體,下方有GaN圖示、PD&QC快充、輸出功率、3年保固、美規插頭、USB-C&USB-A三輸出


▼外盒包裝背面有使用情境圖、多國語言產品名稱、隨附配件(收納袋/200公分USB-C 100W充電線)、輸入/輸出規格、尺寸、重量、折疊式插頭示意圖、適用裝置、輸出埠配置、電子說明書連結QR碼、廠商資訊、安規認證標章

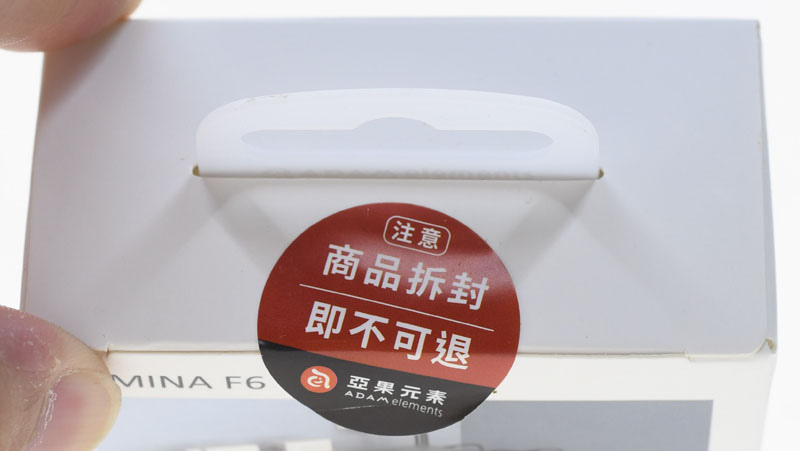

▼外盒上蓋有貼紙,表示拆封後就不能退貨

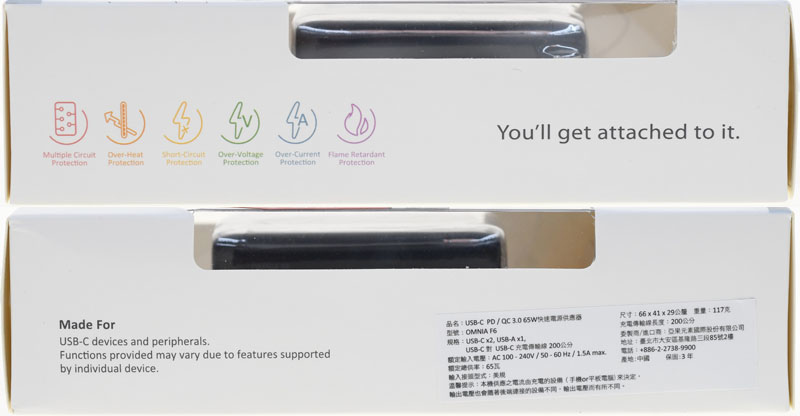

▼外盒包裝左/右側面有內建保護圖示、”You’ll get attached to it”標語、適用USB-C裝置說明、及中文產品資訊貼紙

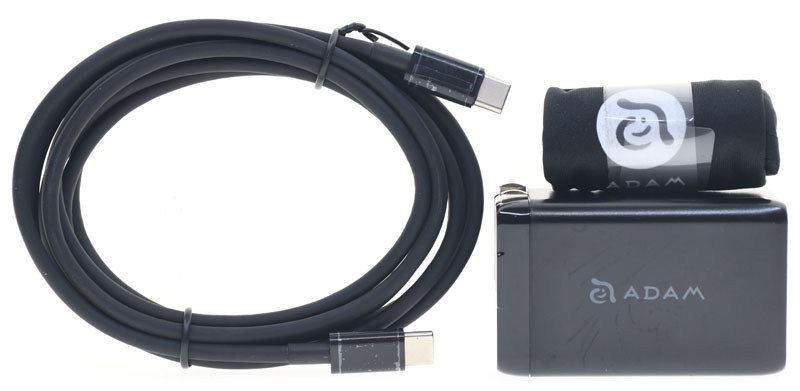

▼包裝內容物有200公分黑色USB-C 100W充電線、收納袋、充電器本體

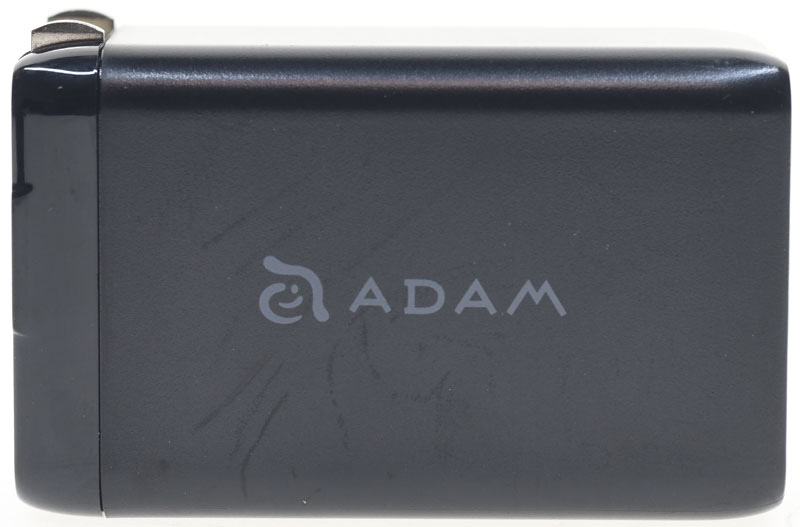

▼本體黑色外殼其中一面有商標

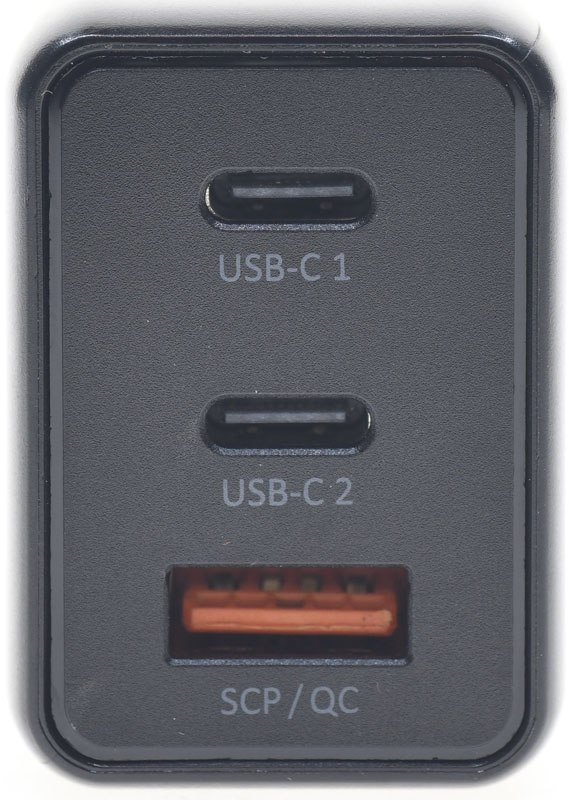

▼位於頂部的輸出埠,有兩個USB-C(USB-C1、USB-C2)及一個USB-A(SCP/QC),輸出埠旁有文字標示

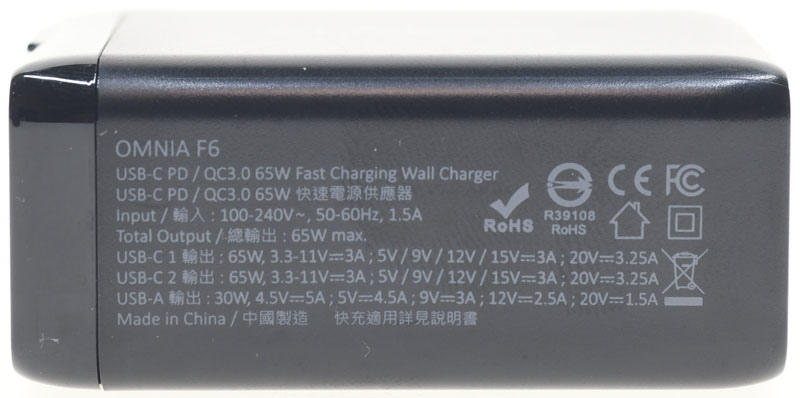

▼側面印有型號、產品名稱、安規認證標章、輸入/輸出規格、產地

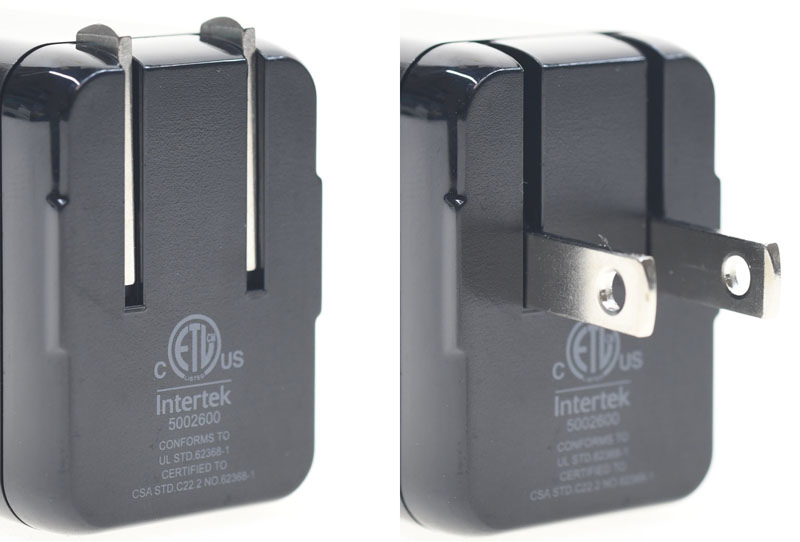

▼交流插頭可收折,方便收納

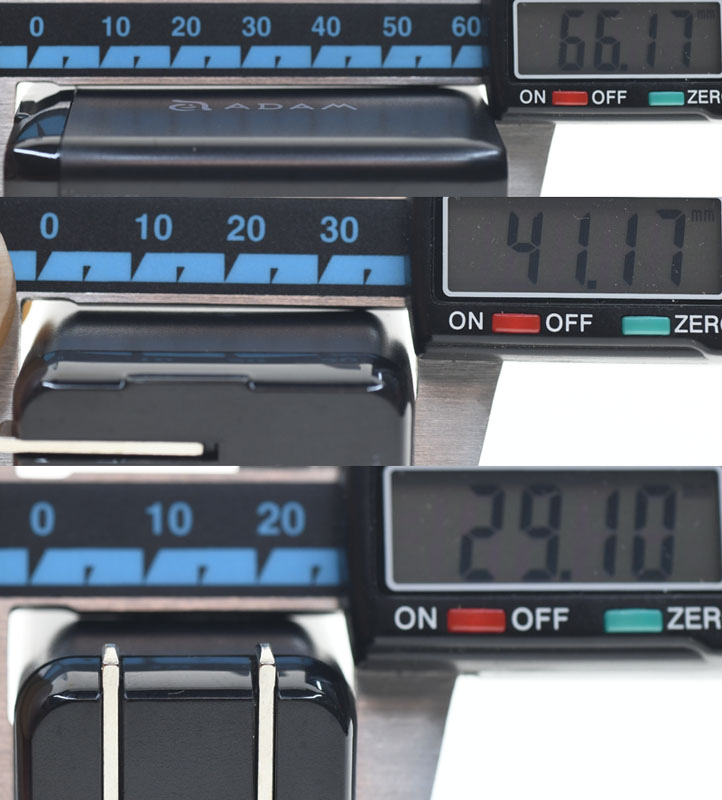

▼插頭收折後本體尺寸為66.2x41.2x29.1mm

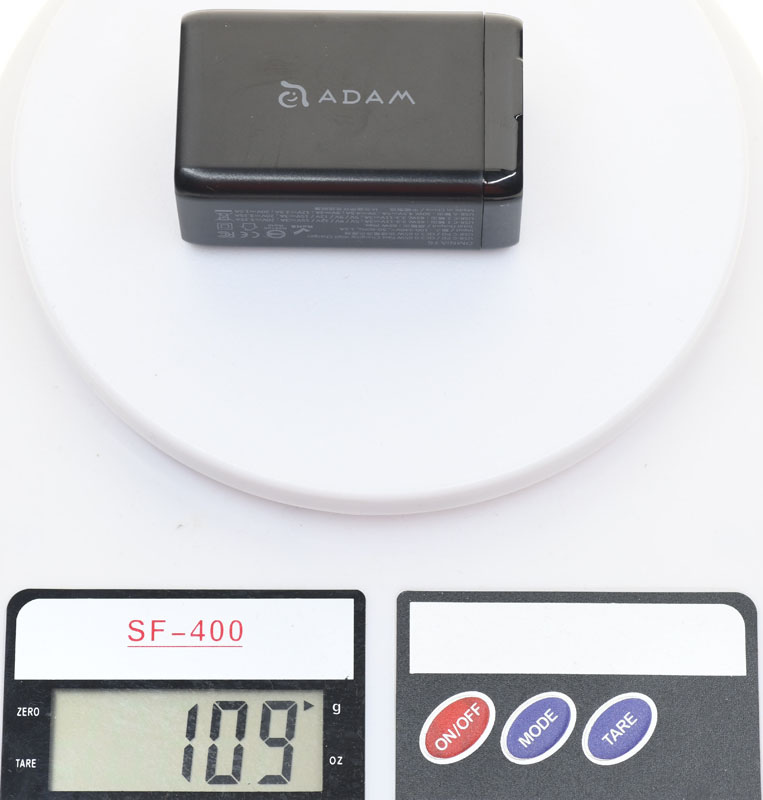

▼本體重量為109克


▼隨附USB-C to USB-C充電線E-Mark晶片資訊如下圖,支援20V/5A,100W電力傳輸,雖然標示USB3.1 Gen2,但實際上接頭內無D+/D-、TX1+/-、TX2+/-、RX1+/-、RX2+/-傳輸用線路針腳

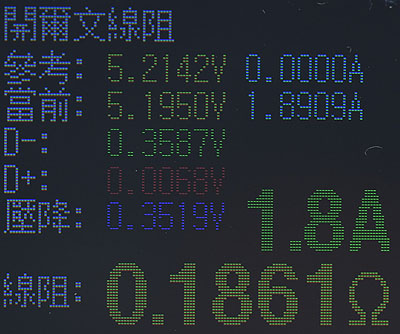

▼兩端接頭與正負線路的等效內阻為0.186Ω


ADAM亞果元素OMNIA F6氮化鎵GaN三埠65W快速充電器支援以下輸出組合模式:
USB-C1/USB-C2單輸出:使用5A線材最大65W;使用3A線材最大60W
USB-A單輸出:最大30W
USB-C1+USB-C2:45W(C1)+18W(C2),最大63W
USB-C1+USB-A:45W(C1)+18W(A),最大63W
USB-C2+USB-A:僅限5V輸出,最大15W
USB-C1+USB-C2+USB-A:45W(C1)+15W(C2+A),最大60W
為了辨識及修改輸出電壓/電流組,插上/拔下裝置時,充電器會先斷電再通電

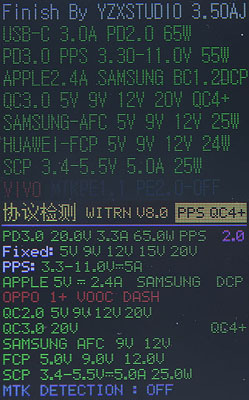

▼USB-C1/C2埠單獨使用並搭配5A線材,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A,最大功率65W

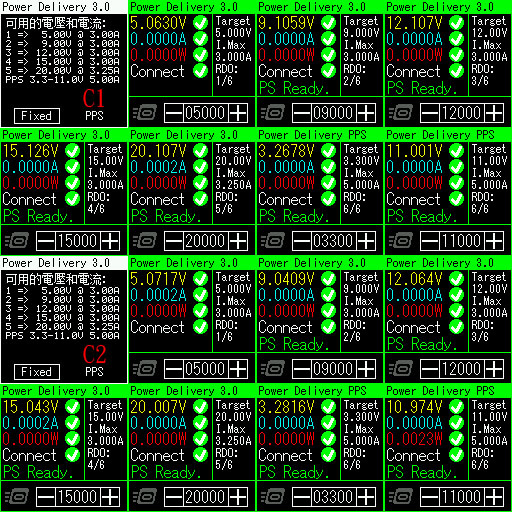

▼USB-C1(上)/C2(下)埠單獨使用並搭配5A線材,固定檔及PPS檔的PDO資訊內容

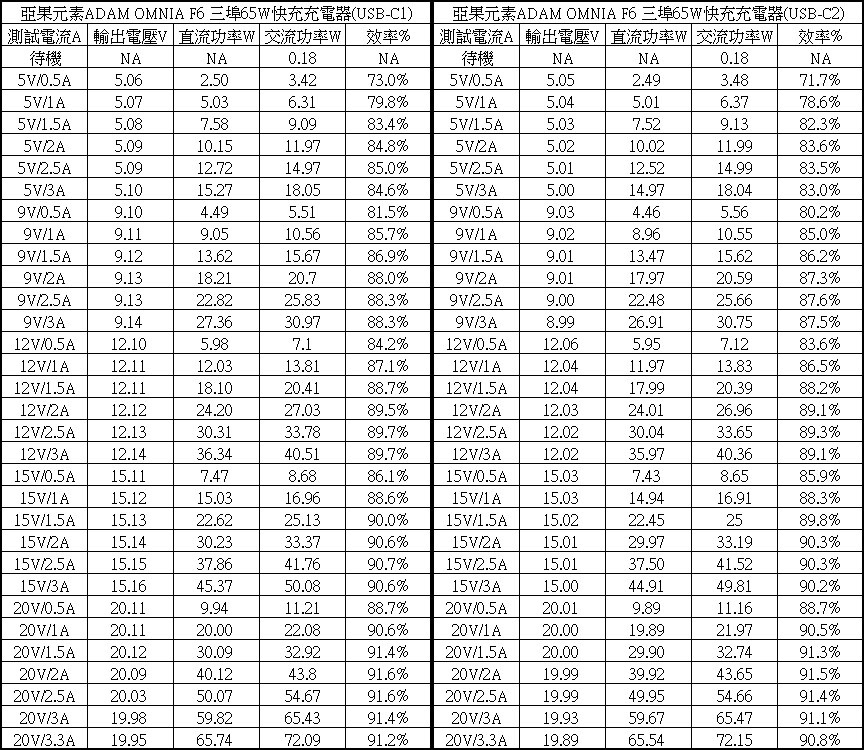

▼USB-C1(左)/C2(右)埠各組輸出轉換效率表,空載下交流輸入功率為0.18W,整體轉換效率在71.7%至91.6%之間

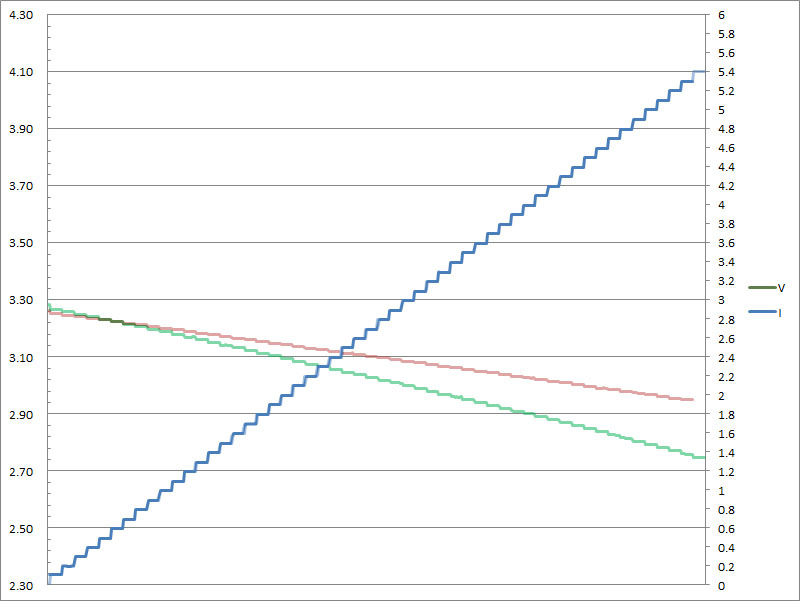

▼USB-C1(紅)/C2(綠)埠PPS檔3.3V輸出負載測試,隨著電流增加,C1/C2輸出電壓下降,當輸出電流超過5.3A(C1)、5.4A(C2)便會截止

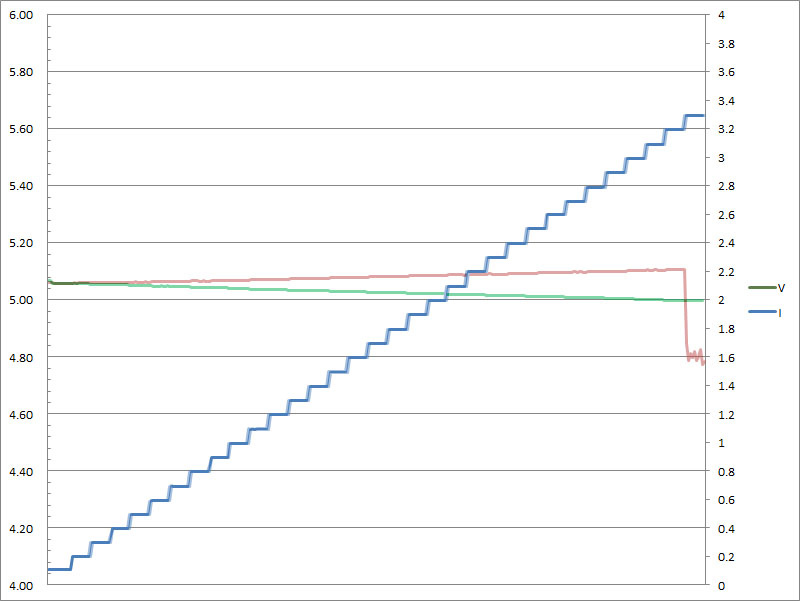

▼USB-C1(紅)/C2(綠)埠固定檔5V輸出負載測試,隨著電流增加,C1輸出電壓上升,C2輸出電壓下降,當輸出電流超過3.3A便會截止

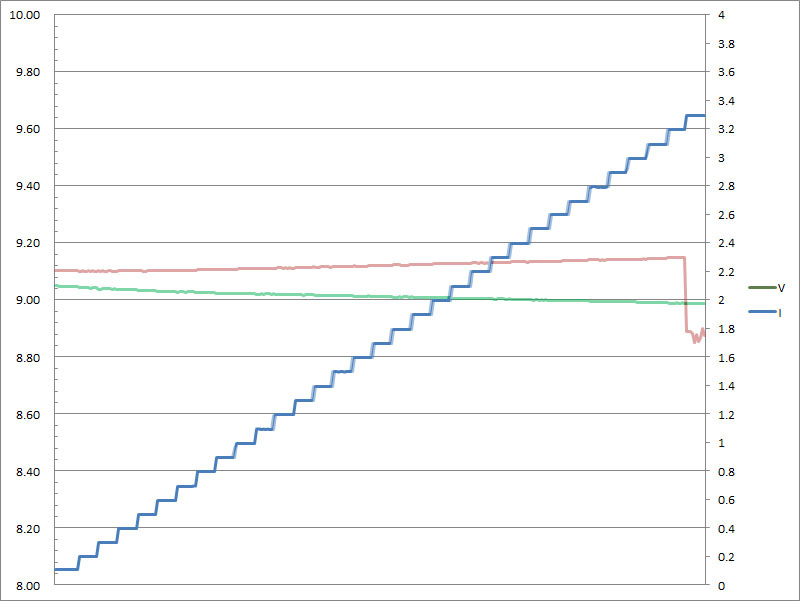

▼USB-C1(紅)/C2(綠)埠固定檔9V輸出負載測試,隨著電流增加,C1輸出電壓上升,C2輸出電壓下降,當輸出電流超過3.3A便會截止

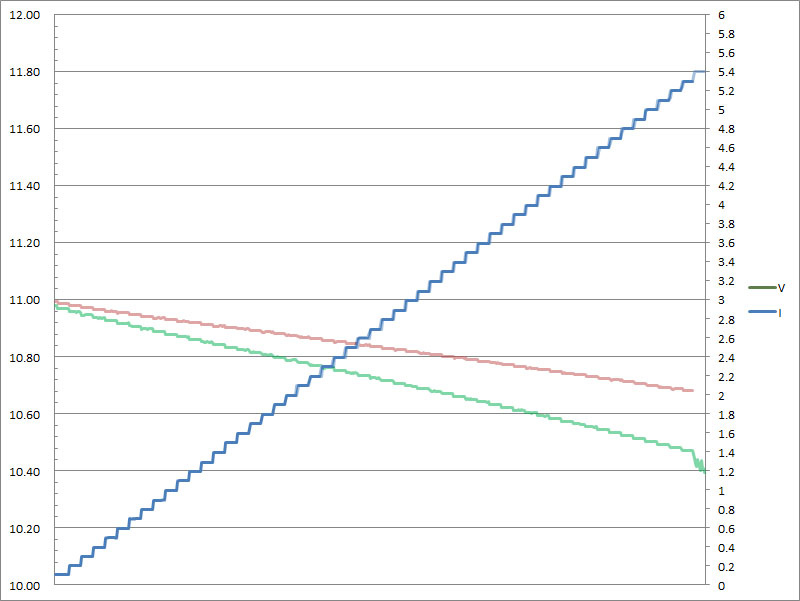

▼USB-C1(紅)/C2(綠)埠PPS檔11V輸出負載測試,隨著電流增加,C1/C2輸出電壓下降,當輸出電流超過5.3A(C1)、5.4A(C2)便會截止


▼USB-C1(紅)/C2(綠)埠固定檔12V輸出負載測試,隨著電流增加,C1輸出電壓上升,C2輸出電壓下降,當輸出電流超過3.3A便會截止

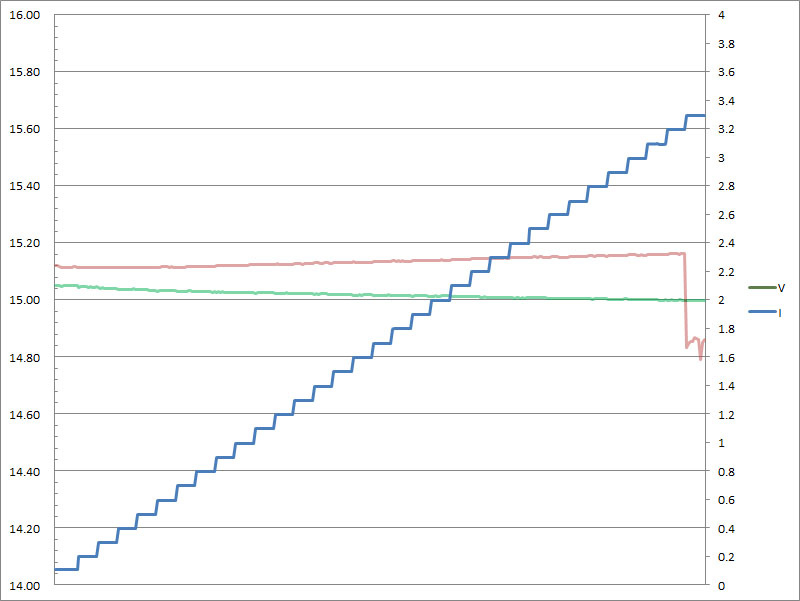

▼USB-C1(紅)/C2(綠)埠固定檔15V輸出負載測試,隨著電流增加,C1輸出電壓上升,C2輸出電壓下降,當輸出電流超過3.3A便會截止

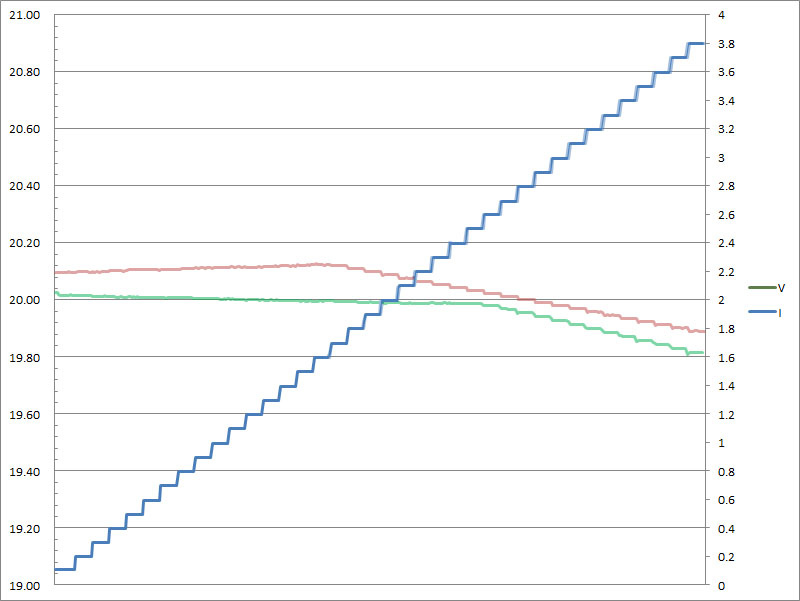

▼USB-C1(紅)/C2(綠)埠固定檔20V輸出負載測試,隨著電流增加,C1輸出電壓一開始上升,超過1.7A開始下降;C2輸出電壓下降,當輸出電流超過3.8A便會截止

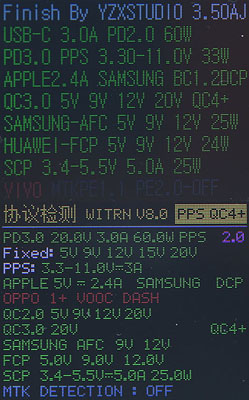

▼USB-C1/C2埠單獨使用並搭配3A線材,固定檔最大功率下修至60W,PPS檔最大功率下修至33W

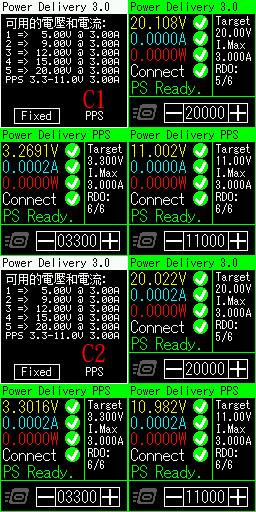

▼USB-C1(上)/C2(下)埠搭配3A線材,會更改PDO資訊內容,固定檔20V及PPS檔最大電流均下修至3A


▼使用3A線材,USB-C1(紅)/C2(綠)埠PPS檔3.3V輸出負載測試,隨著電流增加,C1/C2輸出電壓下降,當輸出電流超過3.3A便會截止

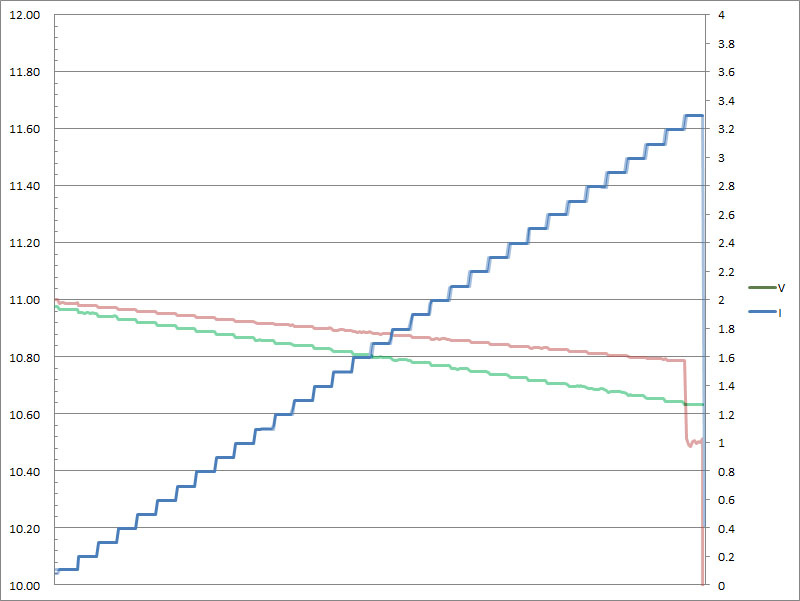

▼使用3A線材,USB-C1(紅)/C2(綠)埠PPS檔11V輸出負載測試,隨著電流增加,C1/C2輸出電壓下降,當輸出電流超過3.3A便會截止

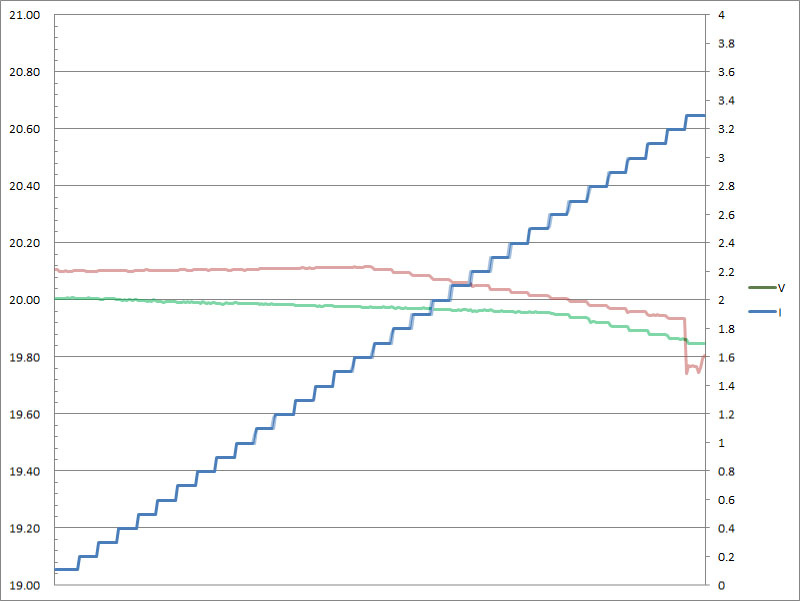

▼使用3A線材,USB-C1(紅)/C2(綠)埠固定檔20V輸出負載測試,隨著電流增加,C1輸出電壓一開始上升,超過1.6A開始下降;C2輸出電壓下降,當輸出電流超過3.3A便會截止

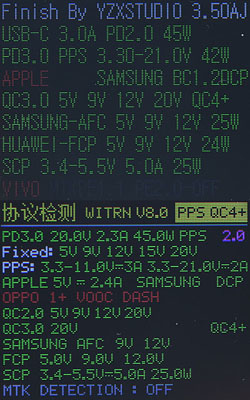

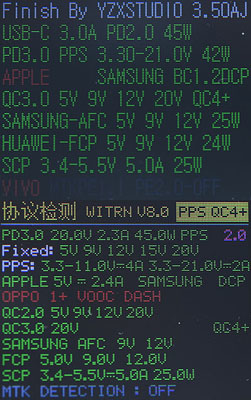

▼當USB-C1埠與USB-C2/USB-A埠同時使用,USB-C1埠搭配5A線材,固定檔最大功率下修至45W,PPS檔最大電流下修至4A


▼當USB-C1埠與USB-C2埠同時使用,USB-C1埠搭配5A線材,USB-C1埠PDO資訊內容中固定檔20V最大電流下修至2.25A,原有3.3V-11V PPS檔最大電流下修至4A,新增第二組PPS檔3.3V-21V,最大電流2A

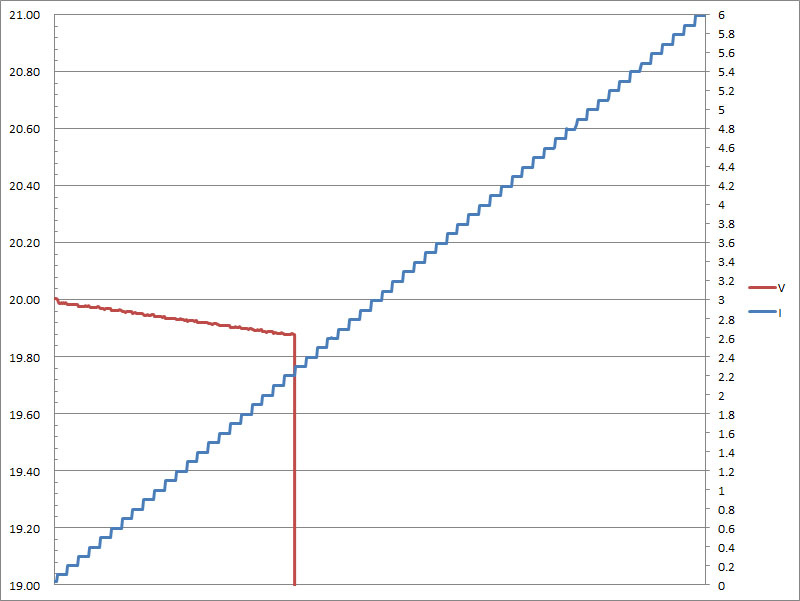

▼下修至45W的USB-C1埠固定檔20V輸出負載測試,隨著電流增加,輸出電壓一開始上升,超過1.6A開始下降,當輸出電流超過2.6A便會截止

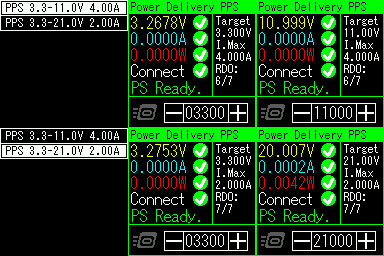

▼下修至45W的USB-C1埠搭配5A線材,第一組PPS檔3.3V-11V最大電流下修至4A,並增加第二組PPS檔3.3-21V,最大電流2A,雖然第二組PPS可設定電壓最高21V,但實際輸出電壓只有20V

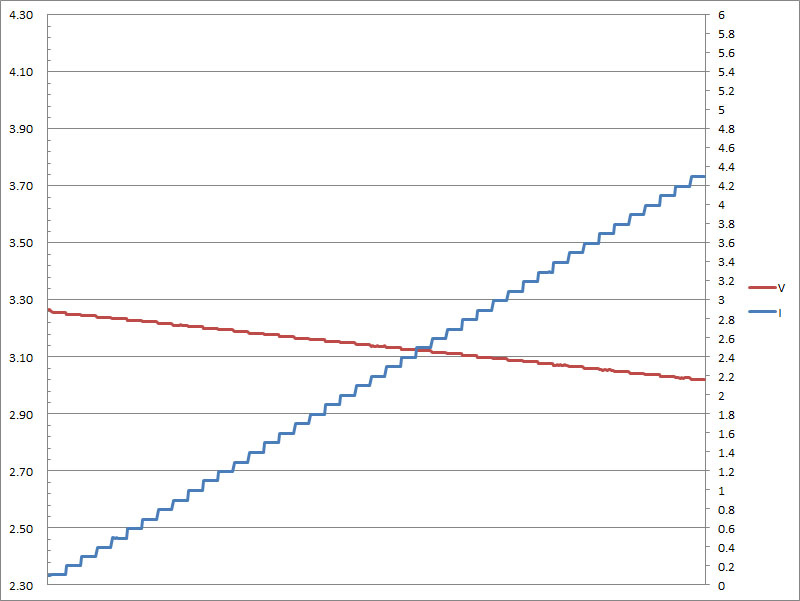

▼下修至45W的USB-C1埠,使用5A線材時第一組PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過4.3A便會截止

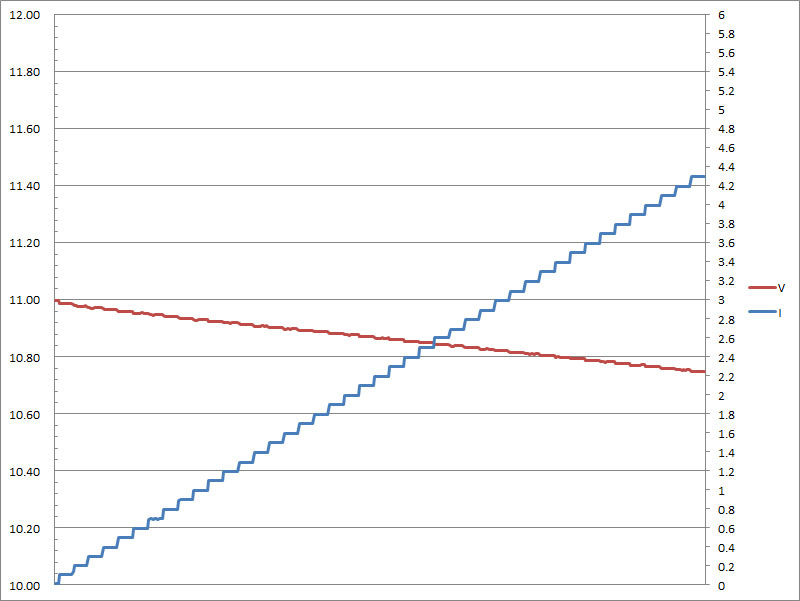

▼下修至45W的USB-C1埠,使用5A線材時第一組PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過4.3A便會截止


▼下修至45W的USB-C1埠第二組PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.2A便會截止


▼下修至45W的USB-C1埠第二組PPS檔21V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.2A會壓降到只剩1至2伏特,但直到6A都沒有截止輸出


▼當USB-C1埠與USB-C2/USB-A埠同時使用,USB-C1埠搭配3A線材,固定檔最大功率下修至45W,PPS檔最大電流下修至3A

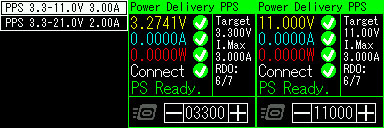

▼當USB-C1埠與USB-C2/USB-A埠同時使用,USB-C1埠搭配3A線材,固定檔及第二組PPS的最大電流均維持不變,第一組PPS檔最大電流下修至3A

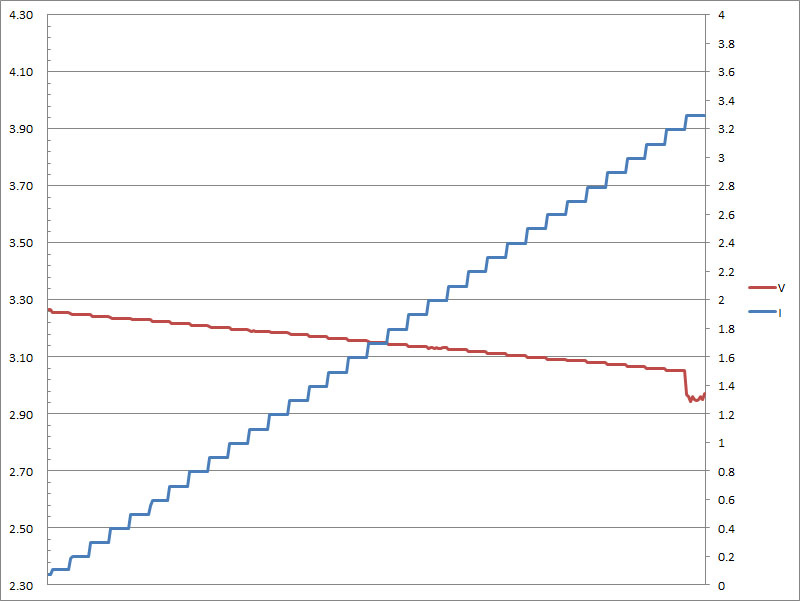

▼下修至45W的USB-C1埠,使用3A線材時第一組PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止

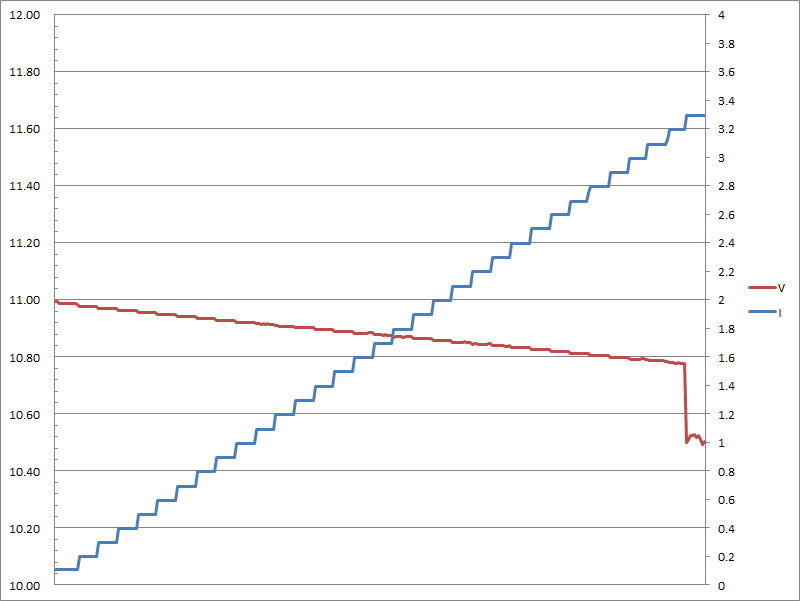

▼下修至45W的USB-C1埠,使用3A線材時第一組PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止

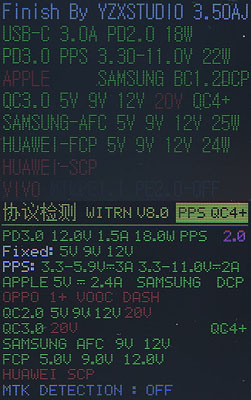

▼當USB-C2與USB-C1雙埠同時使用時,USB-C2最大輸出功率會下修至18W,並取消QC的20V及華為SCP協議


▼USB-C2埠下修至18W後,會更改PDO資訊內容,9V最大電流下修至2A,12V最大電流下修至1.5A,並取消15V及20V輸出

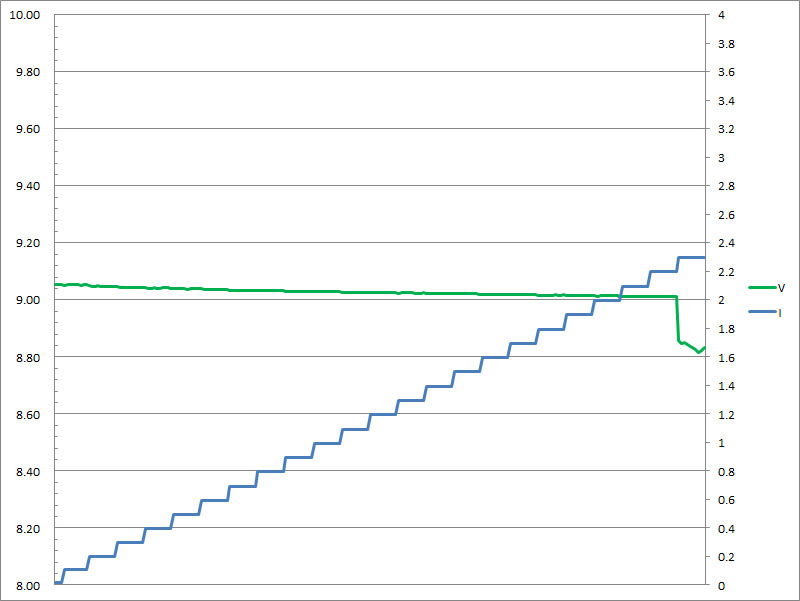

▼下修至18W的USB-C2埠固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.3A便會截止

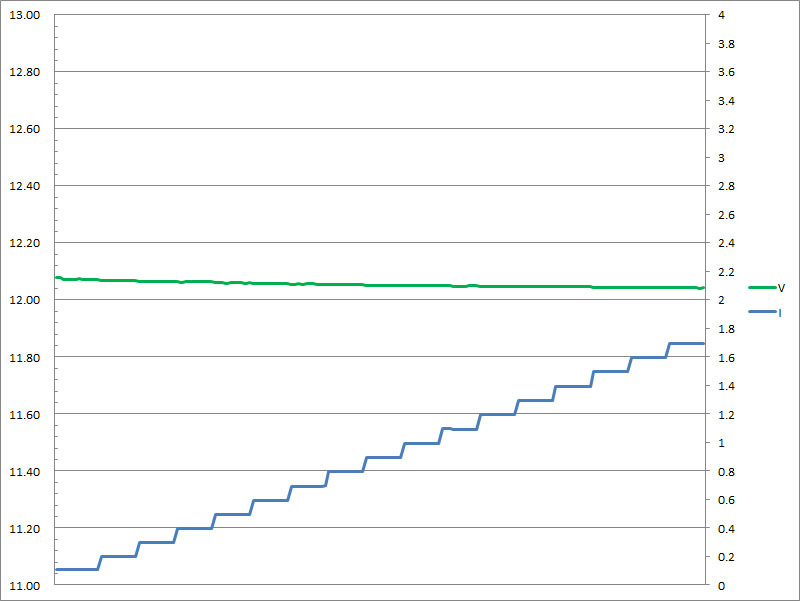

▼下修至18W的USB-C2埠固定檔12V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過1.7A便會截止

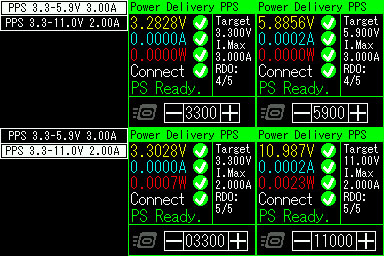

▼USB-C2埠下修至18W後,第一組PPS檔3.3V-5.9V最大電流3A,第二組PPS檔3.3-11V最大電流2A


▼下修至18W的USB-C2埠第一組PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止

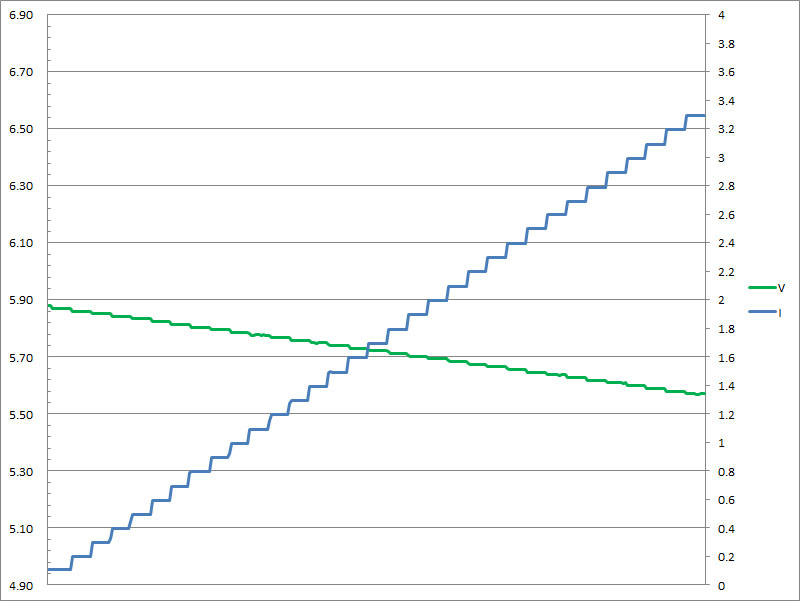

▼下修至18W的USB-C2埠第一組PPS檔5.9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止

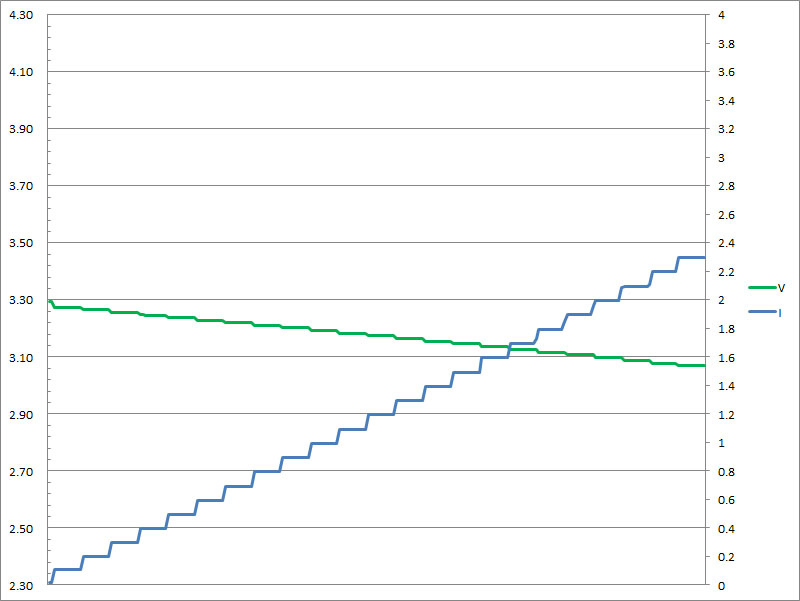

▼下修至18W的USB-C2埠第二組PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.3A便會截止

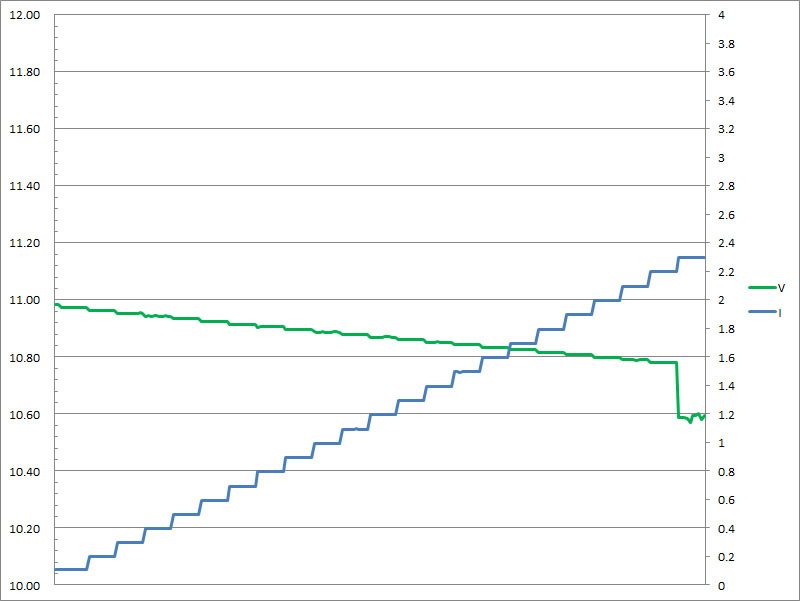

▼下修至18W的USB-C2埠第二組PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.3A便會截止


▼USB-A埠單獨使用或與USB-C1共同使用時,充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

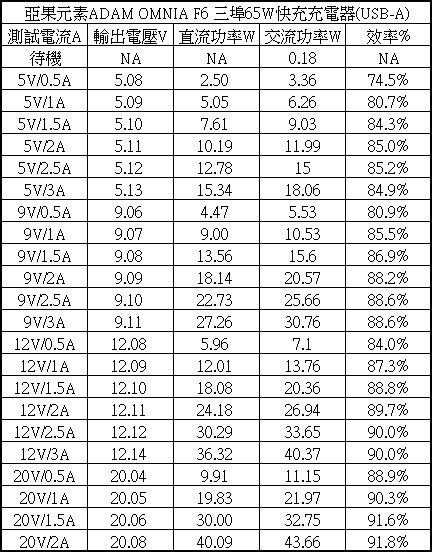

▼USB-A埠各組輸出轉換效率表,空載下交流輸入功率為0.18W,整體轉換效率在74.5%至91.8%之間

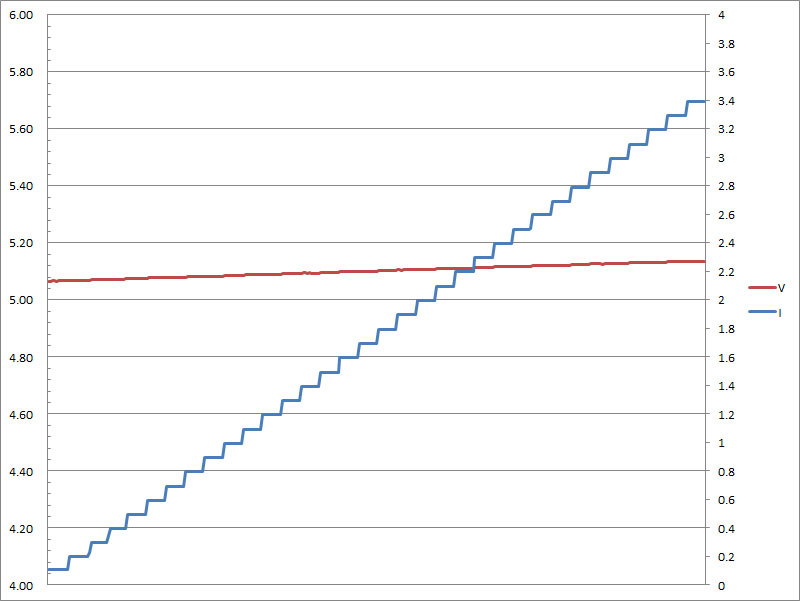

▼USB-A埠5V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3.4A便會截止

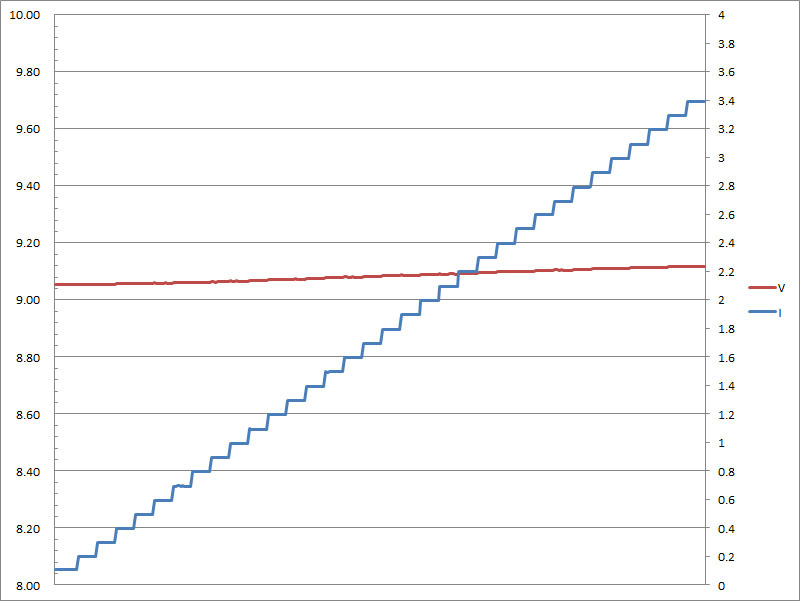

▼USB-A埠9V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3.4A便會截止

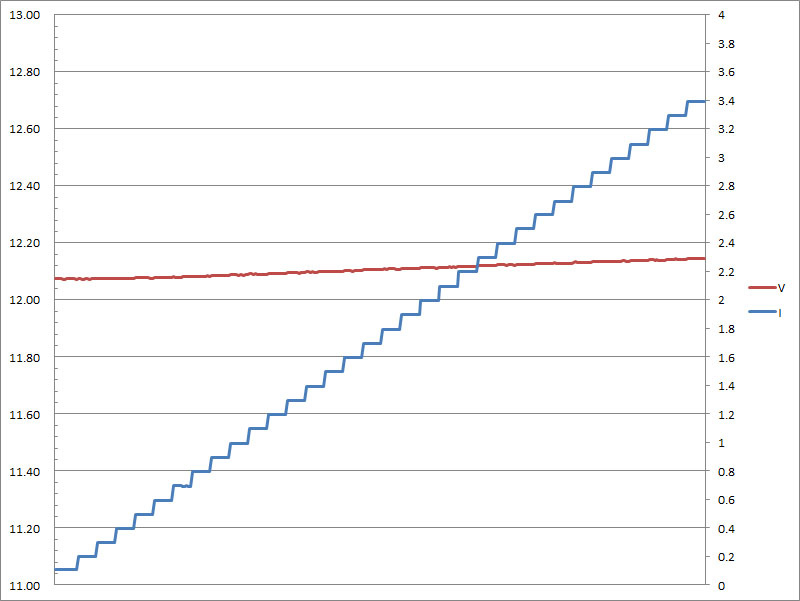

▼USB-A埠12V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3.4A便會截止

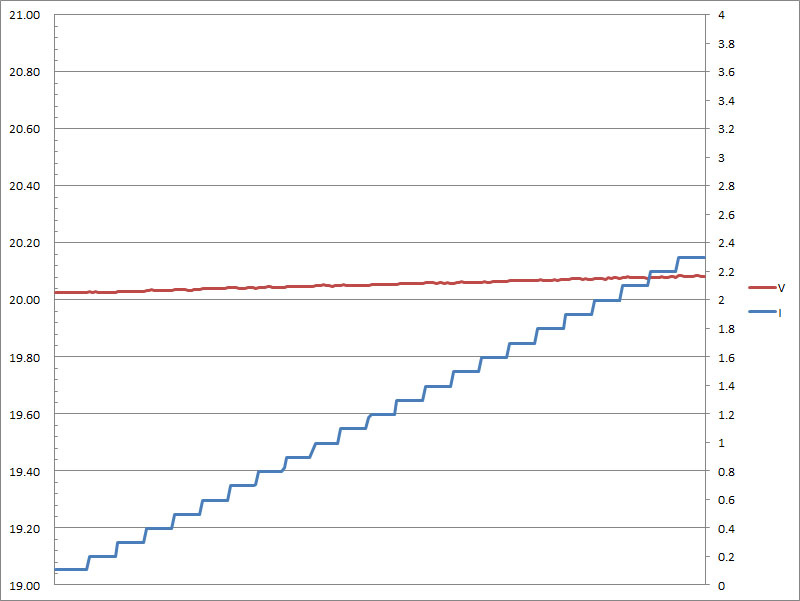

▼USB-A埠20V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過2.3A便會截止

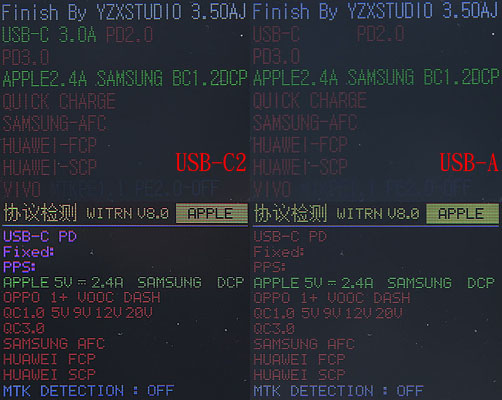

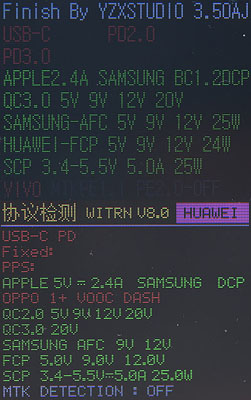

▼若USB-A與USB-C2埠共同使用,兩個埠僅限5V輸出,充電定義(左邊USB-C2,右邊USB-A)均只支援Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A


▼USB-C1連續輸出65W一小時後本體的紅外線熱影像圖


優點:
1.使用GaN氮化鎵功率元件,體積小卻有65W大功率輸出,可折式插頭方便收納
2.二個USB-C加一個USB-A,三輸出埠使用彈性高,並隨輸出埠連接狀況修改輸出電壓組別及限流門檻
3.支援PD2.0/PD3.0、PPS、QC3.0/QC2.0、QC4+、AFC、FCP、SCP等多種快充協議
4.部分輸出組帶電壓補償
缺點:
1.空載功耗0.18W略高
2.最高效率雖可達91.8%,但低電壓/電流輸出下效率最低只有71.7%
3.USB-C1與USB-C2共同使用時,USB-C1增加的第二組PPS檔21V檔位輸出電壓值與限流保護動作異常

報告完畢,謝謝收看
