產品特色:
●純黑外觀極簡設計,體積小巧,重量輕穎,插頭可收折式設計,便於攜帶
●採用GaN氮化鎵科技,提高轉換效率及降低整體發熱
●雙USB-C輸出,支援PD3.0快充協議
●搭載動態偵測技術,單埠最大輸出功率達60W,可充筆記型電腦,雙埠同時使用下會自動分配成45W+18W

產品規格:
型號:PA-D5
輸入:AC100-240V,1.5A,50/60HZ
單埠/雙埠同時使用C1埠輸出:5V/3A、9V/2A、12V/1.5A,最大18W
單埠C2埠輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/3A,最大60W
雙埠同時使用C2埠輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A,最大45W
最大輸出功率:63W

▼吊卡式外盒正面左上為商標、產品名稱及功率,中央為產品外觀圖,右下為特色圖示


▼外盒正面有活頁,掀開後左邊可看到使用情境圖,右邊透明泡殼可看到AUKEY FOCUS DUO充電器本體


▼外盒背面為多國語言特色說明及產品條碼


▼外盒兩側分別為特色及可支援裝置圖示、防偽驗證貼紙、中文產品規格/代理商/製造商資訊

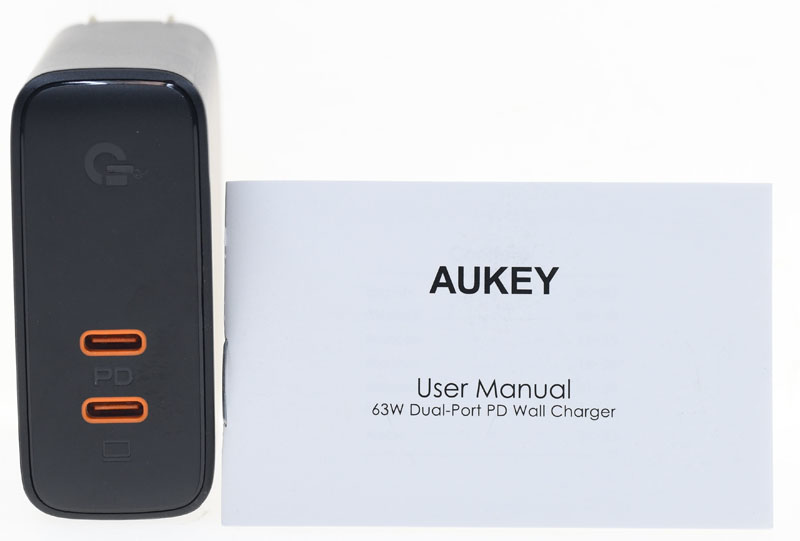

▼包裝內容有充電器本體及說明書

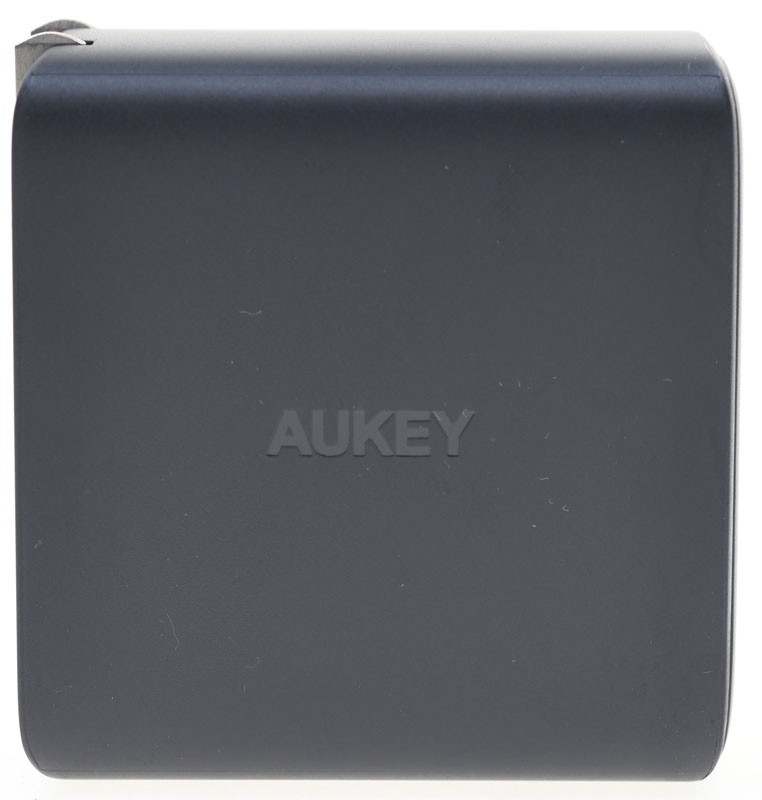

▼AUKEY FOCUS DUO採純黑外觀極簡設計,外殼其中一片較大面積處中央有AUKEY商標

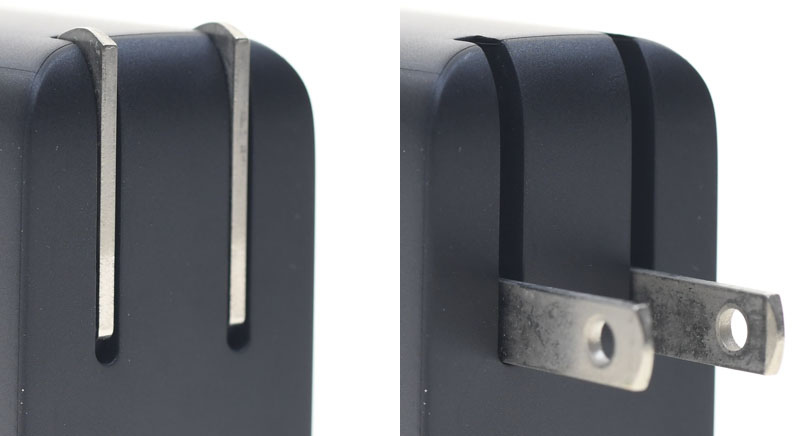

▼交流插頭可收折,方便收納

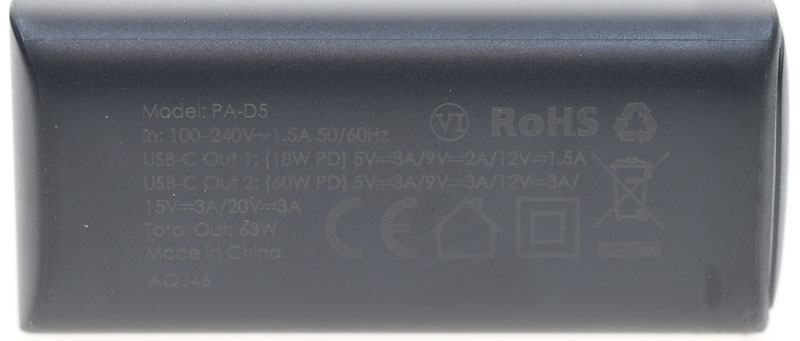

▼本體底部有產品型號、輸入/輸出規格、產地、安規認證

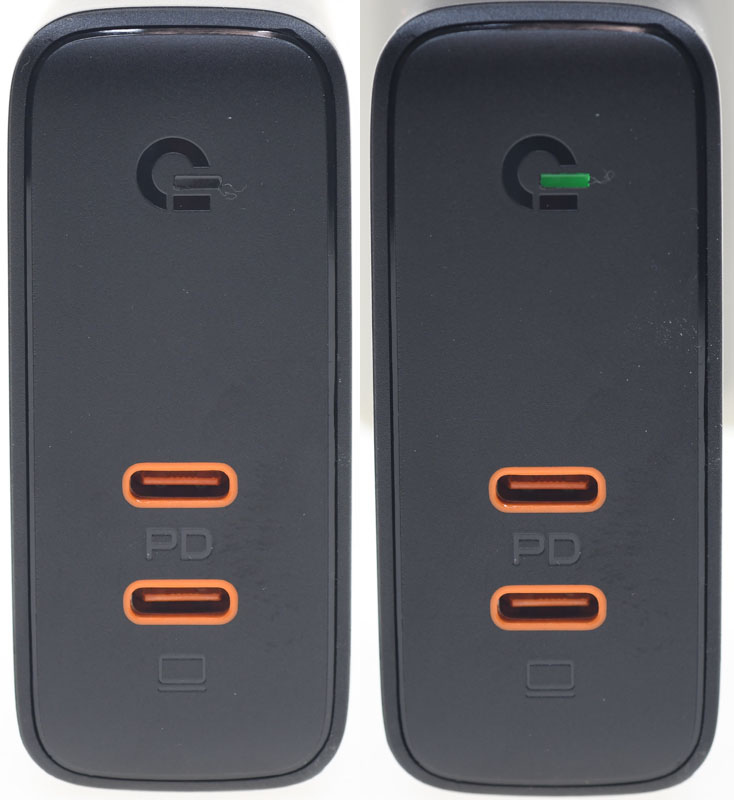

▼本體有兩個USB-C輸出埠,標示PD為C1,有筆電圖示為C2,通電後最上方的指示燈會發出微弱綠色燈光(右圖)

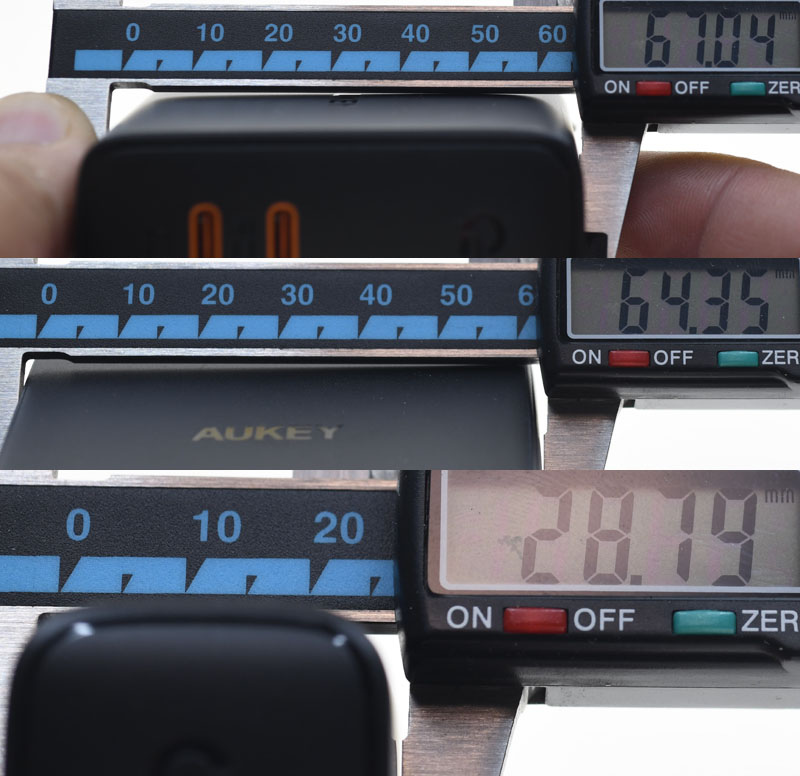

▼插頭收折後本體尺寸為67x64.4x28.8mm

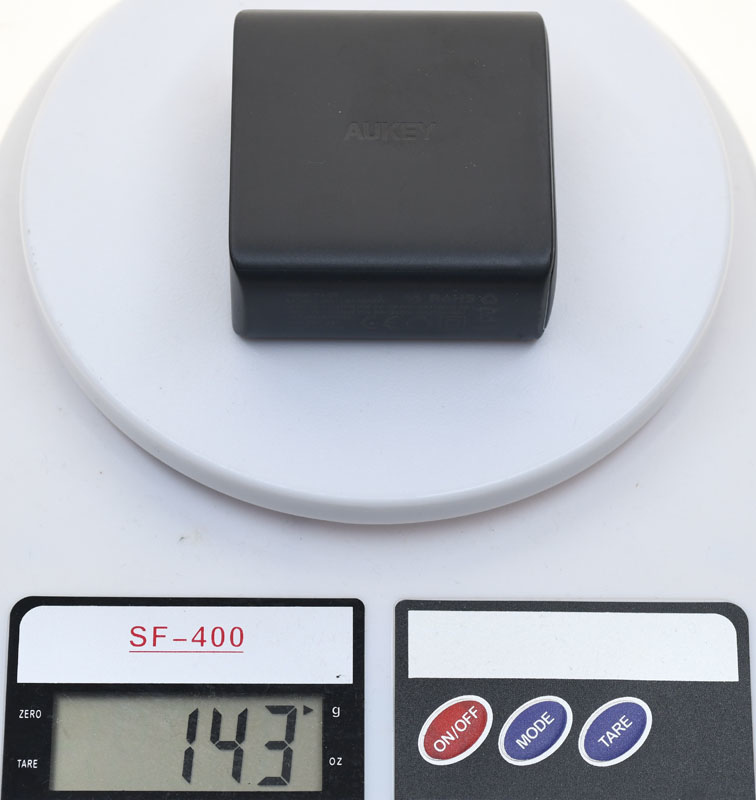

▼本體重量為143克

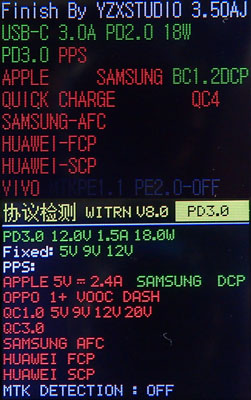

▼C1埠充電定義支援PD3.0/2.0、BC1.2、DCP 1.5A,最大輸出功率18W


▼C1埠PDO資訊,空載輸出電壓如每格黃色數字所示

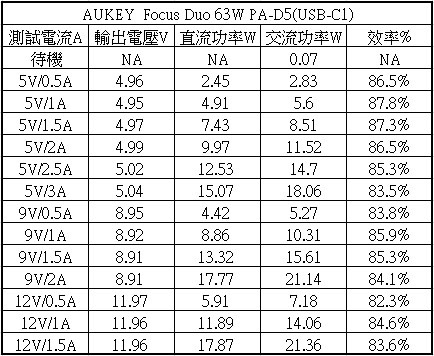

▼C1埠各組輸出轉換效率表,空載下交流輸入功率為0.07W,整體轉換效率在82.3%至87.8%之間

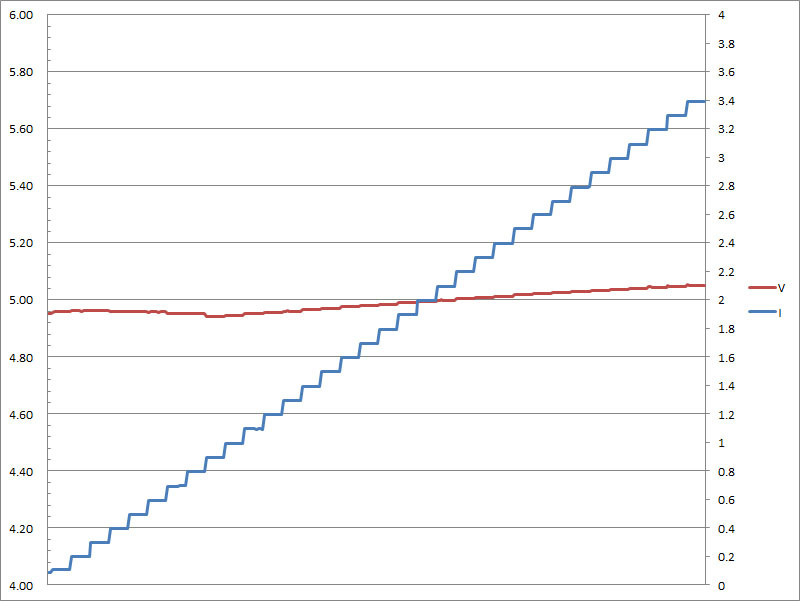

▼C1埠5V輸出負載測試,隨著電流增加,輸出電壓一開始無明顯變化,當輸出電流超過0.8A電壓開始呈現微幅上升,超過3.4A便會截止輸出

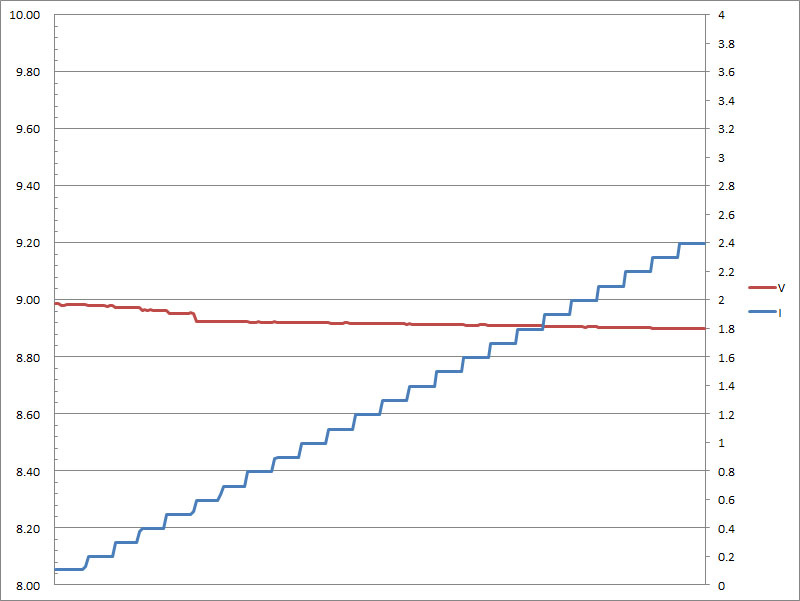

▼C1埠9V輸出負載測試,隨著電流增加,輸出電壓整體呈現下降,當輸出電流超過2.4A便會截止輸出

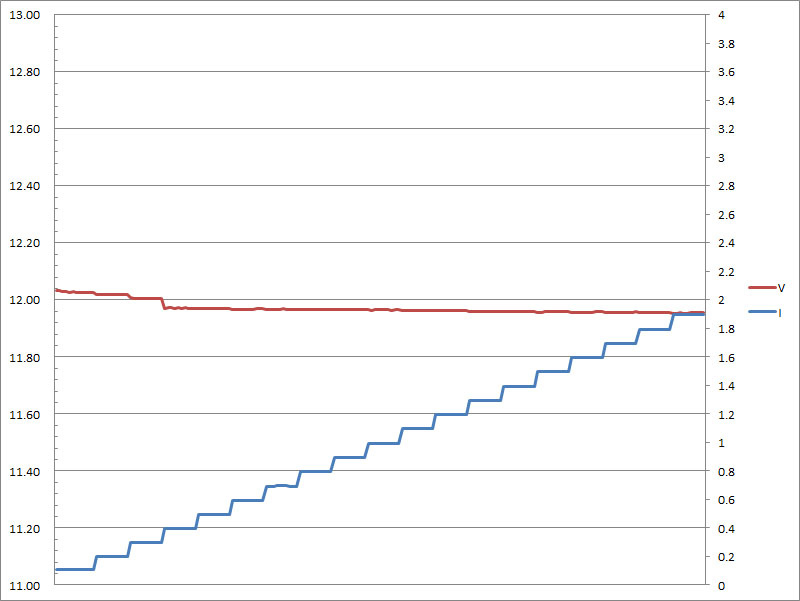

▼C1埠12V輸出負載測試,隨著電流增加,輸出電壓整體呈現下降,當輸出電流超過1.9A便會截止輸出


▼C2埠充電定義支援PD3.0/2.0、BC1.2、DCP 1.5A,最大輸出功率60W

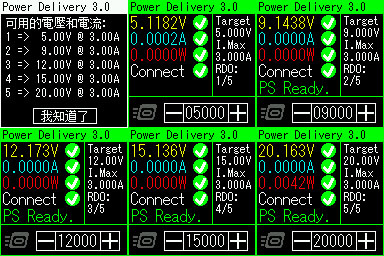

▼C2埠PDO資訊,空載輸出電壓如每格黃色數字所示

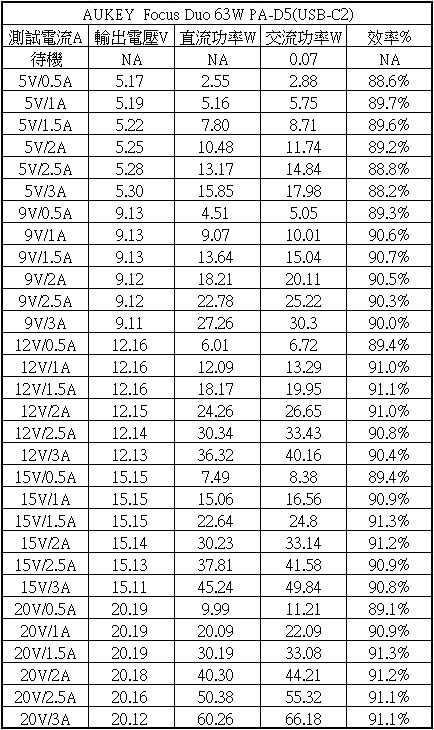

▼C2埠各組輸出轉換效率表,空載下交流輸入功率為0.07W,整體轉換效率在88.2%至91.3%之間

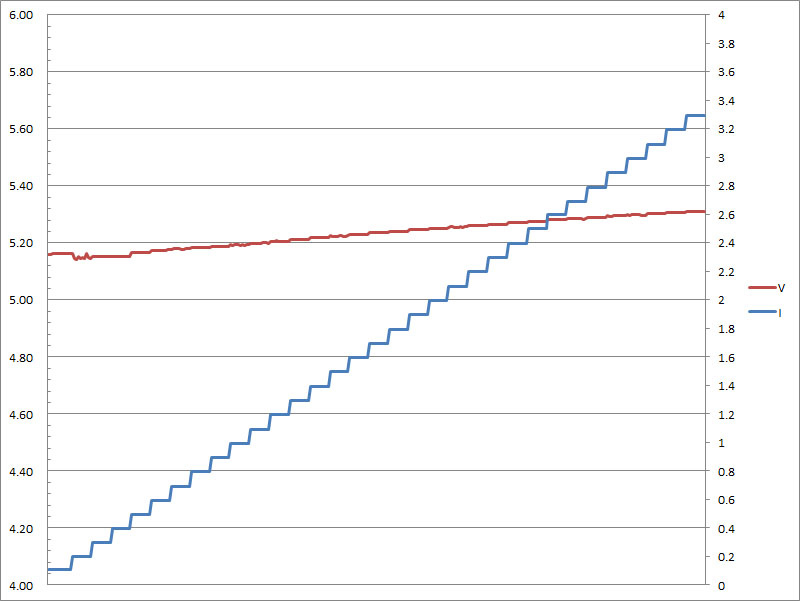

▼C2埠5V輸出負載測試,隨著電流增加,輸出電壓整體呈現上升,當輸出電流超過3.3A便會截止輸出

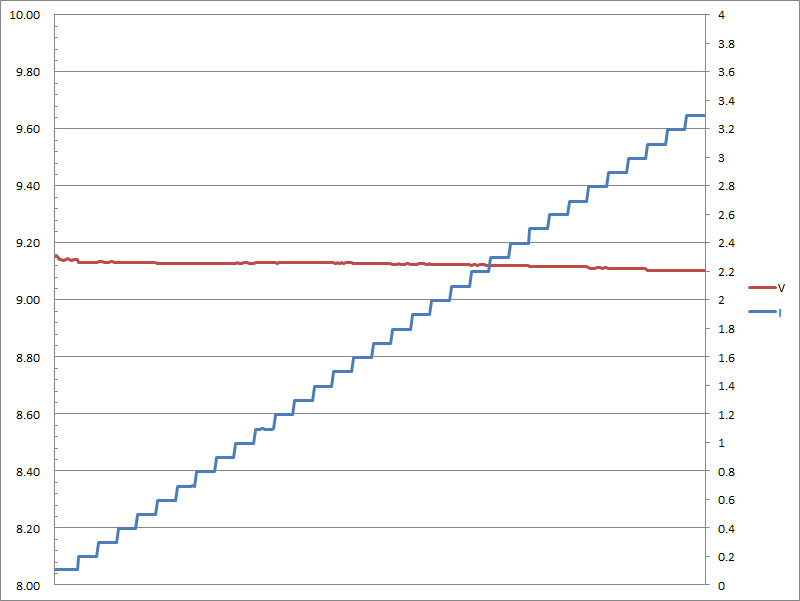

▼C2埠9V輸出負載測試,隨著電流增加,後半段輸出電壓微幅下降,當輸出電流超過3.3A便會截止輸出

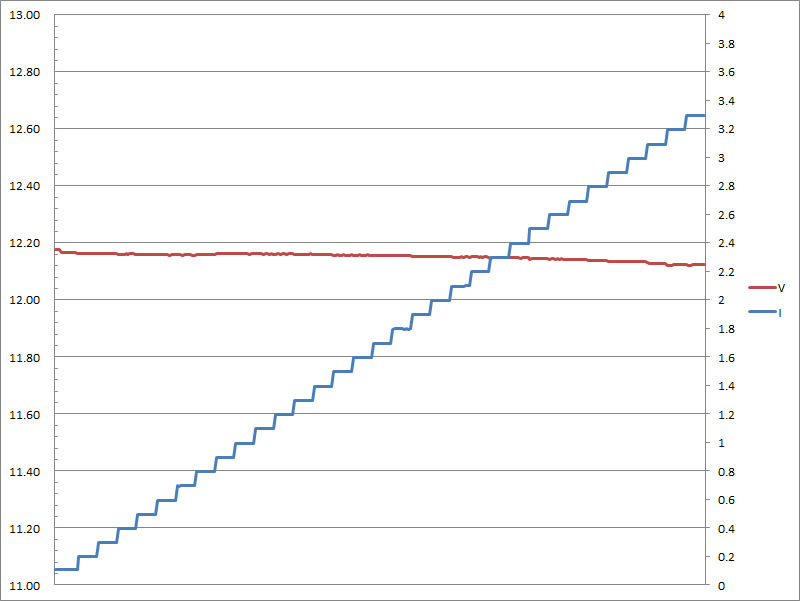

▼C2埠12V輸出負載測試,隨著電流增加,後半段輸出電壓微幅下降,當輸出電流超過3.3A便會截止輸出

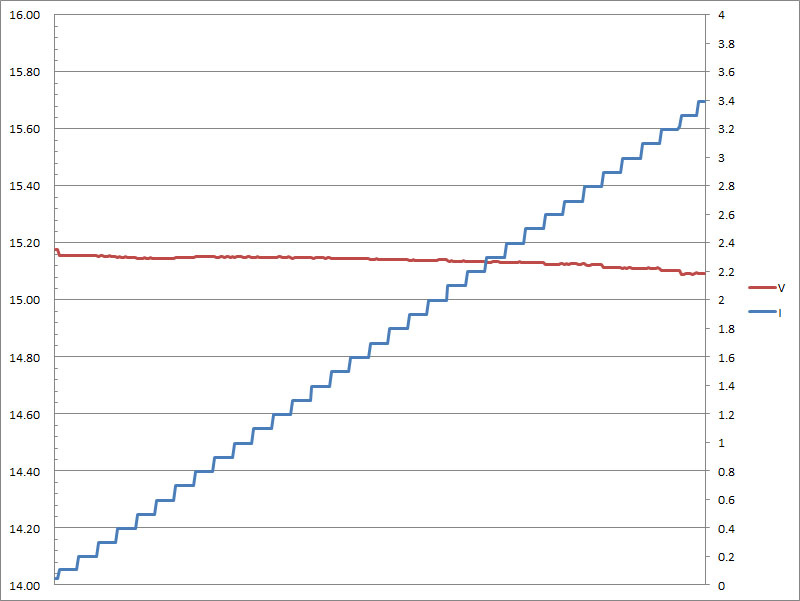

▼C2埠15V輸出負載測試,隨著電流增加,後半段輸出電壓微幅下降,當輸出電流超過3.3A便會截止輸出


▼C2埠20V輸出負載測試,隨著電流增加,後半段輸出電壓微幅下降,當輸出電流超過3.4A便會截止輸出


▼當C1+C2同時使用下,C2埠最大輸出功率會下修至45W


▼C1+C2同時使用下,C2埠PDO資訊部分20V最大電流下修至2.25A

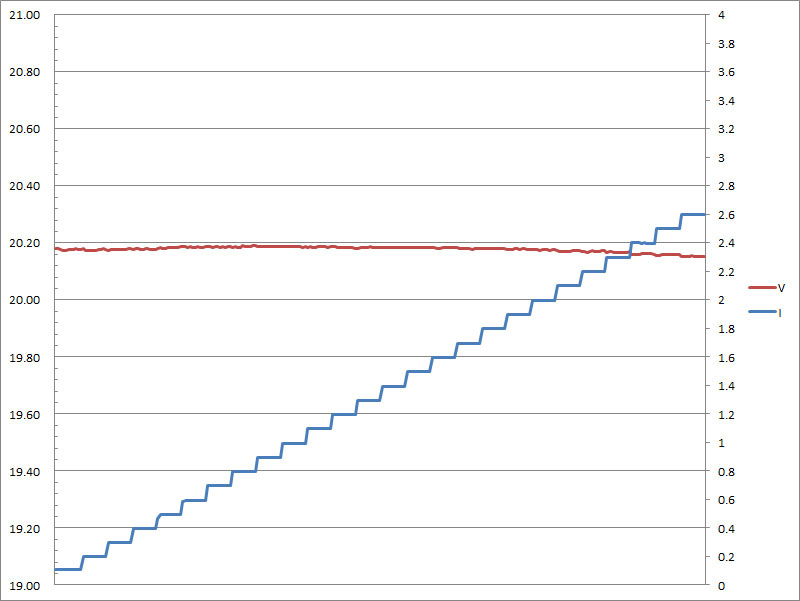

▼最大電流下修至2.25A的C2埠20V輸出負載測試,隨著電流增加,後半段輸出電壓微幅下降,當輸出電流超過2.6A便會截止輸出

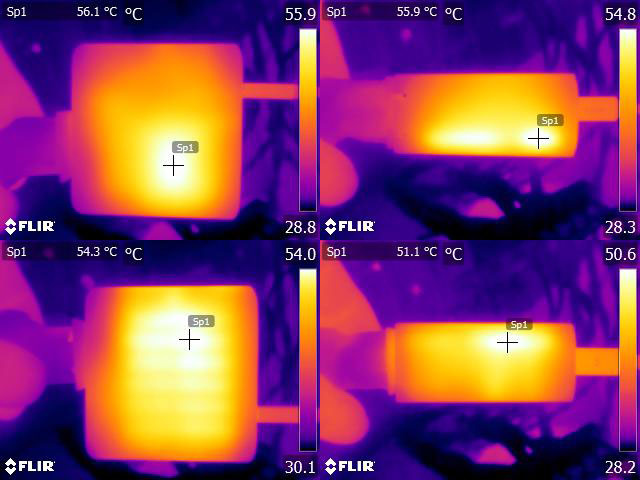

▼本體USB-C2連續輸出20V/3A下一小時後紅外線熱影像圖



優點:
1.輸出轉換效率最高可達91.3%
2.雙USB-C埠輸出,使用彈性高,並隨連接狀況調整輸出功率及限流門檻
3.USB-C1/C2的5V輸出帶小幅度補償
缺點:
1.僅支援PD3.0/2.0協議,充電裝置需要支援PD快充才能使用高功率充電

報告完畢,謝謝收看
