感謝網友出借測試,此ZENDURE SuperTank為國外販售版本

產品規格:
型號:ZDA8PDP
電池容量;27000mAh 3.7V/99.9Wh
輸入:USB-C 5-20V,最大5A 100W
100W USB-C1輸出(使用5A線材):5V/2.4A、9V/3A、12V/3A、15V/3A、20V/5A,最大100W
100W USB-C1輸出(使用3A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3A,最大60W
60W USB-C2輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/3A,最大60W
18W USB-A1輸出:5V/3A、9V/2A、12V/1.5A,最大18W(ZEN+ 2.0)
15W USB-A2輸出:5V/3A,最大15W(ZEN+)
裝置壽命:可超過500次完全充放電循環
運作溫度:攝氏0至45度(充電)、攝氏-20至65度(放電)
尺寸:119x73.8x42.9mm
重量:524克

▼外盒正面,上方有商標/產品名稱/電池容量,中間有產品外觀,下面有PD 100W/ZEN+ 2.0標示及特色圖示


▼外盒背面,標註相容裝置、特色、產品規格、防偽貼紙、條碼、製造商資訊


▼外盒左右側面,印上商標/產品名稱及包裝內容物

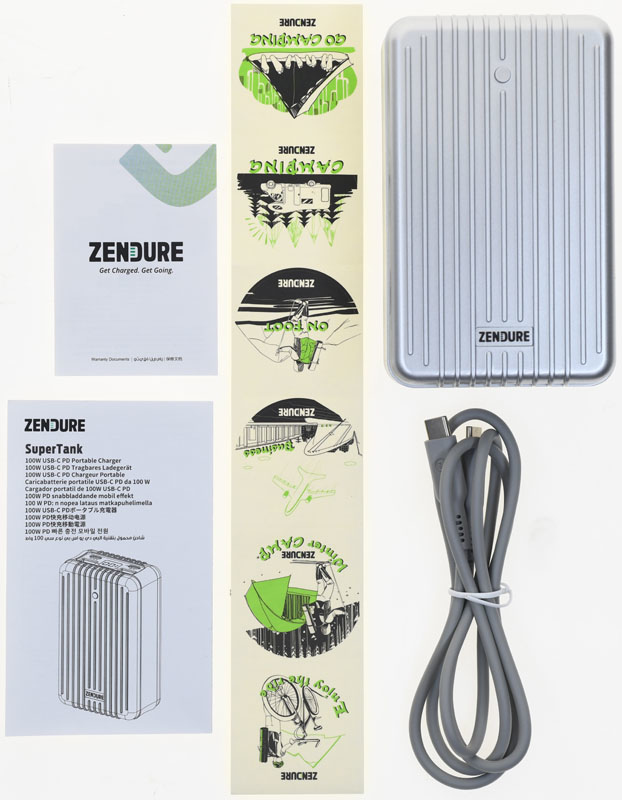

▼包裝內容,有保證卡、使用說明書、裝飾貼紙、行動電源本體、USB-C to USB-C線

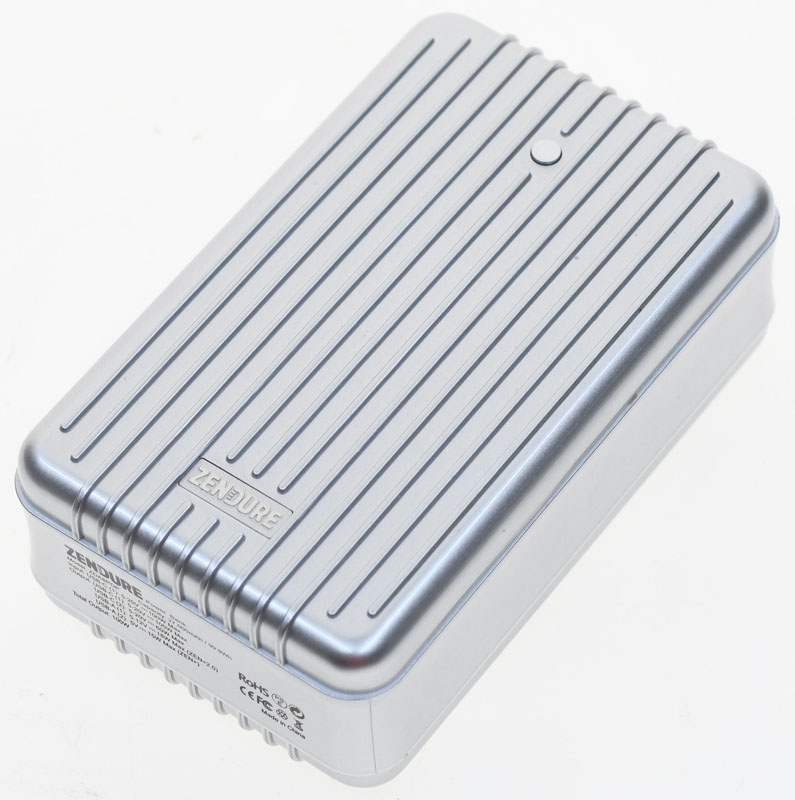

▼ZENDURE SuperTank外觀,與知名品牌行李箱的外觀十分類似

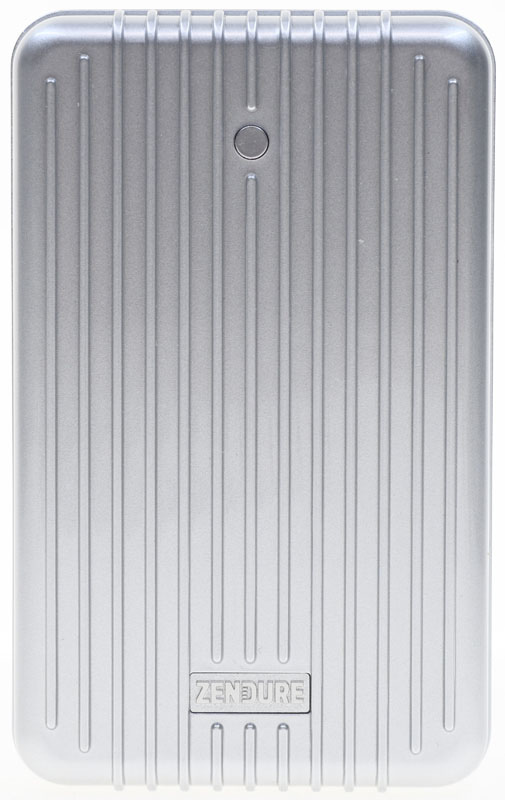

▼正面上方圓形按鈕是電源開關,下方有商標

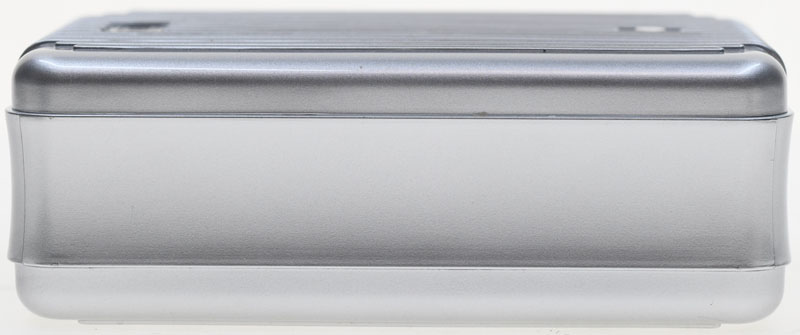

▼左右側面

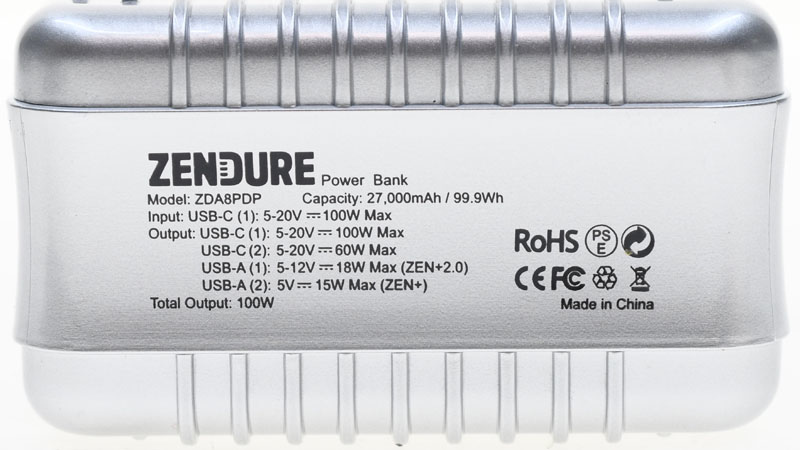

▼底部印上商標、產品名稱、型號、輸入/輸出規格、認證標章、產地

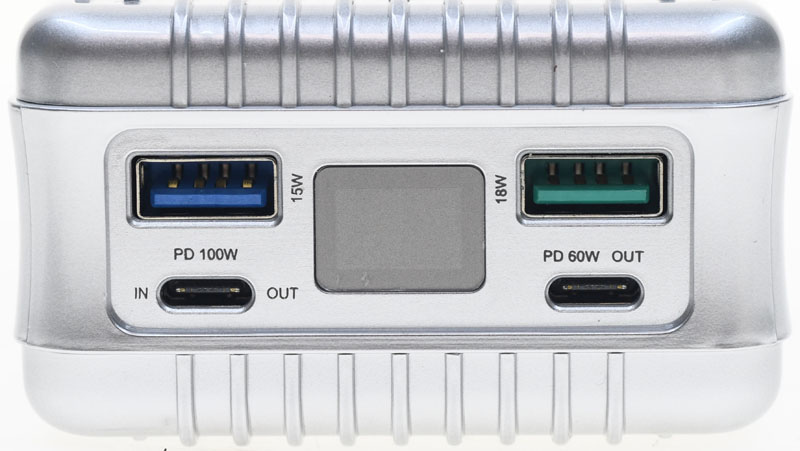

▼頂部有100W USB-C輸入/輸出埠(左下)、60W USB-C輸出埠(右下)、18W綠色USB-A輸出埠(右上)、15W藍色USB-A輸出埠(左上)、電量顯示用七段顯示器(中間)

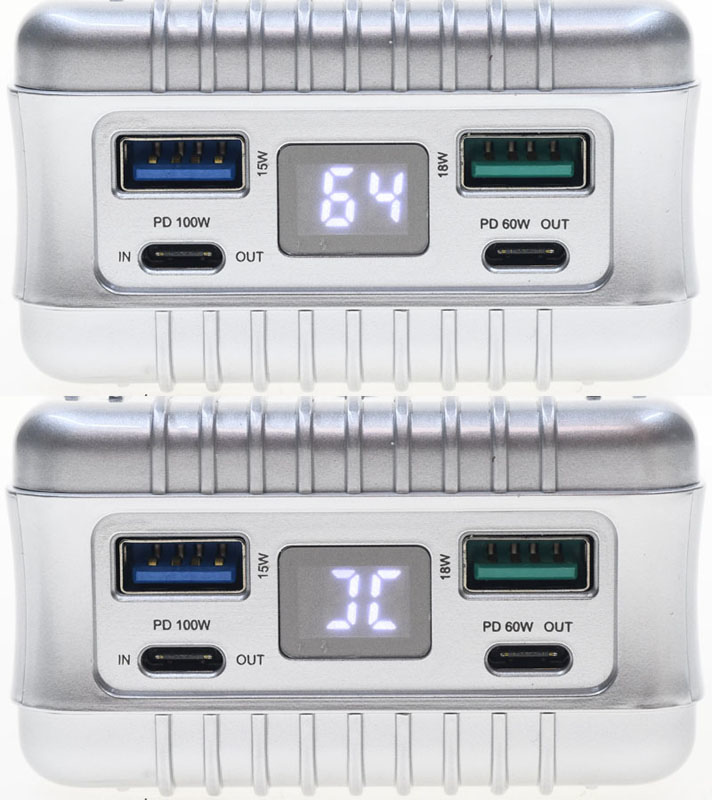

▼按下SuperTank的電源開關或插上裝置後,七段顯示器會顯示白色電量百分比,如果要停用低電流自動關機功能,快速按兩下開關,這時七段顯示器會顯示”][“(類似英文X字),表示目前已停用低電流自動關機,可用來充小電流裝置(例如智慧手環/智慧手錶/藍芽耳機等),再度快速按兩下開關可重新啟用小電流自動關機模式
另外如果連接裝置具備USB-C輸入/輸出雙向設計,可長按開關三秒,這時會進入僅限輸出模式,避免從100W USB-C連接裝置時出現裝置反而替行動電源充電的狀況

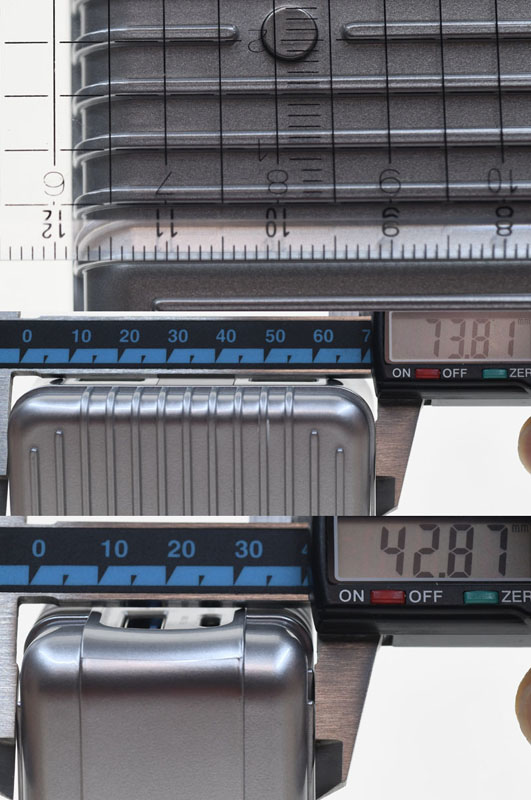

▼本體尺寸為119x73.8x42.9mm

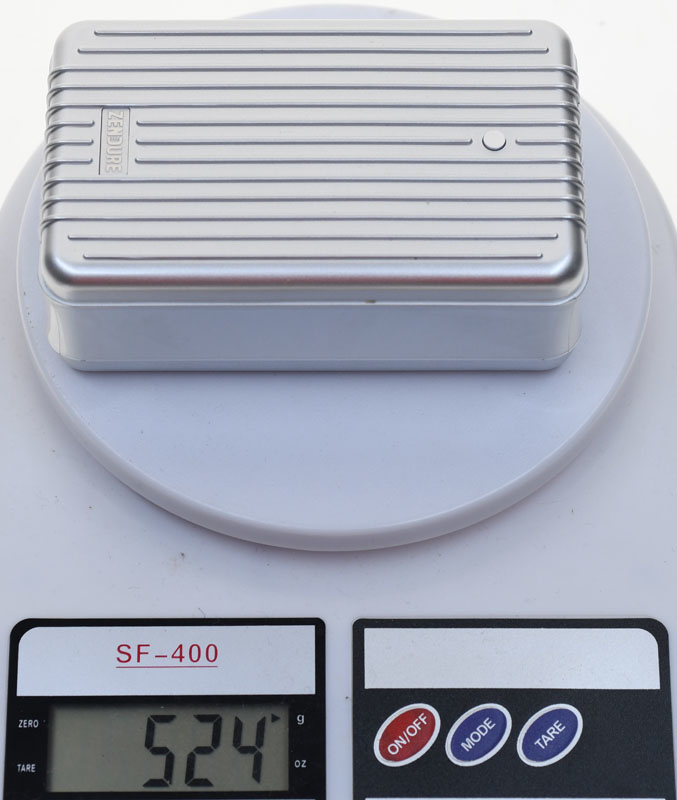

▼本體重量為524克

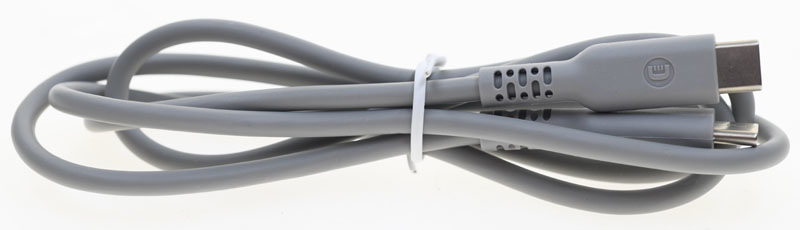

▼隨附一條USB-C to USB-C線


▼E-Marker晶片資訊如下圖,支援20V/5A,100W電力傳輸

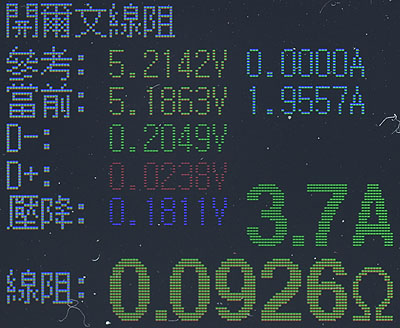

▼兩端接頭與正負線路的等效內阻為0.093Ω

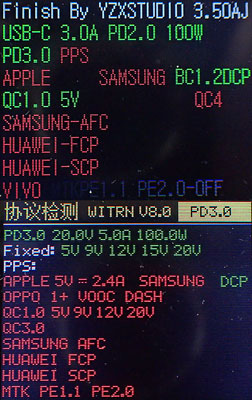

▼100W USB-C1埠單獨使用並搭配5A線材,充電定義支援PD2.0/3.0、QC1.0 5V、BC1.2、DCP 1.5A,最大功率100W

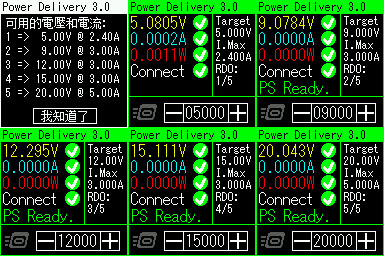

▼100W USB-C1埠單獨使用並搭配5A線材,支援5V/2.4A、9V/3A、12V/3A、15V/3A、20V/5A五組固定檔輸出

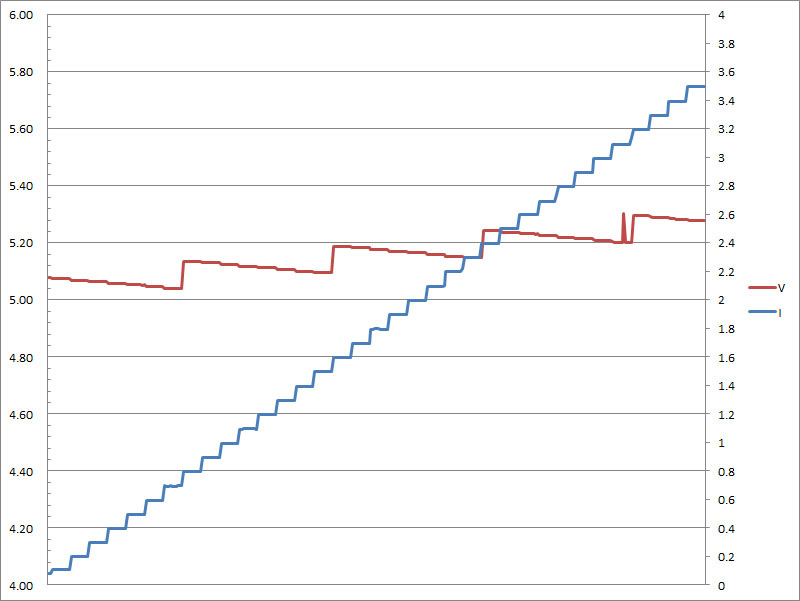

▼100W USB-C1埠搭配5A線材,固定檔5V輸出負載測試,隨著電流增加,輸出電壓呈現鋸齒狀變動,當輸出電流超過3.5A便會截止

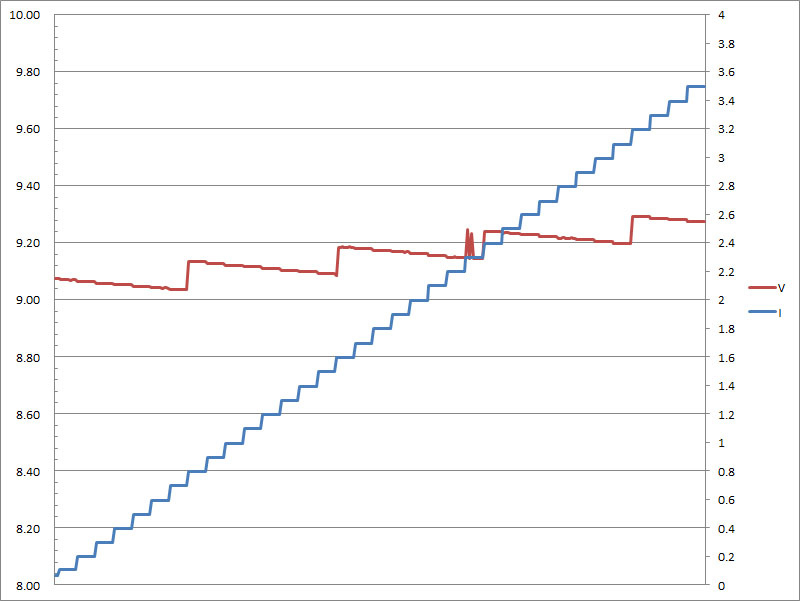

▼100W USB-C1埠搭配5A線材,固定檔9V輸出負載測試,隨著電流增加,輸出電壓呈現鋸齒狀變動,當輸出電流超過3.5A便會截止

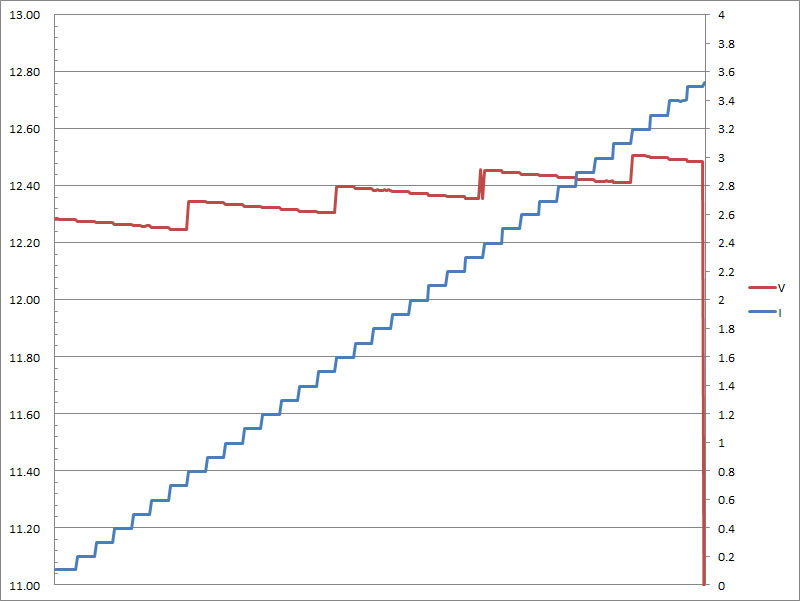

▼100W USB-C1埠搭配5A線材,固定檔12V輸出負載測試,隨著電流增加,輸出電壓呈現鋸齒狀變動,當輸出電流超過3.5A便會截止

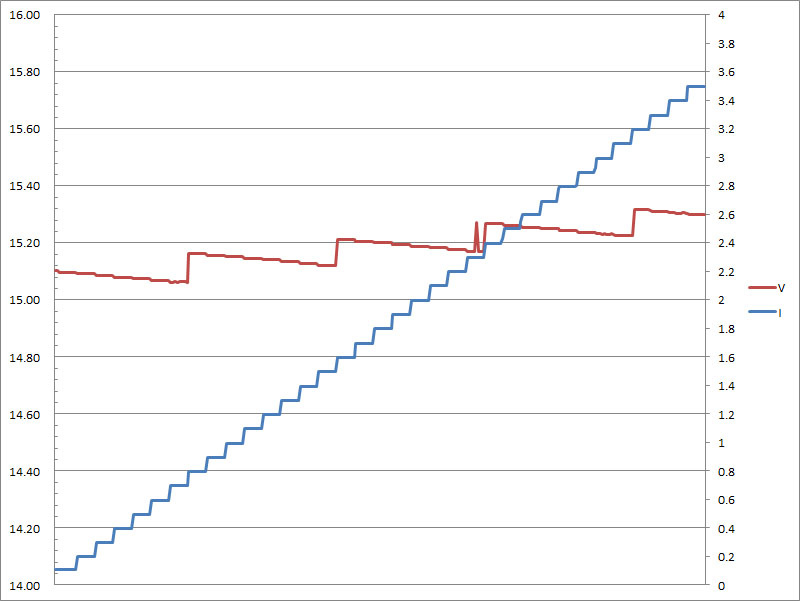

▼100W USB-C1埠搭配5A線材,固定檔15V輸出負載測試,隨著電流增加,輸出電壓呈現鋸齒狀變動,當輸出電流超過3.5A便會截止

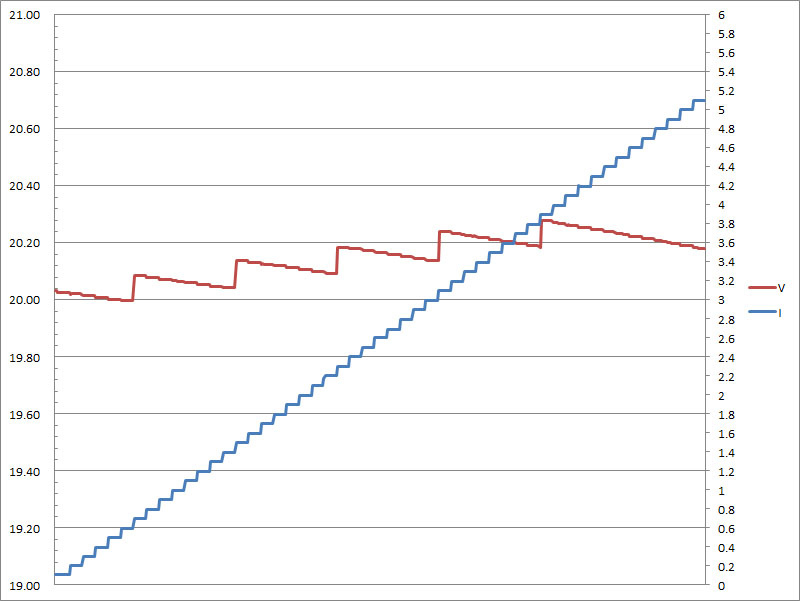

▼100W USB-C1埠搭配5A線材,固定檔20V輸出負載測試,隨著電流增加,輸出電壓呈現鋸齒狀變動,當輸出電流超過5.1A便會截止


▼100W USB-C1埠單獨使用並搭配3A線材,支援5V/3A、9V/3A、12V/3A、15V/3A、20V/3A五組固定檔輸出

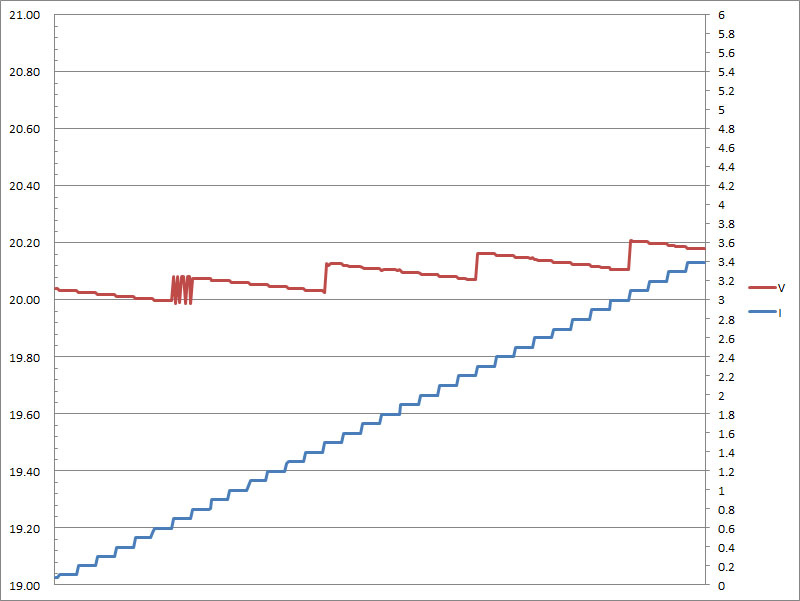

▼100W USB-C1埠搭配3A線材,固定檔20V輸出負載測試,隨著電流增加,輸出電壓呈現鋸齒狀變動,當輸出電流超過3.4A便會截止,表示會隨PDO內容改變輸出限流截止點

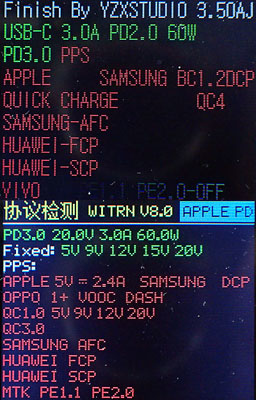

▼60W USB-C2埠單獨使用,充電定義支援PD2.0/3.0,最大功率60W


▼60W USB-C2埠單獨使用,支援5V/3A、9V/3A、12V/3A、15V/3A、20V/3A五組固定檔輸出

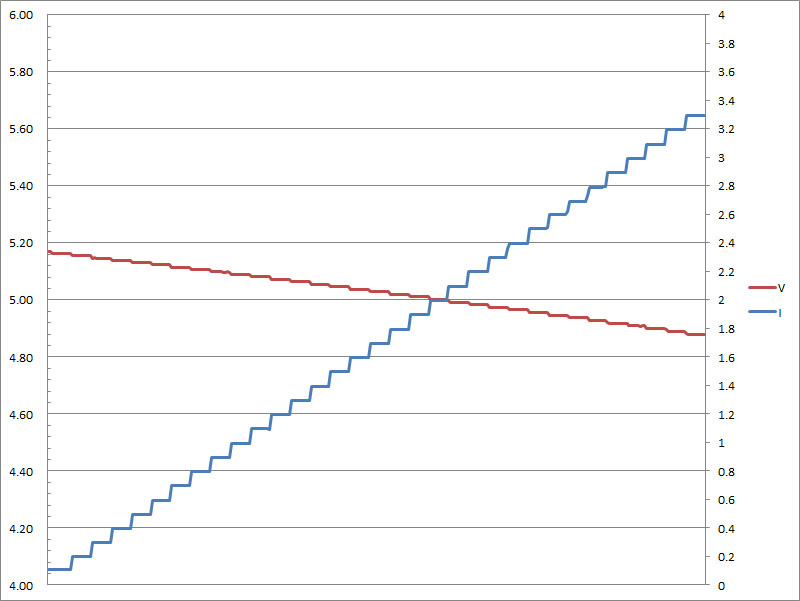

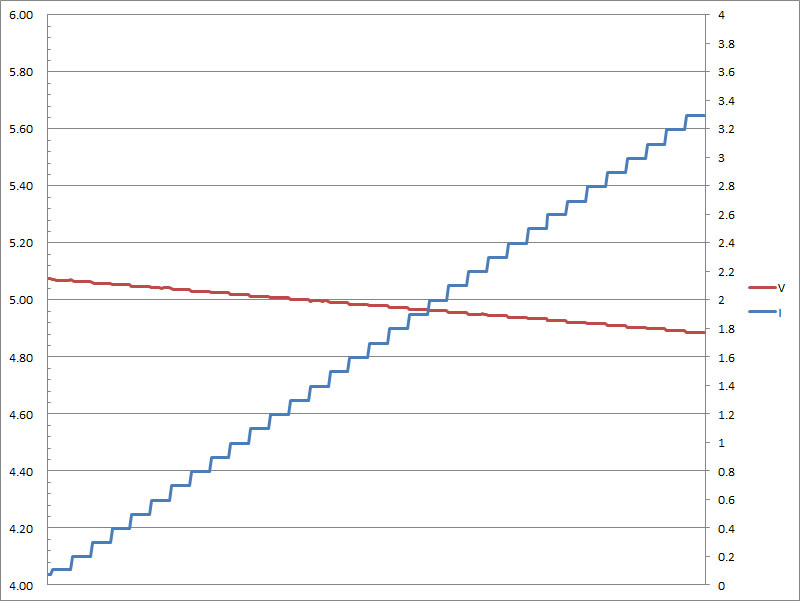

▼60W USB-C2埠固定檔5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止

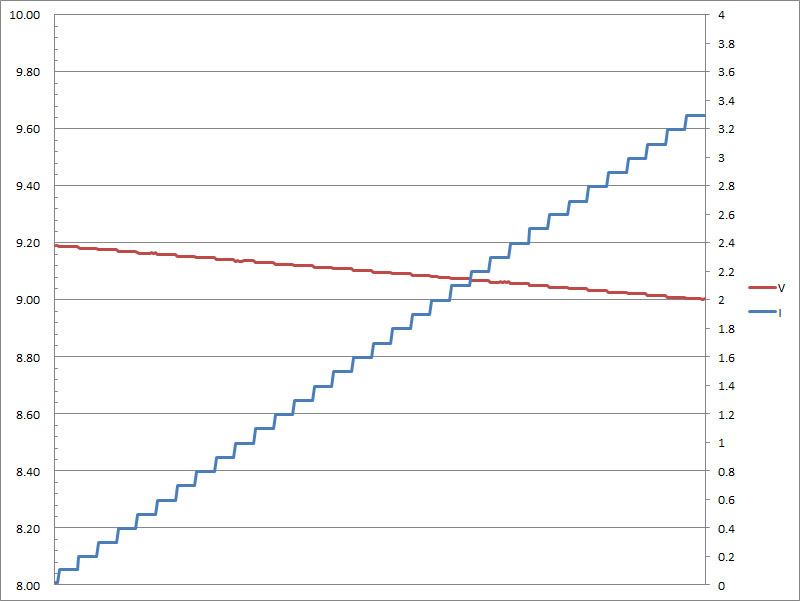

▼60W USB-C2埠固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止

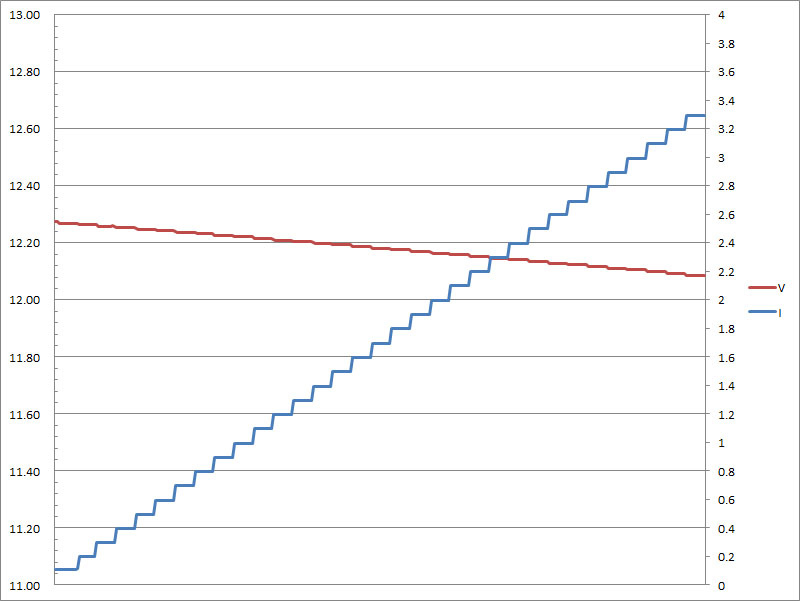

▼60W USB-C2埠固定檔12V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止

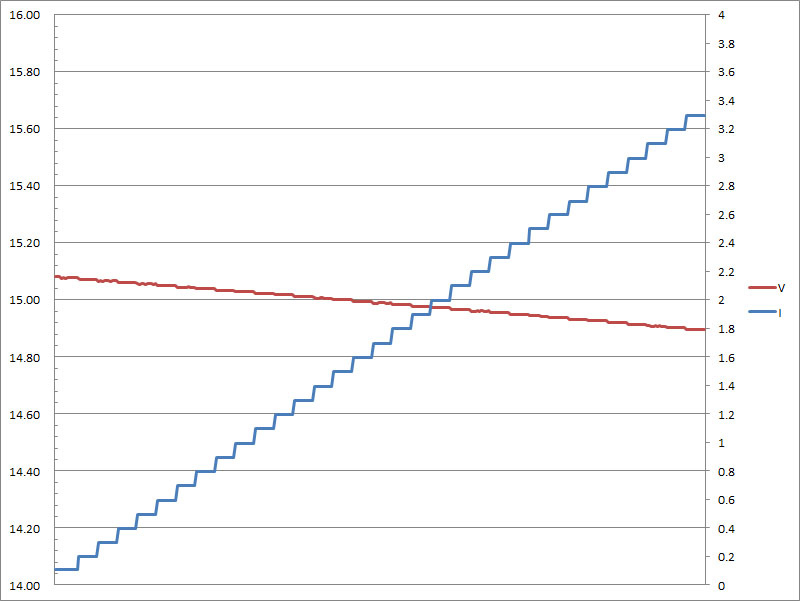

▼60W USB-C2埠固定檔15V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止


▼60W USB-C2埠固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A便會截止

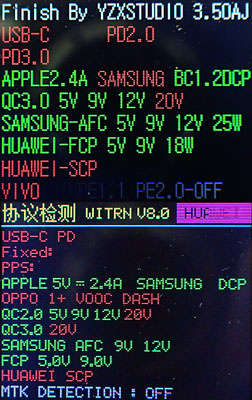

▼18W USB-A1埠充電定義支援QC2.0/3.0、AFC、FCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

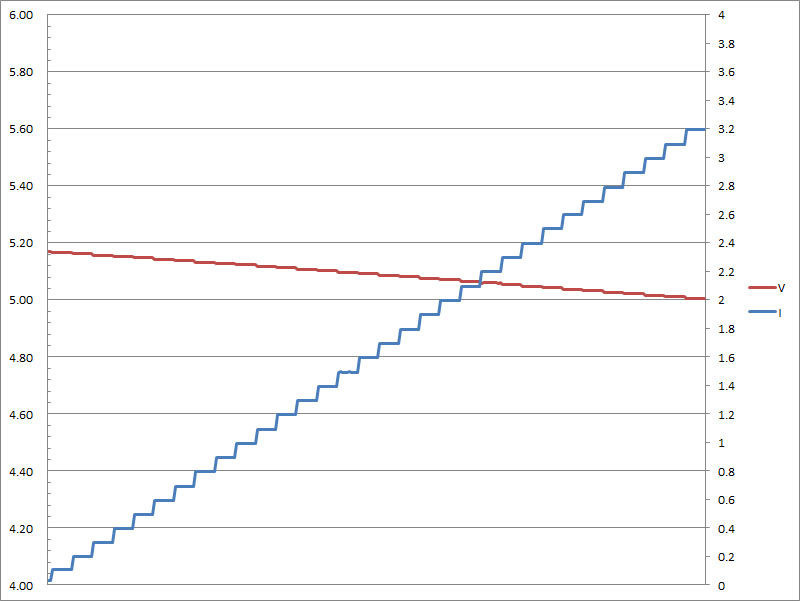

▼18W USB-A1埠5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.2A便會截止

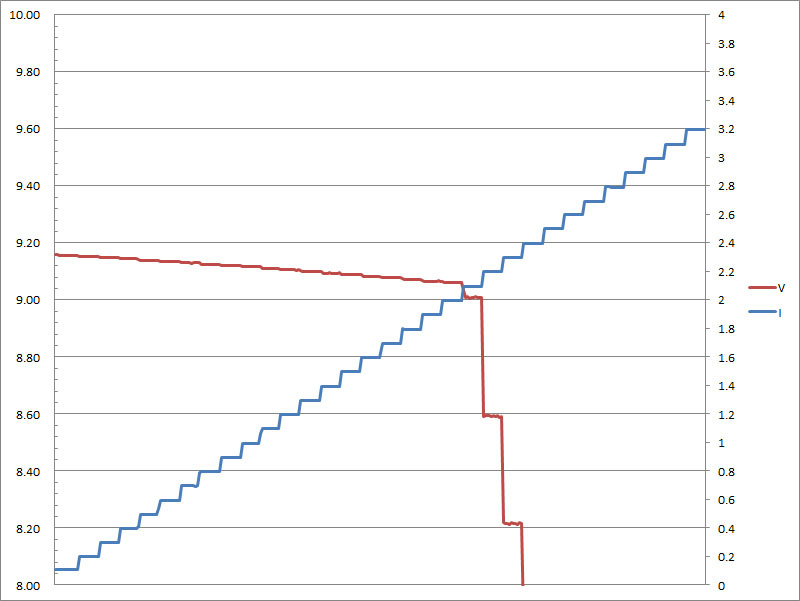

▼18W USB-A1埠9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2A產生大幅壓降,超過3.2A便會截止

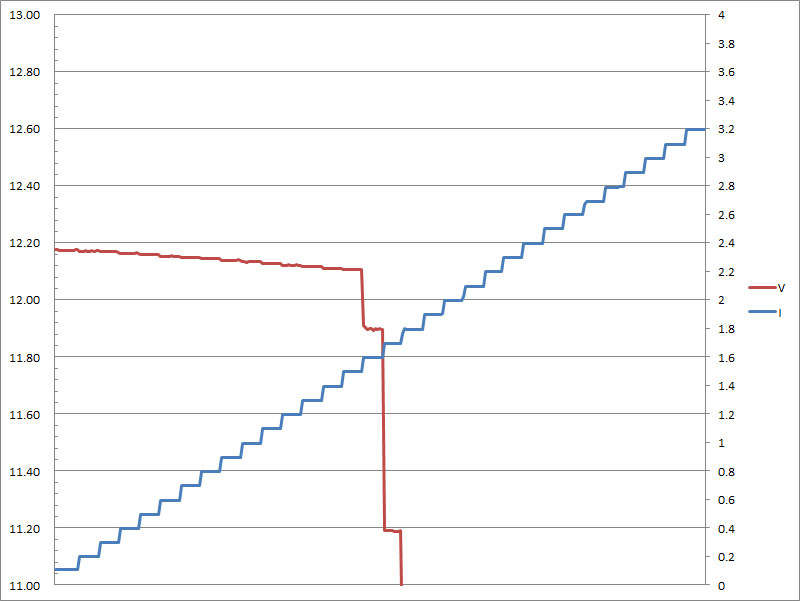

▼18W USB-A1埠12V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過1.5A產生大幅壓降,超過3.2A便會截止

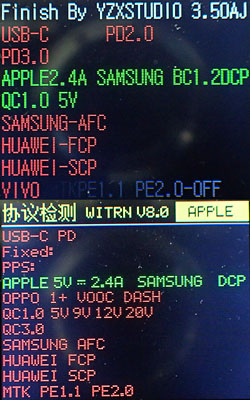

▼15W USB-A2埠充電定義支援QC1.0 5V、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A


▼15W USB-A2埠5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止

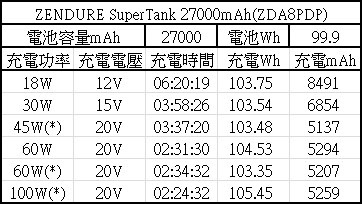

▼搭配不同功率充電器,對ZENDURE SuperTank充電,充電功率對應充電時間、充電Wh、充電mAh數據表。功率後標註(*)的,表示在充電時遇到特別的狀況,將在以下說明

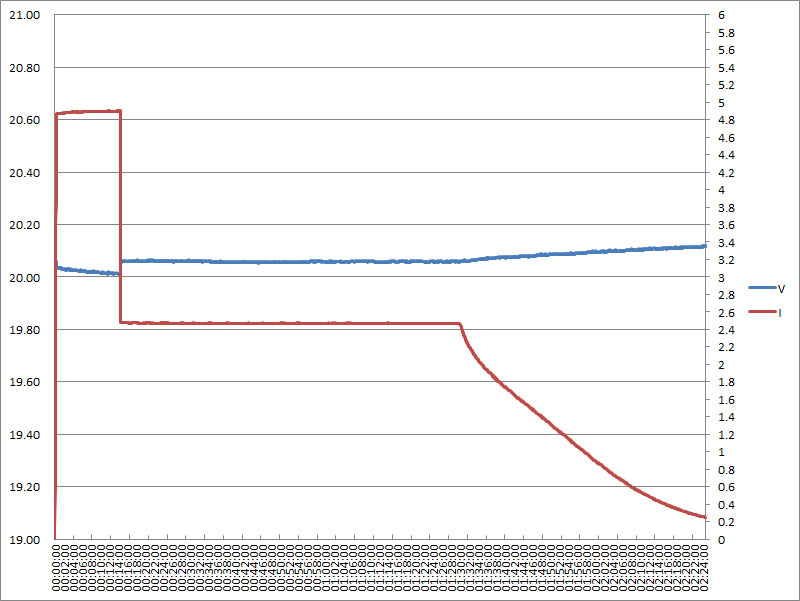

▼ZENDURE SuperTank雖然標註支援5A 100W充電輸入,但實際使用100W USB-C充電器進行充電時,只會在一開始使用100W充電,當過了15分鐘左右,充電電流(紅色曲線)降到一半,直到進入CV(定電壓)區間,因為充電電流降低,所以可以從數據表中看到充電時間只比60W正常充電下快了7分鐘。每次只要用100W充電器對ZENDURE SuperTank進行充電,充電開始十幾分鐘內都會發生充電電流降到一半的情形

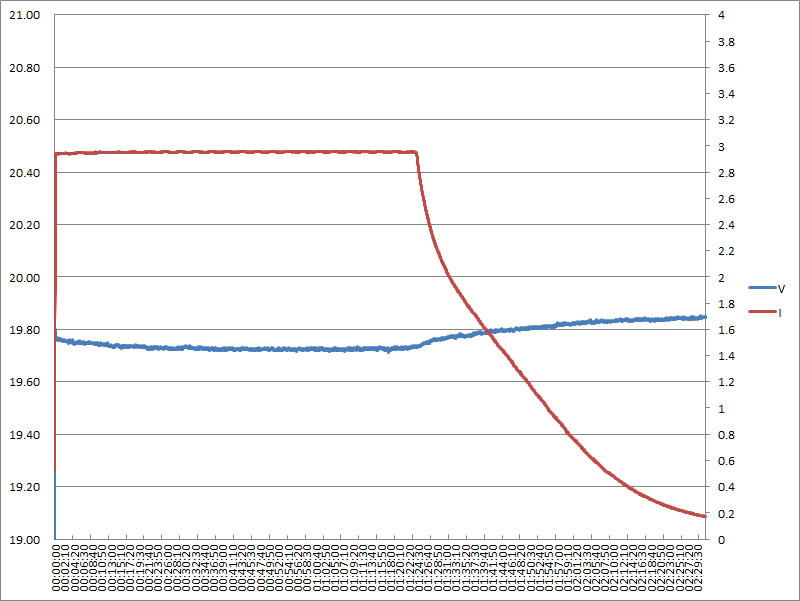

▼下圖是ZENDURE SuperTank正常60W充電,充電電流(紅色曲線)從開始到進入CV(定電壓)區間前都是維持3A,進入CV區間後電流開始緩降,到最後判斷充飽截止輸入,充電程序就完成

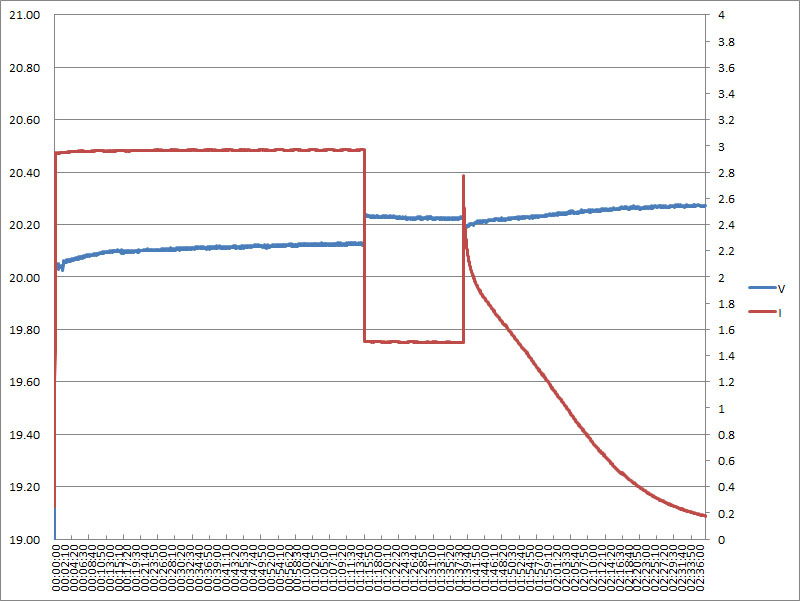

▼但即使ZENDURE SuperTank使用60W充電,仍可能會偶爾發生充電功率降低的情形,如下圖所示開始充電1個多小時後發生充電電流(紅色曲線)降到一半的情形,進入CV區間前還瞬間拉起才開始緩降。因為充電電流降低,這次充電花的時間比正常60W充電多了3分鐘

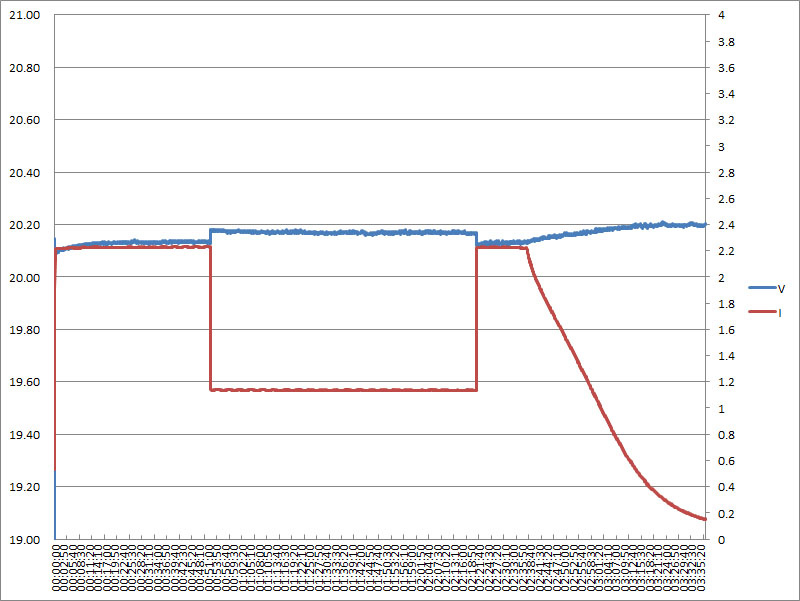

▼某一次放電測試結束後立即使用45W USB-C充電器對ZENDURE SuperTank充電,也遇到充電電流降低的情形,如下圖所示開始充電52分鐘後發生充電電流(紅色曲線)降到一半的情形,直到2小時21分才轉回原本電流並維持到進入CV區間

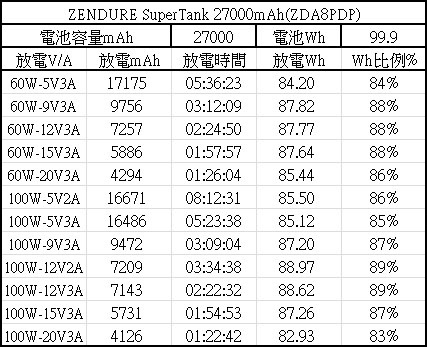

▼ZENDURE SuperTank的100W USB-C、60W USB-C於各電壓電流組合下,所能放電的mAh、時間與Wh,並依照電池容量算出可用Wh。從數據來看,可用Wh最高89%,最低83%,整體來說表現還算不錯

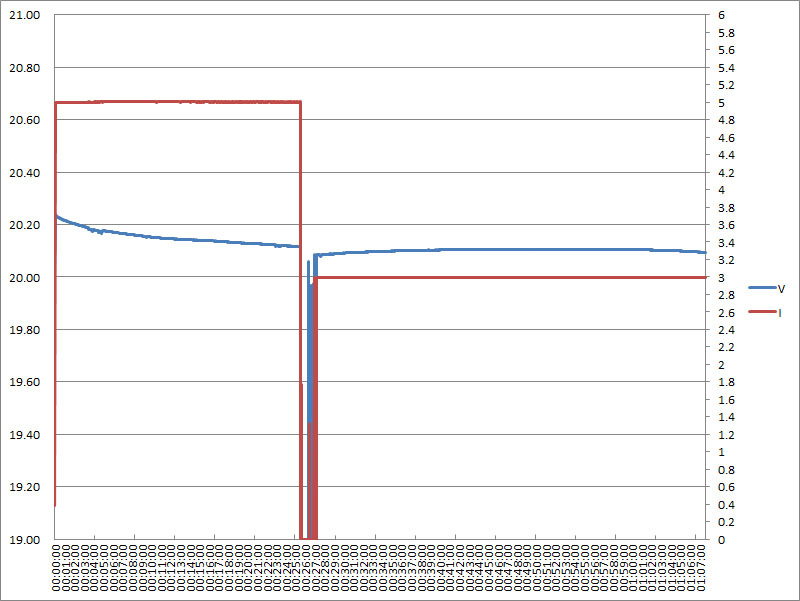

▼那為何上面的表格沒有100W埠的20V5A放電數據呢?雖然ZENDURE SuperTank標註支援5A 100W放電輸出,但實際使用100W放電時,只維持了25分鐘行動電源就自動關閉,並且無法再啟動100W輸出,只要一啟動就會自動關機(推測可能是過熱保護),試著降輸出電流,最後只能以60W繼續輸出,得到的放電電壓電流曲線就如下圖所示,25分鐘處的垂直曲線是一直試圖重新開啟但行動電源隨即自動關閉所造成的,如果只算前25分鐘的100W放電,僅放出42.9Wh,如果把後面接續的60W放電一起算進去,則總共放出83.55Wh,因為不算完整100W放電,所以不列入數據參考

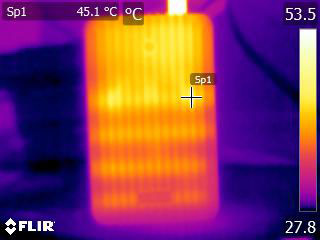

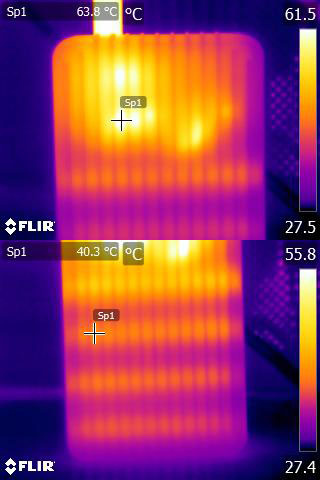

▼高功率充/放電一段時間後的背面紅外線熱影像圖


▼高功率充/放電一段時間後的正面紅外線熱影像圖

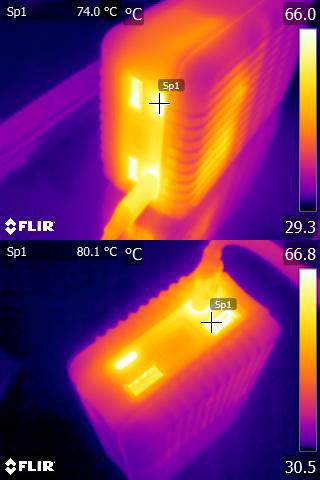

▼高功率充/放電一段時間後的兩側紅外線熱影像圖


▼高功率充/放電一段時間後的頂部連接埠紅外線熱影像圖



優點:
◆使用8顆18650組成27000mAh大容量電池
◆兩組USB-C加上兩組USB-A,共四組輸出,兩組USB-C支援PD協議,一組USB-A支援QC3.0/QC2.0/ASC/FCP協議
◆小電流輸出模式會停用行動電源低電流自動關機功能,可正常充智慧手環/智慧手錶/藍芽耳機等小電流裝置
缺點:
◆規格上標示支援100W充電輸入,但實際測試100W充電輸入只能維持前十幾分鐘,後面電流自動降到一半繼續充電直到結束
◆即使較低充電功率下,仍會偶爾發生充電途中輸入電流降到一半的情形
◆規格上標示支援100W放電輸出,但實際測試100W放電輸出只能維持約半小時就自動關機,不過此時還剩下約一半的電量,並且當下無法繼續以相同功率輸出,只能以較低功率繼續輸出

報告完畢,謝謝收看
