產品特點:
●結合石墨烯複合材料的10000mAh鋰聚合物電池,可降低電池內阻、提高導電性、減少快充溫升及能量損失、不膨脹、不燃燒,並提供完整充放電循環壽命(充放循環可達2000次以上)
●極速快充,搭配100W PD充電器,可在25分鐘內從電量顯示0%充至顯示100%
●USB-C 60W輸出,支援PD2.0/3.0、PPS、QC4裝置快速充電
●USB-A 18W輸出,支援QC2.0/3.0、AFC、FCP、SCP裝置快速充電
●遇到PPS協議干擾部份PD裝置充電時,可長按開關五秒鐘手動關閉PPS協議,提高充電相容性

產品規格:
型號:A10
電池類型:石墨烯複合材料鋰聚合物電池(Graphene Composite Li-Polymer Battery)
電池容量:10000mAh 3.7V/37Wh
USB-C輸入:5-20V,最大5A 100W
USB-C輸出(使用5A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、PPS 3.3-11V/5A,最大60W
USB-C輸出(使用3A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、PPS 3.3-11V/3A,最大60W
USB-A輸出:5V/3A、9V/2A、12V/1.5A,最大18W
USB-C+USB-A總輸出功率:75W
尺寸:156x76.2x24.2mm
重量:368克

▼外盒正面上方有商標及產品名稱,中間有外觀圖,下面有25分鐘內電量由0%至100%的100W PD極速快充及相容USB-C筆電字樣


▼外盒背面,有商標、本體介紹、各裝置預計可增加的續航時間、官方社群媒體、網址、產地、支援服務信箱


▼外盒兩側有PD(PPS)圖示、100W USB-C PD石墨烯複合材料鋰聚合物電池(Graphene Composite Li-Polymer Battery)行動電源字樣、相容USB-C筆電參考列表


▼外盒頂部有商標

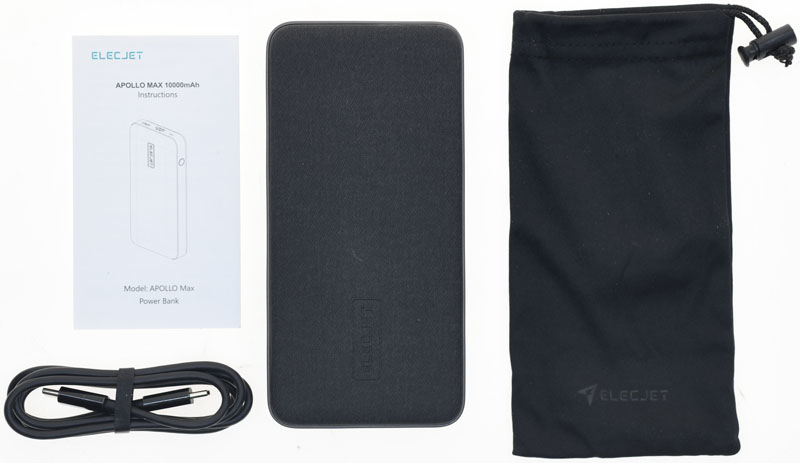

▼包裝內容,有使用說明書、USB-C to USB-C線、ELECJET APOLLO MAX行動電源本體、印有商標的攜行束口袋

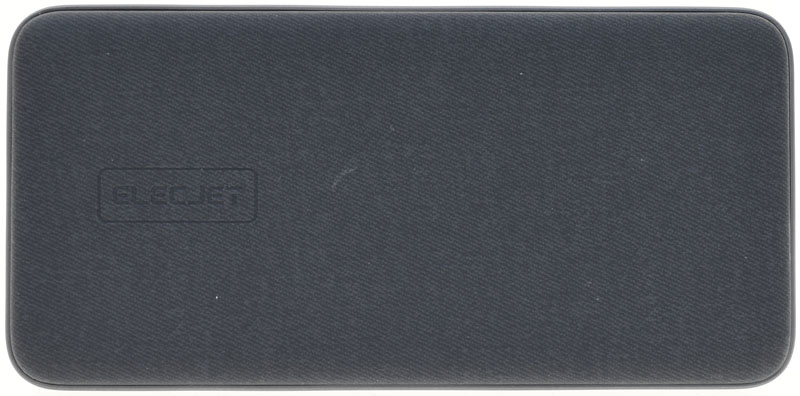

▼本體外觀,正面及背面表面觸感類似布料,其中一面印上ELECJET字樣商標

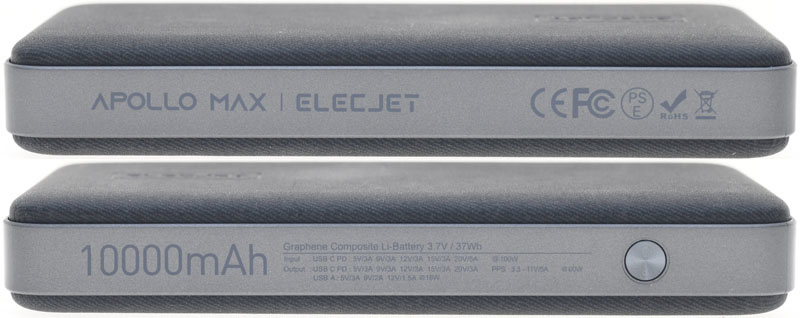

▼本體左右側面銀灰色外殼印上產品名稱、商標、認證標章、容量、電池種類/電量、輸入/輸出規格,右側面上方有電源開關

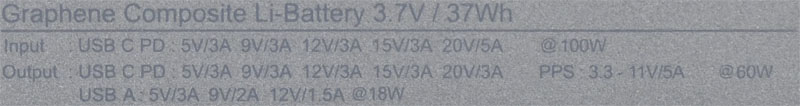

▼側面的電池種類/電量及輸入/輸出規格近照

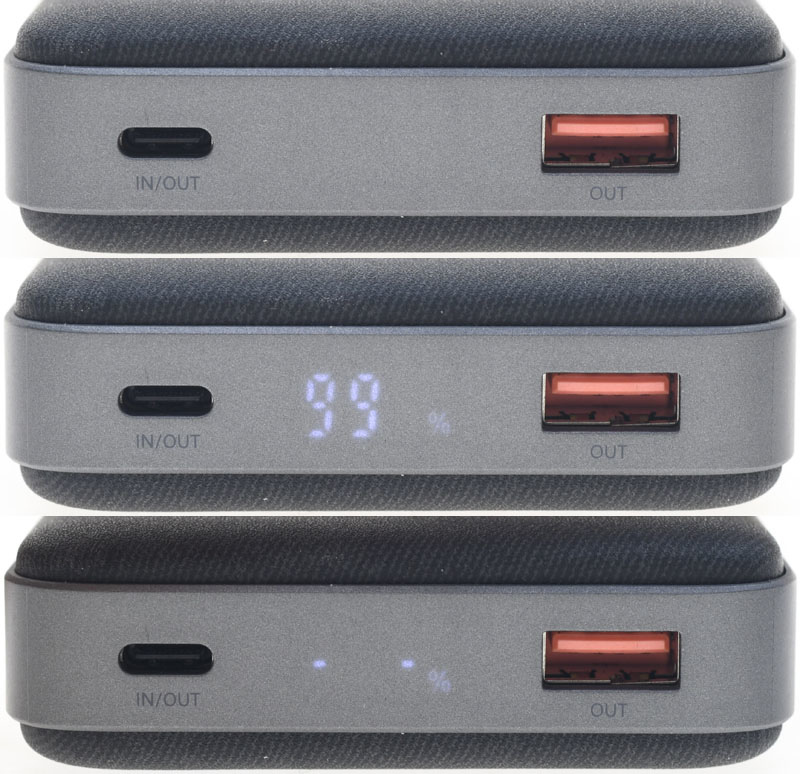

▼本體頂部由左至右為USB-C輸入/輸出埠、電量百分比數字顯示區、USB-A輸出埠,按下電源開關或插入裝置後,電量顯示區會顯示白色電量百分比數字,快速按兩下電源開關,這時白色電量百分比數字會閃爍,表示已停用小電流自動關機,可正常供電小電流裝置(藍芽耳機/智慧手環/手錶等)而不會自動關機。當USB-C PD裝置發生被PPS協議干擾充電時,按住電源開關五秒鐘,電量顯示區會閃動兩次橫線,表示已停用PPS協議,讓裝置可正常充電

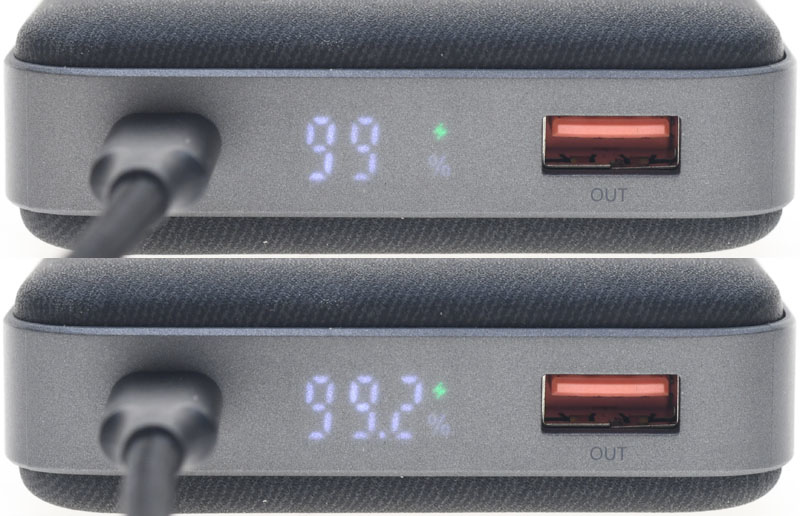

▼放電時(上圖)電量百分比只會顯示整數,充電時(下圖)電量百分比會顯示小數點後第一位,同時小數點會閃爍表示正在充電中。百分比符號上出現綠色閃電,表示目前輸出/輸入為快充模式

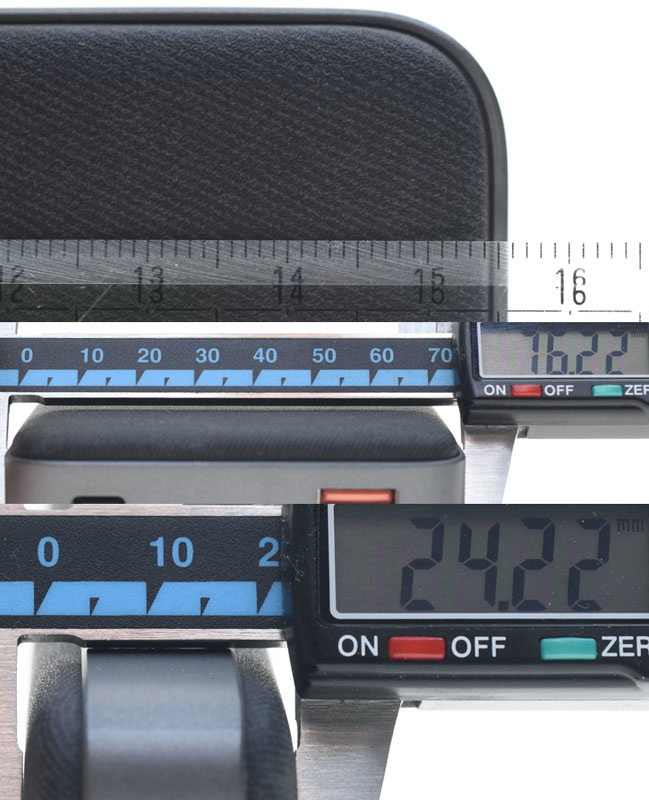

▼本體尺寸為156x76.2x24.2mm

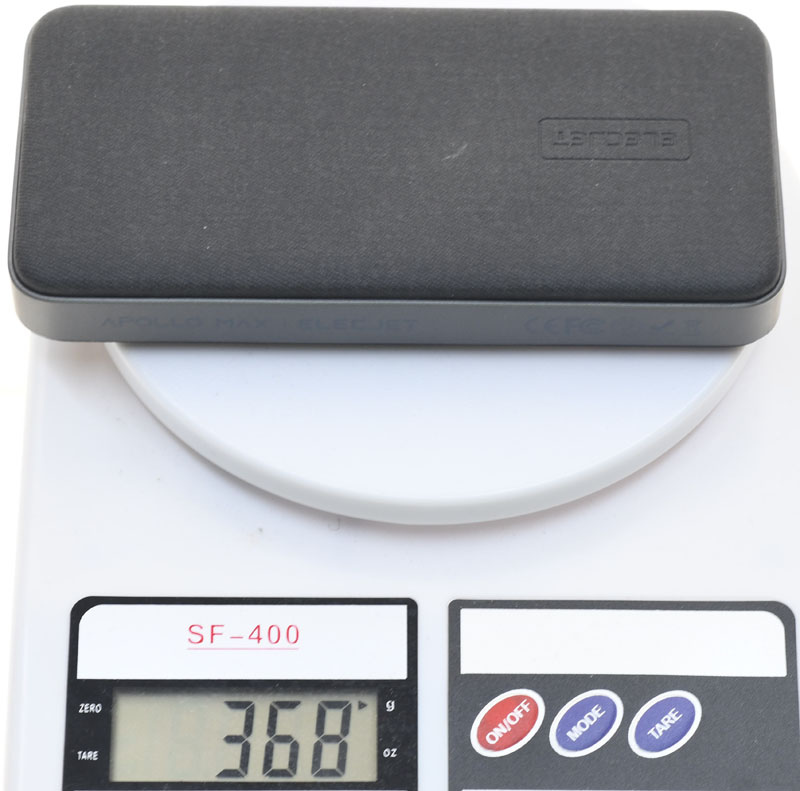

▼本體重量為368克

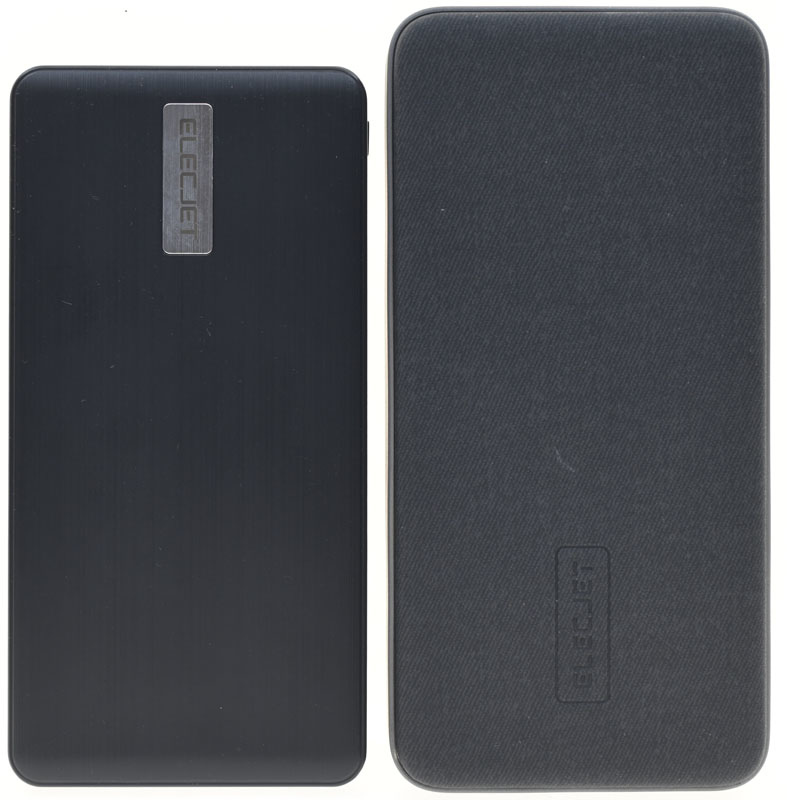

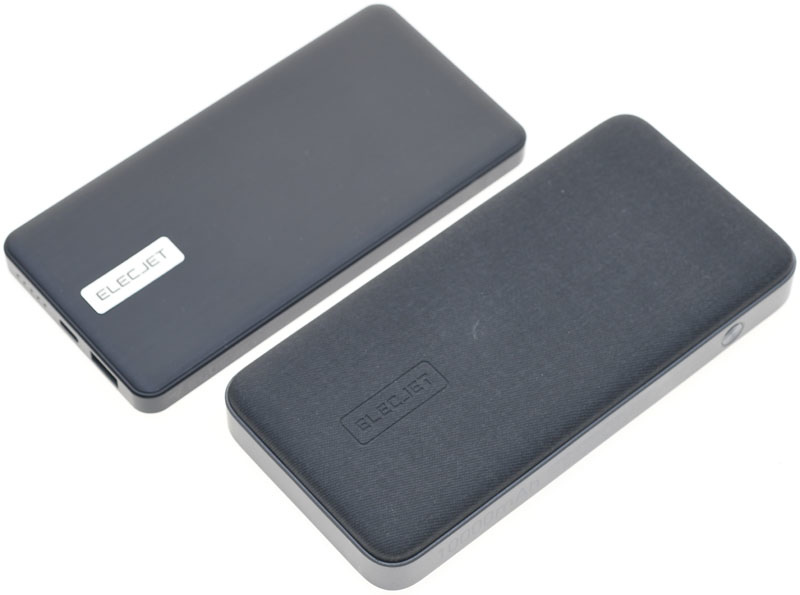

▼ELECJET A5 APOLLO TRAVELLER(左上)與A10 APOLLO MAX(右下)的外觀比較


▼ELECJET A5 APOLLO TRAVELLER(左)與A10 APOLLO MAX(右)的高度比較


▼ELECJET A5 APOLLO TRAVELLER(前/上)與A10 APOLLO MAX(後/下)的寬度與厚度比較

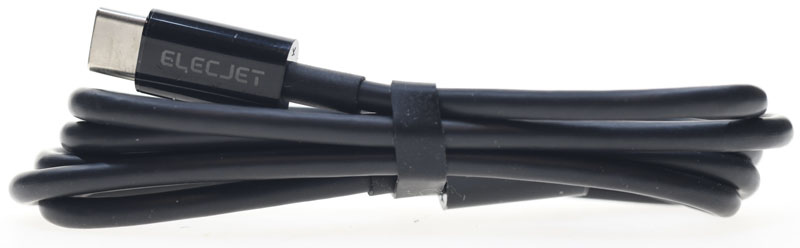

▼隨附一條USB-C to USB-C線,實測長度為96公分,並附上一條魔鬼氈整線帶,兩端USB-C接頭都有ELECJET商標


▼E-Marker晶片資訊,支援20V/5A,100W電力傳輸

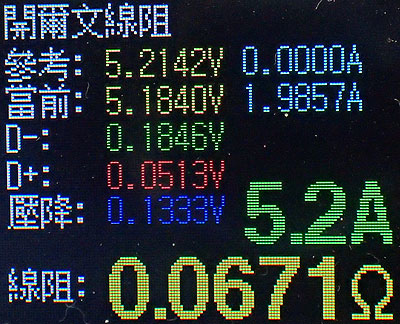

▼兩端接頭與正負線路的等效內阻為0.067Ω

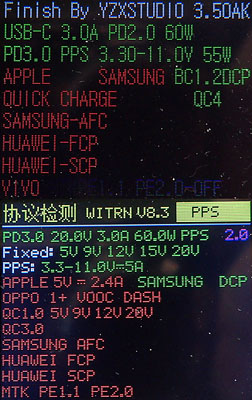

▼USB-C埠搭配5A線材,充電定義支援PD2.0/3.0、PPS、QC4、SAMSUNG 5V/2A、BC1.2、DCP 1.5A,最大功率60W

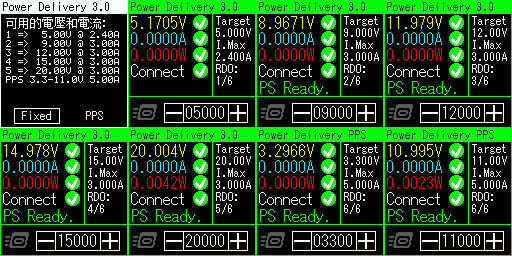

▼USB-C埠搭配5A線材,五組固定檔為5V/2.4A、9V/3A、12V/3A、15V/3A、20V/3A,一組PPS檔為3.3-11V/5A

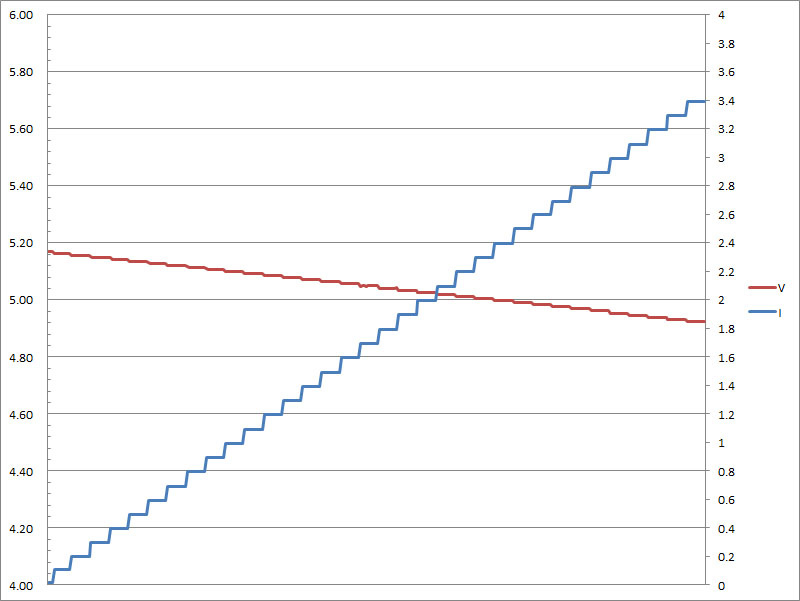

▼USB-C埠搭配5A線材,固定檔5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A便會截止

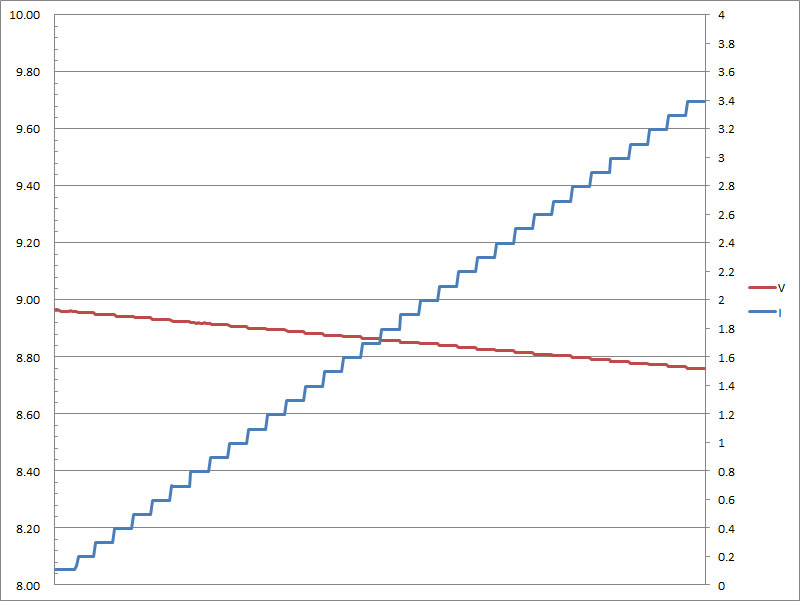

▼USB-C埠搭配5A線材,固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A便會截止


▼USB-C埠搭配5A線材,固定檔12V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A便會截止

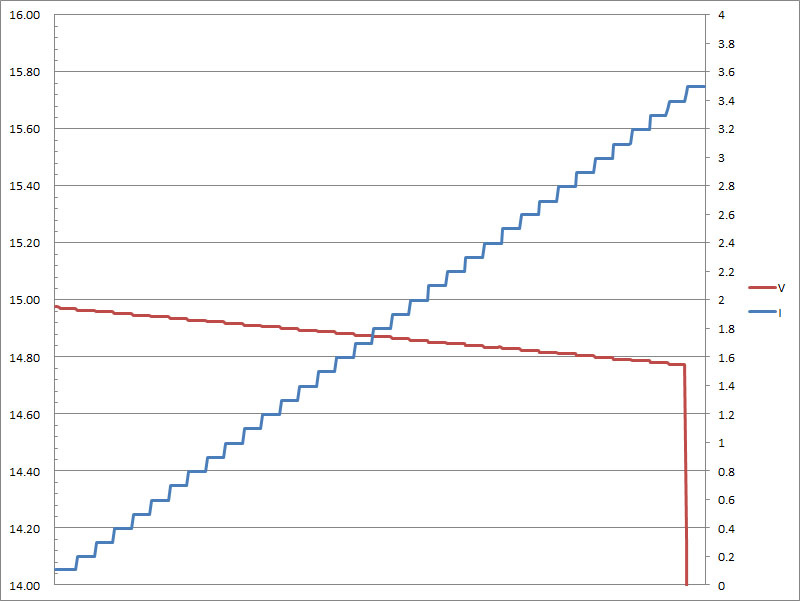

▼USB-C埠搭配5A線材,固定檔15V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A產生大幅壓降,超過3.5A便會截止

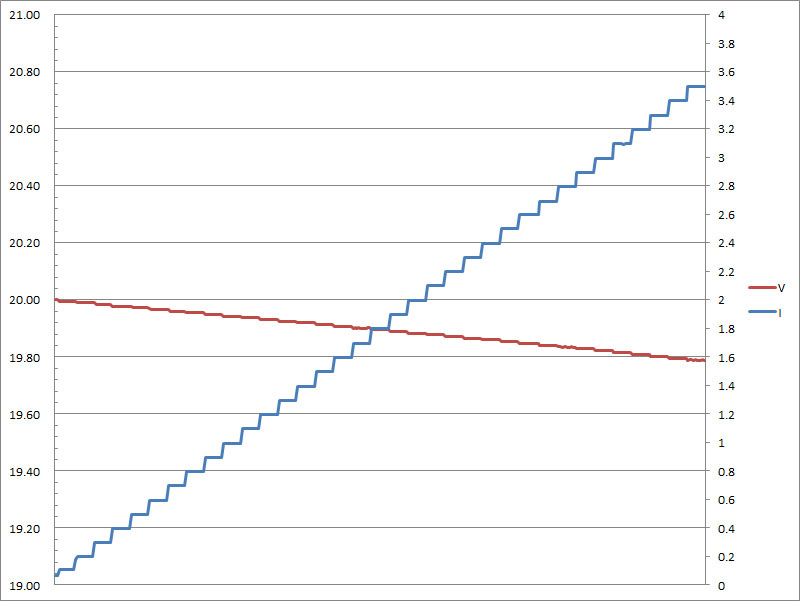

▼USB-C埠搭配5A線材,固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.5A便會截止


雖然PPS檔最低電壓為3.3V,但上負載時卻無法正常輸出電流,一面增加電壓一面測試輸出電流,最後只有4.14V檔可以正常輸出5A電流,故下面測試4.14V的輸出負載測試
補充說明:經詢問原廠,PPS檔設置3.3V檔位是為了提高協議相容性,並非設計給裝置充電使用

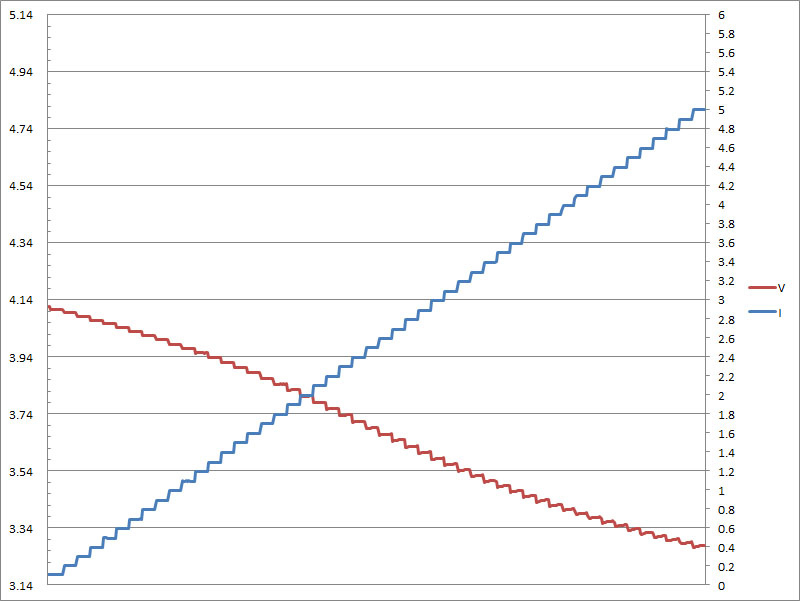

▼USB-C埠搭配5A線材,PPS檔4.14V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過5A便會截止

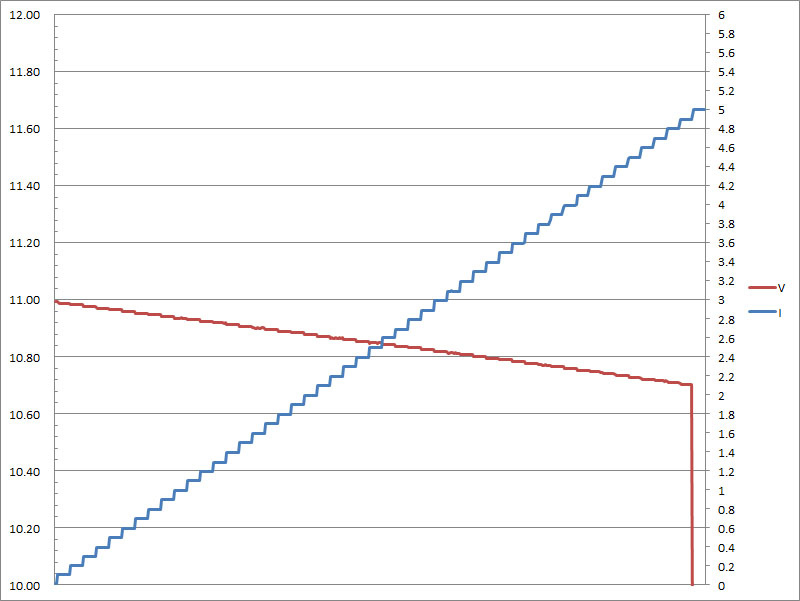

▼USB-C埠搭配5A線材,PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過4.9A產生大幅壓降,超過5A便會截止

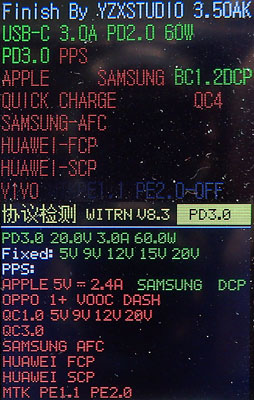

▼長按電源鍵四秒後,行動電源會關閉USB-C埠的PPS協議支援,只剩下固定檔,充電定義支援PD2.0/3.0、SAMSUNG 5V/2A、BC1.2、DCP 1.5A,最大功率60W

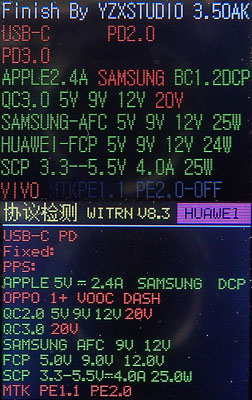

▼USB-A埠充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

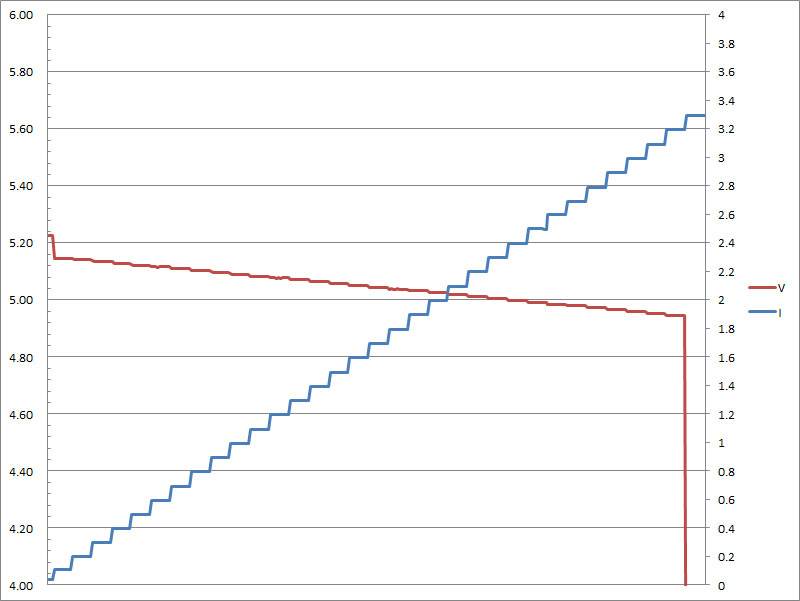

▼USB-A埠5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.2A產生大幅壓降,超過3.3A便會截止

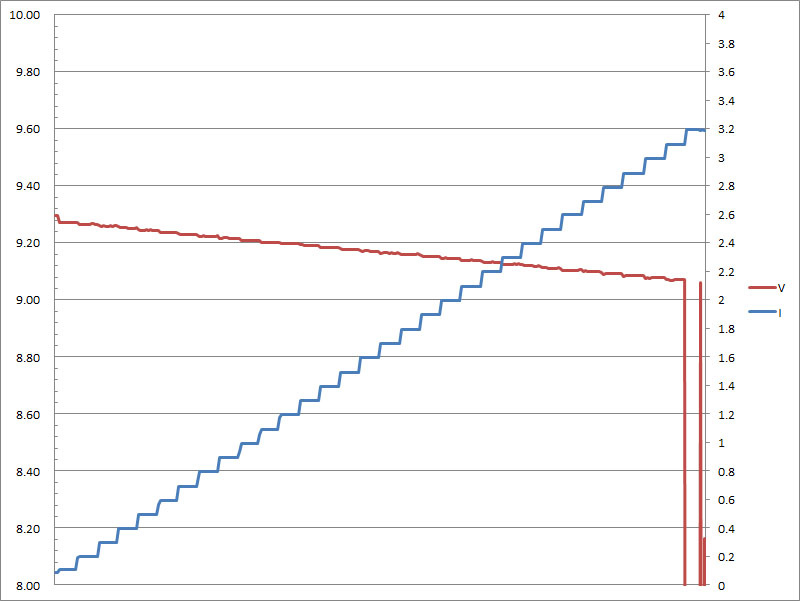

▼USB-A埠9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.1A產生大幅壓降,超過3.2A便會截止

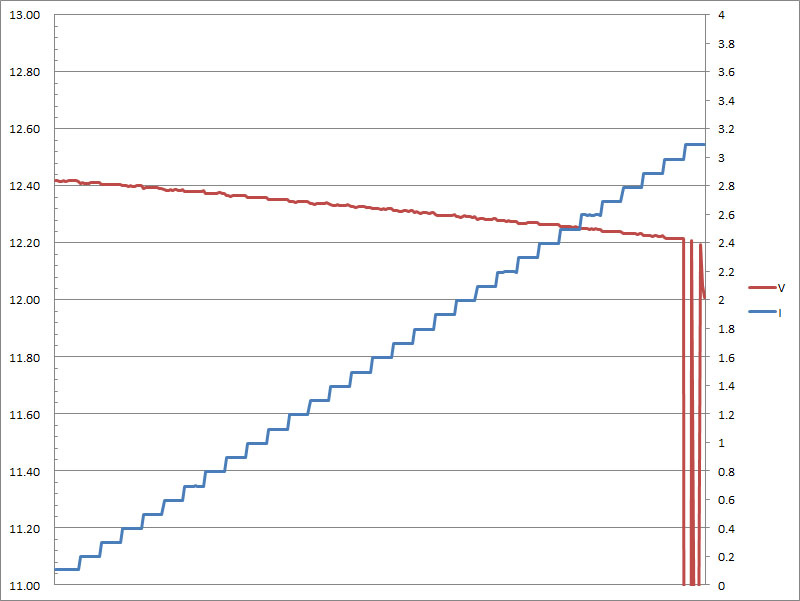

▼USB-A埠12V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3A產生大幅壓降,超過3.1A便會截止

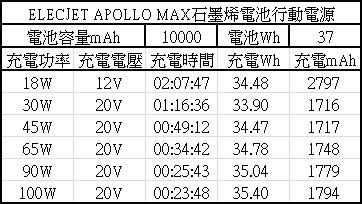

▼搭配不同功率充電器,對ELECJET APOLLO MAX進行充電,充電功率對應充電時間、Wh、mAh數據表。100W輸入充電下可以達到外盒標示的由0%至100%只要25分鐘完成(實際測試23分48秒)
正常來說,充電過程中會因為轉換損失,部分電能會轉換成熱而散失浪費掉,所以充入Wh應要大於電池Wh。不過這裡看到下述充電測試的充電Wh都低於其電池標示Wh,下面將以充電過程的電壓電流圖表來說明

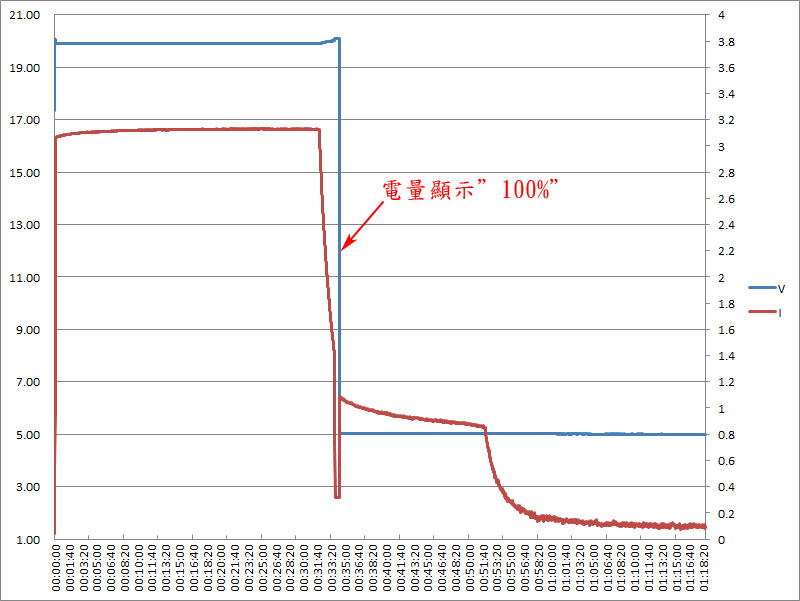

▼以下為65W功率充電的電壓電流圖表,前半段部分以20V方式充電,當本體電量顯示”100%”時,行動電源會改以5V/1A繼續緩充,緩充過程電流也會逐漸下降,約25分鐘後,輸入電流下降至0.1A,這時才算是完全充飽。如果以本體電量顯示”100%”的時間點計算的話,這時才充入約95%的Wh,最後面的5%則是採5V輸入方式慢慢填滿,依照充電輸入功率不同,本體電量顯示”100%”時的充入Wh比例會在96%至94%之間變動
補充說明:充電最後階段降至5V/1A充電,是為了保護及延長電池壽命

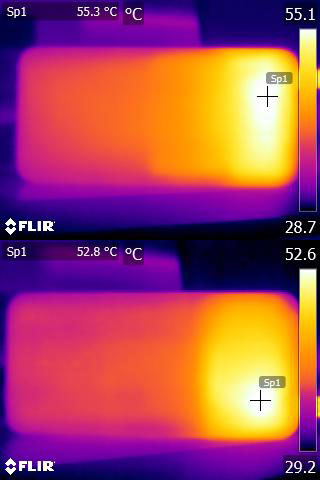

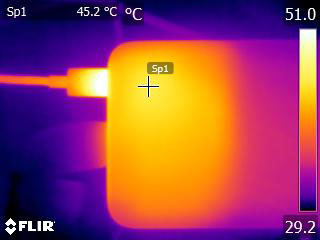

▼100W充電20分鐘後的紅外線熱影像圖

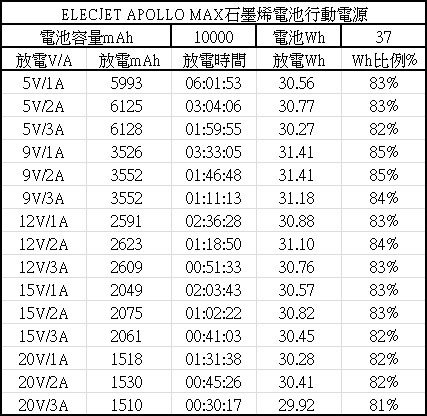

▼下表為ELECJET APOLLO MAX的USB-C於各電壓電流組合下,所能放電的mAh、時間與Wh,並依照標示電池容量算出可用Wh比例。可用Wh最高85%,最低81%


▼以60W放電一段時間後的紅外線熱影像圖


優點:
◆100W輸入充電可以達到其標示的25分鐘內由0%至100%(實際測試接近24分鐘)
◆USB-C、USB-A雙埠輸出,USB-C單埠最大輸出60W,總輸出功率可達75W
◆USB-C支援PD3.0/PPS、QC4快充,USB-A支援QC2.0/3.0、AFC、FCP、SCP快充
缺點:
◆當本體電量顯示100%時,這時充入約94%至96%的電量,會關閉快充進入5V/1A的緩充,實際還要一段時間才會完全充飽(補充說明:充電最後階段降至5V/1A充電,是為了保護及延長電池壽命)
◆以10000mAh行動電源來說,體型偏大

報告完畢,謝謝收看
