產品特色:
●支援QC3.0/2.0、PD3.0/2.0、FCP、AFC等主流快充協議裝置充電
●USB-C支援PD3.0/2.0,最大輸出功率18W
●USB-A單埠使用時支援QC3.0/2.0、FCP、AFC,最大輸出功率18W
●USB-C加USB-A最大輸出功率36W

產品規格:
型號:CC-Y16
尺寸:32x32x63.4mm
重量:26克
輸入:DC12-24V
USB-C輸出:5V/3A、9V/2A、12V/1.5A
USB-A單埠輸出:5V/3A、9V/2A、12V/1.5A
USB-A雙埠輸出:雙埠總和5V/3.4A
最大輸出功率:18W(USB-C)+18W(USB-A),總和36W
保固:上網登錄序號可享有一年保固

▼外盒正面,左上有商標及產品名稱,左側有特色圖示,右側有產品外觀圖,右下角OPEN字樣表示正面為活動頁


▼外盒正面活動頁打開,左側有使用情境圖及產品名稱,右側視窗透明泡殼可直接看到產品本體,下方有官方網址


▼外盒背面有多國語言產品特色說明、產品規格、QR碼、防偽貼紙、包裝內容


▼外盒側面有中文產品資訊貼紙


▼外盒底部有製造商資訊及認證標章


▼AUKEY CC -Y16本體採黑色亮面外殼

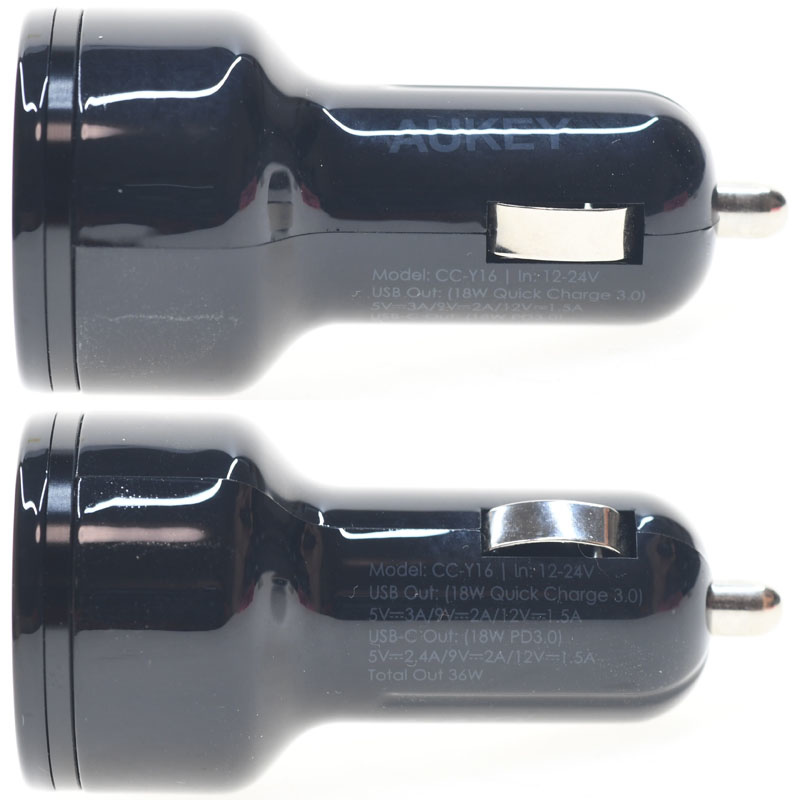

▼點菸器插頭部分印上商標、型號、輸入/輸出規格

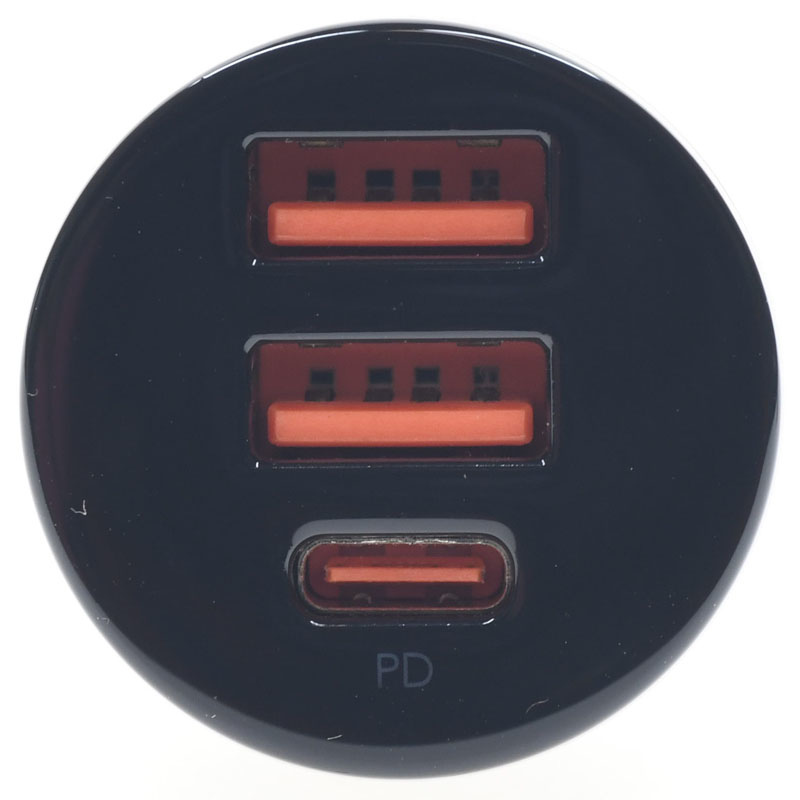

▼圓柱形頂部有兩個USB-A埠及一個USB-C埠,共三個輸出埠,插座顏色都是橘色,USB-C埠下方有PD字樣

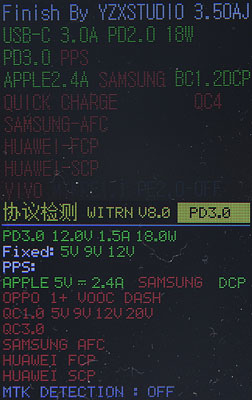

▼USB-C埠充電定義支援PD2.0/3.0、蘋果5V/2.4A、BC1.2、DCP 1.5A,最大功率18W


▼USB-C埠固定組PDO資訊,空載輸出電壓如每格黃色數字所示

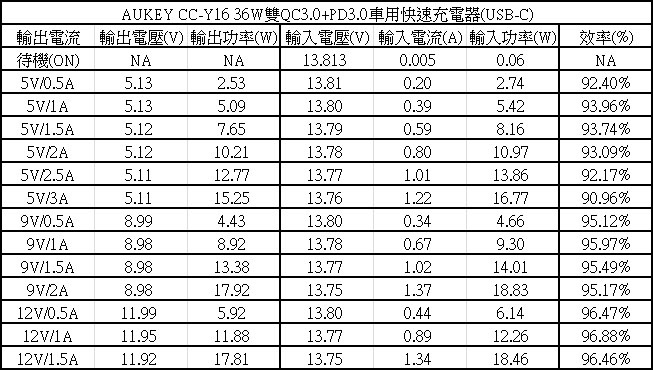

▼USB-C埠各組輸出轉換效率表,空載下輸入功率為0.06W,整體轉換效率在90.96%至96.88%之間

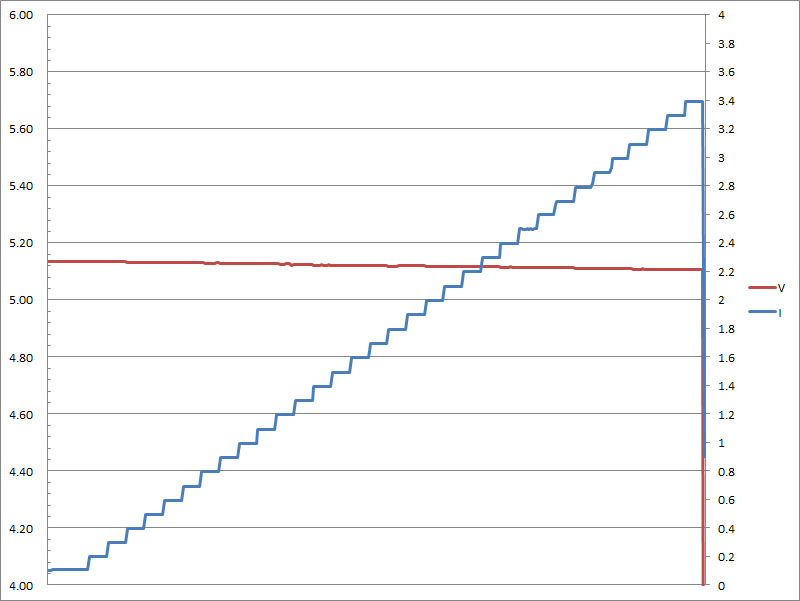

▼USB-C埠5V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過3.4A便會截止

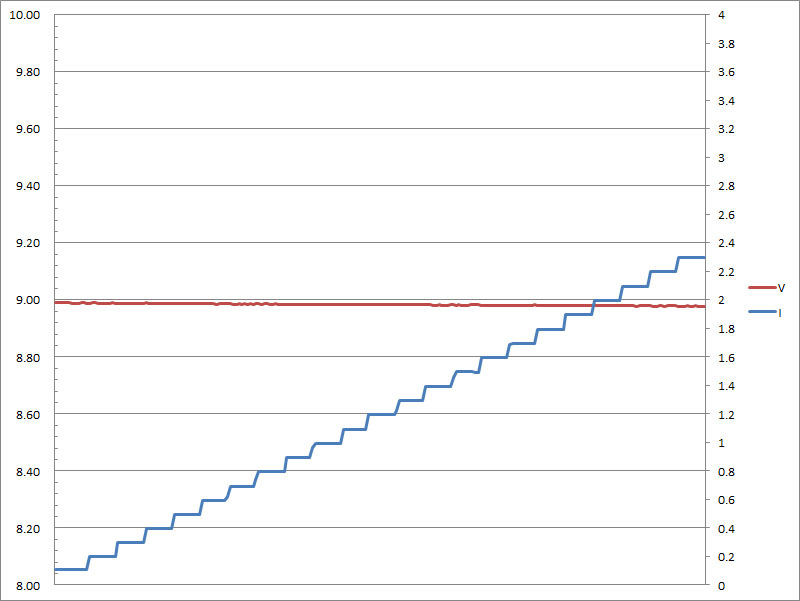

▼USB-C埠9V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過2.3A便會截止

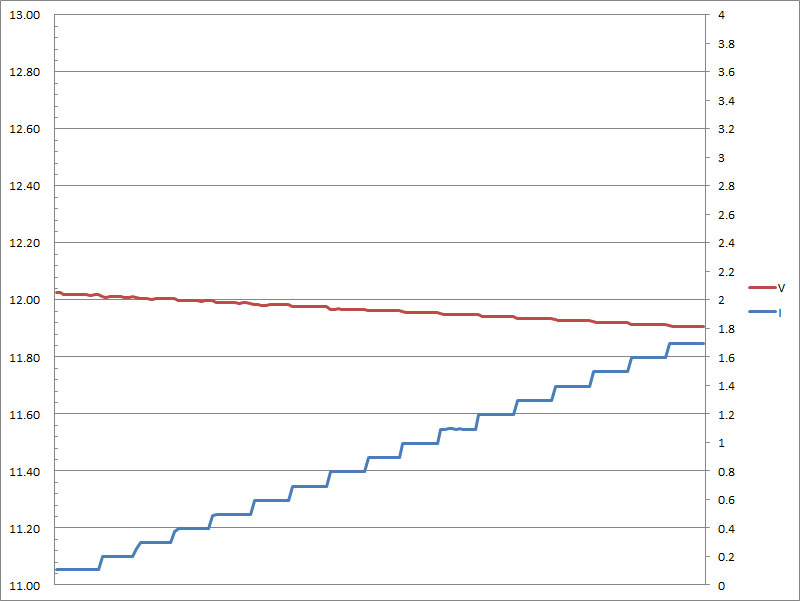

▼USB-C埠12V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過1.7A便會截止

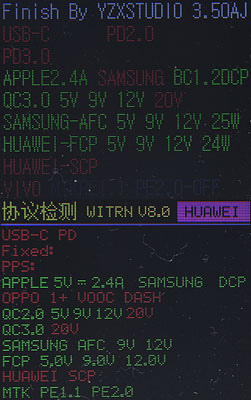

▼USB-A1/A2埠單獨使用時,充電定義支援高通QC2.0/3.0、三星AFC、華為FCP、蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A

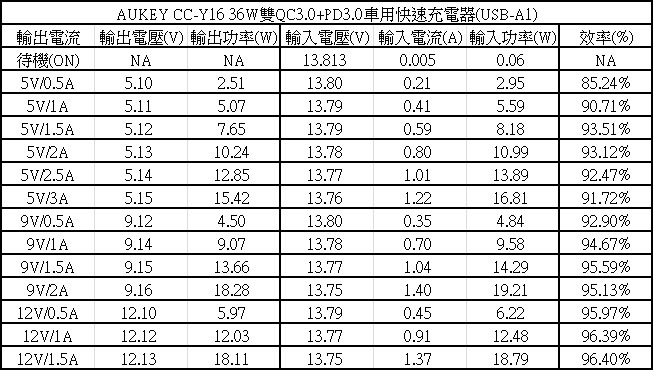

▼USB-A1埠各組輸出轉換效率表,空載下輸入功率為0.06W,整體轉換效率在85.24%至96.4%之間


▼USB-A2埠各組輸出轉換效率表,空載下輸入功率為0.06W,整體轉換效率在82.59%至96.79%之間

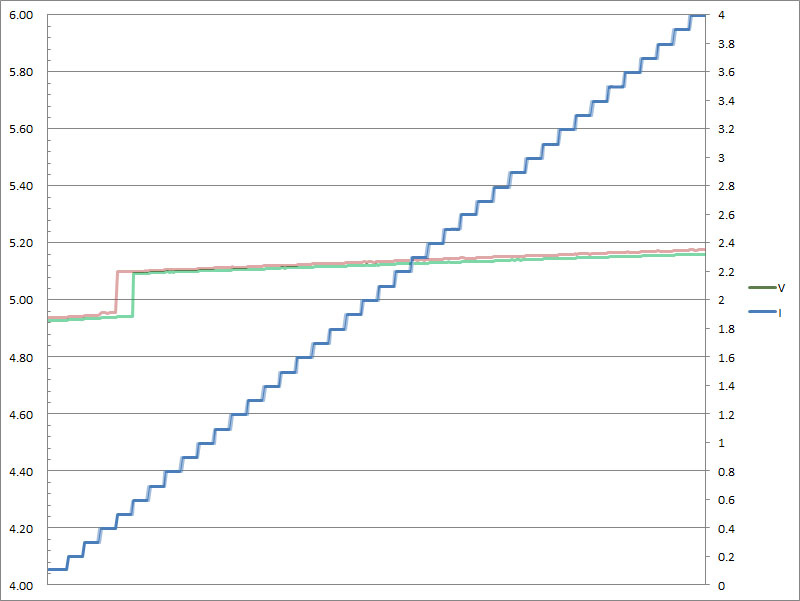

▼USB-A1(紅)/A2(綠)埠5V輸出負載測試,隨著電流增加,A1/A2輸出電壓上升,當輸出電流超過4A便會截止

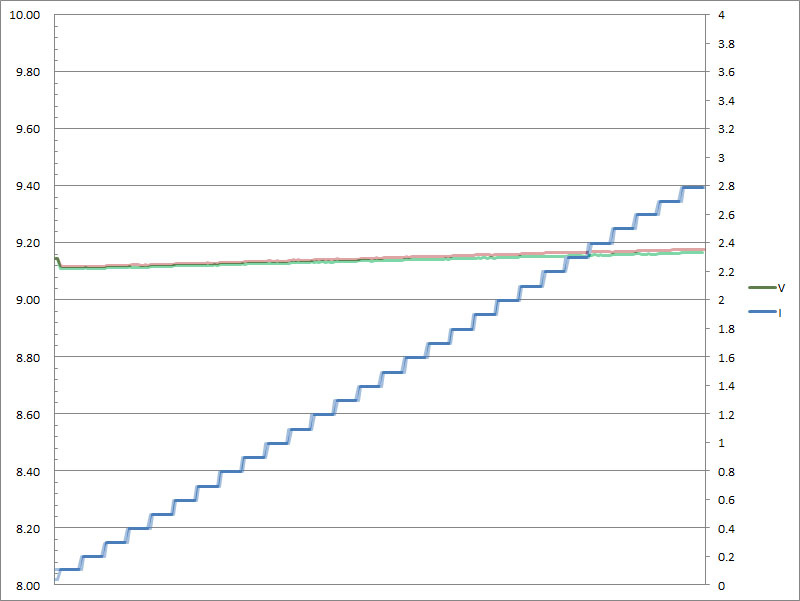

▼USB-A1(紅)/A2(綠)埠9V輸出負載測試,隨著電流增加,A1/A2輸出電壓上升,當輸出電流超過2.8A便會截止

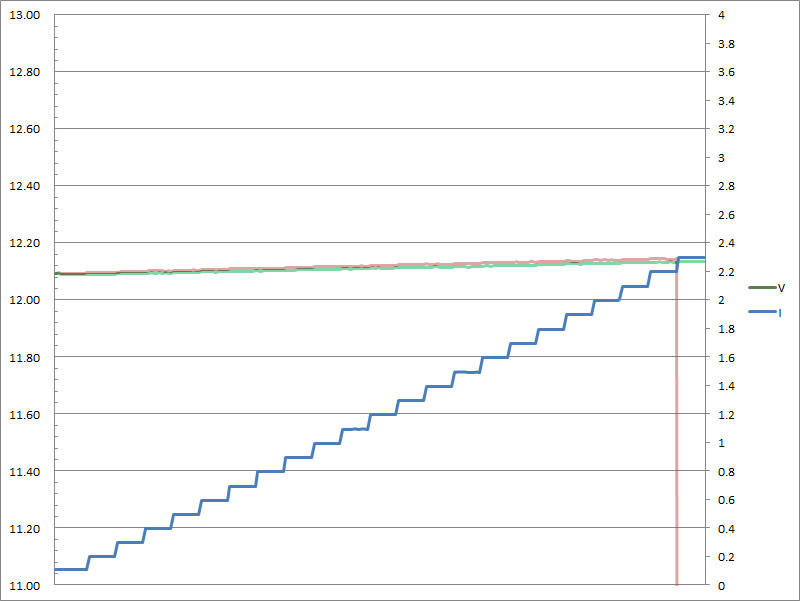

▼USB-A1(紅)/A2(綠)埠12V輸出負載測試,隨著電流增加,A1/A2輸出電壓上升,當輸出電流超過2.3A便會截止

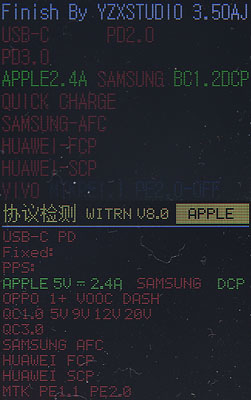

▼USB-A1及A2埠一起使用時,會關閉快充,充電定義僅支援蘋果5V/2.4A、BC1.2、DCP 1.5A

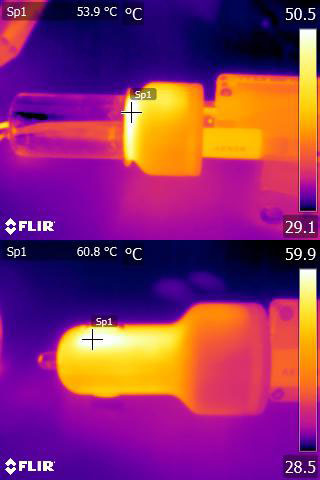

▼本體連續輸出36W測試一小時後紅外線熱影像圖,此時轉換效率為93.96%

優點:
◆待機功耗小,僅0.06W
◆轉換效率最高可達96.88%
◆USB-C埠與任意一個USB-A埠一起使用時可使用快充
缺點:
◆USB-C埠僅支援PD協議
◆USB-A1及A2埠一起使用時,僅支援5V輸出

報告完畢,謝謝收看
