產品特色:
●採用GaN氮化鎵功率元件,提高轉換效率,降低整體發熱
●2個USB-C加1個USB-A,自動偵測PD/PPS/QC/AFC/FCP/SCP等主流快充協議,單路最大輸出65W
●BPS2.0(Baseus Power Split 2.0)功率分配
●可收折式插頭設計,方便攜帶

產品規格:
型號:CCGAN65C2
輸入:AC100-240V,1.5A,50/60HZ
USB-C1輸出(使用5A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A、PPS 3.3V-11V/5A,最大65W
USB-C1輸出(使用3A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、PPS 3.3V-11V/3A,最大60W
USB-C2輸出(使用5A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A、PPS 3.3V-16V/4A,最大65W
USB-C2輸出(使用3A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、PPS 3.3V-16V/3A,最大60W
USB-A輸出:4.5V/5A、5V/4.5A、5V/3A、9V/3A、12V/3A、20V/3A
USB-C1+USB-C2輸出:45W(C1)+18W(C2),最大63W
USB-C1+USB-A輸出:45W(C1)+18W(A),最大63W
USB-C2+USB-A輸出:5V/3A,最大15W
USB-C1+USB-C2+USB-A輸出:45W(C1)+15W(C2+A),最大60W

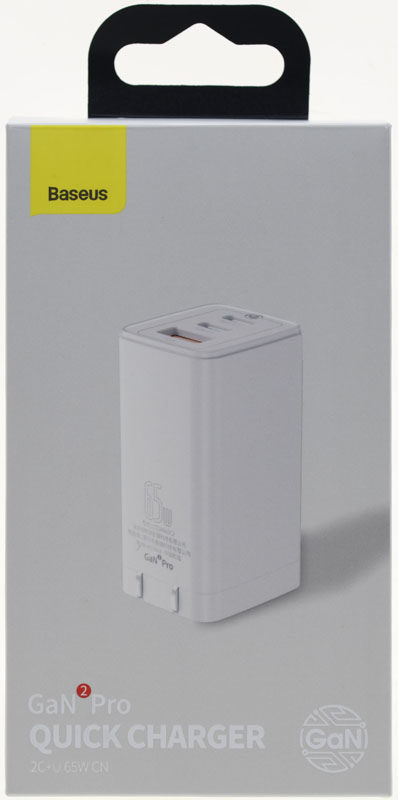

▼吊卡式外盒正面左上為商標,中央為產品外觀圖,下方為產品名稱、功率及GaN圖示


▼外盒背面有使用情境圖、輸入/輸出規格、隨附小白系列快充傳輸線規格、品牌商/生產商資訊、防偽貼紙、條碼


▼外盒兩側印上多協議相容、可折疊插頭、BPS2.0等特色圖示

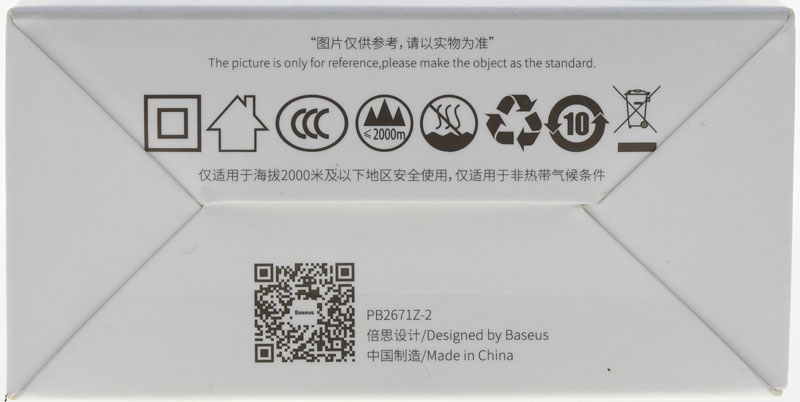

▼外盒底部印上認證標章、官方網站QR碼

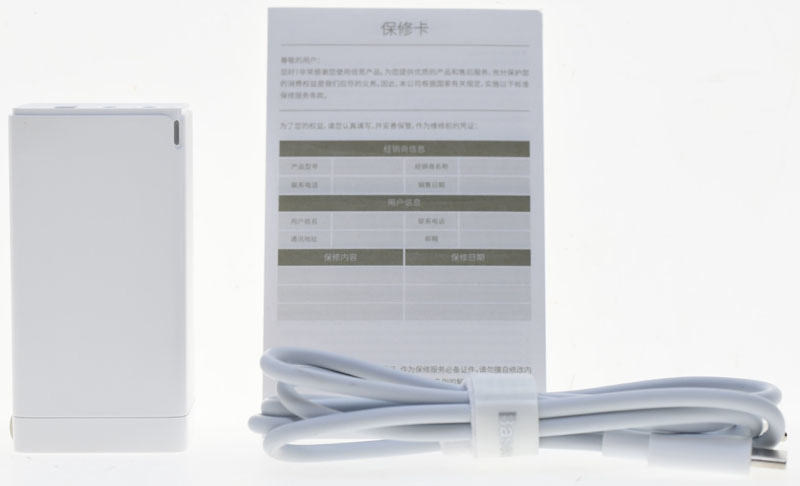

▼包裝內容有Baseus倍思GaN2 Pro氮化鎵65W快速充電器本體、小白系列快充傳輸線及說明書

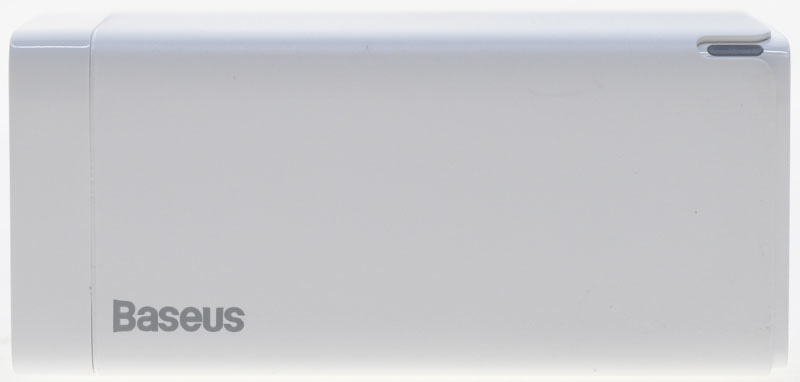

▼Baseus倍思GaN2 Pro氮化鎵65W快速充電器採純白外觀極簡設計,外殼其中一面有Baseus商標及電源指示燈,通電後會點亮白色燈光

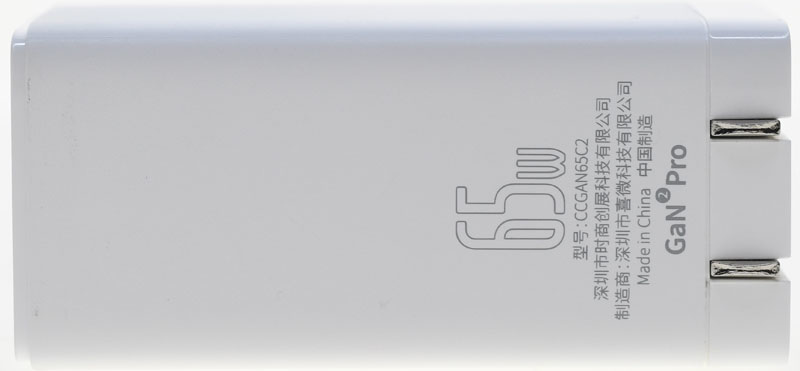

▼此面外殼有輸出功率、型號、品牌商、生產商、產地、GaN2 Pro字樣

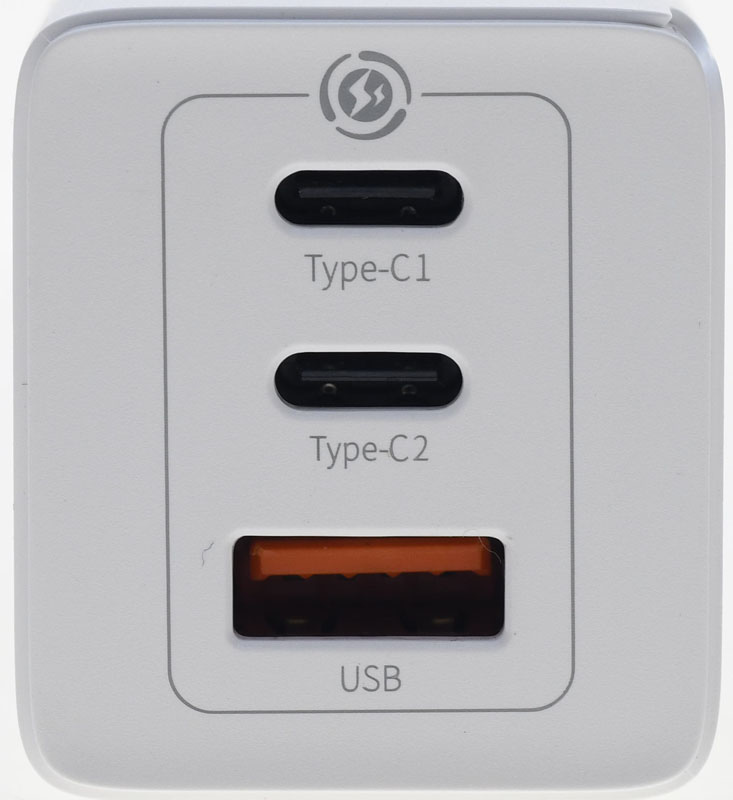

▼位於頂部的輸出埠,有2個USB-C(Type-C1、Type-C2)及1個USB-A(USB),並印上BPS2.0標誌

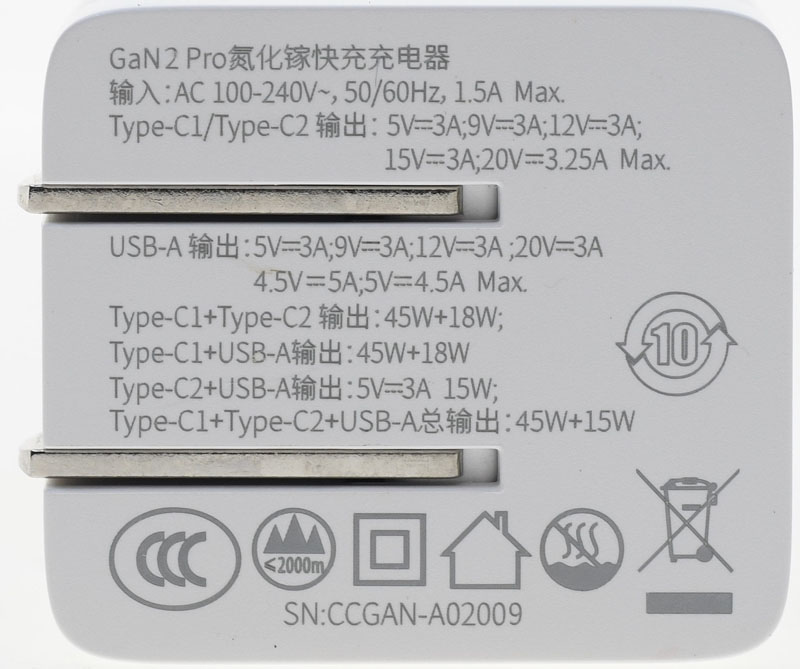

▼本體底部印有產品名稱、輸入/輸出規格、認證標章、序號

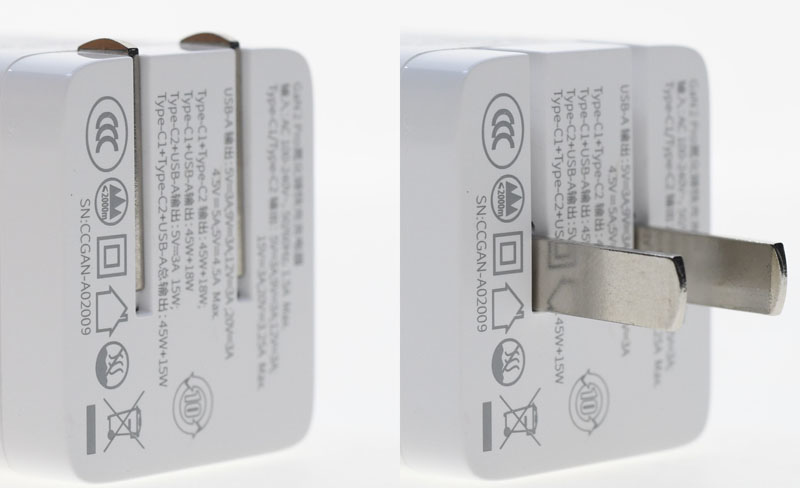

▼交流插頭可收折,方便收納

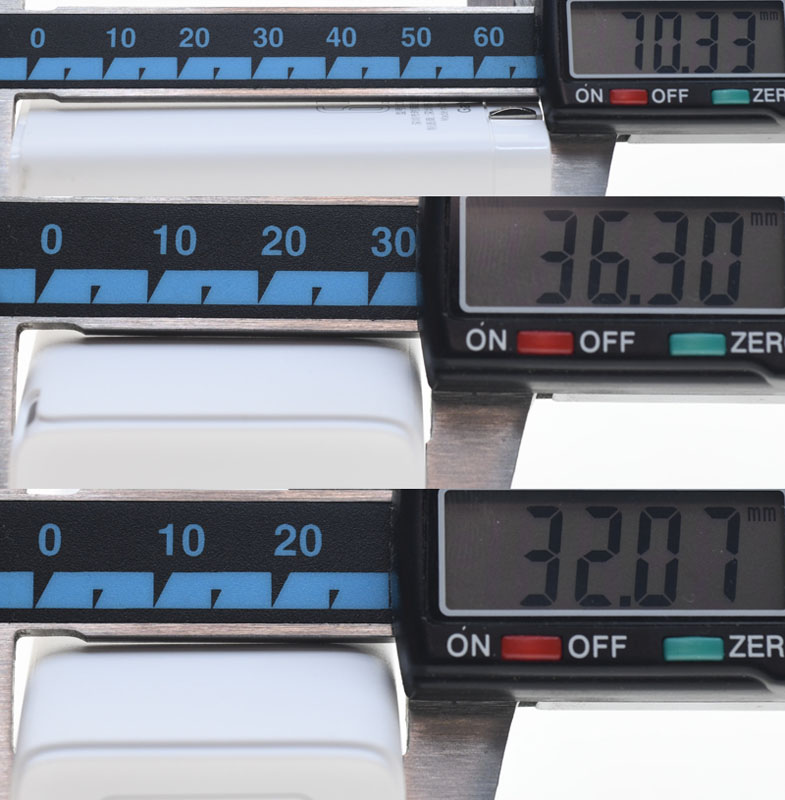

▼插頭收折後本體尺寸為70.3x36.3x32.1mm

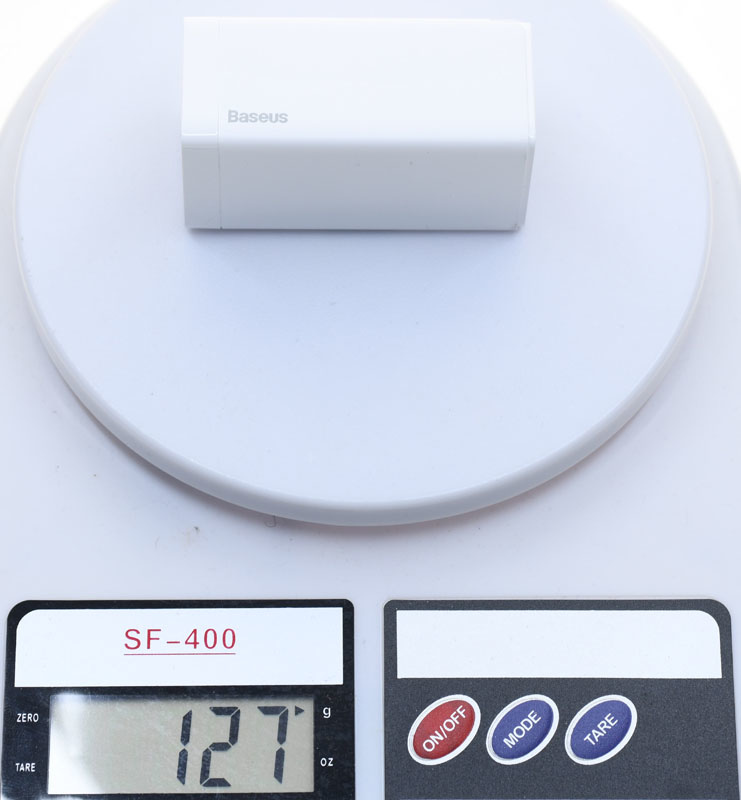

▼本體重量為127克

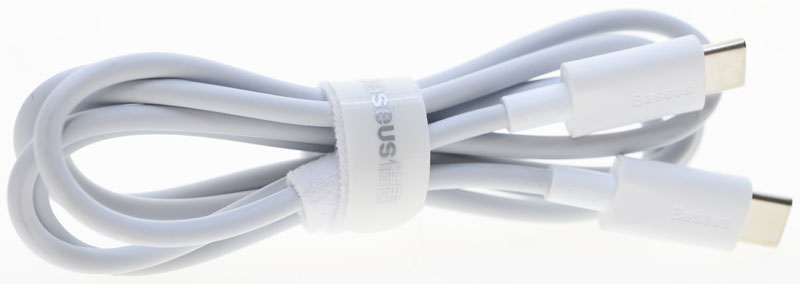

▼隨附1條100公分小白系列USB-C to USB-C快充傳輸線,並附上印有”Baseus倍思”的魔鬼氈整線帶

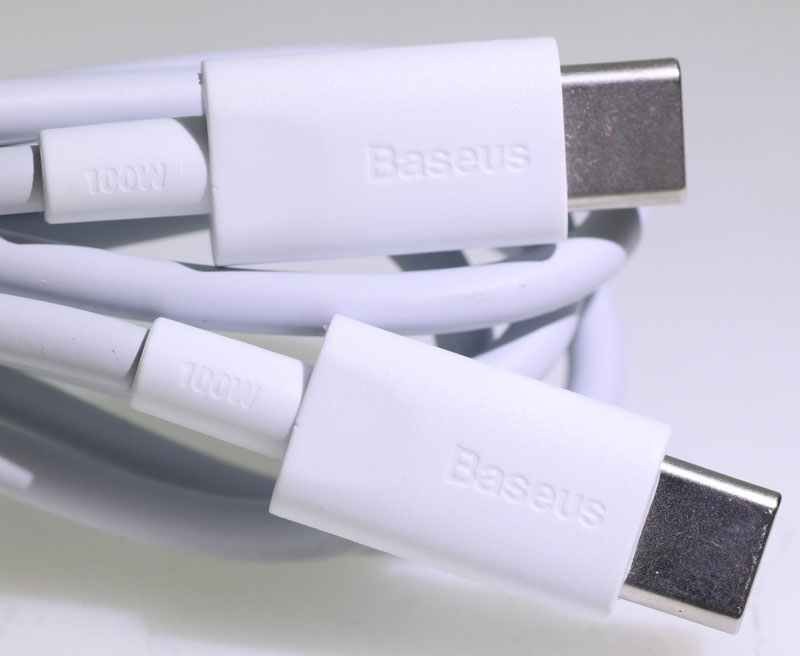

▼兩端USB-C接頭兩面都有Baseus商標及100W標示


▼E-Marker晶片資訊,支援20V/5A,100W電力傳輸

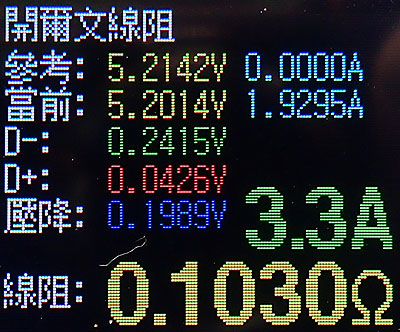

▼兩端接頭與正負線路的等效內阻為0.103Ω


Baseus倍思GaN2 Pro氮化鎵65W快速充電器支援以下輸出組合模式:
USB-C1/USB-C2單埠:使用5A線材最大65W;使用3A線材最大60W
USB-A單埠:最大60W
USB-C1+USB-C2:45W(C1)+18W(C2),最大63W
USB-C1+USB-A:45W(C1)+18W(A),最大63W
USB-C2+USB-A:5V/3A,最大15W
USB-C1+USB-C2+USB-A:45W(C1)+15W(C2+A),最大60W
為了辨識及修改輸出電壓/電流組,插上/拔下裝置時,充電器會先斷電再通電

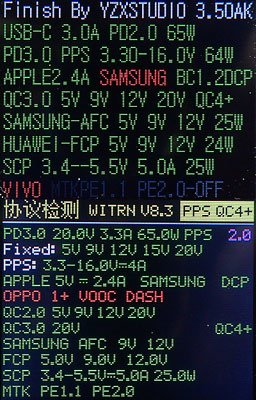

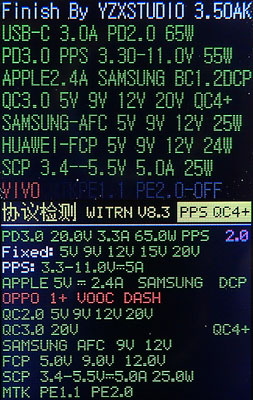

▼USB-C1埠單獨使用並搭配5A線材,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A、MTK PE1.1/2.0,最大功率65W

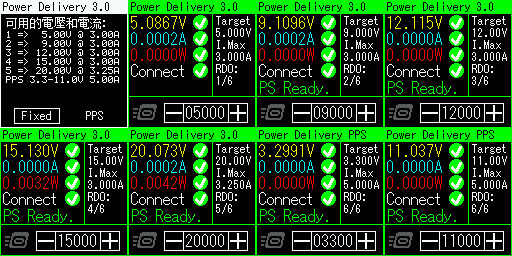

▼USB-C1埠單獨使用並搭配5A線材,固定檔5V/9V/12V/15V最大電流3A,20V最大電流3.25A,PPS檔3.3-11V最大電流5A


▼USB-C2埠單獨使用並搭配5A線材,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A、MTK PE1.1/2.0,最大功率65W


▼USB-C2埠單獨使用並搭配5A線材,固定檔5V/9V/12V/15V最大電流3A,20V最大電流3.25A,PPS檔3.3-16V最大電流4A

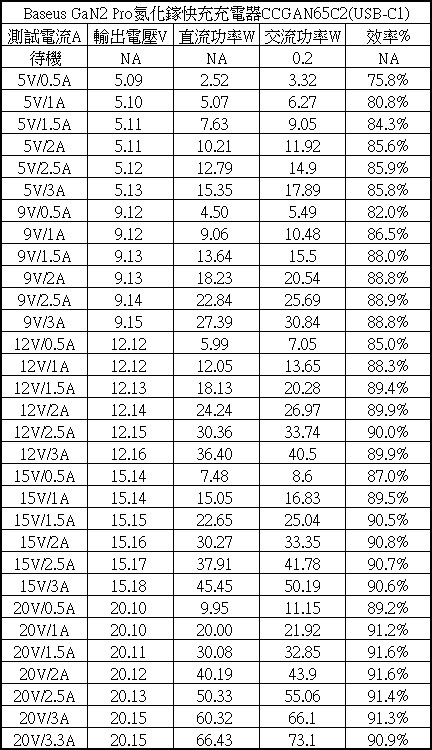

▼USB-C1埠各組輸出轉換效率表,空載下交流輸入功率為0.2W,整體輸出轉換效率在75.8%至91.6%之間

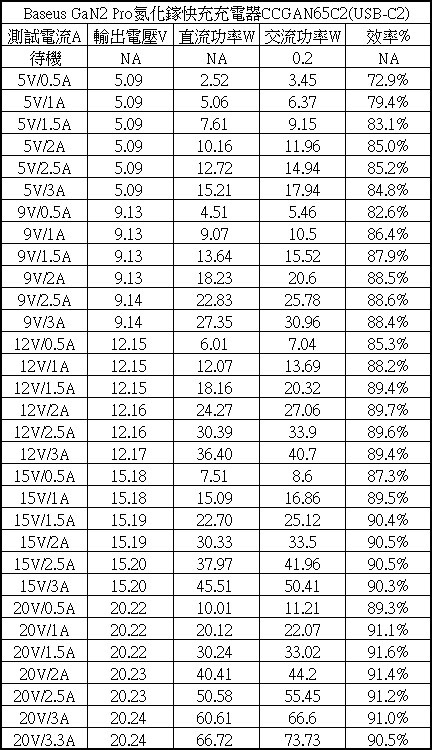

▼USB-C2埠各組輸出轉換效率表,空載下交流輸入功率為0.2W,整體輸出轉換效率在72.9%至91.6%之間

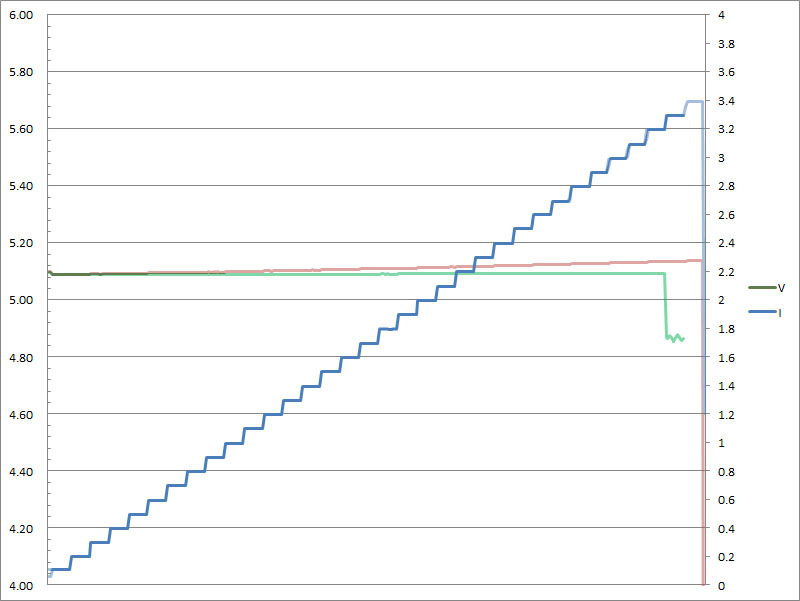

▼USB-C1(紅)/C2(綠)埠搭配5A線材,固定檔5V輸出負載測試,隨著電流增加,C1輸出電壓微幅上升,C2無明顯變動,當輸出電流超過3.4A(C1)/3.3A(C2)便會截止

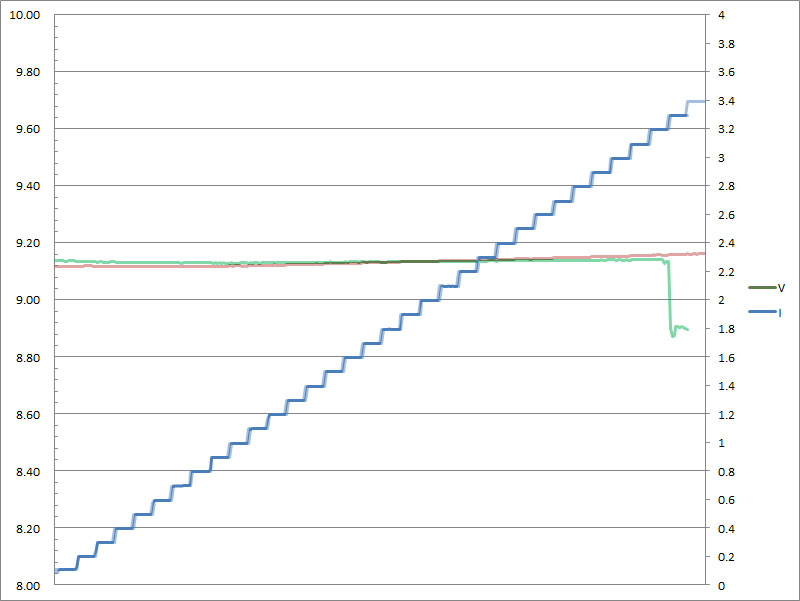

▼USB-C1(紅)/C2(綠)埠搭配5A線材,固定檔9V輸出負載測試,隨著電流增加,C1輸出電壓微幅上升,C2無明顯變動,當輸出電流超過3.4A(C1)/3.3A(C2)便會截止

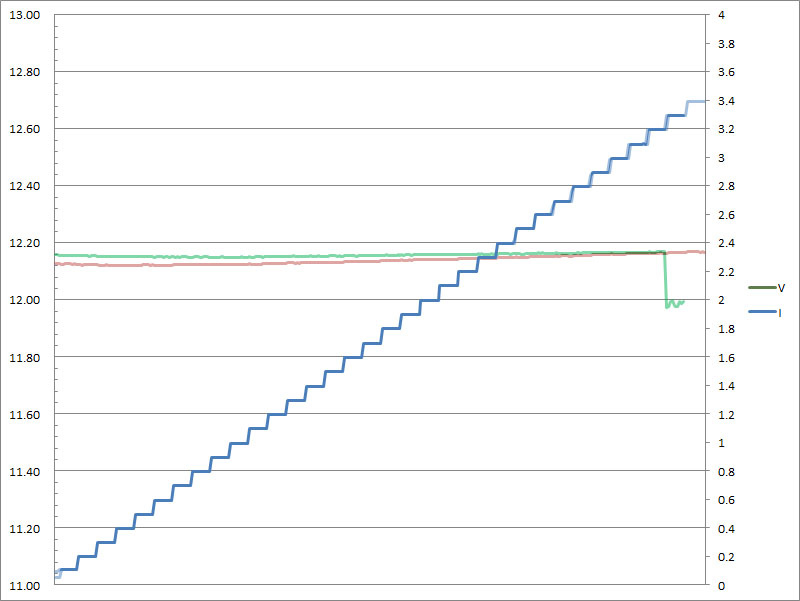

▼USB-C1(紅)/C2(綠)埠搭配5A線材,固定檔12V輸出負載測試,隨著電流增加,C1輸出電壓微幅上升,C2無明顯變動,當輸出電流超過3.4A(C1)/3.3A(C2)便會截止

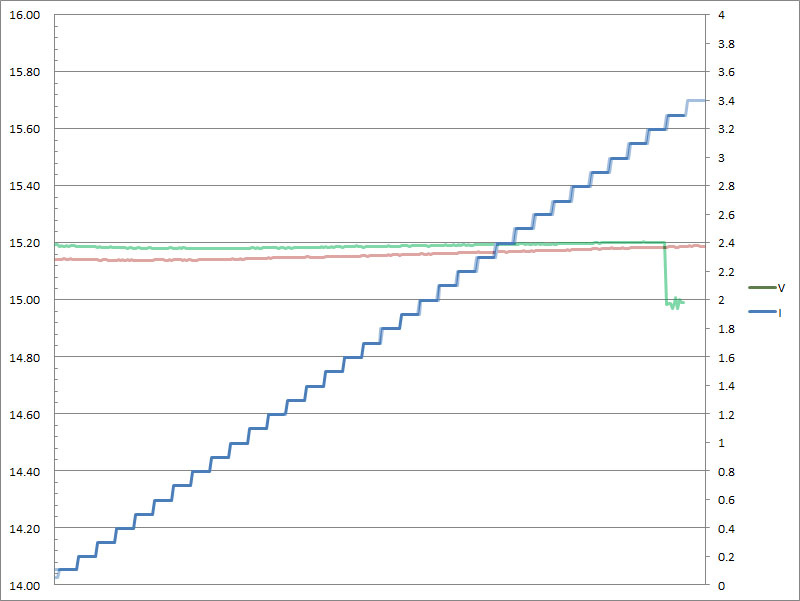

▼USB-C1(紅)/C2(綠)埠搭配5A線材,固定檔15V輸出負載測試,隨著電流增加,C1輸出電壓微幅上升,C2無明顯變動,當輸出電流超過3.4A(C1)/3.3A(C2)便會截止

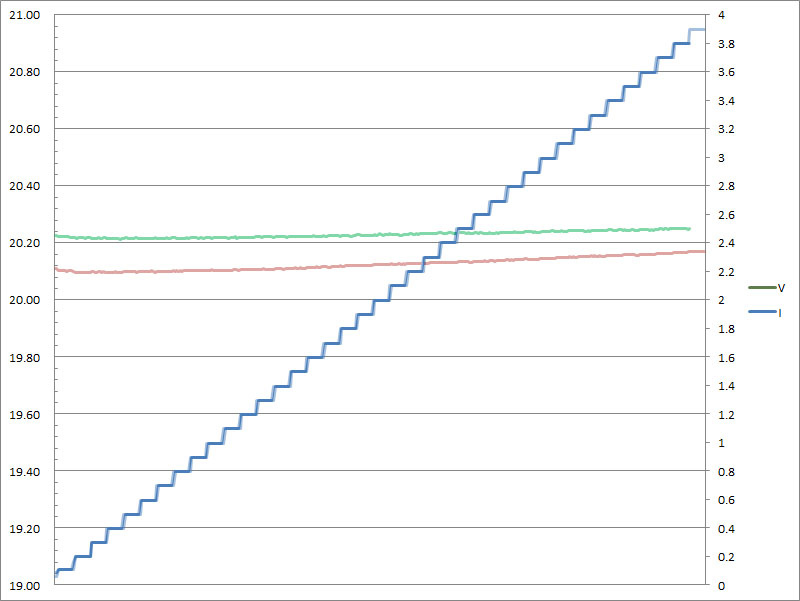

▼USB-C1(紅)/C2(綠)埠搭配5A線材,固定檔20V輸出負載測試,隨著電流增加,C1/C2輸出電壓微幅上升,當輸出電流超過3.9A(C1)/3.8A(C2)便會截止

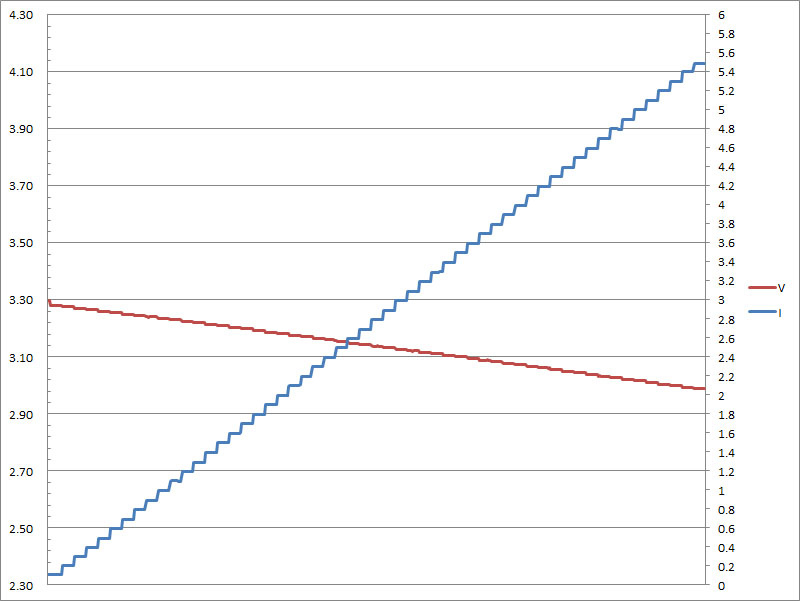

▼USB-C1埠搭配5A線材,PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過5.5A便會截止

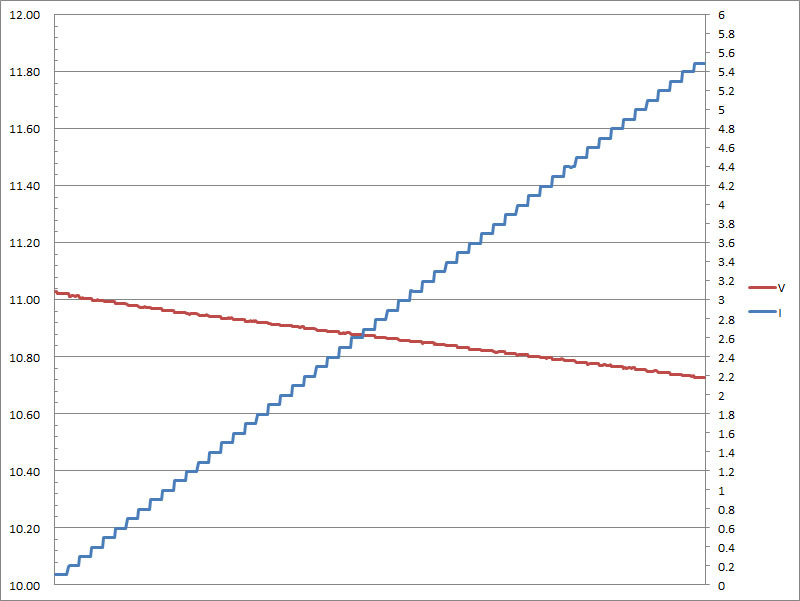

▼USB-C1埠搭配5A線材,PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過5.5A便會截止

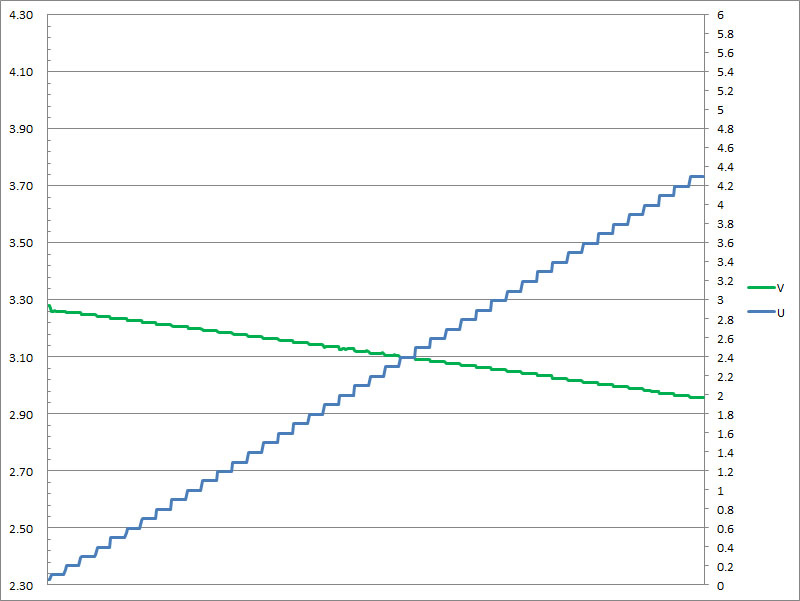

▼USB-C2埠搭配5A線材,PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過4.3A便會截止

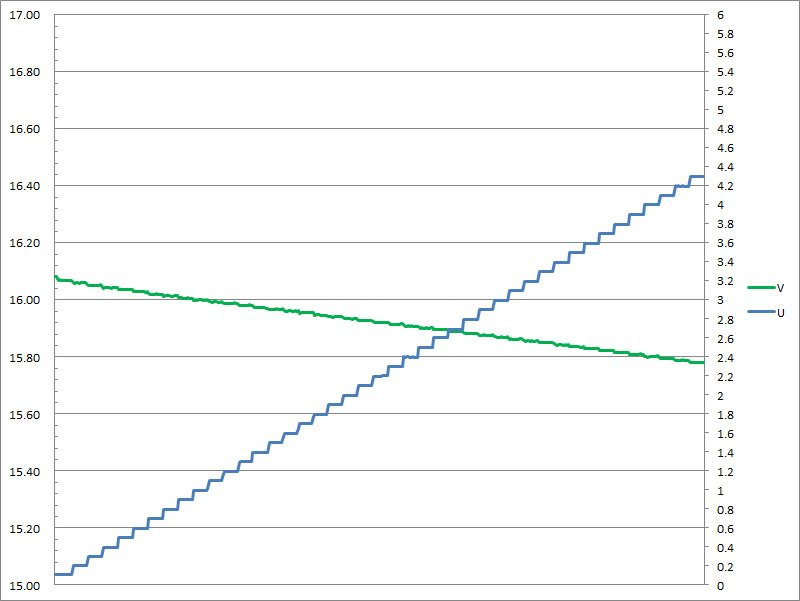

▼USB-C2埠搭配5A線材,PPS檔16V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過4.3A便會截止


▼USB-C1埠單獨使用並搭配3A線材,固定檔5V/9V/12V/15V/20V最大電流3A,PPS檔3.3-11V最大電流3A


▼USB-C2埠單獨使用並搭配3A線材,固定檔5V/9V/12V/15V/20V最大電流3A,PPS檔3.3-16V最大電流3A


▼USB-A埠單獨使用,充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A、MTK PE1.1/2.0

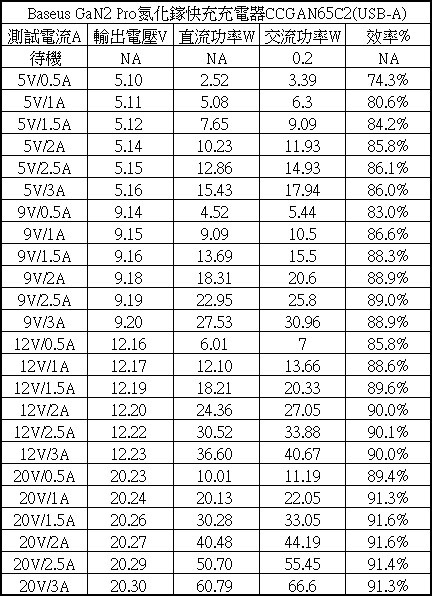

▼USB-A埠各組輸出轉換效率表,空載下交流輸入功率為0.2W,整體輸出轉換效率在74.3%至91.6%之間

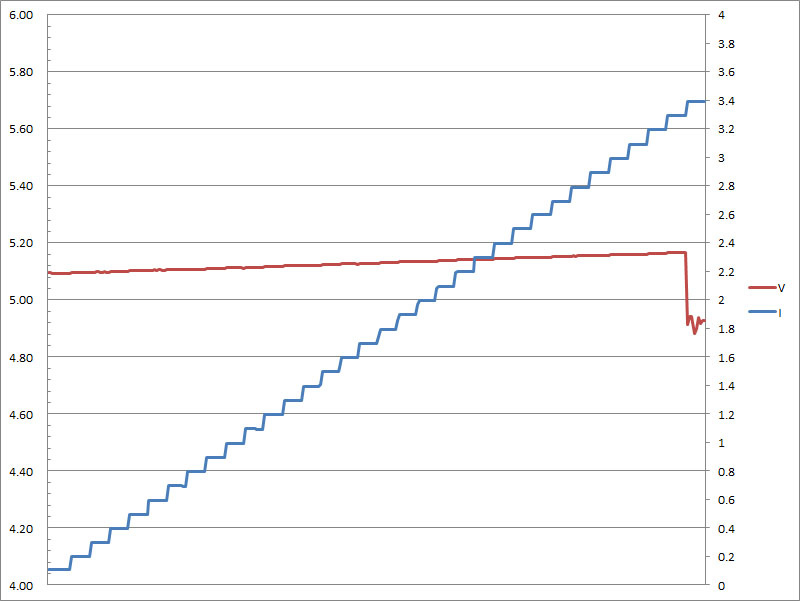

▼USB-A埠5V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.4A便會截止

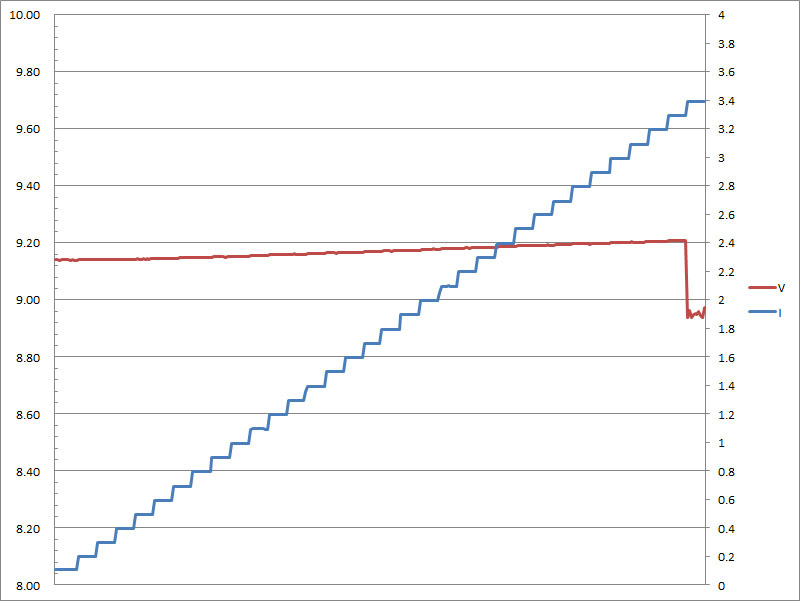

▼USB-A埠9V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.4A便會截止

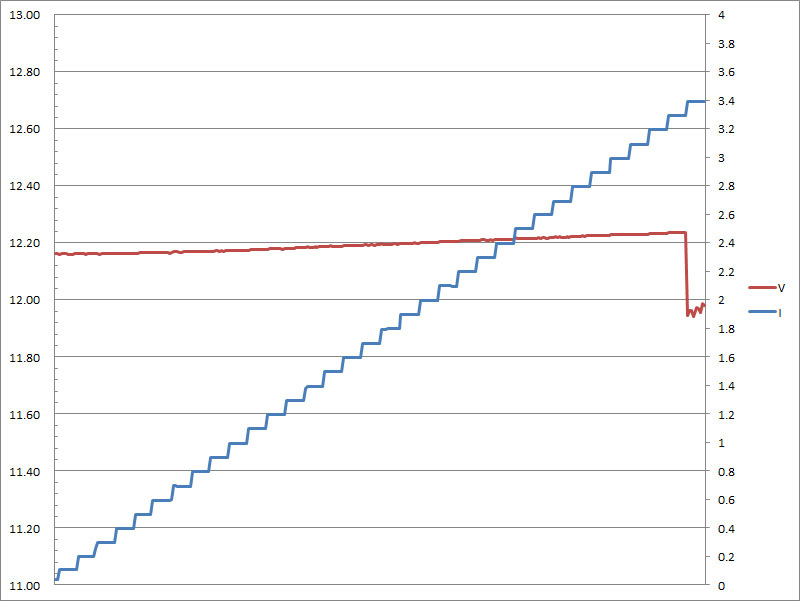

▼USB-A埠12V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.4A便會截止


▼USB-A埠20V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.4A便會截止

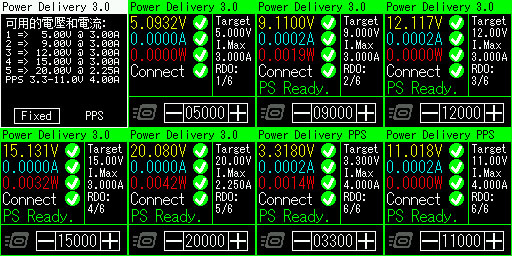

▼當USB-C1與USB-C2/USB-A埠一起使用或三埠一起使用,搭配5A線材時C1埠可輸出45W,固定檔5V/9V/12V/15V最大電流3A,20V最大電流2.25A,PPS檔3.3-11V最大電流4A


▼當USB-C1與USB-C2/USB-A埠一起使用或三埠一起使用,搭配3A線材時C1埠可輸出45W,固定檔5V/9V/12V/15V最大電流3A,20V最大電流2.25A,PPS檔3.3-11V最大電流3A

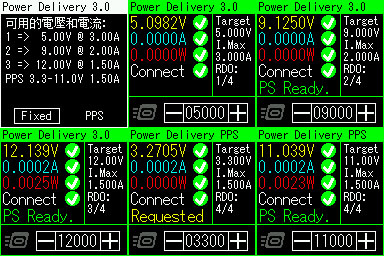

▼當USB-C1與USB-C2埠一起使用,C2埠可輸出18W,固定檔5V/3A、9V/2A、12V/1.5A,PPS檔3.3-11V最大電流1.5A

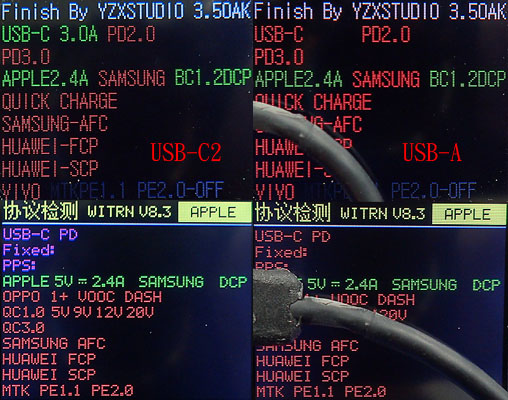

▼無論任何輸出組合下,只要USB-C2與USB-A一起使用,僅限輸出5V/3A,充電定義只支援Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A


▼USB-C1連續輸出65W一小時後本體的紅外線熱影像圖

優點:
◆採用GaN氮化鎵,提高轉換效率,降低整體發熱
◆2個USB-C加1個USB-A,最大輸出65W,自動偵測PD/PPS/QC/AFC/FCP/SCP等主流快充協議,部分輸出組帶電壓補償,可依照連接狀況修改輸出電壓組、最大電流及限流門檻
缺點:
◆最高效率雖可達91.6%,但低電壓低電流輸出下效率最低只有72.9%

報告完畢,謝謝收看
