▼外觀


▼內部,兩片外殼之間的固定卡榫設計在內側,電路板用螺絲固定在外殼上,電路板與電池之間沒有設置隔板


▼自外殼取出電路板及電池,電池其中一面覆蓋大片導熱墊,左右側黏貼耐熱膠帶,電池經紅黑電線連接電路板,正負極處黏貼青稞紙,電路板電池測溫頭用紙膠帶貼在電池上

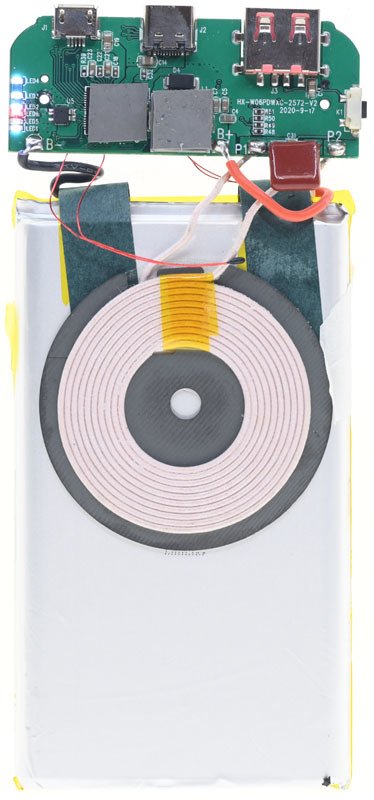

▼電路板及電池另外一面,無線充電線圈直接貼在電池上,電路板線圈測溫頭貼在線圈與外殼之間空間,主電路板上SoC晶片與方形電感亦貼上導熱墊片,電路板指示燈有4個白色電量指示燈、1個無線充電狀態紅色指示燈、1個快充輸入/輸出綠色指示燈


▼電路板近照,編號為HX-W06PDWXC-2572-V2,使用英集芯IP5568高度整合式無線/有線全快充協議行動電源SoC
無線充電支援5W/7.5W/10W/15W
有線充電支援PD2.0/3.0、PPS、QC2.0/3.0、AFC、FCP、SCP、SFCP、VOOC、MTK PE+1.1/2.0、三星5V/2A、蘋果5V/2.4A、BC1.2、DCP,放電輸出5V/3.1A、9V/2A、12V/1.5A
充電可支援4.2V/4.3V/4.35V/4.4V電池及最大5A充電電流
提供低負載自動關機、電池/無線充電溫度檢測保護、輸入過壓/欠壓保護、輸出過流/過壓/短路保護、電池過充/過放/過流保護、晶片本體溫度保護
除了IP5568本身電池過充/過放/過流保護外,也加裝2顆XYSEMI賽芯微XB7608單節鋰電保護IC(過充4.3V/過放2.4V/過流9A)


▼電池,規格為9858102(9.8x58x102mm),標稱電壓3.85V,容量10000mAh


▼7.5W無線充電測試


▼10W無線充電測試


▼15W無線充電測試


▼USB-C埠充電定義支援PD2.0/3.0、QC2.0/3.0、SAMSUNG AFC、HUAWEI FCP、SAMSUNG 5V/2A、APPLE 5V/2.4A、BC1.2、DCP 1.5A


▼USB-C埠三組固定檔為5V/2.4A、9V/2A、12V/1.5A


▼USB-C埠固定檔5V輸出負載測試,輸出電流超過0.8A時,輸出電壓會往上提升一個幅度,當輸出電流超過3.8A便會截止


▼USB-C埠固定檔9V輸出負載測試,輸出電流超過0.8A時,輸出電壓會往上提升一個幅度,當輸出電流超過2.2A便會截止


▼USB-C埠固定檔12V輸出負載測試,輸出電流超過0.8A時,輸出電壓會往上提升一個幅度,當輸出電流超過1.7A便會截止


▼USB-A埠充電定義支援QC2.0/3.0、SAMSUNG AFC、HUAWEI FCP、HUAWEI SCP、SAMSUNG 5V/2A、APPLE 5V/2.4A、BC1.2、DCP 1.5A


▼USB-A埠5V輸出負載測試,輸出電流超過0.8A時,輸出電壓會往上提升一個幅度,當輸出電流超過3.7A便會截止


▼USB-A埠9V輸出負載測試,輸出電流超過0.8A時,輸出電壓會往上提升一個幅度,當輸出電流超過2.2A便會截止


▼USB-A埠12V輸出負載測試,輸出電流超過0.8A時,輸出電壓會往上提升一個幅度,當輸出電流超過1.8A便會截止


▼下表為10W/18W充電功率對應充電時間、Wh、mAh數據表


▼與正常18W充電(上)的比較,測試中其中兩次18W充電時發生充電中期(中)與充電初期(下)充電電流下降的情形


▼下表為USB-C埠於各電壓電流組合下,所能放電的mAh、時間與Wh,並依照標示電池容量算出可用Wh比例。可用Wh最高95%,最低71%,輸出功率大於12W後可用Wh比例下降明顯


▼下表為電路板本身含電池接線於固定18W(12V/1.5A)輸出下,不同輸入電壓對效率的影響,效率在91.89%至88.61%,輸入電壓越高,效率越好


▼電路板18W輸出中正面及反面的紅外線熱影像圖

●USB-C與USB-A一起接上裝置使用時,僅限5V/3.1A輸出,若有裝置先接上並開啟快充,插上第二個裝置時會暫時中斷第一個裝置電源供應,同時關閉快充觸發功能,並於USB-C及USB-A輸出5V
●無線充電與USB-C/USB-A一起使用時,僅限5V輸出,只有在USB-A/USB-C都不接裝置下,才支援10W/15W無線充電
●有線充電+有線放電下僅限5V充放;有線輸入+無線充電時,輸入9V可使用10W無線充電;輸入12V可使用15W無線充電
●低負載自動關機,負載電流小於0.1A,一段時間後將自動關閉輸出,關機後可透過按鈕啟動或重新插拔裝置啟動
